BRUGSANVISNING 37LG5010 LG

Venligst, læs denne vejledning nøje, inden du tænder fjernsynet.

Gem den til senere brug.

Noter apparatets model- og serienummer.

Numrene står på mærkaten bag på fjernsynet.

Husk, at opgive disse numre, når du henvender dig til forhandleren.

TILBEH∅R

Kontroller, a følgende tilbehør følger med tv'et. Hvis dele af ilbehøre mangler, skal du kontakte den forhandler, du har køb produkte hos.

Det viste billede kan variere fra billedet på dit tv.

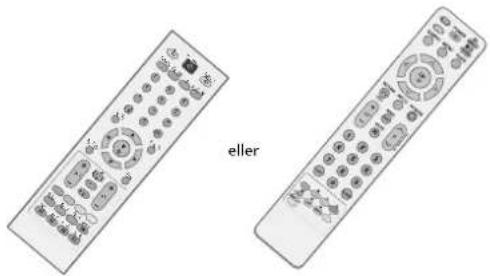

Brugervejledning batterier Fjernbetjening

eller

Netledning

Beskyttelsesdæksel
(Undtagen 19/22LS4D)

Denne funktion er ikke tilgængelig på alle modeller.

Polérklud
Polér skærmen med kluden.

Brug kun rensekludene til produktet til at fjerne eventuelle pletter eller fingeraftryk på produktets yderside.

Gnid ikke hårdt, när du fjerner pletter. Hvis du gnider for hårdt, kan det forårsage ridser eller misfarvning.

PLASMA-TV MODELLER

bolte til sokkel (Se s. 11)
(Kun 42PG10**, 42PG20**, 42PG30**)

kabelholderen

(42PG10**, 42PG20**, 42PG30*: 1EA, 50PG10**, 50PG20*, 50/60PG30*: 2EA)
(Kun
42/50PG10**

(Kun 42/50PG20-).
42/50/60PG30**)

Kabelholder

Ferritkerne
(Denne funktion er ikke tilgængelig på alle modeller.)

LCD-TV MODELLER

bolte til sokkel (Se s. 10)
(Kun 32/37/42LG5***, 32/37/42LG20*, 32/42LG32*, 26/32/37/42LG30*)

1-skrue (Se s.5)
(Kun 32/37/42LG20 ^ , 32/42LG32 ^ , 26/32/37/42LG30 ^ , 32/37/42LG5 ^* )

Kabelholder (Kun 19/22LS4D)

Kabelholder (Kun 19/22LG30**)

BRUG AF FERRITKERNE

(Denne funktion er ikke tilgængelig på alle modeller.)

En ferritkerne kan bruges til at reducere den elektromagnetiske bølge, när strømkablet tilsluttes.

Jo tættere ferritkernen er på stikkontakten, jo bedre.

Vælg en stikkonta

Vælg en stikkontakt tæt på.

INDHOLDSFORTEGNELSE

TILBEH∅R 1

KLARG∅RING

KONTROLELEMENTER PÅ FRONTPANELET...... 4

BAGPANELET....7

MONTERING PÅ SOKKEL 10

SÅDAN TAGES STATIVET AF....13

PLACER APPARATET OMHYGGELIGT, SÅ DET IKKE RISIKERER AT VÄLTE.... 14

BAGDÆKSEL TIL KABELSAMLING.... 15

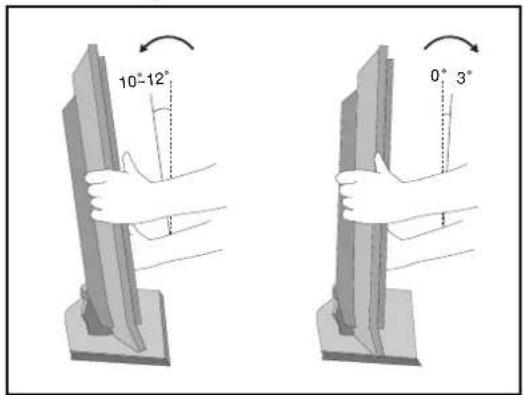

PLACERING AF SKÆRMEN 18

PLACERING....18

KENSINGTON SECURITY SYSTEM 18

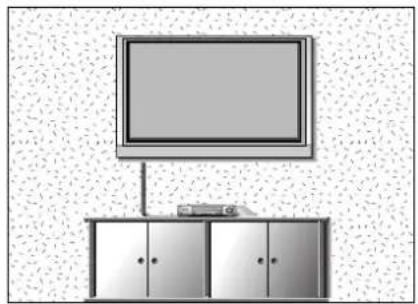

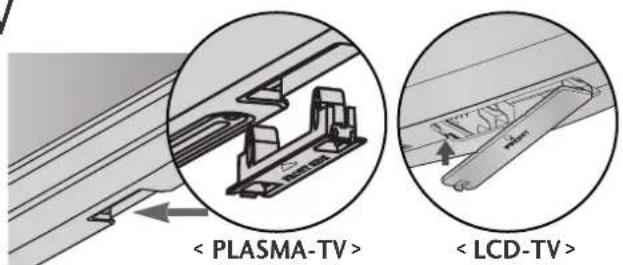

Installation på bordsokkel.... 19

Vægmontering: Vandret installation 19

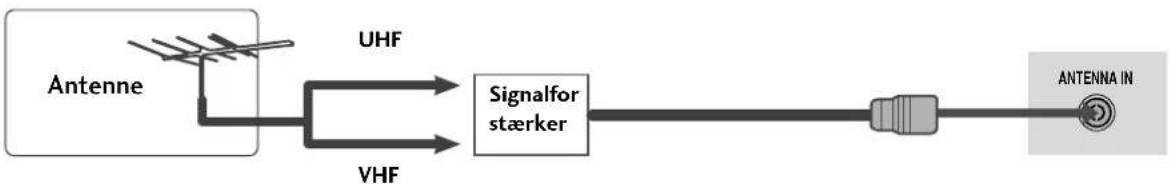

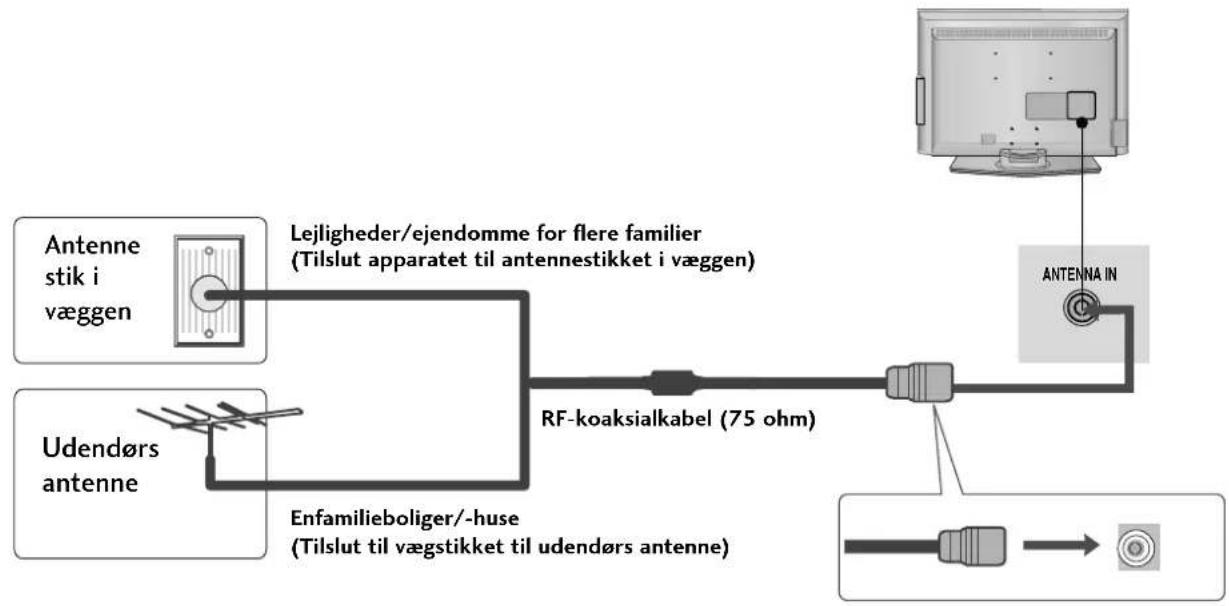

Antennetilslutning.... 20

TILSLUTNING AF EKSTERNT UDSTYR

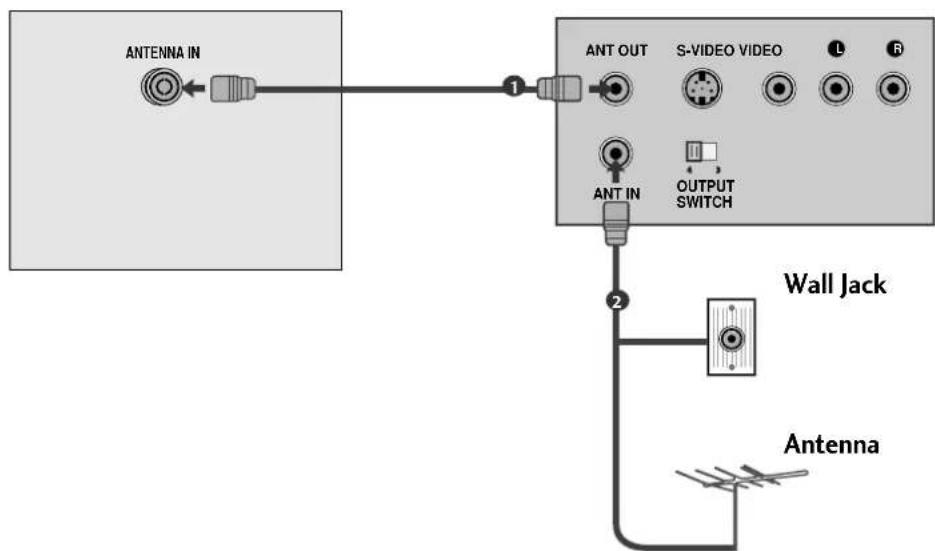

Indstilling af videobåndoptager.... 25

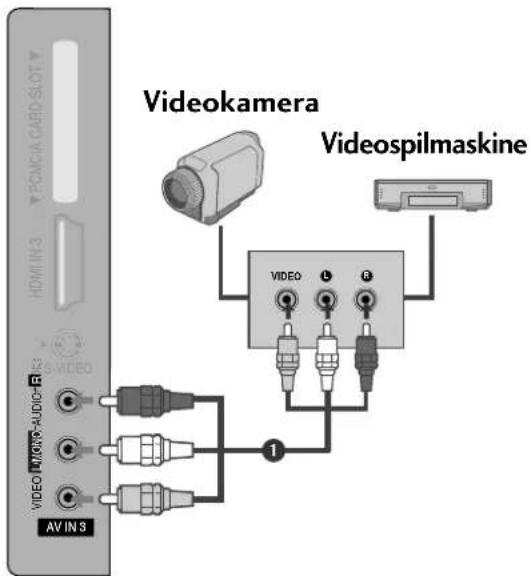

TILSLUTNING AF EN ANDEN AV-KILDE ...... 27

INDSÆTTELSE AF CI-MODUL 28

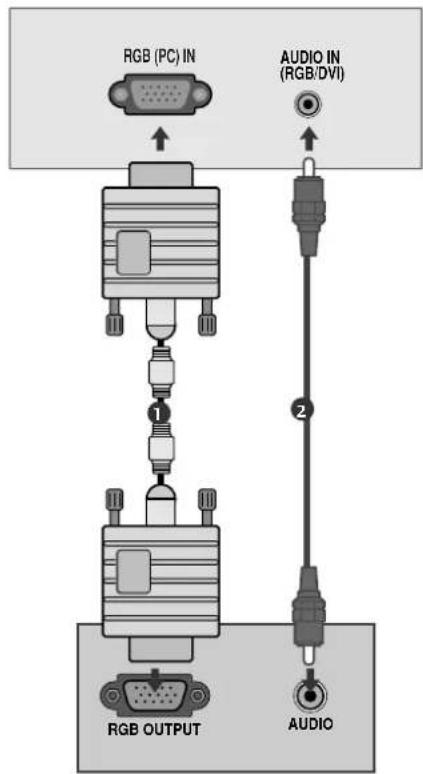

INDSTILLING AF PC.... 28

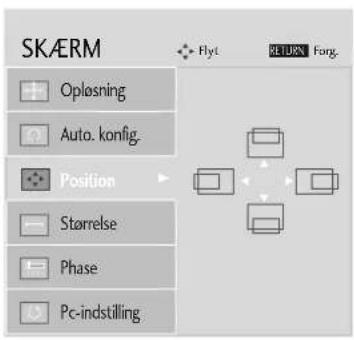

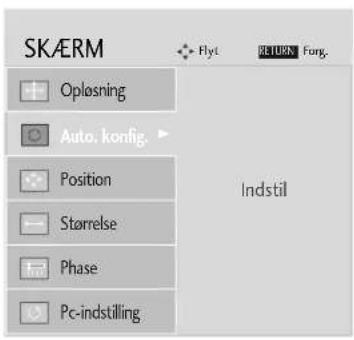

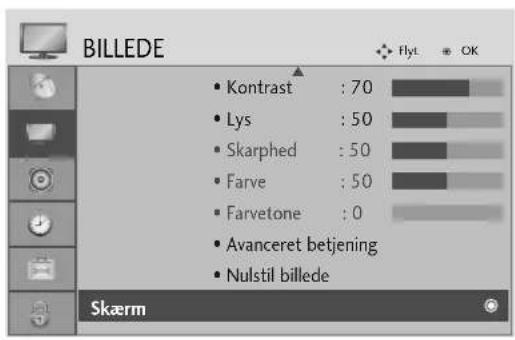

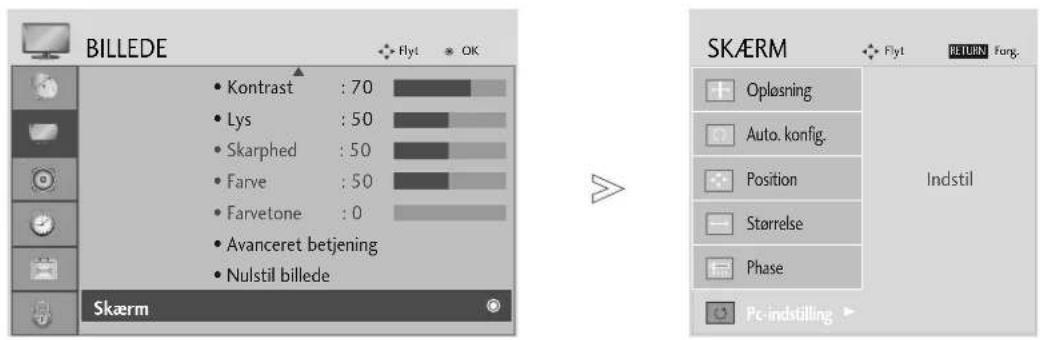

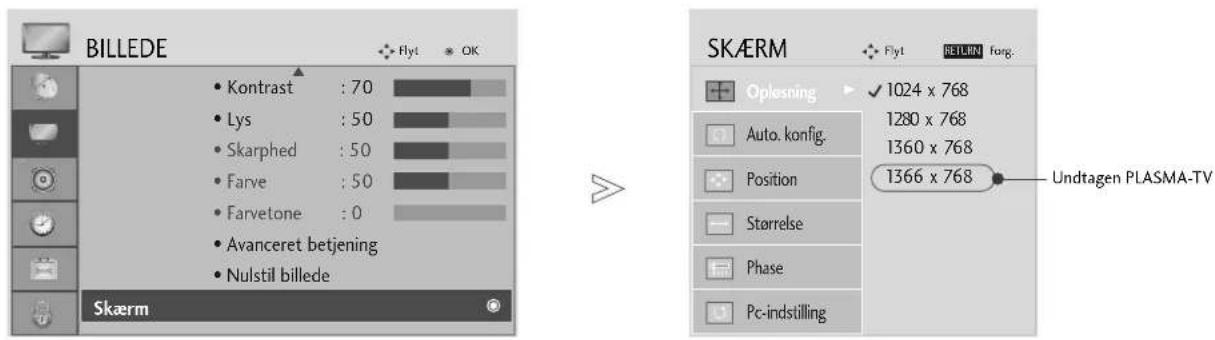

- Skærmindstilling i pc-tilstand.... 32

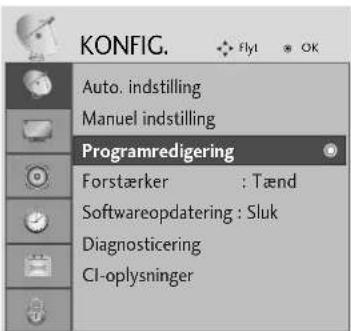

Redigering af program ....48

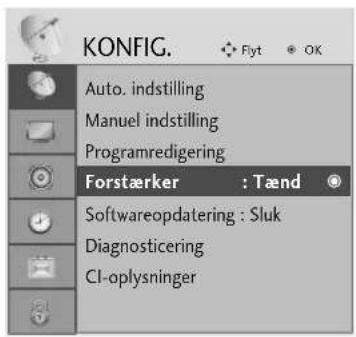

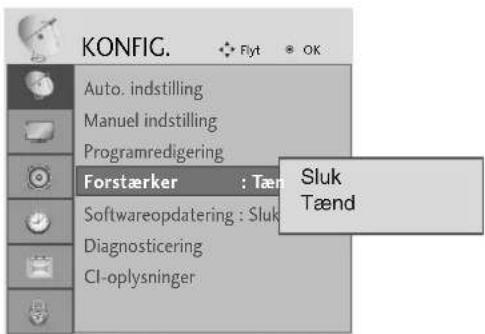

Forstærker (Forstærker) (I DIGITAL TILSTAND).. 51

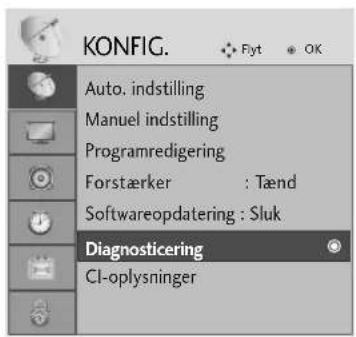

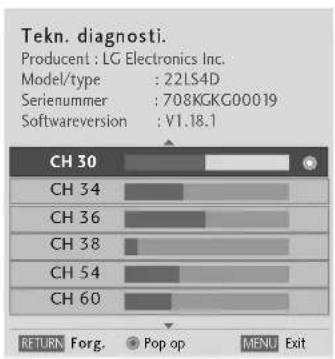

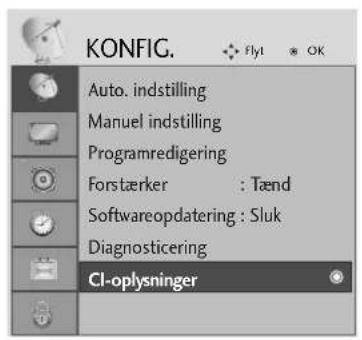

SOFTWARE UPDATE (Softwareopdatering) .....52

Hentning af programtabellen.... 55

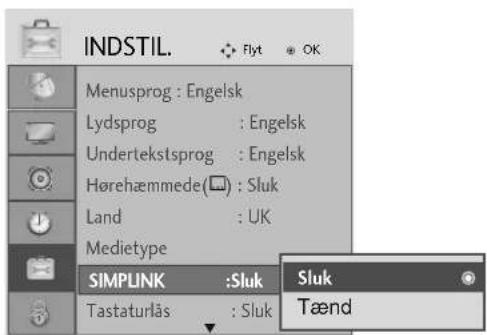

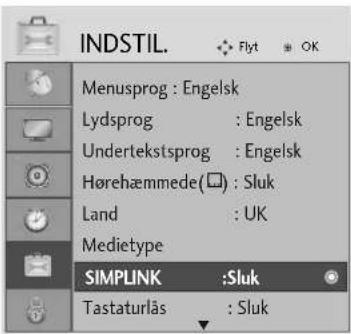

SIMPLINK....56

INPUT LABEL (Indgangsmærkat).... 58

AV MODE (AV-tilstand).... 59

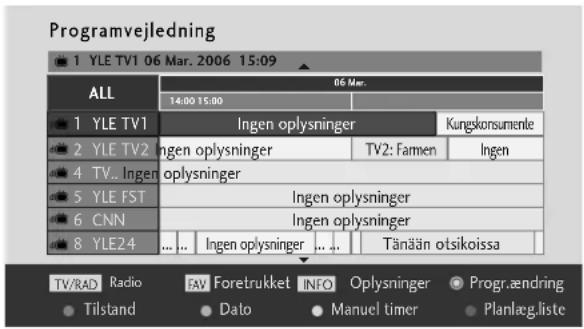

EPG (ELEKTRONISK PROGRAMGUIDE) (I DIGITAL TILSTAND)

- Slå EPG til/fra 60

- Knappernes funktion i guidevisningen NOW/NEXT (Nu/Næste).... 61

- Knappernes funktion i 8-dages visningen...... 61

- Knappernes funktion i datovisningen.... 61

- Knappernes funktion i den udvidede beskrivelsesboks 62

- Knappernes funktion i visningen med optage-/remindelsesindstillinger.... 62

- Knappernes funktion i planlægningslisten...... 62

BILLEDINDSTILLING

INDSTILLING AF BILLEDST∅RRELSEN (FORMAT-FORHOLDET)....63

FORVALGTE BILLEDINDSTILLINGER

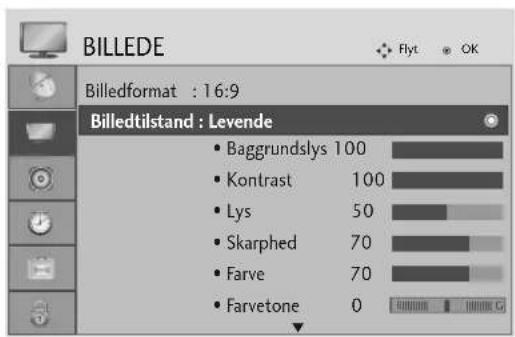

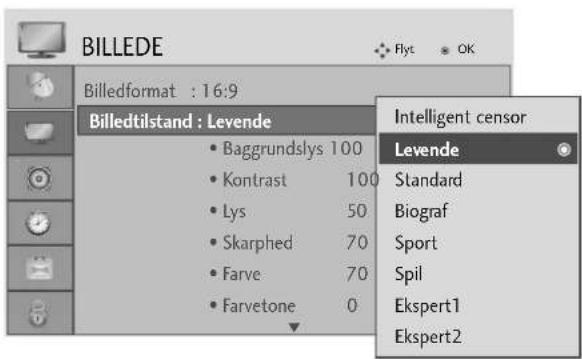

- Forvalg af billedtilstand 65

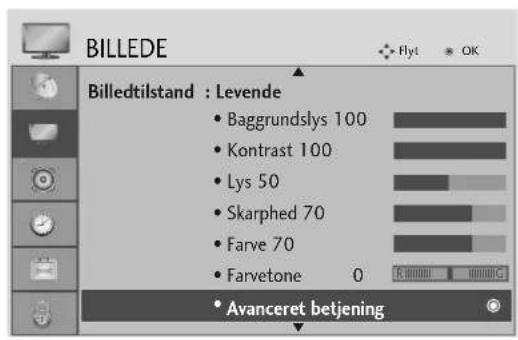

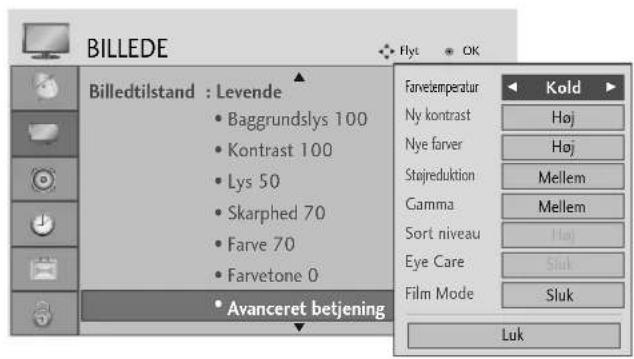

- Automatisk styring af farvetone (varm/normal/kold) 66

MANUEL BILLEDJUSTERING

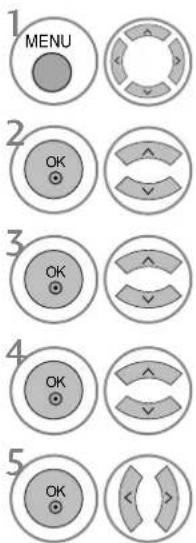

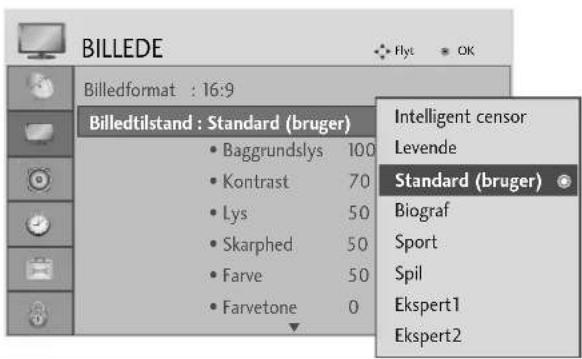

- Billedtilstand – brugerindstilling.... 67

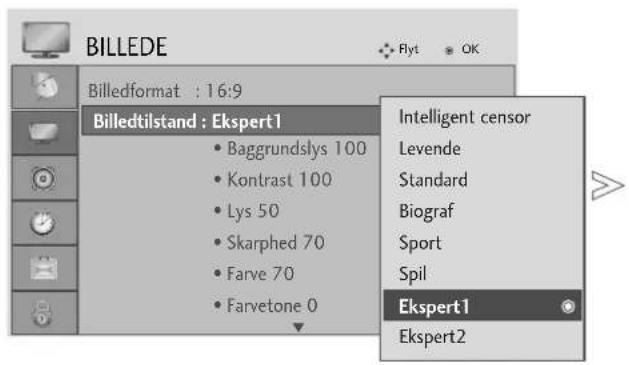

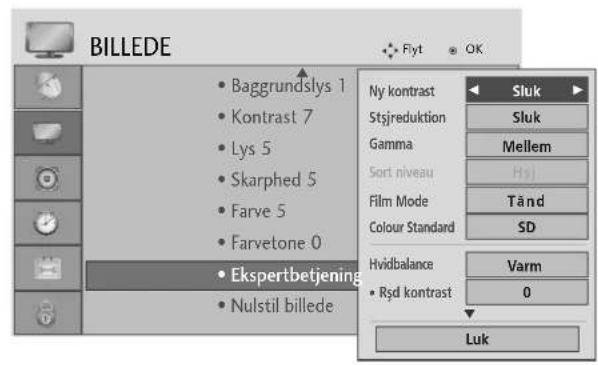

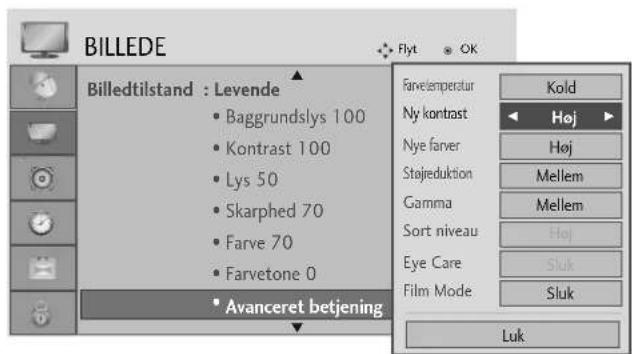

- Billedindstilling – Ekspert Control (Ekspertstyring)... 68

BILLEDFORBEDRINGSTEKNOLOGI.... 69

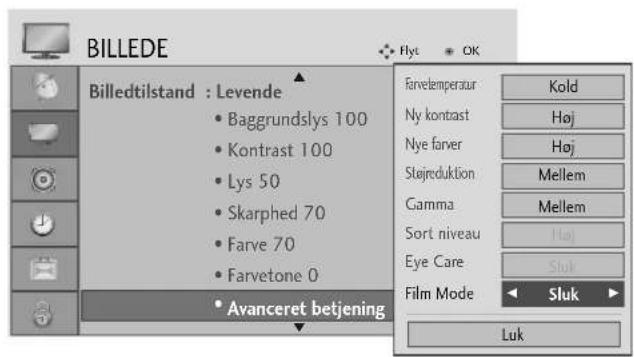

AVANCERET FILMTILSTAND....70

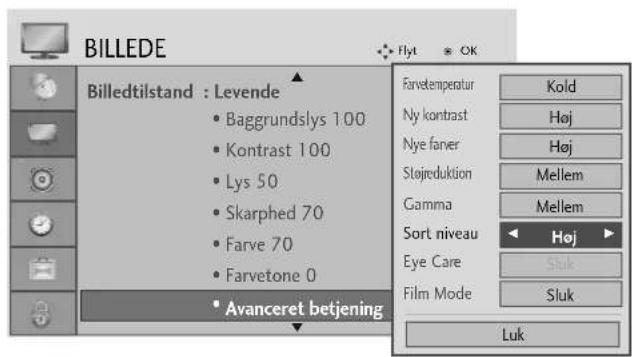

AVANCERET - SORTNIVEAU.... 71

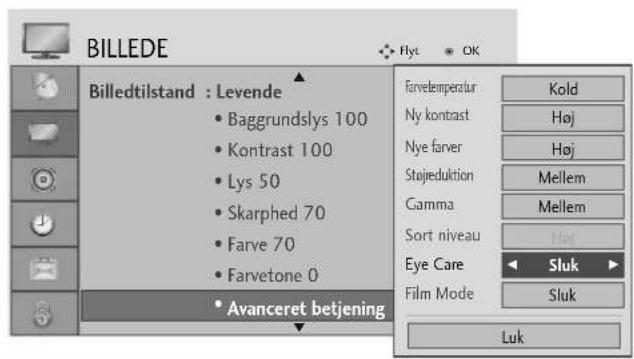

EYE CARE (Skån øjne).... 72

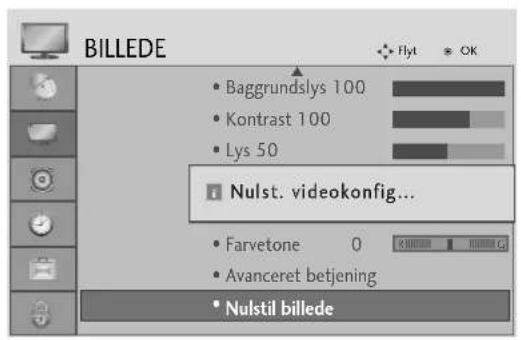

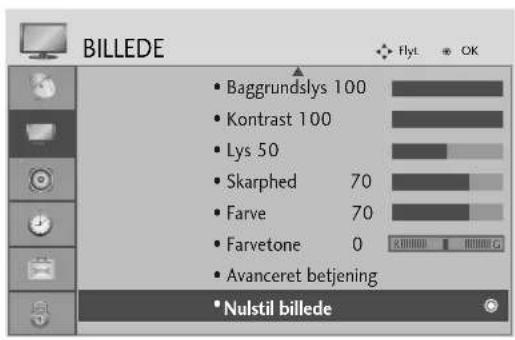

GENDANNELSE AF STANDARDINDSTILLINGER... 73

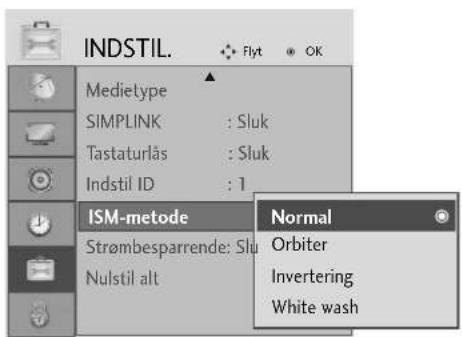

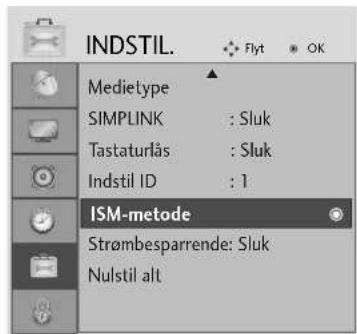

ISM-funktion (Image Sticking Minimization)...... 74

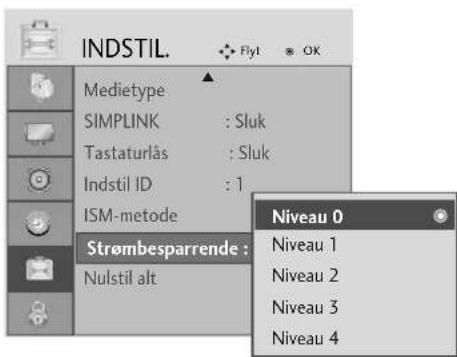

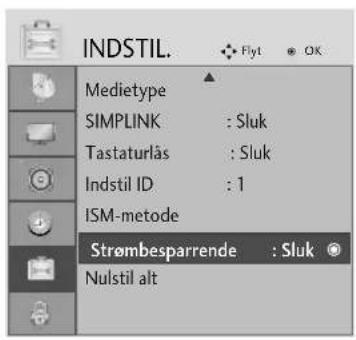

ENERGISPARETILSTAND 75

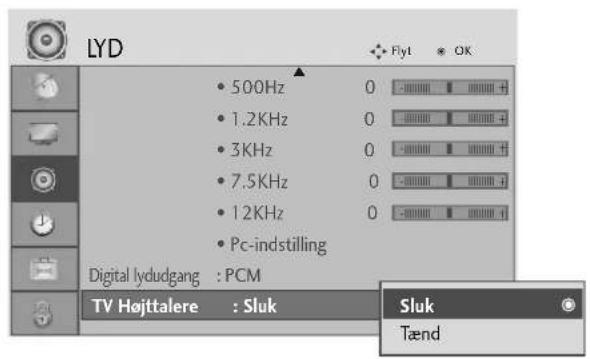

- Valg af højttalerlydudgang 84

Valg af menusprog/land på skærmen 85

VALG AF SPROG (KUN I DIGITAL TILSTAND)..... 86

TIDSINDSTILLING

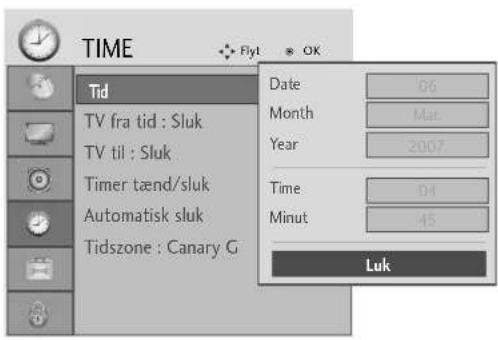

INDSTILLING AF UR....87

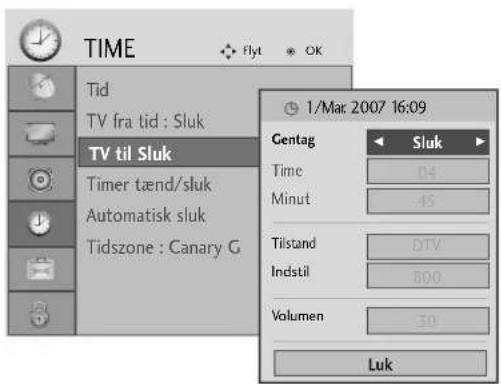

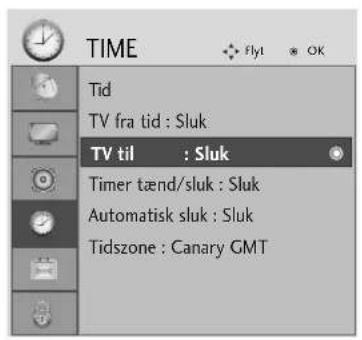

AUTOMATISK TÆND/SLUK-TIMER 88

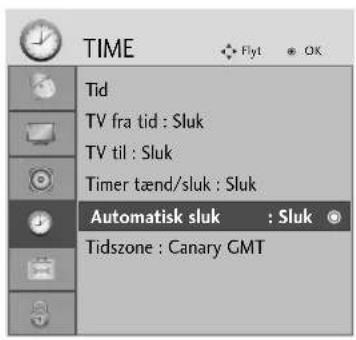

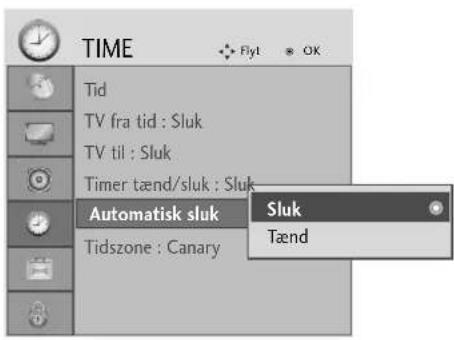

AUTOMATISK SLUKNING 89

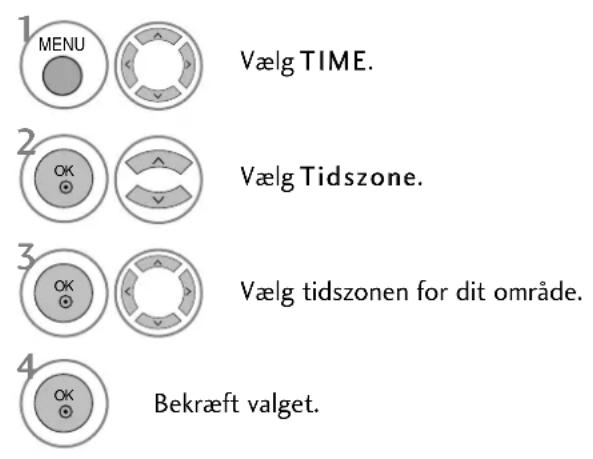

INDSTILLING AF TIDSZONE.... 90

DVALETILSTAND....90

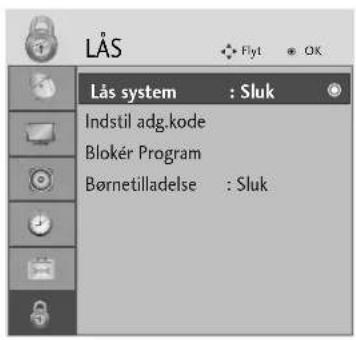

FORÆLDREKONTROL/KLASSIFICERINGER

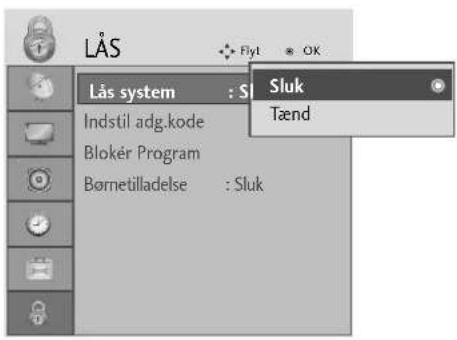

Indstil adg.kode & Lås system 91

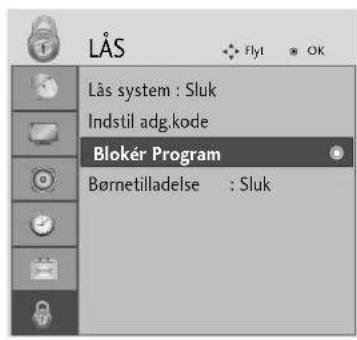

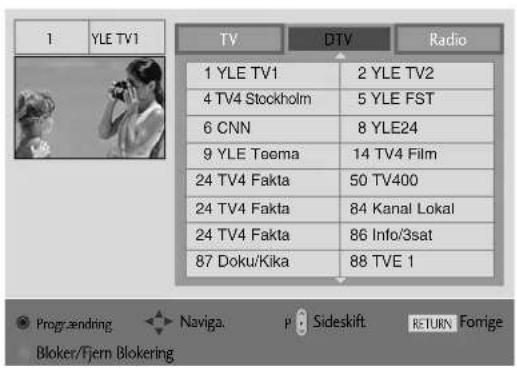

BLOCK PROGRAMME (Blokér Program).... 92

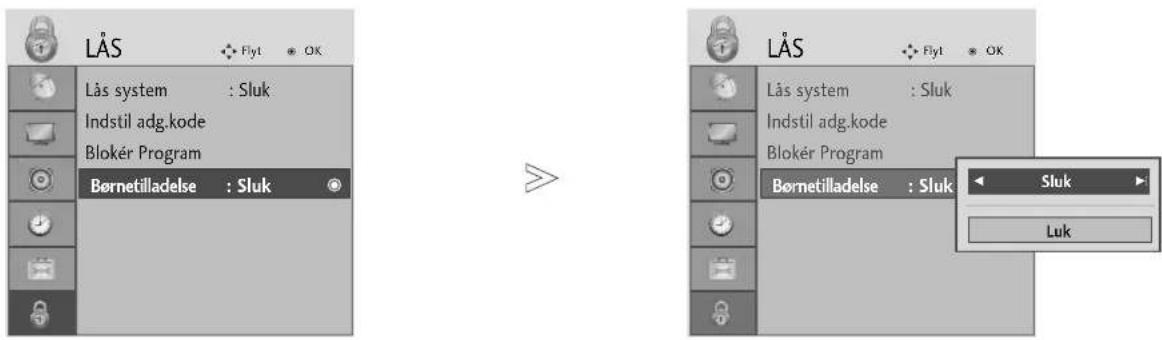

FORÆLDREKONTROL....93

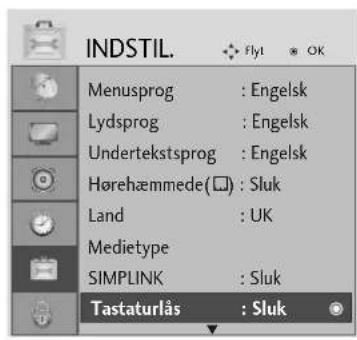

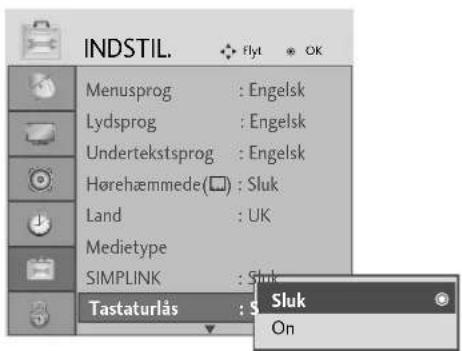

Tastaturlås 94

TEKST-TV

Slå til/fra 95

SIMPLE-tekst....95

TOP-tekst....95

FASTEXT....96

Specielle tekst-tv-funktioner 96

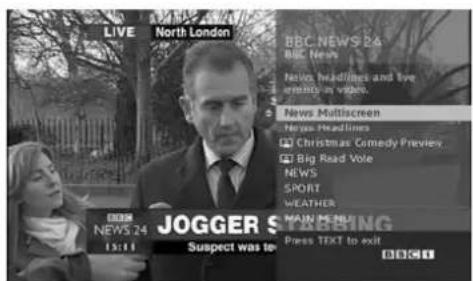

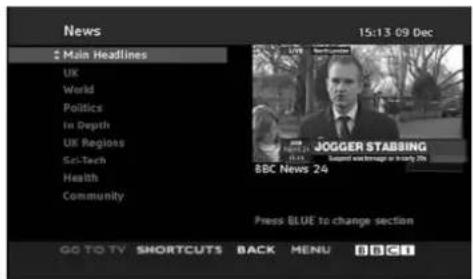

DIGITALT TEKST-TV

TEKST-TV FRA DIGITAL TJENESTE.... 97

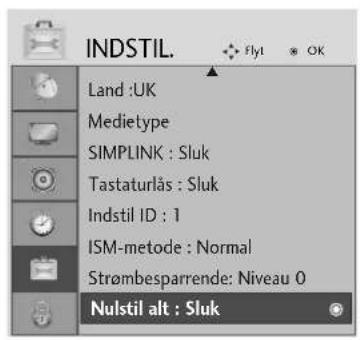

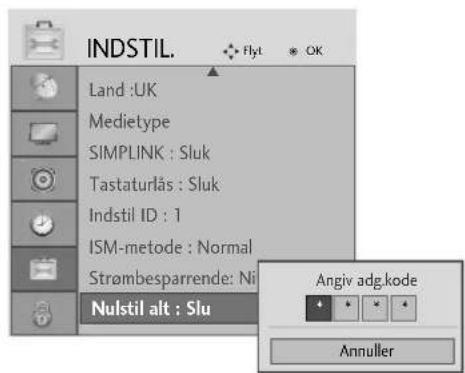

Initialisering (gendannelse af de oprindelige fabriksindstillinger) 98

FEJLFINDING....99

VEDLIGEHOLDELSE 101

Produktspecifikationer 102

Programmering af fjernbetjeningen 105

IR-kode 107

INSTALLERING AF EKSTERN KONTROL-ENHED .. 109

KLARG∅RING

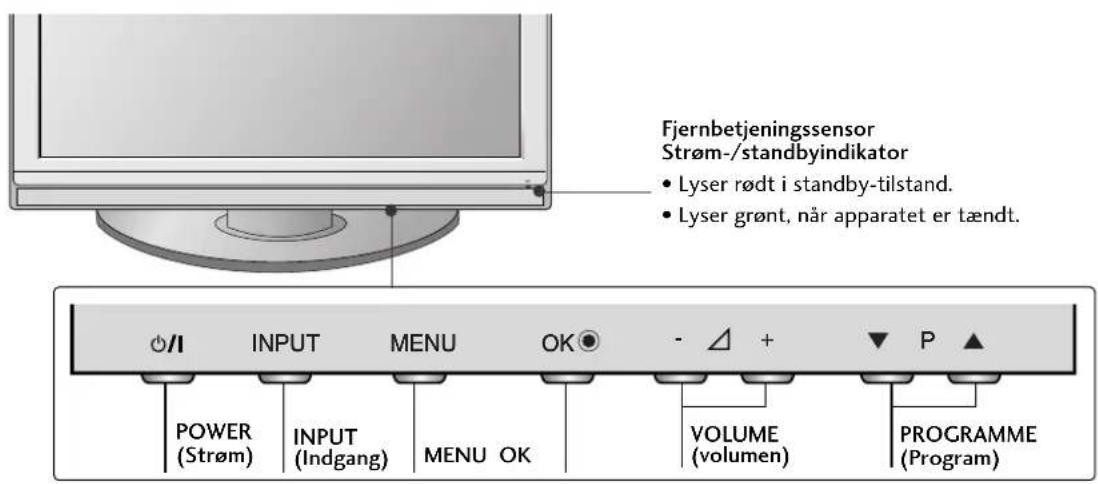

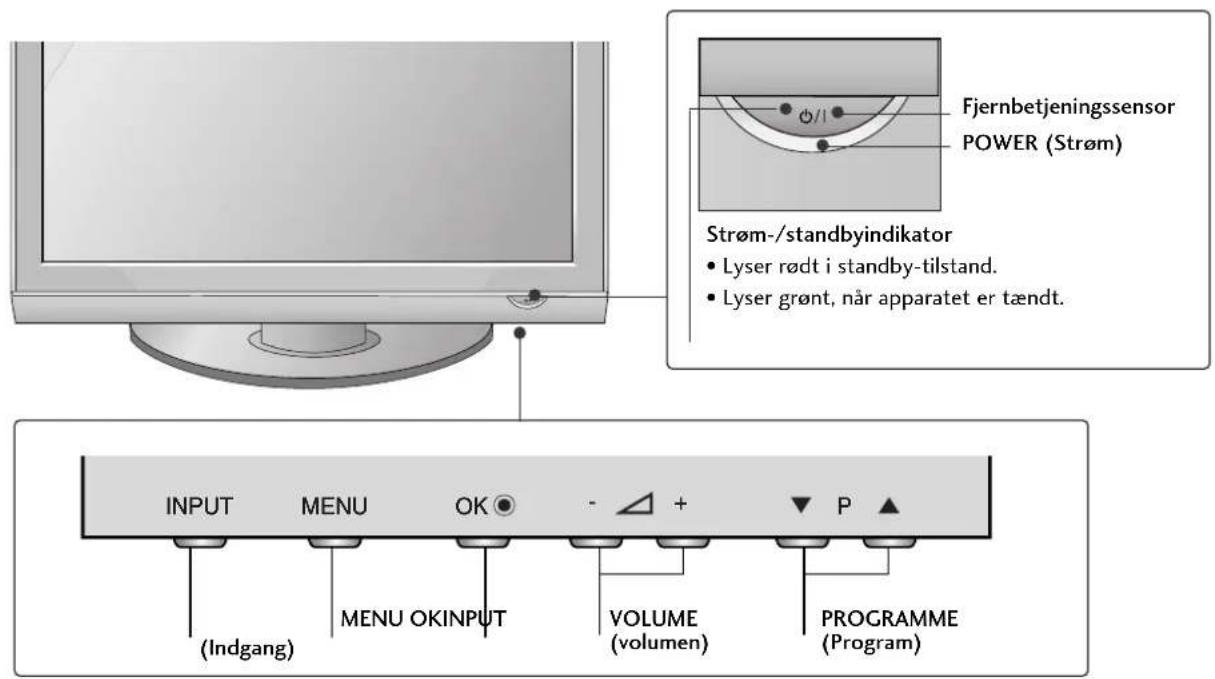

KONTROLELEMENTER PÅ FRONTPANELET

Det viste billede kan variere fra billedet på dit tv.
■ Hvis der er beskyttelsesfilm over produktet, skal du fjerne filmen og tørre produktet af med en pudseklud.

PLASMA-TV MODELLER : 42/50PG20**, 42/50/60PG30**

Fjernbetjeningssensor POWER (Strøm) Strøm-/standbyindikator • Lyser rødt i standby-tilstand. • Lyser grønt, når apparatet er tændt. INPUT MENU OK - + P ▲ (Indgang) MENU OKINPUT VOLUME (volumen) PROGRAMME (Program)

PLASMA-TV MODELLER : 42/50PG10**

Fjernbetjeningssensor Strøm-/standbyindikator • Lyser rødt i standby-tilstand. • Lyser grønt, når apparatet er tændt. POWER (Strøm) INPUT (Indgang) MENU OK OK - + VOLUME (volumen) PROGRAMME (Program)

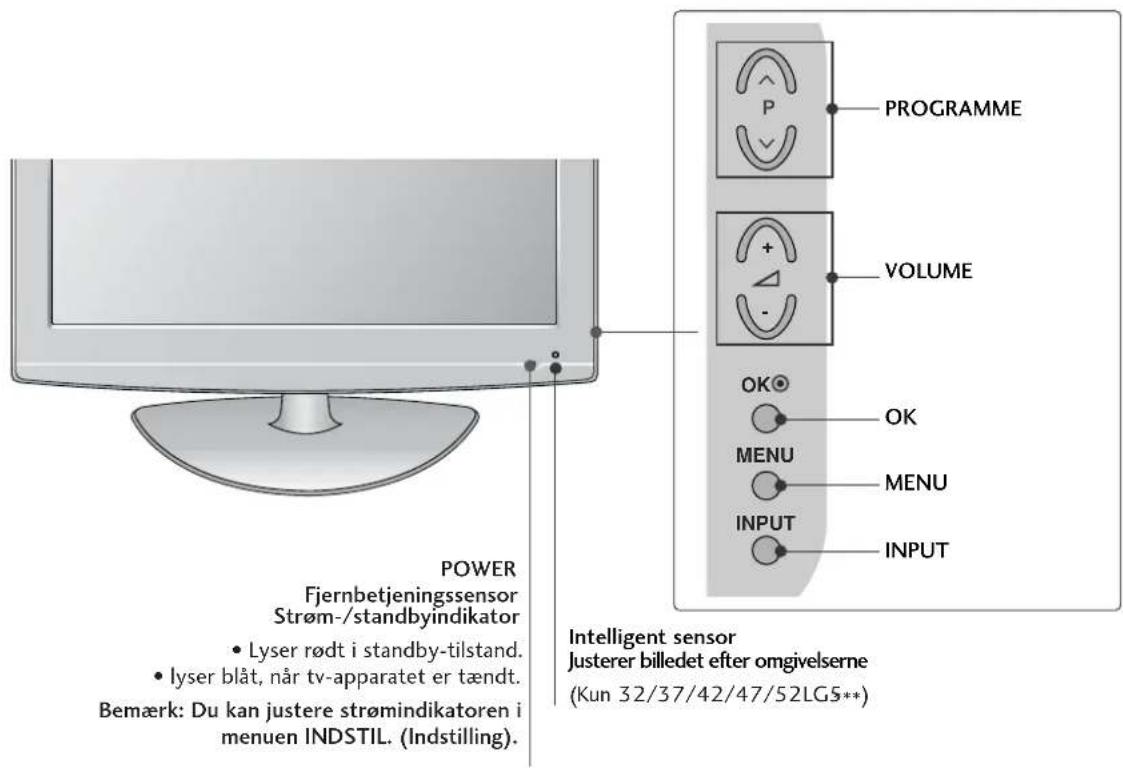

LCD-TV MODELLER :

32/37/42LG20**, 26/32/37/42LG30**, 32/42LG32**, 32/37/42/47/52LG5***

POWER Fjernbetjeningssensor Strøm-/standbyindikator • Lyser rødt i standby-tilstand. • lyser blåt, når tv-apparatet er tændt. Bemærk: Du kan justere strømindikatoren i menuen INDSTIL. (Indstilling). PROGRAMME VOLUME OK OK MENU MENU INPUT INPUT Intelligent sensor justerer billedet efter omgivelserne (Kun 32/37/42/47/52LG5**)

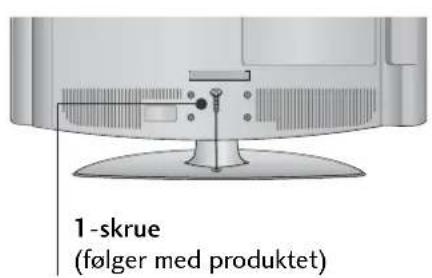

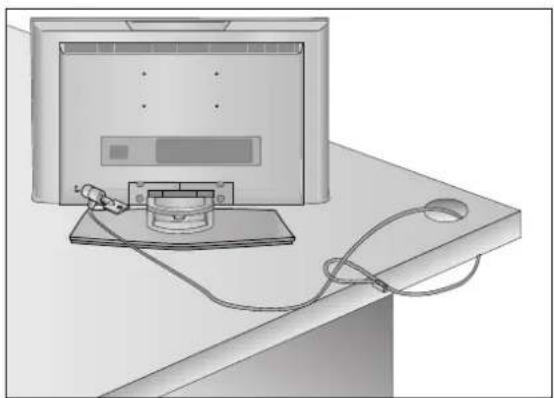

FASTG∅RING AF TV'ET TIL ET BORD

Tv'et skal være fastgjort til bordet, så det ikke kan trækkes frem eller tilbage, så det kunne forårsage personskade eller skade på produktet. Brug kun en medfølgende skrue.

For at undgå at TV'et vælter, bør det være forsvarligt fastgjort til gulv/væg i henhold til installationsinstruktionerne. Man kan komme til skade, hvis enheden tippes, rystes eller rokkes.

KLARG∅RING

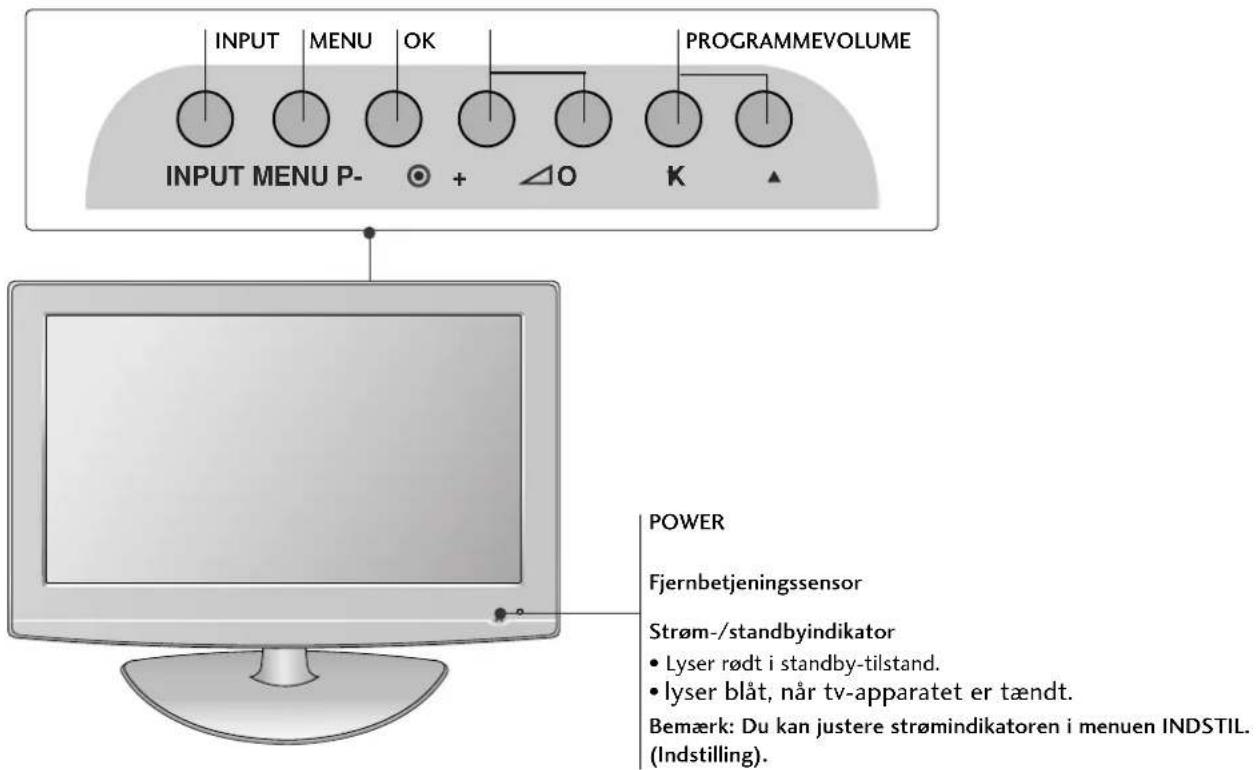

LCD-TV MODELLER : 19/22LG30*

INPUT MENU OK PROGRAMMEVOLUME INPUT MENU P- + ∠0 K ▲ POWER Fjernbetjeningssensor Strøm-/standbyindikator • Lyser rødt i standby-tilstand. • lyser blåt, när tv-apparatet er tændt. Bemærk: Du kan justere strømindikatoren i menu INDSTIL. (Indstilling).

LCD-TV MODELLER : 19/22LS4D

POWER INPUT MENU OK PROGRAMMEVOLUME I INPUT MENU OK VOL PR Fjernbetjeningssensor Strøm-/standbyindikator Lyser rødt i standby-tilstand. Lyser grønt, när apparatet er tændt.

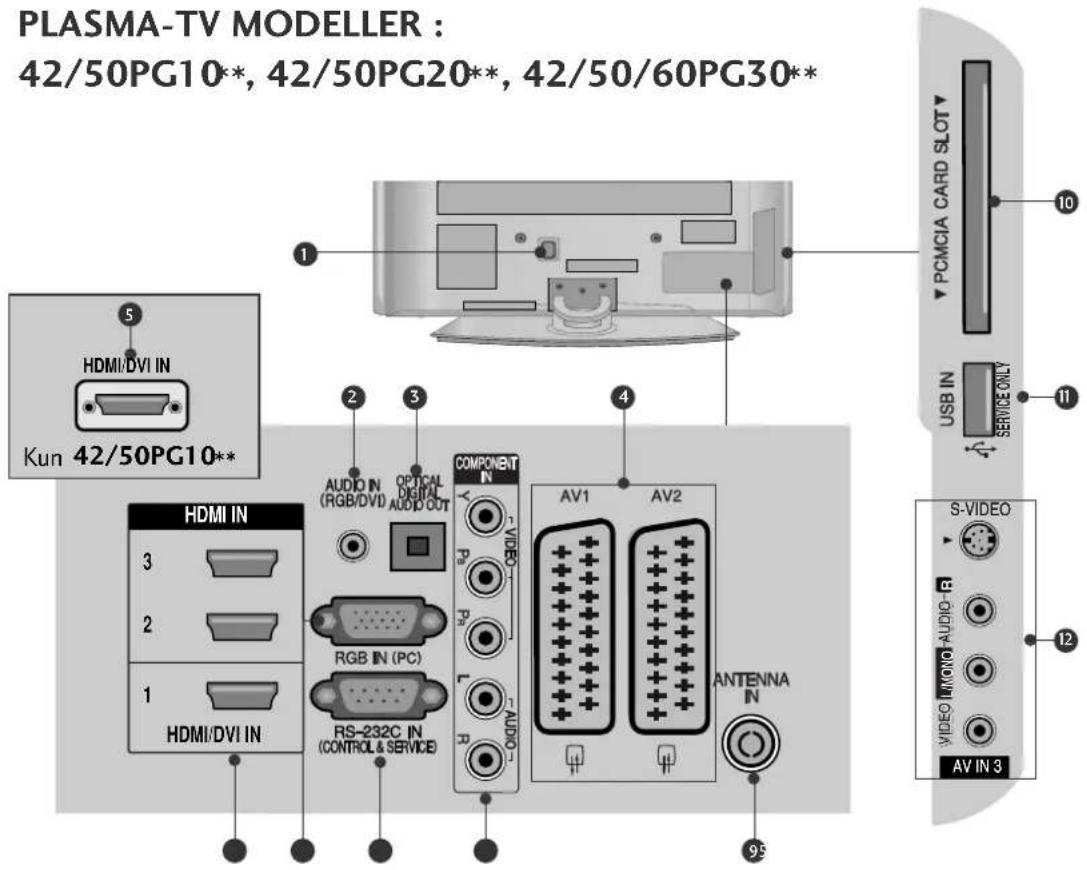

BAGPANELET

■ Det viste billede kan variere fra billedet på dit tv.

PLASMA-TV MODELLER : 42/50PG10**, 42/50PG20**, 42/50/60PG30** Kun 42/50PG10** HDMI/DVI IN AUDIO IN (RGB/DVI) OPTICAL AUDIO OUT COMPONENT N AV1 AV2 ANTENNA N HDMI IN 3 2 1 RGB IN (PC) RS-232C IN (CONTROL & SERVICE) 95 S-VIDEO VIDEO MONO AUDIO-R AV IN 3 PCMCIA CARD SLOT USB IN SERVICE ONLY 10 11 12

1 Strømkabelstik
Dette tv forsynes med vekselstrøm. Spændingen er angivet på siden Specifikationer. Forsøg aldrig at benytte tv'et med jævnstrøm.a
2 RGB/DVI-lydindgang
Tilslut lyden fra en pc eller et DTV.

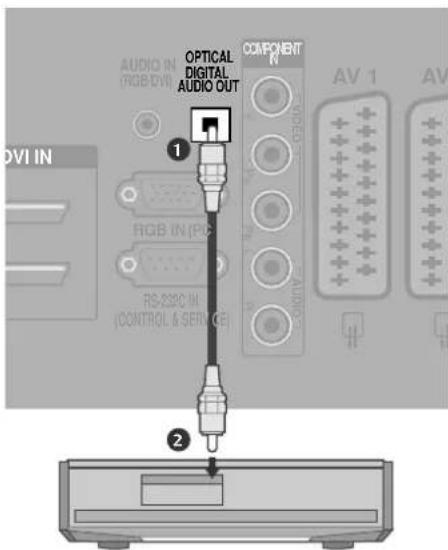

3 OPTISK DIGITAL LYDUDGANG
Tilsluttes forskellige typer udstyr, der overfører digitale lydsignaler.
Bemærk: Disse porte fungerer ikke i standby-tilstand.

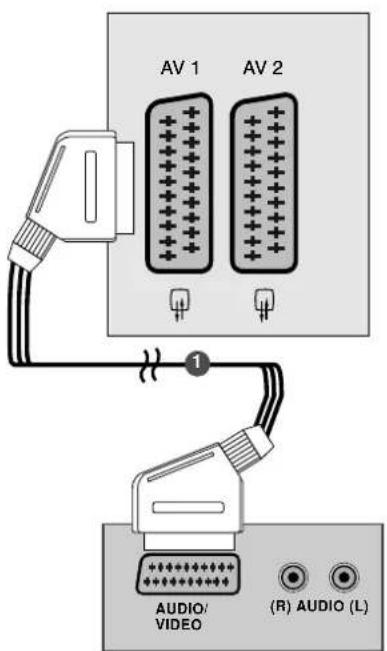

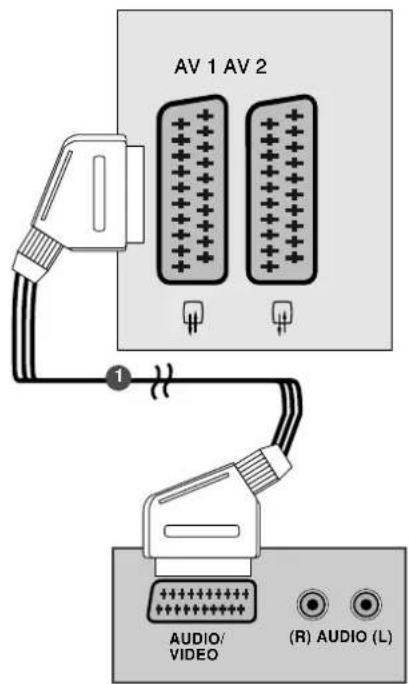

4 Euro-scartstik (AV1/AV2)
Tilslut scartstikindgang eller -udgang fra en ekstern enhed i disse stik.

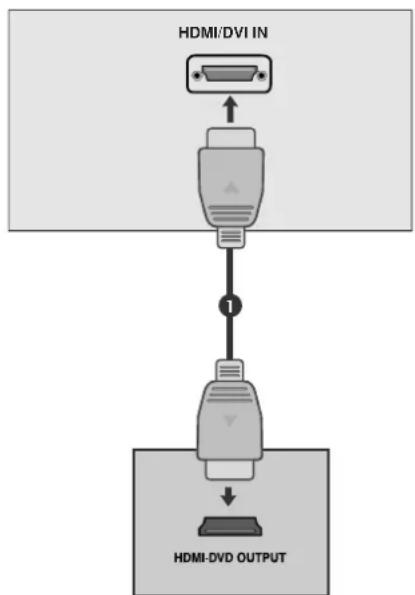

5 HDMI-indgang
Forbind et HDMI-signal med HDMI IN.
Eller forbind DVI(VIDEO)-signalet med HDMI/DVI-porten ved hjælp af kablet mellem DVI og HDMI.
6 RGB-indgang
Tilslut udgangen fra en pc.

7 RS-232C-Indgangsport(KONTROL/SERVICE) Tilslut den serielle port på kontrolenhederne i RS-232C-stikket.

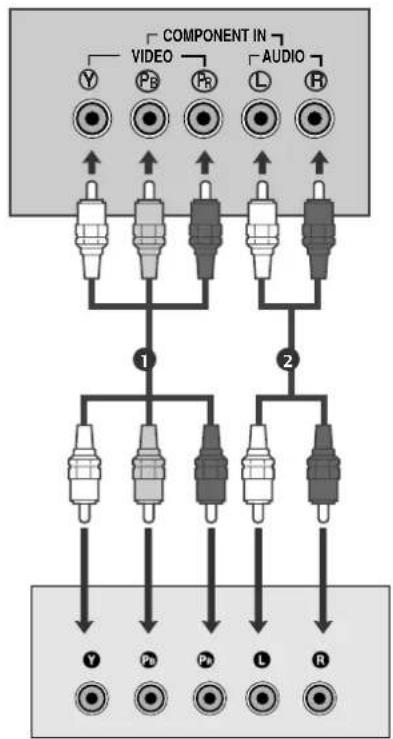

8 Component-indgang

Tilslut en Component video-/audioenhed i disse stik.

9 Antenna Input

Slut RF-antennen til dette stik.

10 PCMCIA-kortstik (Personal Computer Memory Card International Association).

(Denne funktion er ikke tilgængelig i alle lande.)

11 PORT KUN TIL SERVICE

12 Audio/Video-indgang (Undtagen 42/50PG10*)

Tilslut audio-/videoudgang fra en ekstern enhed i disse stik.

S-Video-indgang (Undtagen 42/50PG10*)

Tilslut S-Video-udgang fra en S-VIDEO-enhed.

LCD-TV MODELLER:

Dette tv forsynes med vekselstrøm. Spændingen er angivet på siden Specifikationer. Forsøg aldrig at benytte tv'et med jævnstrøm.a

2 RGB/DVI-lydindgang

Tilslut lyden fra en pc eller et DTV.

3 OPTISK DIGITAL LYDUDGANG

Tilsluttes forskellige typer udstyr, der overfører digitale lydsignaler.

Bemærk: Disse porte fungerer ikke i standby-tilstand.

4 Euro-scartstik (AV1/AV2)

Tilslut scartstikindgang eller -udgang fra en ekstern enhed i disse stik.

5 HDMI-indgang

Forbind et HDMI-signal med HDMI IN.

Eller forbind DVI(VIDEO)-signalet med HDMI/DVI-porten ved hjælp af kablet mellem DVI og HDMI.

6 RGB-indgang

Tilslut udgangen fra en pc.

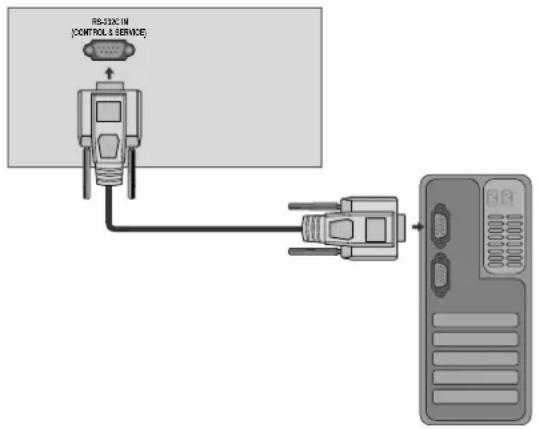

7 RS-232C-Indgangsport(KONTROL/SERVICE)

Tilslut den serielle port på kontrolenhederne i RS-232C-stikket.

8 Component-indgang

Tilslut en Component video-/audioenhed i disse stik.

9 Antenna Input

Slut RF-antennen til dette stik.

10 PCMCIA-kortstik (Personal Computer Memory Card International Association).

(Denne funktion er ikke tilgængelig i alle lande.)

11 Audio/Video-indgang

Tilslut audio-/videoudgang fra en ekstern enhed i disse stik.

S-Video-indgang (Undtagen 32/37/42LG20**, 32/42LG32**)

Tilslut S-Video-udgang fra en S-VIDEO-enhed.

12 Stik til hovedtelefoner (Undtagen 32/37/42LG20**, 32/42LG32**)

Dette tv forsynes med vekselstrøm. Spændingen er angivet på siden Specifikationer. Forsøg aldrig at benytte tv'et med jævnstrøm.a

② HDMI-indgang

Forbind et HDMI-signal med HDMI IN. Eller forbind DVI(VIDEO)-signalet med HDMI/DVI- porten ved hjælp af kablet mellem DVI og HDMI.

3 RGB/DVI-lydindgang

Tilslut lyden fra en pc eller et DTV.

4 Antenna Input

Slut RF-antennen til dette stik.

5 PCMCIA-kortstik (Personal Computer Memory Card International Association).

(Denne funktion er ikke tilgængelig i alle lande.)

⑥ Euro-scartstik (AV1/AV2)

Tilslut scartstikindgang eller -udgang fra en ekstern enhed i disse stik.

7 RS-232C-Indgangsport(KONTROL/SERVICE)

Tilslut den serielle port på kontrolenhederne i RS-232C-stikket.

8 Component-indgang

Tilslut en Component video-/audioenhed i disse stik.

⑨ RGB-indgang

Tilslut udgangen fra en pc.

10 PORT KUN TIL SERVICE

Når du samler bordstativet, skal du kontrollere, om skruen er strammet ordentligt. Hvis skruen ikke strammes helt, kan produktet vælte forover efter installationen. Hvis du strammer skruen for meget, kan tilspændingsdelen blive ødelagt, så skruen ikke kan fastspændes.

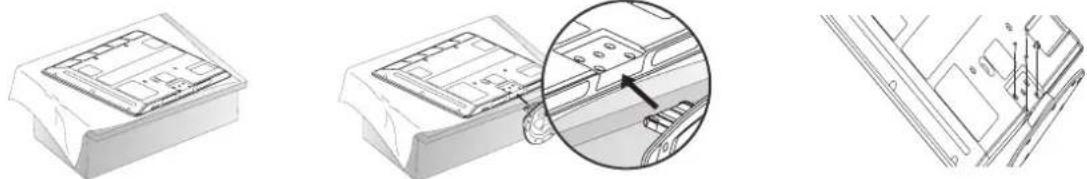

1 Placer forsigtigt tv-apparatet med skærmsiden nedad mod en beskyttet flade, så skærmen ikke beskadiges.

4 Spænd de 4 bolte fast i hullerne bag på tv-apparatet.

1 Placer forsigtigt tv-apparatet med skærmsiden nedad mod en beskyttet flade, så skærmen ikke beskadiges.
2 Monter stativsøjlens dele i stativsoklen på tv'et. Før STATIVS∅JLEN ind i en SOKKEL, indtil der lyder et klik.
3 Monter tv-apparatet som vist.

(Kun 42PG10**, 42PG20**, 42PG30**)

1 Placer forsigtigt tv-apparatet med skærmsiden nedad mod en beskyttet flade, så skærmen ikke beskadiges.
2 Monter tv-apparatet som vist.
3 Spænd de 4 bolte fast i hullerne bag på tv-apparatet.

KLARG∅RING

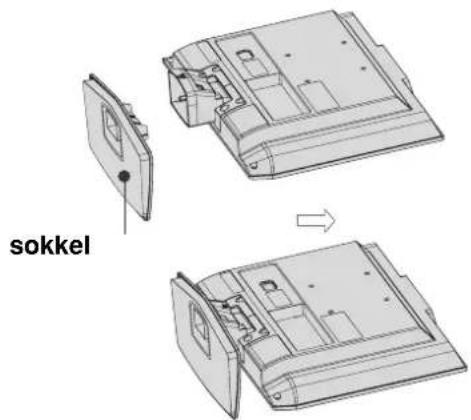

MONTERING PÅ SOKKEL (Kun 19/22LS4D\*)

- Det viste billede kan variere fra billedet på dit tv.

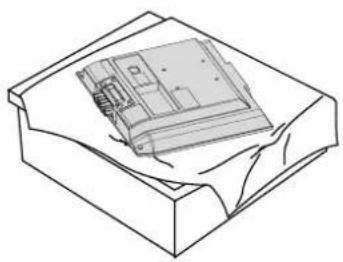

1 Placer forsigtigt produktet med skærmsiden nedad mod en beskyttet flade, så produktet og skær-men ikke beskadiges.

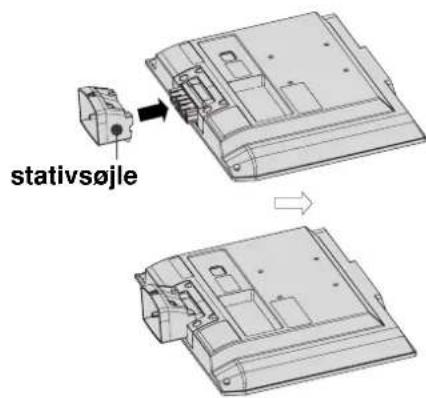

3 Indsæt stativsøjlen i soklen, indtil den klikker på plads.

stativsøjle

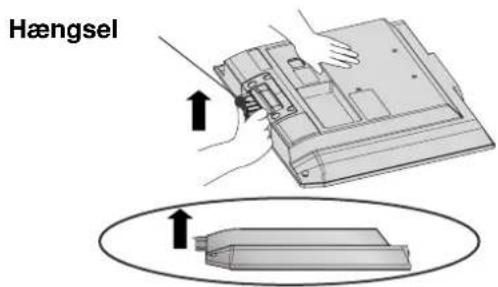

2 Hold hængslet, og bøj det opad.

Hængsel

4 Monter stativsøjlens dele i stativets sokkel.

sokkel

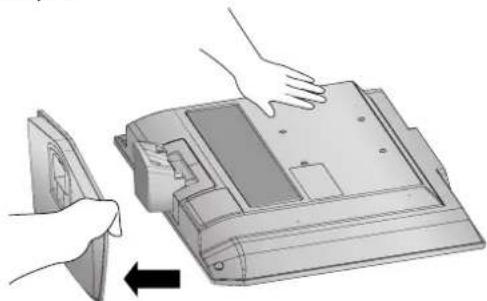

DREJEFOD

(Undtagen 19/22LS4D*, 50PG10**)

Når TV'et er installeret, kan du justere det manuelt 20 grader til venstre eller højre, så det passer til den position, du skal se det i.

- Det viste billede kan variere fra billedet på dit tv.

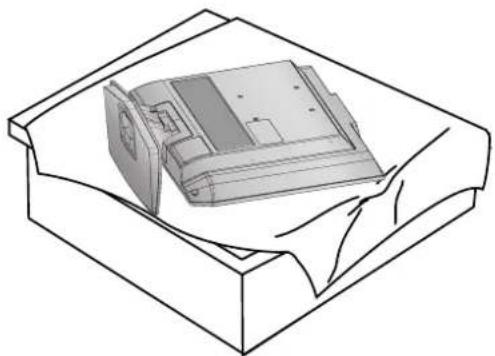

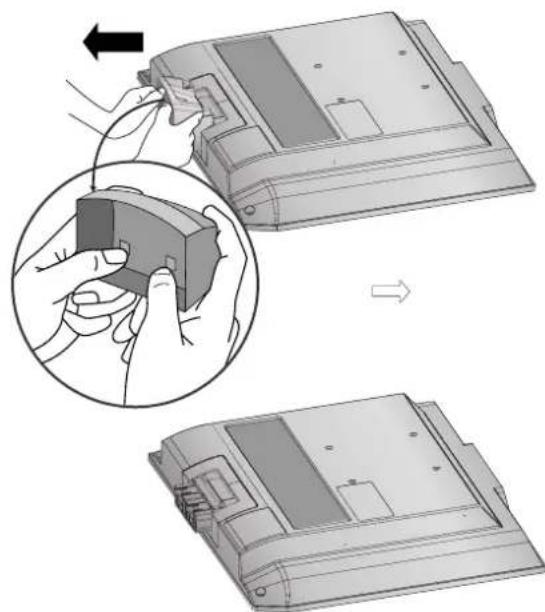

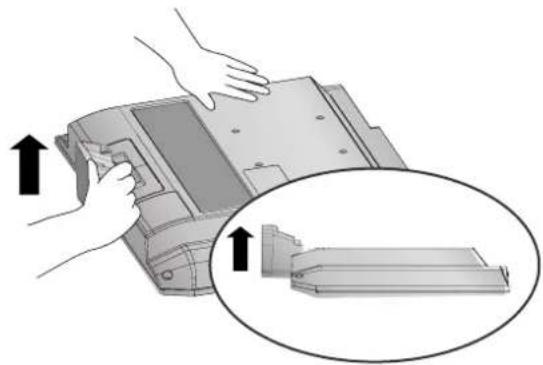

1 Læg tv-apparatet med forsiden nedad på en pude eller en blød klud.

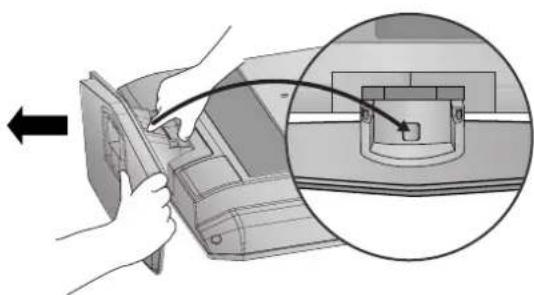

2 Træk soklen bagud, mens du trykker på knappen på stativsøjlen.

3 Hold på soklen, og træk den bagud, mens den rystes fra side til side for at skille den fra stativsøjlen.

4 Hold stativet, og bøj det opad.

5 Træk i stativsøjlen for at fjerne den fra tv-apparatet, mens de 2 holdemekanismer trykkes ind.

■ Du skal købe de nødvendige komponenter til at fastgøre tv-apparatet på væggen.

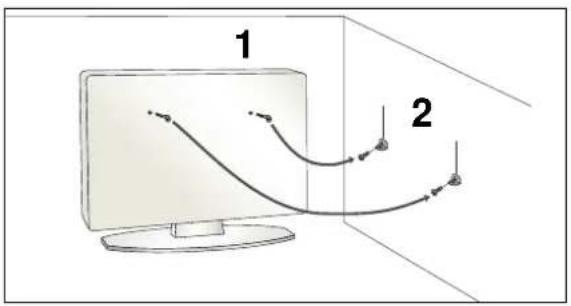

Placer tv'et tæt på væggen, så der ikke er risiko for, at det falder ned, hvis der bliver skubbet til det.
Instruktionerne nedenfor viser, hvordan du kan montere tv'et på en sikker måde. Apparatet fastgøres til væggen, så det ikke kan vælte forover, hvis der bliver trukket i det. Når tv'et er fastgjort på denne måde, kan det ikke vælte og forårsage personskade.

Du risikerer heller ikke, at tv'et vælter og går i stykker. Børn må ikke kravle op på eller hænge på tv'et.

1 2


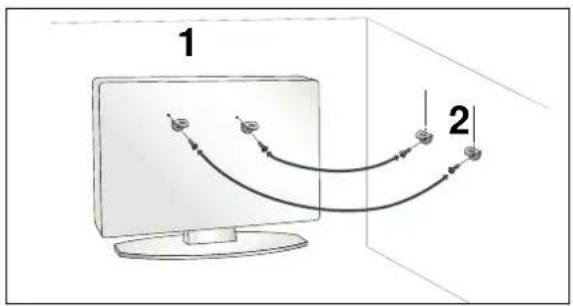

1 Brug øjeboltene eller tv-beslagene/-boltene til at fastgøre produktet til væggen som vist på billedet. (Hvis tv'et har bolte i øjeboltene, skal du løsne boltene).

* Indsæt øjeboltene eller tv-beslagene/-boltene, og spænd dem fast i de øverste huller.

2 Fastgør vægbeslagene med boltene på væggen. Afstem højden på beslaget, der monteres på væggen.

3 Brug et kraftigt reb til fastgørelse af produktet. Det er sikrere at fastgøre rebet, så det er vandret i forhold til væggen og produktet.

! BEMÆRK

▶ Hvis produktet skal flyttes, skal rebet først fjernes.
Brug en produktholder eller et kabinet, der er tilstrækkeligt stort og stærkt til at klare produktets størrelse og vægt.
▶ Kontroller af hensyn til sikkerheden, at højden på vægbeslaget svarer til højden på produktet.

BAGDÆKSEL TIL KABELSAMLING

PLASMA-TV MODELLER

1 Tilslut kablerne som beskrevet.

I afsnittet Tilslutning af eksternt udstyr kan du se, hvordan du tilslutter ekstraudstyr.

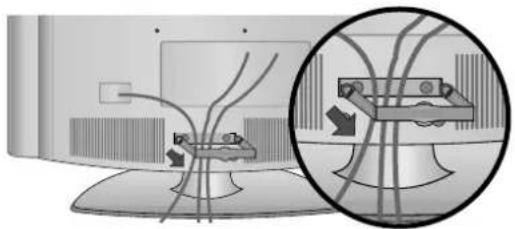

Hvis tv'et har en KABELHOLDER, skal du montere den som vist og samle kablerne.

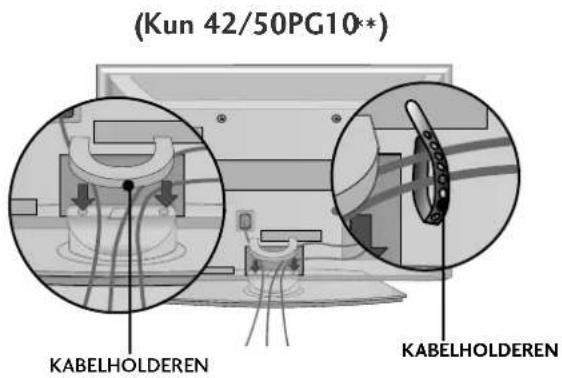

(Kun 42/50PG10*) KABELHOLDEREN KABELHOLDEREN

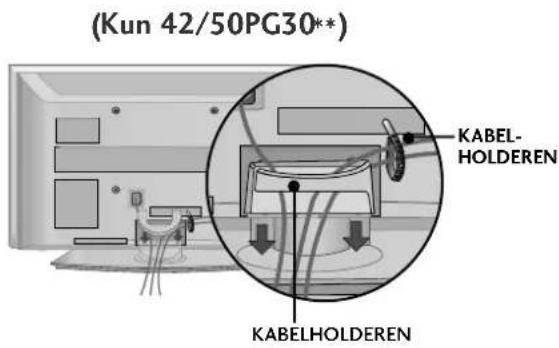

(Kun 42/50PG30**) KABEL- HOLDEREN KABELHOLDEREN

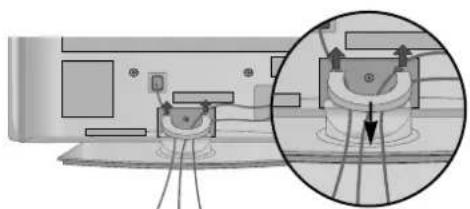

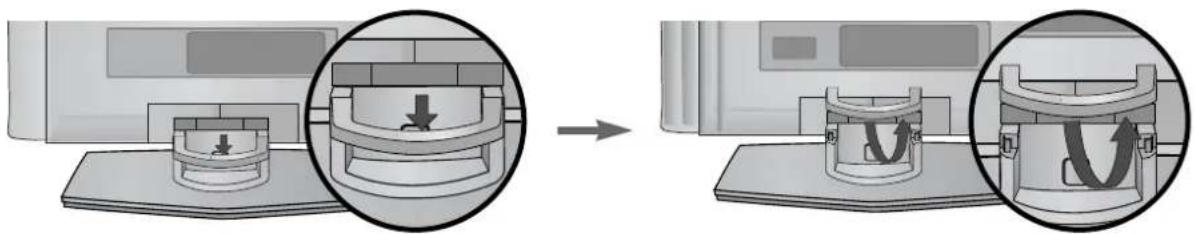

Sådan fjernes kabelholderen

Hold i KABELHOLDEREN med begge hænder, og træk den opad.

* Hvis du har en 42PG10**-model, skal du trykke midt på KABELHOLDEREN og derefter løfte den op.

1 Tilslut kablerne som beskrevet. I afsnittet Tilslutning af eksternt udstyr kan du se, hvordan du tilslutter ekstraudstyr.

1 Tilslut kablerne som beskrevet. I afsnittet Tilslutning af eksternt udstyr kan du se, hvordan du tilslutter ekstraudstyr.

Tryk først på kabelstyret. Hold i KABELSTYRET med begge hænder, og træk det tilbage.

Brug ikke KABELHOLDEREN til at løfte tv-apparatet.
- Hvis produktet tabes, kan det medføre personskade eller beskadigelse af produktet.

LCD-TV MODELLER: 19/22LG30\*\*

1 Tilslut kablerne som beskrevet.

I afsnittet Tilslutning af eksternt udstyr kan du se, hvordan du tilslutter ekstraudstyr.

Sådan fjernes kabelholderen

▶ Hold KABELSTYRET med begge hænder, og træk det tilbage.

▶ Brug ikke KABELHOLDEREN til at løfte tv-apparatet.
- Hvis produktet tabes, kan det medføre personskade eller beskadigelse af produktet.

PLACERING AF SKÆRMEN (Kun 19/22LG30\*, 19/22LS4D\*)

- Hældningsområde

■ Det viste billede kan variere fra billedet på dit tv.
- Du kan indstille skærmens placering på forskellige måder.

10°-12° 0° 3°

Placer tv-apparatet, så det ikke udsættes for stærkt lys eller direkte sollys på skærmen. Undlad at udsætte tvapparatet for unødige rystelser eller unødig fugt, støv eller varme. Sørg for at placere tv-apparatet i et tilstrækkeligt ventileret område. Ventilationsåbningerne på bagbeklædningen må ikke tildækkes.

Hvis tv-apparatet skal monteres på en væg, skal du fastgøre standard-VESA-monteringsdelen (ekstraudstyr) på bagsiden af tv-apparatet.

Sørg for at montere tv-apparatet omhyggeligt på vægmonteringsrammen (ekstraudstyr), så det ikke falder ned.

KENSINGTON SECURITY SYSTEM (Kun 19/22LG30\*, 19/22LS4D\*)

Dette TV er udstyret med et Kensington Security System-stik på bagsiden. Tilslut Kensington Security System-kablet som vist nedenfor.

Du kan finde oplysninger om installation og brug af Kensington Security System i den brugervejled-ning, der følger med Kensington Security System.

Yderligere oplysninger findes på Kensingtons websted på adressenhttp://www.kensington.com, Kensington sælger sikkerhedssystemer til dyre elektronikprodukter, f.eks. bærbare PC'er og LCD-pro-jektorer.

Bemærk!

- Kensington Security System er ekstraudstyr.

Bemærk!

a. Hvis TV-apparatet er koldt at røre ved, kan der opstå en smule flimmer, när det tændes.
Dette er normalt. Der er ikke noget galt med TV-apparatet.
b. Der kan forekomme fejl i form af meget små røde, grønne eller blå billedpunkter på skærmen.
Disse billedpunktfejl har imidlertid ingen indflydelse på skær-mens ydeevne.
c. Undgå at røre ved LCD-skærmen, og undlad at holde fingrene mod skærmen i længere tid.
Hvis du gør det, kan der forekomme midlertidige forvrængninger på skærmbilledet.

• Tv'et kan installeres på forskellige måder, f.eks. på en væg eller på et skrivebord osv.
  ■ Tv'et er konstrueret til vandret montering.

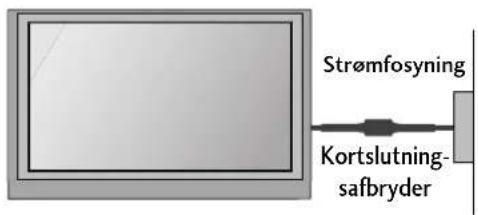

JORDFORBINDELSE

Sørg for at tilslutte jordforbindelseskablet for at forhindre muligt elektrisk stød. Få en autoriseret elektriker til at installere en separat afbryder, hvis der ikke findes tilgængelige jordforbindelsesmetoder. Forsøg ikke på at jordforbinde enheden ved at slutte den til telefonledninger, lynafledere eller gasrør.

Strømfosyning Kortslutning- safbryder

Installation på bordsokkel

For at sikre tilstrækkelig ventilation skal der være en afstand på 4" mellem apparatets sider og andre genstande og mellem apparatet og væggen.

For at sikre tilstrækkelig ventilation skal der være en afstand på 10cm mellem apparatets sider og andre genstande og mellem apparatet og væggen. Det anbefales, at du bruger en vægmonteringsramme fra LG, når tv-apparatet monteres på en væg.

- Det viste billede kan variere fra billedet på dit tv.

Anvend det beskyttelsesdæksel, der bruges i forbindelse med montering på bordstativ, när den vægmonterede enhed installeres. Indsæt BESKYTTELSESDÆKSLET i tv'et, så der lyder et klik.

For at forhindre at udstyret beskadiges, må du aldrig tilslutte netledninger, før du er færdig med at tilslutte alt udstyr.

ANTENNETILSLUTNING

• Juster antenneretningen for at opnå den bedste billedkvalitet.
  ■ Der følger ikke antennekabel og omsætter med apparatet.

I områder med dårligt signal opnås en bedre billedkvalitet ved at forsyne antennen med en signalforstærker som vist til højre.
■ Hvis signalet skal deles mellem to fjernsyn, skal du tilslutte en antennesignalfordeler.

TILSLUTNING AF EKSTERNT UDSTYR

For at forhindre at udstyret beskadiges, må du aldrig tilslutte netledninger, før du er færdig med at tilslutte alt udstyr.
I dette afsnit om TILSLUTNING AF EKSTERNT UDSTYR anvendes fortrinsvist diagrammer for 22LS4D*-modellerne.

- Dette tv kan modtage digitale RF/kabelsignaler uden en ekstern digital set-top-boks. Hvis du modtager digitale signaler fra en digital set-top-boks eller en anden ekstern digital enhed, henvises du til diagrammet nedenfor.

Tilslutning med t komponentkabel

1 Tilslut videoudgangene (Y, PB, PR) på DVD-afspilleren til bøsningerne COMPONENT IN VIDEO på tv'et.
2 Tilslut lydudgangene på DVD-afspilleren til COMPONENT IN AUDIO-indgangsbøsningerne på tv'et.
3 Tænd for den digitale set-top-boks.(Se betjeningsvejledningen til den digitale set-top-boks).
4 Vælg Component-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.

Signal	Component	HDMI
480i/576i	Ja	Nej
480p/576p	Ja	Ja
720p/1080i	Ja	Ja
1080p	Ja(50/60Hz)	Ja

Tilslutning med t HDMI-kabel

1 Slut DVI-udgangen på den digitale set-top-boks til bøsningen HDMI/DVI IN, HDMI/DVI IN 1, HDMI IN 2 eller HDMI IN 3 på tv'et.
2 Tænd for den digitale set-top-boks.(Se betjeningsvejledningen til den digitale set-top-boks).
3 Vælg HDMI/DVI, HDMI1, HDMI2 eller HDMI3 indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.

1 Slut DVI-udgangen på den digitale set-top-boks til bøsningen HDMI/DVI IN, HDMI/DVI IN 1 (DVI) eller HDMI/DVI IN 1 på tv'et.
2 Slut top-set-boksens lydudgange til bøsningen AUDIO IN (RGB/DVI) på tv 'et.
3 Tænd for den digitale set-top-boks.(Se betjeningsvejledningen til den digitale set-top-boks).
4 Vælg HDMI/DVI eller HDMI 1-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.

HDMI/DVI IN AUDIO IN (RGB/DVI) DVI-PC OUTPUT AUDIO

- Tv'ets lydsignal kan overføres til eksternt udstyr via den optiske digitale lydudgang.

1 Tilslut et eller flere optiske kabler til tv'ets optiske digitale lydudgang.
2 Tilslut den anden ende af det optiske kabel til den digitale (optiske) lydindgang på det anvendte lydudstyr.

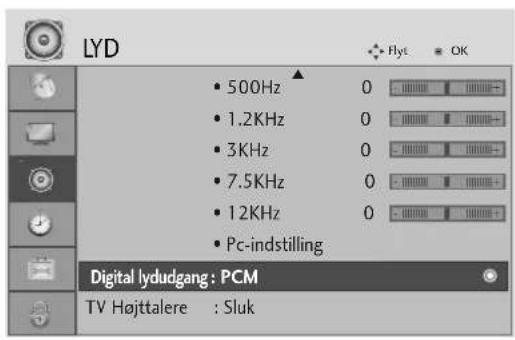

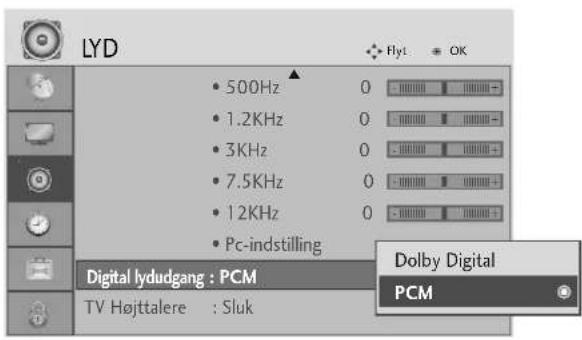

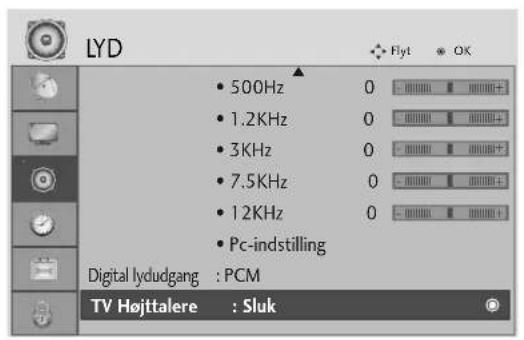

3 Sæt indstillingen TV Speaker (Tv-højttaler) til "Off" (Fra) i menuen AUDIO (Lyd) ▶s. 80). Oplysninger om betjening af det eksterne lydudstyr findes i den medfølgende brugervejledning.

FORSIGTIG

Kig ikke ind i den optiske udgangsport. Det kan give synsskader, hvis du kigger på laserstrålen.

AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT COMPONENT N AV 1 AV DVI IN RGB IN (FCS) RS-2800 IN (CONTROL & SERVICE) ① ②

INSTALLATION AF DVD

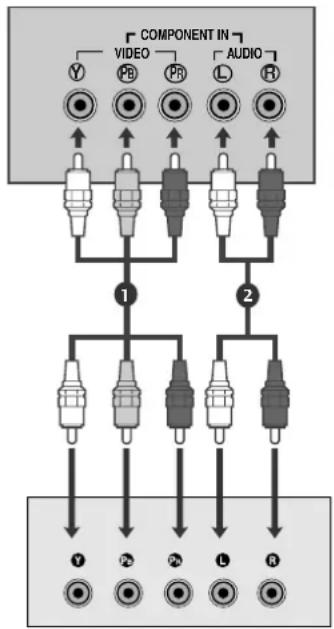

Tilslutning med t komponentkabel

1 Tilslut videoudgangene (Y, PB, PR) på DVD-afspilleren til bøsningerne COMPONENT IN VIDEO på tv'et.
2 Tilslut lydudgangene på DVD-afspilleren til COMPONENT IN AUDIO-indgangsbøsningerne på tv'et.
3 Tænd DVD-afspilleren, og læg en DVD i.
4 Vælg Component-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.
5 Du finder betjeningsinstruktioner i brugervejledningen til DVD-afspilleren.

Du opnår en bedre billedkvalitet ved at tilslutte en DVD-afspiller til komponentindgangsportene som vist herunder.

Komponentporte på tv'et	Y	P_B	P_R
Video-udgangsporte på DVD-afspilleren	Y	P_B	P_R
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

Tilslutning med t scart-kabel

1 Tilslut DVD-afspillerens scart-stik med tv'ets AV1-scart-stik.Anvend et afskærmet kabel.
2 Tænd DVD-afspilleren,og læg en DVD i.
3 Vælg AV1-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.

-Hvis den er tilsluttet til AV2-scart-stikket,skal du vælge AV2-indgangskilden.

4 Du finder betjeningsinstruktioner i brugervejledningen til DVD-afspilleren.

! BEMÆRK

Hvis du vil bruge EURO-scartkablet, skal du bruge det signalafskærmede Euro-scartkabel.

AV 1 AV 2 AUDIO/ VIDEO (R) AUDIO (L)

TILSLUTNING AF EKSTERNT UDSTYR

Tilslutning med t S-Video-kabel

(Undtagen 19/22LS4D*, 32/37/42LG20*, 32/42LG32**, 42/50PG10**)

1 Tilslut DVD-afspillerens S-VIDEO-udgang til tv'ets S-VIDEO-indgang.
2 Tilslut DVD-afspillerens lydudgange til tv'ets AUDIO-indgangsstik.
3 Tænd DVD-afspilleren,og læg en DVD i.
4 Vælg AV3-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.
5 Betjeningsinstruktioner findes i brugervejledningen til DVD-afspilleren.

POMDA CARD SLOT HDMI IN 3 VIDEO AUDIO-R AV IN 3 VIDEO S-VIDEO 1 6 ANT IN OUT SW-CH 1 2

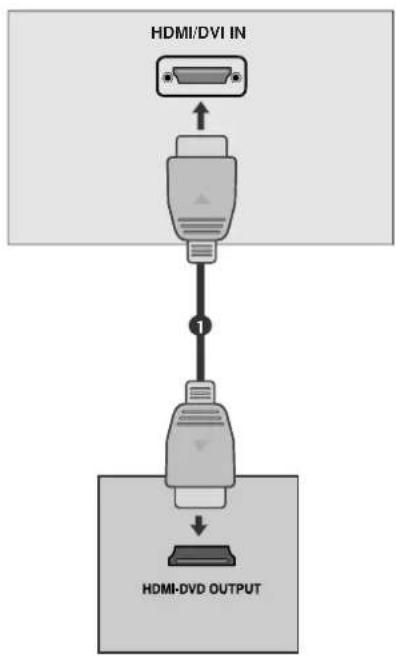

Tilslutning med t HDMI-kabel

1 Slut DVD-afspillerens HDMI-udgang til HDMI/DVI IN, HDMI/DVI IN 1, HDMI IN 2 eller HDMI IN 3-stikket på tv 'et.
2 Vælg HDMI/DVI, HDMI1, HDMI2 eller HDMI3-indgangskilden ved hjælp af knappen INPUT på fjern-betjeningen.
3 Betjeningsinstruktioner findes i brugervejledningen til DVD-afspilleren.

! BEMÆRK

Tv'et kan modtage video- og lydsignalet samtidig ved brug af et HDMI-kabel.
Hvis DVD-afspilleren ikke understøtter automatisk HDMI, skal du indstille udgangsopløsningen.

■ Du undgår billedstøj (interferens) ved at placere videobåndoptageren i passende afstand fra tv'et.
■ Hvis du anvender 4:3-billedformatet, kan de faste skærmens sider forblive synlige på skærmen.

Tilslutning med et RF-kabel

1 Tilslut videobåndoptagerens ANT OUT-stik til tv'ets ANTENNA IN.
2 Tilslut antennekablet til ANT IN-stikket på videobåndoptageren.
3 Tryk på knappen PLAY på videobåndoptageren, og afstem det program, du vil se, mellem tv'et og videobåndoptageren.

TILSLUTNING AF EKSTERNT UDSTYR

Tilslutning med t scart-kabel

1 Tilslut videobåndoptagerens scart-stik med tv'etsAV1-scart-stik.Anvend et afskærmet kabel.
2 Sæt et videobånd i videobåndoptageren, og tryk på PLAY på videobåndoptageren. (Se betjeningsvejledningen til videobåndoptageren).
3 Vælg AV1-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.
4 Hvis den er tilsluttet til AV2-scart-stikket,skal du vælge AV2-indgangskilden.

! BEMÆRK

▶ Hvis du vil bruge EURO-scartkablet, skal du bruge det signalafskærmede Euro-scartkabel.

AV 1 AV 2 AUDIO/ VIDEO (R) AUDIO (L)

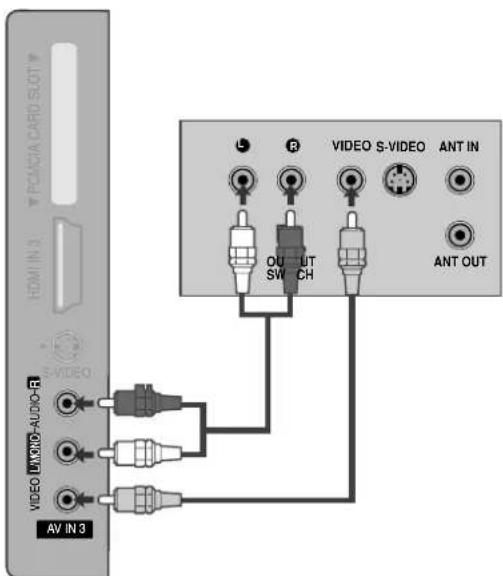

Tilslutning med t RCA-kabel

(Undtagen 19/22LS4D*, 42/50PG10**)

1 F rbind AUDIO/VIDEO-bøsningerne mellem tv'et og videobåndoptageren.Sørg for,at stikkenes farver passer sammen (video =gul,venstre lydindgang (L)=hvid og højre lydindgang (R)=rød).
2 Sæt et videobånd i videobåndoptageren, og tryk på PLAY på videobåndoptageren. (Se betjeningsvejledningen til videobåndoptageren).
3 Vælg AV3-indgangskilden ved at trykke på knappen INPUT på fjernbetjeningen.

! BEMÆRK

Hvis du har en videobåndoptager med mono-lyd, skal du slutte lydkablet fra videobåndoptageren til stikketAUDIO L/MONO (Venstre lydindgang/mono) på tvapparatet.

HDMI IN 3 PCMCIA CARD SLOT S-VIDEO VIDEO LIVIO-AUDIO-R AV IN 3 L R OUT SW CH VIDEO S-VIDEO ANT IN ANT OUT

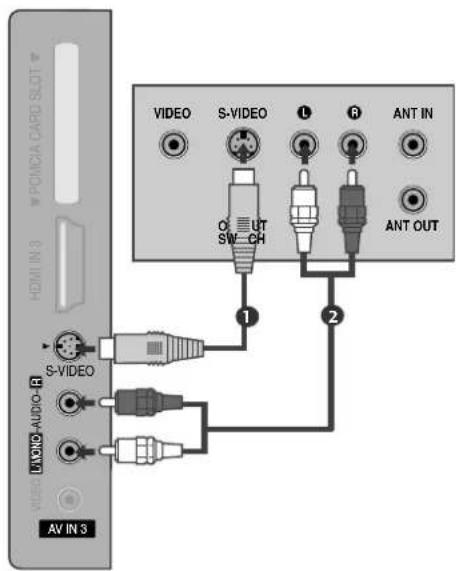

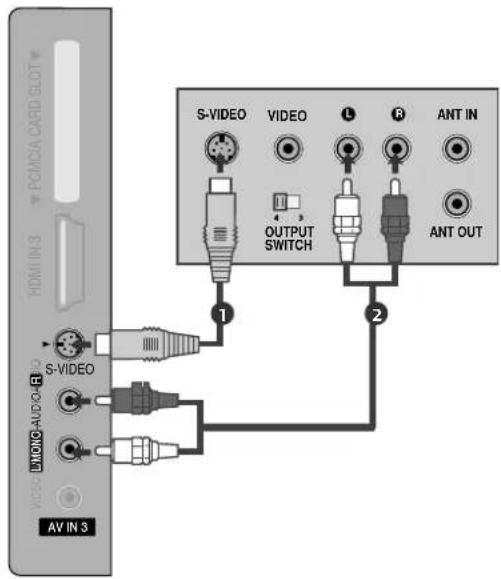

Tilslutning med t S-Video-kabel

(Undtagen 19/22LS4D*, 32/37/42LG20**, 32/42LG32*, 42/50PG10**)

1 Tilslut videobåndoptagerens S-VIDEO-udgang til tv'ets S-VIDEO-indgang. Billedkvaliteten forbedres sammen lignet med normal Composite-indgang (RCA-kabel).
2 Tilslut videobåndoptagerens lydudgange til tv'ets AUDIO-indgangsstik.
3 Sæt et videobånd i optageren, og tryk på PLAY på optageren. (Sebetjeningsvejledningen til videobåndop tageren).
4 Vælg AV3-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.

! BEMÆRK

Hvis både S-VIDEO- og VIDEO-stik samtidig er forbundet med S-VHS VCR, kan der kun modtages S-VIDEO.

HDMI IN 3 VICO AUDIO-R AV IN 3 S-VIDEO OUTPUT SWITCH 1 2 S-VIDEO VIDEO L R ANT IN ANT OUT

TILSLUTNING AF EN ANDEN AV-KILDE

(Undtagen 19/22LS4D*, 42/50PG10**)

1 F rbind AUDIO/VIDEO-bøsningerne mellem tv'et og videobåndoptageren.Sørg for,at stikkenes farver passer sammen (video = gul,venstre lydindgang (L)=hvid og højre lydindgang (R)=rød).
2 Vælg AV3 -indgangskilden ved at trykke på knappen INPUT på fjernbetjeningen.
3 Betjen det tilsvarende eksterne udstyr. Se betjeningsvejledningen til det eksterne udstyr.

Videokamera Videospilmaskine HDMI IN 3 AV IN 3 VIDEO L/100C-AUDIO-RS VIEO 1 VIDEO L B

TILSLUTNING AF EKSTERNT UDSTYR

INDSÆTTELSE AF CI-MODUL

• Dette modul bruges til at få vist kodede udsendelser (betalingstjenester) i digital tv-tilstand.
• Denne funktion er ikke tilgængelig i alle lande.

1 Indsæt Cl-modulet iPCMCIA CARD SLOT-stikket på tv'et som vist.

Yderligere oplysninger findes på s. 54.

PCMCIA CARD SLOT 1

INDSTILLING AF PC

De e tv er udstyre med Plug and Play, som be yder, a pc'en automatisk justeres efter tv'e s indstillinger.

Tilslutning med t 15-bens D-sub-kabel

1 Slut pc'ens RGB-udgang til stikket RGB IN (PC) på tv'et.
2 Tilslut pc-lydindgangen til tv'ets AUDIO IN (RGB/DVI) indgang.
3 Tænd for pc 'en og tv 'et.
4 Vælg RGB-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.

RGB (PC) IN AUDIO IN (RGB/DVI) RGB OUTPUT AUDIO

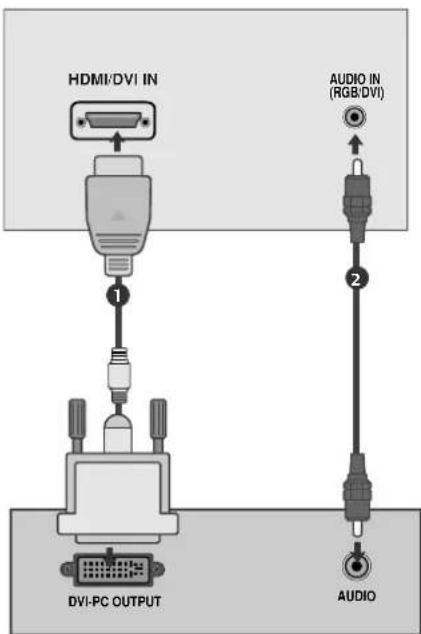

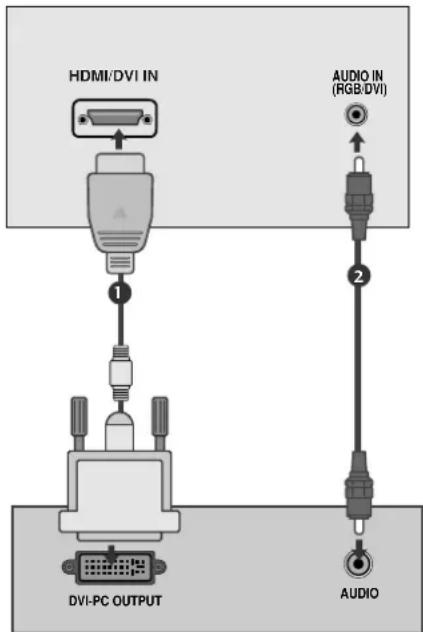

Tilslutning med t HDMI to DVI-kabel

1 Forbind pc'ens DVI-indgang til tv-apparatets HDMI/DVI IN, HDMI/DVI IN 1 (DVI) eller HDMI/DVI IN 1-stik.
2 Slut top-set-boksens lydudgange til bøsningen AUDIO IN (RGB/DVI) på tv 'et.
3 Tænd for pc'en og tv'et.
4 Vælg HDMI/DVI eller HDMI 1-indgangskilden ved hjælp af knappen INPUT på fjernbetjeningen.

HDMI/DVI IN AUDIO IN (RGB/DVI) DVI-PC OUTPUT AUDIO

! BEMÆRK

▶ Forbind en pc med apparatet for at nyde levende billeder og lyd.
▶ Undgå at have et fast billede på tv-skærmen i længere tid. Det faste billede kan efterlade permanent aftryk på skærmen. Brug en pauseskærm, när det er muligt.
▶Tilslut en pc i porten RGB (PC) eller HDMI IN (eller HDMI/DVI IN) på tv'et, og skift pc'ens udgangsopløsning i overensstemmelse hermed.
Der kan følge støj med opløsning, lodret mønster, kontrast eller lysstyrke i pc-tilstand. I givet fald ændres pc-tilstanden til en anden opløsning eller opdateringshastigheden til en anden hastighed, eller lysstyrken og kontrasten justeres i menuen, indtil støjen er fjernet. Hvis pc-grafikkortets hastighed ikke kan ændres, skiftes det ud med et andet, eller producenten af grafikkortet kontaktes.
▶ Synkroniseringsindgangsformatet for vandrette og lodrette frekvenser er separat.
▶ Tilslut signalkablet fra pc'ens skærmudgangsport til tv'ets RGB (PC)-port, eller tilslut signalkablet fra pc'ens HDMI-udgangsport til tv'ets HDMI IN-port (eller HDMI/DVI IN).

• Tilslut lydkablerne fra pc'en til lydindgangen på tv'et. (Der følger ikke lydkabler med tv'et).
  Hvis du bruger et lydkort, skal du foretage de nødvendige lydindstillinger på pc'en.
  Hvis pc'ens skærmkort ikke kan overføre et analogt og et digitalt RGB-signal på samme tid, skal du tilslutte pc'en til enten RGB eller HDMI IN (eller HDMI/DVI IN) for at få vist pc'ens skæmbillede på tv'et.
  Hvis pc'ens skærmkort kan overføre et analogt og et digitalt RGB-signal på samme tid, skal du indstille tv'et til enten RGB eller HDMI (tv'et angiver automatisk den anden indstilling ved hjælp af Plug and Play).
  ▶ DOS-tilstanden fungerer muligvis ikke med bestemte skærmkort, hvis du bruger et HDMI til DVI-kabel.
  Hvis du bruger et for langt RGB-PC-kabel, er der muligvis støj på skærmen. Vi anbefaler at bruge under 5 m kabel. Det giver den bedste billed-kvalitet.

TILSLUTNING AF EKSTERNT UDSTYR

Skærmindstilling i pc-tilstand

Nulstilling af skærm

Denne funktion fungerer i følgende tilstande: RGB[PC].

BILLEDE Kontrast : 70 Lys : 50 Skarphed : 50 Farve : 50 Farvetone : 0 Avanceret betjening Nulstil billede Skærm SKÆRM Opløsning Auto. konfig. Position Størrelse Phase Pc-indstilling Flyt OK FETURN Fang.

Vælg BILLEDE.

Vælg SKÆRM.

Vælg Pc-indstilling.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

Justering af skæmbilledets placering, størrelse og fase

Hvis billedet ikke er skarpt efter den automatiske indstilling, og især hvis tegnene hopper, skal du jus-tere billedfasen manuelt.

Denne funktion fungerer i følgende tilstande: RGB[PC].

BILLEDE • Kontrast : 70 • Lys : 50 • Skarphed : 50 • Farve : 50 • Farvetone : 0 • Avanceret betjening • Nulstil billede Skærm

SKAERM Oplösning Auto. konfig. Position Størrelse Phase Pc-indstilling Flyt RETURN Forg.

Vælg BILLEDE.

Vælg SKÆRM.

Vælg Position, Størrelse eller Phase (Fase).

Foretag de ønskede justeringer.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

TILSLUTNING AF EKSTERNT UDSTYR

Valg af opløsning

Denne funktion fungerer i følgende tilstande: RGB[PC].

BILLEDE Krontrast : 70 Lys : 50 Skarphed : 50 Farve : 50 Farvetone : 0 Avanceret betjening Nulstil billede Skærm SKÆRM Flyt RELLIN forg. 1024 x 768 Auto. konfig. 1280 x 768 1360 x 768 Position 1366 x 768 Undtagen PLASMA-TV Phase Pc-indstilling

Vælg BILLEDE.

Vælg SKÆRM.

Vælg Opløsning.

Vælg den ønskede opløsning.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

AUTOMATISK JUSTERING (KUN TILSTANDEN RGB-[PC])

Justerer automatisk billedpositionen og formindsker billedrystelser. Hvis billedet efter justering stadig ikke er perfekt, fungerer tv-apparatet kor-rekt, men trænger til yderligere juster-ing.

Auto Konfig.

Denne funktion bruges til automatisk justering af skærmposition, ur og fase. Det viste billede forsvinder i nogle få sekunder, mens den automatiske indstilling er i gang.

BILLEDE • Kontrast : 70 • Lys : 50 • Skarphed : 50 • Farve : 50 • Farvetone : 0 • Avanceret betjening • Nulstil billede Skærm

SKAERM Flyt RETURN Fong. Oplösning Auto. konfig. Position Størrelse Phase Pc-indstilling Indstil

Vælg BILLEDE.

Vælg SKÆRM.

Vælg Auto. konfig.

(Automatisk konfiguration).

Vælg Jla

• Hvis billedets position stadig ikke er korrekt, skal du benytte funktionen til automatisk justering igen.
• Hvis det er nødvendigt at justere billedet igen efter den automatiske justering i RGB (PC), kan du justere position, størrelse eller fase.
• Hvis billedets position stadig ikke er korrekt, skal du benytte funktionen til automatisk justering igen.

• Hvis det er nødvendigt at justere billedet igen efter den automatiske justering i RGB (PC), kan du justere position, størrelse eller fase.

• Tryk på knappenMENU for at vende tilbage til normal tv-visning.

• Tryk på knappenRETURN (Tilbage) for at gå til forrige menuskærm.

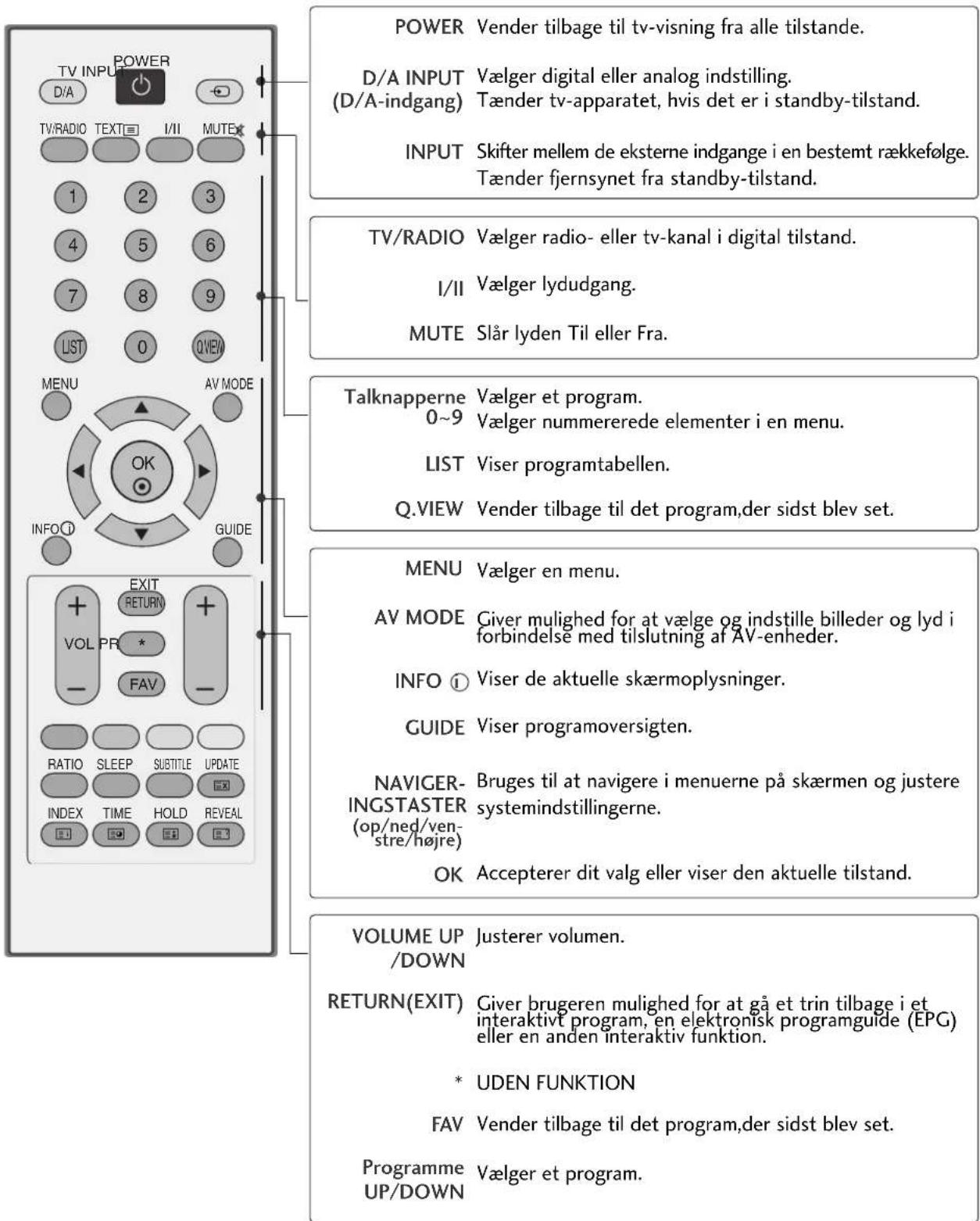

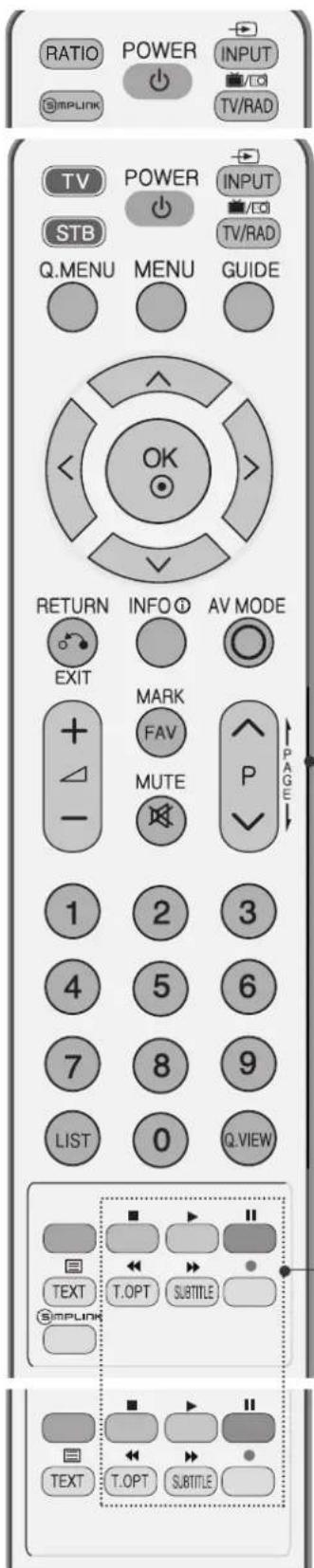

Når du bruger fjernbetjeningen, skal du pege på fjernbetjeningssensoren på tv'et.

POWER Vender tilbage til tv-visning fra alle tilstande. D/A INPUT Vælger digital eller analog indstilling. (D/A-indgang) Tænder tv-apparatet, hvis det er i standby-tilstand. INPUT Skifter mellem de eksterne indgange i en bestemt rækkefølge. Tænder fjernsynet fra standby-tilstand. TV/RADIO Vælger radio- eller tv-kanal i digital tilstand. I/II Vælger lydudgang. MUTE Slår lyden Til eller Fra. Talknapperne Vælger et program. 0~9 Vælger nummererede elementer i en menu. LIST Viser programtabellen. Q.VIEW Vender tilbage til det program,der sidst blev set. MENU Vælger en menu. AV MODE Giver mulighed for at vælge og indstille billeder og lyd i forbindelse med tilslutning af AV-enheder. INFO ① Viser de aktuelle skærmoplysninger. GUIDE Viser programoversigten. NAVIGERINGSTASTER Bruges til at navigere i menuerne på skærmen og justere systemindstillingerne. (op/ned/ven- stre/højre) OK Accepterer dit valg eller viser den aktuelle tilstand. VOLUME UP Justerer volumen. /DOWN RETURN(EXIT) Giver brugeren mulighed for at gå et trin tilbage i et interaktivt program, en elektronisk programguide (EPG) eller en anden interaktiv funktion. * UDEN FUNKTION FAV Vender tilbage til det program,der sidst blev set. Programme Vælger et program. UP/DOWN

TV INPUT POWER D/A TV/RADIO TEXT I/II MUTEX 1 2 3 4 5 6 7 8 9 LIST 0 QVIEW MENU AV MODE OK INFO GUIDE VOL PR EXIT RETURN * FAV RATIO SLEEP SUBTITLE UPDATE INDEX TIME HOLD REVEAL 1

1 TELETEKST- Disse knapper bruges til teletekst. knapper Yderligere oplysninger finder du i afsnittet 'Teletekst'.

FARVEDE Disse knapper bruges til teletekst (kun modeller med KNAPPER TELETEKST) eller Program Sortering.

RATIO(RATI) Vælger det ønskede billedformat.

SLEEP Indstiller dvaletilstand.

SUBTITLE Henter de foretrukne undertekster i digital tilstand. (Undertekster)

INSTALLATION AF BATTERIER

• Åbn dækslet til batterirummet på bagsiden.
  Isæt to 1,5 V AAA-batterier korrekt efter polaritetsangivelsen (+ med +, - med -). Bland ikke gamle bat-terier med nye.
  ■ Luk dækslet.

SE TV/PROGRAMSTYRING POWER Vender tilbage til tv-visning fra alle tilstande. INPUT Skifter mellem de eksterne indgange i en bestemt rækkefølge. Tænder fjernsynet fra standby-tilstand. TV/RAD Vælger radio- eller tv-kanal i digital tilstand. GUIDE Viser programoversigten. INFO ① Viser de aktuelle skærmoplysninger. ① TELETEKST- Disse knapper bruges til teletekst. knapper Yderligere oplysninger finder du i afsnittet 'Teletekst'. AV MODE Giver mulighed for at vælge og indstille billeder og lyd i forbindelse med tilslutning af AV-enheder. Talknapperne Vælger et program. 0~9 Vælger nummererede elementer i en menu. LIST Viser programtabellen. Q.VIEW Vender tilbage til det program,der sidst blev set. MENU Vælger en menu. Rydder alle visninger på skærmen og vender tilbage til tv-visning fra alle menuer. Q. MENU Vælg den ønskede indstilling i hurtigmenuen. NAVIGER- INGSTASTER Bruges til at navigere i menuerne på skærmen og justere systemindstillingerne. (op/ned/ven- stre/højre) OK Accepterer dit valg eller viser den aktuelle tilstand. RETURN(EXIT) Giver brugeren mulighed for at gå et trin tilbage i et interaktivt program, en elektronisk programguide (EPG) eller en anden interaktiv funktion. RATIO(RATI) Vælger det ønskede billedformat.

POWER INPUT INFO Φ TEXT AV MODE GUIDE 1 2 3 4 5 6 7 8 9 LIST 0 Q VIEW Q.MENUMENU OK RETURN RATIO EXIT MARK FAV * MUTE P PAGE * T.OPT SUBTITLE

VOLUME + /- Justerer volumen.

FAV Vender tilbage til det program, der sidst blev set.

* UDEN FUNKTION

MUTE Slår lyden Til eller Fra.

Isæt to 1,5 V AAA-batterier korrekt efter polaritetsangivelsen (+ med +, - med -). Bland ikke gamle bat-terier med nye.

■ Luk dækslet.

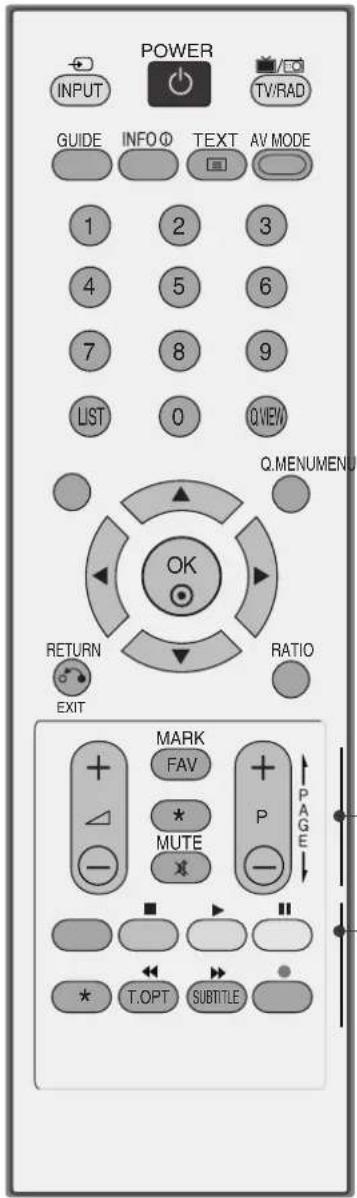

SE TV/PROGRAMSTYRING 1 MODE Vælger fjernbetjeningstilstandene. POWER Vender tilbage til tv-visning fra alle tilstande. INPUT Skifter mellem de eksterne indgange i en bestemt rækkefølge. Tænder fjernsynet fra standby-tilstand. TV/RAD Vælger radio-, tv- og DTV-kanal. RATIO(RATI) Vælger det ønskede billedformat. Q. MENU Vælg den ønskede indstilling i hurtigmenuen. MENU Vælger en menu. Rydder alle visninger på skærmen og vender tilbage til tv-visning fra alle menuer. GUIDE Viser programoversigten. NAVIGER- INGSTASTER Bruges til at navigere i menuerne på skærmen og justere systemmindstillingerne. (op/ned/ven- stre/højre) OK Accepterer dit valg eller viser den aktuelle tilstand. RETURN(EXIT) Giver brugeren mulighed for at gå et trin tilbage i et interaktivt program, en elektronisk programguide (EPG) eller en anden interaktiv funktion. INFO i Viser de aktuelle skærmoplysninger. AV MODE Giver mulighed for at vælge og indstille billeder og lyd i forbindelse med tilslutning af AV-enheder. FARVEDE Disse knapper bruges til teletekst (kun modeller med KNAPPER TELETEKST)eller Program Sortering. 2 TELEKST- Disse knapper bruges til teletekst. knapper Yderligere oplysninger finder du i afsnittet 'Teletekst'. SUBTITLE Henter de foretrukne undertekster i digital tilstand. (Undertekster) 3 Se en list over AV-enheder, der er sluttet til tv-apparatet. Når du trykker på denne knap, vises menuen Simplink på skærmen. 3 TEXT T.OPT SUBTITLE 2 TEXT T.OPT SUBTITLE

RATIO POWER INPUT Simplink TV/RAD TV POWER INPUT STB Q.MENU MENU GUIDE OK RETURN INFO AV MODE EXIT MARK P + FAV ↑ - MUTE P 1 2 3 4 5 6 7 8 9 LIST 0 Q.VIEW Page TEXT T.OPT SUBTITLE Simplink TEXT T.OPT SUBTITLE

VOLUME + /- Justerer volumen.

FAV Vender tilbage til det program, der sidst blev set.

MUTE Slår lyden Til eller Fra.

SIDE OP/NED Gå fra en fuld skærmside med oplysninger til den næste eller forrige side.

Talknapperne Vælger et program.

0\~9 Vælger nummererede elementer i en menu.

LIST Viser programtabellen.

Q.VIEW Vender tilbage til det program, der sidst blev set.

SIMPLINK-bet-jeningsknapper Styrer simplink-funktionen.

INSTALLATION AF BATTERIER

• Åbn dækslet til batterirummet på bagsiden.
  Isæt to 1,5 V AAA-batterier korrekt efter polaritetsangivelsen (+ med +, - med -). Bland ikke gamle bat-terier med nye.
  ■ Luk dækslet.

- Når du tænder for tv'et, kan du bruge dets funktioner.

1 Tilslut først strømkablet korrekt. På dette tidspunkt skifter tv'et til standbytilstand.

2 Tv'et tændes i standbytilstand ved at trykke på knappen ⓄI, INPUT eller P (eller P ▲▼) på tv'et eller trykke på knappen POWER, INPUT, D/A, P ∧ ∨ (eller (PR + - eller P + -)) eller tallene (0.9) på fjernbetjeningen.

Opsætning

Hvis skæmmenuen vises på tv-skærmen, når tv'et tændes, kan du angive indstillinger forsprog, tilstand, land, tidszone og automatisk programindstilling.

BEMÄRK:

a. Skæmmenuen forsvinder automatisk efter ca. 40 sekunder, hvis du ikke trykker på en knap.

b. Tryk på knappen RETURN for at ændre den aktuelle skæmmenu til den forrige skæmmenu.

c. Nogle af DTV-funktionerne kan muligvis ikke anvendes i lande uden fastlagte standarder for DTV-udsendelser. De gældende forhold for udsendelse af DTV er bestemmende for, hvilke funktioner der er tilgængelige.

d. Tilstanden "Home" (Hjem) er den optimale indstilling, hvis tv-apparatet står i hjemmet. Det er tv'ets standardtilstand.

e. Tilstanden "In Store" (I butik) er den optimale indstilling, hvis tv-apparatet anvendes i et butiksmiljø. Hvis en bruger ændre billedkvalitetsdata, initialiseres produktet i tilstanden "In Store" (I butik) med den billedkvalitet, der er angivet af os, efter en bestemt tidsperiode.

f. Tilstanden (Home, In Store) kan ændres ved at vælge Factory Reset (Gendan fabriksindstillinger) i menuen OPTION (Indstilling).

PROGRAMVALG

1 Tryk på P ∧ ∨ (eller (PR + - eller P + -)) eller NUMBER-knapperne for at vælge et programnummer.

REGULERING AF VOLUMEN

1 Tryk på knappen VOL++-(eller △ + -) for at regulere volumen.

Hvis du vil slå lyden fra, skal du trykke på MUTE-knappen.

Du kan annullere denne funktion ved at trykke på knappen MUTE, VOL++ (eller △ + -), eller I/II.

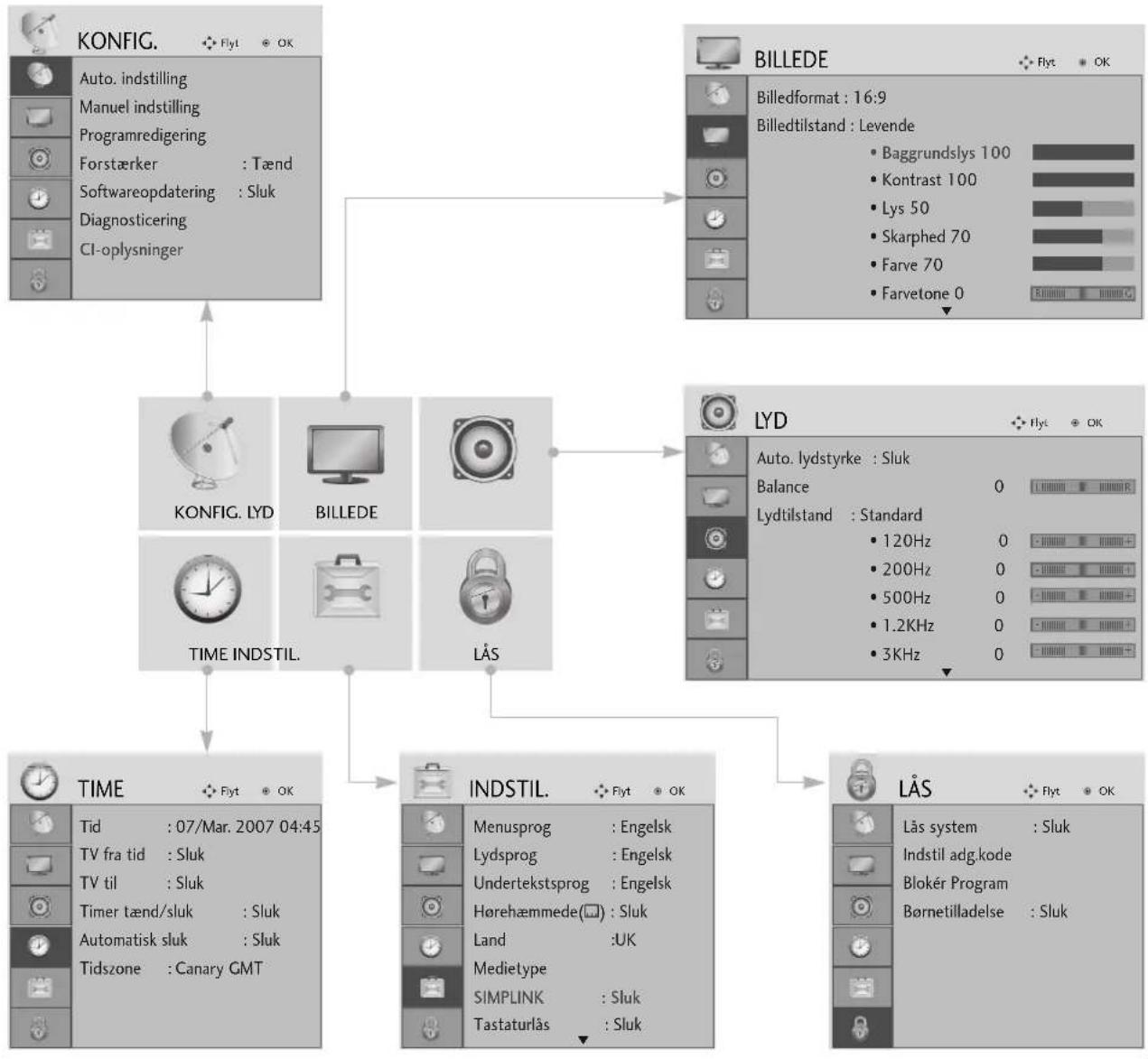

VALG OG JUSTERING MED MENUER PÅ SKÆRMEN

Visningen på dit tv kan afvige en smule fra det, som er vist i denne vejledning.


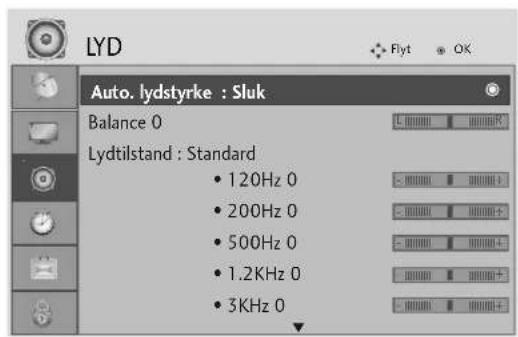

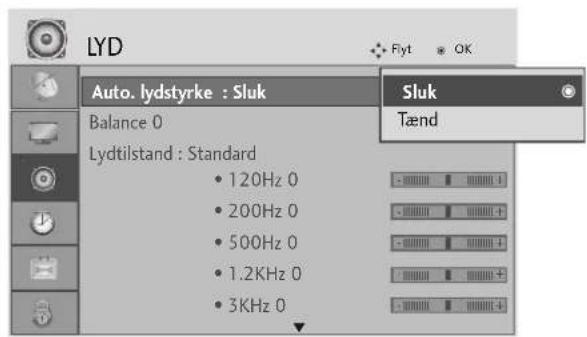

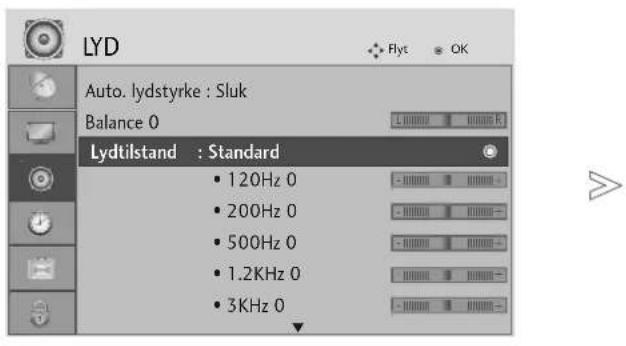

    V["LYD"] --> W["Auto. lydstyrke : Sluk"]
    V --> X["Balance 0"]

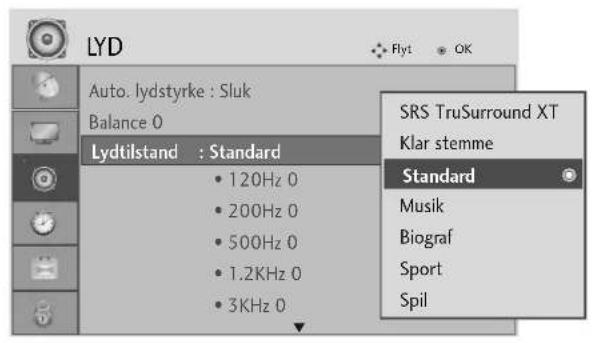

    V --> Y["Lydtilstand : Standard"]
    V --> Z["120Hz 0"]
    V --> AA["200Hz 0"]
    V --> AB["500Hz 0"]
    V --> AC["1.2KHz 0"]
    V --> AD["3KHz 0"]
    R --> AE["TIME"]
    R --> AF["INDSTIL."]
    R --> AG["LåS"]
    AE --> AH["Tid : 07/Mar. 2007 04:45"]
    AE --> AI["TV fra tid : Sluk"]
    AE --> AJ["TV til : Sluk"]
    AE --> AK["Timer tænd/sluk : Sluk"]
    AE --> AL["Automatisk sluk : Sluk"]
    AE --> AM["Tidszone : Canary GMT"]
    AF --> AN["Menusprog : Engelsk"]
    AF --> AO["Lydsprog : Engelsk"]
    AF --> AP["Undertekstsprog : Engelsk"]
    AF --> AQ["Hørehæmmede(☐) : Sluk"]
    AF --> AR["Land :UK"]
    AF --> AS["Medietype"]
    AF --> AT["SIMPLINK : Sluk"]
    AF --> AU["Tastaturlås : Sluk"]
    AG --> AV["Lås system : Sluk"]
    AG --> AW["Indstil adg.kode"]
    AG --> AX["Blokér Program : Sluk"]

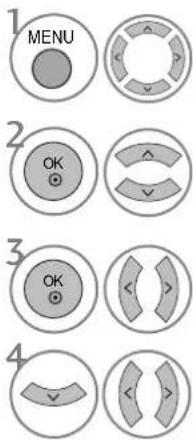

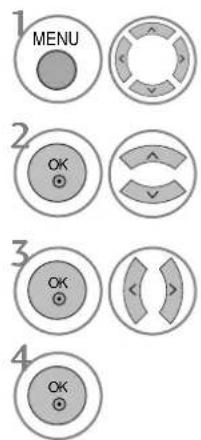

1 MENU 2 OK 3 OK Flyt ti

Vis hver menu.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

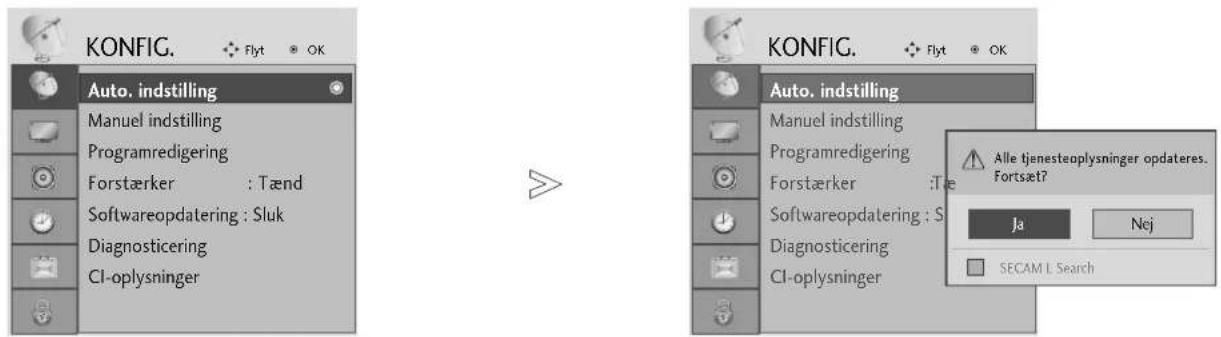

Brug denne indstilling til at finde og gemme alle programmerne.

Når du starter den automatiske programmering, bliver alle de gemte tjenesteoplysninger slettet.

KONFIG. Flyt OK Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger KONFIG. Flyt OK Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger Alle tjenesteoplysninger opdateres. Fortsæt? Ja Nej SECAM L Search

Vælg KONFIG..

Vælg Auto. indstilling.

Vælg J a

Aktiver Auto. indstilling.

• Brug TALKNAPPERNE til at indtaste en adgangskode med fire cifre, når indstillingen Lås system 'Tænd' (Lås system "Til") er valgt.
  •Hvis du vil fortsætte den automatiske indstilling, skal du vælge Jlaved hjælp af knappen < > .Tryk derefter på knappen OK. Ellers skal du vælge Nej.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.

• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

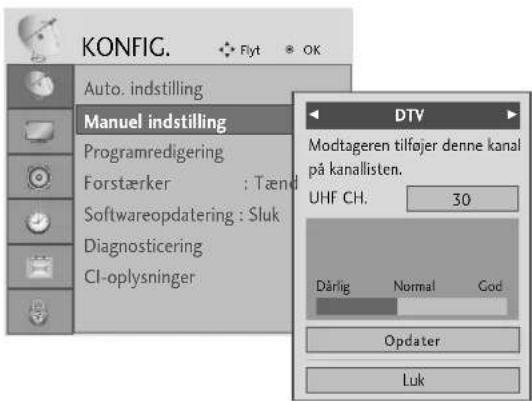

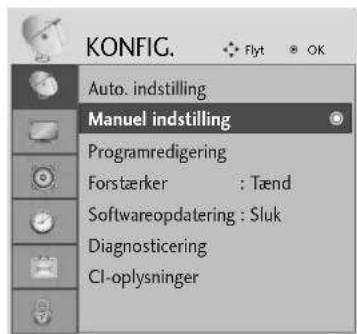

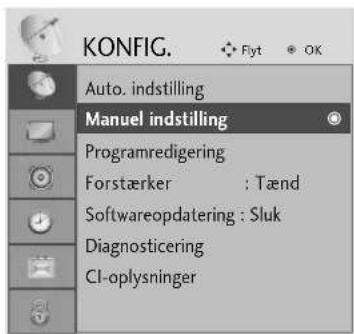

Den manuelle indstillingsfunktion kan bruges til at føje programmer manuelt til programlisten.

KONFIG. Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger

KONFIG. Flyt OK Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger DTV Modtageren tilføjer denne kanal på kanallisten. UHF CH. 30 Därlig Normal God Opdater Luk

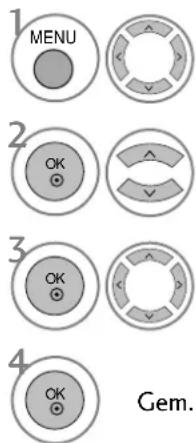

1 MENU 2 OK 3 OK 4

Vælg KONFIG..

Vælg Manuel indstilling).

Vælg DTV.

Vælg det ønskede kanalnummer.

- Brug TALKNAPPERNE til at indtaste en adgangskode med fire cifre, når indstillingen Lås system 'Tænd' (Lås system "Til") er valgt.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

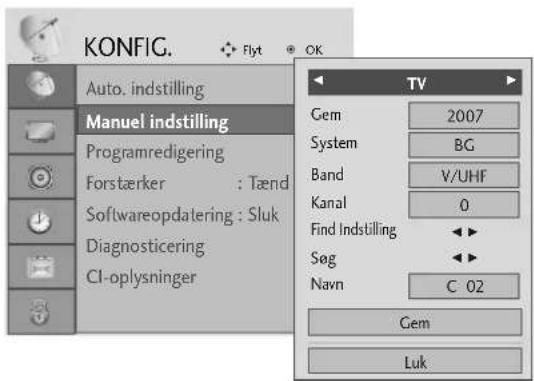

Med manuel programindstilling kan du let indstille og arrangere stationerne i denne rækkefølge, du ønsker.

KONFIG. Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger

KONFIG. Flyt OK Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger TV Gem 2007 System BG Band V/UHF Kanal 0 Find Indstilling Seg Navn C 02 Gem Luk

Vælg KONFIG..

Vælg Manuel indstilling.

Vælg TTVV

eller

Vælg det ønskede programnummer.

Vælg et tv-system.

Vælg V/UHF eller Kabel.

eller

Vælg det ønskede kanalnummer.

Start søgningen.

Vælg Gem.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

- Brug TALKNAPPERNE til at indtaste en adgangskode med fire cifre, när indstillingen Lås system 'Tænd' (Lås system "Til") er valgt.

• LSECAM L/L' (Frankrig)
BG : PAL B/G, SECAM B/G (Europa/∅steuropa/ Asien/New Zealand/Mellemøsten /Afrika/Australien)
I : PAL I/II (Storbritannien/Irland/Hong Kong/Sydafrika)
DK : PAL D/K, SECAM D/K (∅steuropa/Kina/Afrika/CIS-lande)
Gentag trin 4 til 9 for at gemme en ny kanal.

■ Tilskrive et stationsnavn

Du kan også tilskrive et stationsnavn på fem tegn til hvert programnummer.

Vælg KONFIG..

Vælg Manuel indstilling.

Vælg TTVV

Vælg Navn.

Vælg placering, og vælg det andet tegn osv. Du kan benytte bogstaverne A til Z, tallene 0 til 9, +/- og mellemrum.

Vælg Luk.

Vælg Gem.

Finjustering

Det er normalt kun nødvendigt at finindstille, hvis modtagelsen er dårlig.

Vælg KONFIG..

Vælg Manuel indstilling.

Vælg TTVV

Vælg Find Indstilling.

Foretag en finindstilling, så du opnår det bedste billede og den bedste lyd.

Vælg Gem (Gem).

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

Hvis et programnummer springs over, betyder det, at du ikke kan vælge dette nummer med knappen P ∧ ∨ (eller (PR + - eller P + -)), mens du ser tv.

Hvis du vil vælge et program, der er blevet sprunget over, skal du indtaste programnummeret direkte med TALK-NAPPERNE eller vælge det i menuen Programme edit (Programredigering).

Med denne funktion kan du springe gemte programmer over.

I nogle lande er det muligt at flytte et programnummer kun ved hjælp af den GULE knap.

KONFIG. Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger

Vælg KONFIG..

Vælg Programredigering.

- Brug TALKNAPPERNE til at indtaste en adgangskode med fire cifre, när indstillingen Lås system 'Tænd' (Lås system "Til") er valgt.

Gå til skæmbilledet Programredigering.

Vælg et program, der skal gemmes eller springes over.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

(I TILSTANDEN DTV/RADIO)

■ Springe over et program

Vælg et programnummer, der skal springs over.

Marker det program, der skal springs over, med blåt.

Deaktiver overspringningen af programmet.

• Når et programnummer er skippet (springes over), betyder det, at du ikke kan vælge det med P ∧ √ (eller (PR + - eller P + -)) knappen ved normal TV anvendelse.
• Hvis du vil vælge det program, der er blevet sprunget over, skal du indtaste programnummeret direkte med TALKNAPPERNE eller vælge det i menuen Programme edit (Programredigering).

■ Valg af et foretrukket program

Vælg nummeret på dit favoritprogram.

- Det valgte program føjes automatisk til listen over foretrukne programmer.

Denne funktion sætter Dem i stand til at slette eller skippe lagrede programmer.

■ Automatisk sortering

Start Auto Sort (Automatisk sortering).

- Når du har aktiveret den automatiske sorteringsfunktion, kan du ikke længere redigere programmer.

■ Slette et program

Vælg et programnummer, der skal slettes.

- Det markerede program slettes, og de efterfølgende programmer flyttes en position fremad.

Marker det programnummer, der skal slettes, med rødt.

Deaktiver sletningen af programmet.

■ Flytte et program

Vælg et programnummer, der skal flyttes.

Marker det programnummer, der skal flyttes, med GULT.

Deaktiver flytningen af programmet.

■ Springe over et program

Vælg et programnummer, der skal springs over.

- Når et programnummer er skippet (springes over), betyder det, at du ikke kan vælge det med P ∧ ∨ (eller (PR + - eller P + -)) knappen ved normal TV anvendelse.

Marker det program, der skal springs over, med blåt.

- Hvis du alligevl ønsker at vælge et skippet programnummer, så vælg det med NUM-MERTASTERNE eller vælg det i programredigeringsmenuen.

Deaktiver overspringningen af programmet.

■ Valg af et foretrukket program

Vælg nummeret på dit favoritprogram.

- Det valgte program føjes til listen over foretrukne programmer.

FORSTÆRKER (FORSTÆRKER) (I DIGITAL TILSTAND)

Hvis modtagelsen er dårlig, skal du slå Booster (Forstærker) til.

KONFIG. Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger

KONFIG. Auto. indstilling Manuel indstilling Programredigering Forstærker : Tæn Sluk Softwareopdatering : Sluk Tænd Diagnosticering CI-oplysninger

Vælg KONFIG. (Opsætning).

Vælg Forstærker.

Vælg Tænd eller Sluk.

Gem.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

KONFIG. Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Sluk Diagnosticering Tænd CI-oplysninger

Vælg KONFIG..

Vælg Softwareopdatering.

Vælg Tænd eller Sluk.

- Hvis du vælger Tænd, vises der en meddelelsesboks, som angiver, at der er fundet ny software.

Gem.

\* Ved softwareopdatering

I forbindelse med overførsel af oplysninger om opdateret digital software kan følgende menu blive vist på tv-skærmen.

Hvis menuen Software Update (Softwareopdatering) er indstillet til "Off" (Fra), vises der en meddelelse om, at du skal vælge "On" (Til).

Vælg Jl aved hjælp af knapperne < >, når du ser følgende billede.

Når der slukkes for strømmen, startes overførslen af opdateringen. Hvis der tændes for strømmen under opdateringen, vises der status for opdateringen.

Når opdateringen af softwaren er fuldført, genstartes systemet.

• Vær opmærksom på følgende i forbindelse med softwareopdateringer:
• Strømmen til tv-apparatet må ikke afbrydes.
  • Der må ikke slukkes for tv'et.
• Antennen må ikke frakobles.
• Efter softwareopdateringen kan du se den opdaterede softwareversion i menuen Diagnosticering (Diagnostik).

Denne funktion giver mulighed for at få vist tv-apparatets producent, model/type, serienummer og softwareversion.

Der vises oplysninger og signalstyrke for den indstillede MUX. Der vises signaloplysninger og tjenestenavn for den valgte MUX.

KONFIG. Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger

Tekn. diagnosi. Producent : LG Electronics Inc. Model/type : 22LS4D Serienummer : 708KGKG00019 Softwareversion : V1.18.1 CH 30 CH 34 CH 36 CH 38 CH 54 CH 60 RETURN Forg. Pop op MENU Exit

Vælg KONFIG..

Vælg Diagnosticering.

Vis forhandler, model/type, serienummer og softwareversion.

Vis kanaloplysninger.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

Denne funktion giver dig mulighed for at se kodede kanaler (betalingskanaler). Hvis du fjerner CI-modulet (Common Interface), kan du ikke se betalingskanaler. Når modulet er indsat i CI-stikket, kan du få adgang til modulmenuen. Hvis du vil købe et modul og et chipkort, skal du kontakte forhandleren. Du bør undgå at foretage hyppige udskiftninger af tv'ets CAM-modul. Hvis du ofte indsætter eller fjerner et CAM-modul, kan det medføre problemer. Når tv'et tændes efter indsættelsen af CI-modulet, er lyden tit væk.

Billedet kan forekomme unaturligt pga. Cl-modulet og chipkortet.

Funktionen CI (Common Interface) er muligvis ikke tilgængelig på grund af landenes sendebetingelser.

KONFIG. Flyt OK Auto. indstilling Manuel indstilling Programredigering Forstærker : Tænd Softwareopdatering : Sluk Diagnosticering CI-oplysninger

Viaccess Module Consultations Authorizations Module information Select the item

• Den viste skæmmenu er kun et eksempel. Menuindstillingerne og skærmformatet varierer, alt efter hvilken udbyder af digitale betalingstjenester der er valgt.
• Du kan ændre CI-skæmmenuen og -tjenesten hos din udbyder.

Vælg KONFIG..

Vælg CI-oplysninger.

Vælg det ønskede element: Moduloplysninger, chipkortoplysninger, sprog eller softwareoverførsel osv.

Gem.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

HENTNING AF PROGRAMTABELLEN

Du kan kontrollere, hvilke programmer, du har gemt, ved at åbne programoversigten.

• Det kan være at nogle programmer vises med blåt. Det er programmer, der springs over under automatisk programmering og når fjernsynet er i tilstanden Programme.
• Programmer, der vises som et kanalnummer, er programmer, der ikke er tilskrevet et station-snavn.

■ Vælge et program i programoversigten

Vælg et program.

Skift til det valgte programnummer.

eller

■ Bladre i programoversigten

eller

Skift side.

Vend tilbage til normal tv-visning.

■ Visning af tabellen med foretrukne programmer

Vis tabellen over foretrukne programmer.

Det fungerer kun sammen med udstyr med SIMPLINK-logo. Kontrollér, at der er SIMPLINK-logo.

Produktet fungerer muligvis ikke korrekt, hvis det anvendes sammen med andre produkter med en HDMI-CEC-funktion.

Denne funktion giver dig mulighed for at styre og afspille fra andre AV-enheder, der er sluttet til tv'et via et HDMI-kabel, uden at du skal bruge yderligere kabler eller foretage indstillinger.

Hvis du vil lukke SIMPLINK-menuen, skal du vælge Sluk.

Funktionen SIMPLINK understøttes ikke i forbindelse med et HDMI IN 3-indgangssignal.

INDSTIL. Menusprog : Engelsk Lydsprog : Engelsk Undertekstsprog : Engelsk Hørehæmmede(□) : Sluk Land : UK Medietype SIMPLINK :Sluk Tastaturlås : Sluk

INDSTIL. Flyt OK Menusprog : Engelsk Lydsprog : Engelsk Undertekstsprog : Engelsk Hørehæmmede(☐) : Sluk Land : UK Medietype SIMPLINK :Sluk Sluk Tastaturlås : Sluk Tænd

Vælg INDSTIL..

Vælg SIMPLINK.

Vælg Tænd eller Sluk.

Gem.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

BEMÆRK

▶ Sæt HDMI-kablet i HDMI/DVI IN eller stikket (HDMI output) på bagsiden af SIMPLINK-udstyret i stikket HDMI IN.
For hjemmebiograf med SIMPLINK-funktion sættes, efter tilslutning af HDMI-stikket efter ovennævnte metode, kablet DIGITAL AUDIO OUT i stikket DIGITAL AUDIO IN på tv'ets bagside og i stikket OPTICAL på bagsiden af SIMPLINK-udstyret.
Når det eksterne udstyr betjenes med SIMPLINK, trykkes på tasten TV eller tasten MODE på fjernbetjening, hvorefter udstyret kan betjenes.
Når indgangskilden skiftes til den anden med tasten INPUT på fjernbetjeningen eller andre, standser betjeningen af udstyret med SIMPLINK.
Når der vælges eller arbejdes med mediet på udstyret med funktionen hjemmebiograf, skifter højttalerne automatisk til HT Speaker (hjemmebiograflyd).

SIMPLINK-FUNKTIONER

Diskafspilning

Når du har sluttet AV-enhederne til tv'et, kan du styre enhederne direkte og afspille medier uden at skulle foretage yderligere indstillinger.

Vælg AV-enhed

Du kan vælge en af de AV-enheder, der er sluttet til tv'et, og afspille fra den.

Sluk for alle enheder

Når du slukker for tv-apparatet, slukkes der for alle tilsluttede enheder.

Skift lydudgang

Simplink gør det nemt at skifte lydudgang.

Fjernsynet tændes automatisk, när afspilleren med funktionen Simplink begynder at gengive gennem HDMI-forbindelsen.

* Denne funktion er ikke tilgængelig med en enhed, der er sluttet til tv'et via et HDMI-kabel, men som ikke understøtter Simplink.

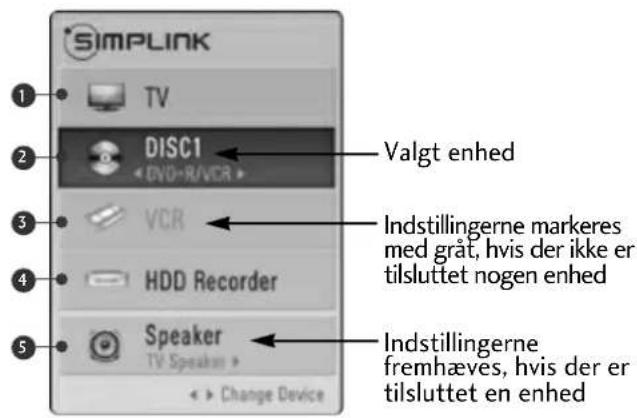

SIMPLINK-MENUEN

Tryk på knappen ∧ ∨ < > og derefter på knappen OK for at vælge den ønskede SIMPLINK-kilde.

1 TV-visning: Skift til den forrige tv-kanal, uanset hvilken tilstand der er valgt.
Diskafspilning: Vælg og afspil tilsluttede diske. Hvis der er flere tilgængelige diske, vises titlerne på disse diske nederst på skærmen.
3 Videobåndoptager: Afspil og styr den tilsluttede videobåndoptager.
4 Afspilning fra harddisk: Afspil og håndter filer, der er gemt på harddisk.
5 Lydudgang til hjemmebiograf/lydudgang til tv: Vælg Home theatre (Hjemmebiograf) eller TV speaker (Tv-højttaler) som lydudgang.

SIMPLINK 1 2 3 4 5 Valgt enhed DISC1 DVD-R/VDR VCR HDD Recorder Speaker TV Speaker Change Device Indstillingerne markers med gråt, hvis der ikke er tilsluttet nogen enhed Indstillingerne fremhæves, hvis der er tilsluttet en enhed

• Hjemmebiograf: Der understøttes kun ét system ad gangen.
• DVD, optager: Der understøttes op til tre enheder ad gangen.
• Videobändoptager: Der understøttes kun én enhed ad gangen.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

AV MODE (AV-TILSTAND)

Du kan vælge den optimale gengivelse af billeder og lyd, når der sluttes en AV-enhed til en indgang til eksternt udstyr.

Vælg kilden.

• Hvis du vælger tilstanden Cinema (Biograf) under A.V mode (AV-tilstand), vælges tilstanden Cinema (Biograf) for både Billedtilstand (Billedtilstand) og Lydtilstand (Lydtilstand) i hhv. menuen B og menuen LYD.
• Hvis du vælger "Sluk" (Fra) i AV mode (AV-tilstand), vælges den første billedtilstand, du har konfigureret.

EPG (ELEKTRONISK PROGRAMGUIDE)(I DIGITAL TILSTAND)

Dette system indeholder en elektronisk programguide (EPG), der gør det nemmere at navigere mellem de mulige programmer.

EPG-funktionen giver relevante oplysninger som f.eks. programlister og start- og sluttidspunkter om alle tilgængelige kanaler. I mange tilfælde kan du desuden bruge funktionen til at få detaljerede oplysninger om de enkelte programmer (det er den enkelte tv-station, der afgør, hvilke og hvor mange programoplysninger der er tilgængelige).

Funktionen kan kun anvendes, hvis den valgte tv-station udsender EPG-oplysninger.

EPG-funktionen viser programoversigten for de næste 8 dage.

Slå EPG til/fra

Slå EPG til eller fra.

Programvejledning 1 YLE TV1 06 Mar. 2006 15:09 ALL 06 Mar. 14:00 15:00 1 YLE TV1 Ingen oplysninger Kungskonsumente 2 YLE TV2 Ingen oplysninger TV2: Famen Ingen 4 TV. Ingen oplysninger 5 YLE FST Ingen oplysninger 6 CNN Ingen oplysninger 8 YLE24 ... ... Ingen oplysninger ... ... Tänään otsikoissa TV/RAD Radio FAV Foretrukket INFO Oplysninger Progr.ændring Tilstand Dato Manuel timer Planlæg.lieste

Vælg et program

eller

eller

Vælg det ønskede program.

Knappernes funktion i guidevisningen NOW/NEXT (Nu/Næste)

Skift EPG-visning

Få vist indstillingsmuligheder for timerop- tagelse/remindelse

Få vist listen med timeroptagelser/remindelser

Vælg programlisten NOW (Nu) eller NEXT (Næste)

Vælg sendestation

eller

Side op/side ned

eller

Deaktiver EPG

eller

Vælg tv- eller radioprogrammer

Slå de detaljerede oplysninger til eller fra

Knappernes funktion i 8-dages visningen

Skift EPG-visning

Få vist datoindstillingerne

Få vist indstillingsmuligheder for timeroptagelse/remindelse

Få vist listen med timeroptagelser/remindelser

Vælg programlisten NOW (Nu) eller NEXT (Næste)

Vælg sendestation

eller

Side op/side ned

eller

Deaktiver EPG

eller

Vælg tv- eller radioprogrammer

Slå de detaljerede oplysninger til eller fra

Knappernes funktion i datovisningen

Luk visningen med datoindstillinger

Luk visningen med datoindstillinger

eller

Deaktiver EPG

EPG (ELEKTRONISK PROGRAMGUIDE)(I DIGITAL TILSTAND)

Knappernes funktion i den udvidede beskrivelsesboks

Tekst op/ned

Få vist indstillingsmuligheder for timeroptagelse/remindelse

Slå de detaljerede oplysninger til eller fra

eller

Deaktiver EPG

Knappernes funktion i visningen med optage-/remindelsesindstillinger

• Denne funktion er kun tilgængelig, når optageudstyr, der bruger ben 8-optagesignalet, er tilsluttet DTV-OUT-stikket ved hjælp af et SCART-kabel.
• To timer efter tv-apparatet tændes vha. påmindelsesfunktionen, skifter det automatisk til standbytilstand, medmindre der trykkes på en knap.

Skift til guiden eller timerlisten

Gem timeroptagelse/remindelse

Vælg type, tjeneste, dato eller start-/slut-tidspunkt

Knappernes funktion i planlægningslisten

Tilføj ny manuel timerindstilling

Aktiver planlægningslistens redigeringstilstand.

Skift til guidevisning

Vælg planlægningslisten.

BILLEDINDSTILLING

INDSTILLING AF BILLEDST∅RRELSEN (FORMATFORHOLDET)

Du kan se forskellige billedformater på skærmen: 16:9, Kun Scanning, Original, 4:3, 14:9 and Zoom1/2.

Hvis et ubevægeligt billede vises på skærmen i lang tid, kan billedet blive aftrykt på skærmen og være synligt.

Du kan justere forstørrelsesdelen med knappen ▲ √

Denne funktion fungerer med følgende signal.

eller

Vælg det ønskede billedformat.

• Du kan også vælge formatforholdet i menuen PICTURE (Billede) eller Q.MENU (Hurtigmenu).
• Vælg 14:9, Zoom1 og Zoom2 som zoomindstilling i billedformatmenuen. Når zoomindstillingen er angivet, vises hurtigmenuen igen.

• 16:9

Med følgende formatvalg kan du justere billedet vandret, i lineært målforhold, for at udfylde hele skærmen (godt til visning af 4:3-formaterede dvd'er).

TMed følgende formatvalg vil du se et billede med et originalt 4:3-billedformat med grå søjler i højre og venstre side af skærmen.

Når tv-apparatet modtager bredformatsignaler, ændres det billedformat, der vises, automatisk.

Original

• 14:9

Billedformatet 14:9 vises på skærmen uden ændringer i billedet. I billedformatet 4:3 forstørres billedet i opad- og nedadgående retning, så billedet fylder hele skærmen.

Med følgende formatvalg vil du se billedet uden ændringer og på hele skærmen. Det øverste og nederste af billedet vil dog blive beskåret.

Vælg Zoom 2, når billedet skal ændres med både vandret udvidelse og lodret beskæring. Billedet bliver til en blanding af ændret billed-format og fuld skærmdækning.

Med følgende valgmuligheder kan du se den bedste billedkvalitet, uden at du mister det originale billede i højopløsningskvalitet.

Bemærk: Hvis det originale billede indeholder støj, kan du se billedstøjen ved kanten.

Du kan kun vælge 16:9 (bredformat), 4:3, 14:9, Zoom 1/2, når du har valgt Component (under 720p).
▶ Du kan kun vælge 4:3 og 16:9 (bredformat), når du har valgt RGB/HDMI[PC].
- Indstillingen Kun Scanning er tilgængelig i tilstandene HDMI/Komponent (over 720p).
Du kan kun vælge Original i tekst-tv-funktionen i Storbritannien (MHEG-5).

PRESET PICTURE SETTINGS

Forvalg af billedtilstand

Funktionen Intelligent Sensor (Intelligent sensor) er kun tilgængelig i modellerne 32/37/42/47/52LG5**.
Baggrundslyset vises ikke, hvis tv'et er en PLASMA TV-model.

BILLEDE Billedformat : 16:9 Billedtilstand : Levende • Baggrundslys 100 • Kontrast 100 • Lys 50 • Skarphed 70 • Farve 70 • Farvetone 0

BILLEDE Billedformat : 16:9 Billedtilstand : Levende • Baggrundslys 100 • Kontrast 100 • Lys 50 • Skarphed 70 • Farve 70 • Farvetone 0 Intelligent censor Levende Standard Biograf Sport Spil Ekspert1 Ekspert2

Vælg BILLEDE.

Vælg Billedtilstand.

Vælg den ønskede billedværdi.

• Indstillingen Billedtilstand bruges til at justere tv-billedet til den bedste billedkvalitet. Vælg den ønskede tilstand i menuen Billedtilstand på baggrund af programkategorien.
• Når den intelligente sensorfunktion er slået til, justeres billedet automatisk til den optimale visning i forhold til omgivelserne. (Kun 32/37/42/47/52LG5**)
• Du kan også justere billedtilstanden i Q.Menu (Hurtigmenu).

• Intelligent censor: Justerer billedet efter omgivelserne. (Kun 32/37/42/47/52LG5**).

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.

• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

BILLEDINDSTILLING

Automatisk styring af farvetone (varm/normal/kold)

Vælg en af de tre automatiske farvejusteringer. Indstil til varm for at fremhæve varmere farver som f.eks. rød, eller indstil til kølig for at se mindre intense farver med mere blåt.

BILLEDE Billedtilstand : Levende • Baggrundslys 100 • Kontrast 100 • Lys 50 • Skarphed 70 • Farve 70 • Farvetone 0 • Avanceret betjening

BILLEDE Billedtilstand : Levende Baggrundslys 100 Kontrast 100 Lys 50 Skarphed 70 Farve 70 Farvetone 0 Avanceret betjening Favvete temperatur Kold Ny kontrast Høj Nye farver Høj Stojreduktion Mellem Gamma Mellem Sort niveau Høj Eye Care Sluk Film Mode Sluk Luk

Vælg BILLEDE.

Vælg Avanceret betjening.

Vælg Farvetemperatur.

Vælg entenKold, Mellem eller Varm.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

MANUEL BILLEDJUSTERING

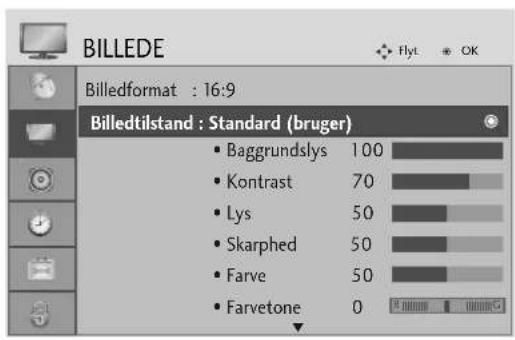

Billedtilstand – brugerindstilling

Funktionen Intelligent Sensor (Intelligent sensor) er kun tilgængelig i modellerne 32/37/42/47/52LG5***.
Baggrundslyset vises ikke, hvis tv'et er en PLASMA TV-model.

BILLEDE Billedformat : 16:9 Billedtilstand : Standard (bruger) Baggrundslys 100 Kontrast 70 Lys 50 Skarphed 50 Farve 50 Farvetone 0

BILLEDE Billedformat : 16:9 Billedtilstand : Standard (bruger) • Baggrundslys 100 • Kontrast 70 • Lys 50 • Skarphed 50 • Farve 50 • Farvetone 0 Intelligent censor Levende Standard (bruger) Biograf Sport Spil Ekspert1 Ekspert2

1 MENU 2 OK 3 OK 4 OK 5 OK

Vælg BILLEDE.

Vælg Billedtilstand.

Vælg den ønskede billedværdi.

Vælg Baggrundslys (kun LCD-tv-modeller), Kontrast, Lys, Skarphed, Farve eller Farvetone.

Foretag de ønskede justeringer.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

! BEMÆRK

▶ Du kan ikke justere farve, skarphed og farvetone i tilstanden RGB-PC til de niveauer, som du foretrækker.

BILLEDINDSTILLING

Billedindstilling – Ekspert Control (Ekspertstyring)

Indstillingerne Ekspert1 og Ekspert2 giver brugerne adgang til flere kategorier, der kan anvendes til at justere billedet og opnå den optimale billedkvalitet.

BILLEDE Billedformat : 16:9 Billedtilstand : Ekspert1 • Baggrundslys 100 • Kontrast 100 • Lys 50 • Skarphed 70 • Farve 70 • Farvetone 0 Intelligent censor Levende Standard Biograf Sport Spil Ekspert1 Ekspert2

BILLEDE Baggrundslys 1 Kontrast 7 Lys 5 Skarphed 5 Farve 5 Farvetone 0 Ekspertbetjening Nulstil billede Ny kontrast Stsjreduktion Gamma Sort niveau Film Mode Colour Standard Sluk Sluk Mellem Hsj Tänd SD Hvidbalance Rsd kontrast Varm 0 Luk

Vælg BILLEDE.

Vælg Billedtilstand.

Vælg Ekspert1 eller Ekspert2.

Vælg Ekspertbetjening (Ekspertstyring).

Vælg den ønskede kilde.

Foretag de ønskede justeringer.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

BILLEDFORBEDRINGSTEKNOLOGI

Ny kontrast

Automatisk optimering af kontrast i henhold til refleksionens lysstyrke.

Nye farver

Automatisk justering af refleksionens farver for så nøjagtigt som muligt at gengive de naturlige farver.

Støjreduktion

Fjernelse af støj op til det punkt, hvor det ikke ødelægger det originale billede.

Gamma.

Ved høje gammaværdier vises hvidlige billeder, og ved lave gammaværdier vises billeder med høj kontrast.

BILLEDE Billedtilstand : Levende Baggrundslys 100 Kontrast 100 Lys 50 Skarphed 70 Farve 70 Farvetone 0 Avanceret betjening

BILLEDE Flyt OK Billedtilstand : Levende Baggrundslys 100 Kontrast 100 Lys 50 Skarphed 70 Farve 70 Farvetone 0 Avanceret betjening Farve temperature Kold Ny kortast Høj Nye farver Mellem Stajreduktion Mellem Gamma Sort niveau Høj Eye Care Sluk Film Mode Sluk Luk

Vælg BILLEDE.

Vælg Avanceret betjening.

Vælg Ny kontrast, Nye farver, Støjreduktion eller Gamma.

Vælg den ønskede kilde.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

BILLEDINDSTILLING

AVANCERET FILMTILSTAND

Indstil tv'et til den bedste billedvisning til film.

Denne funktion fungerer kun i tilstandene TV, AV, og Komponent 480i/576i/1080i.

BILLEDE Billedtilstand : Levende • Baggrundslys 100 • Kontrast 100 • Lys 50 • Skarphed 70 • Farve 70 • Farvetone 0 • Avanceret betjening

BILLEDE Billedtilstand : Levende Baggrundslys 100 Kontrast 100 Lys 50 Skarphed 70 Farve 70 Farvetone 0 Avanceret betjening Fanelempératur Kold Ny kontast Høj Nye farver Høj Slajreduktion Mellem Gamma Mellem Sort niveau Høj Eye Care Sluk Film Mode Sluk Luk

Vælg BILLEDE.

Vælg Avanceret betjening.

Vælg Film Mode

Vælg Tænd eller Sluk.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

AVANCERET - SORTNIVEAU

Når du ser film, justerer denne funktion tv-billedet til den bedste kvalitet.

Denne funktion fungerer i følgende tilstand: AV (NTSC-M), S-Video (NTSC-M) HDMI eller Komponent.

BILLEDE Billedtilstand : Levende • Baggrundslys 100 • Kontrast 100 • Lys 50 • Skarphed 70 • Farve 70 • Farvetone 0 • Avanceret betjening

BILLEDE Flyt OK Billedtilstand : Levende Baggrundslys 100 Kontrast 100 Lys 50 Skarphed 70 Farve 70 Farvetone 0 Avanceret betjening Farvtemperatur Kold Ny kontrast Høj Nye farver Høj Stojreduktion Mellem Gamma Mellem Sort niveau Høj Eye Care Sluk Film Mode Sluk Luk

Vælg BILLEDE (Billede).

Vælg Avanceret betjening.

Vælg Sort niveau.

Vælg Lav eller Høj.

• Lav : Refleksionen på skærmen bliver mørkere.
  • Høy : Refleksionen på skærmen bliver lysere.

• Auto : Registrerer skærmens sorte niveau og indstiller det automatisk på High (Høj) eller Low (Lav).

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.

• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

BILLEDINDSTILLING

EYE CARE (SKÅN ∅JNE) (KUN LCD-TV-MODELLER)

Denne indstilling gør det muligt at justere skærmens lysstyrke, hvis skæmbilledet er for lyst, så lyset ikke skær i øjnene.

BILLEDE Billedtilstand : Levende • Baggrundslys 100 • Kontrast 100 • Lys 50 • Skarphed 70 • Farve 70 • Farvetone 0 Avanceret betjening

BILLEDE Billedtilstand : Levende Baggrundslys 100 Kontrast 100 Lys 50 Skarphed 70 Farve 70 Farvetone 0 Avanceret betjening Farvelempératur Nykontast Nye farver Stojreduktion Gamma Sort niveau Eye Care Film Mode Kold Høj Høj Mellem Mellem Sluk Sluk Luk

Vælg BILLEDE.

Vælg Avanceret betjening.

Vælg Eye Care (Skån øjne).

Vælg Tænd eller Sluk.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

GENDANNELSE AF STANDARDINDSTILLINGER

Standardindstillingerne gendannes for de valgte billedtilstande.

BILLEDE Baggrundslys 100 Kontrast 100 Lys 50 Skarphed 70 Farve 70 Farvetone 0 Avanceret betjening Nulstil billede

BILLEDE Baggrundslys 100 Kontrast 100 Lys 50 Nulst. videokonfig... Farvetone 0 Avanceret betjening Nulstil billede

Vælg BILLEDE.

Vælg Nulstil billede.

Initialiser den justerede værdi.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

BILLEDINDSTILLING

Et fastfrosset stillbillede fra en pc eller et videospil på skærmen i længere perioder vil medføre, at et skygge-billede efterlades på skærmen, selvom der skiftes billede. Undgå at have et fast billede på tv-skærmen i længere tid.

White Wash

White wash fjerner billedaftryk fra skærmen.

Bemærk: Et kraftigt billedaftryk kan være umuligt at fjerne helt med White Wash.

Orbiter

Orbiter-funktionen forebygger, at billeder efterlader aftryk på skærmen. Det er dog bedst atundgå, at ubevægelige billeder står på skærmen i længere tid ad gangen. Skærmbilledet rykkes hvert andet minut for at undgå et ubevægeligt billede på skærmen.

Invertering

Denne funktion inverterer skærmens baggrundsfarve.

Baggrundsfarven inverteres automatisk hvert 30. minut.

INDSTIL. Medietype SIMPLINK : Sluk Tastaturlås : Sluk Indstil ID : 1 ISM-metode Strømbesparrende: Sluk Nulstil alt

INDSTIL. Medietype SIMPLINK : Sluk Tastaturlås : Sluk Indstil ID : 1 ISM-metode Strømbesparrende: Slu Nulstil alt Normal Orbiter Invertering White wash

Vælg BILLEDE.

Vælg ISM-metode (ISM-metode).

Vælg Normal, Orbiter (Bevægelse), Invertering eller White Wash (Hvidvask).

- Hvis det ikke er nødvendigt at bruge denne funktion, skal du vælge Normal.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

ENERGISPARETILSTAND(KUN PLASMA-TV-MODELLER)

Med denne funktion reduceres tv'ets strømforbrug.

INDSTIL. Medietype SIMPLINK : Sluk Tastaturlås : Sluk Indstil ID : 1 ISM-metode Strømbesparrende : Sluk Nulstil alt

INDSTIL. Medietype SIMPLINK : Sluk Tastaturlås : Sluk Indstil ID : 1 ISM-metode Strømbesparrende : Nulstil alt Fly1 OK Niveau 0 Niveau 1 Niveau 2 Niveau 3 Niveau 4

Vælg BILLEDE.

Vælg Strømbesparrende.

Vælg Niveau 0, Niveau 1, Niveau 2. Niveau 3 eller Niveau 4.

Gem.

- Niveau 0 er det lyseste.

! BEMÆRK

Standardfabriksindstillingen overholder kravene fra Energy Star og er justeret til et niveau, så det er behageligt at kigge på skærmen i hjemmet. Du kan justere skærmens lysstyrke ved at justere Power Saving Level(Strømbesparrende Niveau) eller ved at indstille Picture Mode(Billedtilstand).

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

Tv-højttaler vises ikke i modellerne 19/22LS4D.

AUTOMATISK LYDSTYRKEJUSTERING

Funktionen til automatisk lydstyrkejustering bruges til at bevare et ensartet lydstyrkeniveau, selvom du skifter program.

LYD Auto. lydstyrke : Sluk Balance 0 L L Lydtilstand : Standard • 120Hz 0 • 200Hz 0 • 500Hz 0 • 1.2KHz 0 • 3KHz 0 L L L L L L L L

LYD Auto. lydstyrke : Sluk Balance 0 Lydtilstand : Standard • 120Hz 0 • 200Hz 0 • 500Hz 0 • 1.2KHz 0 • 3KHz 0 Sluk Tænd

Vælg LYD.

Vælg Auto. lydstyrke.

Vælg Tænd eller Sluk.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

FORVALG AF LYDINDSTILLINGER – SOUND MODE (LYDTILSTAND)

Du kan vælge din foretrukne lydindstilling: SRS TruSurround XT eller (SRS TruSurround HD (Kun 32/37/42/47/52LG5010)) Klar stemme, Standard, Musik, Biograf, Sport, eller Spil og du kan også justere equalizerens lydfrekvens.

Indstillingen Lydtilstand giver dig mulighed for at opnå den bedste lyd uden at foretage nogen særlige indstillinger. Tv-apparatet vælger automatisk de bedste lydindstillinger ud fra programmets indhold.

Indstillingerne SRS TruSurround XT eller (SRS TruSurround HD (Kun 32/37/42/47/52LG5010)) Klar stemme, Standard, Musik, Biograf, Sport, og Spi er forudindstillet, så der opnås den optimale lydkvalitet.

LYD Auto. lydstyrke : Sluk Balance 0 Lydtilstand : Standard • 120Hz 0 • 200Hz 0 • 500Hz 0 • 1.2KHz 0 • 3KHz 0

LYD Auto. lydstyrke : Sluk Balance 0 Lydtilstand : Standard 120Hz 0 200Hz 0 500Hz 0 1.2KHz 0 3KHz 0 SRS TruSurround XT Klar stemme Standard Musik Biograf Sport Spil

Vælg LYD.

- Hvis du vælger Clear Voice (Klar stemme), fungerer funktionen SRS TruSurround XT ikke.

Vælg Lydtilstand.

Vælg SRS TruSurround XT eller (SRS TruSurround HD (Kun 32/37/42/47/52LG5010)), Klar stemme, Standard, Musik, Biograf, Sport, eller Spil.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

SRS(●) TruSurround XT og SRS(●) TruSurround HD

TruSurround XT- og TruSurround HD-teknologien er indbygget med licens fra SRS Labs, Inc.

Vælg et frekvensbånd.

Angiv det ønskede lydniveau.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

BALANCE

Foretag de ønskede justeringer.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

Du kan justere den interne højt-talerstatus.

I AV, COMPONENT, RGB og HDMI1 med HDMI til DVI kabler udsendes lyden muligvis fra TV'ets højttalere, selv om der ikke er et videosignal.

Hvis du vil bruge dit eksterne hifi-stereosystem, skal du slukke for tv'ets interne højttalere.

LYD • 500Hz 0 • 1.2KHz 0 • 3KHz 0 • 7.5KHz 0 • 12KHz 0 • Pc-indstilling Digital lydudgang : PCM TV Højttalere : Sluk

LYD • 500Hz 0 -00000 00000 + • 1.2KHz 0 -00000 00000 + • 3KHz 0 -00000 00000 + • 7.5KHz 0 -00000 00000 + • 12KHz 0 -00000 00000 + • Pc-indstilling Digital lydudgang : PCM TV Højttalere : Sluk Sluk Tænd

Vælg LYD.

Vælg TV Højttalere.

Vælg Tænd eller Sluk.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

VALG AF DIGITAL LYDUDGANG (undtagen 19/22LS4D\*)

Indstillingen Digital Audio Out (Digital lydudgang) giver dig mulighed for at vælge den ønskede digitale lydudgang.

Tv-apparatet kan kun gengive Dolby Digital-lyd, hvis den valgte tv-kanal sender i Dolby Digital-format.

Hvis programmet udsendes i Dolby Digital-kvalitet, og du vælger Dolby Digital i menuen Digital audio out (Digital lydudgang), sendes der Dolby Digital-lydsignaler via SPDIF-udgangen.

Hvis programmet ikke udsendes i Dolby Digital-format, overfører SPDIF-udgangen lyden i PCM-format, selvom du har valgt Dolby Digital.

Der afspilles kun Dolby Digital-lyd, selvom der er valgt både Dolby Digital og lydsprog for en kanal, der sender i Dolby Digital-format.

Denne funktion vises ikke i ATV-tilstand.

LYD • 500Hz 0 • 1.2KHz 0 • 3KHz 0 • 7.5KHz 0 • 12KHz 0 • Pc-indstilling Digital lydudgang : PCM TV Højttalere : Sluk

LYD • 500Hz • 1.2KHz • 3KHz • 7.5KHz • 12KHz • Pc-indstilling Digital lydudgang : PCM TV Højttalere : Sluk Fly1 OK Dolby Digital PCM

Vælg LYD.

Vælg Digital lydudgang.

Vælg Dolby Digital eller PCM.

Fremstillet under licens fra Dolby Laboratories. "Dolby" og det dobbelte D-symbol er varemærker tilhørende Dolby Laboratories.

- Nogle DVD-afspillere kan muligvis ikke overføre SPDIF-lyd, när HDMI-tilstanden er valgt. Hvis det er tilfældet, skal du indstille den digitale lydudgang for DVD-afspilleren til PCM.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

Det er muligt at gendanne standardindstillingerne for den valgte lydtilstand.

LYD • 120Hz 0 • 200Hz 0 • 500Hz 0 • 1.2KHz 0 • 3KHz 0 • 7.5KHz 0 • 12KHz 0 • Pc-indstilling LYD • 120Hz 0 • 200Hz 0 • 500Hz 0 • Nulstiller lyd mode indstilling • 7.5KHz 0 • 12KHz 0 • Pc-indstilling

Vælg LYD.

Vælg PC-indstilling.

Initialiser den justerede værdi.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

I/II

Stereo/dobbelt modtagelse(Kun i analog tilstand)

Hvis modtagelsen af stereosignalet er dårligt, kan du skifte til mono. Når du skifter til mono, bliver lydgen-givelsen klarere.

■Vælge sprog til flersproglige udsendelser

Hvis et program kan modtages på to forskellige sprog, kan du skifte til DUAL I (Dobbelt I), DUAL II (Dobbelt II) eller DUAL I+II (Dobbelt I+II).

DUAL I sender udsendelsens primærsprog til højttalerne.

DUAL II sender udsendelsens sekundærsprog til højttalerne.

DUAL I+II sender et sprog i hver højttaler.

NICAM-modtagelse (Kun i analog tilstand)

Hvis fjernsynet er udstyret med en NICAM-modtager, kan du vælge at mod-tage digital lyd NICAM (Near Instantaneous Companding Audio Multiplexing).

Du kan indstille lydudgangen, så det udgående lydsignal passer til den type udsendelse, der modtages.

1 Når der modtages NICAM mono, kan de vælge NICAM MONO eller FM MONO.
2 Når der modtages NICAM stereo, kan de vælgeNICAM STEREO eller FM MONO. Hvis stereosignalet er svagt, så skift til FM MONO.
3 Når der modtages NICAM dobbeltsprog, kan de vælge NICAM DUAL I, NICAM DUAL II eller NICAM DUAL I+II eller FFM MONO.

Valg af højttalerlydudgang

I AV, Komponent, RGB eller HDMI -tilstand kan du vælge hvilken lyd, der skal sendes til højre og venstre højttaler.

Vælg lydudgangen.

L+R: Audiosignalet fra audioindgang L sendes til venstre højttaler, mens audiosignalet fra audioindgang R sendes til højre høttaler.
L+L: Audiosignalet fra audioindgang L sendes til venstre og højre højt-taler.
R+R: Lydsignalet fra lydindgangen R sendes til den venstre og den højre højttaler.

VALG AF MENUSPROG/LAND PÅ SKÆRMEN

Menuen med installationsvejledninger vises på skærmen, när fjernsynet tændes første gang.

Vælg det ønskede sprog.

Vælg dit land.

* Gør følgende, hvis du vil ændre sprog/land:

Vælg INDSTIL.

Vælg Menusprog eller Land.

Vælg det ønskede sprog eller land.

Gem.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

! BEMÆRK

Hvis du ikke afslutter indstillingen afInstallationsvejl. ved at trykke på knappen RETURN (Tilbage) eller tidsudkobling på OSD (On Screen Display) visningen, så fremkommer det igen og igen, når der tændes for enheden.
Hvis du vælger det forkerte lokale land, vises teleteksten muligvis ikke korrekt på skærmen, og der kan opstå problemer under betjening af teletekst.
▶ Funktionen CI (Common Interface) er muligvis ikke tilgængelig på grund af landenes sendebetingelser.
▶Nogle af DTV-funktionerne fungerer muligvis ikke i lande, hvor lovgivningen vedrørende digitale udsendelser ikke er fastlagt. Bettingelserne for udsendelse af digitale programmer er bestemmende for, hvilke funktioner der er tilgængelige.
▶ Landeindstillingen "UK" bør kun aktiveres i Storbritannien.

Lydfunktionen giver dig mulighed for at vælge dit foretrukne sprog. Hvis lyddataene i det valgte sprog ikke udsendes, afspilles den fabriksindstillede sproglyd.

Brug undertekstfunktionen, hvis programmet udsendes med undertekster på to eller flere sprog. Hvis undertekstdataene i det valgte sprog ikke udsendes, afspilles den fabriksindstillede sprogundertekst.

Hvis det sprog, du har valgt som det primære lydsprog og undertekstsprog, ikke understøttes, kan du vælge et sprog i den anden kategori.

Vælg INDSTIL.

Vælg Lydsprog eller Undertekstsprog.

Vælg det ønskede sprog.

Vælg INDSTIL.

Vælg Hørehæmmede(☐).

Vælg Tænd eller Sluk.

- Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

< Valg af lydsprog >

▶Hvis programmet udsendes på to eller flere sprog, kan du vælge det ønskede lydsprog.

< Valg af undertekstsprog >

Når der udsendes to eller flere undertekstsprog, kan du vælge undertekstsproget med knappen SUBTITLE (undertekst) på fjernbetjeningen.
▶Tryk på knappen for at vælge et undertekstsprog.

• Lyd/undertekst kan vises i en enklere form med 1 til 3 karakterer og udsendes via serviceudbyderen.
• Når du vælger supplerende lyd (lyd til "Syns-/hørehæmmede"), udsendes den muligvis sammen med hovedlyden.

Lydsprog OSD-oplysninger (On-Screen Display)

På skærmen	Status
N.A	Ikke tilgængelig
MPEG	MPEG lyd
DIGIT	Dolby Digital lyd
	Lyd til "Synshæmmede"
ABC	Lyd til "Hørehæmmede"

Undertekstsprog OSD-oplysninger (On-Screen Display)

På skærmen	Status
N.A	Not Available
	Teletekst undertekst
	Undertekst til "hørehæmmede"

TIDSINDSTILLING

INDSTILLING AF UR

Uret indstilles automatisk, när det digitale signal modtages. (Du kan indstille uret, hvis tv'et ikke har et DTV-signal).

Tiden skal indstilles korrekt før brug af On/Off Time-funktionen.

TIME Tid TV fra tid : Sluk TV til : Sluk Timer tænd/sluk : Sluk Automatisk sluk : Sluk Tidszone : Canary GMT

TIME Tid TV fra tid : Sluk TV til : Sluk Timer tænd/sluk Automatisk sluk Tidszone : Canary G Date 06 Month Mar. Year 2007 Time 04 Minut 45 Luk

Vælg TIME.

Vælg Tid.

Vælg enten årstal eller dato eller tidsindstillingen.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

TIDSINDSTILLING

AUTOMATISK TÆND/SLUK-TIMER

Timer off-funktionen slår automatisk TV'et over på Standby-modus, når den forhåndsindstillede tid er udløbet. To timer efter at apparatet er tændt ved hjælp af denne funktion, vil det automatisk slukkes, hvis der ikke trykkes på en knap.

Når der er indstillet tænde- og slukketidspunkter, vil disse virke dagligt på de indstillede tidspunkter. Off Timer-funktionen overtrumfer On Timer-funktionen, hvis de er indstillet til samme tidspunkt.

TV'et skal være i standby-modus, for at On Timer-funktionen fungerer.

TIME Tid TV fra tid : Sluk TV til : Sluk Timer tænd/sluk : Sluk Automatisk sluk : Sluk Tidszone : Canary GMT

TIME Tid TV fra tid : Sluk TV til Sluk Timer tænd/sluk Automatisk sluk Tidszone : Canary G 1/Mar 2007 16:09 Gentag Sluk Time 04 Minut 45 Tilstand DTV Indstil 800 Volumen 30 Luk

Vælg TIME.

Vælg TV fra tid eller TV til

Vælg Gentag.

Vælg Sluk (Fra), En gang, Dagligt, Man.\~Fre.,

Angiv timer.

Angiv minutter.

• For annullering af TV fra tid/TV til-funktionen, vælge Sluk.
  • Kun TV til-funktion

Vælg tilstand.

Vælg TTVDTV eller Radio.

Angiv programmet.

Juster lydstyrken, när der tændes.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

AUTOMATISK SLUKNING

Hvis denne funktion er indstillet, og der ikke er noget indgangssignal, slukker tv'et automatisk efter 10 minutter.

TIME Tid TV fra tid : Sluk TV til : Sluk Timer tænd/sluk : Sluk Automatisk sluk : Sluk Tidszone : Canary GMT

TIME Tid TV fra tid : Sluk TV til : Sluk Timer tænd/sluk : Sluk Automatisk sluk Sluk Tænd Tidszone : Canary

Vælg TIME.

Vælg Automatisk sluk.

Vælg Tænd eller Sluk.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

TIDSINDSTILLING

INDSTILLING AF TIDSZONE

Når du vælger en tidszoneby, indstilles tv-tiden i overensstemmelse med tidsforskydningen ud fra de oplysninger om tidszone og GMT (Greenwich Mean Time), som sendesignalet modtager, når tiden angives automatisk via et digitalt signal.

Vælg TIME.

Vælg Tidszone.

Vælg tidszonen for dit område.

Bekræft valget.

DVALETILSTAND

Du behøver ikke at slukke tv-apparatet, før du falder i søvn. Dvale-timeren sætter automatisk tv-apparatet i standbytilstand, när det forudindstillede tidsrum er forløbet.

Vælg Timer tænd/sluk.

Vælg Sluk (Fra), 10, 20, 30, 60, 90, 120, 180 eller 240 Min

Vælg antal minutter.

• Funktionen afbrydes også,hvis du slukker for apparatet.
• Du kan også justere Timer tænd/sluk (Dvaletilstand) i menuen TIME (Tid).

PARENTAL CONTROL / RATINGS

Første gang du skal angive en adgangskode, skal du trykke "0, 0, 0, 0" på fjernbetjeningen.

Lås system : Sluk Indstil adg.kode Blokér Program Børnetilladelse : Sluk

Lås Flyt OK Lås system : Sluk Indstil adg.kode Blokér Program Børnetilladelse : Sluk Sluk Tænd

Vælg LÅS.

- Hvis du har glemt din adgangskode, skal du trykke "7, 7, 7, 7" på fjernbetjeningen.

Vælg Lås system.

Vælg Tænd.

Vælg adgangskoden.

Indtast en adgangskode med fire cifre.

Indtast adgangskoden igen for at bekræfte den.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

BLOCK PROGRAMME (BLOKÉR PROGRAM)

Du kan blokere ethvert program, som du ikke vil se, eller som du ikke ønsker, at dine børn skal se.

Denne funktion er tilgængelig, när indstillingen Lock System "On" (Lås system "Til") er valgt.

Lås Lås system : Sluk Indstil adg. kode Blokér Program Børnetilladelse : Sluk

1 YLE TV1 TV DTV Radio 1 YLE TV1 2 YLE TV2 4 TV4 Stockholm 5 YLE FST 6 CNN 8 YLE24 9 YLE Tooma 14 TV4 Film 24 TV4 Fakta 50 TV400 24 TV4 Fakta 84 Kanal Lokal 24 TV4 Fakta 86 Info/3sat 87 Doku/Kika 88 TVE 1 ● Programming Naviga. p: Sideskift RETURN Forige Blokter/Fjern Blokering

Vælg LÅS .

Gå til skærmbilledet Blokér Program.

Vælg et program, der skal låses.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

FORÆLDREKONTROL (KUN I DIGITAL TILSTAND)

Denne funktion anvender oplysninger fra sendestationen. Funktionen fungerer derfor ikke, hvis det udsendte signal indeholder forkerte oplysninger.

Der kræves en adgangskode for at få adgang til menuen.

Dette tv-apparat er programmeret til at huske den senest valgte indstilling, selvom om det bliver slukket.

Denne funktion gør det muligt at spærre bestemte programkategorier for at forhindre, at børn kommer til at se tv-programmer med voksenindhold.

LÅS Flyt OK Lås system : Sluk Indstil adg.kode Blokér Program Børnetilladelse : Sluk Lås system : Sluk Indstil adg.kode Blokér Program Børnetilladelse : Sluk Sluk Luk

1 MENU 2 OK 3 OK 4 OK Gem.

Vælg LÅS .

Vælg Børnetilladelse.

Foretag de ønskede justeringer.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

PARENTAL CONTROL / RATINGS

TASTATURLÅS

Du kan indstille fjernsynet således, at det kun kan aktiveres ved hjælp af fjernkontrollen. Du kan bruge denne funktion til at forhindre, a fjernsynet benyttes uden din tilladelse.

INDSTIL. Menusprog : Engelsk Lydsprog : Engelsk Undertekstsprog : Engelsk Hørehæmmede(□) : Sluk Land : UK Medietype SIMPLINK : Sluk Tastaturlås : Sluk

INDSTIL. Flyt OK Metusprog : Engelsk Lydsprog : Engelsk Undertekstsprog : Engelsk Hørehæmmede(□) : Sluk Land : UK Medietype SIMPLINK : Sluk Tastaturlås : Sluk On

1 MENU 2 OK 3 OK 4 OK Gem.

Vælg INDSTIL..

Vælg Tastaturlås

Vælg Tænd eller Sluk

Hvis indstillingen Tastaturlås er sat til Tænd, og tv'et er slukket, skal du trykke på knapperne Ⓧ I, INPUT, P ∧ ∨ (eller PR ▲ ▼) på tv-apparatet eller knapperne POWER (Strøm), INPUT (Indgang), D/A TV, P ∧ ∨ (eller (PR + - eller P + -)) eller TAL-knapperne på fjernbetjeningen.
Hvis indstillingen Tastaturlås er sat til Tænd, vises teksten Tastaturlås Tænd på skærmen, när du trykker på en vilkårlig knap på frontpanelet, mens du ser tv.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

TEKST-TV

Denne funktion er ikke tilgængelig i alle lande.

Teletekst er en gratis seerservice, som udsendes af de fleste TV-stationer, og som indeholder opdaterede informationer om nyheder, vejrmeldinger, TV-programmer, priser for betaling-skanaler og meget mere.

Teletekstdekoderen i dette fjernsyn kan vise systemerne SIMPLE, TOP og FASTEXT. SIMPLE (standard teletekst) består af et antal sider, der vælges direkte ved at indtaste det tilhørende sidenummer. TOP og FASTEXT er mere moderne metoder, der gør det enkelt og hurtigt at finde oplysninger i teletekst.

SLÅ TIL/FRA

Tænd for teletekst ved at trykke på knappen TEXT.

Den første side, eller den side du så på sidst, vises på skærmen.

Overskriften på skærmen viser to sidetal, navnet på TV-stationen og dato og klokkeslæt. Det første sidetal viser, hvilken teletektside, der vises. Det andet sidetal viser, hvilken side der søges efter.

Tryk på knappen TEXT hvis du vil slukke teletekst. Fjernsynet skifter tilbage til den forrige tilstand.

SIMPLE-TEKST

■Vælge side

1 Indtast det ønskede sidetal som et trecifret tal ved hjælp af CIFFER-tasterne. Hvis du kommer til at trykke på et forkert tal, må du skrive tre cifre, og så indtaste det rigtige sidetal på ny. Hvis det ønskede sidetal ikke er tilgæn-geligt, blinker sidetallet, f.eks "300", i et par sekunder.

② Du kan vælge den foregående eller den efterføgende side ved at trykke på knappen P ∧ ∨ (eller (PR + - eller P + -))

TOP-TEKST

Brugervejledningen viser fire felter nederst på skærmen - rød, grøn, gul og blå. Det gule felt repræsenterer den næste gruppe, det blå felt den næste blok.

■Vælge gruppe / blok / side

① Ved at trykke på den BLÅ knap kan du flytte fra blok til blok.
② Du kan flytte til den næste gruppe ved at trykke på den GULE knap. Der bladres automatisk videre til næste blok.
3 Du kan bladre videre til den næste side, med automatisk skift til næste gruppe, ved at trykke på den GR∅NNE knap. Du kan også bruge knappen P ∧ (eller (PR + eller P +)).
4 Den R∅DE knap skifter tilbage til forrige side. Du kan også bruge knappen P √ (eller (PR - eller P -)).

Direkte valg af side

På samme måde som i SIMPLE-tilstand, kan du, når fjernsynet er i TOP-tilstand, vælge en bestemt side ved at ind-taste et trecifret sidetal med CIFFER-tasterne.

TEKST-TV

FASTEXT

Teletekstsiderne har en farvekode i underkanten af skærmen. Du vælger en side ved at trykke på den knap, der har samme farve.

■Vælge side

Tryk på knappen T.OPT (Tekst-tv-indstilling), og brug derefter knappen til at vælge menuen. Vis indekssiden.

(På modellerne 19/22LS4D* skal du trykke på knappen ☐ for at vælge indeksmenuen).

② Du kan vælge sider, der har en farvekode i skærmens underkant, ved at trykke på den knap, der har samme farve.
3 På samme måde som i SIMPLE-tilstand, kan du, när fjernsynet er i FASTEXT-tilstand, vælge en bestemt side ved at indtaste et trecifret sidetal med CIFFER-tasterne.
4 Du kan vælge den foregående eller den efterfølgende side ved at trykke på knappen P ∧ ∨ (eller (PR + - eller P + -)).

SPECIELLE TEKST-TV-FUNKTIONER

■ Tryk på knappen T. OPT (Tekst-tv-indstilling), og brug derefter knappen til at vælge menuen Text Option (Tekstindstilling).

VIS SKJULT TEKST

Vælg denne menu for at få vist skjulte oplysninger som f.eks. løsninger på gåder eller puslespil.

■OPDATER

Viser en fjernsynskanal, mens der ventes på en ny teletekstside. Symbolet vises i øverste venstre hjørne af skærmen. Når den opdaterede side er klar til at blive vist, skifter symbolet til det aktuelle sidetal. Vælg menuen igen for at få vist den opdaterede tekst-tv-side.

■UR

Når du ser et tv-program, kan du vælge denne menu for at få vist klokkeslættet øverst til højre på skæmbilledet.

Tryk på knappen en gang til, hvis du vil fjerne uret. I teletekst-tilstand kan du bruge denne knap til at vælge et sidetal til en underliggende side. Sidetallet vises nederst på skærmen. Du kan holde eller skifte den underliggende side ved at trykke på R∅D/GR∅N, < > eller på en CIFFER-tast.

■□STOP

Standser de sideskift, der foretages automatisk, hvis en teletektside består af 2 eller flere underliggende sider.

Antallet af underliggende sider og sidetallet for den aktuelle side vises normalt på skærmen under klokkeslættet.

Når denne menu vælges, vises stopsymbolet øverst til venstre på skæmbilledet, og det automatiske sideskift deaktiveres.

DIGITALT TEKST-TV

Dette tv-apparat giver dig mulighed for at bruge digitalt tekst-tv, der på flere punkter er en markant forbedring i forhold til almindelig tekst-tv (bl.a. hvad angår tekst og grafik).

Den digitale tekst-tv-funktion kan hente data fra særlige digitale tekst-tv-tjenester og tjenester, der sender digitalt tekst-tv.

1 Tryk på en numerisk knap eller på knappen P ∧ ∨ (eller (PR + - eller P + -)) for at vælge en digital tjeneste, der udsender digitalt tekst-tv. Du kan se, hvilke tekst-tv-tjenester der er digitale, på tjenestelisten i den elektroniske programguide (EPG).
2 Følg angivelserne på digitalt tekst-tv, og gå videre til næste trin ved at trykke på knappen TEXT (Tekst), OK, ↗ ∨ < > R∅D, GR∅N, GUL eller BLÅ eller på TALKNAPPERNE osv.
3 Hvis du vil skifte til en anden digital tekst-tv-tjeneste, skal du blot vælge den ønskede tjeneste ved hjælpe af de numeriske knapper eller knapperne P ∧ ∨ (eller (PR + - eller P + -)).

1 Tryk på en numerisk knap eller på knapperneP (eller (PR + - eller P + -)) for at vælge en bestemt tjeneste, der udsender digitalt tekst-tv.
2 Tryk på knappen TEXT (Tekst) eller farveknappen for at skifte til tekst-tv.
3 Følg angivelserne på digitalt tekst-tv, og gå videre til næste trin ved at trykke på knapperne OK, ↑R∅D, >GR∅N, GUL eller BLÅ eller på TALKNAPPERNE osv.
4 Tryk på knappen TEXT (Tekst) eller farveknappen for at afslutte den digitale tekst-tv-funktion og vende tilbage til tv-visningen.
Nogle tjenester giver mulighed for at få adgang til teksttv-tjenester ved at trykke på den R∅DE knap.

(gendannelse af de oprindelige fabriksindstillinger)

Sådan kan de justerede værdier gendannes

INDSTIL. Land :UK Medietype SIMPLINK : Sluk Tastaturlås : Sluk Indstil ID : 1 ISM-metode : Normal Strømbesparrende: Niveau 0 Nulstil alt : Sluk

INDSTIL. Land :UK Medietype SIMPLINK : Sluk Tastaturlås : Sluk Indstil ID : 1 ISM-metode : Normal Strømbesparrende: Ni Nulstil alt : Slu Angiv adg.kode Annuller

Vælg INDSTIL..

Vælg Nulstil alt.

- Hvis låsefunktionen er aktiveret, og du har glemt din adgangskode, skal du trykke "7, 7, 7, 7" på fjernbetjeningen.

• Tryk på knappen MENU for at vende tilbage til normal tv-visning.
• Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

FEJLFINDING

Betjeningen fungerer ikke normalt.
Fjernbetjeningen fungerer ikke	Undersøg, om der er genstande mellem produktet og fjernbetjeningen, der spær- rer.Er batterierne installeret korrekt i forhold til polaritet (+ til +, - til -)?Er fjernbetjeningens driftstilstand korrekt indstillet: TV, STB osv.?Isæt nye batterier.
Strømmen gik pludselig ud	Er sluk-timeren indstillet?Kontroller strømstyringsindstillingerne. Strømmen er blevet afbrudtDer er ingen udsendelse ved station, der er indstillet med Auto off aktiveret.

Billedfunktionen fungerer ikke.
Intet billede og ingen lyd	■ Kontroller, om produktet er tændt.■ Prøv med en anden kanal. Der kan være et problem med udsendelsen.■ Er netledningen sat ordentligt i stikkontakten?■ Kontroller antennens retning og/eller placering.■ Afprøv stikkontakten ved at sætte et andet produkts netledning til i samme stik.
Billedet vises lang-somt efter opstart	■ Dette er normalt. Billedet er dæmpet under opstart af produktet. Kontakt ser-vice-centeret, hvis billedet ikke vises efter fem minutter.
Igen eller ringe farver eller dårligt billede	■ Indstil Color (Farve) i menuindstillingen.■ Hold en passende afstand mellem produktet og videobåndoptageren.■ Prøv med en anden kanal. Der kan være et problem med udsendelsen.■ Er videokablerne sat korrekt i?■ Aktiver en funktion for at gendanne billedets lysstyrke.
Vandrette/lodrette streger eller billedet ryster	■ Undersøg, om der er lokal interferens, som f.eks. et elektrisk apparat eller et el-værktøj.
Dårlig modtagelse på nogle kanaler	■ Stationen eller kabelproduktet har problemer. Stil ind på en anden station.■ Signalet fra stationen er svagt. Drej antennen for at modtage en stærkere station.■ Undersøg, om der er eventuelle kilder til interferens..
Linjer eller streger i billeder	■ CUndersøg antennen (drej antennen).
Intet billede ved tilslutning til HDMI	■ Kontroller, at HDMI-kablet understøtter version 1,3.HDMI-kablerne understøtter ikke HDMI-version 1,3. Det medfører, at billedet flimrer eller ikke vises. I så fald skal du bruge de nyeste kabler, der understøtter HDMI-version 1,3.
Lydfunktionen fungerer ikke.
Billede vises og ingen lyd	Tryk på knappen VOLUMEN.Er lyden slået fra? Tryk på knappen MUTE.Prøv med en anden kanal. Der kan være et problem med udsendelsen.Er lydkablerne sat korrekt i?
Der kommer ikke noget ud af den ene højttaler	Indstil Balance i menuindstillingen.
Usædvanlig lyd fra produktet	En ændring i omgivelsernes luftfugtighed eller temperatur kan forårsage en usædvanlig støj, når produktet tændes eller slukkes og indikerer ikke en fejl i produktet.
Ingen lyd ved tilslutning til HDMI eller USB	Kontroller, at HDMI-kablet understøtter version 1,3.Kontroller, at USB-kablet understøtter version 2,0.* Denne funktion er ikke tilgængelig på alle modeller.

Der er et problem i pc-tilstand. (Kun i pc-tilstand).
Signalet er uden for-rækkevidde.	■ Tilpas opløsning, vandret eller lodret frekvens.■ Kontroller indgangskilden.
Lodret søjle eller stribe på baggrund, vandret støj og uko-rekt placering	■ Brug autokonfigureringen, eller indstil uret, fase eller vandret/lodret placering.
Skærmfarven er usta-bil eller kun en farve	■ Undersøg signalkablet.■ Geninstaller pc'ens skærmkort.

Der er et problem med indstillingerne for PICTURE(BILLEDE).

Når en bruger ændrer billedindstillingerne, vender tv'et automatisk tilbage til de oprindelige indstillinger efter et stykke tid.

Det betyder, at tv'et i øjeblikket er indstillet til tilstanden I butik.For at skifte til tilstanden Hjem, skal du gøre følgende:Fra menuen TV skal du vælge INDSTIL.-> Nulstil alt -> Ja (vent et par sekunder, mens tv-billedet hentes igen) -> Skæmmenuen "VELKOMMEN" vises -> Tryk på knappen OK -> Vælg Sprog -> Vælg Hjem -> Vælg Landog Tidszone -> Tryk på knappen O© Kfrogramsøgningen vil begynde automatisk (du kan stoppe søgningen ved at trykke på knappen O©K Du har nu skiftet til-stand til Hjem.

VEDLIGEHOLDELSE

Tidlige fejl kan forebygges. Forsigtig og regelmæssig rengøring kan forlænge dit nye tv's levetid.

Forsigtig: Sørg for at slukke for strømmen og trække strømkablet ud, inden du begynder at gøre tv'et rent.

Rengøring af skærmen

Her er et godt råd til at holde skærmen støvfri i et stykke tid. Fugt en blød klud i en blanding af lunken vand og en smule skylle- eller opvaskemiddel. Vrid kluden op, indtil den er næsten tør, og brug den derefter til at tørre skærmen af.
2 Sørg for, at overskydende vand fjernes fra skærmen, og lad den derefter lufttørre, inden du tænder for tv'et.

Rengøring af kabinettet

■ Fjern snavs eller støv ved at tørre kabinettet af med en blød, tør, fnugfri klud.
■ Brug ikke en våd klud.

Ved længere tids fravær

▲ FORSIGTIG

Hvis tv'et ikke skal bruges i længere tid (f.eks. grundet ferie), er det en god ide at tage strømkablet ud for at beskytte apparatet mod skader som følge af lynnedslag eller strømstød.

PRODUKTSPECIFIKATIONER

MODELLER		42PG10**	50PG10**	42PG30**
		42PG1000-ZA	50PG1000-ZA	42PG3000-ZA
Dimensioner(bredde x højde x dybde)	med sokkel	1040,0 x 729,0 x 308,0 mm41,0 x 28,7 x 12,2 tommer	1224,7 x 849,0 x 364,0 mm48,3 x 33,5 x 14,4 tommer	1039,5 x 726,0 x 307,6 mm41,0 x 28,6 x 12,1 tommer
	uden sokkel	1040,0 x 677,0 x 84,0 mm41,0 x 26,7 x 3,3 tommer	1224,7 x 790,0 x 83,6 mm48,3 x 31,1 x 3,3 tommer	1039,5 x 673,7 x 84,0 mm41,0 x 26,6 x 3,3 tommer
Vægt (netto)	med sokkel	26,6 kg / 58,7 lbs	41,5 kg / 91,5 lbs	28,0 kg / 61,8 lbs
	uden sokkel	24,6 kg / 54,3 lbs	38,1 kg / 84,0 lbs	25,0 kg / 55,1 lbs
StrømkravStrømforbrug		AC100-240V~ 50/60Hz 3,1A310W	AC100-240V~ 50/60Hz 4,2A420W	AC100-240V~ 50/60Hz 3,1A310W
MODELLER		50PG30**	42PG20**	50PG20**
		50PG3000-ZA	42PG2000-ZA	50PG2000-ZA
Dimensioner(bredde x højde x dybde)	med sokkel	1232,0 x 850,0 x 363,6 mm48,5 x 33,5 x 14,4 tommer	1040 x 731,3 x 308 mm40,9x 28,7 x 12,1 tommer	1224,7 x 849 x 364 mm48,2 x 33,4x 14,3 tommer
	uden sokkel	1232,0 x 793,0 x 84,0 mm48,5 x 31,2 x 3,3 tommer	1040 x 677 x 86 mm40,9 x 26,6 x 3,4 tommer	1224,7 x 790 x 86 mm48,2x 31,1 x 3,4 tommer
Vægt (netto)	med sokkel	42,3 kg / 93,3 lbs	27,3 kg / 60,1 lbs	41,8 kg / 92,2 lbs
	uden sokkel	38,3 kg / 84,5 lbs	24,4 kg / 53,8 lbs	37,8 kg / 83,3 lbs
StrømkravStrømforbrug		AC100-240V~ 50/60Hz 4,2A420W	AC100-240V~ 50/60Hz 3,1A310W	AC100-240V~ 50/60Hz 4,2A420W
MODELLER		60PG30**	19LS4D*	22LS4D*
		60PG3000-ZA	19LS4D-ZD	22LS4D-ZD
Dimensioner(bredde x højde x dybde)	med sokkel	1468 x 1009,1 x 413,9 mm57,8 x 39,7 x 16,3 tommer	456,8x 396,6x 172,0 mm18,0 x 15,6 x 6,8 tommer	525,4 x 441,7x 187,4 mm20,7 x 17,4 x 7,3 tommer
	uden sokkel	1468 x 949,5 x 88,5 mm57,8 x 37,4 x 3,5 tommer	456,8 x 368,5 x 70,5 mm18,0 x 14,5 x 2,8 tommer	525,4 x 413x 68,6 mm20,7 x 16,3 x 2,7 tommer
Vægt (netto)	med sokkel	80,6 kg / 177,7 lbs	5,1 kg / 11,3 lbs	6,1 kg / 13,5 lbs
	uden sokkel	72,6 kg / 160,1 lbs	4,6 kg / 10,2 lbs	5,7 kg / 12,6 lbs
StrømkravStrømforbrug		AC100-240V~ 50/60Hz 5,6A560W	AC100-240V~ 50/60Hz 0,8A50W	AC100-240V~ 50/60Hz 1,0A60W
Tv-systemProgramdækningEkstern antenneimpedans		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Miljøforhold	DriftstemperaturLuftfugtighed i drift	0 ~ 40°C / 32 ~ 104°FLess than 80%
	OpbevaringstemperaturLuftfugtighed ved opbevaring	-20 ~ 60°C / -4 ~ 140°FLess than 85%

■ Ovenstående specifikationer kan ændres uden forudgående varsel, for så vidt angår kvalitetsforbedringer.

MODELLER		19LG30**		22LG30**		26LG30**
		19LG3000-ZA19LG3050-ZA19LG3060-ZB		22LG3000-ZA22LG3050-ZA22LG3060-ZB		26LG3000-ZA26LG3050-ZA
Dimensioner(bredde x højde x dybde)	med sokkel	458,8 x 391,0 x 189,2 mm18,1 x 15,4 x 7,5 tommer		522,2 x 431,5 x 189,0 mm20,6 x 17,0 x 7,5 tommer		663,3 x 508,2 x 227,3 mm26,1 x 20,1 x 9,0 tommer
	uden sokkel	458,8 x 344,5 x 69,0 mm18,1 x 13,6 x 2,7 tommer		522,2 x 384,2 x 69,0 mm20,6 x 15,2 x 2,7 tommer		663,3 x 449,8 x 80,0 mm26,1 x 17,8 x 3,2 tommer
Vægt (netto)	med sokkeluden sokkel	5,02 kg / 11,1 lbs4,76 kg / 10,5 lbs		5,6 kg / 12,4 lbs5,34 kg / 11,8 lbs		10,1 kg / 22,3 lbs8,6 kg / 19,0 lbs
StrømkravStrømforbrug		AC100-240V~ 50/60Hz 0,8A50W		AC100-240V~ 50/60Hz 0,9A55W		AC100-240V~ 50/60Hz 1,2A120W
MODELLER		32LG30**		37LG30 **		42LG30**
		32LG3000-ZA32LG3030-ZA		37LG3000-ZA37LG3030-ZA		42LG3000-ZA42LG3030-ZA
Dimensioner(bredde x højde x dybde)	med sokkel	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 tommer		919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 tommer		1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 tommer
	uden sokkel	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 tommer		919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 tommer		1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 tommer
Vægt (netto)	med sokkeluden sokkel	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs		18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs		23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs
StrømkravStrømforbrug		AC100-240V~ 50/60Hz 1,5A150W		AC100-240V~ 50/60Hz 1,8A180W		AC100-240V~ 50/60Hz 2,3A230W
MODELLER		37LG20 **		42LG20 **		32LG32 **
		37LG2000-ZA		42LG2000-ZA		32LG3200-ZA
Dimensioner(bredde x højde x dybde)	med sokkel	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 tommer		1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 tommer		801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 tommer
	uden sokkel	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 tommer		1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 tommer		801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 tommer
Vægt (netto)	med sokkeluden sokkel	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs		23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs		13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs
StrømkravStrømforbrug		AC100-240V~ 50/60Hz 1,8A180W		AC100-240V~ 50/60Hz 2,3A230W		AC100-240V~ 50/60Hz 1,5A150W
Tv-systemProgramdækningEkstern antenneimpedans		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Miljøforhold	DriftstemperaturLuftfugtighed i drift	0 ~ 40°C / 32 ~ 104°FLess than 80%
	OpbevaringstemperaturLuftfugtighed ved opbevaring	-20 ~ 60°C / -4 ~ 140°FLess than 85%

■ Ovenstående specifikationer kan ændres uden forudgående varsel, for så vidt angår kvalitetsforbedringer.

MODELLER		32LG5 ***	37LG50 **	42LG50**
		32LG5000-ZA32LG5010-ZD32LG5020-ZB32LG5030-ZE32LG5600-ZB	37LG5000-ZA37LG5010-ZD37LG5020-ZB37LG5030-ZE	42LG5000-ZA42LG5010-ZD42LG5020-ZB42LG5030-ZE
Dimensioner(bredde x højde x dybde)	med sokkel	813,8 x 598,8 x 231,9 mm32,1 x 23,6 x 9,2 tommer	936,4 x 685,4 x 293,4 mm36,9 x 27,0 x 11,6 tommer	1032,0 x 894,8 x 293,8 mm40,7 x 35,3 x 11,6 tommer
	uden sokkel	813,8 x 540,4 x 95,5 mm32,1 x 21,3 x 3,8 tommer	936,4 x 612,8 x 88,0 mm36,9 x 24,2 x 3,5 tommer	1032,0 x 662,3 x 89,0 mm40,7 x 26,1 x 3,5 tommer
Vægt (netto)	med sokkeluden sokkel	14,1 kg / 31,1 lbs12,6 kg / 27,8 lbs	18,3 kg / 40,4 lbs15,6 kg / 34,4 lbs	26,2 kg / 57,8 lbs23,5 kg / 51,8 lbs
StrømkravStrømforbrug		AC100-240V~ 50/60Hz 1,5A1,8A (32LG5600)150W180W (32LG5600)	AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 2,3A230W
MODELLER		32LG5 ***	47LG50**	52LG50**
		32LG5700-ZF	47LG5000-ZA47LG5010-ZD47LG5020-ZB47LG5030-ZE	52LG5000-ZA52LG5010-ZD52LG5020-ZB52LG5030-ZE
Dimensioner(bredde x højde x dybde)	med sokkel	813,8 x 599,3 x 294,0 mm32,1 x 23,6 x 11,6 tommer	1156,2 x 813,1 x 342,9 mm45,6 x 32,0 x 13,5 tommer	1291,7 x 892,17 x 342,9 mm50,9 x 35,2 x 13,5 tommer
	uden sokkel	813,8 x 540,4 x 95,5 mm32,1 x 21,3 x 3,8 tommer	1156,2 x 739,2 x 103,0 mm45,6 x 29,1 x 4,1 tommer	1291,7 x 817,0 x 115,3 mm50,9 x 32,2 x 4,6 tommer
Vægt (netto)	med sokkeluden sokkel	14,1 kg / 31,1 lbs12,6 kg / 27,8 lbs	29,2 kg / 64,4 lbs24,6 kg / 54,3 lbs	39,5 kg / 87,1 lbs34,9 kg / 77,0 lbs
StrømkravStrømforbrug		AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 3,0A300W	AC100-240V~ 50/60Hz 3,3A330W
Tv-systemProgramdækningEkstern antenneimpedans		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Miljøforhold	DriftstemperaturLuftfugtighed i drift	0 ~ 40°C / 32 ~ 104°FLess than 80%
	OpbevaringstemperaturLuftfugtighed ved opbevaring	-20 ~ 60°C / -4 ~ 140°FLess than 85%

■ Ovenstående specifikationer kan ændres uden forudgående varsel, for så vidt angår kvalitetsforbedringer.

PROGRAMMERING AF FJERNBETJENINGEN

Fjernbetjeningen er en universel fjernbetjening til mange forskellige mærker. Den kan programmeres til at betjene de fleste fjernbetjente enheder fra andre producen-ter.

Bemærk, at fjernbetjeningen ikke kan styre alle modeller i alle mærker.

Indprogrammering af en kode i fjernbetjeningstilstand

Hvis du vil finde ud af, om fjernbetjeningen kan bruges til at styre andre komponenter uden forprogrammering, skal du tænde en komponent, f.eks. en STB, og trykke på den tilsvarende tilstandsknap (f.eks. STB) på fjernbetjeningen, mens fjernbetjeningen rettes mod komponenten. Test knapperne POWER (Tænd/sluk) og P for at se, om komponenten reagerer korrekt.

Hvis ikke, skal fjernbetjeningen forprogrammeres for at kunne styre enheden.

2 Tænd den komponent, der skal programmeres, og tryk derefter på den tilsvarende tilstandsknap på fjernbetjeningen (f.eks. STB). Fjernbetjeningsknappen for den ønskede komponent lyser.
3 Tryk på knapperneMENU og MUTE samtidig. Fjernbetjeningen er klar til at blive programmeret for koden.
4 Indtast et kodetal ved hjælp af talknapperne på fjernbetjeningen. Programkodenumre for den tilsvarende komponent findes på de næste sider. Hvis koden er korrekt, tænder enheden.
5 Tryk på knappen MENU for at gemme koden.
6 Test fjernbetjeningsfunktionerne for at se, om komponenten responderer korrekt. Hvis ikke, gentages trin 2.

APPENDIKS

PROGRAMMERING AF KODER

HDSTB

Mærke Koder Mærke Koder Mærke Koder
ALPHASTAR DSR 123			HOUSTON TRACKER	033 037 039 051		PROSAT	072
AMPLICA 050				057 104		RCA	066 106
BIRDVIEW 051 126 129			HUGHES	068		REALISTIC	043 074
CHANNEL MASTER 013 014 015 018			JANIEL	060 147		SAMSUNG	123
	036 055		JERROLD	061		SATELLITE SERVICE CO	028 035 047 057
CHAPARRAL 008 009 012 077			KATHREIN	108			085
CITOH	054		LEGEND	057		SCIENTIFIC ATLANTA	032 138
CURTIS MATHES	050 145		LG	001		SONY	103
DRAKE	005 006 007 010		LUTRON	132		STARCAST	041
	011 052 112 116		LUXOR	062 144		SUPER GUIDE	020 124 125
	141		MACOM	010 059 063 064		TEECOM	023 026 075 087
DX ANTENNA	024 046 056 076			065			088 090 107 130
ECHOSTAR	038 040 057 058		MEMOREX	057			137
	093 094 095 096		NEXTWAVE	028 124 125		TOSHIBA 002 127
	097 098 099 100		NORSAT	069 070		UNIDEN	016 025 042 043
	122		PACE SKY SATELLITE	143			044 045 048 049
ELECTRO HOME	089		PANASONIC	060 142			078 079 080 086
EUROPLUS	114		PANSAT	121			10 135136
FUJITSU	017 021 022 027		PERSONAL CABLE	117		VIEWSTAR	115
	133 134		PHILIPS	071		WINEGARD	128 146
GENERAL INSTRUMENT	003 004 016 029		PICO	105		ZENITH	081 082 083 084
	031 059 101		PRESIDENT	019 102			091 120
HITACHI	139 140		PRIMESTAR	030 110 111

IR-KODE

1. Sådan tilslutter du

- Tilslut fjernbetjening med ledning til fjernbetjeningsindgangen på skærmen.

2. Fjernbetjeningens IR-kode

■ Udgangsimpulsform

Enkelt pulse, moduleret med 37.917KHz signal signal ved 455KHz

Tc T1

Bærefrekvens FCAR = 1/TC = fOSC/12 Driftskvotient =T1/TC =1/3

■ Konfiguration af billede

1. billede

Startkode Lav brugerdefineret kode Høj brugerdefineret kode Datakode Datakode C0 C1 C2 C3 C4 C5 C6 C7 C0 C1 C2 C3 C4 C5 C6 C7 D0 D1 D2 D3 D4 D5 D6 D7 D0 D1 D2 D3 D4 D5 D6 D7

Gentag billede

Bølgeformen transmitteres, så længe en tast holdes nede.

Tilslut RS-232C-indgangen til en ekstern styreenhed (fx en computer eller et A/V-styresystem) og kontroller skærmens funktioner eksternt.

Tilslut styreenhedens serielle port til RS-232C-indgangen på skærmens bagpanel.

BEMÆRK: RS-232C-tilslutningskabler følger ikke med skærmen.

RS-326C IN (CONTROL & SERVICE)

Tilslutningsstik: D-Sub, 9-ben, han

Nr.	Betegnelse for ben
1	Ingen tilslutning
2	RXD (Modtager data)
3	TXD (Transmitterer data)
4	DTR (DTE-side klar)
5	GND (Jord)
6	DSR (Data set klar)
7	RTS (Request til afsendelse)
8	CTS (Clear til afsendelse)
9	Ingen tilslutning

Anvend denne funktion til at angive ID-nummer for skærmen.

Se 'Real data mapping'.▶ p.114

INDSTIL. Hørehæmmede(☐) Land :UK Medietype SIMPLINK : Sluk Tastaturlås : Sluk Indstil ID : 1 Strømindikator Nulstil alt : Sluk

INDSTIL. Hørehæmmede(☐) Land :UK Medietype SIMPLINK : Sluk Tastaturlås : Sluk Indstil ID : 1 Strømindikator Nulstil alt : Sluk Luk

1 MENU 2 OK 3 OK

Vælg INDSTIL. (Indstilling).

Vælg Indstil ID (Tv-apparat-id).

Vælg det ønskede tv-id-nummer.

Du kan vælge tallene 1-99 til tv-apparatets id-nummer.

- Tryk på knappen RETURN (Tilbage) for at gå til forrige menuskærm.

Kommunikationsvariable

■ Båndbredde : 9600 bps (UART)
■ Datastørrelse : 8 bits
Paritet : Ingen

■ Kontrolbit : 1 bit
■ Kommunikationskode : ASCII-code
■ Brug et krydskabel.

Referenceliste for kommandoer

	KOMMANDO	KOMMANDO	DATA
	1	2	(Hexadecimal)
01. Strøm k a 00 ~ 01
02. Billedformat k c			Se s. 112
03. Stand by-modus k d 00 ~ 01
04. Højttaler fra k e 00 ~ 01
05. Volumenkontrol k f 00 ~ 64
06. Kontrast k g	00 ~ 64
07. Lys	k	h	00 ~ 64
08. Farve	k	i	00 ~ 64
09. Farvetemperatur	k	j	00 ~ 64
10. Skarphed	k k 00 ~ 64
11. Valg af skæmmenu	k	l	00 ~ 01
12. Remote control lock mode	k	m	00 ~ 01
13. Balance	k	t	00 ~ 64
14. arvetemperatur	k	u	00 ~ 02
15. Unormal status	k	z	00 ~ 09
16. ISM-funktion j	p		Se s. 114
17. Energisparetilstand	j	q	00 ~ 04
18. Automatisk konfiguration	j	u	01
19. Equalizer j	v		Se s. 114
20. Finindstillingskommando m		a	Se s. 114
21. Tilføj/spring over kanal	m	b	00 ~ 01
22. Nøgle	m	c	Send IR-ledning
23. Styring af modlys	m	g	00 ~ 64
24. Vælg signalkilde (hovedbillede) x		b	Se s. 115

* Når du indstiller 15 \~ 24, vises der ikke en menu på skærmen.

Sending/Modtagelse-protokol

Sending

[Kommand1][Kommand2][ ][Set ID][ ][Data][Cr]

* [Kommando1] : Til styring af PDP-skærmen. (j, k, m eller x)
* [Kommando2] : Til styring af PDP-skærmen.
* [Set ID] : Du kan ændre skærmens Set ID for at vælge det ønskede ID-nummer for skærmen i specialmenuen. Se side 25. Set ID kan indstilles til tal fra 1 \~ 99. Sættes Set ID til '0', så gælder styringen alle tilsluttede PDP-skærme.
* [DATA] : Send kommandodata. Send 'FF'-data for at læse status for kommando.
* [Cr] : Enter ASCII-kode '0 x 0D'
* [ ] : ASCII-kode 'space (0 x 20)'

OK-bekræftelse

[Kommand2][ ][Set ID][ ][OK][Data][x]

* Skærmen sender bekræftelse (ACK) baseret på dette format ved modtagelse af normale data. Hvis data-funktionen på dette tidspunkt er sat til Læs data-modus, gives meddelelse om den aktuelle status for data. Hvis data-funktionen er sat til Skriv data-modus, returneres PC'ens data.

Fejl-bekræftelse

[Kommand2][ ][Set ID][ ][NG][Data][x]

* Skærmen sender bekræftelse (ACK) baseret på dette format ved modtagelse af unormale data som følge af ikke-tilgængelige funktioner eller kommunikationsfejl.

Data 1: Uautoriseret kode

2: Understøtter ikke funktionen
3: Vent venligst

APPENDIKS

01. Strøm (Kommando: k a)

- Til at tænde eller slukke for strømtilførsel til skærmen.

Sending

[k][a][ ][Set ID][ ][Data][Cr]

▶ For visning af Strømtilførsel tændt /slukket.

Sending

[k][a][ ][Set ID][ ][FF][Cr]

Bekræftelse

[a][ ] [Set ID][ ][OK/NG][Data][x]

* Hvis andre funktioner sender 'OxFF'-data baseret på dette format, vises status for hver funktion med bekræftelsesdata.

* Meddelelserne "OK Ack.", "Error Ack." og andre typer meddelelser kan vises på skærmen, när tv'et slukkes.

02. Billedformat

(Kommando: k c)(Hovedbilledets størrelse)

- Til regulering af indstillinger for billedformat. Du kan også justere skærmformatet ved hjælp af indstillingen Billedformat i menuen Q.MENU (Hurtigmenu) eller BILLEDE.

Sending

[k][c][ ][Set ID][ ][Data][Cr]

Data 01 : Normalt billedformat (4:3)

02 : Wide screen-billedformat (16:9)

04:Zoom1

05 : Zoom2

06 : Original

07 : 14:9

09 : Kun Scanning

Bekræftelse

[c][ ][Set ID][ ][OK/NG][Data][x]

* Med PC-indgangssignal vælges enten 16:9-eller 4:3-billedformat.

* Indstillingen Kun Scanning er tilgængelig i tilstandene HDMI/Komponent (over 720p).

* Du kan kun vælge Original i tekst-tv-funktionen i Storbritannien (MHEG-5).

03. Stand by-modus (Kommando: k d)

▶ Slå Stand by-modus-funktion til/fra.

Sending

[k][d][ ][Set ID][ ][Data][Cr]

Data 00 : Stand by-modus-funktion fra (skæmbillede tændt) 01 : Stand by-modus-funktion tændt (skæmbillede slukket)

Bekræftelse

[d][ ][Set ID][ ][OK/NG][Data][x]

04. Højttaler fra (Kommando: k e)

- Til at tænde/slukke for Højttaler fra-funktion. Du kan også styre Højttaler fra-funktionen med MUTE- tasten på fjernbetjeningen.

Sending

[k][e][ ][Set ID][ ][Data][Cr]

Data 0 : Højttaler fra-funktion tændt (højttaler fra) 1 : Højttaler fra-funktion slukket (højttaler til)

Bekræftelse

[e][ ][Set ID][ ][OK/NG][Data][x]

05. Volumenkontrol (Kommando: k f)

- Til regulering af lydstyrke. Du kan også regulere lydstyrken med volume-tasterne på fjernbetjeningen.

Sending

[k][f][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1'. (Se side 114)

Bekræftelse

[f][ ][Set ID][ ][OK/NG][Data][x]

06. Kontrast (Kommando: k g)

▶ Til regulering af indstillinger for kontrasten på skæmen. Du kan også regulere indstillinger for kontrasten i billedmenuen.

Sending

[k][g][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1'. (Se side 114)

Bekræftelse

[g][ ] [Set ID][ ] [OK/NG][Data][x]

1. Lys (Kommando: k h)

- Til regulering af indstillinger for skærmens lysstyrke. Du kan også regulere indstillinger for lysstyrken i billedmenuen.

Sending

[k][h][ ] [Set ID][ ] [Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1'. (Se side 114)

Bekræftelse

[h][ ] [Set ID][ ][OK/NG][Data][x]

- Til regulering af indstillinger for skærmens farver. Du kan også regulere indstillinger for farver billed menuen.

Sending

[k][i][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1'. (Se side 114)

Bekræftelse

[i][ ][Set ID][ ][OK/NG][Data][x]

▶ Til regulering af indstillinger for skærmens farvetemperaturer. Du kan også regulere indstillinger for farvetemperatur i billedmenuen.

Sending

[k][j][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1'. (Se side 114)

Bekræftelse

[j][ ][Set ID][ ][OK/NG][Data][x]

- Til regulering af indstillinger for billedets skarphed. Du kan også regulere indstillinger for billedets skarphed i billedmenuen.

Sending

[k][k][ ][Set ID][ ][Data][Cr]

Data min.: 00 \~ maks.: 64

Se 'Real data mapping 1'. (Se side 114)

Bekræftelse

[k][ ][Set ID][ ][OK/NG][Data][x]

11. Valg af skæmmenu (Kommando: k l)

▶ Til valg af tændt/slukket skæmmenu-funktion (OSD).

Sending

[k][l][ ][Set ID][ ][Data][Cr]

Data 00 : OSD til

01 : OSD fra

Bekræftelse

[1] [ ] [Set ID][ ] [OK/NG] [Data][x]

12. Låsningsfunktion for fjernbetjening (Kommando: k m)

- Til spærring af betjeningsknapperne på skær mens frontpanel og på fjernbetjeningen.

Sending

[k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Lås til

01 : Lås fra

Bekræftelse

[m][ ][Set ID][ ][OK/NG][Data][x]

* Hvis du ikke bruger fjernbetjeningen, skal du bruge denne tilstand. Når hovedafbryderen slås til/fra, deaktiveres den eksterne kontrollås.

Du kan også regulere CSM i BILLEDE-menuen.

Sending

[k][u][ ][Set ID][ ][Data][Cr]

Data 00: Mellem 01: Kold 03: Varm

Bekræftelse

[u][ ][Set ID][ ][OK/NG][Data][x]

▶ Til lokalisering af systemfejl.

Sending

[k][z][ ][Set ID][ ][FF][ ][Cr]

Data FF : Læs

Bekræftelse

[z][ ][Set ID][ ][OK/NG][Data][x]

02 : Sluk skærmen med fjernbetjeningen

03 : Sluk skærmen med Sleep Time-funktionen

04 : Sluk skærmen med RS-232C-funktionen

05 : 5V afbrudt

06 : AC afbrudt

07 : Sluk skærmen med Ventilatoralarm-funktionen (alternativ)

08 : Sluk skærmen med Off Time-funktionen

09 : Sluk skærmen med Auto Off-funktionen

a : Sluk tv'et med registrering af AV-kort

* Denne funktion kan kun "læse".

APPENDIKS

1. ISM-funktion (kun plasma-tv-modeller) (Kommando: j p)

- Til kontrol af ISM-funktionen. Du kan også regulere ISM-funktionen i INDSTIL.-menuen.

Sending

[j][p][ ][Set ID][ ][Data][Cr]

- Til reducing af skærmens strømforbrug. Du kan også regulere Energisparefunktion i INDSTIL.-menuen.

Sending

[j][q][ ][Set ID][ ][Data][ ][Cr]

Data min.: 00 - maks :04 (*send via hexadecimalkode)

Bekræftelse

[q][ ][Set ID][ ][OK/NG][Data][x]

1. Autokonfiguration(Kommando: j u)

For regulering af billedposition og automatisk minimering af billedforstyrrelser. Fungerer kun i flg. modi: RGB (PC).

Sending

[j][u][ ][Set ID][ ][Data][Cr]

Data 01: Til tv-apparat

Bekræftelse

[u][ ][Set ID][ ][OK/NG][Data][x]

* Mapping af rigtige data 1

00:Trin 0

A : Trin 10 (Set ID 10)

F: Trin 15 (Set ID 15)

7	6	5	Trin					Værdi for skær-mvisningsfunktion
			4	3	2	1	0
			0	0	0	0	0	-24
			..	..	..	..	..	..
			0	1	1	1	1	0
			..	..	..	..	..	..
			1	1	1	1	1	24

Eksempel: Hvis du vil angive frekvensen 500 Hz og værdien -20 i skærmmenuen, skal du finde trinværdien for -20 i "Mapping af rigtige data 3". 010 (500 Hz) 00011 (trin 3) => 01000011 => 43 (hexadecimal): [j][v][ ][Set ID][ ][43][Cr]

* 3 bit frekvens og 5 bit trin udgør 8 bit (1 byte). Konverter 8 bit til hexadecimalkode.

1. Finindstillingskommando (Kommando: m a)

Data00: Høje kanaldata

Data01: Lave kanaldata

1. Styring af modlys (Kommando: m g)

(kun LCD-tv-modeller)

▶ Til styring af modlyset.

Sending

$$ [ m ] [ g ] [ ] [ \text {Set ID} ] [ ] [ \text {Data} ] [ C r ] $$

Data : data min.: 0 - maks.: 64 (* send via hexadecimalkode)

Bekræftelse

$$ [ g ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NG} ] [ \text {Data} ] [ x ] $$

▶ Sådan vælges en inputkilde til hovedbilledet.

Sending

$$ [ x ] [ b ] [ ] [ \text { Set ID } ] [ ] [ \text { Data } ] [ C r ] $$

Data Struktur

MSB

LSB

0	0	0	0	0	0	0	0
Ekstern sig-nalkilde			Signalkilde nummer

Ekstern signalkilde				Data
0	0	0	0	DTV
0	0	0	1	Analogue
0	0	1	0	AV
0	1	0	0	Komponent
0	1	1	0	RGB
1	0	0	1	HDMI

Signalkilde nummer				Data
0	0	0	0	Indgang1
0	0	0	1	Indgang2
0	0	1	0	Indgang3

Bekræftelse

[b][ ][Set ID][ ][OK/NG][Data][x]
