BRUGSANVISNING RCA2AI6SS Robinhood

Robinhood RCA2AI6SS - 1

Robinhood

SERVICE MANUAL

Robinhood RCA2AI6SS - Robinhood - 1

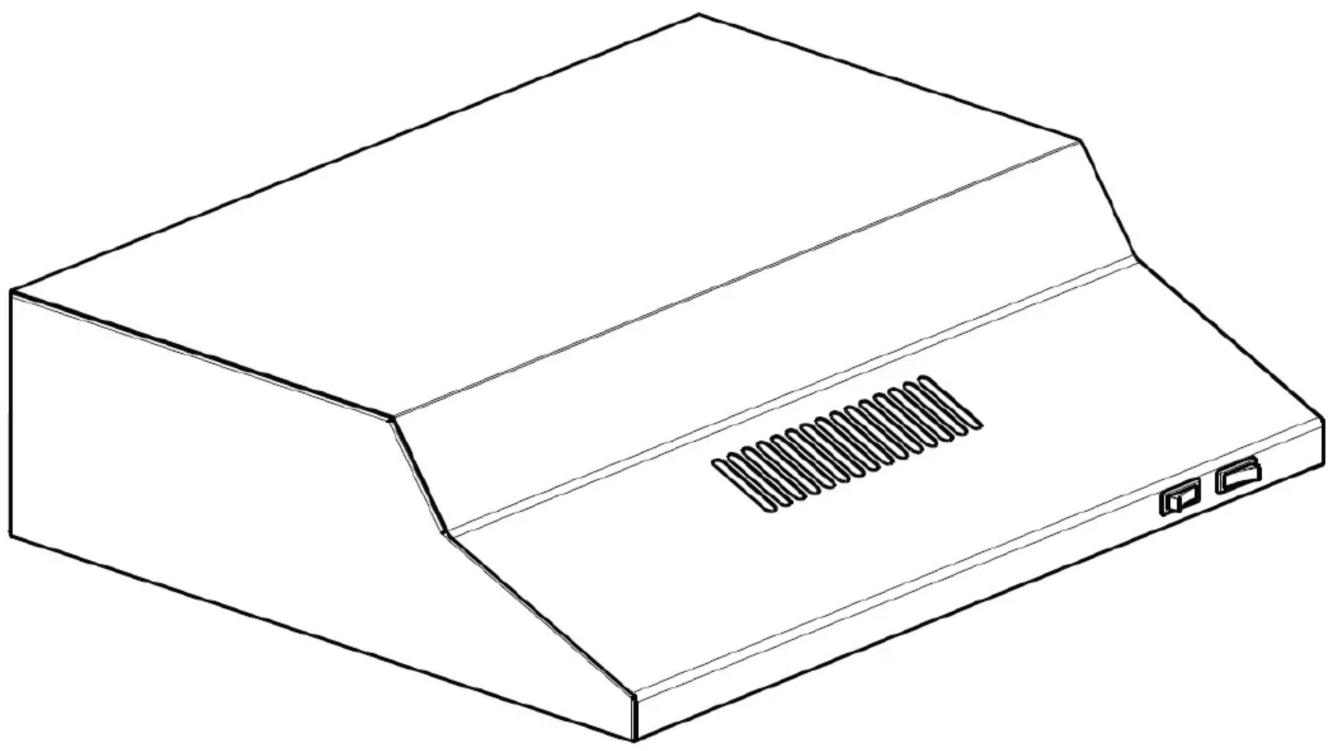

natural_image Line drawing of a standard 3D printer or oven with ventilation slots and ports (no text or symbols)

Robinhood RCA2AI6SS - Robinhood - 2

Robinhood

ALTO

RCA2AI6WH/9WH, RA61/91WH RCA2AI6SS/9SS, RA61/91SS

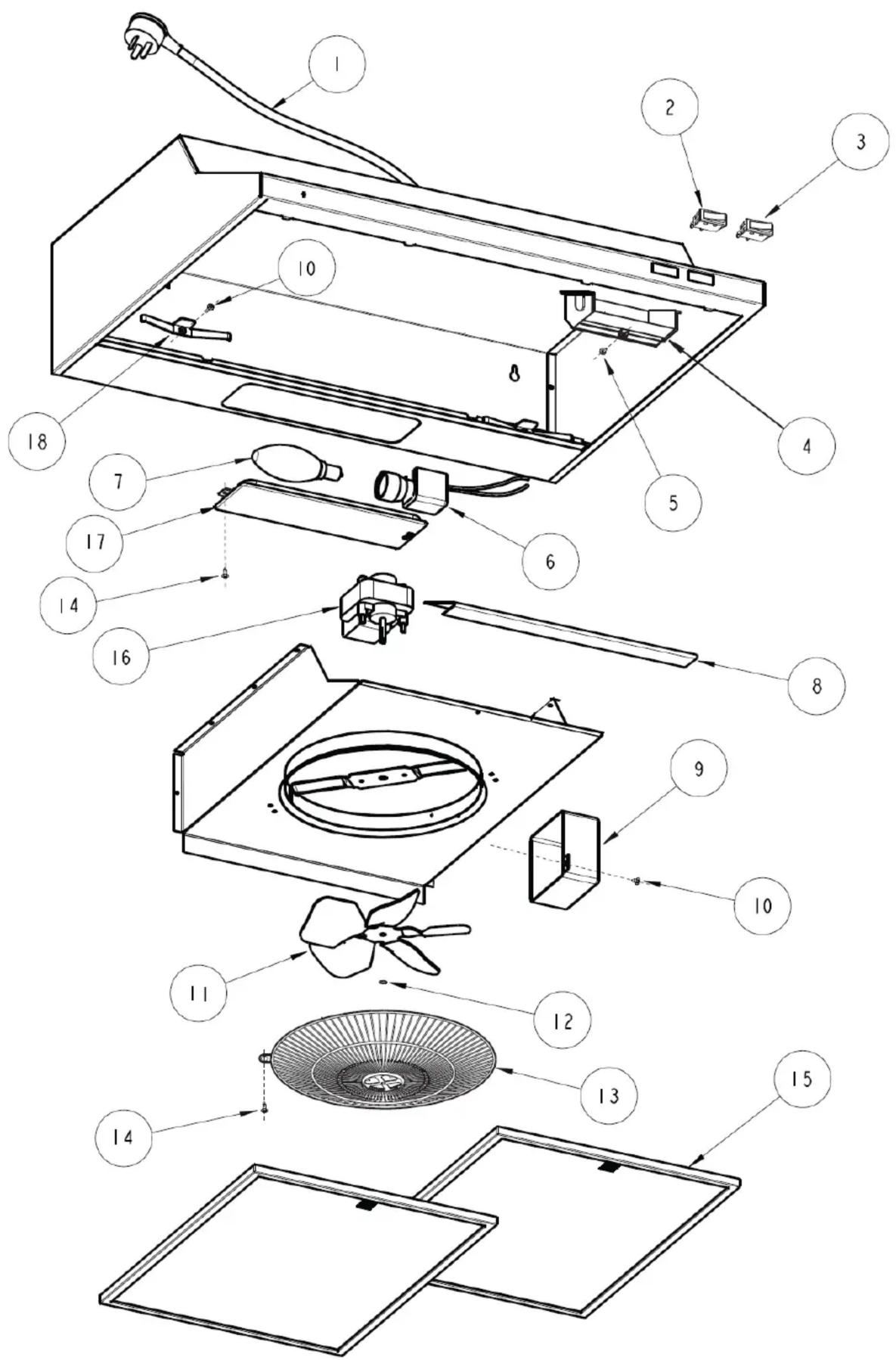

Exploded view diagram of a household air conditioner unit with numbered components for identification

Issue E

SPARE PARTS

ITEMDESCRIPTIONPART No.
RA61WHRCA2AI6WHRA91WHRCA2AI9WHRA61SSRCA2AI6SSRA91SSRCA2AI9SS
1Power Cord103821
2Light Switch115015115017
3Fan Switch115016115018
4Switch Box115000
5Screw - Switch Box115001
6Light Socket Assembly115002
7Bulb115003
8Recirculation Vent Cover103576WH
9Electric cover115008
10Screw - Electric Cover,Vent Cover, Spring Clip115010
11Fan Blade102283
12E-Clip999084
13Finger Guard115006
14Screw - Finger Guard,Diffuser115005
15Filter Std115007115012115007115007
Filter Charcoal (RA Series)2534 (2pc)2535*(3pc)2534 (2pc)2534#
Filter Charcoal (RCA Series)2534 (2pc)2547 (3pc)2534 (2pc)2547 (3pc)
# 2534 Packs of 2 filters, require two packs of 2 for RA91SS* 2535 Pack of three filters for RA91WH only
16Motor - 2 speed with nutsand washers103673
17Diffuser115004
18Spring Clip - Filter115009

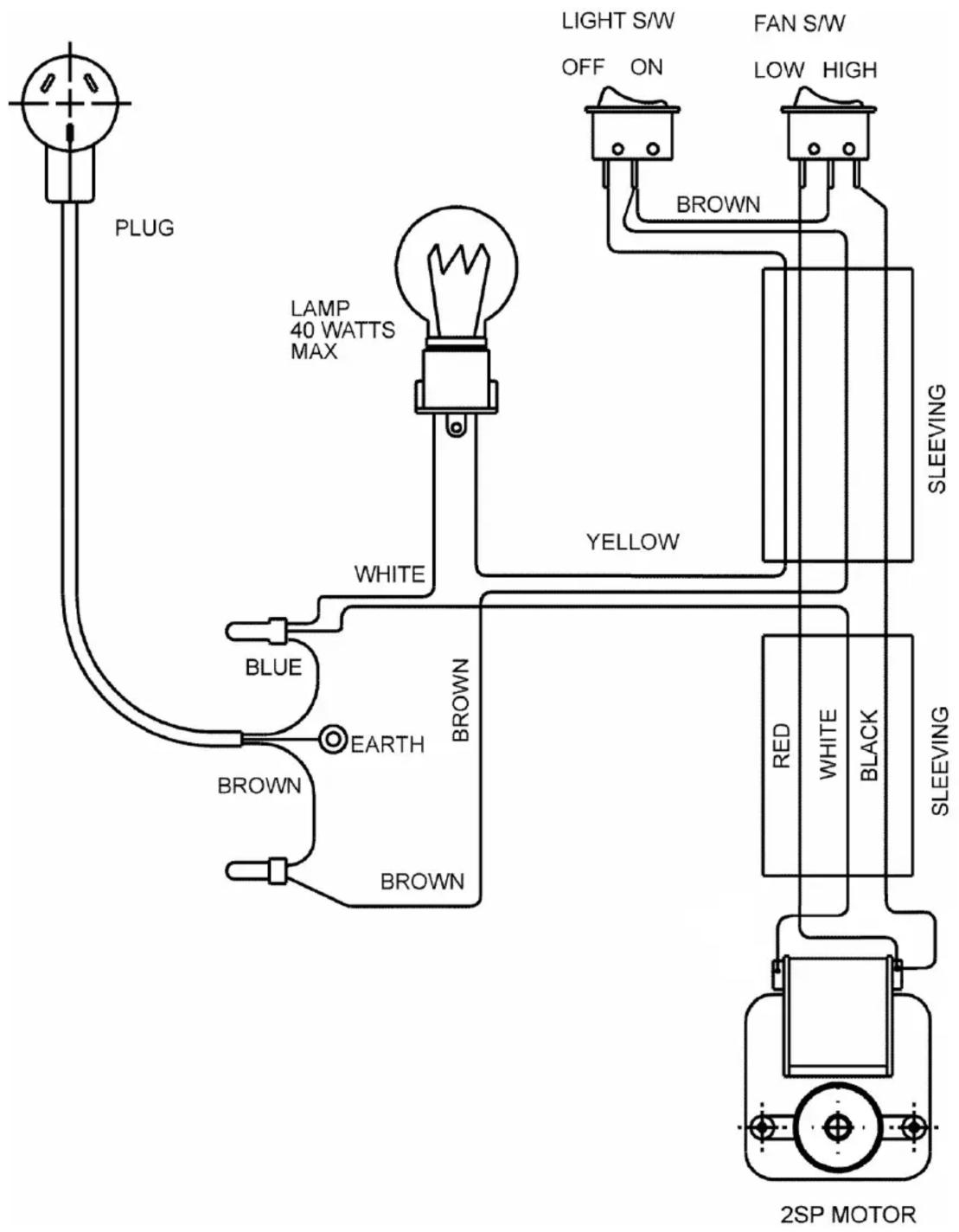

WIRING DIAGRAM
PLUG LAMP 40 WATTS MAX WHITE BLUE EARTH BROWN BROWN YELLOW SLEEVING RED WHITE BLACK SLEEVING 2SP MOTOR FAN S/W OFF ON BROWN LOW HIGH
