BRUGSANVISNING Rsfe 4620 LIEBHERR

Monteringsvejledning

1 Generelle sikkerhedshenvisninger.... 2

2 Opstillingsbetingelser.... 2

2.1 Placering.... 3

2.2 Integrering af skabet i køkkenelementerne.... 3

2.3 Opstilling af flere skabe.... 3

2.4 Elektrisk tilslutning.... 4

3 Opstillingsmål....4

6 Udpakning af skabet.... 4

7 Montering af vægafstandsholdere.... 5

8 Opstilling af apparat.... 5

9 Justering af apparat.... 5

10 Efter opstillingen.... 5

11 Bortskafning af emballagen.... 5

12 Forklaring af anvendte symboler.... 5

13 ****-fryserumsdør* 6

13.1 Flytning af døranslaget....6

14 Ændring af døranslag.... 7

14.1 Aftagning af dør....7

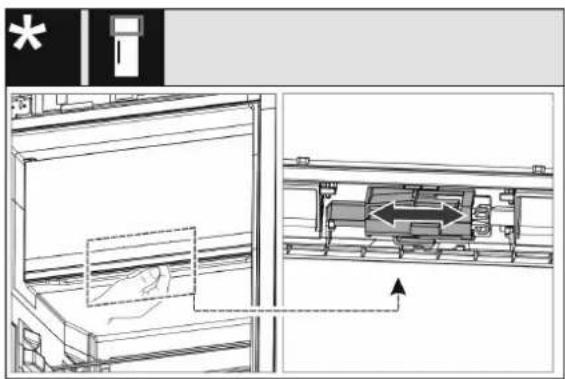

14.2 Udskiftning af frostboksens dør* 8

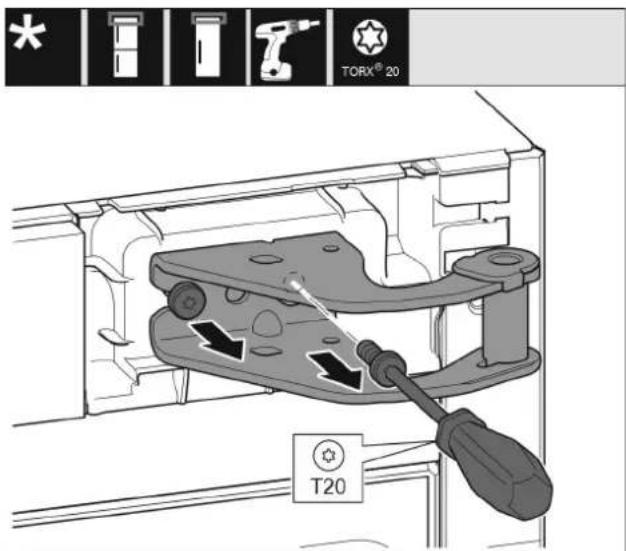

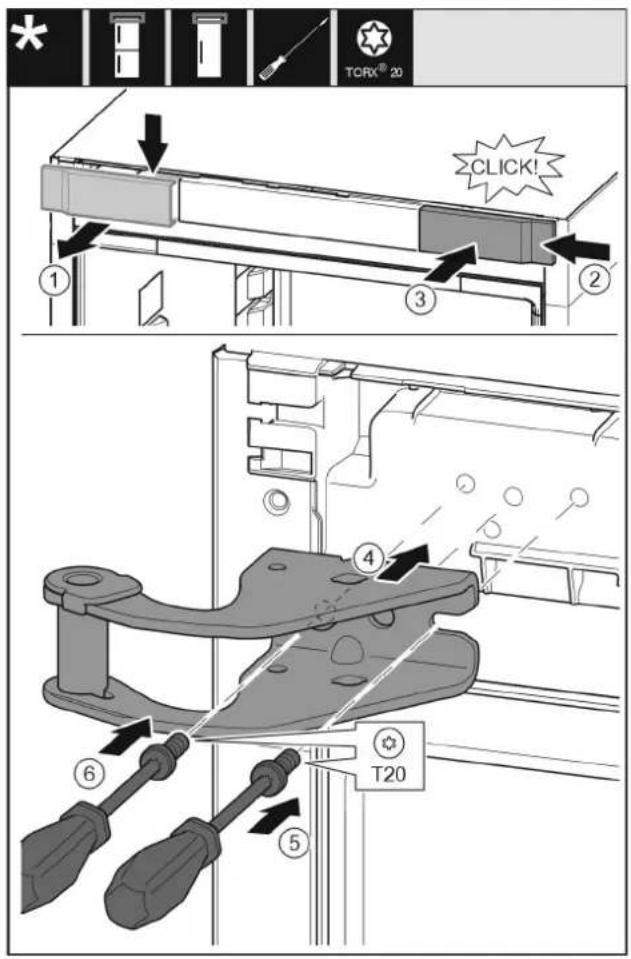

14.3 Flytning af de øverste hængseldele.... 8

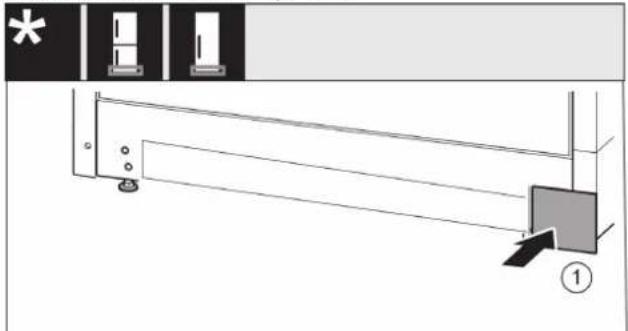

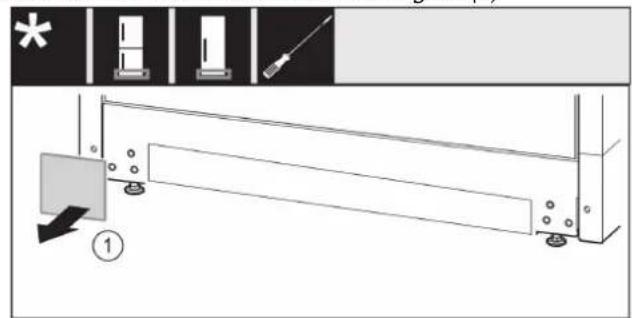

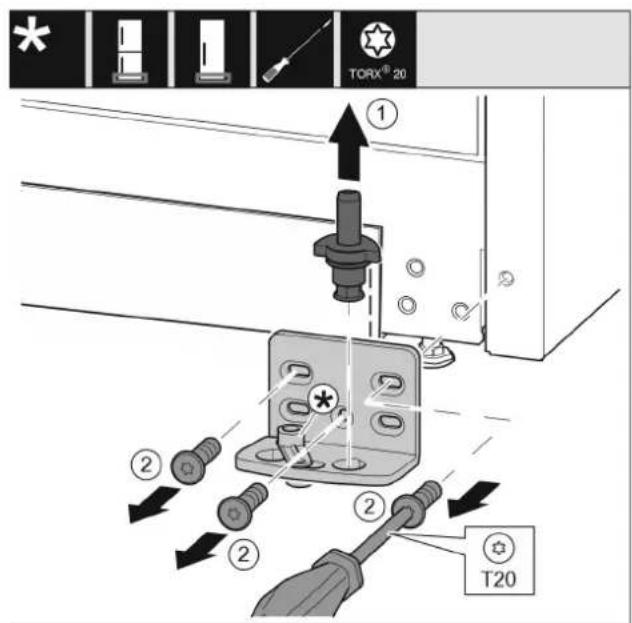

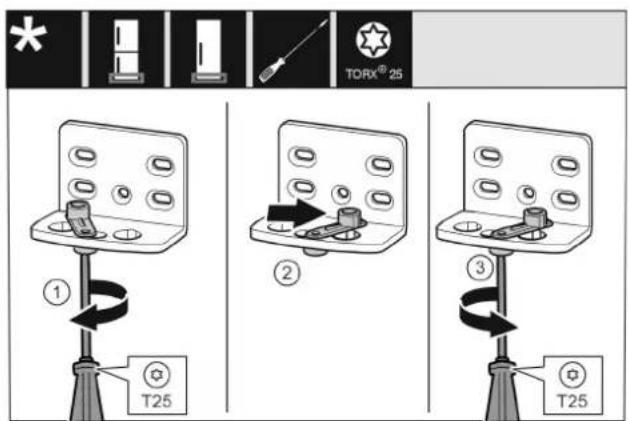

14.4 Flytning af de nederste hængseldele.... 9

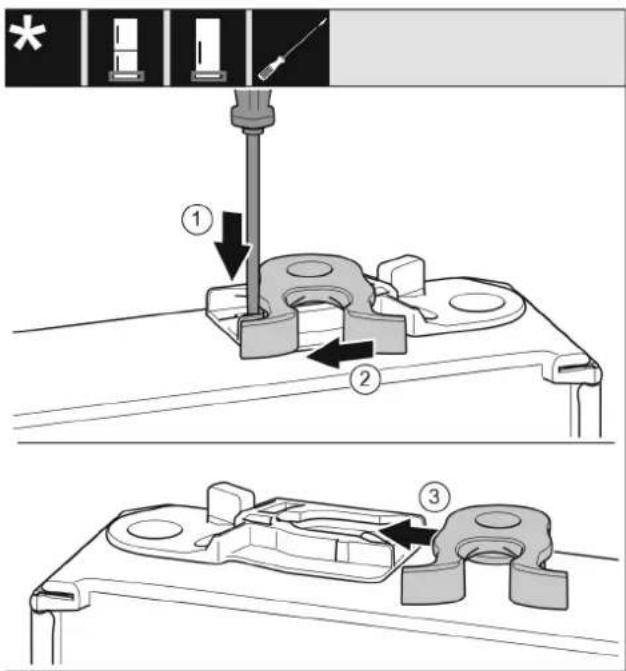

14.5 Flytning af dørens hængseldele.... 10

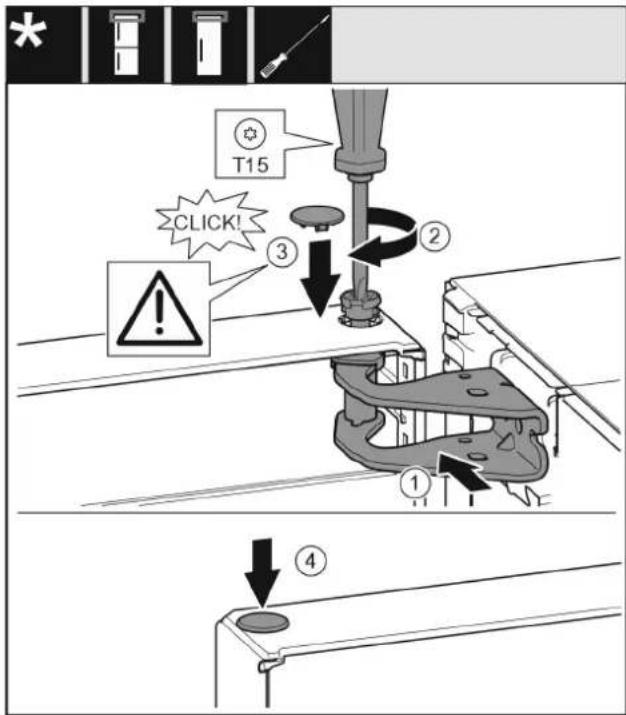

14.6 Montering af dør.... 10

14.7 Justering af dør.... 11

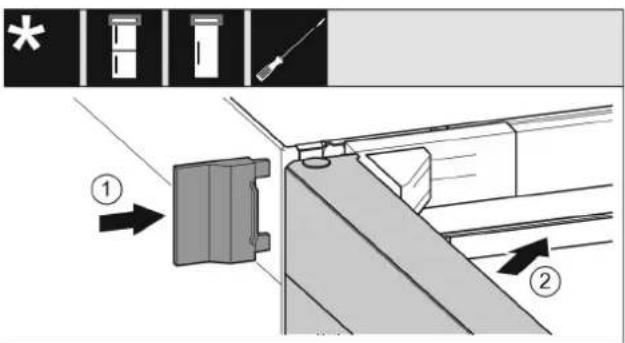

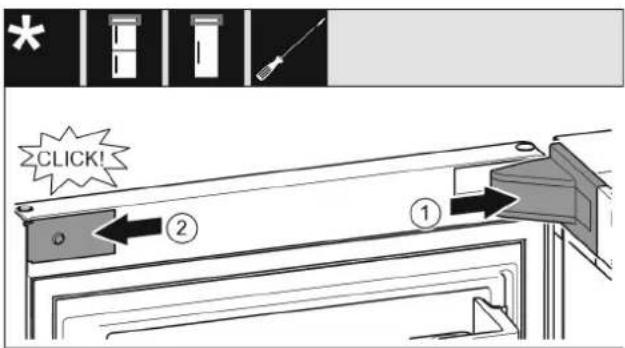

14.8 Anbringelse af afdækninger.... 11

15 Tilslutning af apparatet.... 11

Producenten arbejder løbende på at videreudvikle alle typer og modeller. Derfor beder vi om din forståelse for, at vi er nødt til at forbeholde os ret til ændringer hvad angår form, udstyr og teknik.

Symbol	Forklaring
	Læs vejledningenFå at lære alle fordelene ved dit nye apparat at kende bedes du læse henvisningerne i denne vejledning grundigt igennem.
	Fuldstændig vejledning på internettetDen udførlige vejledning kan findes på inter-nettet med QR-koden på forsiden af vejled-ningen, påhome.liebherr.com/fridge-manualseller ved at indtaste servicenummeret påhome.liebherr.com/fridge-manuals.Servicenummeret kan findes på typeskiltetFig. ().Fig. Vejledende illustration
	Kontrollér apparatetKontrollér alle dele for transportskader. Henvend dig til forhandleren eller kundeservice i tilfælde af klager.

Symbol	Forklaring
	AfvigelserVejledningen gælder for flere modeller, derfor kan forekomme afvigelser. Afsnit, der kun gælder for bestemte enheder, er mærket med en stjerne (*).
	Handlingsanvisninger og handlingsresultaterHandlingsanvisninger er mærket med ▶.Handlingsresultater er mærket med en ▷
	MonteringsvideoerDu kan finde videoer om montering af apparaterne på YouTube-kanalen for Liebherr-Hausgeräte.

1 Generelle sikkerhedshenvisninger

- Stikdåsen skal være lettilgængelig, så skabets forbindelse til el-nettet kan afbrydes hurtigt i nødstilfælde. Den skal ligge uden for skabets bagsideområde.

	FARE	Gør opmærksom på en umiddelbart farlig situation, som har døden eller alvorlige kvæstelser til følge, når den ikke undgås.
	ADVARSEL	Gør opmærksom på en farlig situation, som kan have døden eller alvorlige kvæstelser til følge, når den ikke undgås.
	FORSIGTIG	Gør opmærksom på en farlig situation, som kan have lettere eller større kvæstelser til følge, når den ikke undgås.
	VIGTIGT	Gør opmærksom på en farlig situation, som kan have materielle skader til følge, når den ikke undgås.
	Bemærk	gør opmærksom på praktiske henvisninger og gode råd.

2 Opstillingsbetingelser

ADVARSEL

Brandfare på grund af fugt!

Når spændingsførende dele eller strømledningen bliver fugtige, kan der opstå en kortslutning.

▶ Apparatet er konstrueret til brug i lukkede rum. Apparatet må ikke benyttes i det fri, i fugtige omgivelser eller hvor det er udsat for stænkvand.

Bestemmelsesmæssig anvendelse

- Opstil og anvend udelukkende skabet i lukkede rum.

2.1 Placering

ADVARSEL

Udløbende kølemiddel og olie!

Brand. Det anvendte kølemiddel er miljøvenligt, men brandbart. Den anvendte olie er også brandbar. Udløbet kølemiddel og olie kan antændes ved en tilpas høj koncentration og ved kontakt med en ekstern varmekilde.

Kølemiddelkredsløbets og kompressorens rørledninger må ikke beskadiges.

• Hvis skabet opstilles i meget fugtige omgivelser, kan der dannes kondensvand udvendigt på skabet.
  Sørg altid for god ventilation og udluftning på opstillingsstedet.
• Jo mere kølemiddel der er i skabet, desto større skal det rum være, hvor skabet står. Hvis rummet er for lille, kan der opstå en brandbar blanding af gas og luft i tilfælde af en lækage. For hver 8 g kølemiddel skal opstillingsrummet være mindst 1 m³ stort. På typeskiltet indvendigt i skabet findes angivelser om det anvendte kølemiddel.

2.1.1 Underlag i rummet

• Gulvet på opstillingsstedet skal være plant og vandret.
• Skabets underlag skal have samme højde som det omgivende gulv.

2.1.2 Placering i rummet

• Opstil ikke skabet, så det står i direkte sollys, ved siden af et komfur, et varmeapparat eller lignende.
• Opstil altid skabet med bagsiden direkte mod væggen ved at anvende den medfølgende vægafstandsholder (se nedenfor).

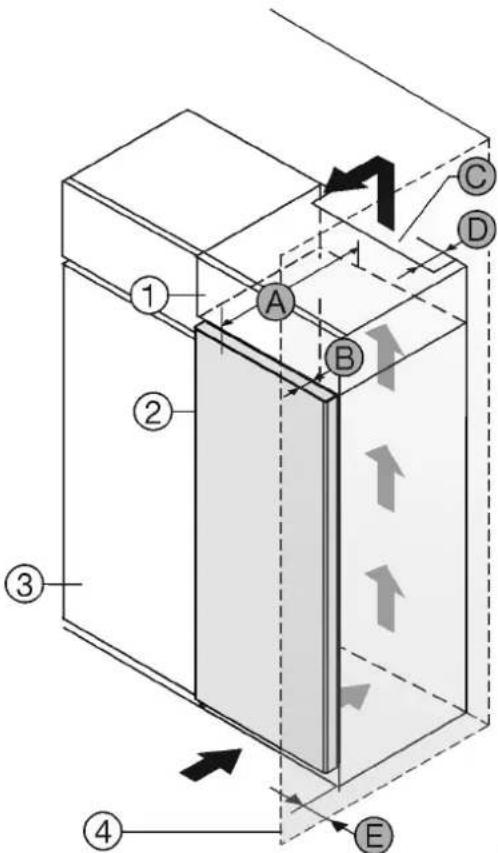

2.2 Integrering af skabet i køkkenelementerne

Skabet kan indbygges i køkkenskabe.

(1) Overskab (B) Dørens dybde
(2) Apparat (C) Ventilationstværsnit
(3) Køkkenskab (D) Afstand, apparatets bagside

(4) Væg (E) Afstand til apparatets side

(A) Apparatdybde

Opstil apparatet direkte ved siden af køkkenskabet Fig. 1 (3).* På bagsiden af overskabet skal der være en ventilationskanal med dybden Fig. 1 (D) over hele overskabets bredde.

Ventilationstværsnittet Fig. 1 (C) under rummets loft skal overholdes.

Hvis apparatet opstilles med hængslerne ved siden af en væg Fig. 1 (4) skal afstanden mellem apparatet og væggen være mindst 40 mm. Dette svarer til det, som grebet rager frem, når døren er åben.

For at døren kan åbnes helt, skal apparatet rage frem med dørens dybde Fig. 1 (B) i forhold til køkkenskabets forside. Apparatet kan rage mere ud afhængigt af køkkenskabenes Fig. 1 (3) dybde og anvendelsen af vægafstandsholdere.*

Sørg for, at følgende forudsætninger er opfyldt:

- Nichemålene er overholdt.

2.3 Opstilling af flere skabe

VIGTIGT

Fare for beskadigelse gennem kondensvand!

▶ Stil ikke apparatet op ved siden af et andet køle-/fryseapparat.

Skabene er udviklet til forskellige opstillingstyper. Kombiner kun skabe, hvis skabene er beregnet til det. Følgende tabeller viser den mulige opstillingsmåde, afhængigt af modellen:

Opstillings-måde	Model
Single Alle modeller
Side-by-Side (SBS)	Modeller, hvis modelbetegnelse begynder med S....Placeringen findes i den medfølgende SBS-opstilling.
Ved siden af hinanden i en afstand på 70 mm mellem skabeneHvis denne afstand ikke overholdes, dannes der kondensvand mellem skabenes side-vægge.	Alle modeller uden varme i sidevæggeneFig. 2

Byg skabene sammen efter separat monteringsvejledning.

2.4 Elektrisk tilslutning

ADVARSEL

Ukorrekt drift!

Brand. Hvis et netkabel/stik berører bagsiden af apparatet, kan netkablet/stikket bliver beskadiget som følge af vibrationerne fra apparatet, så der kan opstå kortslutning.

▶ Stil apparatet op på en sådan måde, at det ikke nogen stik eller strømkabler.
▶ Slut ikke apparater til stikdåser i området omkring bagsiden af apparatet.
▶ Multistikdåser/strømskinner samt andre elektroniske apparater (som f.eks. halogentransformere) må ikke anbringes og drives på bagsiden af apparater.

3 Opstillingsmål

[mm] b* d* c h Fig. 3

h a b

c

d

Rf 4200 /e/f 42..	1255	597	675 ^x	609 ^x	1217 ^x
R(sf)(f) 4600 / e/f 46..	1455	597	675 ^x	609 ^x	1217 ^x
Kf 46Z00	1455	597	675 ^x	609 ^x	1217 ^x
R(sf)(e) 4620	1455	597	675 ^x	609 ^x	1217 ^x
Rf 5000 /e/d 50	1655	597	675 ^x	609 ^x	1217 ^x
R(sf)(e) 5020	1655	597	675 ^x	609 ^x	1217 ^x
R(sf)(e) 5220	1855	597	675 ^x	609 ^x	1217 ^x
Ksfe 52Z20	1855	597	675 ^x	609 ^x	1217 ^x
RB(sf)(e) 5220	1855	597	675 ^x	609 ^x	1217 ^x
SR(bd)(sd)(sf)(e)(h) 5220	1855	597	675 ^x	609 ^x	1217 ^x
SRBsfe 5220	1855	597	675 ^x	609 ^x	1217 ^x
RDsfe 5220	1855	597	675 ^x	609 ^x	1217 ^x
RB(sf)(e) 5221	1855	597	675 ^x	609 ^x	1217 ^x
S/b/d/f/S/ 52..	1855	597	675 ^x	609 ^x	1217 ^x

^x På apparater med medfølgende vægafstandsholdere forøges målet med 15 mm.

4 Krav til ventilation

VIGTIGT

Risiko for beskadigelse pga. overophedning som følge af utilstrækkelig ventilation!

Ved for ringe ventilation kan kompressoren blive beskadiget.

▶ Sørg for tilstrækkelig ventilation.
▶ Overhold kravene for ventilation.

Hvis apparatet integreres i køkkenelementerne, skal følgende ventilationskrav altid overholdes:

• Afstandsstykker på apparatets bagside sørger for tilstrækkelig ventilation. I den endelige position må de ikke være placeret inde i fordybninger eller nicher.
• Grundlæggende set gælder følgende: Jo større ventilationstværsnittet er, desto mere energibesparende er apparatet.

5 Transport af apparat

▶ Transportér apparatet indpakket.
▶ Transportér apparatet stående.
▶ Transportér ikke skabet alene.

6 Udpakning af skabet

Kontakt leverandøren inden tilslutningen, hvis der findes skader på skabet.

▶ Kontroller skabet og emballagen for transportskader. Henvend dig straks til leverandøren, hvis du finder skader.
Fjern samtlige materialer fra skabets bagside eller sidevægge, der kan forhindre en korrekt ventilation af skabet.
Fjern alle beskyttelsesfolier fra apparatet. Du må i den forbindelse ikke anvende spidse eller skarpe genstande!
Tag tilslutningsledningen ud bag på skabet. Fjern samtidig kabelholderen, da der ellers opstår vibrationsstøj!

7 Montering af vægafstandsholdere

Der skal anvendes afstandsholdere for at opnå det deklare-rede energiforbrug og for at undgå kondensvand ved høj omgi-vende luftfugtighed. Herved forøges apparatets dybde med ca. 15 mm. Apparatet er fuldt funktionsdygtigt uden at anvende afstandsholderne, men har et lidt højere energiforbrug.

På et apparat med medfølgende vægafstandsholdere skal disse vægafstandsholdere monteres forneden på bagsiden i højre og venstre side.

8 Opstilling af apparat

FORSIGTIG

Fare for personskader!

▶ Skabet skal transporteres til opstillingsstedet af to personer.

FORSIGTIG

Fare for kvæstelser og beskadigelser!

Døren kan slå imod væggen og blive beskadiget herved. Ved glasdøren kan det beskadigede glas medføre kvæstelser!

▶ Beskyt døren, så den ikke kan støde imod væggen. Anbring en dørstopper, f. eks. med filtlag, på væggen.

En åbningsbegrænser for døren på 90° kan bestilles gennem vores kundeservice.

ADVARSEL

Ustabilt apparat!

Fare for kvæstelser og skader. Apparatet kan vælte.

▶ Fastgør apparatet iht. brugsanvisningen.

ADVARSEL

Kontrollér, at følgende forudsætninger er opfyldt:

□ Apparatet må kun skubbes, när det er tomt.

□ Opstil apparatet kun med hjælp fra andre.

9 Justering af apparat

FORSIGTIG

Fare for kvæstelser og skader, hvis skabets dør vipper og falder af!

Hvis det ekstra justeringsben på den nederste hængselkonsol ikke hviler rigtigt på gulvet, kan døren falde af, eller skabet kan vippe. Det kan medføre materielle skader og kvæstelser.

▶ Skru det ekstra justeringsben på hængselkonsollen ud, indtil det hviler på jorden.

▶ Drej yderligere 90°.

▶ Justér apparatet, så det er fast og i vater med den medfølgende gaffelnøgle på stillefødderne (A) et vaterpas.

▶ Understøt derefter døren: Skru stillefoden ud på hængselkonsollen (B), indtil den hviler på gulvet, og drej den derefter yderligere 90°.

▶ Understøt derefter døren: Skru stillefoden ud på hængselkonsollen (B) forneden med gaffelnøgle str. 10, indtil den hviler på gulvet, og drej den derefter yderligere 90°.

10 After opstillingen

▶ Træk beskyttelsesfolierne af huset udvendige sider.

▶ Træk beskyttelsesfolierne af pyntelisterne.

▶ Træk beskyttelsesfolierne af pyntelisterne og skuffefronterne.

▶ Træk beskyttelsesfolierne af bagvæggen af rustfrit stål.

Fare for at blive kvalt af emballagemateriale og folier!

Emballagen er fremstillet af genanvendelige materialer:

- Bølgepap/pap

- Dele af skummet polystyrol

- Folier og poser af polyethylen

- Bånd af polypropylen

- Naglet træramme med plade af polyethylene*

▶ Emballagen bør afleveres på den nærmeste genbrugsplads.

12 Forklaring af anvendte symboler

		Der er fare for personskader ved dette trin! Overhold sikkerhedsanvisningerne!
		Vejledningen gælder for flere modeller. Dette trin skal kun udføres, hvis det er relevant for dit skab.
		Følg den udførlige beskrivelse i vejledningens tekstdel i forbindelse med monteringen.

	Afsnittet gælder enten for et skab med én eller to døre.
	Vælg mellem følgende alternativer: Skab med lågeanslag til højre eller skab med lågeanslag til venstre.
	Monteringstrin nødvendigt ved IceMaker og/eller InfinitySpring.
	Løsn eller spænd kun skruerne meget lidt.
	Spænd skruen helt.
	Kontrollér, om følgende arbejdstrin er nødvendigt for din model.
	Kontroller, at de anvendte komponenter er rigtigt monteret/sidder rigtigt.
[G2]	Mål det angivne mål igen, og korrigér om nødvendigt.
	Værktøj til monteringen: Metermål
	Værktøj til monteringen: Batteridrevet skruemaskine og tilbehør
	Værktøj til monteringen: Vaterpas
	Værktøj til monteringen: Gaffelnøgle med str. 7 og str. 10
	Der skal være to personer til dette arbejdstrin.
	Der skal være to personer til dette arbejdstrin.
	Arbejdstrinnet udføres på det marke-rede sted på skabet.

Hjælpemidler til monteringen: Snor

Hjælpemidler til monteringen: Vinkelmål

Hjælpemidler til monteringen: Skruetrækker

Hjælpemidler til monteringen: Saks

Hjælpemidler til monteringen: Markeringsstift, kan afvaskes

Tilbehørspakke: Udtagning af dele

Kasser dele, der ikke længere skal bruges.

13 \*\*\*\*-fryserumsdør\*

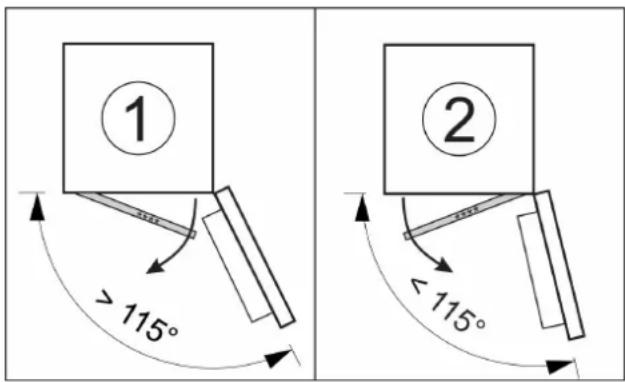

****-fryserumsdørens anslag kan ændres hurtigt og nemt med et skift af døranslaget. Hvis køleskabets dør kan åbnes mere end 115° (1), kan fryserummet også åbnes uden at skifte anslaget. Ved en mindre åbningsvinkel (2) for døren er det nødvendigt af flytte døranslaget.

① > 115° ② < 115°

Fig. 4

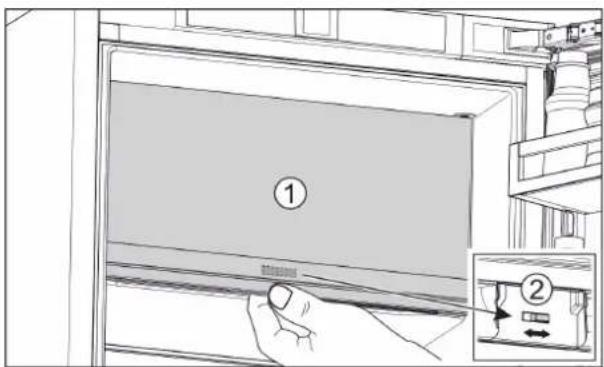

13.1 Flytning af døranslaget

Skyderen til flytning af døranslaget befinder sig forneden på bagsiden af ****-fryserumsdøren.

14 Ændring af døranslag

Værktøj

Fig. 6

ADVARSEL

Fare for kvæstelser, hvis døren falder af!

Hvis hængseldelene ikke er skruet tilstrækkeligt fast, kan døren falde af. Dette kan forårsage alvorlige kvæstelser. Desuden lukker døren måske ikke således, at apparatet ikke køler korrekt.

▶ Skru hængselkonsollerne/lejeboltene fast med 4 Nm.
▶ Kontrollér alle skruer, og efterspænd eventuelt.

VIGTIGT

Fare for beskadigelse for Side-by-Side apparater på grund af kondensvand!*
Nogle apparater kan opbygges som Side-by-Side kombinati- oner (to apparater ved siden af hinanden).
Hvis dit apparat er et Side-by-Side (SBS) apparat:
▶ SBS-kombinationen stilles op iht. bilaget.
Hvis placeringen af apparaterne er foreskrevet:
▶ Skift ikke døranslag.

Fig. 7
Vær opmærksom på læseretningen.

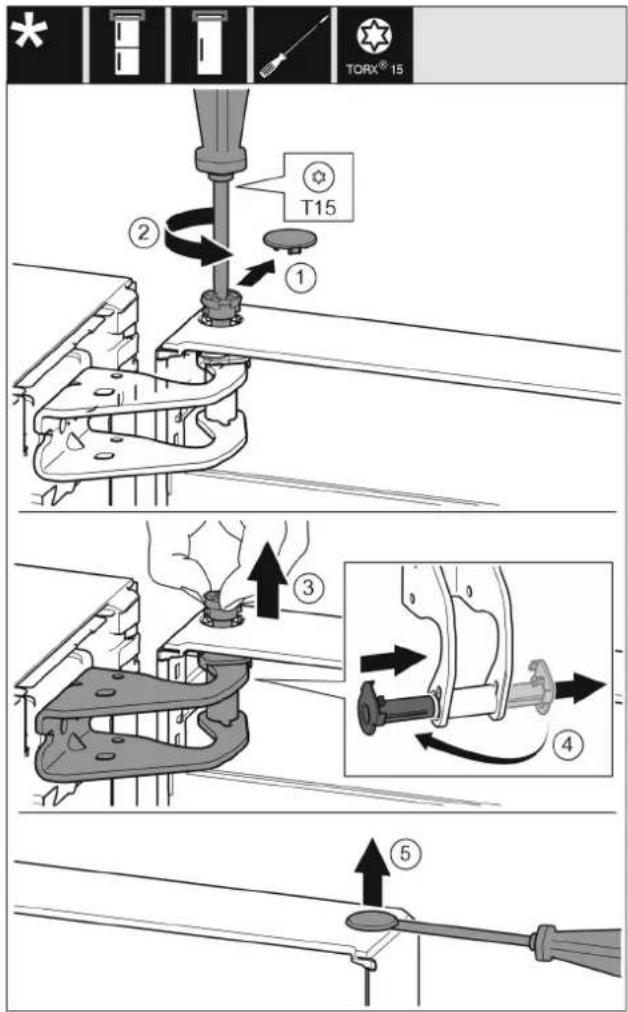

14.1 Aftagning af dør

Bemærk

Tag fødevarerne ud af rummene i døren, inden du tager døren af, så de ikke falder ud.

Hvis tætningen i døren bliver beskadiget, lukker døren eventuelt ikke rigtigt og kølingen er ikke tilstrækkelig.

▶ Sørg for, at dørtætningen ikke bliver beskadiget med skruetrækkeren!

▶ Tag den udvendige afdækning af. Fig. 8 (1)
Klik hængselkonsollens afdækning ud, og løsn den. Tag hængselkonsollens afdækning af. Fig. 8 (2)
▶ Løsn blindpladen med en flad skruetrækker, og drej den til side. Fig. 8 (3)

TORX® 15 ② ① T15 ③ ④ ⑤

Fig. 9

FORSIGTIG

Fare for kvæstelser, när døren hælder ud!

▶ Hold døren godt fast.
▶ Sæt døren forsigtigt ned.
▶ Træk forsigtigt sikringsafdækningen af. Fig. 9 (1)
▶ Skru bolten lidt ud med en skruetrækker T15. Fig. 9 (2)
▶ Hold fast i døren, og træk bolten ud med fingrene. Fig. 9 (3)
Træk lejebøsningen ud af føringen. Sæt den i fra den anden side, og lad den gå i indgreb. Fig. 9 (4)
▶ Løft lågen, og stil den til side.
▶ Løft forsigtigt propperne ud af lågens lejebøsning med en kærvskruetrækker, og træk dem ud. Fig. 9 (5)

14.2 Udskiftning af frostboksens dør\*

▶ Ved apparater med én dør: Skift døranslaget på 4-stjernerummet ved at flytte grebet. I den forbindelse skal døren til 4-stjernerummet være lukket. Flyt grebet nedefra på bagsiden af døren.

14.3 Flytning af de øverste hængseldele

TORK® 20 T20

Fig. 11

▶ Skru de to skruer ud med skruetrækkeren T20.
▶ Løft hængselkonsollen, og fjern den.

▶ Tag afdækningen af opefter. Fig. 12 (1)
Drej afdækningen 180°, og anbring på plads i den anden side fra højre. Fig. 12 (2)
▶ Sørg for, at afdækningen går i indgreb. Fig. 12 (3)
▶ Anbring den øverste hængselkonsol. Fig. 12 (4)
▶ Sæt skruen i med skruetrækkeren T20, og stram den. Fig. 12 (5)
▶ Sæt skruen i med skruetrækkeren T20, og stram den. Fig. 12 (6)

14.4 Flytning af de nederste hængseldele

TORM® 20 ① ② ② ② T20

Fig. 13

▶ Træk hængselbolten helt opad og ud. Fig. 13 (1)
▶ Skru skruerne ud med skruetrækkeren T20, og tag hængselkonsollen af. Fig. 13 (2)

▶ Løsn skruen med skruetrækkeren T25. Fig. 14 (1)
▶ Løft dørlukningshjælpen, og drej den 90° mod højre i hullet. Fig. 14 (2)
▶ Stram skruen med skruetrækker T25. Fig. 14 (3)

Sæt hængselkonsollen på i den anden side, og skru den fast med en skruetrækker T20. Begynd med skruen 2 forneden i midten. Fig. 16 (2)
▶ Stram skruerne 3 og 4. Fig. 16 (3,4)
▶ Sæt hængselbolten helt i. Sørg i den forbindelse for, at låse-kammen vender bagud. Fig. 16 (5)

▶ Sæt afdækningen på den anden side igen. Fig. 17 (1)

14.5 Flytning af dørens hængseldele

▶ Dørens underside vender opad: Drej døren.
▶ Tryk lasken ned med den flade skruetrækker. Fig. 18 (1)
▶ Træk läsekrogene ud af føringen. Fig. 18 (2)
▶ Skub lukkeanordningen ind i føringen i den anden side. Fig. 18 (3)
▶ Dørens overside vender opad: Drej døren.

14.6 Montering af dør

T15 CLICK! ③ ② ① ④

Fig. 19

▶ Anbring døren på den nederste hængselbolt.
▶ Justér døren foroven i forhold til åbningen i hængselbukken. Fig. 19 (1)
▶ Sæt bolten i, og skru den fast med skruetrækker T15. Fig. 19 (2)

Montér sikringsafdækningen for at beskytte døren: Anbring sikringsafdækningen, og kontrollér, om det hviler på døren. Hvis dette ikke er tilfældet, skal bolten sættes helt i. Fig. 19 (3)
▶ Sæt propperne i. Fig. 19 (4)

14.7 Justering af dør

ADVARSEL

Fare for kvæstelser ved at døren falder ud! Når lejedelene ikke er skruet tilstrækkelig fast, kan døren falde ud. Dette kan føre til alvorlige kvæstelser. Desuden lukker døren eventuelt ikke rigtigt, således at apparatet ikke køler rigtigt.

▶ Lejekonsollerne skrues også fast 4 Nm.
▶ Kontroller alle skruerne og spænd dem om nødvendigt efter.

Justér eventuelt døren ved hjælp af de to langhuller i hængselkonsollen forneden, så den flugter med apparatets hus. Dette gøres ved at skrue den midterste skrue i hængselkonsollen forneden ud med det medfølgende T20-værktøj. Løsn de resterende skruer lidt med T20-værktøjet eller med en skruetrækker T20, og justér dem i forhold til langhullerne.

▶ Understøt døren: Skru stillefoden ud på hængselkonsollen forneden med en gaffelnøgle str. 10, indtil den hviler på gulvet, og drej den derefter yderligere 90°.

14.8 Anbringelse af afdækninger

* CLICK! ② ①

Fig. 20 Døren er åbnet 90°.

Anbring hængselkonsollens afdækning, og sørg for, at den går i indgreb, tryk den eventuelt forsigtigt fra hinanden. Fig. 20 (1)
▶ Sæt afdækningen på i siden i, og lad den gå i indgreb. Fig. 20 (2)

▶ Sæt den udvendige afdækning på. Fig. 21 (1)
▶ Luk den øverste dør. Fig. 21 (2)

15 Tilslutning af apparatet

ADVARSEL

▶ Anvend ikke forlængerledninger.
▶ Anvend ikke strømskinner.

VIGTIGT

▶ Tilslut ikke apparatet til vekselrettere, der ikke er tilsluttet til elnettet, som f.eks. solarstrømanlæg og benzingeneratorer.
▶ Anvend ikke et energisparestik.

Bemærk

Benyt udelukkende den medfølgende nettislutningsledning.

Der kan bestilles en længere nettislutningsledning hos kundeservice.

Kontrollér, at følgende forudsætninger er opfyldt:

• Strømtype og spænding på opstillingsstedet svarer til angivelserne på typeskiltet.
• Stikdåsen er jordet og sikret elektrisk i overensstemmelse med forskrifterne.
• Sikringens brydestrøm ligger mellem 10 og 16 A.
• Stikdåsen skal være tilgængelig.

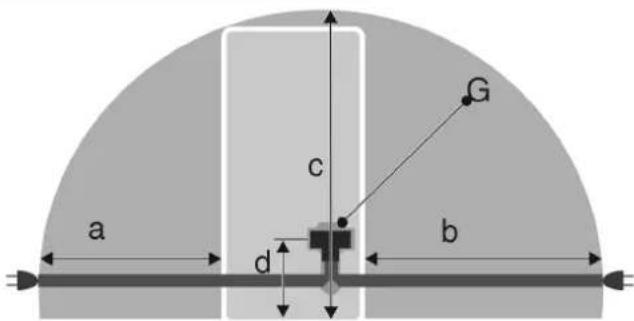

• Stikdåsen ligger ikke bag apparatet men i områderne a eller b (a, b, c).
  ▶ Kontrollér den elektriske tilslutning.
  ▶ Sæt apparatstikket (G) i på apparatets bagside. Sørg for, at det går rigtig i hak.
  ▶ Tilslut netstikket til spændingsforsyningen.
  ▷ Liebherr-logoet vises på skærmen.
  ▷ Visningen skifter til standby-symbolet.

Udgivelsesdato: 20220418

Artikelnr.-indeks: 7080444-01
