BRUGSANVISNING HeatVex Thermex

Sikkerhedskrav ....3

Introduktion 5

Brug....5

Leveringssæt....5

Vigtigste tekniske parametre....6

Montering og opsætning....10

Driftsvejledning til brugeren og certificeret installatø r

Sikkerhedskrav

• Læs brugsanvisningen grundigt inden brug og installation af ventilatoren med varmegenvinding.
• Installation og betjening af ventilatoren skal udfø res i overensstemmelse med denne brugsanvisning samt bestemmelserne i alle gældende lokale og nationale lovgivninger for konstruktioner og teknik.
• Advarslerne i denne brugsanvisning skal overvejes seriøst, da de indeholder vigtige personlige sikkerhedsoplysninger.
• Manglende overholdelse af sikkerhedsbestemmelserne kan medfø re personskade eller beskadigelse af ventilatoren.
• Læs brugsanvisningen omhyggeligt og opbevar den, så længe du bruger ventilatoren.
• Under overførsel af ventilatorkontrol skal brugsanvisningen afleveres til den modtagende operatø r.

Forklaring af symboler i brugsanvisningen

			ADVARSEL!
			LAD VÆ RE!

SIKKERHEDSFORHOLDSREGLER VED MONTERING AF VENTILATOR

	Ventilatoren skal afbrydes fra strø mforsyningen inden hver installation eller reparation.
	Ventilatoren må ikke bruges uden for det temperaturinterval, der er angivet i brugsanvisningen, eller i aggressive eller eksplosive omgivelser.
	Anbring ikke varmeenheder eller andet udstyr i nærheden af ventilatorens strø mkabel.

Driftsvejledning til brugeren og certificeret installatø r

	Brug ikke beskadiget udstyr eller ledere til at slutte ventilatoren til strø m.
	Fø lg de sikkerhedsbestemmelser, der er specifikke for brugen af elektrisk værktø j, mens du installerer ventilatoren.
	Pak ventilatoren ud med omhu.
	Brug kun ventilatoren som producenten har til hensigt.

SIKKERHEDSFORHOLDSREGLER VED BRUG AF VENTILATOR

	Rø r ikke ved fjernbetjeningen med vå de hænder. Udfø r ikke vedligeholdelse af ventilatoren med vå de hænder.
	Lad ikke bø rn bruge ventilatoren.

Vask ikke ventilatoren med vand. Beskyt ventilatorernes elektroniske dele mod vandindtrængning.

Bloker ikke luftkanalen, nå r ventilatoren er tændt.

Beskadig ikke strø mkablet under betjening af ventilatoren. Læg ikke genstande på strø mkablet.

Hold eksplosive og brandfarlige produkter væk fra ventilatoren.

Åbn ikke ventilatoren under brug.

I tilfæ lde af usæ dvanlige lyde eller rø g skal du frakoble ventilatoren fra strø mforsyningen og kontakte servicecentret.

Driftsvejledning til brugeren og certificeret installatø r

INTRODUKTION

Denne brugsanvisning inkluderer teknisk beskrivelse af drift-, installation-, og monteringsvejledning, og tekniske data til ventilatoren med varmegenvinding.

BRUG

• Ventilatoren er designet til at arrangere permanent kontrollerbar luftudveksling i lejligheder, villaer, hoteller, café er og andre huslige og offentlige bygninger. Ventilatoren er udstyret med en keramisk varmeveksler, der muliggø r tilfø rsel af frisk luft og udluftning med varmeenergigenvinding.
• Ventilatoren er designet til montering gennem væggen. Det teleskopiske ventilatordesign muliggø r montering i væ gge mellem 250 mm til 420 mm i tykkelse.
• Ventilatoren er klassificeret til kontinuerlig drift, der altid er tilsluttet strø m.
• Transporteret luft måkke indeholde brandfarlige eller eksplosive blandinger, fordampning af kemikalier, groft stø v, sod-og oliepartikler, klæbrige stoffer, fibrøse materialer, patogener eller andre skadelige stoffer.

VENTILATOREN ER IKKE BEREGNET TIL AT BLIVE BRUGT AF B∅RN, FYSISK ELLER MENTALT HANDICAPPEDE PERSONER, PERSONER MED SENSORISK LIDELSE ELLER PERSONER UDEN PASSENDE KVALIFIKATIONER. INSTALLATIONS- OG FORBINDELSESOPERATIONER MÅ KUN UDF∅RES AF KVALIFICERET PERSONALE EFTER DEN RELEVANTE SIKKERHEDS BRIEFING. VENTILATORENS INSTALLATIONSSTEDER SKAL FORHINDRE ADGANG FRA B∅RN UDEN OPSYN.

LEVERINGSSÆ T

Ventilator	1 vare
Fastgø relsessæt	1 stk
Fjernbetjening	1 vare
Brugsanvisning	1 stk
Pakningsæ ske	1 stk

Driftsvejledning til brugeren og certificeret installatø r

VIGTIGSTE TEKNISKE PARAMETRE

- Ventilatoren er designet til indendø rs anvendelse med en omgivelsestemperatur fra -20° C til +50° C og relativ fugtighed op til 80%.

- Ventilatoren er klassificeret som klasse II.

- Kaplingsklasse (IP) for faste genstande og væ sker IPX2.

- Ventilatordesignet forbedres regelmæssigt, så nogle modeller kan afvige lidt fra dem, der er beskrevet i denne brugsanvisning.

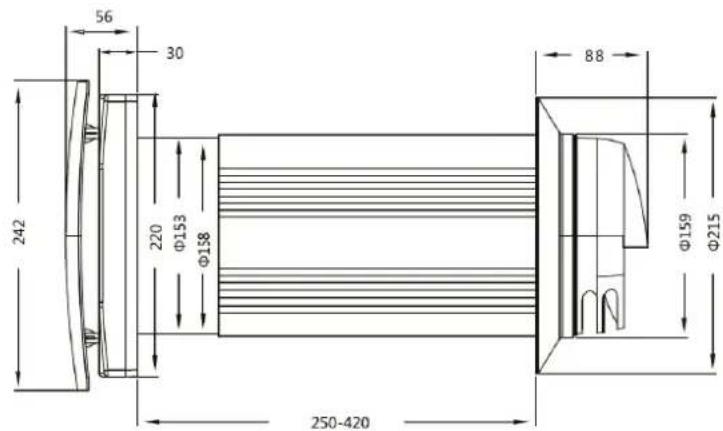

VENTILATORENS OVERORDNEDE DIMENSIONER (MM)

HeatVex Basic

Driftsvejledning til brugeren og certificeret installatø r

Hastighed	Lav	Mellem	Høj
Spænding, 50-60 Hz [V]	110-240
Ventilator total effekt [W]	1.8	3.9	7.0
Maks. ventilatorstrø m [mA]	19	34	53,3
Maks. luftkapacitet [m3/t]	48	54	60
RPM (min)	650	950	1260
Maks. Transporteret Lufttemperatur [°C]/(°F)	-20°C til +50°C
Varmevekslingseffektivitet	Op til 90%
Varmevekslerkerne	Keramisk

Driftsvejledning til brugeren og certificeret installatø r

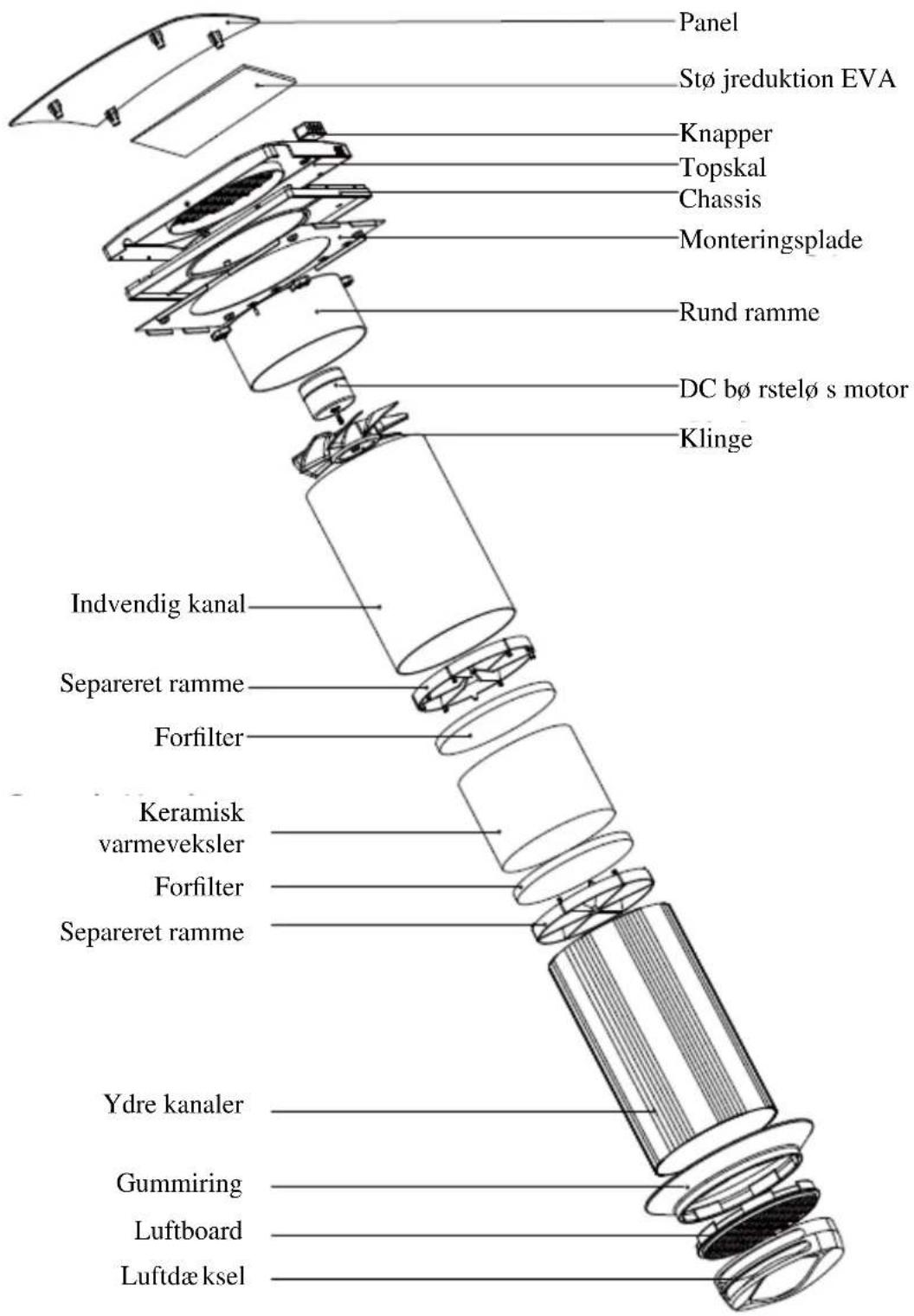

DESIGN OG DRIFT

Ventilatoren bestå r af den teleskopiske luftkanal med justerbar længde reguleret af positionen af den indre luftkanal inde i den ydre luftkanal, ventilationsenheden og ventilationshætten.

To filtre og den keramiske kerne er placeret inde i den indre kanal. Filtrene er designet til at rense indblæsning og forhindre fremmedlegemer i at komme ind i varmeveksleren og ventilatoren.

Den keramiske varmeveksler ekstraherer luftvarmeenergi for at varme op eller afkø le luftstrø mmen.

Varmeveksleren er udstyret med en trækledning indeni for at gø re det lettere at trække den ud af ventilatoren.

Varmeveksleren er også installeret på et isoleringsmateriale, der også bruges som fugemasse.

Ventilatoren skal installeres på indersiden af væ ggen.

Ventilatorhætten skal installeres på ydersiden af væggen for at forhindre, at vand og andre genstande trænger ind i ventilatoren.

Driftsvejledning til brugeren og certificeret installatø r

Driftsvejledning til brugeren og certificeret installatø r

VENTILATORENS

DRIFTSTILSTANDE

Ventilatoren har tre ventilationstilstande.

Frisk Luft Tilstand ventilatoren tilfø rer frisk luft til rummet

Udsugningstilstand ventilatoren kø rer i udsugningstilstand

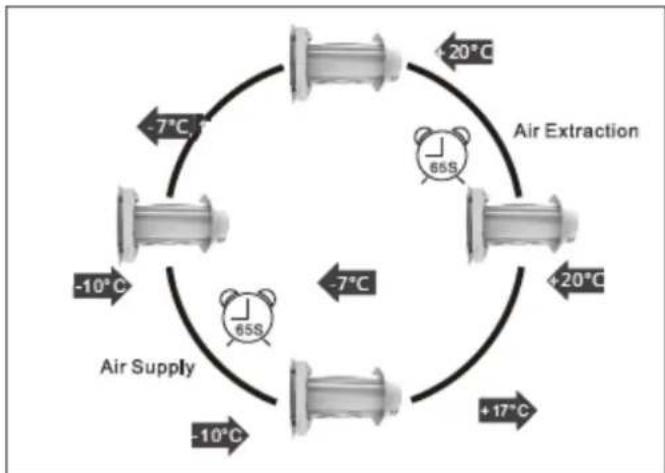

Cyklustilstand ventilatoren kø rer i reversibel tilstand med varme- og fugtighedsgenopretning

I cyklustilstand kø rer ventilatoren i to cyklusser, hver 65 sekunder.

Cyklus I. Der trækkes varm luft ud af rummet. Nå r den strø mmer gennem varmeveksleren, opvarmes og fugter den veksleren og overfø res op til 90%. Efter 65 sekunder, nå r den keramiske veksler bliver varm, skiftes ventilatoren til forsyningstilstand.

Cyklus II. Frisk indblæ sningsluft udefra strø mmer gennem den keramiske veksler og opvarmes af den keramiske veksler. Efter 65 sekunder, nå r den keramiske veksler er kø let ned, skifter ventilatoren til udsugningstilstand, og cyklussen fornyes.

MONTERING & OPSÆ TNING

LÆS BRUGSANVISNINGEN FORUD FOR MONTERING AF VENTILATOREN

Driftsvejledning til brugeren og certificeret installatø r

MONTERING AF VENTILATOREN

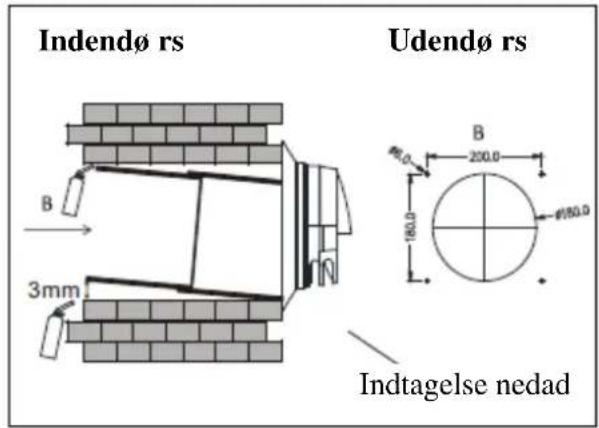

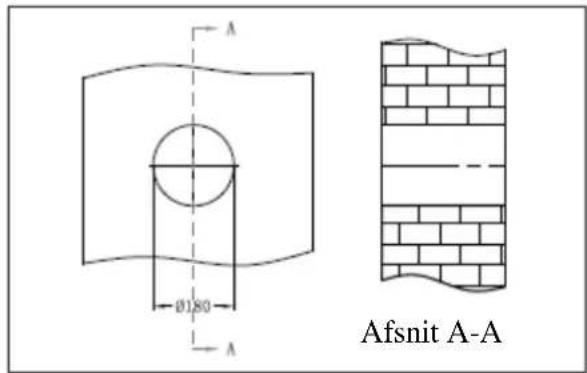

1. Forbered et rundt hul igennem væggen. Hulstø rrelsen er vist nedenfor.

1. Saml den indre og ydre kanal for at tilpasse sig til væggens tykkelse. Klip kanalen for at tilpasse den til væggen. Indsæt vandtæt tætningslim på indersiden af gummiringen, og denne lim skal også placeres mellem to teleskoprø r, som vist nedenfor.

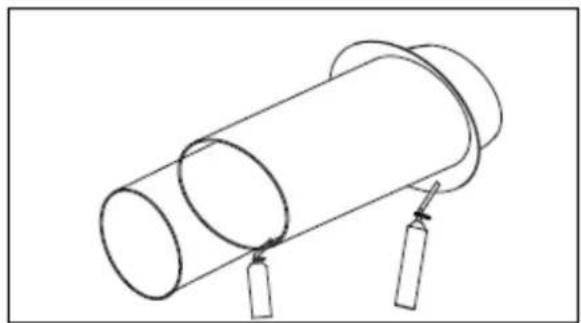

1. Gennem væ ghullet indendø rs, træk kanalen tilbage for at få den indvendige gummiring til at klamre sig til den udvendige væg. Fyld spalten mellem væ ggen og kanalen med skumlim (brug

vandtæt tætningslim til at lukke spalten mod regnvand. Den indvendige kanal skal være parallel med den indvendige væ goverflade.

1. Indsæt placeringsmærkaten på væggen. Vær opmærksom på retningen for at sikre dig, at cirklen på placeringsmærkaten og kanalen er koncentrisk. Marker borehullets sted og fjern placeringsmærkaten. Bor fire 6 mm huler på det markerede områ de og sæt gummiproppen på (som tilbehø r til pakken).

Driftsvejledning til brugeren og certificeret installatø r

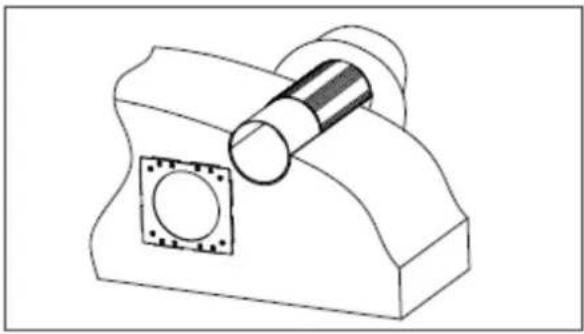

MONTERING AF VENTILATOREN

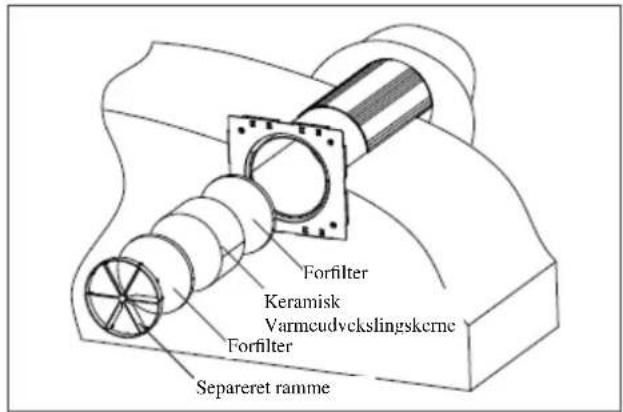

1. Installer filteret, den keramiske veksler, det andet filter og rammen i fortlø bende rækkefø lge inde i den teleskopiske kanal.

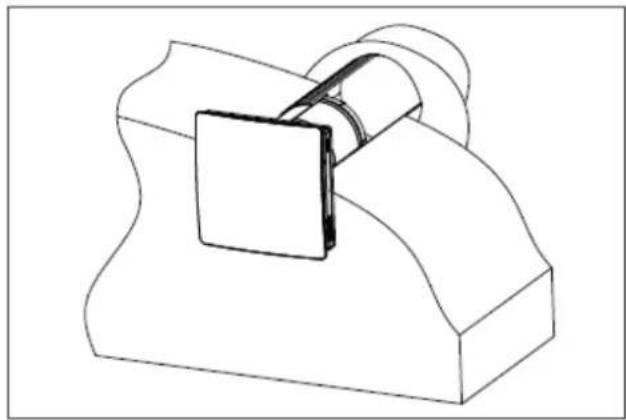

1. Installer ventilatorenheden på

monteringspladen. Ventilatorenheden fastgø res med magneter.

Driftsvejledning til brugeren og certificeret installatø r

BESKRIVELSE AF

FJERNBETJENINGENS

FUNKTIONER

Elektriske parametre

• Driftsspænding DC3V (CR2025 knapbatteri)
  • Emissionsstrø m <5mA
  • Dvale standbystrø m <10μ A
  • Effektiv kontrolafstand: skillevæg
  • Vægge >15m, Åben >30m
  • Bæ refrekvens: 433,92 MHz

Sæt en stift i hullet, og tryk forsigtigt på kontakten, indtil der hø res en "biplyd". Tryk derefter på en vilkå rlig knap på fjernbetjeningen, indtil der hø res en "bip-bip" -lyd. Ventilatoren tænder derefter for at virke succesfuldt.

Driftsvejledning til brugeren og certificeret installatø r

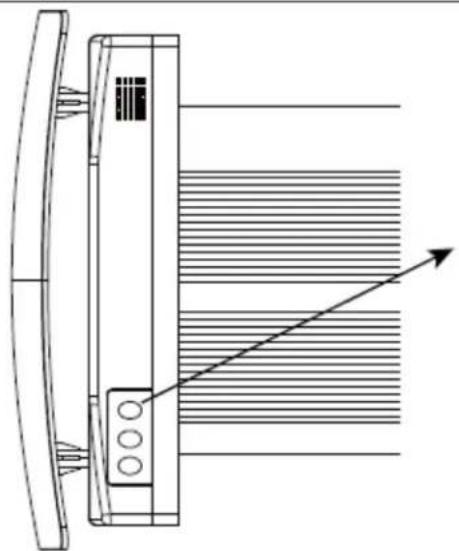

Betjening af kontrolknapperne på ventilatoren.

1. Tænd for ventilatoren med knappen TÆND. Indstil driftshastigheden.

	Tryk for é n biplyd	Lav hastighed
	Tryk for to biplyde	Mellemhastighed
	Tryk for trebiplyde	Hø j hastighed

1. Sluk for ventilatoren med knappen SLUK.

Indstil hastighedskontakten til SLUK position og skift ventilatortilstanden til 'position for at muliggø re fjernbetjeningen af ventilatoren.

1. Tænde/Slukke for ventilatoren

Hvis Nattilstand er aktiveret, vil ventilatoren skifte til lav hastighed om natten, nå r lyset er slukket. Aktivering af nattilstand er bekræ ftet af et langt lydsignal. Afslutning af nattilstand bekræ ftes af et kort lydsignal.

1. Hastighedsindstilling

	Lav hastighed
	Mellemhastighed
	Hø j hastighed

1. Driftstilstand

	Frisk luft tilstand. Luft tilfø res rummet med den indstillet hastighed.
	Udsugningstilstand. Luft suges ud med den indstillet hastighed.
	Cyklustilstand. Ventilatoren kø rer 65 sekunder i Forsyningstilstand og derefter 65 sekunder i Udsugningstilstand med varmegenvinding.

1. Fugtighedskontrol. Fugtighedskontrol er kun muligt i genvindingstilstand.

	Indstilling af fugtighedsgrænse50%RF
	Indstilling af fugtighedsgrænse60%RF
	Indstilling af fugtighedsgrænse70%RF

FUGTIGHEDSKONTROL KAN KUN AKTIVERES MED FJERNBETJENINGEN!

Driftsvejledning til brugeren og certificeret installatø r

VEDLIGEHOLDELSE

FRAKOBL VENTILATOREN FRA STRÖMFORSYNINGEN INDEN VEDLIGEHOLDELSE.

Vedligeholdelse af ventilatoren betyder regelmæssig rengø ring af ventilatorens overflader for stø v og rengø ring eller udskiftning af filtre.

Træk i ventilatoren for at fjerne den.

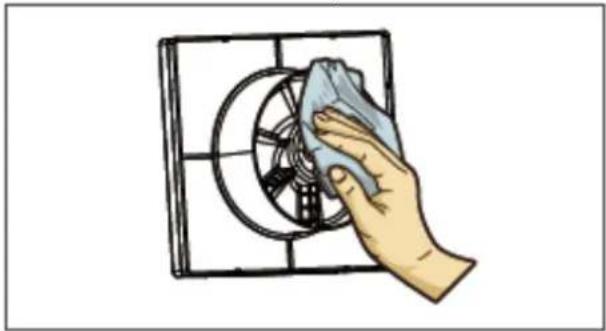

Rengø r ventilatorbladene. Brug en blø d bø rste, klud eller stø vsuger til at fjerne stø v. Brug ikke vand, slibende rengø ringsmidler, oplø sningsmidler eller skarpe genstande.

Træk i vekslersnoren for at fjerne den fra luftkanalen.

Vær forsigtig, mens du trækker i veksleren for at undgå skader.

Fjern filteret efter veksleren.

Driftsvejledning til brugeren og certificeret installatø r

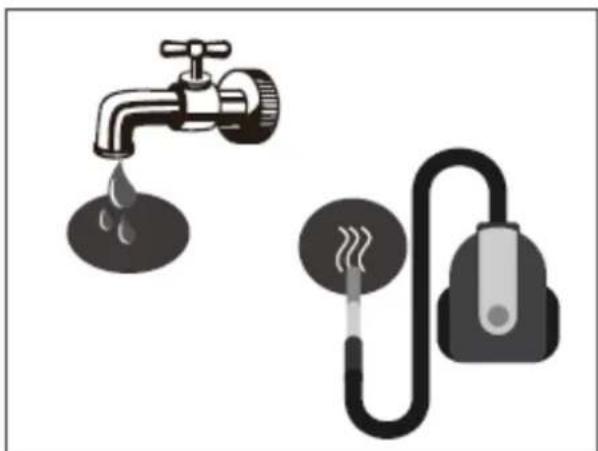

Rengø r filtrene, lad dem tø rre, og installer de tø rre filtre inde i luftkanalen. Stø vsugning er tilladt.

Selv regelmæ ssig teknisk vedligeholdelse forhindrer muligvis ikke fuldstændigt snavsophobning i filtrene og på den keramiske veksler. Regelmæ ssig rengø ring af veksleren sikrer hø j varmevekslingseffektivitet. Rengø r veksleren med en stø vsuger mindst é n gang om å ret.

Driftsvejledning til brugeren og certificeret installatø r

FEJLFINDING

Mulige fejl og fejlfinding

Fejl	Mulige å rsager	Fejlhå ndtering
Ventilatoren starter ikke under opstart af ventilatoren.	Ingen strø mforsyning	Sø rg for, at ventilatoren er korrekt tilsluttet strø m, og foretag eventuelle rettelser, hvis det er nø dvendigt.
	Motoren sidder fast, ventilatorbladene er tilstoppede.	Sluk for ventilatoren.Fejlfinding af motorstop.Rengø r ventilatorbladene.Genstart ventilatoren.
Automatisk afbrydelse af kontakten efter at ventilatoren tændes.	Overstrø m skyldes kortslutning i det elektriske kredslø b.	Sluk for ventilatoren. Kontakt servicecentret.
Lav luftstrø m.	Lav indstilletventilatorhastighed	Indstil hø jere hastighed.
	Filteret, ventilatoren eller veksleren er snavset.	Rengø r eller udskift filteret, rengø r blæ seren og veksleren.For veksler- og filtervedligeholdelse henvises til side 15.

Driftsvejledning til brugeren og certificeret installatør

Ventilatoren genererer lydsignaler.	Driftstidsmå leren til udskiftning af filter er aktiveret.	For veksler- og filteredligeholdelse henvises til side 15.
Hø j stø j, vibrationer.	Ventilatorbladene er snavset.	Rengø r ventilatorbladene.
	Lø s skrueforbindelse af ventilatorstø bningen eller ventilationshætten.	Stram ventilatorskruerne eller den ydre ventilationshætte.

OPBEVARING OG TRANSPORTREGLER

Opbevar ventilatoren i producentens originale emballagekasse på et tø rt sted.

Opbevaringsudstyr må ikke indeholde aggressive dampe og kemiske blandinger, der fremkalder korrosion, isolering og tætningsdeformation.

Brug hejsemaskiner til hå ndtering og opbevaring for at forhindre beskadigelse af ventilatoren som fø lge af svigtende eller overdreven svingning. Opfyld de hå ndteringskrav, der gælder for den gældende fragttype.

Transport med enhver kø retø jstype er tilladt, forudsat at ventilatoren er beskyttet mod mekaniske skader og vejrskader. Undgå mekaniske stø d og slag under hå ndtering.

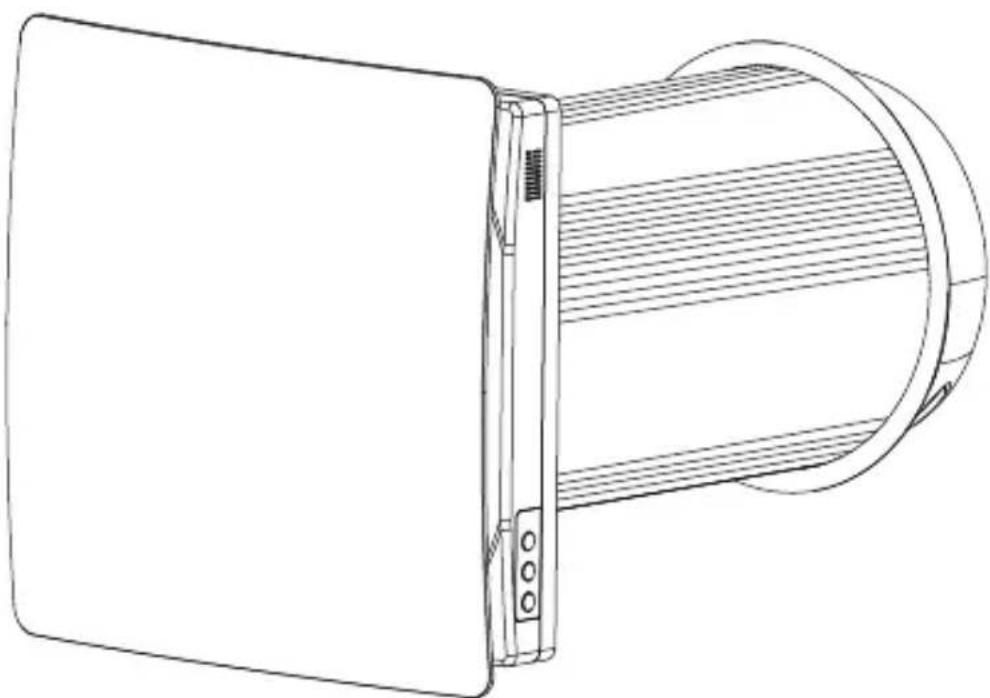

760.21.1000.2 HeatVex Basic

Instruction Manual

Farøvej 30•9800 Hjørring•Danmark
