BRUGSANVISNING H110M4-C2D ECS
Guide d'installation matérielle
Etapes d'installation
Etape 1. Installation du CPU et du refroidisseur de CPU:
1-1. Ecartez le levier du socket. Alignez le bord coupé du CPU avec le bord correspondant sur le socket du CPU. Placez soigneusement le CPU dans la bonne position. Appliquer une couche uniforme de pâte thermique sur la surface du CPU.
1-2. Tournez et appuyez sur la fixation du ventilateur du CPU contre la carte mère à travers les trous pour mettre en place le ventilateur du CPU.
2-1. Libérez les loquets de chaque côté des logements DIMM.
2-2. Pressez fermement le module DIMM jusqu'à ce qu'il soit correctement installé. Assurez-vous que les loquets des logements sont soulevés et accrochés sur le bord de la DIMM.
Etape 3. Installation de la carte mère:
3-1. Replacez la plaque E/S arrière du boîtier avec le blindage E/S fourni dans l'emballage de la carte mère.
3-2. Placez la carte mère dans le boîtier en la positionnant dans la plaque E/S. Fixez la carte mère au boîtier avec les vis.
Etape 4. Installation d'une carte d'extension:
Retirez le métal situé sur le logement et insérez la carte d'extension dans le logement. Appuyez fermement sur la carte pour vous assurer qu'elle est complètement insérée dans le logement. Remettez ensuite la vis en place.
Etape 5. Connexion des câbles et des connecteurs d'alimentation:
a. Connectez le disque dur SATA à son câble SATA
b. Branchez le connecteur d'alimentation SATA au périphérique SATA
c. Connectez le câble d'alimentation 24 broches
Notez que lors de l'installation du câble d'alimentation 24 broches, les loquets du câble d'alimentation et le connecteur ATX correspondent parfaitement.
d. Connectez le câble d'alimentation 4 broches
Le connecteur d'alimentation 4 broches ATX_12V est utilisé pour alimenter le CPU. Lors de l'installation du câble d'alimentation 4 broches, le loquet du câble d'alimentation correspond parfaitement au connecteur ATX_12V.

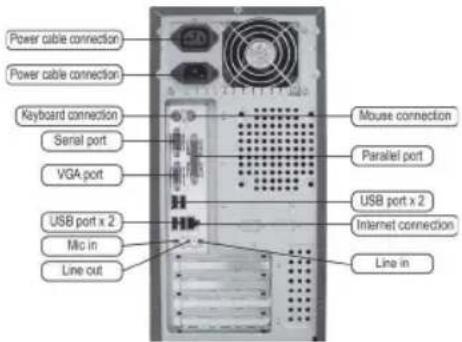

Etape 6. Connexion des ports au boîtier:
Une fois que les étapes ci-dessus ont été effectuées, connectez les périphériques tels que le clavier, la souris, le moniteur, etc. Puis, connectez l'alimentation et allumez le système. Installez tous les logiciels requis.
L'utilitaire d'installation BIOS (Basic Input and Output System) affiche l'état de la configuration du système et vous offre des options vous permettant de définir les paramètres du système. Quand vous allumez le système, le BIOS entre dans les routines du POST (Power-On Self Test), appuyez sur
Accédez au BIOS et choisissez "Load Default Settings" (Charger les paramètres par défaut) pour réinitialiser les valeurs CMOS par défaut. (Les modifications apportées au matériel du système tels que différents CPU, mémoires, etc. peuvent également déclencher ce message.)
La séquence d'installation peut changer selon le type de boîtier et les périphériques utilisés.
