BRUGSANVISNING HIF 88460 TI GRAM

(DK) Betjeningsvejledning....2

(NO) Bruksanvisning....33

• Læs hele vejledningen omhyggeligt, før du tager induktionskogepladen i brug.
• Gør dig fortrolig med induktionskogepladen og de forskellige betjeningsfunktioner i den rækkefølge, som fremgår af betjeningsvejledningen.
• Vær opmærksom på alle oplysninger og forklaringer vedrørende korrekt betjening og behandling. Derved opnår du, at din kogeplade altid er klar til brug, og at den holder længe.
• Vær især opmærksom på alle oplysninger, som vedrører sikkerheden, da dette skal være med til at forebygge ulykker eller skader.
• Husk at gemme betjeningsvejledningen, da der kan blive brug for den på et senere tidspunkt.

Bemærk!

Du skal have læst /forstået denne vejledning, før du begynder at betjene kogepladen.

Kogepladen er udelukkende bestemt til tilberedning af mad. Enhver anden anvendelse (fx. til rumopvarmning) er ikke i overensstemmelse med kogepladens oprindelige anvendelsesbestemmelse og kan være farlig.

Producenten förbeholder sig ret til ændringer, der ikke påvirker kogepladens funktion.

INDHOLD

SIKKERHEDSVEJLEDNING....5

ENERGIBESPARELSE......8

UDPAKNING....9

BORTSKAFFELSE AF DET GAMLE APPARAT....10

Bemærk. Apparatet og dets tilgængelige dele bliver varme under brug. Undgå derfor at berøre nogen varmeelementer, da de kan være varme. Lad ikke børn under 8 år betjene apparatet, medmindre det sker under opsyn af en voksen.

Dette apparat må ikke betjenes af personer (her- under børn under 8 år) med nedsatte fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden, medmindre de er blevet instrueret og vejledt i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed. Undgå at børn leger med apparatet. Lad ikke børn rengøre eller betjene apparatet, medmindre det sker under opsyn.

Bemærk. Uovervåget kogning i fedt eller olie på kogepladen kan være farlig og føre til brand.

Forsøg ALDRIG at slukke ild med vand. Afbryd apparatet, og dæk flammen med et låg eller et ikke-brændbart tæppe.

Bemærk. Brandfare: Opbevar ikke noget på koge-pladens overflade.

Bemærk. Hvis der er revner i kogepladens overflade, sluk da for strømmen for at undgå risikoen for elektrisk stød.

Læg ikke metalgenstande som knive, gafler, skeer og låg på kogepladens overflade, da de kan blive varme.

Slukapparatetefterbrug, ogstolikkekunpå indikationerne for registrering af kogegrej.

Apparatet er ikke beregnet til betjening ved hjælp af en ekstern timer eller et særskilt fjernstyringssystem. Brug ikke damprengøringsudstyr til rengøring af apparatet.

• Før denne kogeplade tages i brug første gang, skal denne vejledning læses omhyggeligt. Dette vil sikre brugerens sikkerhed og forhindre, at der opstår skade på ap paratet.
• Kogepladen må kun installeres af en autoriseret el-installatør.
• Kogepladen må ikke installeres i nærheden af kø-leapparater.
• Møbler til kogepladens indbygning skal kunne tåle temperaturer op til 100° C. Det gælder for finer, kanter, overflader af kunststof, lim og lak.
• Kogepladen må først benyttes efter installering. Derved undgår du at røre ved dele, som er strømførende.
• Elektriske apparater kan kun repareres af en autoriseret el-installatør. Reparationer foretaget af personer, som ikke er autoriseret, kan betyde alvorlig fare for brugeren.
• Afbrydelse af strømforsyning sker kun, når sik-ringer er koblet fra eller stikket er taget ud af stikkontakten.
• Hold børn væk fra den glaskeramiske kogeplade, när den er i brug.

• Elektronikken har en restvarmeindikator, som viser, om kogepladen stadig er varm.

• I tilfælde af strømsvigt bliver alle indstillinger og indikationer slettet. Når strømmen kommer tilbage skal du være forsigtig, fordi kogeplader, som er blevet opvarmet inden strømsvigtet, ikke længere overvåges af indikatoren.

• Hvis stikdåsen er monteret i nærheden af en kogezone, skal du sikre, at ledningen ikke kommer i berøring med en varm kogezone.
• Undgå at lade gryder med mad, der tilberedes på fedt eller olie, stå på en tændt plade uden opsyn. Varmt fedt kan antænde.
• Sukker, citronsyre, salt osv., både fast og flyden-de, samt plast må ikke komme på en opvarmet kogestone.
• Brug kun kogegrej med flade og jævne bunde uden skarpe kanter, ellers kan der opstå varige ridser i kogepladen.

ENERGIBESPARELSE

Hvis du sparer på energien, er det godt for miljøet, og det vil reducere din elregning. Det kan du gøre på følgende måde:

- Brug det korrekte kogegrej. - Kogegrej med en flad og tyk bund op til 1/3 energi. Husk at bruge låg rejet, ellers stiger energiforbruget fire

• Hold altid kogezonerne og kogegrejets bund ren.
• Snavs forhindrer effektiv overførsel af varme. Brændte pletter kan ofte kun fjernes med midler, som skader miljøet.
• Undgå at løfte låget unødigt for at kigge ned i gryden.
• Installer ikke kogepladen i umiddelbar nærhed af køleskab/fryser.

UDPAKNING

Apparatet er beskyttet mod beskadi-gelse under transporten. Efter udpakning, afskaf da alle pakkematerialer på en måde, som ikke skader miljøet. Alle pakkematerialer til apparatet er miljøvenlige. De kan genbruges 100 % og er mærket med det tilsvarende

symbol.

Bemærk!

Emballagemateriale (polyetylenposer, stykker af polystyrenskum) skal under udpakningen holdes væk fra børn.

BORTSKAFFELSE AF DET GAMLE APPARAT

Når dette produkt er udtjent, må det ikke bortskaffes via normalt husholdningsaffald, men skal afleveres til en indsamlingsplads for genbrug af elektriske og elektro-niske produkter. Symbolet på produktet, brugervejledningen eller emballagen hen-viser til det.

Materialerne er genanvendelige ifølge deres mærkning. Ved genbrug, genanvendelse af stoffer eller andre former for genanvendelse af udtjente produkter bidrager du væsentligt til at beskytte miljøet.

Oplysninger om rette bortskaffelsespladser for udtjente elektroniske og elektriske produkter kan fås ved henvendelse til kommunen.

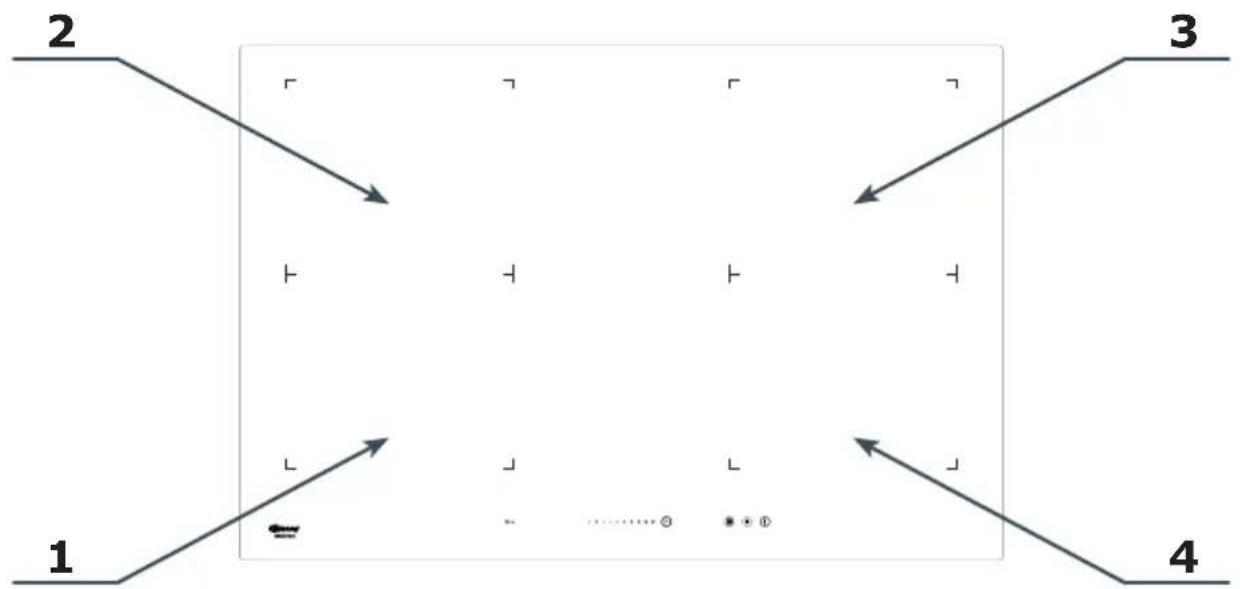

BESKRIVELSE AF APPARATET
        direction LR
        A --> B
        B --> C
        C --> D
        D --> E["•"]
        E --> F["•"]
        F --> G["•"]
        G --> H["•"]
        H --> I["•"]
        I --> J["•"]
        J --> K["•"]
        K --> L["•"]
        L --> M["•"]
        M --> N["•"]
        N --> O["•"]
        O --> P["•"]
        P --> Q["•"]
        Q --> R["•"]
        R --> S["•"]
        S --> T["•"]
        T --> U["•"]
        U --> V["•"]
        V --> W["•"]
        W --> X["•"]
        X --> Y["•"]
        Y --> Z["•"]
        Z --> AA["•"]
        AA --> AB["•"]
        AB --> AC["•"]
        AC --> AD["•"]
        AD --> AE["•"]
        AE --> AF["•"]
        AF --> AG["•"]
        AG --> AH["•"]
        AH --> AI["•"]
        AI --> AJ["•"]
        AJ --> AK["•"]
        AK --> AL["•"]
        AL --> AM["•"]
        AM --> AN["•"]
        AN --> AO["•"]
        AO --> AP["•"]
        AP --> AQ["•"]
        AQ --> AR["•"]
        AR --> AS["•"]
        AS --> AT["•"]
        AT --> AU["•"]
        AU --> AV["•"]
        AV --> AW["•"]
        AW --> AX["•"]
        AX --> AY["•"]

1. Induktionskogezone med booster ∅ 220x190 mm (forrest til venstre)

2. Induktionskogezone med booster ∅ 220x190 mm (bagest til venstre)

3 Induktionskogezone med booster ∅ 220x190 (bagest til højre)

1. Induktionskogezone med booster ∅ 220x190 mm (forrest til højre)

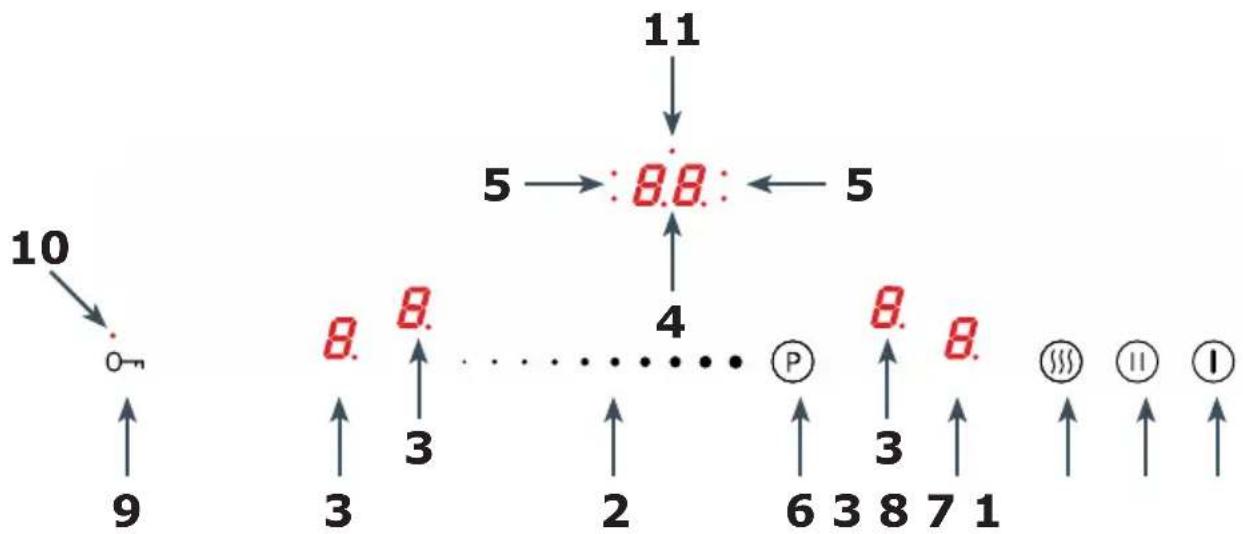

Betjeningspanel

1. Tænd/sluk-sensor

2. Sensor til varmeindstilling

3. Kogestone-indikator

4. Timer-display

5. Indikatorlys for timer

6. Sensor til booster

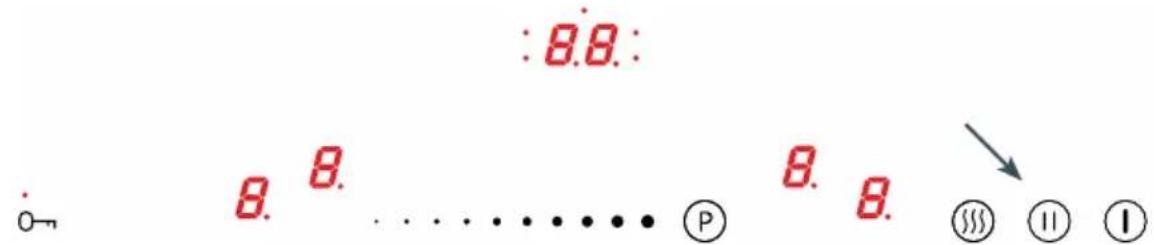

7. Sensor til Stop&Go-function

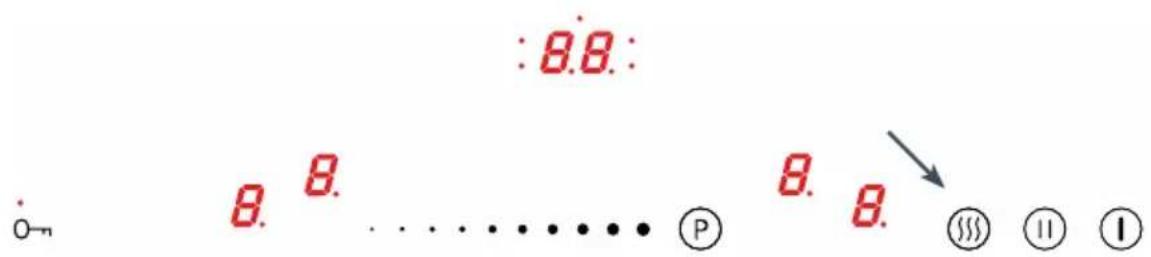

8. Sensor til holde varm-funktion

9. Børnesikrings-sensor

10. Indikatorlys for børnesikring

11. Indikatorlys for minutur

GRUNDLÆGGENDE INFORMATION OM DIT APPARAT

En elektrisk generator giver strøm til en spole inde i apparatet.

Denne spole producerer et magnetisk felt, som fremkalder hvirvelstrømme i gryden. Disse hvirvelstrømme, der er fremkaldt af det magnetiske felt, får gryden til at varme op. Dette kræver brug af gryder og pander med magnetisk bund, der er påvirkelig over for magnetfelter.

Støjen, der kan høres under normal betjening af apparatet, er resultatet af betjening af køleventilatoren, madlavningsmetoden, kogegrejets dimensioner, kogegrejets materiale samt

varmeindstillingen. Disse lyde er normale og er ikke tegn på en fejl.

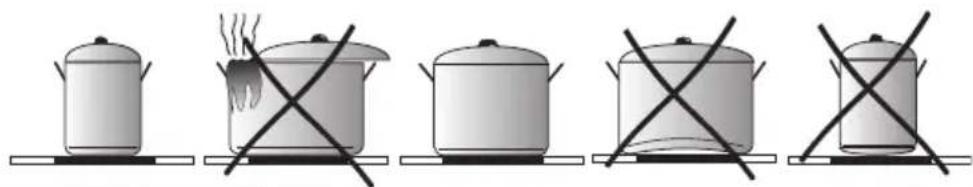

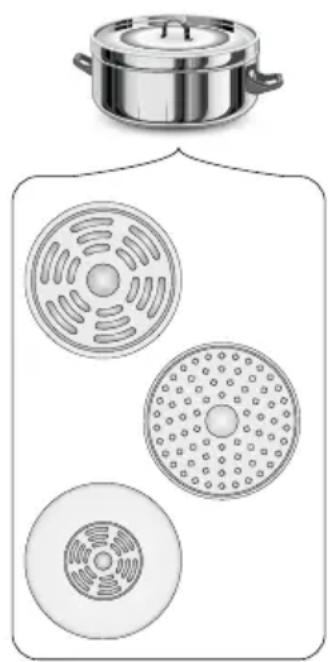

Kogegrejets egenskaber

• For at afgøre om kogegrejet er egnet, kan man teste om bunden tiltrækker en magnet
• Vælg altid kogegrej af god kvalitet og med en helt jævn bund. Dette forhindrer dannelsen af lokale varmeområder, hvor maden kan hænge fast. Gryder og pander med tykke stålvægge giver den bedste varmefordeling. En konkav bund eller et dybt præget producentlogo vil forstyrre modulet, der kontrollerer temperaturen, og kan forårsa- ge overophedning af gryden eller panden.

- Hvis du bruger stort kogegrej med magnetisk bund, hvis diameter er mindre end kogegrejets totale diameter, vil kun den ferromagnetiske bund blive opvarmet. Dette resulterer i en situation, hvor det er umuligt at fordele varmen jævnt i kogegrejet. Hvis det ferromagnetiske område reduceres på grund af aluminiumsdele, kan det effektivt opvarmede område blive reduceret. Der kan derved opstå problemer med registrering af kogegrejet, eller kogegrejet vil slet ikke blive registreret. For at opnå de bedste madlavningsresultater bør diameteren på den magnetiske bund passe til kogezonens diameter. Hvis kogegrejet ikke registreres i en given kogezone, tilrådes det at prøve en mindre kogezone.

Kogegrej af høj kvalitet er en forudsætning for effektiv madlavning ved induktion.

Det frarådes at anvende eksterne induktionsadaptere.

- Til madlavning ved induktion bør kun bruges magnetiske materialer til bunden såsom:

• emaljeret stål
• støbejern

• kogegrej af rustfrit stål, specielt designet til induktion.

• Låg forhindrer varmen i at slippe væk og reducerer således opvarmningstiden og sænker energiforbruget.

• Kontroller, at kogegrejets bund er tør. Når en gryde fyldes, eller hvis der bruges en gryde, der har stået i køleskabet, skal du kontrollere, at bunden er helt tør, før den placeres på kogezonen. Dette er for at undgå, at kogepladens overflade bliver fugtig.

Mærkning af koge-grej	Se efter mærkning, som angiver at kogegrejet er velegnet til induktion.
	Brug magnetisk kogegrej (emaljeret stål, jern-holdigt rustfrit stål, støbejern). Den nemmeste måde at afgøre på, om dit kogegrej er anven-deligt, er at udføre „magnettesten”. Find en almindelig magnet, og tjek om den sidder fast på kogegrejets bund.
Rustfrit stål Kan ikke	anvendes
	Bortset fra gryder lavet af jernholdigt stål
Aluminium Kogegrej bliver ikke registreret. Kan ikke an-vendes.
Støbejern Højeffektivt
	Advarsel: Kogegrejet kan ridse kogepladens overflade
Emaljeret jern Højeffektivt
	Det anbefales at bruge kogegrej med en flad, tyk og glat bund
Glas Kan ikke anvendes
Porcelæn Kan ikke anvendes
Kogegrej med kob-berbund	Kan ikke anvendes

• For at opnå de bedste resultater af madlavningen, skal der bruges kogegrej, hvor bunden (den ferromagnetiske del) har samme størrelse som kogezonen.
• Brug af kogegrej, hvor bundens diameter er mindre end kogezonen, vil reducere kogezonens effektivitet og forlænge tilberedningstiden.
• Kogezoner har en lavere registreringsgrænse for kogegrej, som afhænger af diameteren af den ferromagnetiske del af grydens bund og grydens materiale. Brug af en uegnet gryde kan føre til, at gryden ikke registreres af kogezonen.

Før apparatet bruges første gang

• Rengør induktionskogepladen omhyggeligt. Kogepladen har en glasoverflade og skal derfor behandles med forsigtighed.
• Der kan afgives lugte, när du begynder at bruge apparatet. Hvis det sker, skal du tænde for emhætten eller åbne vinduet i rummet. Afgivelsen af lugt er midlertidig.

BETJENING

Betjeningspanel

• Umiddelbart efter at apparatet er blevet tilsluttet lysnettet, vil alle displays tænde kortvarigt. Din induktionskogeplade er derefter parat til brug.
• Induktionskogepladen er forsynet med elektroniske berøringssensorer, som betjenes ved at berøre dem med en finger i mindst 1 sekund.
• Berøring af en sensor ledsages af et lydsignal.

Der må ikke placeres nogen genstande på sensorerne (dette kan medføre en fejl). Berøringssensorer skal altid holdes rene.

Tænding af apparatet

:8.8:

Berør tænd/sluk-sensoren Ⓐ mindst 1 sekund. Kogepladen indikerer korrekt funktion (aktiv), när der vises "0" på displayet B.

Hvis du ikke indstiller den ønskede varme for kogezonen inden for 10 sekunder efter at have aktiveret kogepladen, vil apparatet slukke automatisk.

Aktiver kogezonen, og indstil varmen.

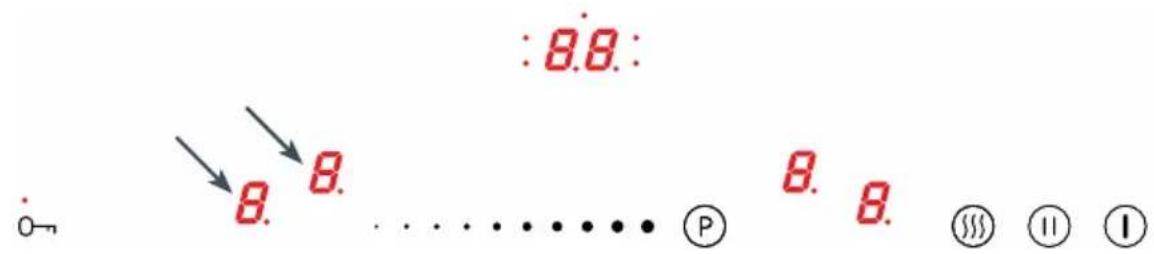

• Tænd for kogepladen med sensoren Ⓔ
- Placer kogegrejet på den ønskede kogezone.
- Kogegrejet vil automatisk blive registreret, og det relevante display B. vil vise et blinkende "0."

Når kogegrejet registreres på mere end én kogezone, skal du berø- re displayet B for den kogezone, du ønsker at bruge. Det vil blinke.

• For at vælge den ønskede varmeindstilling skal du lade fingeren glide hen over sensoren, startende fra venstre (displayet vil vise den valgte varmeindstilling).
• Kogezonen er i funktion.

En kogestone er aktiv, når et tal eller bogstav vises på det tilhørende display. Dette indikerer, at kogezonen er parat til at varmeindstillingen kan sættes eller ændres.

Deaktivering af kogezoner

Deaktiver en kogezone ved at gøre et af følgende:

• Sluk for kogepladen med sensoren Ⓙ
• Berør og hold sensoren 6. mindst 3 sekunder
• Berør for at aktivere kogezonen, og lad fingeren glide til venstre for at reducere varmen "0."

Slukning af apparatet

Apparatet fungerer, når mindst en kogezone er tændt.

- Sluk for kogepladen med sensoren .①

Hvis en kogezone stadig er varm, vil det relevante display vise bogstavet "H" for at indikere restvarme. Se herunder en beskrivelse af symbolet.

Booster-funktionen øger effekten på ∅ 220x190 mm-kogezonen fra 2200 W til 3700 W, og TwinZone (220 x 390 mm) fra 3600 W til 5500 W.

• Placer kogegrejet på den ønskede kogezone.
• Kogegrejet vil automatisk blive registreret, og det relevante display 8 vil vise et blinkende "0."
• Berør Ⓓ for at aktivere booster-funktionen - displayet vil vise bogstavet "P".

Booster-funktionen kan aktiveres i op til 10 minutter. Herefter indstilles varmen for kogezonen til den nominelle effekt (hvis varme-

i ndstillingen f.eks. ligger inden for intervallet 0-9, er den nominelle effekt 9, hvis intervallet er 0-12, er den nominelle effekt 12 osv.).

Denne funktion kan desuden skifte tilbage til den nominelle effekt, hvis nogen af kogepladeelementerne overophedes.

Du kan reaktivere booster-funktionen, när de interne komponenter er nedkølet til en sikker temperatur. Denne funktion starter ikke automatisk.

Hvis en gryde løftes væk fra kogezonen, mens booster-funktionen er i gang, forbliver den aktiv og nedtællingen fortsætter.

Booster-funktionen kan aktiveres på to kogezoner samtidigt, dvs. på to vandrette eller to lodrette kogezoner. Denne funktion kan ikke aktiveres på kogezoner i modsatte hjørner (diagonalt).

Børnesikringen

Med børnesikringen deaktiveres alle kogepladens kontrolknapper, f.eks. for at hindre børn i at bruge apparatet eller ved rengøring. Børnesikringen kan indstilles, når apparatet er tændt eller slukket. For at aktivere eller deaktivere børnesikringen berøres sensoren 0–i 5 sekunder. Når børnesikringen er tændt, vil et indikatorlys ved siden af sensoren 0–være tændt.

Børnesikringen forbliver aktiveret, indtil den afbrydes, selv efter at apparatet har været tændt og slukket igen ⚠Hvis strømmen fra forsyningen til apparatet afbrydes, deaktive-res børnesikringen.

Indikator for restvarme "H"

Den varme, som forbliver lagret i kogezonen efter madlavningen, kaldes restvarmen.

Når en kogezone er over 60 °C, og kogezonen eller apparatet er slukket, vil displayet for den relevante kogezone vise bogstavet "H".

Når en kogezones temperatur er mellem 45 °C og 60 °C, vil displayet for den pågældende kogezone vise bogstavet "h", som indikerer en lav restvarme.

* Temperaturer er cirka-angivelser

Hvis indikatoren for restvarme er tændt, må du ikke røre kogezonen, da der er risiko for forbrænding, og der må ikke sættes noget på den, som er varmefølsomt!

Indikatoren for restvarme, "H" eller "h", vil ikke blive vist ved strømafbrydelse. Kogezonerne kan dog stadig være varme!

Sikkerhedsstop

For at opnå øget effektivitet er induktionskogepladen forsynet med mulighed for at begrænse funktionstiden for hver af kogezonerne.

	Indstilling af temperatur	Maksimal be-tjeningstid
	-==≡	8 t.
Den maksimale betjeningstid sættes i henhold til den sidst valgte varmeindstil-ling. Hvis du ikke ændrer varmeindstillingen i længere tid (se tabel), vil den pågældende kogezone automatisk slukke, og indikato-ren for restvarme aktiveres.	1 8 t.
	2 8 t.
	3 5 t.
	4 5 t.
	5 5 t.
Men du kan tænde for og betjene indivi-duelle kogezoner når som helst i overens-stemmelse med brugsanvisningen.	6 1,5 t.
	7 1,5 t.
	8 1,5 t.
	9 1,5 t.
	P 10 min.

Automatisk opvarmningsfunktion

Denne funktion sætter først kogezonens varmeindstilling til 9. Aktivering af funktionen:

For at aktivere funktionen:
	Indstilling af temperatur	varligned af den automa-tiske opvarm-ningsfunktion (minutter)
Placer kogegrejet på den ønskede ko-gezone.	1 48 sek.
Når kogegrejet er registreret automa-tisk, vælges varmeindstillingen 1-8	2 1 min. 12 sek.
Berør sensoren igen.	3 2 min. 18 sek.
Displayet vil skifte mellem blinkende var-meindstilling og symbolet "A".	4 2 min. 30 sek.
	5 4 min. 24 sek.
Efter en vis tid med øget effekt vil kogezo-nen skifte tilbage til den valgte varmeind-stilling, som vil blive vist på displayet.	6 7 min. 12 sek.
	7 2 min.
	8 3 min. 12 sek.

Hvis en gryde løftes væk fra kogezonen og sættes på igen, inden opvarmningens nedtælling er gennemført, vil opvarmningsfunktionen blive genoptaget og nedtællingen vil fortsætte, indtil den er gennemført.

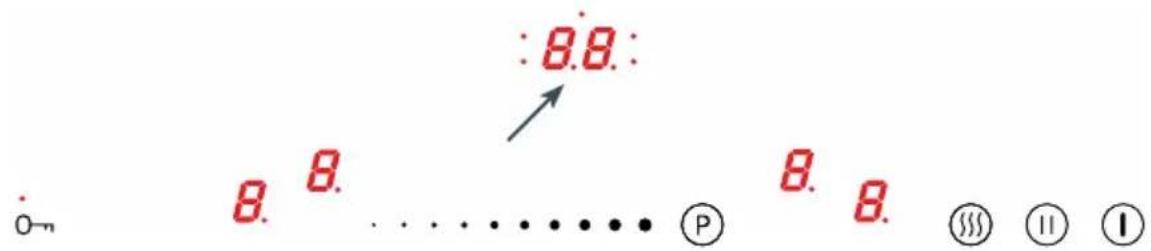

Timer

Timer-funktionen gør madlavningen nemmere, da det er muligt at indstille en varighed. Den kan også bruges som minutur. Timer-funktionen kan kun indstilles, når en kogezone er tændt (varmeindstillingen er større end "0"). Timerens nedtællingsperiode kan sættes uafhængigt for alle kogezoner. Timerens nedtællingsperiode kan sættes mellem 1 og 99 minutter. (i trin på 1 min.).

Indstilling af timeren:

• Placer kogegrejet på den ønskede kogezone.
• Når kogegrejet er registreret automatisk, vælges varmeindstillingen
  • Vælg en kogezone, som du ønsker at sætte timeren for.
• Timeren aktiveres ved at berøre og holde findtil du hører et bip. Displayet vil vise "00" og det højre "0" blinker.

Du indstiller først det andet tal og derefter det første.

• For at aktivere timeren skal du lade fingeren glide hen over sensoren • • for at indstille det andet tal.
• Berør timer-sensoren igen for at indstille det første tal. Displayet skifter og tallet til venstre blinker.
• Lad fingeren glide hen over sensoren . • • for at indstille det første tal.
• Hvis du ikke indstiller en værdi for det første tal inden for 10 sekunder, vil værdien blive sat til "0" (f.eks. "06", hvilket betyder, at time-ren er sat til 6 minutter).

Nedtællingen starter, når indikatorlyset for den valgte kogezone begynder at blinke (indikatorlys på betjeningspanelet fig. 5).

Indstilling af timeren for den næste kogezone sker ved at følge ovenstående trin ved at vælge en anden kogezone. Timerens nedtællingsperiode kan sættes individuelt for alle kogezoner.

Hvis der er sat mere end én timer, vil den korteste periode blive vist. Dette indikeres ved en blinkende indikator ved siden af timer-displayet.

En programmeret timer-indstilling kan ændres når som helst. Under madlavning vælges den kogezone, som du ønsker at ændre timer-indstillingen for, f.eks. ved at aktivere den med sensoren8, berør timer-senso-ren88 og skift timer-indstillingen i henhold til vejledningen for timer-ind-stilling.

Du kan til hver en tid kontrollere den resterende madlavningstid. Berør timer-sensoren, den aktive timer-tid for en valgt kogezone indikeres af et blinkende indikatorlys ved siden af displayet 88.

Når den indstillede tid er udløbet, høres et lydsignal, som kan slås fra ved at berøre hvilken som helst sensor. Hvis der ikke berøres en sensor, vil lydsignalet automatisk stoppe efter 2 minutter.

Timeren annulleres ved at berøre sensoren 8. (indikatoren for varmeindstilling vil lyse stærkere), berør derefter og hold sensoren 8.3 sekunder eller aktivere den ønskede kogezone ved at berøre sensoren 8. Berør derefter sensoren 8.6 og brug til at reducere tiden til "00" (se i kapitlet om indstilling af timeren, hvordan tierne og enerne indstilles).

Minutur

Hvis der ikke er nogen kogezone i brug, kan timer-funktionen bruges som et almindeligt minutur. Minuturet indstilles ved at følge alle trin for timer-indstilling, men der vælges ingen kogezone, dvs. at umiddelbart efter at kogepladen tændes, berøres timer-sensoren 89og tiden indstilles. Aktivering af minuturet indjkeres af et blinkende indikatorlys over sensoren 89Annuller minuturet på samme måde, som du annullerer timeren for en valgt kogezone.

Holde varm funktion

Med denne funktion kan maden holdes varm på en kogezone. Den valgte kogezone arbejder ved en lav varmeindstilling. Med denne funktion holdes maden varm, brænder ikke fast, bevarer sin smag og er lige til at servere. Funktionen kan bruges til smeltning af smør eller chokolade.

For at funktionen skal fungere korrekt, skal den anvendte gryde have en perfekt flad bund og være egnet til brug på en induktionskogeplade (i henhold til producentens vejledning).

Holde varm funktionen kan aktiveres på alle kogezoner. Hver kogezone har 3 varmeniveauer, dvs.:

• 42^ C
• 70^ C =
• 94 °C ≡

Brug af holde varm funktion:

• Placer kogegrejet på den ønskede kogezone.
• Når kogegrejet er registreret automatisk, berøres sensoren for holde varm funktionenen 🌐 og displayet viser . -Dette symbol indikerer en varmeindstilling på 42 °C.
• Berør derefter sensoren ügen, og det andet symbol viðlive vist, hvilket indikerer, at temperaturen 70 °C er valgt.
• Berør sensoren iiden, og det tredje symbol vEblive vist, hvilket indikerer, at temperaturen 94 °C er valgt.
• For at slukke for funktionen kan du når som helst berøre sensoren 8. og derefter lade fingeren glide hen over sensoren •for at reducere varmeindstillingen til "0".

Stop&Go Function "II"

Stop&Go Function fungerer ligesom en pause. Stop&Go Function afbryder samtidigt betjeningen for alle kogezonerne og genoptager den med de varmeindstillinger, der tidligere var valgt.

For at aktivere Stop&Go Function skal mindst én kogezone være i brug. Berør sensoren ⑪ "II" vil blive vist på alle displays for kogezoner. Når en kogezone er varm, vil symbolet II blinke skiftevist med bogstavet "H" eller "h", afhængigt af kogezonens temperatur (restvarmeindikator).

Stop&Go Function deaktiveres ved at berøre sensoren Ⓤligen. Kogezone-displayene vil vise den varmeindstilling, som tidligere var valgt før aktivering af Stop&Go Function.

TwinZone

Med TwinZone funktion kan to kogezoner kombineres til en enkelt kogezone. TwinZone funktion er meget bekvem, især ved madlavning i store gryder, som f.eks en bradepande.

De to kogezoner til hhv. høje og venstre side kan forbindes.

Valg af TwinZone funktionen:

• Tænd for kogepladen.
- Placer bradepanden på den venstre eller højre kogezone.
- Bradepanden vil blive registreret automatisk, og TwinZone funktion vil blive aktiveret, hvilket indikeres af symbolet.

Hvis du ikke vælger varmeindstilling inden for 10 sekunder, vil Twin-Zone funktionen blive deaktiveret.

- Den ønskede varmeindstilling vælges ved at lade fingeren glide hen over sensoren for varmeindstilling • • •

Nu kan begge kogezoner kontrolleres samtidigt.

Du kan altid slukke for TwinZone funktionen manuelt.

For at aktivere TwinZone skal du berøre kogezone-sensoren 8. og derefter samtidigt berøre de to sensorer for kogezonerne 8 på højre eller venstre side. Det bageste kogezone-display vil vise "L", mens det forreste kogezone-display vil vise "0". Den ønskede varmeindstilling vælges ved at lade fingeren glide hen over sensoren for varmeindstilling .

For at deaktivere TwinZone funktionen skal du berøre og holde kogezone-sensoren 8. med symbolet " i 3 sekunder. De relevante kogezone-displays vil vise "0".

Nu kan begge kogezoner kontrolleres uafhængigt af hinanden.

Kontroller, at kogegrejet er egnet til en kogezone.

Du kan kontrollere, om dit kogegrej er egnet til en kogezone for at opnå maksimal effektivitet og udnytte kogezonen fuldt ud.

Testprocedure:

• Hæld lidt vand i dit kogegrej, og sæt det midt på kogezonen.
  • Tænd for kogepladen.
• Når kogegrejet er registreret, skal du samtidig berøre knappen for den valgte kogezone og holde den i 3 sekunder og derefter ⏻indtil du hører et bip
• Symbolerne og vil blive vist skiftevist på displayet som indikation af at testen er i gang.
• Efter testen (maks. 20 sekunder) vil displayet vise et resultat i intervallet 00 til 99.
• Kogepladen slukker automatisk.

Flyt ikke på kogegrejet under testen.

Resultatet 99 indikerer, at kogegrejet er ideelt at bruge på en kogezone.

Det viste resultat er kun indikerende og afhænger af kogegrejets bund-diameter, materiale og hvordan det er opbygget.

Du kan bruge kogegrej, når resultatet er 60 eller højere. Hvis kogegrejets bunddiameter er mindre end kogezonens, og resultatet er under 60, skal du gentage testen på en mindre kogezone. Hvis du bruger kogegrej med et testresultat på under 60, vil madlavningen tage længere tid og være mindre effektiv.

Et testresultat på 00 betyder, at kogegrejet ikke egner sig til induktion.

RENG∅RING OG VEDLIGEHOLDELSE

Ved løbende at rengøre og vedligeholde kogepladen korrekt, forlænger du samtidig dens levetid.

! Glaskeramiske overflader rengøres på samme måde som glasoverflader. Brug ikke skuremidler, skrappe rengørings-midler, sand eller ridsende svampe. Du må heller ikke anvende et damprengøringsapparat.

Rengør efter hver brug

- Ubrændte, lette madrester

Tørres af med en fugtig klud uden rengøringsmiddel. Brug af opvaskemiddel kan medføre en blålig misfarvning på overfladen. Disse hårdnakkede pletter kan ikke altid fjernes, selv ikke med et special-rensemiddel.

Fjernes med en skarp skraber. Derefter aftørres det keramiske glas med en fugtig klud.

Fjern snavs

• Lyse perlefarvede pletter (forårsaget af aluminium) kan fjernes fra den kolde kogeplade med et specialrensemiddel. Kalkrester (f.eks. efter fordampet vand) kan fjernes med eddike eller et specialrensemiddel.

• Sluk ikke for kogezonen, når der fjernes sukker, madrester indeholdende sukker, plastik og aluminiumsfolie. Skrab omgående og omhyggeligt madrester af den varme kogezone ved hjælp af en skarp skraber. Når det meste af pletten er fjernet, kan kogepladen slukkes. Rens herefter den afkølede kogezone med et specialrensemiddel. Vær ekstra omhyggelig ved rengøring af en varm kogeplade.

• Brug aldrig et rengøringsmiddel på en varm kogezone.

• Det er bedst at lade rengøringsmidlet tørre og derefter tørre det af med en fugtig klud. Enhver rest af rengøringsmiddel bør tørres af med en fugtig klud, før kogepladen varmes op igen. Ellers kan de være ætsende og beskadige kogepladens overflade permanent.

Ved forkert vedligeholdelse og behandling af den glaskeramiske kogeplade bortfalder reklamationsretten.

Ridser og misfarvning påvirker ikke induktionskogepladens korrekte funktion.

FEJLFINDING

Ved evt. problemer skal du altid:

• Slukke for kogepladen
• Afbryde strømmen til kogepladen
• Kontakte Gram service

- Nogle små fejl kan du afhjælpe på egen hånd ved at følge vejledningen i den ne denståen de tabel. Vi anbefaler derfor at du gennemgår tabellen, inden du kontakter GRAM service.

PROBLEM ÅRSAG	AFHJÆLPNING
1. Kogepladen virker ikke	- Strømtilførslen er afbrudt -	-Tjek sikring i din hu-installation,udskift den med en ny, hvis den er brændt af
2. Kogepladen reagerer ikke, når den betjenes	-Betjeningspanelet er ikke tændt	- Tænd for betje-ningspanelet
	- For kort aktivering af sen-sorer (kortere end et se-kund)	- Aktivering af sen-sorer skal vare lidt længere
	- Der er trykket på flere sensorer samtidig	- Der skal altid kun trykkes på en sensor (bortset fra, når du sluk ker for kogezo-nen)
3. Kogepladen reage-rer ikke, og der høres et langvarigt akustisk signal	- Forkert betjening (ak ti-ve ring af forkerte sensorer el ler for hurtig aktivering af sensorer)	- Tænd for kogepla-den igen
	- Sensoren (sensorerne) er dæk ket til eller tilsmudset	- Fjern det der dækker sensorerne eller rengør dem
4. Hele kogepladen slukkes	- Kogepladen var ikke betjent læn ge re end 10 sek. fra tæn ding.	- Tænd for betje-ningspanelet igen og begynd omgående med at betjene det
	- Sensoren (sensorerne) er dæk ket til eller tilsmudset	- Fjern det der dækker sensorerne eller rengør dem
5. Når en kogezone slukkes, tændes bogsta-vet H i displayet	- Funktionstidsbegrænsning	- Tænd for kogezo-nen igen
	- Sensoren (sensorerne) er dæk ket til eller tilsmudset	- Fjern det der dækker sensorerne eller rengør dem
	- Overophedning af de elektroniske elementer
6. Restvarmeindikatoren lyser ikke, selv om ko-gezoner stadig er varme	- Ingen strømforsyning, strømtilførsel er afbrudt	-Restvarmeindikato-ren kommer først til at virke igen, når du har tændt og slukket for betjeningspanelet
7. Revner i den gla ske-ramiskekogeplade.	Fare! Afbryd straks strømmen til kogepladen (sikring). Tilkald GRAM service.
8. Når fejlen fortsat ikke er afhjulpet	Afbryd strømmen til kogepladen (sikring!) Tilkald GRAM service.GRAM dækker ikke:- Fejl eller skader, som er opstået ved transport, fejl-betjening, misbrug, mangelfuld vedligeholdelse, fejl-agtig indbygning, opstilling og tilslutning.- Skader, som er opstået pga. brand, ulykke, lynned-slag og elektriske forstyrrelser som f.eks. defekte sik-ringer eller fejl i de elektriske installationer.- Fejl eller skader, som er opstået ved, at der er udført reparationer af andre end GRAM servicecentre.Reparationer foretaget uden for garantiperioden og omkostninger ved uberettigede reklamationer skal du selv betale.
9. Induktionspladen summer	Dette er normalt, og skyldes "støj" fra ventilato-ren, som afkøler elektronikken.
10. Induktionspladen afgiver støj, der lyder som fløjt	Dette er normalt. Pladen kan afgive en del fløjt når den fungerer med fuld effekt, og når flere kogezo-ner er i brug - støjen skyldes spolernes frekvens.
11. Kogepladen virker ikke. Kogezonerne fun-gerer ikke.	- elektronisk fejl - nulstil apparatet, afbryd strømmen i nogle få minutter (af-bryd sikringen).

Fejlkoder:

E6 - strømforsyningens spænding er for lav

E7 - strømforsyningens spænding er for høj

E (blinker) - Overophedet kogezone

SPECIFIKATION

Nominel spænding 230/400V 3N\~50 Hz

Udskæring i bordpladen

• Bordpladens tykkelse bør være min. 30 mm, og dens bredde mindst 600 mm. Bordpladen skal være flad og jævn. Kanten af bordpladen mod væggen skal forsegles for at forhindre indtrængen af vand eller andre væsker.
• Der skal være tilstrækkelig plads omkring åbningen, især mindst 50 mm afstand fra væggen og 60 mm afstand fra bordpladens forkant.
• Afstanden mellem kanten af åbningen og sidevæggen på skabet skal være mindst 55 mm.
• Bordpladen skal være fremstillet af materialer, herunder finer og lim, som kan modstå en temperatur på 100 °C. I modsat fald kan fineren gå af, eller bordpladens overflade kan blive beskadiget.
• Kanten af åbningen skal forsegles med passende materialer for at undgå indtrængen af vand.

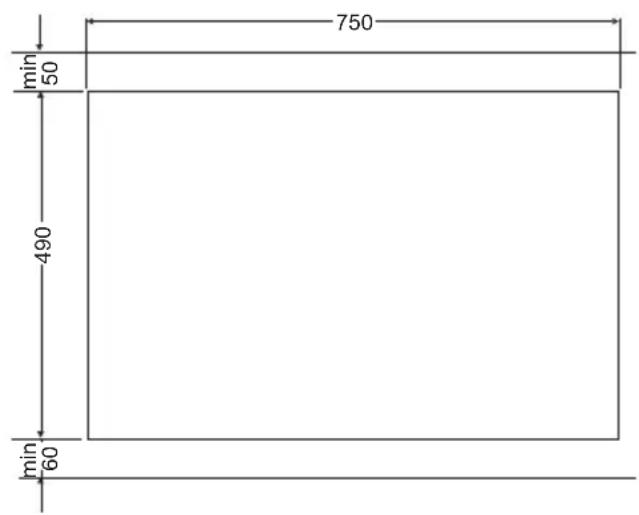

• Åbningen i bordpladen skal udskæres ifølge målene, vist på figur 1.
• Kontroller, at der er frit rum 25 mm under kogepladen for at sikre en passende luftcirkulation og forhindre overophedning. Se Figur 2.

Fig.1

Fig.2

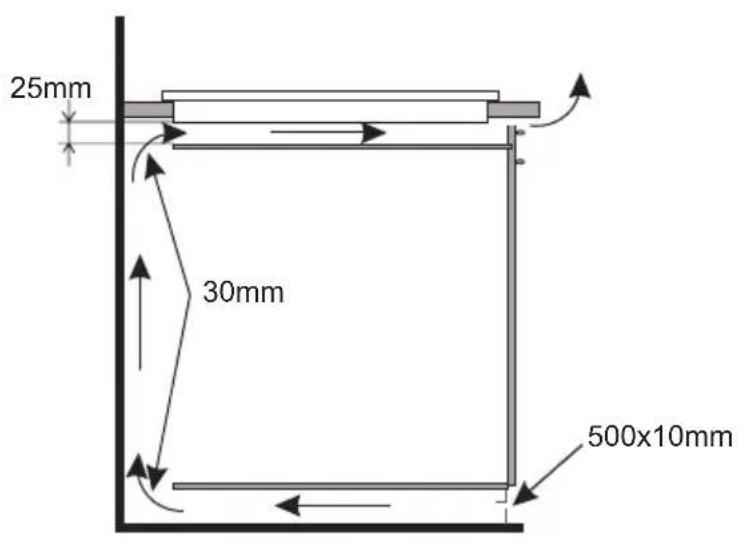

Installation af kogepla- den i en bordplade over køkkenskab.

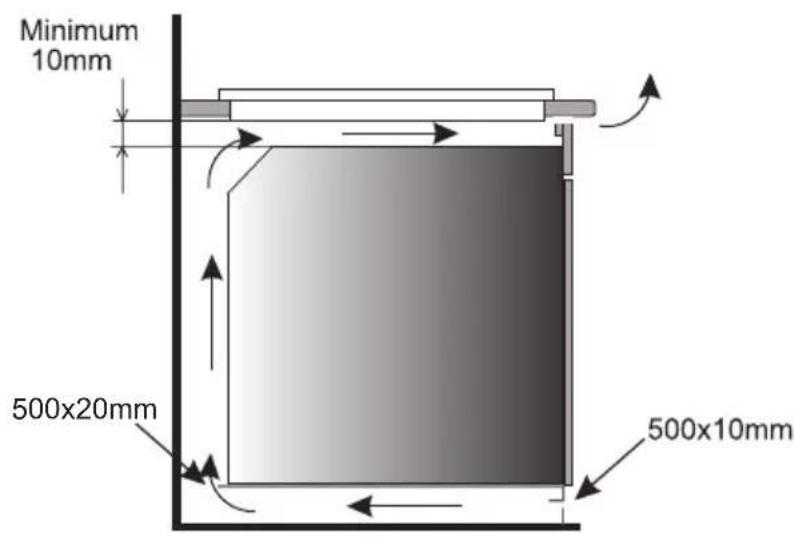

Installation af kogepladen i en bordplade over en ovn med ventilation.

Monter ikke kogepladen over ovnen uden ventilation.

Montering af kogepladen i åbningen

- Tilslut kogepladen med et elektrisk kabel i henhold til det medføl-gende elektriske diagram. Fjern støv fra bordpladen, sæt kogepladen ned i udskæringen, og tryk godt til.

1 - bordplade
2 - pakning af kogepladens kant
3 - keramisk kogeplade

Kogepladen er produceret til tilslutning til et 230/400V lysnet. Kogepladen skal sikres med en 25A sikring. Før tilslutning af apparatet til lysnettet skal brugeren sikre sig, at lysnettets data svarer til informationen på mærkepladen, som sidder på bagsiden eller højre side af kogepladen eller kopien deraf, som er vedlagt denne vejledning.

Kogepladen er udstyret med et tilslutningskabel og et separat stik. Kablet og stikket er KUN til brug i Norge, og skal udskiftes med godkendt installationsmateriale i andre lande.

Før du tilslutter kogepladen er det vigtigt, at du læser nedenstående information.

Vigtigt! Elektrisk tilslutning skal udføres af en autoriseret installatør. Foretag ikke ændringer i apparatets elektriske system.

Kogepladen er udstyret med en klemmerække, der kan bruges til forskellige forbindelser, der passer til en speciel type strømforsyning.

Klemmerækken kan bruges til følgende forbindelser:

• Enkeltfase 230 V \~
• Tofase 400 V 2N\~

- Trefase 400 V 3N\~

Kogepladen kan tilpasses en speciel strømtype ved at forbinde de passende klemmer ifølge ledningsdiagrammet. Ledningsdiagrammet er placeret på kogepladens underside. Der opnås adgang til klemmerækken ved at fjerne låget på kogepladens underside. Husk, at strømkablet skal passe til typen af forbindelse og kogepladens strømstyrke.

Vigtigt!

Husk at forbinde jordledning til den korrekte klemme i klemmerækken, markeret med Det elektriske strømforsyningssystem til kogepladen skal være beskyttet af en passende udløser eller et relæ, som afbryder strømmen i nødstilfælde.

Før apparatet tilsluttes strømmen, bedes du læse informationen på mærkepladen og ledningsdiagrammet omhyggeligt.

Tilslutning af kogepladen på anden måde end vist i ledningsdiagrammet kan beskadige kogepladen.

BEMÆRK!

Installatøren er forpligtet til at udlevere et "certificat vedr. apparatets elektriske tilslutning" (følger med garantibeviset). Efter installationen skal installatøren desuden levere information om den etablerede forbindelse:

- enkeltfaset, tofaset eller trefaset, tværsnit af ledning, elektrisk be skyttelse (sikringstype).

Ledningsdiagram

Vigtigt! Varmeelementerne arbejder ved 230 V.

Vigtigt! For hver forbindelse skal beskyttelseslederen tilsluttes klemmen mærket				Tværsnit/type af ledning	Sikrings-beskyttelse
1	For en 230 V enkeltfaset forbindelse med en nulledning skal klemmerne L1, L2 forbindes med bro, nulledningen forbindes til klemme N og beskyttelseslederen til	1N~		HO5VV-FG 3 × 4 mm^2	min.30 A
2*	For en 230/400 V tofaset forbindelse med en nulledning skal nulledningen forbindes til klemme N og beskyttelseslederen til	2N~		HO5VV-FG 4 × 2.5 mm^2	min.16 A
3*	For en 230/400 V trefaset forbindelse med en nulledning skal nulledningen forbindes til klemme N og beskyttelseslederen til	3N~		HO5VV-FG 5 × 1,5 mm^2	min.16 A
* I et 3-faset 230/400V elektrisk system til husholdningsbrug forbindes den tilbageværende ledning til klemme: L3, som ikke er forbundet til kogepladens interne elektriske system.* NN-klemmerne forbindes internt, ikke nødvendigvis med bro

Bruk ikke koketoppen før du har lest og forstått bruk sa nvi sningen.

Apparatet må ikke betjenes med en ekstern timer eller et separat fjernkontrollsystem.

Når du er ferdig med matlagingen, vil glassoverflaten på kokesonen fortsatt være varm. Dette kalles restvarme.

Når restvarmeindikatoren er på, må du ikke ta på kokesonen, for da kan du brenne deg! Plasser heller ikke varmefølsomme gjenstander på konesonen!

Nå kan begge kokesonene betjenes samtidig.

Før du kobler til apparatet, er det vigtig at du leser informasjonen nedenfor.
