BRUGSANVISNING PAW 38 Visaton

PAW 38

Art. No. 3054 - 8 Ω

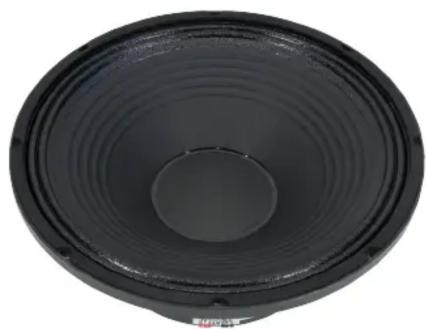

Visaton PAW 38 - PAW 38 - 1

natural_image Close-up of a black speaker cone with concentric rings (no text or symbols visible)

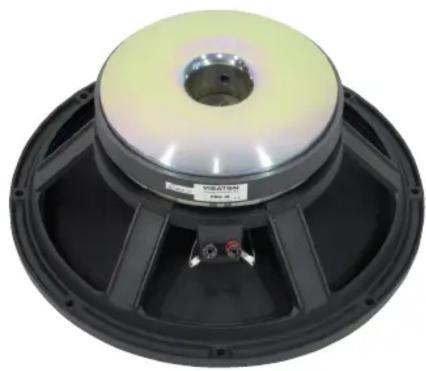

Visaton PAW 38 - PAW 38 - 2

natural_image Close-up of a speaker drive with a circular top and black base, showing internal components and no visible text or symbols.

38 cm (15") Tieftöner für PA Systeme.

Eigenschaften

  • Druckgusskorb
  • Verstärkte Papiermembran
  • 100 mm Schwingspule für hohe Belastbarkeit
  • Kapton Spulenträger
  • Große 55 mm Polkernbohrung
  • M-förmig gefaltete Textilsicke für große Hübe
  • Connex Zentrierspinne
  • EVA Dichtung
  • Ferrit Magnet

38 cm (15") woofer for PA applications.

Attributes

  • Die cast basket
    – Reinforced paper membrane
  • 100 mm voice coil for high power handling
  • Kapton voice coil former
  • 55 mm t-yoke venting
  • M shape surround for high excursion
  • Connex spider
  • EVA gasket
  • Ferrite magnet

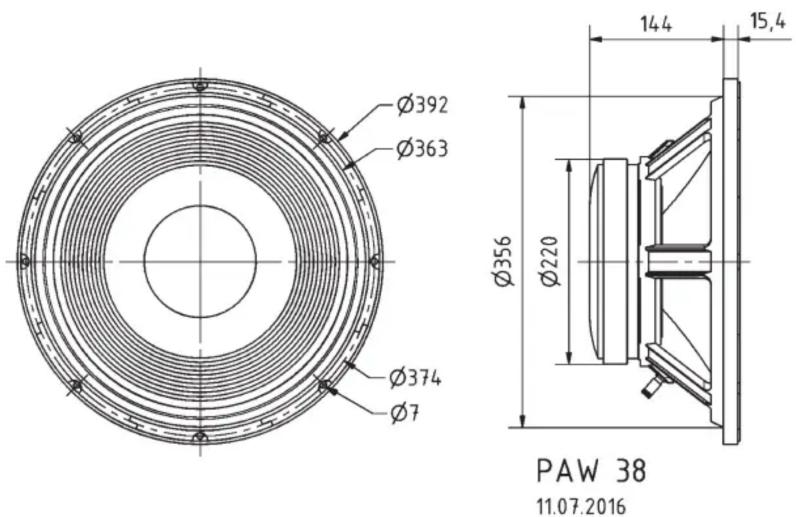

Visaton PAW 38 - Attributes - 1

Technische Daten / Technical Data

NennbelastbarkeitRated power 700 W
MusikbelastbarkeitMaximum power 1000 W
ImpedanzImpedance 8 Ω
Übertragungsbereich (-10 dB)Frequency response (-10 dB) fu-3700 Hz
Mittlerer SchalldruckpegelMean sound pressure level 92 dB (2.83 V/1 m)
ResonanzfrequenzResonant frequency 36 Hz
SchwingspulendurchmesserVoice coil diameter 100 mm
SchallwandöffnungCut-out diameter 358 mm
Gewicht nettoNet weight 11,5 kg

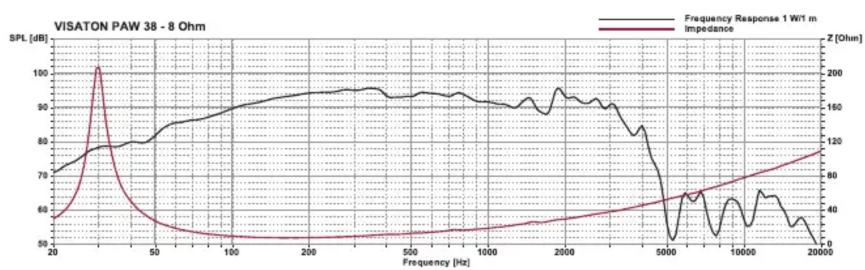

Visaton PAW 38 - Attributes - 2

line | Frequency [Hz] | SPL [dB] | Impedance [Ohm] | | -------------- | -------- | --------------- | | 20 | 70 | 0 | | 50 | 80 | 10 | | 100 | 90 | 20 | | 200 | 95 | 30 | | 500 | 95 | 40 | | 1000 | 95 | 50 | | 2000 | 95 | 60 | | 5000 | 80 | 70 | | 10000 | 60 | 80 | | 20000 | 50 | 100 |
