BRUGSANVISNING PAW 46 Visaton

PAW 46

Art. No. 3056 - 8 Ω

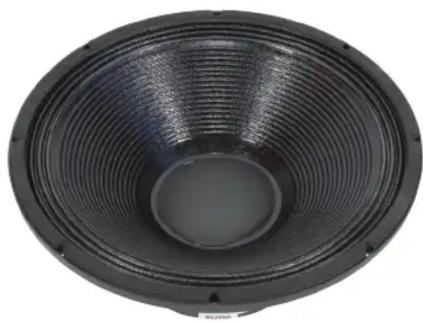

Visaton PAW 46 - PAW 46 - 1

natural_image Close-up of a black speaker cone with concentric ridges (no text or symbols visible)

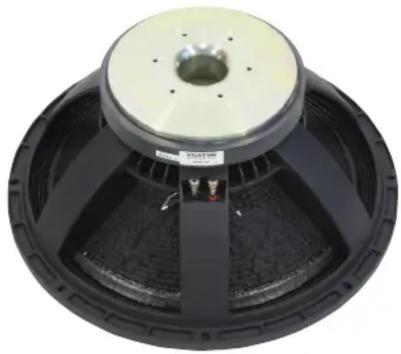

Visaton PAW 46 - PAW 46 - 2

natural_image Close-up of a speaker cone with black base and white top, no visible text or symbols

46 cm (18") Tieftöner für PA Systeme.

Anwendungsmöglichkeiten und Eigenschaften

  • Druckgusskorb
  • Verstärkte Papiermembran
  • 100 mm Schwingspule für hohe Belastbarkeit
  • Til Spulenträger
    – Zusätzlich belüfteter Luftspalt (6fach Bohrung)
    – Große 55 mm Polkernbohrung
    – M-förmig gefaltete Textilsicke für große Hübe
  • Nomex Zentrierspinne
  • EVA Dichtung
  • Ferrit Magnet

46 cm (18") woofer for PA applications.

Typical applications and attributes

  • Die cast basket
    – Reinforced paper membrane
  • 100 mm voice coil for high power handling
    – Til voice coil former
    – Additional vented air gap (6 holes)
  • 55 mm t-yoke venting
  • M shape surround for high excursion
  • Nomex spider
  • EVA gasket
  • Ferrite magnet

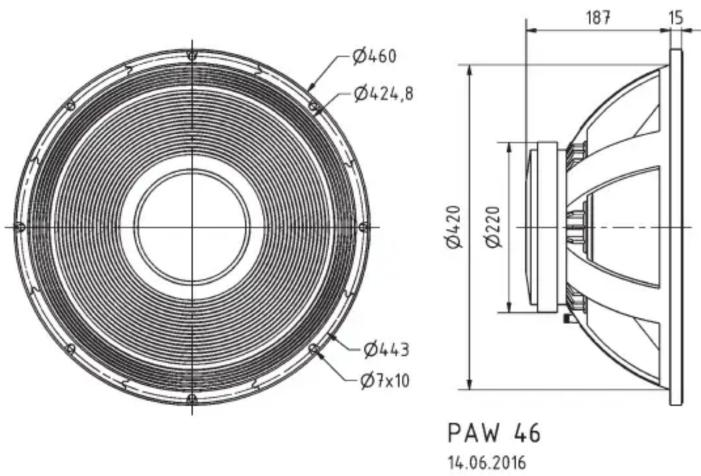

Visaton PAW 46 - Typical applications and attributes - 1

Technische Daten / Technical Data

Nennbelastbarkeit

Rated power 700 W

Musikbelastbarkeit

Maximum power 1000 W

Impedanz

Impedance 8 Ω

Übertragungsbereich (-10 dB)

Frequency response (-10 dB) fu-3200 Hz

Mittlerer Schalldruckpegel

Mean sound pressure level 93 dB (2,83 V/1 m)

Resonanzfrequenz

Resonant frequency 29 Hz

Schwingspulendurchmesser

Voice coil diameter 100 mm

Schallwandöffnung

Cut-out diameter 422 mm

Gewicht netto

Net weight 11,5 kg

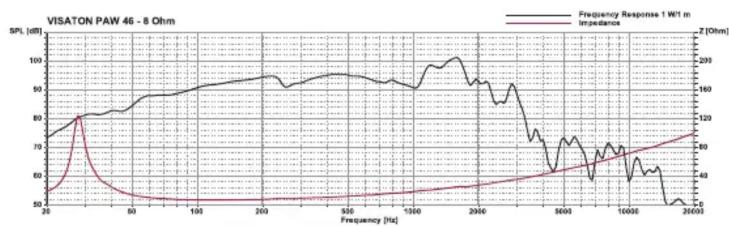

Visaton PAW 46 - Technische Daten / Technical Data - 1

line | Frequency [Hz] | Frequency Response 1 Wt in dB | Impedance [Ohm] | | -------------- | ----------------------------- | ---------------- | | 20 | 70 | 50 | | 50 | 80 | 60 | | 100 | 85 | 65 | | 200 | 90 | 70 | | 500 | 95 | 75 | | 1000 | 100 | 80 | | 2000 | 90 | 85 | | 2600 | 70 | 90 |
