BRUGSANVISNING PAW 30 ND Visaton
30 cm (12") Tiefmitteltöner für PA Systeme.
Anwendungsmöglichkeiten und Eigenschaften
- 8-eckiger Druckgusskorb
- Papiermembran
- 75 mm Schwingspule für hohe Belastbarkeit
- Til Spulenträger
- Belüftete Zentrierspinne
– Zusätzlich belüfteter Luftspalt (8fach Bohrung)
- 10 mm Polkernbohrung
– M-förmig gefaltete Textilsicke für große Hübe
- Connex Zentrierspinne
- EVA Dichtung
- Neodym Magnet
- Impedanzkontrollring (Aluminium)
30 cm (12") bass midrange for PA applications.
Typical applications and attributes
- Octagonal die cast basket
- Paper membrane
- 75 mm voice coil for high power handling
- Til voice coil former
- Vented spider
- Additional vented air gap (8 holes)
- 10 mm t-yoke venting
– M shape surround for high excursion - Connex spider
- EVA gasket
- Neodymium magnet
- Impedance control ring (aluminum)

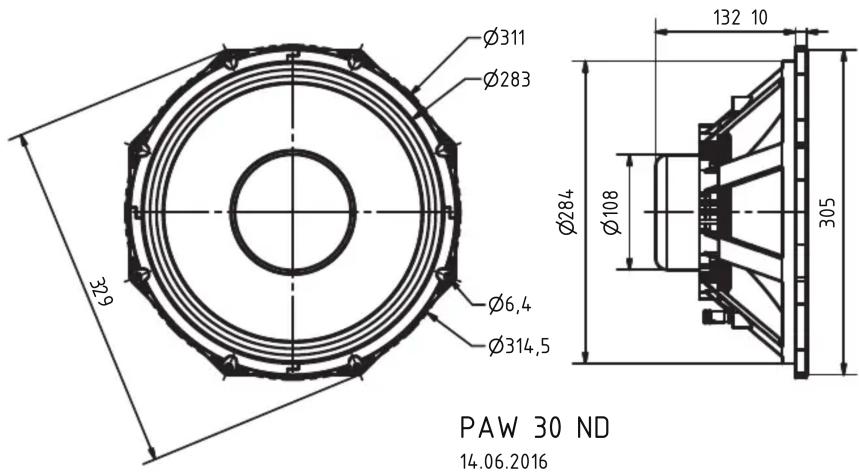

PAW 30 ND
Art. No. 3052 - 8 Ω


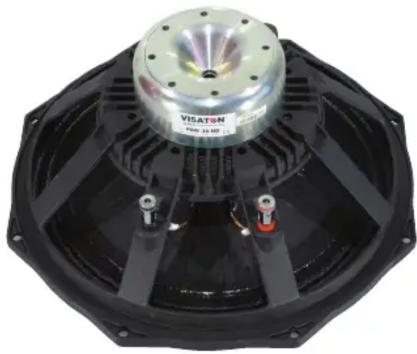

line

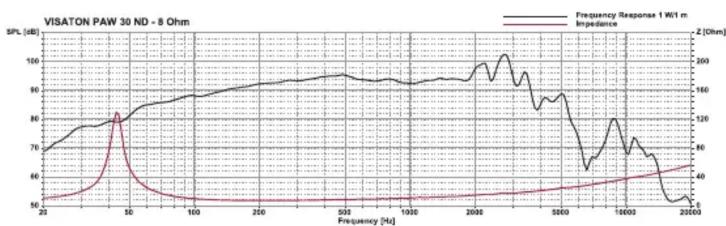

| Frequency [Hz] | Frequency Response 1 Wt m | Impedance | | -------------- | ------------------------- | --------- | | 20 | 70 | 50 | | 50 | 80 | 120 | | 100 | 90 | 40 | | 200 | 95 | 30 | | 500 | 100 | 20 | | 1000 | 95 | 30 | | 2000 | 90 | 40 | | 5000 | 85 | 50 | | 10000 | 70 | 60 | | 20000 | 50 | 70 |Technische Daten / Technical Data
Nennbelastbarkeit
Rated power 400 W
Musikbelastbarkeit
Maximum power 600 W
Impedanz
Impedance 8 Ω
Übertragungsbereich (-10 dB)
Frequency response (-10 dB) fu-5500 Hz
Mittlerer Schalldruckpegel
Mean sound pressure level 93 dB (2,83 V/1 m)
Resonanzfrequenz
Resonant frequency 45 Hz
Schwingspulendurchmesser
Voice coil diameter 75 mm
Schallwandöffnung
Cut-out diameter 286 mm
Gewicht netto
Net weight 3,05 kg
