BRUGSANVISNING PAW 25 Visaton

PAW 25

Art. No. 3050 - 8 Ω

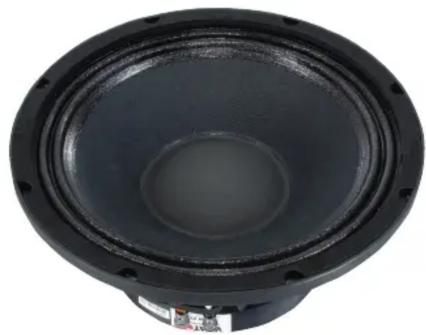

Visaton PAW 25 - PAW 25 - 1

natural_image Close-up of a black speaker cone with visible sound waves and mounting holes (no text or symbols)

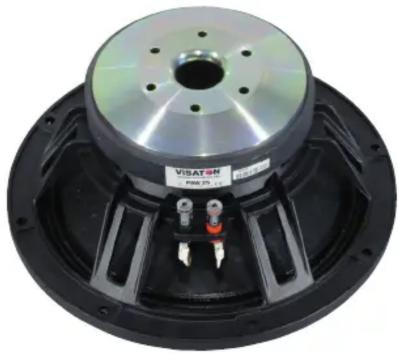

Visaton PAW 25 - PAW 25 - 2

natural_image Close-up of a speaker component with metallic head and black base (no visible text or symbols)

25 cm (10") Tiefmitteltöner für PA-Systeme.

Anwendungsmöglichkeiten und Eigenschaften

  • Druckgusskorb
    – Papiermembran
  • 65 mm Schwingspule für hohe Belastbarkeit
  • Til Spulenträger
    – Belüftete Zentrierspinne
    – Zusätzlich belüfteter Luftspalt (6fach Bohrung)
  • 28 mm Polkernbohrung
    – M-förmig gefaltete Textilsicke für große Hübe
  • Connex / Baumwolle Zentrierspinne
  • EVA Dichtung
  • Ferrit Magnet

25 cm (10") bass midrange for PA applications.

Typical applications and attributes

  • Die cast basket
    – Paper membrane
  • 65 mm voice coil for high power handling
  • Til voice coil former
  • Vented spider
    – Additional vented air gap (6 holes)
  • 28 mm t-yoke venting
  • M shape surround for high excursion
  • Connex / cotton spider
  • EVA gasket
  • Ferrite magnet

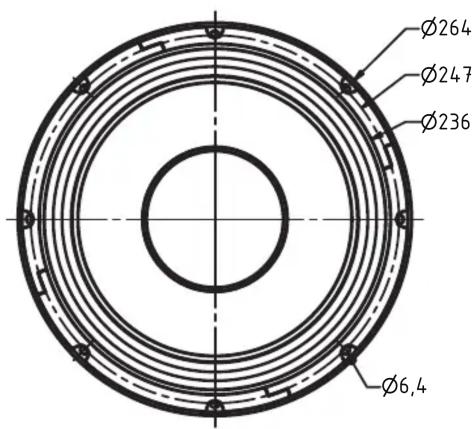

Ø264 Ø247 Ø236 Ø6,4

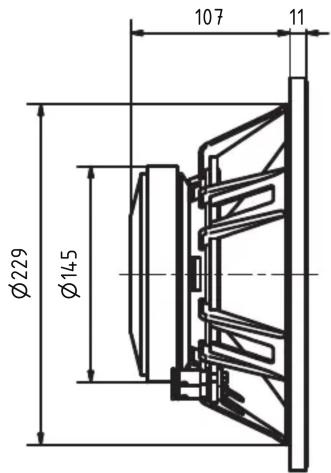

107 11 φ229 φ145

PAW 25
14.06.2016

Technische Daten / Technical Data

Nennbelastbarkeit

Rated power 300 W

Musikbelastbarkeit

Maximum power 450 W

Impedanz

Impedance 8 Ω

Übertragungsbereich (-10 dB)

Frequency response (-10 dB) fu-4200 Hz

Mittlerer Schalldruckpegel

Mean sound pressure level 92 dB (2,83 V/1 m)

Resonanzfrequenz

Resonant frequency 52 Hz

Schwingspulendurchmesser

Voice coil diameter 65 mm

Schallwandöffnung

Cut-out diameter 230 mm

Gewicht netto

Net weight 3,61 kg

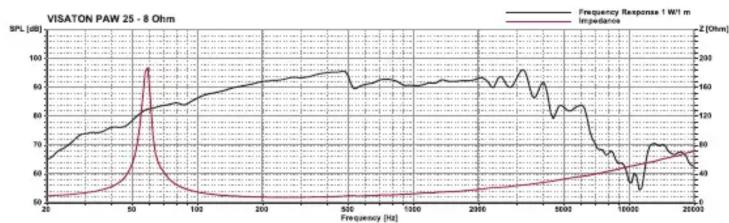

Visaton PAW 25 - Technische Daten / Technical Data - 1

line | Frequency [Hz] | Frequency Response [Wt/m] | Impedance [Ohms] | | -------------- | ------------------------ | ---------------- | | 20 | 65 | 50 | | 50 | 75 | 90 | | 100 | 80 | 50 | | 200 | 85 | 50 | | 500 | 90 | 50 | | 1000 | 85 | 50 | | 2000 | 70 | 60 |
