BRUGSANVISNING DL 10 ES Visaton
10 cm (4") Deckenlautsprecher aus Edelstahl in gebürsteter Optik. Geeignet für den Einbau in Unterdecken aller Materialien. Rationelle Montage in kreisrundem Lochausschnitt mit Federbügeln, elektrische Verbindung mit Druckfederklemme. Platz sparende und gut klingende Lösung für den professionellen und den Heimbereich.
- Funktionstüchtig bei tiefen Temperaturen gemäß EN 60068-2-1 (-40 °C; 96 h)
- Erfüllt die Anforderungen des Germanischen Lloyd (Anforderungen für elektr. Betriebsmittel / Kälte)
Anwendungsmöglichkeiten:
- Einbau in abgehängte Decken zur Sprach-/Musikbeschallung in Geschäften, Wohnräumen, Hotels etc.
- für Außenanwendungen geeignet
Lautsprecher-Gehäusesysteme für Betondecken zu diesem Lautsprecher liefert die Firma KAISER, 58579 Schalksmühle. Für unsere Deckenlautsprecher empfehlen wir die Gehäuse der KompaX-Baureihe, welche es in drei verschiedenen Ausführungen gibt. Je nach Bedarf sind zusätzliche Frontteile (Frontringe, Mineralfaserplatten etc.) notwendig. Genauere Informationen entnehmen Sie bitte der Homepage von KAISER (Einbaugehäuse für Leuchten und Lautsprecher). Durch Anklicken der „Technischen Informationen“ des jeweiligen Produktes erhalten Sie weitere Details zum Einbau. Brandschutztöpfe (F30) sind unter dem Namen FlamoX erhältlich.

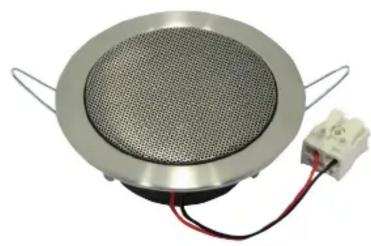

10 cm (4") ceiling-mounted speaker made of stainless steel with brushed finish. Suitable for use in all types of hollow ceilings. Easy fitting in round cut-out using spring arms, electrical connection by spring-loaded terminal clips. A compact solution for home and professional use with good sound qualities.
- Functionally at low temperature according to EN 60068-2-1 (-40 °C; 96 h)
- Up to the standards of the Germanischer Lloyd (requirements for electrical equipment / low temperature)
Typical applications:
- For fitting in hollow ceilings, for music and speech in shops, at home, hotels etc.
- Suitable for outdoor applications
Speaker cabinet systems for concrete ceilings are available from KAISER, 58579 Schalksmühle, Germany. The KompaX cabinet series is suitable for our ceiling speakers. Some additional front parts maybe necessary (front rings, mineral fibreboard etc.). More details are available on the Homepage of KAISER (Housing for lamps and loudspeakers). In order to get more detailed information, press the „Technical information“ button of the particular product. Fire protection housing systems (F30) are also available (FlamoX).

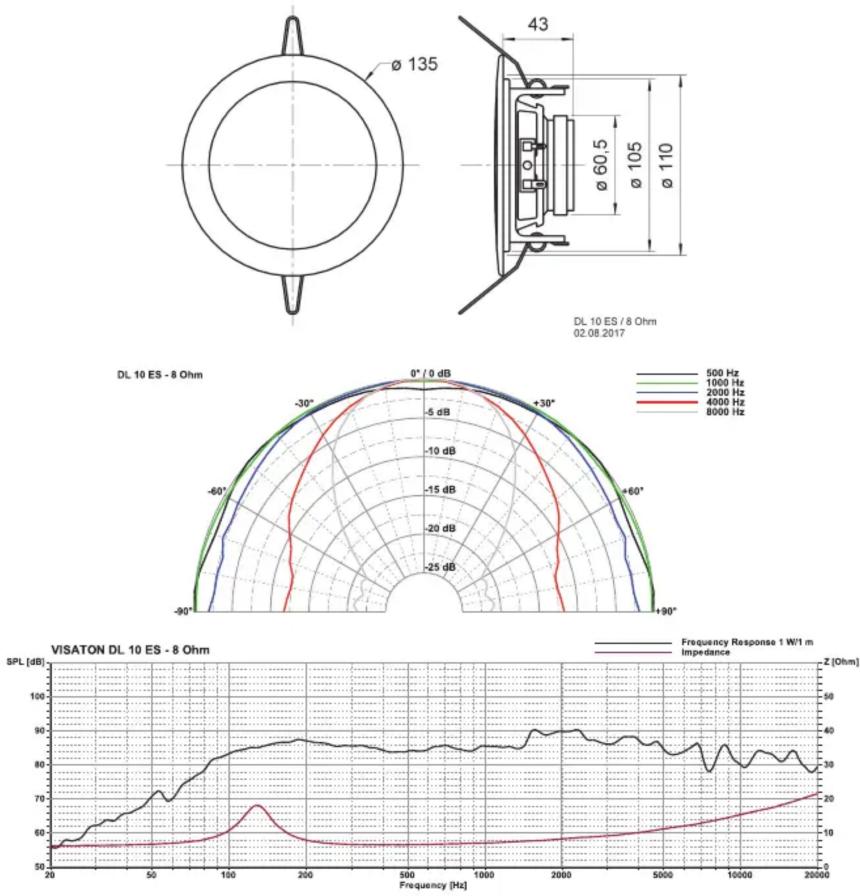

DL 10 ES / 8 Ohm
02.08.2017
DL 10 ES
Art. No. 50012 - 8 Ω

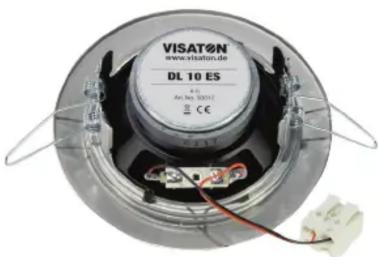

Technische Daten / Technical Data
| NennbelastbarkeitRated power 20 W | |
| MusikbelastbarkeitMaximum power 30 W | |
| ImpedanzImpedance 8 Ω | |
| Schalldruckpegel 90 dB (1 W/1 m)Sound pressure level @ 2100 Hz | |
| Abstrahlwinkel (-6 dB)Opening angle (-6 dB) 82° / 4000 Hz | |
| Übertragungsbereich (-10 dB)Frequency response (-10 dB) 75–20000 Hz | |
| Mittlerer SchalldruckpegelMean sound pressure level 86 dB (1 W/1 m) | |
| ResonanzfrequenzResonant frequency 140 Hz | |
| SchwingspulendurchmesserVoice coil diameter 20 mm ∅ | |
| SchallwandöffnungCut-out diameter 110 mm ∅ | |
| KabellängeLength of cable 0,1 m | |
| Gewicht nettoNet weight 0,39 kg |
*) Für Frontseite bei Einbau in ein abgedichtetes Gehäuse For front side when built into a sealed enclosure
