BRUGSANVISNING ZRA540CW ZANUSSI

Sikkerhedsanvisninger ____ 2
Produktbeskrivelse 4
Betjening ____ 4
Ibrugtagning ____ 5
Daglig brug 5
Nyttige oplysninger og råd ____ 6

Vedligeholdelse og rengøring ____ 7
Hvis noget går galt ____ 7
Tekniske data ____ 9
Installation 9
Skån miljøet 11

Ret til ændringer uden varsel forbeholdes.

Sikkerhedsanvisninger

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed.

Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller vi-den, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke le-ger med apparatet.
• Hold alle emballagedele væk fra børn. Der er fare for kvælning.
• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.
• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat,

inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

Advarsel

Sørg for, at der er frit gennemtræk gennem udluftninger, både i apparatets kabinet og i et evt. indbygningselement.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning og lignende apparater, som f.eks.:
• kantineområder i butikker, på kontorer og i andre arbejdsmiljøer
  – stuehuse og af kunder på hoteller, moteller og andre miljøer af indkvarteringstypen
• miljøer af Bed and Breakfast-typen
• catering og andre anvendelser uden for detail.

- Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.

- Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleapparater, med mindre de er godkendt til formålet af producenten.

- Undgå at beskadige kølekredsløbet.

- Apparatets kølekredsløbet indeholder kølemidlet isobutan (R600a), en naturgas med høj biologisk nedbrydelighed. Det er dog brandfarligt.

Sørg for, at ingen af kølekredsløbets komponenter kan tage skade under transport og installation af apparatet.

Hvis kølekredsløbet skulle blive beskadiget:

- Undgå åben ild og antændelseskilder

– Luft grundigt ud i det lokale, hvor apparatet står

- Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

Advarsel Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør for at undgå fare.

1. Netledningen må ikke forlænges.
2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.
3. Sørg for, at apparatets eltilslutning er let at komme til.
4. Træk ikke i elledningen.
5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet (hvis apparatet er udstyret med et sådan) ikke sidder korrekt monteret på den indvendige belysning.

7. Apparatet er tungt. Der skal udvises stor for-sigtighed ved flytning af det.

8. Rør ikke ved ting fra frostrummet med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.
9. Undgå at udsætte apparatet for direkte sollys i længere tid.
10. Pærer (hvis apparatet er udstyret med belysning) til dette apparat er specielle pærer, kun beregnet til husholdningsapparater. De er ikke egnet til oplysning i almindelige rum.

Daglig brug

• Sæt ikke en varm gryde på apparatets plast-dele.
• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.
• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.

• Sluk for apparatet, og tag stikket ud af kontakten inden rengøring.
• Brug ikke metalgenstande til at rengøre apparatet.
• Efterse jævnligt afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation

Vigtigt Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges.

- Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.

- Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

- Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

- Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.

- Apparatet må ikke stilles tæt på radiatorer eller komfurer.

- Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.

- Må kun sluttes til drikkevandsforsyning (hvis en vandtilslutning er nødvendig).

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.
• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds el- soleringsmaterialer. Apparatet må ikke bort- fes sammen med husholdningsaffald og fyld. Isoleringsskummet indeholder brænd-

bare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet , kan genvanvendes.

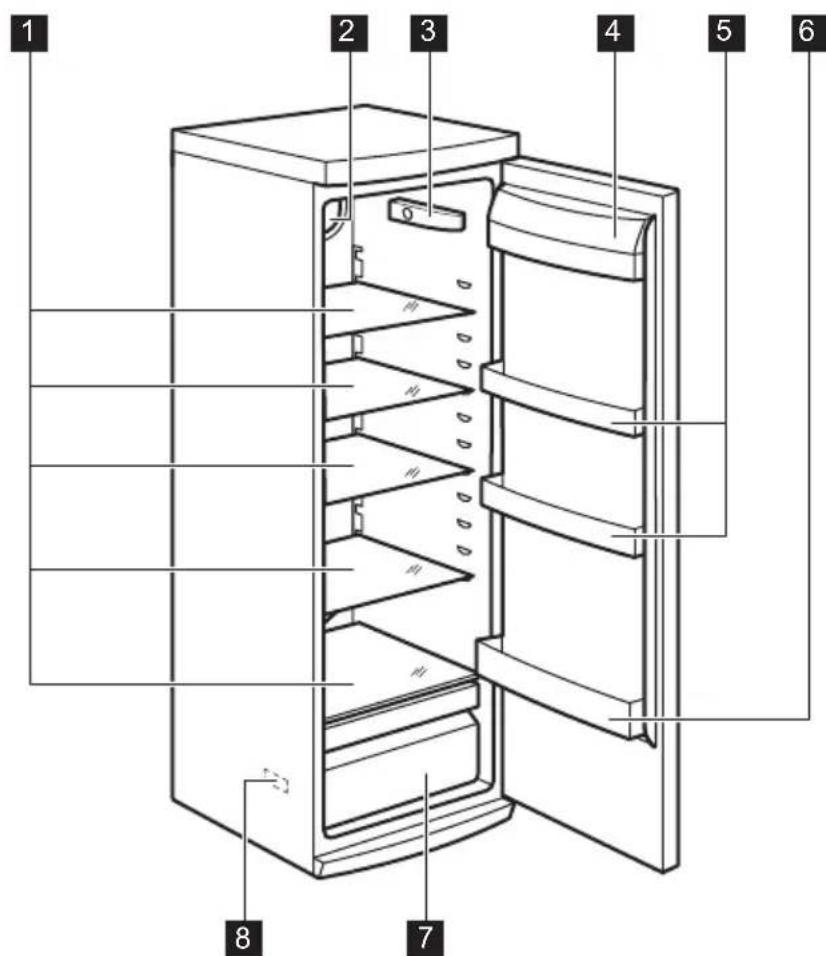

Produktbeskrivelse

1 Glashylder
2 Dynamisk luftkøling
3 Termostat
4 Smørhylde

5 Hylder i låge
6 Flaskehylde
7 Frugtskuffe
8 Typeplade

Betjening

Tænde

Drej termostatknappen med uret til en mellemindstilling.

Slukning

Sluk for apparatet ved at dreje termostatknappen til stilling "O".

Temperaturindstilling

Temperaturen reguleres automatisk.

Apparatet betjenes på følgende måde:

• Drej termostatknappen mod lavere indstillinger for at vælge minimum køling.
• Drej termostatknappen mod højere indstillinger for at vælge maksimal køling.

I reglen er en mellemindstilling mest passende.

Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

- Rumtemperaturen

Ibrugtagning

Indvendig rengøring

Inden apparatet tages i brug vaskes det indven- dig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt appa- rat. Tør grundigt efter.

Daglig brug

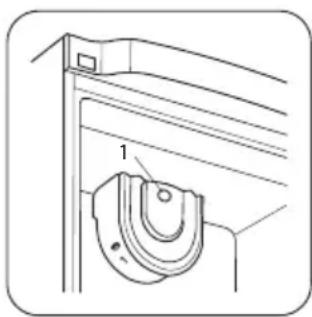

Luftkøling

Blæseren til dynamisk luftkøling (DAC) afkøler maden hurtigt og giver en mere ensartet temperatur i rummet.

1. Tryk på kontakten (1) for at tænde for blæseren. Den grønne lampe lyser.

Denne anordning giver mulighed for hurtig afkø-ling af madvarer og for en mere jævn temperatur i rummet.

Vigtigt Tænd for blæseren, när omgivelsestemperaturen er over 25 °C.

• Hvor tit døren åbnes
• Mængden af mad
• Skabets placering.

Vigtigt Hvis den omgivende temperatur er høj eller skabet er helt fyldt, og termostatknappen står på det koldeste trin, kan kompressoren køre konstant, så der dannes rim eller is på bagvæggen. Hvis det sker, sættes termostatknappen på en højere temperatur, så den automatiske afrimning starter, og strømforbruget dermed falder.

Vigtigt Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

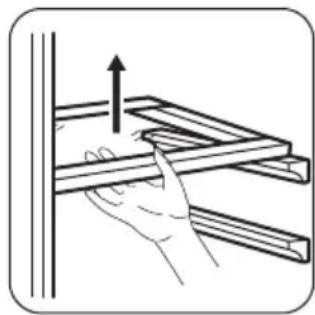

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

Isætning af hylder i dør

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

Træk gradvis hylden i pilenes retning, til den slipper. Sæt den på det ønskede sted.

Nyttige oplysninger og råd

Normale driftslyde

• Undertiden kan der høres en svag gurglen eller boblen, når kølemidlet pumpes gennem spiralerne eller rørene. Det er normalt.
• Når kompressoren kører, pumpes kølemidlet rundt, og der kommer en snurrende og pulse-rende lyd fra kompressoren. Det er normalt.
• Varmeudvidelsen kan give pludselige knæklyde. Det er et naturligt og ufarligt fysisk fæno-men. Det er normalt.
• Når kompressoren tænder og slukker kan der høres et svagt klik fra termostatknappen. Det er normalt.

Energisparetips

• Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på for-damperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske af-rimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.

Det er kun sikkert at opbevare kød på denne måde i 1-2 dage.

Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder.

Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r).

Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller poly-ætylenposer, så luften holdes bedst muligt ude.

Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren.

Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Bemærk Kobl apparatet fra

strømforsyningen, før der udføres nogen

Apparatets kølesystem indeholder klorbrin-

udføres af en autoriseret tekniker.

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lun-kent vand tilsat neutral sæbe.
• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
• Skyl og tør grundigt af.

Vigtigt Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm.

Hvis noget går galt

Advarsel Før fejlfinding skal du afbryde strømmen fra stikkontakten.

Det er kun autoriserede elektrikere eller andre kompetente personer, der må gennemføre den fejlfinding, der ikke er i denne håndbog.

Vigtigt Pas på ikke at beskadige kølesystemet.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk hver gang kompressoren standser. Afrinningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet, over kompressoren, hvor det fordamper.

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i ska-bet.

Vigtigt Der er visse lyde under normal brug (kompressor, cirkulation af kølemiddel).

Fejl Mulig årsag	Løsning
Apparatet virker ikke. Pæ- ren lyser ikke.	Der er slukket for apparatet. Tænd for apparatet.
	Stikket er ikke sat rigtigt i kontakten.	Sæt stikket helt ind i kontakten.
Der er ingen strøm til apparatet.	Der er ingen strøm i stikkontakten.	Prøv at tilslutte et andet elektrisk ap- parat til den pågældende stikkontakt. Kontakt en autoriseret elektriker.
Pæren lyser ikke.	Pæren er i standby.	Luk og åbn lågen.
Pæren er defekt. Se under "Udskiftning af pæren".
Fejl Mulig årsag Løsning
Kompressoren kører hele tiden.	Temperaturen er ikke indstillet korrekt.	Vælg en højere temperatur.
	Lågen er ikke lukket rigtigt.	Se under "Lukning af lågen".
	Lågen er blevet åbnet for tit.	Lad ikke åben stå åben længere end nødvendigt.
	Madvarernes temperatur er for høj.	Lad madvarerne køle ned til stuetemperatur, før de sættes i skabet.
Der er for høj rumtemperatur. Sænk stuetemperaturen.
Der løber vand ned ad bagpladen i køleskabet.	Rimen afrimes på bagpladen under den automatiske afrimningsproces.	Det er korrekt.
Der løber vand ind i køle-skabet.	Vandafløbet er tilstoppet. Rens vandafløbet.
Madvarerne forhindrer vandet i at løbe ned i vandudløbet.		Sørg for, at madvarerne ikke rør ved bagpladen.
Der løber vand ud af ska-bet.	Afrimningsvandet løber ikke fra aflø-bet og ned i beholderen over kom-pressoren.	Tilslut smeltevandsafløbet til for-dampningsbakken.
Temperaturen i skabet er for lav.	Temperaturen er ikke indstillet kor-rekt.	Vælg en højere temperatur.
Temperaturen i skabet er for høj.	Temperaturen er ikke indstillet kor-rekt.	Vælg en lavere temperatur.
	Lågen er ikke lukket rigtigt.	Se under "Lukning af lågen".
	Madvarernes temperatur er for høj.	Lad madvarerne køle ned til stuetem-peratur, før de sættes i skabet.
Der er lagt for store mængder mad i på samme tid.		Læg mindre mad i ad gangen.
Der cirkulerer ikke kold luft i appara-tet.		Kontroller, at der cirkulerer kold luft i apparatet.

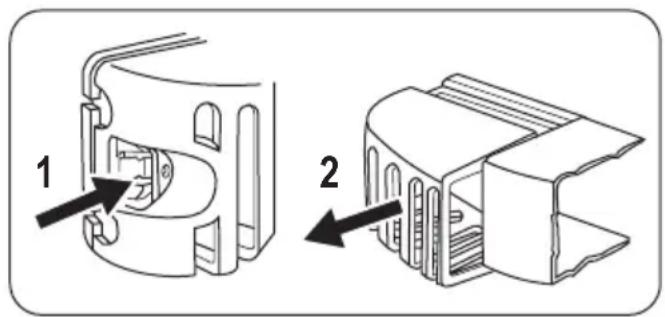

Udskiftning af pæren

1. Kobl maskinen fra strømforsyningen.
2. Skub den bevægelige del, for at hægte lampedækslet af (1).
3. Fjern lampedækslet (2).
4. Udskift pæren med en, der har samme effekt, og som er specielt beregnet til husholdningsapparater.
5. Monter lampedækslet.
6. Tilslut apparatet.
7. Åbn døren. Se efter, at pæren lyser.

1. Rengør dørpakningerne.
2. Justér døren, hvis den ikke slutter tæt. Se under "Installation".
3. Udskift evt. defekte dørpakninger. Kontakt servicecentret.

Mål
Højde 1850 mm
Bredde 600 mm
Dybde 660 mm
Spænding 230 - 240 V
Frekvens 50 Hz

De tekniske specifikationer fremgår af typeskiltet indvendig i apparatet, på venstre væg, samt af energimærket.

Installation

Bemærk Læs afsnittet "Om sikkerhed"

grundigt, før apparatet installeres. Dette for

at forebygge ulykker og sikre, at apparatet bruges korrekt.

Opstilling

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den anførte klimaklasse på apparatets typeskilt:

Apparatet bør placeres i god afstand fra varmekilder som radiatorer, kedler, direkte sollys osv. Sørg for, at luften kan cirkulere frit omkring skabets bagside. Hvis apparatet skal stå under et overskab, skal der mindst være 100 mm mellem apparatets topplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør apparatet dog ikke placeres under overskabe. Apparatet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af skabet.

Advarsel Det skal være muligt at koble apparatet fra elinstallationen. Efter

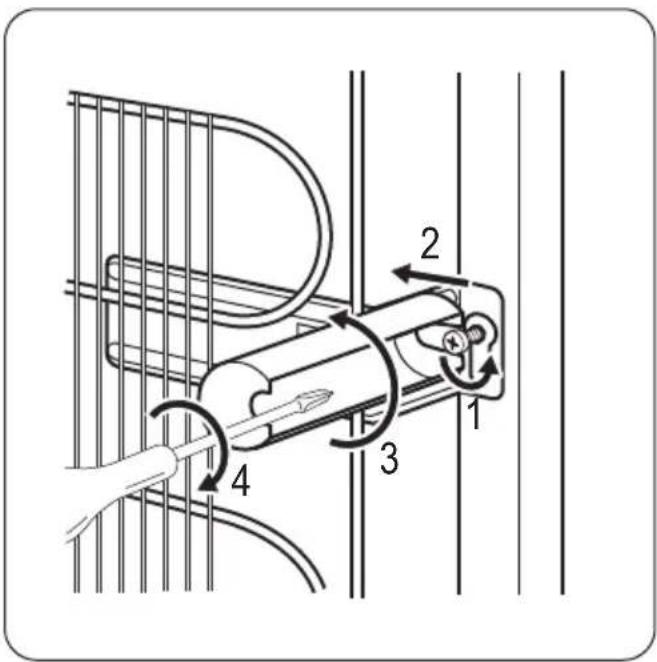

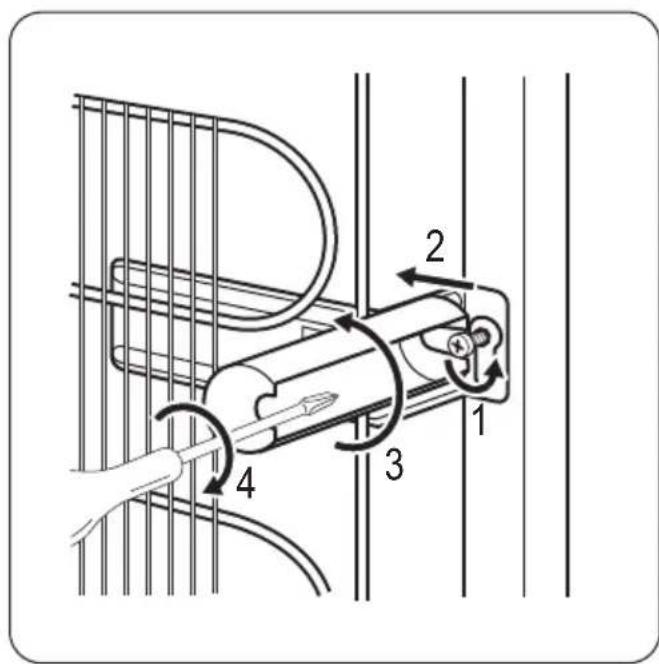

Afstandsstykker, bagpå

De to afstandsstykker findes i posen med dokumentation.

Fremgangsmåde när du monterer afstandsstykkerne:

1. Løsn skruen.
2. Sæt afstandsstykket fast under skruen.
3. Drej afstandsstykket til den højre position.
4. Stram skruerne igen.

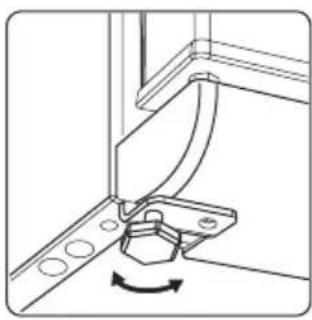

Nøjagtig nivellering forebygger rystelser og støj fra apparatet under drift. Løsn eller stram de to justerbare ben for at justere apparatets højde.

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm.

Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes. Apparatet er i overensstemmelse med følgende. EU-direktiver.

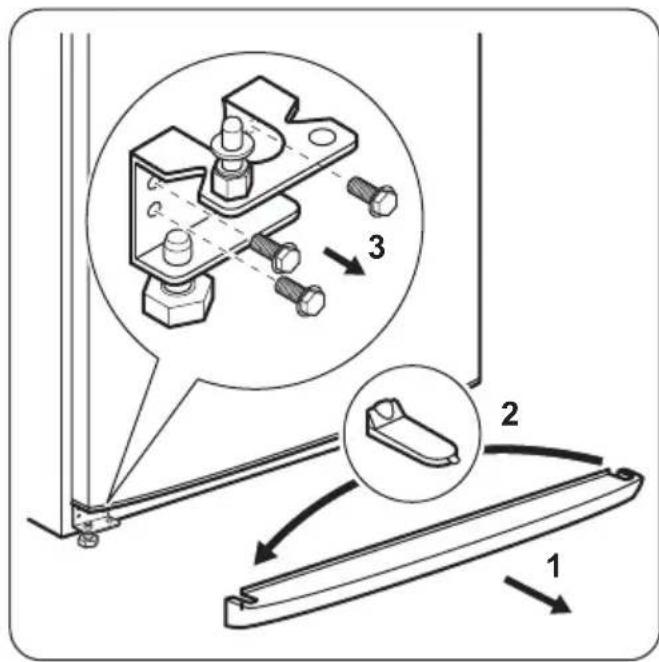

Vending af låge

Vigtigt Under de følgende operationer anbefales det at få en hjælper til at holde godt fast i apparatets låger, mens arbejdet udføres.

Lågen vendes på følgende måde:

• Tag stikket ud af kontakten.
• Vip forsigtigt apparatet bagover, så kompressoren ikke kan røre gulvet.
• Fjern soklen (1).
• Fjern hætten (2), og anbring den i den mod-satte side.
• Løsn hængslet (3), og fjern lågen.
• Løsn den nederste tap og spændeskiverne (3)
• Anbring tappen og spændeskiverne (6) på den modsatte side (7).
• Skru det andet hængsel af (5)

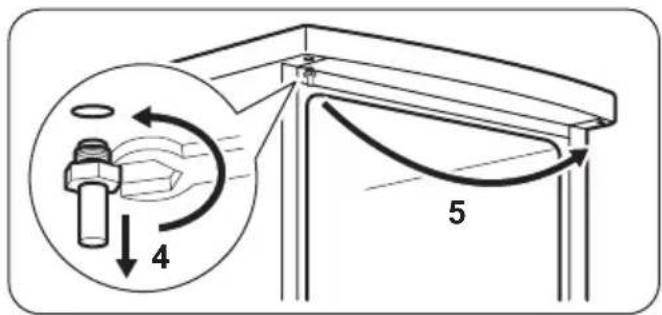

• Skru øverste tap (4) af, og skru den på den modsatte side. (5)
• Sæt lågen på igen.
• Sæt begge de nederste hængsler på igen, og fastskru dem.
• Sæt soklen (8) på plads.

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge

- Stil apparatet op. - Skru håndtaget (1) af, og montér det på den modsatte side (2). - Sæt dækseltapperne (3) på plads i modsatte side.

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet.
• Lågekanterne flugter med skabets sider.
• Den magnetiske pakning slutter tæt til kabinettet.
• Lågen åbner og lukker rigtigt. Det anbefales at vente mindst fire timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

Undertiden slutter pakningen ikke perfekt til ka- binettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet, skal du lade pakningen tilpasse sig selv.

Hvis du ikke selv vil vende lågen, kan du henvende dig til Electrolux Service A/S. En tekniker herfra vil vende lågen mod betaling.

eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Innhold

Sikkerhetsanvisninger

Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle.

Installet dette apparatet på et sted der romtemperaturen samsvarer med den klimaklassen som er oppført på apparatets typeskilt:

Klima-klasse	Romtemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Plassering

Slik monterer du avstandsstykkene:

1. Løsne skruen.
2. Fest avstandsstykket under skruen.

3. Drei avstandsstykket til riktig stilling.

4. Stram skruene.

Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal apparatet koples til en separat jording i overensstemmelse med gjeldende forskrifter. Kontakt en faglært elektriker.

Dette apparatet er i overensstemmelse med EU-direktiver.

Slik hengsler du om døren:

• Alle skruene er strammet.
• Kantene på dørene er parallelle med sidekan-tene på produktet.

- Den magnetiske pakningen sitter godt inntil kabinettet.
