BRUGSANVISNING LKR5000N0W ELECTROLUX

DA Komfur Brugsanvisning 2

Tak fordi du købte et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger den, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores hjemmeside for at:

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Registrér dit produkt for at få bedre service:

www.registerelectrolux.com

Køb tilbehør, forbrugsvarer og originale reservedele til dit apparat:

www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data klar, når du kontakter vores autoriserede servicecenter: Model, PNC, serienummer.

Oplysningerne findes på typeskiltet.

⚠️ Advarsel/forsigtig-sikkerhedsanvisninger

① Generelle oplysninger og råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

- Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

- Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.

- ADVARSEL: Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. Tilgængelige dele bliver meget varme under brug.

- Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generelt om sikkerhed

- Installation af apparatet og udskiftning af ledningen må kun foretages af en tekniker.

- Dette apparat er beregnet til brug op til en højde på 2000 m over havets overflade.

- Dette apparat er ikke beregnet til at blive brugt på skibe, både eller fartøjer.

- Undlad at installere apparatet bag en dekorativ dør for at undgå overophedning.

- Installér ikke apparatet på en platform.

• Apparatet må ikke betjenes med en ekstern timer eller en særskilt fjernbetjening.
• ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan resultere i brand.
• Brug aldrig vand til at slukke madlavningsbranden. Sluk for apparatet, og dæk flammer med f.eks. et brandtæppe eller et låg.
• FORSIGTIG: Tilberedningen skal overvåges. En kortvarig tilberedning skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke genstande på overfladerne på kogepladen.
• Brug ikke damprenser til at rengøre apparatet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre glaslågen eller glasset set i kogepladens hængslede låg. De kan ridse overfladen, med det resultat, at glasset knuses.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på overfladen af kogepladen, da den kan blive meget varm.
• Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra strømnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra strømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• Brug altid ovnhandsker til at fjerne eller isætte tilbehør eller ovnartikler.
• Tag stikket ud inden vedligeholdelse.
• ADVARSEL: Sørg for, at der er slukket for apparatet, inden pæren skiftes for at undgå elektrisk stød.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.

- Vær forsigtig, når du rører ved opbevaringsskuffen. Den kan blive varm.

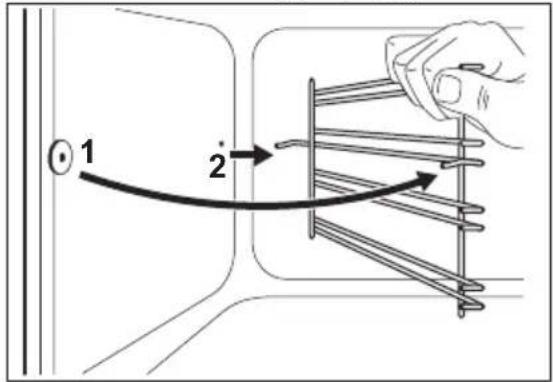

- Træk først ovnribberne og derefter den bageste ende væk fra sidevæggene for at fjerne ovnribberne. Montér ovnribberne i modsat rækkefølge.

- ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
• Vær altid forsigtig, när du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Køkkenskabet og indhakket skal have passende mål.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Apparatets dele kan være strømførende. Luk apparatet sammen med køkkenelementet for at forhindre, at de farlige dele berøres.
- Apparatets sider skal stå ved siden af apparater eller enheder med samme højde.
- Montér ikke apparatet op mod en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
- Sørg for at montere stabiliserende midler for at forhindre, at apparatet

kan vælte. Se installationsvejledningen.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske forbindelser bør foretages af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke multistikadaptere og forlængerledninger.
• Elledninger må ikke komme i berøring med eller nær ved apparatets låge, især når det er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.

• Hvis stikkontakten er løs, må du ikke sætte netstikket i.

• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.

• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Luk apparatets luge helt, inden du sætter netstikket i stikkontakten.

2.3 Brug

ADVARSEL!

Risiko for personskade og forbrændinger.

Risiko for elektrisk stød.

• Dette apparat er kun til husholdningsbrug (indendørs).
• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sluk for apparatet efter hver brug.
• Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan slippe varm luft ud.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Brug ikke apparatet som arbejds- eller frasætningsplads.

ADVARSEL!

Risiko for brand og eksplosion

• Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.
• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indeholde madrester, kan forårsage brand ved

en lavere temperatur end olie, der bruges første gang.

• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.
• Lad ikke gnister eller åben ild komme i kontakt med apparatet, när du åbner lågen.
• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan forårsage en blanding af alkohol og luft.

ADVARSEL!

Risiko for beskadigelse af apparatet.

- Sådan undgås skader eller misfarvning af emaljen:

• Stil ikke ovnfaste fade eller andre genstande direkte i apparatet.
  – læg ikke aluminiumsfolie på apparatet eller direkte på bunden af ovnrummet.
  – Hæld ikke vand direkte ind i det varme apparat.
  – Hold ikke fugtige fade og madvarer i apparatet, när du har afsluttet tilberedningen.
  – Vær forsigtig, när du fjerner eller monterer tilbehøret.

• Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.

• Brug en bradepande til fugtige kager. Frugtsaft forårsager pletter, der kan være permanente.
• Stil ikke varmt kogegrej på betjeningspanelet.
• Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Dens overflade kan blive beskadiget.
• Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej.
• Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser. Løft altid disse genstande op, när du skal flytte dem på kogesektionen.
• Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke bruges til andre formål, f.eks. rumopvarmning.

• Sluk for apparatet inden vedligeholdelse.
  Tag stikket ud af kontakten.
• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.
• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
• Fedt og madrester i apparatet kan skabe brand.
• Rengør jævnligt apparatet for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på emballagen.
• Rengør ikke katalytisk emalje (hvis relevant) med nogen form for rengøringsmiddel.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Placering af apparatet

Det fritstående apparat kan monteres med elementer på en eller to sider og i hjørnet.

Se tabellen for minimale monteringsafstande.

- Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

- Dette produkt indeholder en lyskilde i energieffektivitetsklasse G.

- Brug kun lamper med de samme specifikationer.

2.6 Service

- Kontakt det autoriserede servicecenter for at få repareret apparatet.

- Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan produktet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.
• Fjern lågelåsen for at forhindre, at børn og kæledyr bliver fanget i apparatet.

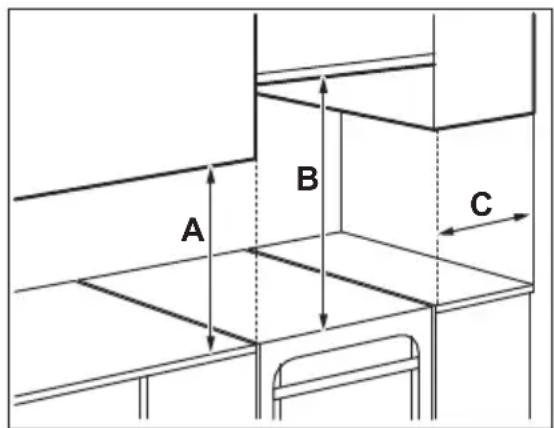

A B C

Minimumsafstande

Mål mm

A 400

B 650

C 150

3.2 Tekniske data

Spænding 230 V

Frekvens 50 - 60 Hz

Apparatklasse 1

Mål mm

Højde 858 - 923

Bredde 500

Dybde 600

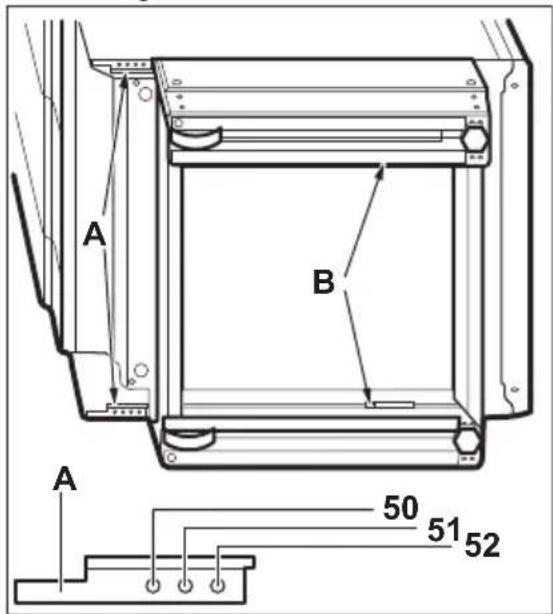

3.3 Ændring af komfurets højde og dybde

Ovnen leveres 897 mm høj og 500 mm dyb.

1. Læg komfuret på den ene side.
2. For at ændre soklens dybde skal du løsne skruen A og skruerne B på beslaget.

A B A 50 51 52

1. Indstil den ønskede dybde.
2. Skru skruerne A og B i.
3. For at ændre højden skal du løsne skruen C (1 skrue) midt på soklens

1. Skub soklen til den ønskede højdeindstilling: 923, 898 eller 858 mm.
2. Skru skruerne C og D i.

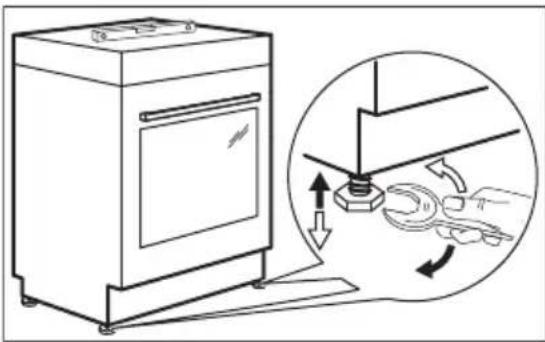

3.4 Justering af apparatet

Brug de små fødder under apparatet til at nivellere apparatets overflade i forhold til de andre køkkenelementer.

3.5 Tippesikring

Indstil apparatets højde og område, før tippesikringen monteres.

FORSIGTIG!

Sørg for at montere tippesikringen i korrekt højde.

Sørg for, at overfladen bag apparatet er glat.

Tippesikringen skal monteres. Hvis du ikke installerer den, kan apparatet vælte.

Apparatet har symbolet vist på billedet (hvis relevant) for at minde dig om installationen af tippesikringen.

1. Montér tippesikringen 317 - 322 mm nede fra apparatets øverste overflade og 80 - 85 mm fra siden af apparatet i det runde hul på et beslag. Skru den i massivt materiale, eller brug evt. forstærkning (væg).

80-85 mm 317-322 mm

1. Hullet sidder på venstre side bag på apparatet. Løft apparatets forside, og stil det ind i midten af mellemrummet mellem køkkenelementerne. Hvis afstanden mellem køkkenelementerne er større end komfurets bredde, skal afstanden justeres, sådan at komfuret står i midten.

Hvis du har ændret komfurets mål, skal tippesikringen nivelleres korrekt.

FORSIGTIG! Hvis afstanden mellem køkkenelementerne er større end komfurets bredde, skal afstanden justeres, sådan at komfuret står i midten.

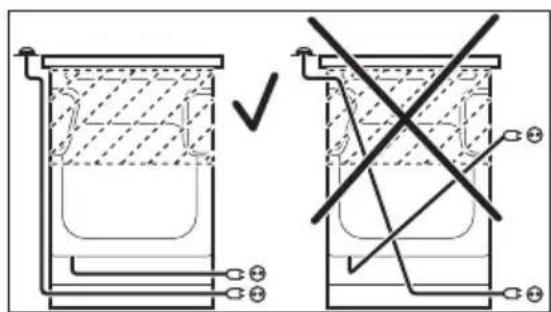

3.6 Elektrisk installation

ADVARSEL! Producenten påtager sig intet ansvar, hvis forholdsreglerne i kapitlerne om sikkerhed ikke følges.

Dette apparat er forsynet med en strømledning og uden et stik.

ADVARSEL! El-kablet må ikke røre den del af apparatet, som er gråskraveret på illustrationen.

4.1 Oversigt over apparatet

1 2 3 4 5 6 7 8 9 ① ② ③ ④ ⑤

1 Knapper til kogesektion
2 Temperaturindikator/-symbol
3 Termostatknap
4 Funktionsvælger for ovnfunktioner
5 Kogesektionslampe/symbol/kontrollampe
6 Varmelegeme
7 Ovnpære
8 Ovnribber, udtagelige
9 Rillepositioner

4.2 Oversigt over kogepladens overflade

1 140 mm 180 mm 120/180 mm 140 mm 6 5 4

1 Kogezone, 1200 W
2 Dampudgang – nummer og position afhænger af model
3 Kogestone, 1800 W
4 Kogezone, 1200 W
5 Restvarmeindikator
6 Kogezone, 700/1700 W

4.3 Tilbehør

• Grillrist
  Til kogegrej, kageforme, stege.

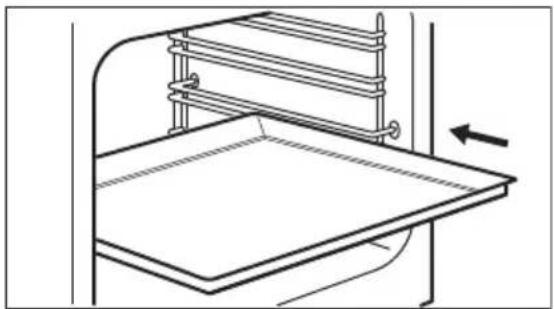

• Bageplade
  Til kager og småkager.
• Grill-/bradepande
  Til at bage og stege eller som en pande til opsamling af fedt.
  • Valgfri teleskopskinner

Til hylder og plader. Du kan bestille dem separat.

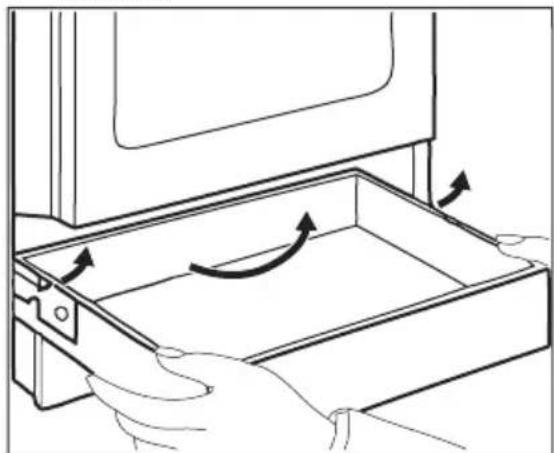

- Opbevaringsskuffe

Opbevaringsskuffen er under ovnrummet.

• Kondensopsamler

Til opsamling af kondensvand dannet under brug af ovnen.

5. F∅R BRUG F∅RSTE GANG

ADVARSEL!

Se kapitlerne om sikkerhed.

5.1 Rengøring før ibrugtagning

Fjern al tilbehøret og de udtagelige ovnribber fra ovnen.

Gør ovnen og tilbehøret rent, inden du tager det i brug.

Anbring tilbehør og udtagelige ovnribber i deres oprindelige positioner.

5.2 Forvarmning

Forvarm den tomme ovn, inden du tager den i brug.

1. Indstil funktionen .Indstil den maksimale temperatur.
2. Lad ovnen være tændt i 1 time.
3. Indstil funktionen .Indstil maks. temperaturen. Den maksimale temperatur for denne funktion er 210 °C.
4. Lad ovnen være tændt i 15 minutter.
5. Sluk for ovnen, og lad den køle ned. Tilbehøret kan blive varmere end normalt. Ovnen kan udsende lugt og røg. Sørg for, at der er tilstrækkelig udluftning i rummet.

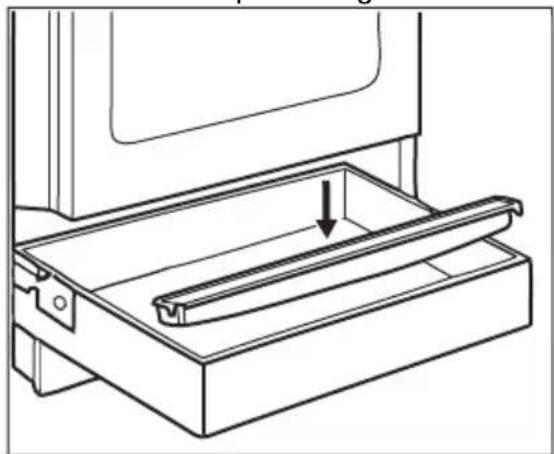

5.3 Mekanisk dørlås

Lågen kan ikke åbnes af børn.

Åbning af ovnlågen:

Den mekaniske dørlås annulleres ikke, när der slukkes for apparatet.

1. Anbring kondensopsamleren på forsiden af opbevaringsskuffen.

Se kapitlerne om sikkerhed.

6.1 Beskrivelse af kogezoner

Kogezonerne er udstyret med termostat og fungerer sporadisk (slukkes og tændes igen) afhængigt af det valgte varmetrin.

6.2 Varmetrin

Symbol-er	Funktion
0	Sluk-position
◎	Dobbelt zone

Symbo- Funktion ler

Holde varm

1 - 9 Varmeindstillinger

Brug restvarmen til at reducere energiforbruget. Sluk for kogepladen ca. 5 - 10 minutter før tilberedningen er afsluttet.

Drej knappen for den valgte kogezone til en nødvendig varmeindstilling.

Kontrollampen giver sig til at lyse. Afslut tilberedningen ved at dreje knappen til sluk-positionen.

Hvis alle kogezonerne er deaktiverede, slukker kontrolindikatoren.

6.3 Brug af den simple kogezone

For at bruge en simpel kogezone skal du dreje den relevante knap til en af de følgende positioner: 1-9.

For varmetrin 1-3 forbliver zonen rød i ca. 2-3 sekunder og deaktiveres derefter.

Zonen fungerer ved dens maksimale effektniveau, när du indstiller varmetrinnet til 8 eller 9.

6.4 Aktivering og deaktivering af yderkredsene (dobbelt eller oval)

Du kan tilpasse det effektive varmeareal til størrelsen på kogegrejets bund.

1. Hvis du vælger et varmetrin mellem 1-9, er det kun den midterste del af kogezonen, der er tændt.
2. For at aktivere yderkredsen skal du dreje knappen med uret ud over trin 9 til
3. Drej knappen mod uret til det ønskede varmetrin (1-9). Både den midterste del og yderkredsen er tændt sammen.

Drej knappen til positionen sluk for at deaktivere yderkredsen. Både den midterste del og yder- eller ovalkredsen deaktiveres. Kontrollampen slukkes. For at genstarte den midterste del af kogezonen skal du vælge et varmetrin mellem 1-9.

6.5 Restvarmeindikator

ADVARSEL!

Så længe kontrollampen er tændt, er der risiko for forbrændinger ved restvarme.

Kontrollampen tændes, när en kogezone er varm, men den virker ikke, hvis strømmen afbrydes.

• for de tilstødende kogezoner, selv hvis du ikke bruger dem,
• när varmt kogegrej står på kold kogezone,
• når kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, när kogezonen er kølet af.

7. KOGESEKTION - TIPS OG RÅD

ADVARSEL!

Se kapitlerne om sikkerhed.

- ikke anbefalet: rustfrit stål, støbejern, glas

7.1 Kogegrej

Madlavningsresultaterne afhænger af kogegrejets materiale

- anbefalet: aluminium, kobber

Bunden af kogegrejet skal være så tyk og plan som mulig. Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.

Brug ikke kogegrej på den keramiske kogesektion, der har bunde med kraftige kanter eller rande, f.eks. gryder af støbejern. Disse kan ridse eller skramme kogesektionens overflade permanent.

Kogegrej af emaljeret stål eller med aluminium- eller kobberbund kan give misfarvninger på glaskeramikoverfladen.

For at spare energi og sikre, at kogesektionen fungerer korrekt, skal kogegrejets bund have en passende minimal diameter (mindst den samme som zonediameteren).

Data i tabellen er kun vejledende.

Varmetrin Anvendes til: Tid		Råd(min.)
§ - 1	At holde færdigtilberedt mad varm.	efter behov	Læg et låg på kogegrejet.
1 - 2 Hollandaise, smelt: smør, chokolade, husblas.		5 - 25 Rør ind imellem.
1 - 2 Stivne/størkne: luftige om- eletter, bagte æg.		10 - 40 Læg låg på under tilbered- ningen.
2 - 3 Videre kogning af ris og mælkeretter, opvarmning af færdigretter.		25 - 50 Tilsæt mindst dobbelt så me- get væske som ris, rør rundt i mælkeretter midt under til- beredningen.
3 - 4 Dampning af grøntsager, fisk, kød.		20 - 45 Tilsæt et par spsk. væske.
4 - 5 Dampning af kartofler. 20 - 60 Brug højst 1⁄4 l vand til 750 g kartofler.
4 - 5 Kogning af større portioner, sammenkogte retter og sup- per.		60 - 150	Op til 3 l væske plus ingredi- enser.
6 - 7 Nænsom stegning: schnitz- ler, cordon bleu (kalvekød), koteletter, frikadeller, pølser, lever, æg, pandekager, æb- leskiver.		efter behov	Vendes undervejs.

Varmetrin Anvendes til: Tid	Råd(min.)
7 - 8 Kraftig stegning, brasede kartofler, tournedos, steaks.	5 - 15 Vendes undervejs.
9 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friture-kogning af pommes frites.

8. KOGESEKTION – VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Generelle oplysninger

• Rengør kogesektionen efter hver brug.
• Brug altid kogegrej med en ren bund.
• Ridser eller mørke pletter på overfladen har ingen betydning for kogepladens funktion.
• Brug et specielt rengøringsmiddel til overfladen på kogesektionen.
• Brug en speciel skraber til glasset.

8.2 Rengøring af kogesektionen

- Fjern straks: smeltet plast, plastfolie, sukker og mad med sukker. Ellers kan

snavs forårsage skader på kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen.

- Fjernes, når apparatet er kølet tilstrækkeligt ned: Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogepladen af med en blød klud efter rengøring.

- Fjern metalskinnende misfarvning: brug en blanding af bagepulver og citronsaft eller eddike.

9. OVN - DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

1. Drej ovnens funktionsvælger for at vælge en ovnfunktion.
2. Drej temperaturvælgeren for at vælge temperaturen.
   Lampen tændes, när ovnen er i gang.
3. Ovnen slukkes ved at sætte knapperne for ovnfunktionerne og temperaturen på sluk-stillingen.

9.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

9.3 Ovnfunktioner

Symbol Ovnfunktion Applikation
	Sluk-position Ovnen er slukket.
	Ovnlampe Til at tænde lampen, uden at der vælges en ovnfunktion.
	Over-/undervarme Til bagning og stegning af mad på én ovnrille.
	Over-/undervarme Denne funktion er beregnet til at spare energi under madlavning. Se kapitlet "Nyttig oplysninger og råd", Over-/undervarme, for at få oplysninger om tilberedning. Ovndøren bør være lukket under tilberedningen, så funktionen ikke afbrydes, og for at sikre, at ovnen fungerer med den højeste energieffektivitet, der er mulig. Når du bruger denne funktion, kan temperaturen i ovnrummet variere fra den indstillede temperatur. Varmeeffekten kan blive reduceret. Få generelle anbefalinger til at spare energi i kapitlet "Energieffektivitet", Energibesparelse. Denne funktion blev anvendt til at overholde energieffektivitetsklassen i overensstemmelse med EN 60350-1.
	Undervarme Til bagning af kager med sprød bund og til henkogning.
	Hurtig grillstegning Til grillstegning af store mængder flade madvarer og til ristning af brød.
	Hurtig opvarmning Til stegning af større stege eller fjerkræ på én ribbe. For at lave gratiner og til at brune. Den maksimale temperatur for denne funktion er 210 °C.
	Lavtemperaturstegning Til tilberedning af møre, saftige stege.

10. OVN - BRUG AF TILBEH∅RET

ADVARSEL!

Se kapitlerne om sikkerhed.

10.1 Isætning af tilbehøret

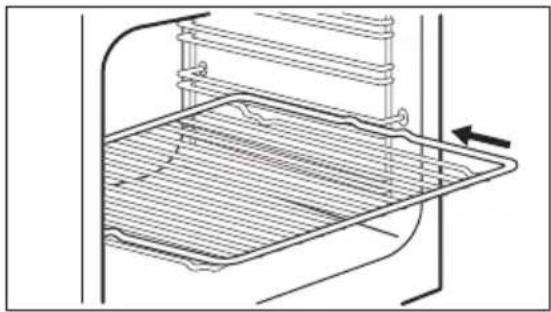

Grillrist:

Sæt risten ind mellem skinnerne ud for den valgte rille.

Bakke:

Skub ikke bagepladen helt hen til ovnrummets bagvæg. Det forhindrer varmen i at cirkulere rundt om pladen. Maden kan være brændt, især i bagepladens bageste del.

Skub bakken eller bradepanden ind mellem ovnribbens skinner. Sørg for, at den ikke rør ovnens bagvæg.

11. OVN - TIPS OG RÅD

ADVARSEL!

Se kapitlerne om sikkerhed.

Tabellernes temperaturer og bagetider er kun vejledende. De afhænger af opskrifterne samt af kvaliteten og mængden af de anvendte ingredienser.

11.1 Generelle oplysninger

Apparatet har fire ribber. Tæl ovnrillerne fra bunden af ovnen.

Dampen kan sætte sig som fugt i ovnen eller på ovnruderne. Det er normalt. Stå altid tilbage fra apparatet, när du åbner apparatets läge under tilberedning. For at mindske kondenseringen skal du betjene apparatet i 10 minutter inden tilberedning.

Tør fugten af efter hver brug af apparatet.

Stil ikke genstandene direkte på apparatets bund, og læg ikke aluminiumsfolie på delene, når du laver

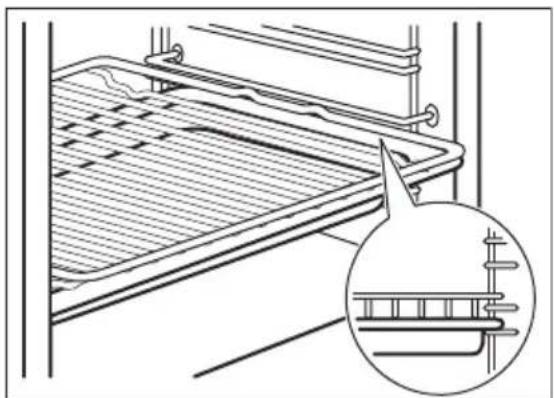

Grillrist og den dybe bradepande sammen:

Skub den dybe bradepande ind mellem ovnribbernes skinner og grillisten på skinnerne ovenover.

mad. Det kan ændre bageresultaterne og beskadige emaljen.

11.2 Bagning

Bagetiden kan kan forlænges med 10 – 15 minutter, när du bager på mere end én ribbe.

Plader i ovnen kan blive forvredet under bagning. Pladerne retter sig ud, når de er kølet af.

11.3 Bagning af kager

Ovndøren må først åbnes, når 3/4 af den indstillede tilberedningstid er gået.

11.4 Tilberedning af kød og fisk

Brug en bradepande til meget fedtholdig mad for at forhindre, at ovnen får permanente pletter.

Lad kødet hvile i ca. 15 minutter, før der skæres i det, så saften ikke siver ud.

Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre dannelse af røg.

11.5 Lavtemperaturstegning

Tilbered altid dine retter uden låg, när du bruger denne funktion.

Brug denne funktion til at tilberede møre, magre kødstykker og fisk. Lavtemperaturstegning kan anvendes

med opskrifter som grydesteg eller flæskesteg med meget fedt. Brug 125 °C til mindre stykker kød, f.eks. bøffer.

11.6 Tilberedningstid

Tilberedningstiderne afhænger af typen af mad, konsistens og volumen.

Se, hvordan det går, mens maden tilberedes. Find de bedste indstillinger (varmetrin, tilberedningstid osv.) til dit kogegrej, opskrifter og mængder, når du bruger dette apparat.

11.7 Over-/undervarme □

Madvare Tempe-	ratur(°C)	Tid(min.)	Ovnrille Tilbehør
Bagværk i form
Engelsk julekage 130 -150		200 -230	1 1 rund form (diameter:23 cm)
Rumænsk sandkage 160 -180		40 - 50 1 2 firkantede lette forme(længde: 25 cm)
Rumænsk sandkage - traditionel 160 -180		40 - 50 1 2 firkantede lette forme(længde: 25 cm)
Formkage 160 -180		25 - 35 1 2 runde lette forme (diameter:20 cm)
Victoriakager 160 -180		25 - 35 1 2 runde lette sandwichforme(diameter: 20 cm)
Quiche lorraine 210 -230		35 - 45 1 1 rund emaljeret form (diameter: 27 cm)
Kartoffelgratin 190 -210		55 - 65 2 2 rektangulære Pyrex-fade,24 cm x 15 cm x 5 cm
Bagning på bageplade eller grill-/bradepande
Bradepandekage 160 -180		40 - 50 2 bageplade eller grill-/brade-pande
Flad kage 150 -170		20 - 30 3	bageplade
Gærkage med æbleruden smuldredej 170 -190		40 - 60 3	bageplade
Kvarkkage 170 -190		45 - 65 2	bageplade
Schweizisk æbletær-te	190 -210	40 - 60 2 bageplade
Æblekage m. smul-dredej	170 -190	20 - 40 3 bageplade
Smørkage 180 -	200	15 - 30 3 bageplade
Marengs 110 -	130	80 - 100 3 bageplade
Roulade 150 -	170	15 - 30 2 bageplade
Fyldt kage med gær 160 -180		20 - 35 3 bageplade
Hjemmelavet pizza 200 -220		20 - 35 2 bageplade
Brød
Fladbrød1)	280 -300	10 - 15 3 bageplade
Brød lavet af rugmel 180 -200		40 - 60 2 bageplade
Svenske gærboller 180 -200		10 - 20 2 bageplade
Stegning
Kylling, hel 200 -	220	60 - 80 2 grillrist på ribbe 2 og grill-/bradepande på ribbe 1
Fjerkræ, halveret 190 -	210	3 grillrist på ribbe 3 og grill-/første side; 15-20 an-den side	bradepande på ribbe 2
Svinesteg 170 -	190	90 - 110 2 bageplade

1) Forvarm ovnen i 10 minutter.

11.8 Over-/undervarme

Madvare Tempe-	Tid (min.)	Ovnrille Tilbehør
	ratur (°C)
Brød og pizza
Boller 190 20 - 30 2 bageplade eller grill-/brade-pande
Frossen pizza 350 g 190 30 - 40 2 grillrist
Kager på bageplade
Roulade 180 20 - 30 2 bageplade eller grill-/brade-pande
Brownie 180 25 - 35 2 bageplade eller grill-/brade-pande
Kager i form
Soufflé 200 30 - 40 2 seks keramiske ramekiner på grillrist
Sukkerbund til tærte 180 20 - 30 2 flanform på grillrist
Formkage 150 30 - 40 2 kageform på grillrist
Fisk
Fisk i poser 300 g 180 20 - 30 2 bageplade eller grill-/brade-pande
Hel fisk 200 g 180 25 - 35 2 bageplade eller grill-/brade-pande
Fiskefilet 300 g 180 30 - 40 2 pizzaform på rist
Kød
Kød i pose 250 g 200 25 - 35 2 bageplade eller grill-/brade-pande
Kødspid 500 g	200 25 - 35 2 bageplade eller grill-/brade-pande
Småt bagværk
Cookies	160 25 - 35 2 bageplade eller grill-/brade-pande
Macaroner	170 25 - 35 2 bageplade eller grill-/brade-pande
Muffins	180 30 - 40 2 bageplade eller grill-/brade-pande
Salt kiks 160 25 - 35 2 bageplade eller grill-/brade-pande

Madvare Tempe-	ratur(°C)	Tid(min.)	Ovnrille Tilbehør
Småkager af mørdej 140 30 - 40 2 bageplade eller grill-/brade-pande
Tarteletter 170 15 - 25 2 bageplade eller grill-/brade-pande
Vegetarisk
Blandede grøntsager i pose 400 g	190 30 - 40 2 bageplade eller grill-/brade-pande
Omelet 200 20 - 30 2 pizzaform på rist
Grøntsager på bakke 700 g	190 30 - 40 2 bageplade eller grill-/brade-pande

11.9 Hurtig grillstegning

Madvare Tempe-	ratur(°C)	Tid(min.)	Ovnrille Tilbehør
Svinekotelet 220 -	240	15 - 25 første side; 10 -20 an-den side	3 grillrist på ribbe 3 og grill-/bradepande på ribbe 2
Fjerkræ, halveret 220 -	240	30 - 35 første side; 15 -25 an-den side	3 grillrist på ribbe 3 og grill-/bradepande på ribbe 2
Svinekotelet 220 -	240	10 - 20 første side; 10 -20 an-den side	3 grillrist på ribbe 3 og grill-/bradepande på ribbe 2

Mad Funktion Tempe-			Tilbehør Ovnrille Tid
		ratur (°C)		(min.)
Små kager i form (16 stk./plade)	Over-/under-varme	150	bageplade eller 3 grill-/bradepan-de	15 - 25

Mad Funktion Tempe-		Tilbehør Ovnrille Tid
		ratur(°C)	(min.)
Æbletæerte (2 for-me, ∅20 cm, for-skudt på skrå)	Over-/under-varme	200 2 runde lette forme	1 60 - 70
Fedtfattig sandka-ge	Over-/under-varme	170 rund kageform på grillrist	2 20 - 30
Kagesnitter Over-/under-varme		140 bageplade eller grill-/bradepan-de	3 15 - 25
Toast1)	Hurtig grill-stegning	250 grillrist 2 2 - 5
Burgerbøf2)	Hurtig grill-stegning	250 grillrist 3 15 før-	ste side;15 an-den side

1) Forvarm ovnen i 5 minutter.
2) Forvarm ovnen i 10 minutter.

12. OVN - VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

12.1 Bemærkninger om rengøring

Rengør forsiden af ovnen med en blød klud med varmt vand og et neutralt rengøringsmiddel.

For at rengøre metaloverflader skal du bruge et dedikeret rengøringsmiddel.

Rengør ovnrummet efter hver brug. Ophobning af fedt eller andre madrester kan medføre brand. Risikoen er højere for grillpanden.

Rengør alt tilbehør efter hver brug, og lad det tørre. Brug en blød klud med varmt vand og et rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen.

Fastsiddende snavs fjernes med et specielt ovnrensemiddel.

Rengør ikke slip let-tilbehøret med slibende rengøringsmiddel eller genstande med skarpe kanter.

12.2 Ovne af rustfrit stål eller aluminium

Rengør kun ovnlågen med en fugtig klud eller svamp. Tør efter med en blød klud.

Brug aldrig ståluld, syre eller slibende midler. De kan beskadige ovnens udvendige flader. Brug samme fremgangsmåde til at rengøre ovnens betjeningspanel.

12.3 Udtagning af ovnribber

Vær forsigtig, når du fjerner ovnribberne.

1. Træk forenden af ribben væk fra sidevæggen.

1. Træk den bageste ende af ovnribben væk fra sidevæggen, og fjern den.

1 2

Montér det fjernede tilbehør i omvendt rækkefølge.

12.4 Sådan fjernes: grill

ADVARSEL!

Sluk for apparatet, inden du fjerner varmelegemet. Kontrollér, at apparatet er koldt. Der er risiko for forbrænding.

Tag ovnribberne ud.

Du kan fjerne varmelegemet for nemmere at rengøre ovnens loft.

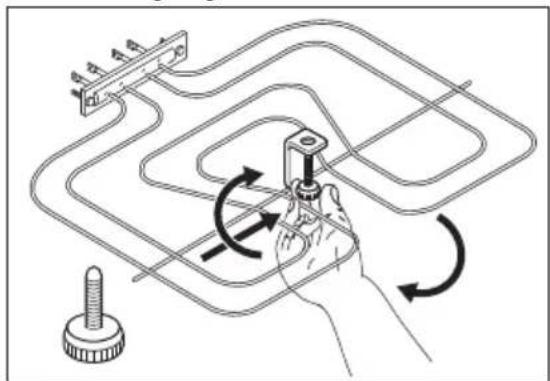

1. Fjern skruen, som holder varmelegemet. Brug en skruetrækker første gang.

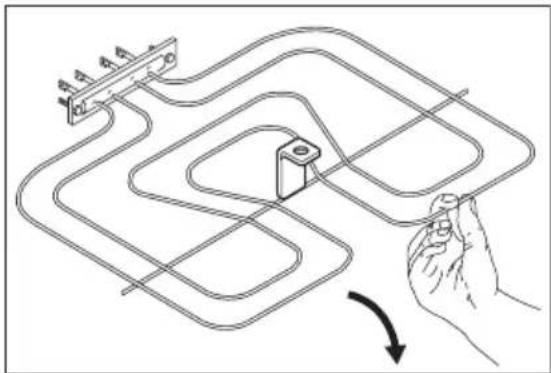

1. Træk forsigtigt varmelegemet ned.

1. Rengør ovnens loft med en blød klud opvredet i varmt vand tilsat et rengøringsmiddel, og lad det tørre. Montér varmelegemet i omvendt rækkefølge.

Montér ovnribberne.

ADVARSEL!

Sørg for, at varmelegemet er korrekt monteret, og at det ikke falder ned.

12.5 Udtagning og montering af ovnglas

Du kan fjerne det indvendige ovnglas for at rengøre det. Antallet af ovnglas varierer afhængigt af den enkelte model.

ADVARSEL!

Lad ovnlågen stå på klem under rengøringen. Når du åbner den helt, kan den lukke utilsigtet og dermed forårsage en potentiel skade.

ADVARSEL!

Brug ikke apparatet uden ovnglasset.

1. Åbn lågen, indtil den er i en vinkel på ca. 30°. Lågen står åben af sig selv, när den er lidt åben.

30°

1. Hold i begge sider af dørlisten (B) i dørens overkant på begge sider, og tryk indad, indtil låsehagen slipper.

2 B 1

1. Træk i lågelisten, og tag den ud.

ADVARSEL!

Når du tager ovnglasset ud, forsøger ovnlågen at lukke sig.

1. Hold i ovnglassets øvre kant, og træk dem op en ad gangen.

2. Rengør ovnglasset med vand og sæbe. Tør ovnglasset forsigtigt. Efter rengøringen sættes ovnglas og ovnlåge på plads. Udfør ovennævnte trin i omvendt rækkefølge. Sæt det mindste glas i først og derefter det største.

FORSIGTIG!

Sørg for at sætte det inderste ovnglas i de rigtige lejer.

12.6 Udtagning af skuffen

ADVARSEL!

Opbevar ikke brændbare genstande (såsom rensesvampe, plasticposer, grillhandsker, papir eller rensesprays) i skuffen. Når du bruger ovnen kan skuffen blive varm. Der er risiko for brand.

Opbevaringsskuffen under ovnen kan tages ud for at lette rengøringen.

1. Træk kurven så langt ud, den kan komme.

1. Løft skuffen langsomt.
2. Træk skuffen helt ud Montér skuffen i modsat rækkefølge.

12.7 Udskiftning af pæren

ADVARSEL!

Risiko for elektrisk stød. Pæren kan være varm.

1. Sluk for ovnen. Vent, til ovnen er kold.
2. Tag stikket ud af kontakten.
3. Læg en klud i bunden af ovnrummet.

Bagbelysningen

1. Drej pærens glasdæksel for at fjerne det.
2. Rengør glasdækslet.
3. Udskift pæren med en passende 300 °C varmefast pære.
4. Montér glasdækslet.

13. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

13.1 Hvad gør du, hvis ...

Problem Mulig årsag Afhjælpning
Du kan ikke tænde for op- vaskemaskinen.	Apparatet er ikke tilsluttet lysnettet, eller også er denttilsluttet forkert.	Kontrollér, om apparatet er tilsluttet korrekt til lysnettet.
Sikringen er sprunget. Kontrollér, om sikringen er		årsagen til fejlen. Kontakt en kvalificeret elektriker, hvis sikringen springer flere gange i træk.
Kogesektionen kan ikke tændes eller betjenes.	Sikringen er sprunget. Tænd	for kogesektionen igen, og indstil varmetrin- net på under 10 sekunder.
Restvarmeindikator tænder ikke.	Zonen er ikke varm, fordi den kun har været tændt i kort tid.	Kontakt et autoriseret ser- vicecenter, hvis zonen har været i drift tilstrækkeligt længe til at være varm.
Du kan ikke aktivere den yderste varmekreds.	Tænd først for den inderste varmekreds.
Ovnen opvarmes ikke. Ovnen er slukket. Tænd for ovnen.
De nødvendige indstillinger er ikke indstillet.		Sørg for, at indstillingerne er korrekte.
Pæren ikke lyser. Pæren er defekt. Udskift pæren.
Der samler sig damp og kondensvand på maden og i ovnrummet.	Du har ladet retten stå i ov- nen for længe.	Lad ikke maden stå i ov- nen længere end 15 - 20 minutter efter tilberednin- gen.
Det tager for lang tid at til- berede maden, eller den bliver for hurtigt færdig.	Temperaturen er for lav el- ler for høj.	Indstil om nødvendigt tem- peraturen. Følg vejlednin- gen i brugervejledningen.

13.2 Servicedata

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på maskinens typeskilt. Typeskiltet sidder på ovnens frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.) ....

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIV

14.1 Produktoplysninger for kogesektion i overensstemmelse med EU 66/2014

Identifikation af model	LKR5000N0W
Type koge-sektion	Kogesektion i fritstående komfur
Antal kogezo-ner	4
Opvarmnings-teknologi	Keramisk kogeplade
Diameter af runde kogezo-ner (∅)	Bageste venstre	14,0 cm
	Bageste højre	18,0 cm
	Forreste højre	14,0 cm
	Forreste venstre	18,0 cm
Energiforbrug per kogezone (EC electric cooking)	Bageste venstre	181,8 Wh/kg
	Bageste højre	182,1 Wh/kg
	Forreste højre	181,8 Wh/kg
	Forreste venstre	190,1 Wh/kg
Kogesektionens energiforbrug (EC electric hob) 184,0 Wh/kg

EN 60350-2 – Elektroniske husholdningsapparater til madlavning – Del 2: Kogesektioner – Metoder til måling af ydeevne.

14.2 Kogesektion - Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

- Når du opvarmer vand, bør du kun bruge den nødvendige mængde.

• Læg altid låg på kogegrejet, hvis det er muligt.
• Inden du aktiverer kogezonen, skal du stille kogegrejet på den.
• Kogegrejets bund skal have den samme diameter som kogezonen.
• Sæt det mindre kogegrej på de mindre kogezoner.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller for at smelte den.

14.3 Produktinformation for ovne og produktinformationsark*

Leverandørens navn Electrolux

Identifikation af model LKR5000N0W 943005271

Energieffektivitetsindeks 95.0

Energieffektivitetsklasse A

Energiforbrug med en standardmængde, alminde- 0,76 kWh/cyklus lig tilstand

Antal ovnrum 1

Varmekilde Elektricitet

Volumen 60 l

Type ovn Ovn i fritstående komfur

Vægt 39.0 kg

* For EU ifølge EU-forordninger 65/2014 og 66/2014.For Hviderusland ifølge STB 2478-2017, bilag G; STB 2477-2017, bilag A og B.For Ukraine ifølge 568/32020.

Energieffektivitetsklasse gælder ikke for Rusland.

EN 60350-1 - Elkogeapparater til husholdning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

14.4 Ovn - Energibesparelse

Ovnen indeholder funktioner, som hjælper dig med at spare energi ved daglig madlavning.

Sørg for, at ovnlågen er lukket, när ovnen bruges. Åbn ikke lågen for ofte under tilberedningen. Hold dørpakningen ren og sørg for, at den sidder godt fast.

Brug køkkengrej af metal for at øge energibesparelsen.

Forvarm om muligt ikke ovnen inden tilberedning.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder nogle få retter på én gang.

Restvarme

Når tilberedningsvarigheden er længere end 30 min., skal du reducere

ovntemperaturen til minimum 3 - 10 min. inden afslutningen af tilberedningen.

Restvarmen i ovnen bliver ved med at tilberede maden.

Brug restvarmen til at opvarme andre retter.

Hold maden varm

Vælg den lavest mulige temperaturindstilling for at bruge restvarme og holde et måltid varmt.

Over-/undervarme

Denne funktion er beregnet til at spare energi under madlavning. Få yderligere oplysninger i kapitlet "Ovn - Daglig brug", Ovnfunktioner.

15. MILJ∅HENSYN

Genbrug materialer med symbolet. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at

beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater.

Kasser ikke apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet

tilbage til din lokale genbrugsplads eller kontakt din kommune.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland

SISÄLTÖ

1. TURVALLISUUSTIEDOT.... 29
2. TURVALLISUUSOHJEET 31
3. ASENNUS.... 34
4. TUOTEKUVAUS....36
5. ENNEN ENSIKÄYTTÖÄ....37
6. KEITTOTASO - PÄIVITTÄINEN KÄYTTÖ....38
7. KEITTOTASO - VIHJEITÄ JA VINKKEJÄ.... 39
8. KEITTOTASO - HOITO JA PUHDISTUS.... 40
9. UUNI - PÄIVITTÄINEN KÄYTTÖ 41
10. UUNI - LISÄVARUSTEIDEN KÄYTTÄMINEN....42
11. UUNI - NEUVOJA JA VINKKEJÄ....42
12. UUNI - HOITO JA PUHDISTUS.... 47
13. VIANMÄÄRITYS....50
14. ENERGIATEHOKKUUS....51
15. YMPÄRISTÖNSUOJELU.... 53

SINUN PARHAAKSESI
