BRUGSANVISNING LKR5000S0W ELECTROLUX

Velkommen til Electrolux! Tak, fordi du valgte vores produkt.

Få råd om brug, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....2
2. SIKKERHEDSANVISNINGER.... 5
3. INSTALLATION....7
4. PRODUKTBESKRIVELSE....10
5. F∅R BRUG F∅RSTE GANG.... 11
6. KOGESEKTION – DAGLIG BRUG.... 12
7. KOGESEKTION - TIPS OG RÅD....13
8. KOGESEKTION – VEDLIGEHOLDELSE OG RENG∅RING....14
9. OVN - DAGLIG BRUG 14
10. OVN - BRUG AF TILBEH∅RET....15
11. OVN - TIPS OG RÅD.... 16
12. OVN - VEDLIGEHOLDELSE OG RENG∅RING.... 20
13. FEJLFINDING....22
14. ENERGIEFFEKTIV.... 23
15. MILJ∅HENSYN....25

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette produkt må kun anvendes til madlavning.
• Dette produkt er beregnet til brug i en enkelt hustand i et indendørs miljø.
• Dette produkt kan bruges på kontorer, hotelværelser, bed & breakfast værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• Kun en faguddannet installatør må installere apparatet og udskifte kablet.
• Dette apparat er beregnet til brug op til en højde på 2000 m over havets overflade.
• Dette produkt er ikke beregnet til at blive brugt på skibe, både eller fartøjer.
• Undlad at installere produktet bag en dekorativ dør for at undgå overophedning.
• Installér ikke produktet på en platform.
• Produktet må ikke betjenes med en ekstern timer eller en særskilt fjernbetjening.
• ADVARSEL: Tilberedning med fedt eller olie, uden opsyn, kan være farligt og kan resultere i brand.
• Brug aldrig vand til at slukke ilden. Sluk for produktet, og dæk flammer til med f.eks. et brandtæppe eller et låg.

• FORSIGTIG: Tilberedningen skal overvåges. En kortvarig tilberedning skal overvåges kontinuerligt.

• ADVARSEL: Fare for brand: Opbevar ikke genstande på kogepladen.

• Brug ikke damprenser til at rengøre produktet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre ovnglasset. De kan ridse overfladen, med det resultat, at glasset knuses.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på kogepladen, da de kan blive meget varme.
• ADVARSEL: Hvis overfladen er revnet, skal du slukke for produktet for at undgå risiko for elektrisk stød. Hvis produktet er tilsluttet lysnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde produktet fra strømforsyningen. Kontakt i begge tilfælde et autoriseret servicecenter.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• Brug altid ovnhandsker til at fjerne eller isætte tilbehør eller ovnartikler.
• Tag stikket ud inden vedligeholdelse.
• ADVARSEL: Sørg for, at der er slukket for produktet, inden pæren skiftes for at undgå elektrisk stød.
• Hvis strømledningen er beskadiget, skal den af sikkerheds grunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker med tilsvarende kvalifikationer.
• Vær forsigtig, når du rører ved opbevaringsskuffen. Den kan blive varm.

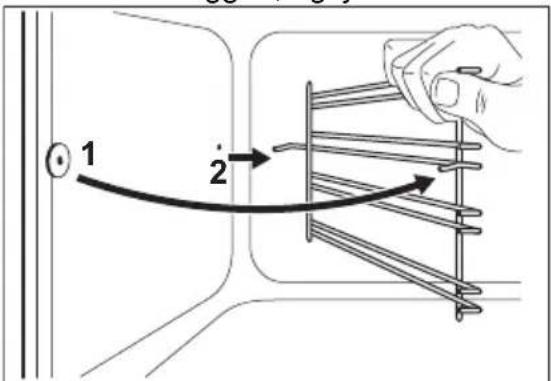

• For at fjerne ovnribberne trækkes først den forreste del og derefter den bagerste del væk fra sidevæggen. Montér ovnribberne i modsat rækkefølge.
• ADVARSEL: Brug kun beskyttelsesskærme til kogesektionen, som er designet af producenten af produktet, eller som er angivet af producenten af produktet i brugsanvisningen som egnede til brug, eller beskyttelsesskærme, som er indbygget i produktet. Brug af uegnede afskærmninger kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Køkkenskabet og indhakket skal have passende mål.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Apparatets dele kan være strømførende. Luk apparatet sammen med køkkenelementet for at forhindre, at de farlige dele berøres.
- Apparatets sider skal stå ved siden af apparater eller enheder med samme højde.
- Montér ikke apparatet op mod en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
- Sørg for at montere stabiliserende midler for at forhindre, at apparatet kan vælte. Se installationsvejledningen.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske forbindelser bør foretages af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med nettislutningens elektriske mærkeværdier.

• Brug altid en korrekt monteret lovlig stikkontakt.

• Brug ikke multistikadaptere og forlængerledninger.

• Elledninger må ikke komme i berøring med eller nær ved apparatets låge, især när det er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Luk apparatets luge helt, inden du sætter netstikket i stikkontakten.

2.3 Brug

ADVARSEL!

Risiko for personskade og forbrændinger. Risiko for elektrisk stød.

• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sluk for apparatet efter hver brug.
• Vær forsigtig, när du åbner apparatets läge, hvis apparatet er i brug. Der kan slippe varm luft ud.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.

• Brug ikke apparatet som arbejds- eller frasætningsplads.

• Brug ikke aluminiumsfolie eller andre materialer mellem kogesektionen og kogegrejet, medmindre andet er angivet af producenten af dette produkt.

• Brug kun tilbehør, der anbefales til dette produkt af producenten.
• Brug altid glas og krukker, der er godkendt til henkogning.

ADVARSEL!

Risiko for brand og eksplosion.

• Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.
• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.
• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.
• Lad ikke gnister eller åben ild komme i kontakt med apparatet, när du åbner lågen.
• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan forårsage en blanding af alkohol og luft.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Sådan undgås skader eller misfarvning af emaljen:
• Stil ikke ovnfaste fade eller andre genstande direkte i apparatet.
  – læg ikke aluminiumsfolie direkte på bunden af ovnrummet.
  – Hæld ikke vand direkte ind i det varme apparat.
  – Hold ikke fugtige fade og madvarer i apparatet, når du har afsluttet tilberedningen.
  – Vær forsigtig, när du fjerner eller monterer tilbehøret.

• Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.

• Brug en bradepande til fugtige kager. Frugtsaft forårsager pletter, der kan være permanente.

• Stil ikke varmt kogegrej på betjeningspanelet.
• Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Overfladen kan blive beskadiget.
• Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej.
• Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser. Løft altid disse genstande op, när du skal flytte dem på kogesektionen.

Risiko for personskade, ild eller beskadigelse af apparatet.

• Sluk for apparatet inden vedligeholdelse. Tag stikket ud af kontakten.
• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.
• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
• Fedt og madrester i apparatet kan skabe brand.
• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på emballagen.
• Rengør ikke katalytisk emalje (hvis relevant) med nogen form for rengøringsmiddel.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

- Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom

temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

• Dette produkt indeholder en lyskilde i energieffektivitetsklasse G.
• Brug kun lamper med de samme specifikationer.

2.6 Service

- Kontakt det autoriserede servicecenter for at få repareret apparatet.

• Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan produktet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip kablet af tæt på produktet, og bortskaf det.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

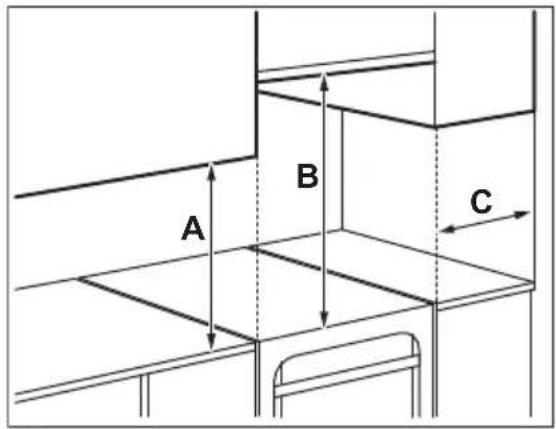

3.1 Placeringen af produktet

Installér ikke komfuret i nærheden af vasken eller i nærheden af skabet med vask. Fugtighed/vanddråber kan trænge ind mellem sidepanelet og kabinettet og kan med tiden beskadige sidepanelets maling.

Du kan installere dit fritstående produkt med skabe på en eller to sider og i hjørnet.

Se tabellen for minimums monteringsafstande.

A B C

Minimumsafstande

Mål mm

A 400

B 650

C 150

3.2 Tekniske data

Spænding 400 V

Frekvens 50 - 60 Hz

Produktklasse 1

Mål mm

Højde 858 - 923

Bredde 500

Dybde 600

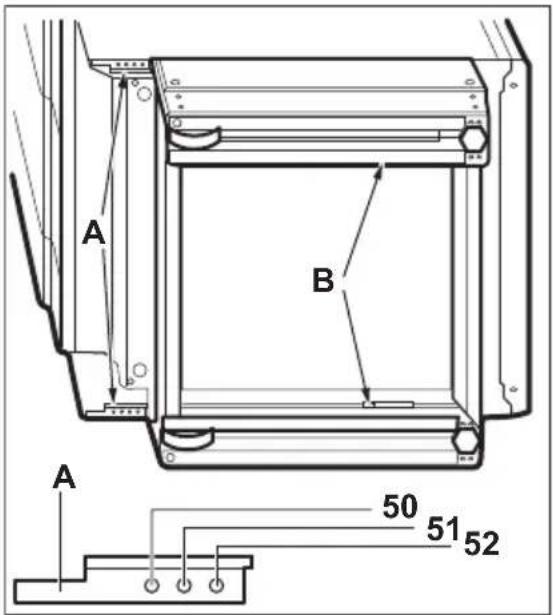

3.3 Ændring af komfurets højde og dybde

Komfuret leveres i 897 mm højde og 500 mm dybde.

1. Læg komfuret på den ene side.
2. For at ændre soklens dybde skal du løsne skruen A og skruerne B på beslaget.

A B A 50 51 52

1. Indstil den ønskede dybde.
2. Skru skruerne i A og B.

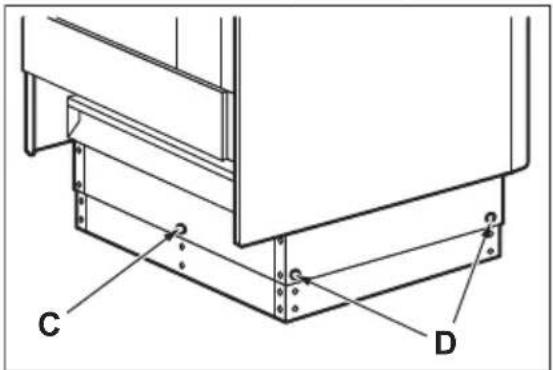

3. For at ændre højden skal du løsne skruen C (1 skrue) midt på soklens bagside og sideskruerne D (4 skruer).

C D

1. Skub soklen til den ønskede højdeindstilling: 923, 898 eller 858 mm.
2. Skru skruerne C og D i.

3.4 Justering af apparatet

Brug de små fødder under apparatet til at nivellere apparatets overflade i forhold til de andre køkkenelementer.

3.5 Tippesikring

Indstil produktets højde og område, før tippesikringen monteres.

FORSIGTIG!

Sørg for at montere tippesikringen i korrekt højde.

Sørg for, at overfladen bag produktet er jævnt.

Tippesikringen skal monteres. Hvis du ikke installerer den, kan produktet vælte.

Produktet har symbolet vist på billedet (hvis relevant) for at minde dig om installation af tippesikringen.

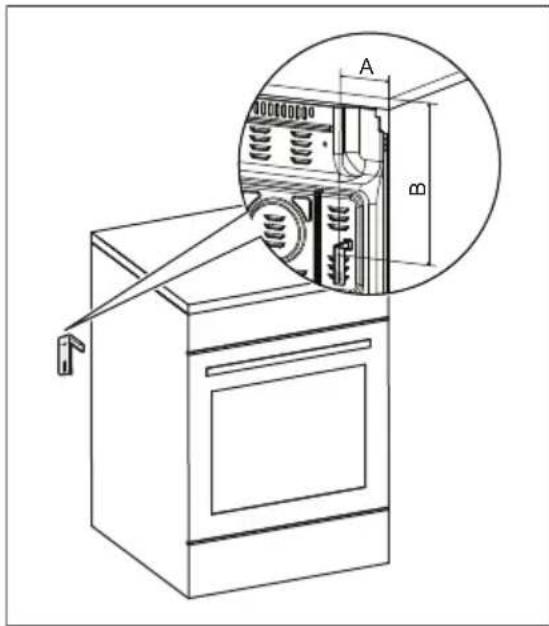

1. Montér tippesikringen B - 343 mm ned fra produktets overside og A - 67 mm fra produktets side i det runde hul på et beslag. Skru den godt fast i massivt materiale, eller brug evt. forstærkning (væg).

1. Hullet sidder på venstre side bag på produktet. Løft produktets forside, og stil det ind i midten af mellemrummet mellem køkkenelementerne. Hvis afstanden mellem køkkenelementerne er større end komfurets bredde, skal afstanden justeres, sådan at komfuret står i midten.

Hvis du har ændret komfurets mål, skal tippesikringen nivelleres korrekt.

FORSIGTIG!

Hvis afstanden mellem køkkenelementerne er større end komfurets bredde, skal afstanden justeres, sådan at komfuret står i midten.

3.6 Elektrisk installation

ADVARSEL!

Producenten påtager sig intet ansvar, hvis forholdsreglerne i kapitlerne om sikkerhed ikke følges.

Dette produkt er forsynet med et stik og en strømledning.

ADVARSEL!

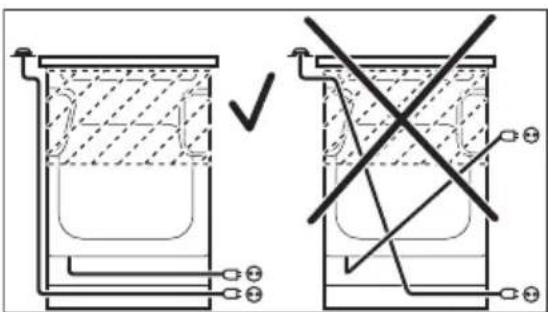

El-kablet må ikke røre den del af produktet, som er gråskraveret på illustrationen.

4.2 Oversigt over kogepladens overflade

1 140 mm 180 mm 120/180 mm 140 mm 6 5 4

1 Kogestone, 1200 W
2 Dampudgang – nummer og position afhænger af model
3 Kogezone, 1800 W

4 Kogestone, 1200 W
5 Restvarmeindikator
6 Kogezone, 700/1700 W

4.3 Tilbehør

• Grillrist
  Til kogegrej, kageforme, stegefade.
• Bagebakke
  Til kager og småkager.
• Grill-/bradepande
  Til bagning og stegning eller som en pande til opsamling af fedt.
  • Valgfri teleskopskinner
  Til ovnriste og plader. Du kan bestille dem separat.

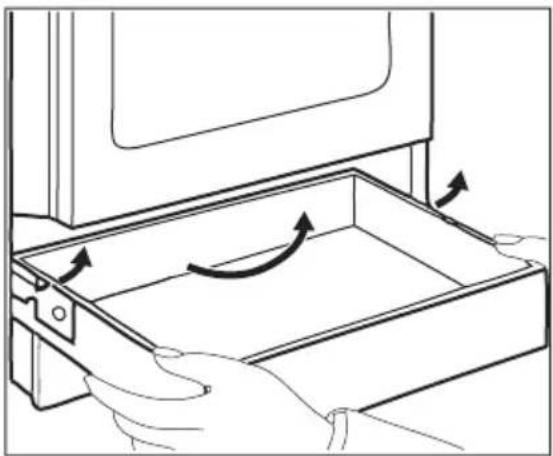

  • Opbevaringsskuffe
  Opbevaringsskuffen er under ovnrummet.
  • Kondensopsamler
  Til opsamling af kondensvand dannet under brug af ovnen.

5. F∅R BRUG F∅RSTE GANG

ADVARSEL!

Se kapitlerne om sikkerhed.

Forvarm det tomme produkt før ibrugtagning og kontakt med fødevarer. Produktet kan afgive ubehagelig lugt og røg. Ventiler rummet under forvarmning.

1. Fjern alt tilbehør og udtagelige ovnribber fra produktet.
2. Indstil funktionen Indstil maks. temperaturen. Lad produktet være tændt i 1 t.
3. Indstil funktionen .Indstil den maksimale temperatur. Den maksimale temperatur for denne funktion er 210°C. Lad produktet være tændt i 15 min.
4. Sluk for produktet, og vent til det er blevet koldt.
5. Brug kun en mikrofiberklud, varmt vand og et mildt rengøringsmiddel til at rengøre produktet og tilbehøret, .
6. Sæt tilbehør og udtagelige ovnribber tilbage på deres oprindelige placering.

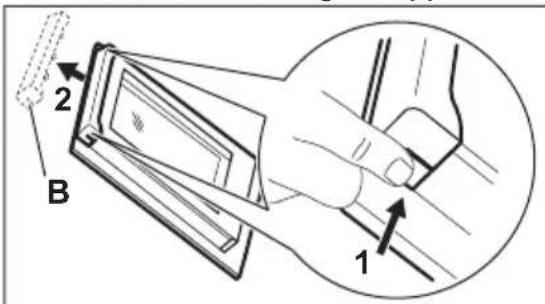

5.2 Mekanisk dørlås

Lågen kan ikke åbnes af børn.

Åbning af ovnlågen:

Den mekaniske dørlås annulleres ikke, när der slukkes for apparatet.

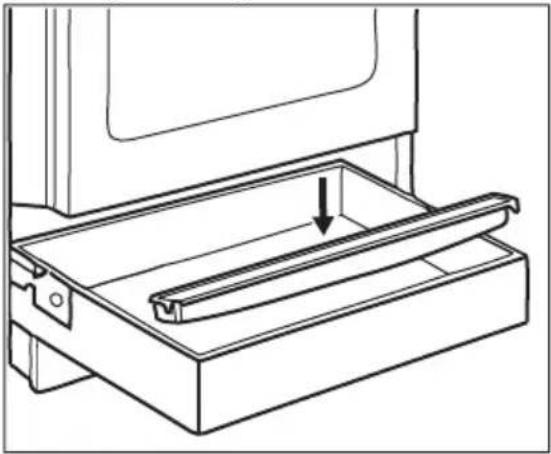

1. Anbring kondensopsamleren på forsiden af opbevaringsskuffen.

Se kapitlerne om sikkerhed.

6.1 Beskrivelse af kogezoner

Kogezonerne er udstyret med termostat og fungerer sporadisk (slukkes og tændes igen) afhængigt af det valgte varmetrin.

6.2 Varmetrin

Symboler Funktion

0	Sluk-position
	Dobbelt zone
	Holde varm
1 - 9 Varmeindstillinger

Brug restvarmen til at reducere energiforbruget. Sluk for kogepladen ca. 5 - 10 minutter før tilberedningen er afsluttet.

Drej knappen for den valgte kogezone til en nødvendig varmeindstilling.

Afslut tilberedningen ved at dreje knappen til sluk-positionen.

6.3 Brug af den simple kogezone

For at bruge en simpel kogezone skal du dreje den relevante knap til en af følgende positioner: 1-9.

For varmetrin 1-3 forbliver zonen rød i ca. 2-3 sekunder og deaktiveres derefter.

Zonen fungerer ved sit maksimale effektniveau, när du har indstillet varmeniveauet til 8 eller 9.

6.4 Aktivering og deaktivering af yderkredsene (dobbelt eller oval)

Du kan tilpasse det effektive varmeareal til størrelsen på kogegrejets bund.

1. Hvis du vælger et varmetrin mellem 1-9, er det kun den midterste del af kogezonen, der er tændt.
2. For at aktivere yderkredsen skal du dreje knappen med uret ud over trin 9 til
3. Drej knappen mod uret til det ønskede varmetrin (1-9). Både den midterste del og yderkredsen er tændt sammen.

Drej knappen til positionen sluk for at deaktivere yderkredsen. Både den midterste del og yder- eller ovalkredsen deaktiveres.

Kontrollampen slukkes. For at genstarte den midterste del af kogezonen skal du vælge et varmetrin mellem 1-9.

6.5 Kontrollampe for restvarme

ADVARSEL!

Så længe kontrollampen er tændt, er der risiko for forbrænding fra restvarme.

Kontrollampen tændes, när en kogezone er varm, men den virker ikke, hvis strømmen afbrydes.

• for de tilstødende kogezoner, selv hvis du ikke bruger dem,
• når varmt kogegrej står på kold kogezone,
• när kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, när kogezonen er kølet af.

7. KOGESEKTION - TIPS OG RÅD

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Kogegrej

Madlavningsresultaterne afhænger af kogegrejets materiale

Bunden af kogegrejet skal være så tyk og plan som mulig.

Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.

Brug ikke kogegrej på den keramiske kogesektion, der har bunde med kraftige kanter eller rande, f.eks. gryder af støbejern. Disse kan ridse eller skramme kogesektionens overflade permanent.

Kogegrej af emaljeret stål eller med aluminium- eller kobberbund kan give misfarvninger på glaskeramikoverfladen.

For at spare energi og sikre, at kogesektionen fungerer korrekt, skal kogegrejets bund have en passende minimal diameter (mindst den samme som zonediameteren).

7.2 Forenklet tilberedningsvejledning

Data i tabellen er kun vejledende.

Varmeindstil-linger	Brug til at: Tid(min.)	Råd
- 1	Hold tilberedt mad varm. efter be-hov	Læg låg på kogegrejet.
1 - 2 Hollandaise sauce, smelt: smør, cho-kolade, husblas.		5 - 25 Rør rundt en gang imellem.
2 Tilbered: luftige omeletter, spejlæg. 10 - 40 Tilbered med låg.
2 - 3 Småkogning af ris- og mælkebaserede retter, opvarmning af færdigretter.		25 - 50 Tilsæt mindst dobbelt så meget væske som ris, rør rundt i mælkebaserede retter halvvejs i tilberedningen.
3 - 4 Lav stuvede grøntsager, fisk, kød. 20 - 45 Tilsæt et par spiseskefulde vand. Kon-trollér vandmængden under proces-sen.
4 - 5 Damp kartofler og andre grøntsager. 20 - 60 Dæk bunden af gryden med 1-2 cm vand. Kontrollér vandniveauet under processen. Lad låget sidde på gryden.

Varmeindstil-linger	Brug til at: Tid	Råd(min.)
4 - 5 Tilbered større	mængder mad, sam-menkogte retter og supper.	60 - 150 Op til 3 l væske plus ingredienser.
6 - 7 Let stegning: schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pøl-ser, lever, opbagte saucer, æg, pandekager, æbleskiver.		efter behov	Vend efter behov.
7 - 8 Kraftig stegning, brasede kartofler, tournedos, steaks.		5 - 15 Vend efter behov.
9 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri-tes.

8. KOGESEKTION – VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Generelle oplysninger

• Rengør kogepladen efter hver brug.
- Brug altid kogegrej med en ren bund.
- Ridser eller mørke pletter på overfladen har ingen betydning for, hvordan kogepladen fungerer.
- Brug et specielt rengøringsmiddel til overfladen på kogepladen.
- Brug altid en skraber, der anbefales til kogeplader med glasoverflade. Brug kun skraberen som et ekstra værktøj til rengøring af glasset efter standardrengøringsproceduren.

ADVARSEL!

Brug ikke knive eller andre skarpe metalredskaber til at rengøre glasoverfladen.

8.2 Rengøring af kogesektionen

• Fjern straks: smeltet plast, plastfolie, sukker og mad med sukker. Ellers kan snavs forårsage skader på kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen.
• Fjernes, när apparatet er kølet tilstrækkeligt ned: Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogepladen af med en blød klud efter rengøring.
• Fjern metalskinnende misfarvning: brug en blanding af bagepulver og citronsaft eller eddike.

9. OVN - DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

1. Drej ovnens funktionsvælger for at vælge en ovnfunktion.

2. Drej temperaturvælgeren for at vælge temperaturen.

Lampen tændes, när ovnen er i gang.

For funktionerne uden opvarmning er det ikke nødvendigt at indstille temperaturen.

1. Ovnen slukkes ved at sætte knapperne for ovnfunktionerne og temperaturen på sluk-stillingen.

9.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

9.3 Ovnfunktioner

0

Slukket position

Ovnen er slukket.

Ovnlys

Tænd lyset, uden at vælge en ovnfunktion.

Over-/undervarme

Bagning og stegning af mad på én ovnribbe.

Fugtig over-/undervarme

Denne funktion blev anvendt for at overholde bestemmelserne om energieffektivitetsklasse og miljøvenligt design (i henhold til EU 65/2014 og EU 66/2014). Tests i overensstemmelse med: IEC/EN 60350-1.

Ovnlågen bør være lukket under tilberedning, så funktionen ikke afbrydes og for at sikre, at ovnen virker med den højest mulige energieffektivitet.

Når du bruger denne funktion, kan temperatu- ren i ovnrummet variere fra den indstillede tem- peratur. Varmeeffekten kan blive reduceret. Få generelle anbefalinger til at spare energi i kapit- let "Energieffektivitet", Energibesparelse.

Denne funktion er beregnet til at spare energi under madlavning. Få tilberedningsanvisninger i kapitlet "Råd", Fugtig over-/undervarme.

Undervarme

Bagning af kager med sprød bund og konservering af mad.

Hurtig grillstegning

Grillstegning af tynde stykker mad i store mængder og ristning af brød.

Hurtig opvarmning

Stegning af større stykker kød eller fjerkræ på én ovnribbe. Gratinering og bruning.

Den maksimale temperatur for denne funktion er 210°C.

Slow Cooking

Tilberedning af møre, saftige stege.

10. OVN - BRUG AF TILBEH∅RET

ADVARSEL!

Se kapitlerne om sikkerhed.

10.1 Isætning af tilbehøret

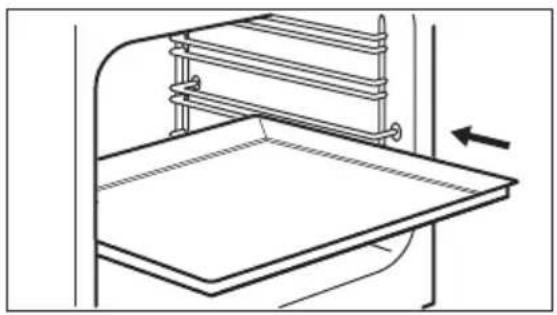

Plade:

Skub ikke bagepladen eller den dybe bradepande helt hen til ovnrummets bagvæg. Det forhindrer varmen i at cirkulere rundt om pladen. Maden kan blive brændt, især i bagepladens bageste del.

Skub pladen eller bradepanden ind mellem ovnribberne. Sørg for, at den ikke rører ovnens bagvæg.

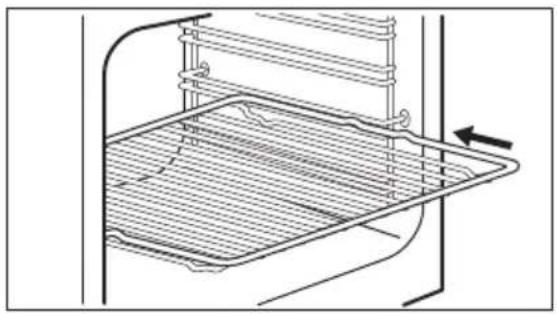

Grillrist:

Se kapitlerne om sikkerhed.

Tabellernes temperaturer og bagetider er kun vejledende. De afhænger af opskrifterne samt af kvaliteten og mængden af de anvendte ingredienser.

11.1 Generelle oplysninger

Apparatet har fire ribber. Tæl ovnrillerne fra bunden af ovnen.

Dampen kan sætte sig som fugt i ovnen eller på ovnruderne. Det er normalt. Stå altid tilbage fra apparatet, när du åbner apparatets läge under tilberedning. For at mindske kondenseringen skal du betjene apparatet i 10 minutter inden tilberedning.

Tør fugten af efter hver brug af apparatet.

Stil ikke genstandene direkte på apparatets bund, og læg ikke aluminiumsfolie på delene,

når du laver mad. Det kan ændre bageresultaterne og beskadige emaljen.

11.2 Bagning

Bagetiden kan kan forlænges med 10 – 15 minutter, när du bager på mere end én ribbe.

Plader i ovnen kan blive forvredet under bagning. Pladerne retter sig ud, når de er kølet af.

11.3 Bagning af kager

Ovndøren må først åbnes, när 3/4 af den indstillede tilberedningstid er gået.

11.4 Tilberedning af kød og fisk

Brug en bradepande til meget fedtholdig mad for at forhindre, at ovnen får permanente pletter.

Lad kødet hvile i ca. 15 minutter, før der skæres i det, så saften ikke siver ud.

Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre dannelse af røg.

11.5 Slow Cooking

Når du bruger denne funktion, skal du altid tilberede retterne uden låg.

Brug denne funktion til at tilberede magre, møre stykker kød og fisk.

Lavtemperaturstegning kan anvendes med opskrifter som grydesteg eller flæskesteg med meget fedt. Brug 125 °C til mindre stykker kød, f.eks. bøffer.

11.6 Tilberedningstid

Tilberedningstiderne afhænger af typen af mad, konsistens og volumen.

Se, hvordan det går, mens maden tilberedes. Find de bedste indstillinger (varmetrin, tilberedningstid osv.) til dit kogegrej, opskrifter og mængder, når du bruger dette apparat.

11.7 Over-/undervarme

Mad Tempera-	Tid (min) Ovnribbe Tilbehør
	tur (°C)
Bagværk i form
Engelsk julekage 130 - 150 200 - 230 1 1 rund form (diameter: 23 cm)
Rumænsk sandkage 160 - 180 40 - 50 1 2 firkantede lette forme (længde: 25 cm)
Rumænsk sandkage - tradi-tionel	160 - 180 40 - 50 1 2 firkantede lette forme (længde: 25 cm)
Formkage 160 - 180 25 - 35 1 2 runde lette forme (diameter: 20 cm)
Victoriakager 160 - 180 25 - 35 1 2 runde lette sandwichforme (diameter: 20 cm)
Quiche lorraine 210 - 230 35 - 45 1 1 rund emaljeret form (diameter: 27 cm)
Kartoffelgratin	190 - 210 55 - 65 2 2 rektangulære Pyrex-skåle, 24 cm x 15 cm x 5 cm
Bagning på bageplade eller grill-/bradepande
Bradepandekage	160 - 180	40 - 50	2 bageplade eller grill-/bradepande
Flad kage	150 - 170 20 - 30 3		bageplade
Gærkage med æbler uden smuldredej	170 - 190 40 - 60 3		bageplade
Kvarkkage	170 - 190 45 - 65 2		bageplade
Schweizisk æbletæerte	190 - 210 40 - 60 2		bageplade
Æblekage m. smuldredej	170 - 190 20 - 40 3		bageplade
Smørkage	180 - 200 15 - 30 3		bageplade
Marengs	110 - 130 80 - 100	3	bageplade
Roulade	150 - 170 15 - 30 2		bageplade
Fyldt kage med gær	160 - 180 20 - 35 3		bageplade

Mad Tempera-	Tid (min) Ovnribbe Tilbehørtur (°C)
Hjemmelavet pizza 200 - 220 20 - 35 2 bageplade
Brød
Fladbrød1)	280 - 300 10 - 15 3 bageplade
Brød lavet af rugmel 180 - 200 40 - 60 2 bageplade
Svenske gærboller 180 - 200 10 - 20 2 bageplade
Stegning
Kylling, hel 200 - 220 60 - 80 2 grillrist på ribbe 2 og grill-/bradepande		på ribbe 1
Fjerkræ, halveret 190 - 210 35–40 før-	ste side;15–20 an-den side	3 grillrist på ribbe 3 og grill-/bradepandepå ribbe 2
Svinesteg 170 - 190 90 - 110 2 bageplade

1) Forvarm ovnen i 10 minutter.

11.8 Fugtig over-/undervarme

Mad Temperatur (°C)		Tid (min) Ovnribbe		Tilbehør
Brød og pizza
Boller	190	20 - 30	2	bageplade eller grill-/bradepande
Frossen pizza 350 g	190	30 - 40 2	Rist
Kager på bageplade
Roulade 180	20 - 30 2	bageplade eller grill-/bradepande
Brownie	180	25 - 35	2	bageplade eller grill-/bradepande
Kager i form
Soufflé	200	30 - 40	2	seks keramiske ramekiner på grillrist
Sukkerbund til tærte	180	20 - 30	2	flanform på rist
Formkage	150	30 - 40	2	kageform på grillrist
Fisk
Fisk i poser 300 g	180	20 - 30	2	bageplade eller grill-/bradepande
Hel fisk 200 g	180	25 - 35	2	bageplade eller grill-/bradepande
Fiskefilet 300 g	180	30 - 40	2	pizzaform på rist
Kød
Kød i pose 250 g	200	25 - 35	2	bageplade eller grill-/bradepande

Mad Tempera-	Tid (min) Ovnribbe Tilbehør tur (°C)
Kødspyd 500 g 200 25 - 35 2 bageplade eller grill-/bradepande
Små bagte varer
Cookies 160 25 - 35 2 bageplade eller grill-/bradepande
Makroner 170 25 - 35 2 bageplade eller grill-/bradepande
Muffins 180 30 - 40 2 bageplade eller grill-/bradepande
Salte kiks 160 25 - 35 2 bageplade eller grill-/bradepande
Småkager af mørdej 140 30 - 40 2 bageplade eller grill-/bradepande
Tarteletter 170 15 - 25 2 bageplade eller grill-/bradepande
Vegetarisk
Blandet grønt i pose 400 g 190 30 - 40 2 bageplade eller grill-/bradepande
Omelet 200 20 - 30 2 pizzaform på rist
Grøntsager på bakke 700 g 190 30 - 40 2 bageplade eller grill-/bradepande

11.9 Hurtig grillstegning

Mad Tempera-tur (°C)		Tid (min)	Ovnribbe	Tilbehør
Svinekotelet	220 - 240	15–25 første side; 10–20 anden side	3	grillrist på ovnribbe 3 og grill-/brade-pande på ovnribbe 2
Fjerkræ, halveret	220 - 240	30–35 første side; 15–25 anden side	3	grillrist på ovnribbe 3 og grill-/brade-pande på ovnribbe 2
Svinekoteletter	220 - 240	10–20 første side; 10–20 anden side	3	grillrist på ovnribbe 3 og grill-/brade-pande på ovnribbe 2

Mad	Funktion	Temperatur (°C)	Tilbehør	Ovnribbe	Tid (min)
Små kager i form (16 stk./plade)	Over-/undervarme	150	bageplade eller grill-/bradepande	3	15 - 25
Æbletæerte (2 forme, ∅20 cm, forskudt på skrå)	Over-/undervarme	200	2 runde lette forme	1	60 - 70
Fedtfattig sandkage	Over-/undervarme	170	rund kageform på grillrist	2	20 - 30
Kagesnitter	Over-/undervarme	140	bageplade eller grill-/bradepande	3	15 - 25

Mad Funktion Tempera-		Tilbehør Ovnribbe Tid (min)
	tur (°C)
Toast1)	Hurtig grillstegning 250 grillrist 2 2 - 5
Burgerbøf2)	Hurtig grillstegning 250 grillrist 3 15 første si-	de; 15 an-den side

1) Forvarm ovnen i 5 minutter.

2) Forvarm ovnen i 10 minutter.

12. OVN - VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

12.1 Bemærkninger om rengøring

Rengør forsiden af ovnen med en blød klud med varmt vand og et neutralt rengøringsmiddel.

For at rengøre metaloverflader skal du bruge et dedikeret rengøringsmiddel.

Rengør ovnrummet efter hver brug. Ophobning af fedt eller andre madrester kan medføre brand. Risikoen er højere for grillpanden.

Rengør alt tilbehør efter hver brug, og lad det tørre. Brug en blød klud med varmt vand og et rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen.

Fastsiddende snavs fjernes med et specielt ovnrensemiddel.

Rengør ikke slip let-tilbehøret med slibende rengøringsmiddel eller genstande med skarpe kanter.

12.2 Ovne af rustfrit stål eller aluminium

Rengør kun ovnlågen med en fugtig klud eller svamp. Tør efter med en blød klud.

Brug aldrig ståluld, syre eller slibende midler. De kan beskadige ovnens udvendige flader. Brug samme fremgangsmåde til at rengøre ovnens betjeningspanel.

12.3 Udtagning af ovnribber

Vær forsigtig, når du fjerner ovnribberne.

1. Træk forenden af ribben væk fra sidevæggen.

1. Træk den bageste ende af ovnribben væk fra sidevæggen, og fjern den.

1 2

Montér det fjernede tilbehør i omvendt rækkefølge.

12.4 Sådan fjernes: grill

ADVARSEL!

Sluk for apparatet, inden du fjerner varmelegemet. Kontrollér, at apparatet er koldt. Der er risiko for forbrænding.

Tag ovnribberne ud.

Du kan fjerne varmelegemet for nemmere at rengøre ovnens loft.

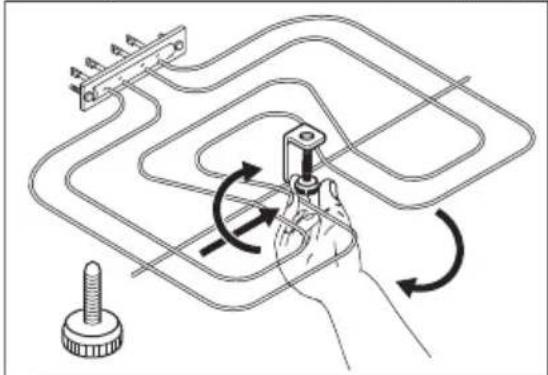

1. Fjern skruen, som holder varmelegemet. Brug en skruetrækker første gang.

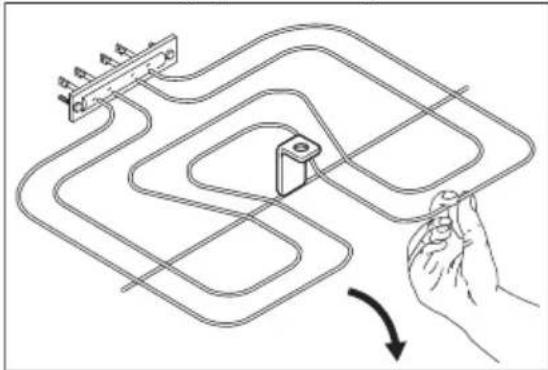

1. Træk forsigtigt varmelegemet ned.

1. Rengør ovnens loft med en blød klud opvredet i varmt vand tilsat et rengøringsmiddel, og lad det tørre. Montér varmelegemet i omvendt rækkefølge. Montér ovnribberne.

ADVARSEL!

Sørg for, at varmelegemet er korrekt monteret, og at det ikke falder ned.

12.5 Udtagning og montering af ovnglas

Du kan fjerne det indvendige ovnglas for at rengøre det. Antallet af ovnglas varierer afhængigt af den enkelte model.

ADVARSEL!

Lad ovnlågen stå på klem under rengøringen. Når du åbner den helt, kan den lukke utilsigtet og dermed forårsage en potentiel skade.

ADVARSEL!

Brug ikke apparatet uden ovnglasset.

1. Åbn lågen, indtil den er i en vinkel på ca. 30°. Lågen står åben af sig selv, när den er lidt åben.

30°

1. Hold i begge sider af dørlisten (B) i dørens overkant på begge sider, og tryk indad, indtil läsehagen slipper.

2 B 1

1. Træk i lågelisten, og tag den ud.

ADVARSEL!

Når du tager ovnglasset ud, forsøger ovnlågen at lukke sig.

1. Hold i ovnglassets øvre kant, og træk dem op en ad gangen.
2. Rengør ovnglasset med vand og sæbe. Tør ovnglasset forsigtigt.

Efter rengøringen sættes ovnglas og ovnlåge på plads. Udfør ovennævnte trin i omvendt rækkefølge. Sæt det mindste glas i først og derefter det største.

FORSIGTIG!

Sørg for at sætte det inderste ovnglas i de rigtige lejer.

12.6 Udtagning af skuffen

ADVARSEL!

Opbevar ikke brændbare genstande (såsom rensesvampe, plasticposer, grillhandsker, papir eller rensesprays) i skuffen. Når du bruger ovnen kan skuffen blive varm. Der er risiko for brand.

Opbevaringsskuffen under ovnen kan tages ud for at lette rengøringen.

1. Træk kurven så langt ud, den kan komme.

1. Løft skuffen langsomt.

2. Træk skuffen helt ud

Montér skuffen i modsat rækkefølge.

12.7 Udskiftning af pæren

ADVARSEL!

Risiko for elektrisk stød.

Pæren kan være varm.

1. Sluk for ovnen. Vent, til ovnen er kold.
2. Tag stikket ud af kontakten.
3. Læg en klud i bunden af ovnrummet.

Bagbelysningen

1. Drej pærens glasdæksel for at fjerne det.
2. Rengør glasdækslet.
3. Udskift pæren med en passende 300 °C varmefast pære.
4. Montér glasdækslet.

13. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

13.1 Hvad gør du, hvis ...

Problem Mulig årsag Afhjælpning

Du kan ikke tænde for produktet. Produktet er ikke tilsluttet strømforsyningen, eller også er det tilsluttet forkert.	Kontrollér, om produktet er tilsluttet korrekt til strømforsyningen.
Sikringen er sprunget. Kontrollér, om sikringen er årsagen	til fejlen. Kontakt en kvalificeret elektriker, hvis sikringen springer flere gange i streg.

Problem Mulig årsag Afhjælpning
Kogepladen kan ikke tændes eller betjenes.	Sikringen er sprunget. Tænd for kogepladen igen, og indstil varmetrinnet på under 10 sekunder.
Restvarmeindikator tænder ikke.	Zonen er ikke varm, fordi den kun har været tændt i kort tid.	Kontakt et autoriseret servicecenter, hvis zonen har været i drift tilstræk-keligt længe til at være varm.
Du kan ikke aktivere den yderste varmekreds.	Tænd først for den inderste varme-kreds.
Ovnen opvarmes ikke. Ovnen er slukket. Tænd for ovnen.
De nødvendige indstillinger er ikke indstillet.		Sørg for, at indstillingerne er korrek-te.
Lyset virker ikke. Lyset er defekt. Udskift pæren.
Der samler sig damp og kondensvand på maden og i ovnrummet.	Du har ladet retten stå i ovnen for længe.	Lad ikke maden stå i ovnen længere end 15 - 20 minutter efter tilbered-ningen.
Det tager for lang tid at tilberede maden, eller den bliver for hurtigt færdig.	Temperaturen er for lav eller for høj.	Indstil om nødvendigt temperaturen. Følg vejledningen i brugervejlednin-gen.

13.2 Servicedata

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på maskinens typeskilt. Typeskiltet sidder på ovnens frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.) ....

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIV

14.1 Produktoplysninger i henhold til EU's Ecodesign-regler for kogeplader

Identifikation af model	LKR5000S0W
Kogepladetype Kogeplade på fritstående komfur
Antal kogezoner 4
Opvarmningsteknologi	Keramisk kogeplade
Diameter på runde kogezoner (∅)	Bageste venstre	14.0 cm
	Bageste højre	18.0 cm
	Forreste højre	14.0 cm
	Forreste venstre	18.0 cm
Energiforbrug per kogezone (EC electric cooking)	Bageste venstre	181.8 Wh/kg
	Bageste højre	182.1 Wh/kg
	Forreste højre	181.8 Wh/kg
	Forreste venstre	190.1 Wh/kg

Kogesektionens energiforbrug (EC electric hob) 184.0 Wh/kg

IEC/EN 60350-2 – Elektriske køkkenproduktet til husholdningsbrug – Del 2: Kogeplader – Metoder til måling af ydeevne.

14.2 Kogesektion - Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

• Når du opvarmer vand, bør du kun bruge den nødvendige mængde.
• Kom altid låg på kogegrejet, hvis det er muligt.

• Inden du aktiverer kogezonen, skal du stille kogegrejet på den.

• Kogegrejets bund skal have den samme diameter som kogezonen.

• Sæt mindre kogegrej på de mindre kogezoner.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller til at smelte mad.

14.3 Datablad for produktoplysninger og produktinformationer i henhold til EU's forordninger om energimærkning og ecodesign for ovne

Leverandørens navn Electrolux

Identifikation af model LKR5000S0W 943005272

Energieffektivitetsindeks 95.0

Energieffektivitetsklasse A

Energiforbrug med en standardmængde, almindelig tilstand 0,76 kWh/cyklus

Antal ovnrum 1

Varmekilde Elektricitet

Lydstyrke 60 l

Type ovn Ovn i fritstående komfur

Vægt 39.0 kg

IEC/EN 60350-1 - Elektriske husholdningsapparater til madlavning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

14.4 Ovn - Energibesparelse

Ved at følge nedenstående tips kan du spare energi, när du bruger dit produkt.

Sørg for, at ovnens låge er lukket, när ovnen er tændt. Åbn ikke ovnlågen for ofte under tilberedningen. Hold dørpakningen ren og sørg for, at den sidder godt fast.

Brug kogegrej af metal og mørke, ikke-reflekterende dåser og beholdere til at forbedre energibesparelsen.

Produktet må ikke forvarmes før tilberedning, medmindre det specifikt anbefales.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder nogle få retter på én gang.

Restvarme

Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til minimum 3 - 10 min. inden tilberedningen er slut. Eftervarmen i ovnen vil blive ved med at tilberede maden.

Brug restvarmen til at holde maden varm eller varme andre retter op.

Hold maden varm

Vælg den lavest mulige temperaturindstilling for at udnytte restvarmen og holde maden varm.

Fugtig varmluft

Denne funktion er beregnet til at spare energi under madlavning. For yderligere oplysninger henvises til kapitlet "Ovnen - Daglig brug", ovnens funktioner.

Fugtig over-/undervarme

Denne funktion er beregnet til at spare energi under madlavning. For yderligere oplysninger henvises til kapitlet "Ovnen - Daglig brug", ovnens funktioner.

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er mærket med symbolet sammen med

husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland
