BRUGSANVISNING LKR60003NW ELECTROLUX

Velkommen til Electrolux! Tak, fordi du valgte vores produkt.

Få råd om brug, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....2
2. SIKKERHEDSANVISNINGER.... 5
3. INSTALLATION....7
4. PRODUKTBESKRIVELSE....8
5. F∅R F∅RSTE ANVENDELSE....9
6. KOGEPLADE - DAGLIG BRUG.... 10
7. KOGEPLADE – TIPS OG RÅD.... 11
8. KOGEPLADE – VEDLIGEHOLDELSE OG RENG∅RING....12
9. OVN - DAGLIG BRUG 13
10. OVN – TIPS OG RÅD....14
11. OVN - VEDLIGEHOLDELSE OG RENG∅RING.... 22
12. FEJLFINDING.... 24
13. ENERGIFORBRUG....24
14. MILJ∅HENSYN....26

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette produkt må kun anvendes til madlavning.
• Dette produkt er beregnet til brug i en enkelt hustand i et indendørs miljø.
• Dette produkt kan bruges på kontorer, hotelværelser, bed & breakfast værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• Kun en faguddannet installatør må installere apparatet og udskifte kablet.
• Dette apparat er beregnet til brug op til en højde på 2000 m over havets overflade.
• Dette produkt er ikke beregnet til at blive brugt på skibe, både eller fartøjer.
• Undlad at installere produktet bag en dekorativ dør for at undgå overophedning.
• Installér ikke produktet på en platform.
• Produktet må ikke betjenes med en ekstern timer eller en særskilt fjernbetjening.
• ADVARSEL: Tilberedning med fedt eller olie, uden opsyn, kan være farligt og kan resultere i brand.
• Brug aldrig vand til at slukke ilden. Sluk for produktet, og dæk flammer til med f.eks. et brandtæppe eller et låg.

• FORSIGTIG: Tilberedningen skal overvåges. En kortvarig tilberedning skal overvåges kontinuerligt.

• ADVARSEL: Fare for brand: Opbevar ikke genstande på kogepladen.

• Brug ikke damprenser til at rengøre produktet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre ovnglasset. De kan ridse overfladen, med det resultat, at glasset knuses.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på kogepladen, da de kan blive meget varme.
• ADVARSEL: Hvis overfladen er revnet, skal du slukke for produktet for at undgå risiko for elektrisk stød. Hvis produktet er tilsluttet lysnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde produktet fra strømforsyningen. Kontakt i begge tilfælde et autoriseret servicecenter.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• Brug altid ovnhandsker til at fjerne eller isætte tilbehør eller ovnartikler.
• Tag stikket ud inden vedligeholdelse.
• ADVARSEL: Sørg for, at der er slukket for produktet, inden pæren skiftes for at undgå elektrisk stød.
• Hvis strømledningen er beskadiget, skal den af sikkerheds grunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker med tilsvarende kvalifikationer.
• Vær forsigtig, når du rører ved opbevaringsskuffen. Den kan blive varm.

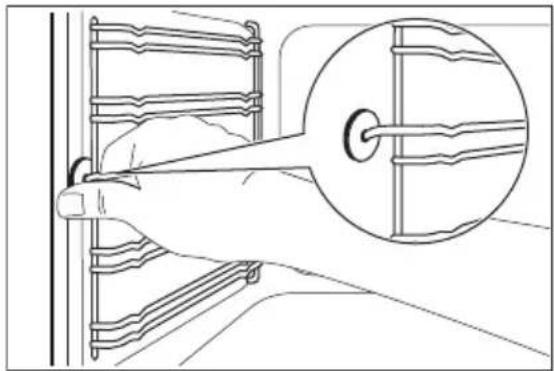

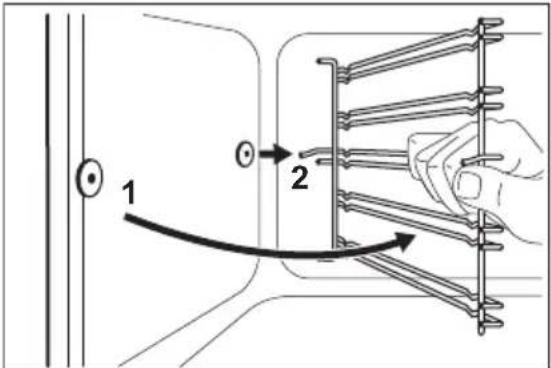

• For at fjerne ovnribberne trækkes først den forreste del og derefter den bagerste del væk fra sidevæggen. Montér ovnribberne i modsat rækkefølge.
• ADVARSEL: Brug kun beskyttelsesskærme til kogesektionen, som er designet af producenten af produktet, eller som er angivet af producenten af produktet i brugsanvisningen som egnede til brug, eller beskyttelsesskærme, som er indbygget i produktet. Brug af uegnede afskærmninger kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Køkkenskabet og indhakket skal have passende mål.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Apparatets dele kan være strømførende. Luk apparatet sammen med køkkenelementet for at forhindre, at de farlige dele berøres.
- Apparatets sider skal stå ved siden af apparater eller enheder med samme højde.
- Montér ikke apparatet op mod en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
- Sørg for at montere stabiliserende midler for at forhindre, at apparatet kan vælte. Se installationsvejledningen.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske forbindelser bør foretages af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.

• Sørg for, at parametrene på typeskiltet er kompatible med nettislutningens elektriske mærkeværdier.

• Brug altid en korrekt monteret lovlig stikkontakt.

• Brug ikke multistikadaptere og forlængerledninger.
• Elledninger må ikke komme i berøring med eller nær ved apparatets låge, især när det er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Luk apparatets luge helt, inden du sætter netstikket i stikkontakten.

2.3 Brug

ADVARSEL!

Risiko for personskade og forbrændinger. Risiko for elektrisk stød.

• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sluk for apparatet efter hver brug.
• Vær forsigtig, när du åbner apparatets låge, hvis apparatet er i brug. Varm luft kan slippes ud.

• Betjen ikke produktet med våde hænder, eller när det har kontakt med vand.

• Brug ikke apparatet som arbejds- eller frasætningsplads.

• Brug ikke aluminiumsfolie eller andre materialer mellem kogesektionen og kogegrejet, medmindre andet er angivet af producenten af dette produkt.
• Brug kun tilbehør, der anbefales til dette produkt af producenten.
• Brug altid glas og krukker, der er godkendt til henkogning.

ADVARSEL!

Risiko for brand og eksplosion.

• Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.
• Dampene, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.
• Anbring ikke brændbare produkter eller genstande, der er fugtet med brændbare produkter i nærheden af eller på produktet.
• Lad ikke gnister eller åben ild komme i kontakt med produktet, när du åbner lägen.
• Åbn apparatets läge forsigtigt. Brug af ingredienser med alkohol kan forårsage en blanding af alkohol og luft.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Sådan undgås skader eller misfarvning af emaljen:
• Stil ikke ovnfaste fade eller andre genstande direkte på bunden i produktets ovnrum.
  – læg ikke aluminiumsfolie direkte på bunden af ovnrummet.
  – Hæld ikke vand direkte ind i det varme apparat.
  – Opbevar ikke fugtige fade og madvarer i produktet, når du har afsluttet tilberedningen.

• Vær forsigtig, når du fjerner eller monterer tilbehøret.

• Farveændring af emaljen eller rustfrit stål forringer ikke produktets ydeevne.

• Brug en bradepande til fugtige kager. Frugtsaft forårsager pletter, der kan være permanente.
• Stil ikke varmt kogegrej på betjeningspanelet.
• Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Overfladen kan blive beskadiget.
• Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej.
• Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser. Løft altid disse genstande op, när du skal flytte dem på kogesektionen.

Risiko for personskade, ild eller beskadigelse af apparatet.

• Sluk for apparatet inden vedligeholdelse. Tag stikket ud af kontakten.
• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.
• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
• Vær forsigtig, när du tager lågen af apparatet. Døren er tung!
• Fedt og madrester i apparatet kan skabe brand.
• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Sørg for at tørre ovnummet og lågen af efter hver brug. Damp, der dannes under apparatets drift, kondenserer på ovnummets vægge og kan forårsage korrosion. Tænd apparatet 10 minutter inden tilberedning for at mindske kondenseringen.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på emballagen.
• Rengør ikke katalytisk emalje (hvis relevant) med nogen form for rengøringsmiddel.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.
• Dette produkt indeholder en lyskilde i energieffektivitetsklasse G.
• Brug kun lamper med de samme specifikationer.

2.6 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet.
• Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan produktet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip kablet af tæt på produktet, og bortskaf det.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Tekniske data

Mål

Højde 850 - 936 mm

Bredde 596 mm

Dybde 600 mm

3.2 Elektrisk installation

ADVARSEL!

Producenten påtager sig intet ansvar, hvis forholdsreglerne i kapitlerne om sikkerhed ikke følges.

Dette produkt er forsynet med en strømledning og uden et stik. Tilslutningsterminalen er placeret bag bagpanelet.

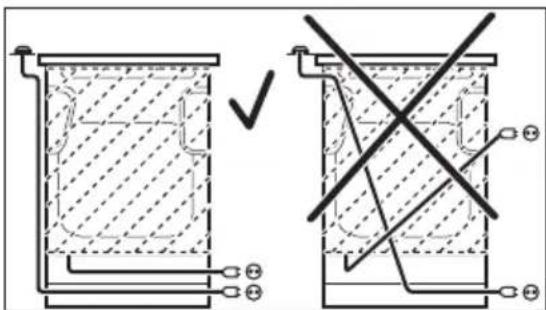

ADVARSEL!

El-kablet må ikke røre den del af apparatet, som er gråskraveret på illustrationen.

Montér tippesikringen for at undgå, at apparatet vælter ved ukorrekt anbringelse af genstande. Tippesikringen fungerer kun, hvis apparatet er monteret korrekt. Dit apparat har symbolerne vist på billederne (hvis relevant) for at minde dig om installationen af tippesikringen.

Sørg for at montere tippesikringen i den korrekte højde.

Se det medfølgende installationshæfte for at få mere at vide om apparatets installation.

4. PRODUKTBESKRIVELSE

4.1 Generelt overblik

1 24 5 6 7 8 9 10 1

1 Ovnfunktionsknap
2 Knap til minuturet
3 Betjeningsknap (til temperatur)
4 Temperaturkontrollampe/symbol
5 Betjeningsknapper kogeplade
6 Varmelegeme
7 Ovnlys
8 Ovnribbe, udtagelig
9 Ovnrumsprægning - Beholder til rengøring med vand
10 Ovnribber

4.2 Oversigt over kogeplade

1 1 180 mm 145 mm 210 mm 145 mm 1 2 1

1 Kogestone
2 Restvarmeindikator

5. F∅R F∅RSTE ANVENDELSE

ADVARSEL!

Se kapitlerne om sikkerhed.

Forvarm det tomme produkt før ibrugtagning og kontakt med fødevarer. Produktet kan afgive ubehagelig lugt og røg. Ventiler rummet under forvarmning.

1. Fjern alt tilbehør og udtagelige ovnribber fra produktet.
2. Indstil funktionen Indstil maks. temperaturen. Lad produktet være tændt i 1 t.
3. Indstil funktionen . Indstil den maksimale temperatur. Lad produktet være tændt i 15 min.
4. Sluk for produktet, og vent til det er blevet koldt.
5. Brug kun en mikrofiberklud, varmt vand og et mildt rengøringsmiddel til at rengøre produktet og tilbehøret, .
6. Sæt tilbehør og udtagelige ovnribber tilbage på deres oprindelige placering.

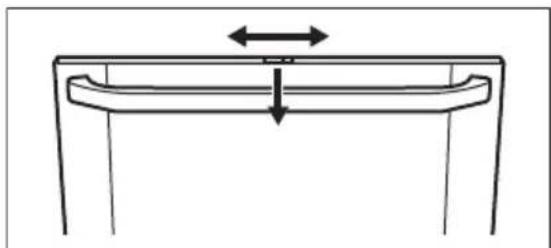

5.2 Åbning og lukning af lågen med den mekaniske dørlås

Skub sikringen mod højre for at åbne ovnlågen.

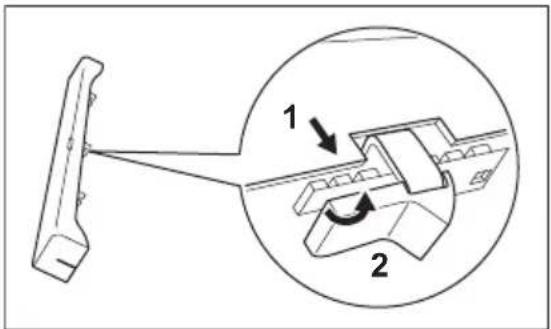

5.3 Deaktivering af den mekaniske dørlås - i hovedovnen

1. Træk lågelisten op og fjern den.

2. Fjern låsearmen 1, flyt den til højre 2 og sæt den i igen.

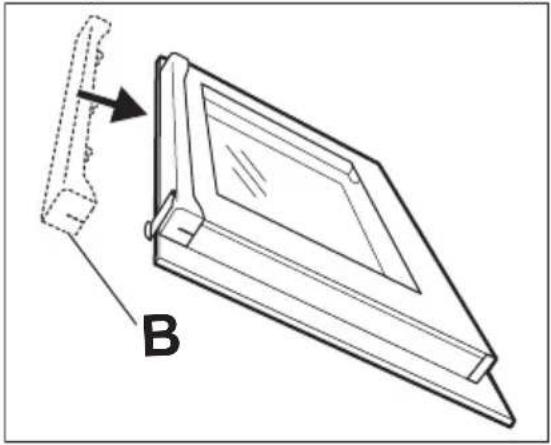

1. Hold lågelisten B i hver ende og placer den på indersiden af lågen. Sæt lågelisten i den øverste kant af lågen.

Aktivér den mekaniske dørlås

Foretag ovennævnte procedure igen og flyt låsearmen tilbage til venstre.

Den mekaniske dørlås deaktiveres ikke, när der slukkes for apparatet.

6. KOGEPLADE - DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Minutur

Minuturet deaktiverer kogezonerne efter en indstillet tidsperiode. Der kan højst vælges 120 minutter.

Kogezonerne fungerer ikke, hvis du ikke indstiller minuturet.

Drej timer-knappen så langt, den kan, og stil den tilbage på den ønskede tid.

Efter den indstillede tid afbrydes elektriciteten til alle kogezoner.

Hvis du ønsker at betjene kogesektionen i længere tid, skal du indstille timeren igen.

6.2 Varmetrin

Symboler Funktion

0

Sluk-position

Holde varm

1 - 9 Varmeindstillinger

Brug restvarmen til at reducere energiforbruget. Sluk for kogepladen ca. 5 - 10 minutter før tilberedningen er afsluttet.

Drej knappen for den valgte kogezone til en nødvendig varmeindstilling.

Afslut tilberedningen ved at dreje knappen til sluk-positionen.

6.3 Kontrollampe for restvarme

ADVARSEL!

Så længe kontrollampen er tændt, er der risiko for forbrænding fra restvarme.

Kontrollampen tændes, när en kogezone er varm, men den virker ikke, hvis strømmen afbrydes.

• for de tilstødende kogezoner, selv hvis du ikke bruger dem,
• när varmt kogegrej står på kold kogezone,
• når kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, når kogezonen er kølet af.

Se kapitlerne om sikkerhed.

7.1 Kogegrej

Madlavningsresultaterne afhænger af kogegrejets materiale

Bunden af kogegrejet skal være så tyk og plan som mulig.

Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.

Brug ikke kogegrej på den keramiske kogesektion, der har bunde med kraftige kanter eller rande, f.eks. gryder af støbejern. Disse kan ridse eller skramme kogesektionens overflade permanent.

Kogegrej af emaljeret stål eller med aluminium- eller kobberbund kan give misfarvninger på glaskeramikoverfladen.

For at spare energi og sikre, at kogesektionen fungerer korrekt, skal kogegrejets bund have en passende minimal diameter.

Kogezone	Kogegrejets diameter [mm]	Effekt (W)
Bageste venstre	125 - 145 1200
Bageste højre	150 - 180 1800
Forreste højre	125 - 145 1200
Forreste venstre	180 - 210 2300

7.3 Forenklet tilberedningsvejledning

Data i tabellen er kun vejledende.

Varmeindstil-linger	Brug til at: Tid	Råd(min.)
§ - 1	Hold tilberedt mad varm. efter be-hov	Læg låg på kogegrejet.
1 - 2 Hollandaise sauce, smelt: smør, cho-kolade, husblas.		5 - 25 Rør rundt en gang imellem.
2 Tilbered: luftige omeletter, spejlæg. 10 - 40 Tilbered med låg.
2 - 3 Småkogning af ris- og mælkebaserede retter, opvarmning af færdigretter.		25 - 50 Tilsæt mindst dobbelt så meget væske som ris, rør rundt i mælkebaserede retter halvvejs i tilberedningen.
3 - 4 Lav stuvede grøntsager, fisk, kød. 20 - 45 Tilsæt et par spiseskefulde vand. Kon-trollér vandmængden under proces-sen.
4 - 5 Damp kartofler og andre grøntsager. 20 - 60 Dæk bunden af gryden med 1-2 cm vand. Kontrollér vandniveauet under processen. Lad låget sidde på gryden.
4 - 5 Tilbered større mængder mad, sam-menkogte retter og supper.		60 - 150 Op til 3 l væske plus ingredienser.
6 - 7 Let stegning: schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pøl-ser, lever, opbagte saucer, æg, pandekager, æbleskiver.		efter behov	Vend efter behov.
7 - 8 Kraftig stegning, brasede kartofler, tournedos, steaks.		5 - 15 Vend efter behov.
9 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri-tes.

8. KOGEPLADE - VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Generelle oplysninger

• Rengør kogepladen efter hver brug.
• Brug altid kogegrej med en ren bund.
• Ridser eller mørke pletter på overfladen har ingen betydning for, hvordan kogepladen fungerer.
• Brug et specielt rengøringsmiddel til overfladen på kogepladen.
• Brug altid en skraber, der anbefales til kogeplader med glasoverflade. Brug kun skraberen som et ekstra værktøj til rengøring af glasset efter standardrengøringsproceduren.

ADVARSEL!

Brug ikke knive eller andre skarpe metalredskaber til at rengøre glasoverfladen.

8.2 Rengøring af

• Fjern straks: smeltet plastik, plastfolie, salt, sukker og mad med sukker, da det ellers kan beskadige kogesektionen. Vær forsigtig og undgå forbrændinger. Brug en speciel kogepladeskraber på glasoverfladen i en spids vinkel og bevæg bladet hen over overfladen.
• Når kogesektionen er tilstrækkeligt afkølet fjernes: kalkringe, vandringe, fedtpletter, metallisk misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør

kogesektionen af med en blød klud efter rengøring.

- Fjern skinnende metallisk misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

9. OVN - DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

9.1 Ovnfunktioner

ADVARSEL!

Hæld ikke væsker i ovnrummets prægning før og under tilberedningen. Der er risiko for beskadigelse.

0

Slukket position

Ovnen er slukket.

Over-/undervarme / Aqua clean

Bagning og stegning af mad på én ovnribbe. Se kapitlet "Pleje og rengøring" for yderligere oplysninger om: Aqua clean.

Hurtig grillstegning

Grillstegning af tynde stykker mad i store mængder og ristning af brød.

Grill

Grillstegning af tynde stykker mad og ristning af brød.

Undervarme

Bagning af kager med sprød bund og konservering af mad.

Fugtig over-/undervarme

Denne funktion blev anvendt for at overholde bestemmelserne om energieffektivitetsklasse og miljøvenligt design (i henhold til EU 65/2014 og EU 66/2014). Tests i overensstemmelse med: IEC/EN 60350-1.

Ovnlågen skal være lukket under tilberedningen, så funktionen ikke afbrydes, og ovnen kører med den højest mulige energieffektivitet.

Når du bruger denne funktion, kan temperatu- ren i ovnummet variere fra den indstillede temperatur. Varmeeffekten kan blive reduce- ret. Få generelle anbefalinger til at spare ener- gi i kapitlet "Energieffektivitet", Energibesparel- se.

Få tilberedningsanvisninger i kapitlet "Tips og råd", Fugtig over-/undervarme.

Når du bruger denne funktion, slukkes lampen automatisk.

Funtionslås

Låsning af ovnens og kogepladens funktioner.

9.2 Aktivering og deaktivering af ovnen

i

Afhænger af model, hvis apparatet har knapsymboler, indikatorer eller kontrollamper:

• Indikatoren tændes, når ovnen varmer op.
• Lampen tændes, när ovnen er i gang.

• Symbolet viser, om knappen styrer en af kogezonerne, ovnfunktionerne eller temperaturen.

• Drej knappen til ovnfunktionerne for at vælge en ovnfunktion.

• Drej termostatknappen for at vælge en temperatur.
• For at slukke for ovnen drejes knapperne til ovnfunktionerne og temperaturen til sluk-positionen.

9.3 Låsning af ovnen og kogesektionen

Ovnens funktionsvælger har en indbygget funktionslås.

i

Funktionsläsen deaktiverer ikke komfurets strømforsyning.

Drej knappen hen på symbolet

Knappen kommer ca. 2 mm ud.

Oplåsning af ovnen og kogesektionen:

Tryk på knappen, og drej den til den ønskede position.

9.4 Køleventilator

Når ovnen er i brug, tændes blæseren automatisk for at holde ovnen kølig på de

udvendige sider. Hvis du slukker for ovnen, blæseren stopper.

9.5 Isætning af tilbehør

Tilbehør fås afhængigt af modellen. Scan QR-koden for at kontrollere, hvordan du bruger tilbehør, der medfølger. Du kan bestille ekstra tilbehør separat. Kontakt en lokal forhandler for yderligere oplysninger.

Små fordybninger øger sikkerheden og giver vippebeskyttelse. De er også anti-tip-enheder. Den høje kant forhindrer kogegrej i at glide af pladen.

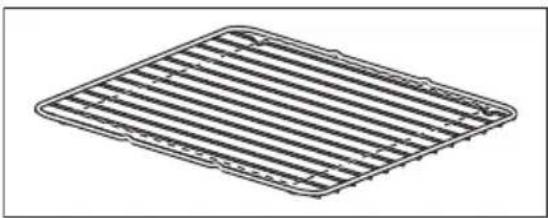

Placer tilbehøret (grillrist/plade) på ovnribberne. Sørg for, at risten rører ved ovnens indvendige bagside.

Skub ikke bagepladen eller den dybe bradepande helt hen til ovnrummets bagvæg. Det forhindrer varmen i at cirkulere rundt om pladen. Maden kan blive brændt, især i bagepladens bageste del.

Hvis din plade har en hældning, skal du placere den mod ovnens bagvæg.

Hvis der er en inskription på tilbehøret, skal du sørge for, at det vender mod dig.

Hvis du bruger en plade med huller, skal du placere en plade/bradepande nedenunder for at opsamle dryppende væske.

10. OVN - TIPS OG RÅD

ADVARSEL!

Se kapitlerne om sikkerhed.

Tabellernes temperaturer og bagetider er kun vejledende. De afhænger af opskrifterne og kvaliteten og mængden af de anvendte ingredienser.

10.1 Bagning

Bagetiden kan kan forlænges med 10 – 15 minutter, när du bager på mere end én ribbe.

Kager og bagværk med forskellig højde kan brune ujævnt. Der er ikke nødvendigt at ændre temperaturindstillingen, hvis der sker en ujævn bruning. Forskellene udlignes under bagning.

Plader i ovnen kan blive forvredet under bagning. Pladerne retter sig ud, när de er kølet af.

10.2 Bagetip

Bageresultater Mulige årsager Løsning
Kagens bund er ikke bagt nok. Forkert ovnrille. Sæt kagen i en lavere ovnrille.
Kagen falder sammen og bliver klæg eller med vandstri-ber.	Der er for høj ovntemperatur. Vælg en lidt lavere ovntemperatur den næste gang.
	Ovntemperaturen er for høj, og ba-getiden er for kort.	Vælg en længere bagetid og en lavere ovntemperatur den næste gang.
Kagen er for tør. Der er for lav ovntemperatur. Vælg en højere ovntemperatur den næste gang.
			Bagetiden er for lang. Vælg en kortere bagetid den næste gang.
Kagen bliver ujævnt bagt. Ovntemperaturen er for høj, og ba-getiden er for kort.		Vælg en længere bagetid og en lavere ovntemperatur den næste gang.
Kagen er ikke klar på bageti-den angivet i en opskrift.	Der er for lav ovntemperatur. Vælg en lidt højere ovntemperatur den næste gang.

10.3 Over-/undervarme

Madvare Temperatur (°C) Tid (min.) Ovnrille
Brød/småt gærbrød 200 - 225 10 - 20 3
Fuldkornsboller	190 - 200 20 - 25 3
Fyldte sandwiches	200 - 225 10 - 12 3
Pandebrød	190 - 210 30 - 40 3
Ciabatta-brød	210 - 230 10 - 20 3
Foccacia	220 - 230 15 - 20 3
Pitabrød	230 - 250 5 - 15	3
Pretzels	180 - 200 12 - 15 3
Hvidt brød / Rundt brød	175 - 225 35 - 45 2
Hvidt brød 190 - 210 25 - 40 2
Ciabatta	210 - 220 15 - 25 2
Fuldkornsbrød	180 - 200 35 - 45 2
Bagning af grovbrød	180 - 200 55 - 65 1
Baguetter	220 - 230 15 - 30 3
Pandekager	170 - 180 50 - 60 3
Frugtkager	150 - 170 70 - 80 3
Muffins	180 - 200 10 - 20 3

Madvare Temperatur (°C) Tid (min.) Ovnrille
Syltetøjsbolle 220 - 250 6 - 15 3
Boller 220 - 250 8 - 15 3
Langt brød 180 - 200 25 - 35 3
Peberkage 220 - 225 8 - 12 3
Bradepandekage 170 - 180 35 - 45 3
Sandkager 170 - 180 40 - 50 2
Sandwichkage, gærbrød 200 - 225 8 - 12 3
Marengs 90 - 110 90 - 120 3
Marengs-baser 90 - 110 90 - 120 3
Lagkagebunde 160 - 180 6 - 15 3
Vandbakkelser 170 - 190 30 - 45 3
Roulade	190 - 210 10 - 12 3
Frugttærter, wienerbrød/forbagning, gærbrød	175 - 200 10 - 15 3
Frugttærter, wienerbrød/færdigbagning	170 - 180 35 - 45 3
Frugttærter, butterdej	190 - 200 25 - 35 3
Marcipan-gærkage	210 - 230 10 - 12 2

Madvare Temperatur (°C) Tid (min.) Ovnrille
Tærter, hjemmelavede - forbagning, bund 190 - 210 15 - 25 3
Tærte, hjemmelavet - færdiggørelse 190 - 210 20 - 30 3
Tærter, frosne 200 - 225	20 - 302)	3

1) Ved stegning eller kogning af fisk afhænger tilberedningstiden af fiskens tykkelse. Fisken er færdig, når kødet er hvidt. Kontroller ved at stikke en gaffel i fisken. Hvis kødet let kommer af benet, er fisken færdigtilberedt.
2) Når der tilberedes på to niveauer (dobbelt portion), er tiden ca. 1/3 længere end den tid, der er angivet på emballagen. Er der angivet 30 min, bliver tilberedningstiden ca. 30+10 = 40 min.

Steg magert kød tildækket (du kan bruge aluminiumsfolie).

Steg store stege direkte i fadet.

Hæld noget vand i bakken for at forhindre, at dryppende fedt brænder.

Vend stegen efter 1/2 - 2/3 af tilberedningstiden.

Steg kød og fisk i store stykker (1 kg eller mere).

Hvis det foreslås, at maden sættes i rille 1 sættes den direkte på bagepladen

1) Andet. Kan brunes efter stegning under grill eller med over-/undervarme ved 250°C. Hvis du bruger et madlavningstermometer, skal du fjerne det inden grillstegning.

Kalvekød

Madvare Temperatur (°C) Tid (min./kg)	Ovnrille
Oksefilet^1)	180	60 - 70	2

1) Andet. Kan brunes efter stegning under grill eller med over-/undervarme ved 250°C. Hvis du bruger et madlavningstermometer, skal du fjerne det inden grillstegning.

Lammekød

Madvare	Temperatur (°C)	Tid (min./kg) Ovnrille
Ben/skulder/ryg	180	80 - 100 2

Svinekød

Madvare Temperatur (°C) Tid (min./kg) Ovnrille
Stegt svinekød1)	200 60 - 70 3
Svinekam1)	200 60 3
Nakkefileter 180 90 - 120 3
Skinke 160 60 - 100 2

1) Andet. Kan brunes efter stegning under grill eller med over-/undervarme ved 250°C. Hvis du bruger et madlavningstermometer, skal du fjerne det inden grillstegning.

Fjerkræ

Madvare Temperatur (°C) Tid (min./kg) Ovnrille
Kylling, udskåret 200 55 - 65 2
And1)	160 55 - 65 2
And langtidsstegning1)	130 5 timer 2
Stegt kalkun, fyldt 160 50 - 60 2
Kalkunbryst 200 70 - 80 2
Hel kylling 220 60 - 90 2

1) Andet. Kan brunes efter stegning under grill eller med over-/undervarme ved 250°C. Hvis du bruger et madlavningstermometer, skal du fjerne det inden grillstegning.

10.7 Fugtig over-/undervarme

Brød og pizza

Madvare Temperatur (°C)	Tid (min.)	Ovnrille
Boller	180	25 - 35	3
Frossen pizza 350 g	190	25 - 35	3

Kager på bageplade

Madvare Temperatur (°C)	Tid (min.)	Ovnrille
Roulade	180	20 - 30	3
Brownie 180	30 - 40	3

Kager i form

Madvare Temperatur (°C)	Tid (min.)	Ovnrille
Soufflè	200	30 - 40	3
Sukkerbund til tærte	180	20 - 30	3
Victoriakager	150	25 - 35	3

Fisk

Madvare Temperatur (°C) Tid (min.) Ovnrille

Fisk i Fish in poser 300 g 180 25 - 35 3

Hel fisk 200 g 180 25 - 35 3

Fiskefilet 300 g 180 25 - 35 3

Kød

Madvare Temperatur (°C) Tid (min.) Ovnrille

Kød i pose 250 g 200 25 - 35 3

Kødspyd 500 g 200 30 - 40 3

Små bagte varer

Madvare Temperatur (°C) Tid (min.) Ovnrille

Småkager 180 25 - 35 3

Makroner 160 25 - 35 3

Muffins 180 25 - 35 3

Salte kiks 170 20 - 30 3

Småkager af mørdej 150 25 - 35 3

Tarteletter 170 15 - 25 3

Vegetarisk

Madvare Temperatur (°C) Tid (min.) Ovnrille

Blandet grønt i pose 400 g 180 25 - 35 3

Omelet 200 20 - 30 3

Grøntsager på bakke 700 g 180 25 - 35 3

10.8 Henkogning- Undervarme □

• Brug kun standardhenkogningsglas i samme størrelse.
• Brug ikke glas med skrue- og bajonetlåg eller metaldåser.
  • Brug 1. rist fra neden til denne funktion.
• Stil højst seks 1 liters henkogningsglas på bagepladen.
• Fyld glassene op til samme niveau og luk med en bøjle.

• Glassene må ikke røre hinanden.
- Hæld ca. 1/2 liter vand på bagepladen, så luften i ovnen er tilstrækkelig fugtig.
- Sluk for ovnen, eller sæt temperaturen ned til 100 °C, när væsken i glassene begynder at simre (i 1 liters glas efter ca. 35 - 60 min.) (se tabellen).

Bærfrugter

Bevar	Temperatur (°C)	Tilberedningstid, til væsken be-gynder at simre (min.)	Kog færdig ved 100 °C (min.)
Jordbær, blåbær, hind-bær, modne stikkelsbær	160 - 170	35 - 45	-

Stenfrugter

Bevar Temperatur (°C) Tilberedningstid, til væsken be-gynder at simre (min.)		Kog færdig ved 100 °C (min.)
Pærer, kvæder, blommer	160 - 170 35 - 45 10 - 15

Grøntsager

Bevar Temperatur (°C) Tilberedningstid, til væsken begynder at simre (min.)		Kog færdig ved 100 °C (min.)
Gulerødder1)	160 - 170 50 - 60 5 - 10
Agurker 160 - 170 50 - 60 -
Blandet pickles 160 - 170 50 - 60 5 - 10
Kålrabi, ærter, asparges 160 - 170 50 - 60 15 - 20

1) Skal køle af i ovnen, når den er slukket.

10.9 Grill generelt

ADVARSEL!

Hold altid ovnlågen lukket under tilberedningen.

• Grill med den maksimale temperaturindstilling.
• Sæt risten i den ovnrille, der anbefales i grilltabellen.
• Hvis den første ovnrille anbefales, placeres maden direkte på bagepladen.
• Sæt altid bradepanden, så den opsamler fedt fra den første ovnrille.

- Grillsteg kun tynde stykker af kød eller fisk.

Grillområdet er placeret midt på risten.

10.10 Grillstegning

Madvare Temperatur	(°C)	Tid (min.) Ovnrille
		1. side 2. side
Svinekoteletter 250 7 - 9 4 - 6 4
Lammekoteletter	250 7 - 10	5 - 6 4
Kylling, udskåret	250 20 - 25	15 - 20	4
Pølser	250 3 - 5 2 - 4 4
Revelsben, tilberedt på forhånd i 20 min.	250	15 - 20	15 - 20
Fisk, skiver af torsk/laks	250	10 - 15	5 - 10
Roastbeef, rosa i midten	210 - 230	30 - 40	30 - 40
Oksefilet, medium	230 20 - 30	20 - 30	3

Madvare Temperatur	(°C)	Tid (min.) Ovnrille
		1. side 2. side
Svineryg 210 - 230 30 - 40 30 - 40 2
Kalvefilet 210 - 230 30 - 40 30 - 40 2
Lammeryg 210 - 230 25 - 35 20- 35 3
Hele fisk, 500 - 1000 g 210 - 230 15 - 30 15 - 30 3

10.11 Stor grill

Madvare Temperatur (°C) Tid (min.) Ovnrille
			1. side 2. side
Svinefilet maks.	10 - 12	6 - 10	4
Pølser	maks.		10 - 12	6 - 8	4
Tournedos, kalvebøffer	maks.		7 - 10	6 - 8	4
Toast med fyld	maks.		6 - 8	-	4
Hel kylling	maks.		25 - 30	20 - 25	2

Madvare	Funktion	Temperatur (°C)	Tid (min.)	Tilbehør	Ovnrille
Små kager i form (20 små kager pr. plade)	Over-/undervarme 160	25 - 35	Plade	4
Æbletæerte forskudt diagonalt	Over-/undervarme 180	90 - 100	2 forme ( 20 cm) på risten	1
Fedtfattig sandkage	Over-/undervarme	170	30 - 40	1 form ( 26 cm) på risten	3
Småkager	Over-/undervarme	160	20 - 30	Plade	3
Toast 1)	Grill	Maks.2)	1 - 5	Rist	4
Burgerbøf	Grill	Maks.	15 - 20 første side.10 - 15 anden side.	Rist/dyb pande	4

1) Skub risten så langt tilbage i ovnen som muligt for at riste.
2) Forvarm ovnen..

11. OVN - VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

11.1 Bemærkninger om rengøring

Rengøringsmidler

• Rengør kun produktets forside med en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Rengør og kontrollér dørpakningen omkring ovnrummets ramme.
• Brug en rengøringsopløsning til at rengøre metaloverflader.
• Rengør pletter med et mildt rengøringsmiddel.

Hverdagsbrug

- Rengør altid ovnrummet efter brug. Ophobning af fedt eller andre rester kan forårsage brand.

- Opbevar ikke madvarer i ovnen i mere end 20 minutter. Ovnrummet tørres blot med en mikrofiberklud efter hver brug.

Tilbehør

- Rengør alt tilbehør efter hver brug, og lad det tørre. Brug en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen.

- Rengør ikke non-stick tilbehøret med slibende rengøringsmiddel eller genstande med skarpe kanter.

11.2 Ovne af rustfrit stål eller aluminium

Rengør kun ovnlågen med en fugtig klud eller svamp. Tør efter med en blød klud.

Brug aldrig ståluld, syre eller slibende midler. De kan beskadige ovnens udvendige flader. Brug samme fremgangsmåde til at rengøre ovnens betjeningspanel.

11.3 Udtagning af ovnribber

Tag ovnribberne ud for at rengøre ovnen.

1. Træk forenden af ribben væk fra sidevæggen.

1. Træk den bageste ende af ovnribben væk fra sidevæggen, og fjern den.


1 2

Montér ovnribberne i omvendt rækkefølge.

FORSIGTIG!

Sørg for, at den længste fastgørelsestråd er foran. Enden af de to tråde skal pege bagud. Forkert installation kan beskadige emaljen.

11.4 Sådan gør du: Aqua clean

1. Hæld vand i fordybningen i ovnrummet: 250ml.

2. Indstil funktionen.

3. Indstil temperaturen til 90°C.

4. Lad produktet varme i 30 min.

5. Sluk for produktet.

6. Vent, indtil produktet er koldt. Tør ovnrummet med en blød klud.

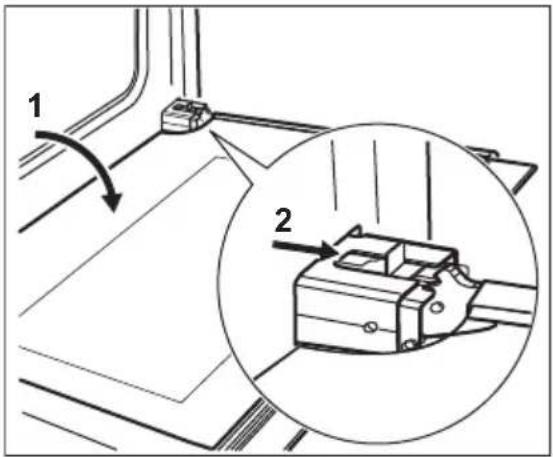

11.5 Fjernelse af ovnlågen

Tag ovnlågen af for at lette rengøringen.

1. Åbn lågen helt.
2. Flyt skyderen, indtil der høres et klik.

3. Luk lågen, indtil skyderen blokerer for den.

4. Fjern lägen.

For at tage lågen af skal du trække den opad, først på den ene side, derefter den anden.

Sæt ovnlågen på plads efter rengøringen i modsat rækkefølge. Kontroller, at der høres et klik, när du trykker lågen på plads. Brug om nødvendigt lidt kraft.

11.6 Fjernelse og rengøring af lågens glas

i

Glasset i produktet kan adskille sig med hensyn til type og form fra illustrationerne i vejledningen. Antallet af glas kan også variere.

1. Hold i begge sider af lågelisten B i lågens overkant, og tryk indad, indtil låsehagen slipper.

2 B 1

1. Træk i lågelisten, og tag den ud.

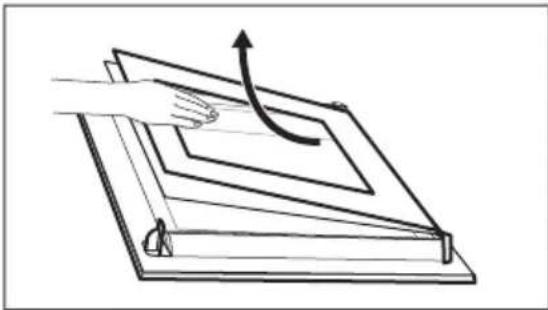

2. Hold i overkanten af hvert enkelt af ovnlågens ovnglas, og træk dem opad og ud af skinnen.

1. Rengør lågens ovnglas.

Brug samme fremgangsmåde omvendt for at installere glasset.

11.7 Udskiftning af pæren

ADVARSEL!

Risiko for elektrisk stød. Pæren kan være varm.

1. Sluk for ovnen. Vent, til ovnen er kold.
2. Tag stikket ud af kontakten.
3. Læg en klud i bunden af ovnrummet.

Baglampe

i

Du finder lampeglasset bagerst i ovnrummet.

1. Drej dækglasset mod uret for at fjerne det.
2. Gør glasset rent.
3. Udskift ovnpæren med en egnet 300 °C varmefast ovnpære.
   Brug en ovnpære af samme type.
4. Montér dækglasset.

11.8 Skuffen

Opbevaringsskuffen er under ovnrummet.

ADVARSEL!

Læg ikke mad i skuffen.

ADVARSEL!

Opbevar ikke brændbare genstande som f.eks. rengøringsmidler, plastikposer, ovnhandsker, papir, rengøringsmidler, aerosoler, plastikartikler i skuffen. Når du bruger ovnen, kan skuffen blive varm. Der er risiko for brand.

Skuffen kan tages ud til rengøring.

Udtagning af skuffen:

1. Træk skuffen ud, indtil den stopper.
2. Løft lidt op i skuffen, så den kan løftes opad i en vinkel i forhold til skuffeskinnerne.

Brug samme fremgangsmåde til at sætte skuffen i, men i omvendt rækkefølge.

12. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

12.1 Hvad gør du, hvis ...

Problem Mulig årsag Afhjælpning
Du kan ikke tænde for produktet. Produktet er ikke tilsluttet strømfor-syningen, eller også er det tilsluttet forkert.		Kontrollér, om apparatet er tilsluttet korrekt til lysnettet.
Du kan ikke tænde for apparatet. Sikringen er sprunget. Kontrollér, om sikringen er årsagen til fejlen. Kontakt en kvalificeret elek-triker, hvis sikringen springer flere gange i streg.
Restvarmeindikator tænder ikke. Zonen er ikke varm, fordi den kun har været tændt i kort tid.		Kontakt et autoriseret servicecenter, hvis zonen har været i drift tilstræk-keligt længe til at være varm.
Ovnen opvarmes ikke. Ovnen er slukket. Tænd for ovnen.
Ovnen opvarmes ikke. De nødvendige indstillinger er ikke indstillet.		Sørg for, at indstillingerne er korrek-te.
Pæren lyser ikke. Pæren er defekt. Udskift pæren.
Der samler sig damp og kondens-vand på maden og i ovnrummet.	Du har ladet retten stå i ovnen for længe.	Lad ikke maden stå i ovnen længere end 15 - 20 minutter efter tilbered-ningen.

12.2 Servicedata

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på maskinens typeskilt. Typeskiltet sidder på ovnens frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

13. ENERGIFORBRUG

13.1 Produktoplysninger i henhold til EU's Ecodesign-regler for kogesektioner

Identifikation af model LKR60003NW
Kogesektionstype Kogesektion i fritstående komfur
Antal kogezoner 4
Opvarmningsteknologi Keramisk kogeplade
Diameter på runde kogezoner (∅) Forreste venstre	21.0 cm
Bageste venstre	14.5 cm
Forreste højre	14.5 cm
Bageste højre	18.0 cm
Energiforbrug pr. kogezone (EC elec-tric cooking)	Forreste venstre	182.3 Wh/kg
	Bageste venstre	181.8 Wh/kg
	Forreste højre	181.8 Wh/kg
	Bageste højre	182.1 Wh/kg
Kogesektionens energiforbrug (EC electric hob) 182.0 Wh/kg

IEC/EN 60350-2 – Elektriske køkkenapparater til husholdningsbrug – Del 2: Kogesektioner – Metoder til måling af ydeevne.

13.2 Kogesektion - Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

• Når du opvarmer vand, bør du kun bruge den nødvendige mængde.
• Kom altid låg på kogegrejet, hvis det er muligt.

• Inden du aktiverer kogezonen, skal du stille kogegrejet på den.

• Kogegrejets bund skal have den samme diameter som kogezonen.

• Sæt mindre kogegrej på de mindre kogezoner.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller til at smelte mad.

13.3 Datablad for produktoplysninger og produktinformationer i henhold til EU's forordninger om energimærkning og ecodesign for ovne

Leverandørens navn Electrolux

Identifikation af model LKR60003NW 947941413

Energieffektivitetsindeks 95.4

Energieffektivitetsklasse A

Energiforbrug med en standardmængde, almindelig tilstand 0.83 kWh/cyklus

Antal ovnrum 1

Varmekilde Elektricitet

Volumen 77 l

Type ovn Ovn i fritstående komfur

IEC/EN 60350-1 - Elektriske husholdningsapparater til madlavning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

13.4 Ovn - Energibesparelse

Ved at følge nedenstående tips kan du spare energi, när du bruger dit produkt.

Sørg for, at ovnlåge er lukket, när ovnen er tændt. Åbn ikke ovnlågen for ofte under tilberedningen. Hold dørpakningen ren og sørg for, at den sidder godt fast.

Brug kogegrej af metal og mørke, ikke-reflekterende forme og beholdere til at forbedre energibesparelsen.

Produktet skal ikke forvarmes før tilberedning, medmindre det specifikt anbefales.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder flere retter.

Restvarme

Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til

minimum 3-10 min. inden tilberedningen er slut. Eftervarmen i ovnen vil blive ved med at tilberede maden.

Brug restvarmen til at holde maden varm eller varme andre retter op.

Hold maden varm

Vælg den lavest mulige temperaturindstilling for at udnytte restvarmen og holde maden varm.

Fugtig over-/undervarme

Denne funktion er beregnet til at spare energi under madlavning. For yderligere oplysninger henvises til kapitlet "Ovnen - Daglig brug", ovnens funktioner.

13.5 Produktinformation om strømforbrug og den maksimale tid, det tager at nå strømbesparende tilstand

Strømforbrug i slukket tilstand 0.3 W

Maksimal tid, det tager for udstyret automatisk at nå den relevante lave strømtilstand 20 min

14. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er mærket med symbolet, sammen med

husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland
