BRUGSANVISNING LKR620001W ELECTROLUX

DA Komfur Brugsanvisning 2

Tak fordi du købte et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger den, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores hjemmeside for at:

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation: www.electrolux.com/support

Registrér dit produkt for at få bedre service: www.registerelectrolux.com

Køb tilbehør, forbrugsvarer og originale reservedele til dit apparat: www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data klar, når du kontakter vores autoriserede servicecenter: Model, PNC, serienummer.

Oplysningerne findes på typeskiltet.

⚠️ Advarsel/forsigtig-sikkerhedsanvisninger

i Generelle oplysninger og råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

- Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

- Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.

- ADVARSEL: Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. Tilgængelige dele bliver meget varme under brug.

- Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generelt om sikkerhed

- Installation af apparatet og udskiftning af ledningen må kun foretages af en tekniker.

- Dette apparat skal sluttes til stikkontakten med et kabel af H05VV-F-typen for at modstå bagpanelets temperatur.

- Dette apparat er beregnet til brug op til en højde på 2000 m over havets overflade.

- Dette apparat er ikke beregnet til at blive brugt på skibe, både eller fartøjer.

• Undlad at installere apparatet bag en dekorativ dør for at undgå overophedning.
• Installér ikke apparatet på en platform.
• Apparatet må ikke betjenes med en ekstern timer eller en særskilt fjernbetjening.
• ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan resultere i brand.
• Brug aldrig vand til at slukke madlavningsbranden. Sluk for apparatet, og dæk flammer med f.eks. et brandtæppe eller et låg.
• FORSIGTIG: Tilberedningen skal overvåges. En kortvarig tilberedning skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke genstande på overfladerne på kogepladen.
• Brug ikke damprenser til at rengøre apparatet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre glaslågen eller glasset set i kogepladens hængslede låg. De kan ridse overfladen, med det resultat, at glasset knuses.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på overfladen af kogepladen, da den kan blive meget varm.
• Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra strømnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra strømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• Brug altid ovnhandsker til at fjerne eller isætte tilbehør eller ovnartikler.
• Tag stikket ud inden vedligeholdelse.
• ADVARSEL: Sørg for, at der er slukket for apparatet, inden pæren skiftes for at undgå elektrisk stød.

- Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.

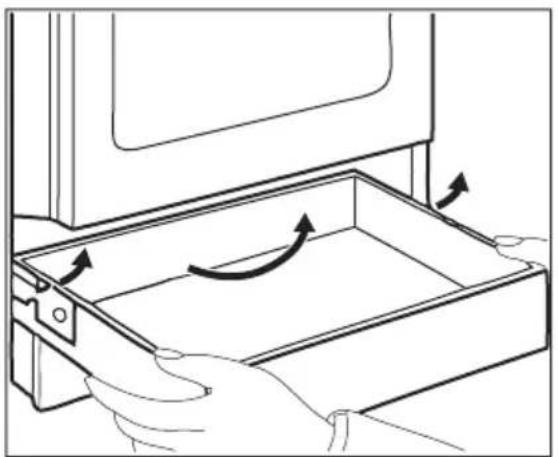

- Vær forsigtig, når du rører ved opbevaringsskuffen. Den kan blive varm.

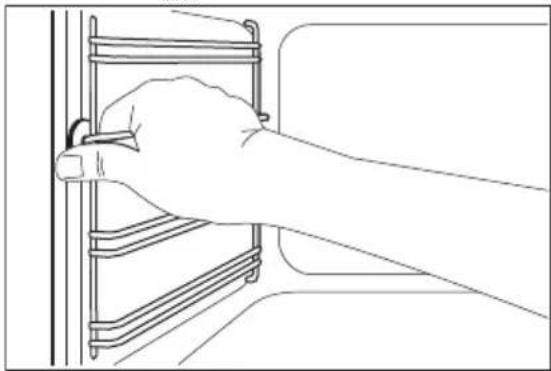

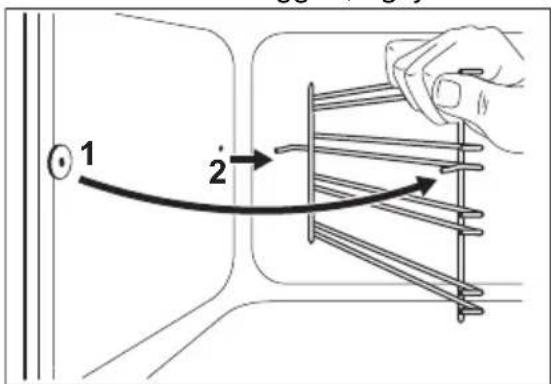

- Træk først ovnribberne og derefter den bageste ende væk fra sidevæggene for at fjerne ovnribberne. Montér ovnribberne i modsat rækkefølge.

- Middel til afbrydelse skal være indbygget i den faste ledningsføring i overensstemmelse med reglerne for ledningsføring.

- ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Køkkenskabet og indhakket skal have passende mål.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Apparatets dele kan være strømførende. Luk apparatet sammen med køkkenelementet for at forhindre, at de farlige dele berøres.

• Apparatets sider skal stå ved siden af apparater eller enheder med samme højde.
• Montér ikke apparatet op mod en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
• Sørg for at montere stabiliserende midler for at forhindre, at apparatet kan vælte. Se installationsvejledningen.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske forbindelser bør foretages af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.

• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.

• Brug altid en korrekt monteret lovlig stikkontakt.

• Brug ikke multistikadaptere og forlængerledninger.
• Elledninger må ikke komme i berøring med eller nær ved apparatets läge, især när det er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Luk apparatets luge helt, inden du sætter netstikket i stikkontakten.

2.3 Brug

ADVARSEL!

Risiko for personskade og forbrændinger.

Risiko for elektrisk stød.

• Dette apparat er kun til husholdningsbrug (indendørs).
• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sluk for apparatet efter hver brug.

• Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan slippe varm luft ud.

• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.

• Brug ikke apparatet som arbejds- eller frasætningsplads.

ADVARSEL!

Risiko for brand og eksplosion

• Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.
• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.
• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.
• Lad ikke gnister eller åben ild komme i kontakt med apparatet, när du åbner lägen.
• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan forårsage en blanding af alkohol og luft.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Sådan undgås skader eller misfarvning af emaljen:

• Stil ikke ovnfaste fade eller andre genstande direkte i apparatet.
  – læg ikke aluminiumsfolie på apparatet eller direkte på bunden af ovnrummet.
  – Hæld ikke vand direkte ind i det varme apparat.
  – Hold ikke fugtige fade og madvarer i apparatet, när du har afsluttet tilberedningen.
  – Vær forsigtig, när du fjerner eller monterer tilbehøret.

• Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.

• Brug en bradepande til fugtige kager. Frugtsaft forårsager pletter, der kan være permanente.

• Stil ikke varmt kogegrej på betjeningspanelet.

• Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Dens overflade kan blive beskadiget.
• Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej.
• Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser. Løft altid disse genstande op, när du skal flytte dem på kogesektionen.
• Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke bruges til andre formål, f.eks. rumopvarmning.

• Sluk for apparatet inden vedligeholdelse.
  Tag stikket ud af kontakten.
• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.

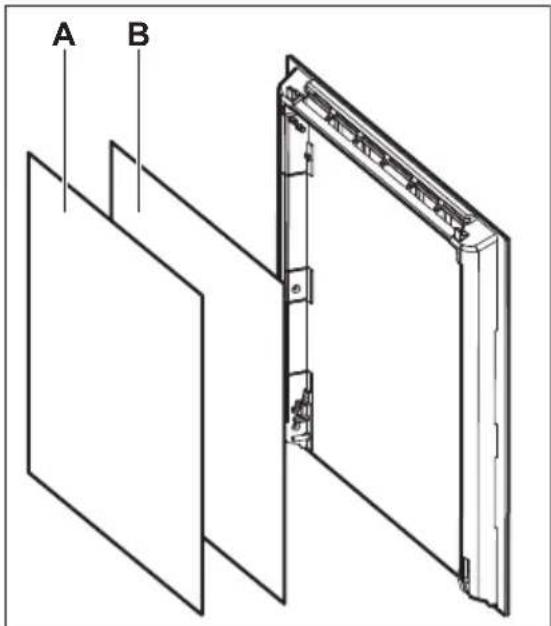

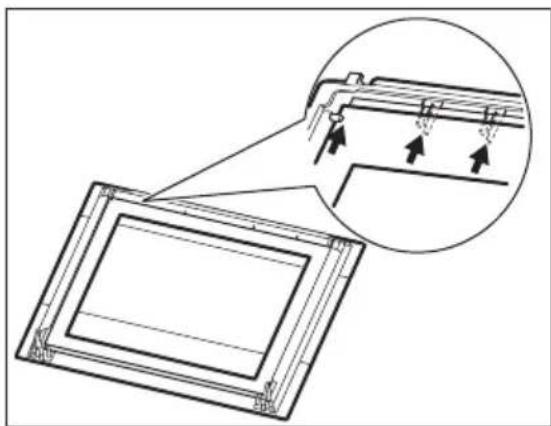

• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
• Vær forsigtig, när du tager lågen af apparatet. Døren er tung!
• Fedt og madrester i apparatet kan skabe brand.
• Rengør jævnligt apparatet for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på emballagen.

- Rengør ikke katalytisk emalje (hvis relevant) med nogen form for rengøringsmiddel.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

- Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

- Dette produkt indeholder en lyskilde i energieffektivitetsklasse G.

- Brug kun lamper med de samme specifikationer.

2.6 Service

- Kontakt det autoriserede servicecenter for at få repareret apparatet.

- Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan produktet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.
• Fjern lågelåsen for at forhindre, at børn og kæledyr bliver fanget i apparatet.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

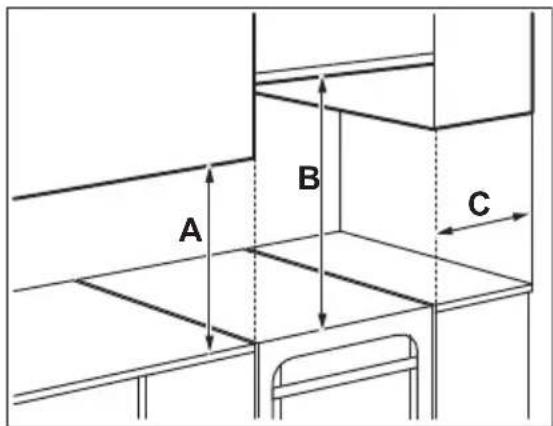

3.1 Placering af apparatet

Det fritstående apparat kan monteres med elementer på en eller to sider og i hjørnet.

Se tabellen for minimale monteringsafstande.

A B C

Minimumsafstande

Mål mm

A 400

B 650

C 150

3.2 Tekniske data

Spænding 230 V

Frekvens 50 - 60 Hz

Apparatklasse 1

Mål mm

Højde 902

Bredde 600

Dybde 600

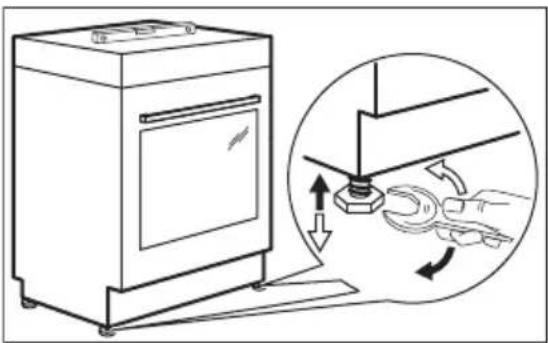

3.3 Justering af apparatet

Brug de små fødder under apparatet til at nivellere apparatets overflade i forhold til de andre køkkenelementer.

3.4 Tippesikring

Indstil apparatets højde og område, før tippesikringen monteres.

FORSIGTIG!

Sørg for at montere tippesikringen i korrekt højde.

Sørg for, at overfladen bag apparatet er glat.

Tippesikringen skal monteres. Hvis du ikke installerer den, kan apparatet vælte.

Apparatet har symbolet vist på billedet (hvis relevant) for at minde dig om installationen af tippesikringen.

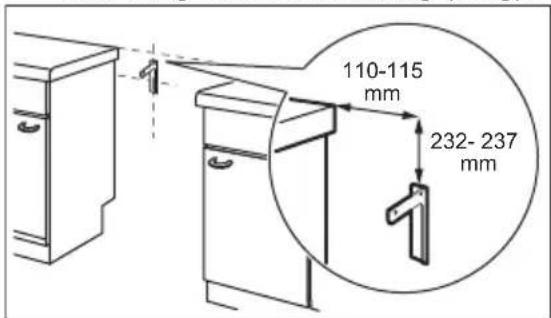

1. Montér tippesikringen 232–237 mm nede fra apparatets øverste overflade og 110–115 mm fra siden af apparatet i det runde hul på et beslag. Skru den i massivt materiale, eller brug evt. forstærkning (væg).

110-115 mm 232-237 mm

1. Hullet sidder på venstre side bag på apparatet. Løft apparatets forside, og stil det ind i midten af mellemrummet mellem køkkenelementerne. Hvis afstanden mellem køkkenelementerne er større end komfurets bredde, skal afstanden justeres, sådan at komfuret står i midten.

Hvis du har ændret komfurets mål, skal tippesikringen nivelleres korrekt.

FORSIGTIG!

Hvis afstanden mellem køkkenelementerne er større end komfurets bredde, skal afstanden justeres, sådan at komfuret står i midten.

3.5 Elektrisk installation

ADVARSEL!

Producenten påtager sig intet ansvar, hvis forholdsreglerne i kapitlerne om sikkerhed ikke følges.

Dette apparat er forsynet med et stik eller en strømledning.

ADVARSEL!

Inden du tilslutter netkablet til terminalen, skal du måle spændingen mellem faserne i husets netværk. Se derefter tilslutningsmærket på bagsiden af apparatet for at bruge den korrekte el-installation. Denne fremgangsmåde forhindrer installationsfejl og beskadigelse af apparatets elektriske komponenter.

Anvendelige kabeltyper til forskellige faser:

Fase Mindste kabel-størrelse

1 3x6,0 mm2

3 med neutral 5x1,5 mm2

ADVARSEL!

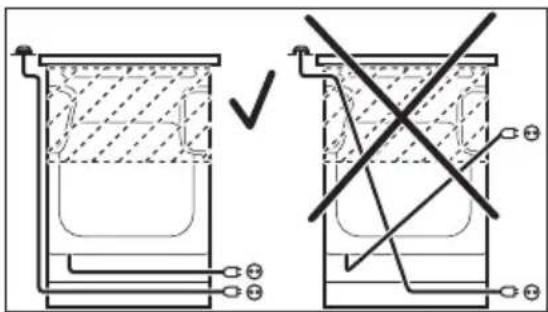

El-kablet må ikke røre den del af apparatet, som er gråskraveret på illustrationen.

4.1 Oversigt over apparatet

1 2 3 4 5 6 7 8 9 10

1 Knapper til kogesektion
2 Temperaturindikator/-symbol
3 Termostatknap
4 Funktionsvælger for ovnfunktioner
5 Kogesektionslampe/symbol/kontrollampe
6 Varmelegeme
7 Ovnpære
8 Ventilator
9 Ovnribber, udtagelige
10 Rillepositioner

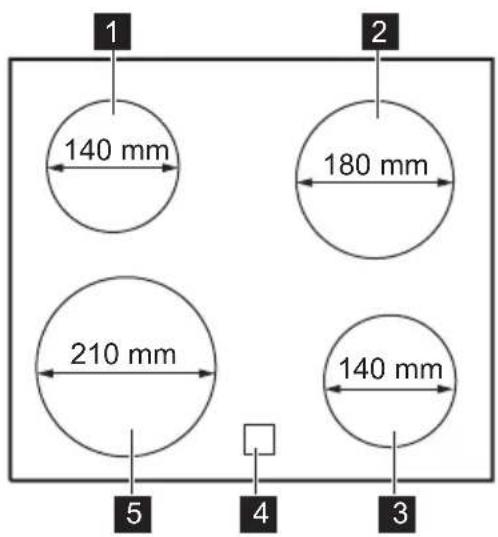

4.2 Oversigt over kogepladens overflade

1 140 mm 2 180 mm 210 mm 140 mm 5 4 3

1 Kogezone, 1200 W
2 Kogestone, 1700 W
3 Kogezone, 1200 W
4 Restvarmeindikator
5 Kogestone, 2300 W

4.3 Tilbehør

• Grillrist
Til kogegrej, kageforme, stege.

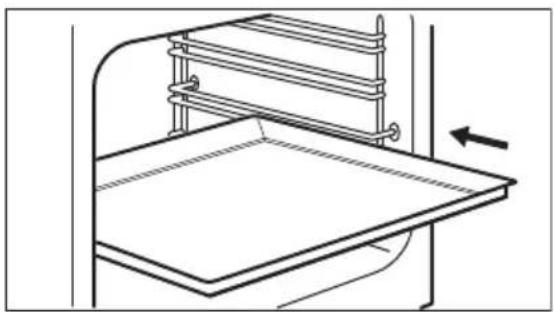

- Bageplade
Til kager og småkager.
- Grill-/bradepande
Til at bage og stege eller som en pande til opsamling af fedt.

• Opbevaringsskuffe
Opbevaringsskuffen er under ovnrummet.
• Kondensopsamler
Til opsamling af kondensvand dannet under brug af ovnen.

5. F∅R BRUG F∅RSTE GANG

ADVARSEL!

Se kapitlerne om sikkerhed.

5.1 Rengøring før ibrugtagning

Fjern al tilbehøret og de udtagelige ovnribber fra ovnen.

Gør ovnen og tilbehøret rent, inden du tager det i brug.

Anbring tilbehør og udtagelige ovnribber i deres oprindelige positioner.

5.2 Forvarmning

Forvarm den tomme ovn, inden du tager den i brug.

1. Indstil funktionen . Indstil den maksimale temperatur.
2. Lad ovnen være tændt i 1 time.
3. Indstil funktionen .Indstil maks. temperaturen. Den maksimale temperatur for denne funktion er 210 °C.
4. Lad ovnen være tændt i 15 minutter.
5. Sluk for ovnen, og lad den køle ned. Tilbehøret kan blive varmere end normalt. Ovnen kan udsende lugt og røg. Sørg for, at der er tilstrækkelig udluftning i rummet.

5.3 Mekanisk dørlås

Lågen kan ikke åbnes af børn.

Åbning af ovnlågen:

Den mekaniske dørlås annulleres ikke, när der slukkes for apparatet.

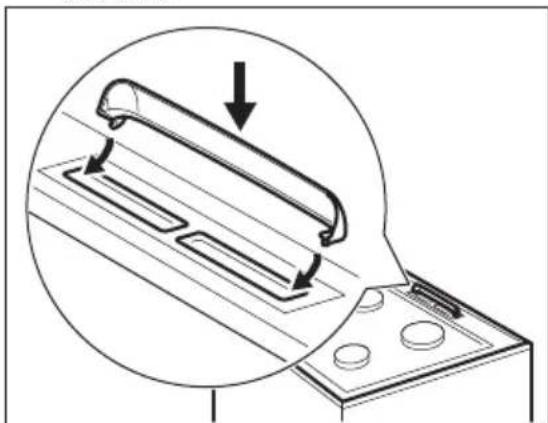

5.4 Montering af dæksel til dampudsugning

1. Anbring dækslets kroge under den forreste kant til dampudløbets huller.
2. Skub bagkanten ned for at fastlåse dækslet.

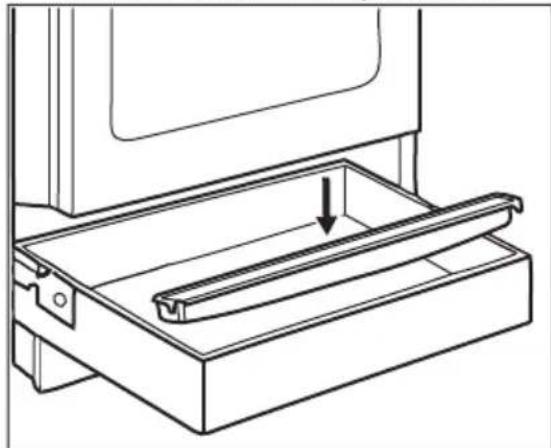

1. Anbring kondensopsamleren på forsiden af opbevaringsskuffen.

Se kapitlerne om sikkerhed.

6.1 Beskrivelse af kogezoner

Kogezonerne er udstyret med termostat og fungerer sporadisk (slukkes og tændes igen) afhængigt af det valgte varmetrin.

6.2 Varmetrin

Symbol-er	Funktion
0	Sluk-position
$	Holde varm
1 - 9	Varmeindstillinger

Brug restvarmen til at reducere energiforbruget. Sluk for kogepladen ca. 5 - 10 minutter før tilberedningen er afsluttet.

Drej knappen for den valgte kogezone til en nødvendig varmeindstilling. Kontrollampen giver sig til at lyse. Afslut tilberedningen ved at dreje knappen til sluk-positionen.

Hvis alle kogezonerne er deaktiverede, slukker kontrolindikatoren.

6.3 Brug af den simple kogezone

For at bruge en simpel kogezone skal du dreje den relevante knap til en af de følgende positioner: 1-9.

For varmetrin 1-3 forbliver zonen rød i ca. 2-3 sekunder og deaktiveres derefter.

Zonen fungerer ved dens maksimale effektniveau, när du indstiller varmetrinnet til 8 eller 9.

6.4 Restvarmeindikator

ADVARSEL!

Så længe kontrollampen er tændt, er der risiko for forbrændinger ved restvarme.

Kontrollampen tændes, når en kogezone er varm, men den virker ikke, hvis strømmen afbrydes.

• for de tilstødende kogezoner, selv hvis du ikke bruger dem,
• när varmt kogegrej står på kold kogezone,
• når kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, när kogezonen er kølet af.

7. KOGESEKTION - TIPS OG RÅD

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Kogegrej

Madlavningsresultaterne afhænger af kogegrejets materiale

- anbefalet: aluminium, kobber

- ikke anbefalet: rustfrit stål, støbejern, glas

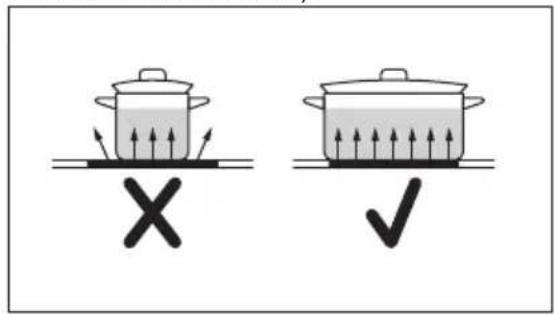

Bunden af kogegrejet skal være så tyk og plan som mulig. Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.

Brug ikke kogegrej på den keramiske kogesektion, der har bunde med kraftige kanter eller rande, f.eks. gryder af støbejern. Disse kan ridse eller skramme kogesektionens overflade permanent.

Kogegrej af emaljeret stål eller med aluminium- eller kobberbund kan give misfarvninger på glaskeramikoverfladen.

For at spare energi og sikre, at kogesektionen fungerer korrekt, skal kogegrejets bund have en passende minimal diameter (mindst den samme som zonediameteren).

Data i tabellen er kun vejledende.

Varmetrin Anvendes til: Tid		Råd(min.)
§ - 1	At holde færdigtilberedt mad varm.	efter behov	Læg et låg på kogegrejet.
1 - 2 Hollandaise, smelt: smør, chokolade, husblas.		5 - 25 Rør ind imellem.
1 - 2 Stivne/størkne: luftige om- eletter, bagte æg.		10 - 40 Læg låg på under tilbered- ningen.
2 - 3 Videre kogning af ris og mælkeretter, opvarmning af færdigretter.		25 - 50 Tilsæt mindst dobbelt så me- get væske som ris, rør rundt i mælkeretter midt under til- beredningen.
3 - 4 Dampning af grøntsager, fisk, kød.		20 - 45 Tilsæt et par spsk. væske.
4 - 5 Dampning af kartofler. 20 - 60 Brug højst 1⁄4 l vand til 750 g kartofler.
4 - 5 Kogning af større portioner, sammenkogte retter og sup- per.		60 - 150	Op til 3 l væske plus ingredi- enser.
6 - 7 Nænsom stegning: schnitz- ler, cordon bleu (kalvekød), koteletter, frikadeller, pølser, lever, æg, pandekager, æb- leskiver.		efter behov	Vendes undervejs.

Varmetrin Anvendes til: Tid	Råd(min.)
7 - 8 Kraftig stegning, brasede kartofler, tournedos, steaks.	5 - 15 Vendes undervejs.
9 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friture-kogning af pommes frites.

8. KOGESEKTION – VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Generelle oplysninger

• Rengør kogesektionen efter hver brug.
• Brug altid kogegrej med en ren bund.
• Ridser eller mørke pletter på overfladen har ingen betydning for kogepladens funktion.
• Brug et specielt rengøringsmiddel til overfladen på kogesektionen.
• Brug en speciel skraber til glasset.

8.2 Rengøring af kogesektionen

- Fjern straks: smeltet plast, plastfolie, sukker og mad med sukker. Ellers kan

snavs forårsage skader på kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen.

- Fjernes, når apparatet er kølet tilstrækkeligt ned: Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogepladen af med en blød klud efter rengøring.

- Fjern metalskinnende misfarvning: brug en blanding af bagepulver og citronsaft eller eddike.

9. OVN - DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

1. Drej ovnens funktionsvælger for at vælge en ovnfunktion.
2. Drej temperaturvælgeren for at vælge temperaturen.
   Lampen tændes, när ovnen er i gang.
3. Ovnen slukkes ved at sætte knapperne for ovnfunktionerne og temperaturen på sluk-stillingen.

9.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

9.3 Ovnfunktioner

Symbol	Ovnfunktion Applikation
[6784]	Sluk-position Ovnen er slukket.
	Over-/undervarme Til bagning og stegning af mad på én ovnrille.
	Grillstegning Til grillstegning af flade madvarer og til ristning af brødDen maksimale temperatur for denne funktion er 210 °C.
	Undervarme Til bagning af kager med sprød bund og til hen-kogning.
	Varmluft Til samtidig stegning eller stegning/bagning af mad, der skal have samme tilberedningstemperatur, på flere riller end én, uden at de forskelligeretter får afsmag af hinanden.
	Optøning Til optøning af mad (grøntsager og frugt). Optø-ningstiden afhænger af mængde og omfang af de de frosne madvarer.Termostatknappen skal stå i slukket position for at kunne bruge denne funktion.
	Bagning med damp Denne funktion er beregnet til at spare energi under madlavning. Se kapitlet "Nyttig oplysninger og råd", Bagning med damp, for at få oplysninger om tilberedning. Ovndøren bør være lukket under til-beredningen, så funktionen ikke afbrydes, og for at sikre, at ovnen fungerer med den højeste energieffektivitet, der er mulig. Når du bruger denne funktion, kan temperaturen i ovnummet variere fra den indstillede temperatur. Varmeeffekten kan blive reduceret. Få generelle anbefalinger til energibesparelser i kapitlet "Energieffektivitet", Ovn - Energibesparelse. Denne funktion blev anvendt til at overholde energieffektivitetsklassen i overensstemmelse med EN 60350-1.

10. OVN - BRUG AF TILBEH∅RET

ADVARSEL!

Se kapitlerne om sikkerhed.

10.1 Isætning af tilbehøret

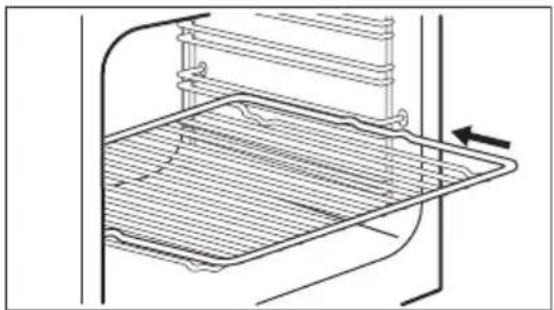

Grillrist:

Sæt risten ind mellem skinnerne ud for den valgte rille.

Bakke:

Skub ikke bagepladen helt hen til ovnrummets bagvæg. Det forhindrer varmen i at cirkulere rundt om pladen. Maden kan være brændt, især i bagepladens bageste del.

Se kapitlerne om sikkerhed.

Tabellernes temperaturer og bagetider er kun vejledende. De afhænger af opskrifterne samt af kvaliteten og mængden af de anvendte ingredienser.

11.1 Generelle oplysninger

Apparatet har fire ribber. Tæl ovnrillerne fra bunden af ovnen.

Ovnen har et specielt system, der cirkulerer luften og konstant genbruger dampen. Med dette system kan du tilberede mad i et miljø med damp og holde maden blød og sprød udenpå. Det reducerer tilberedningstiden og energiforbruget til et minimum.

Skub bakken eller bradepanden ind mellem ovnribbens skinner. Sørg for, at den ikke rør ovnens bagvæg.

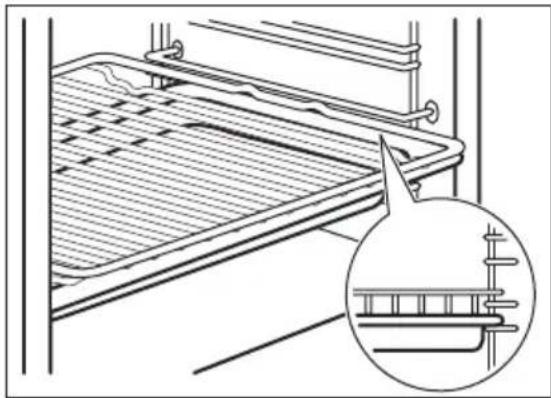

Grillrist og den dybe bradepande sammen:

Skub den dybe bradepande ind mellem ovnribbernes skinner og grillristen på skinnerne ovenover.

Dampen kan sætte sig som fugt i ovnen eller på ovnruderne. Det er normalt. Stå altid tilbage fra apparatet, när du åbner apparatets läge under tilberedning. For at mindske kondenseringen skal du betjene apparatet i 10 minutter inden tilberedning.

Tør fugten af efter hver brug af apparatet.

Stil ikke genstandene direkte på apparatets bund, og læg ikke aluminiumsfolie på delene, når du laver mad. Det kan ændre bageresultaterne og beskadige emaljen.

11.2 Bagning

Bagetiden kan kan forlænges med 10 – 15 minutter, när du bager på mere end én ribbe.

Kager og bagværk med forskellig højde kan brune ujævnt. Der er ikke nødvendigt at ændre temperaturindstillingen, hvis der sker en ujævn bruning. Forskellene udlignes under bagning.

Plader i ovnen kan blive forvredet under bagning. Pladerne retter sig ud, når de er kølet af.

11.3 Bagning af kager

Ovndøren må først åbnes, när 3/4 af den indstillede tilberedningstid er gået.

Hvis du bruger to bageplader samtidigt, skal du holde ét tomt niveau mellem dem.

11.4 Tilberedning af kød og fisk

Brug en bradepande til meget fedtholdig mad for at forhindre, at ovnen får permanente pletter.

Lad kødet hvile i ca. 15 minutter, før der skæres i det, så saften ikke siver ud.

Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre dannelse af røg.

11.5 Tilberedningstid

Tilberedningstiderne afhænger af typen af mad, konsistens og volumen.

Se, hvordan det går, mens maden tilberedes. Find de bedste indstillinger (varmetrin, tilberedningstid osv.) til dit kogegrej, opskrifter og mængder, når du bruger dette apparat.

11.6 Over-/undervarme

Madvare Mængde(g)	Temperatur Tid (min.) Ovnrille Tilbehør(°C)
Flad kage 1)	1000 160 - 170 30 - 35 2 bageplade
Æblekage med gær	2000 170 - 190 40 - 50 3 bageplade
Bradepandeka-ge	1500 160 - 170 45 - 55 2)	2 bageplade
Kylling, hel 1350	200 - 220 60 - 70 2 grillrist
		1 bageplade
Fjerkræ, halve-ret	1300 190 - 210 35 + 30 3 grillrist
		1 bageplade
Svinekotelet 600	190 - 210 30 - 35 3 Grillrist
		1 bageplade
Flan 3)	800 230 - 250 10 - 15 2 bageplade
Fyldt kage med gær 4)	1200 170 - 180 25 - 35 2 bageplade
Madvare Mængde(g)	Temperatur (°C)	Tid (min.) Ovnrille Tilbehør
Pizza 1000 200 - 220 25 - 35 2 bageplade
Kvarkkage 2600	170 - 190 60 - 70 2 bageplade
Schweizisk æbletærte4)	1900 200 - 220 30 - 40 1 bageplade
Julekage4)	2400 170 - 180	55 - 655)	2 bageplade
Quiche Lorrai-ne4)	1000 220 - 230 40 - 50 1 1 rund plade		(diameter: 26 cm)
Bondebrød6)	750 + 750 180 - 200 60 - 70 1 2 lette plader		(længde: 20 cm)
Rumænsk sandkage1)	600 + 600 160 - 170 40 - 50 2 2 lette plader		(længde: 25 cm) på samme ovn- rille
Rumænsk sandkage - traditionel	600 + 600 160 - 170 30 - 40 2 2 lette plader		(længde: 25 cm) på samme ovn- rille
Gærboller4)	800 200 - 210 10 - 15 2 bageplade
Roulade1)	500 150 - 170 15 - 20 1 bageplade
Marengs 400 100 - 120 40 - 50 2 bageplade
Æblekage m. smuldredej4)	1500 180 - 190 25 - 35 3 bageplade
Smørkage1)	600 180 - 200 20 - 25 2 bageplade
1) Forvarm ovnen i 10 minutter.2) Lad kagen stå i ovnen i 7 minutter, når du har slukket for apparatet.3) Forvarm ovnen i 20 minutter.4) Forvarm ovnen i 10 - 15 minutter.5) Lad kagen stå i ovnen i 10 minutter, når du har slukket for apparatet.6) Indstil temperaturen til 250 °C og forvarm ovnen i 18 minutter.

11.7 Varmluft

Mad Mængde(g)	Temperatur (°C)	Tid (min.)	Ovnrille Tilbehør
Flade kager1)	1000 150	30	2	bageplade

Mad Mængde(g)	Temperatur (°C)	Tid (min.) Ovnrille Tilbehør
Flade kager1)	1000+ 1000	155 40 1 + 3 bageplade
Æblekage med gær	2000 170 - 180 40 - 50 3 bageplade
Bradepandeka-ge	1200 150 - 160	30 - 352)	2 bageplade
Kylling, hel 1400	180 55 2 grillrist
			1 bageplade
Flæskesteg 800	170 - 180 45 - 50 2 grillrist
			1 bageplade
Fyldt kage med gær	1200 150 - 160 20 - 30 2 bageplade
Pizza 1000	200 - 210 30 - 40 1 + 3 bageplade
	+ 1000
Pizza 1000 190 - 200 25 - 35 2 bageplade
Kvarkkage	2600 160 - 170 40 - 50 1 bageplade
Schweizisk æbletærte3)	1900 180 - 200 30 - 40 2 bageplade
Engelsk juleka-ge3)	2400 150 - 160	35 - 402)	2 bageplade
Quiche lorrai-ne3)	1000 190 - 210 30 - 40 1 1 rund plade		(diameter:26 cm)
Bondebrød 4)	750 + 750	160 - 170 40 - 50 1 bageplade
Rumænsk sandkage3)	600 + 600	155 - 165 40 - 50 2 2 lette plader	(længde:25 cm) på samme ovn-rille
Rumænsk sandkage - traditionel	600 + 600	150 - 160 30 - 40 2 2 lette plader	(længde:25 cm) på samme ovn-rille
Gærboller1)	800 190 15 3 bageplade
Gærboller 5)	800 + 800	190 15 1 + 3 bageplade

Mad Mængde(g)	Temperatur (°C)	Tid (min.) Ovnrille Tilbehør
Roulade1)	500 150 - 160 15 - 20 3 bageplade
Marengs 400 110 - 120 30 - 40 2 bageplade
Marengs 400 + 400 110 - 120 45 - 55 1 + 3 bageplade
Æblekage m. smuldredej	1500 160 - 170 25 - 35 3 bageplade
Sandkage1)	600 150 - 160 25 - 35 2 bageplade
Smørkage1)	600 + 600 160 - 170 25 - 35 1 + 3 bageplade

1) Forvarm ovnen i 10 minutter.

2) Lad kagen stå i ovnen i 7 minutter, när du har slukket for apparatet.

3) Forvarm ovnen i 10–15 minutter.

4) Indstil temperaturen til 250 °C og forvarm ovnen i 10 - 20 minutter.

5) Forvarm ovnen i 15 minutter.

11.8 Bagning med damp 📋

Madvare Tempe-	ratur(°C)	Tid(min.)	Ovnrille	Tilbehør
Brød og pizza
Boller 190 25 - 30 2 bageplade eller grill-/bradepande
Boller 200 40 - 45 2 bageplade eller grill-/bradepande
Frossen pizza 350 g	190 25 - 35 2 grillrist
Kager på bageplade
Roulade	180 20 - 30 2 bageplade eller grill-/bradepande
Brownie	180 35 - 45 2 bageplade eller grill-/bradepande
Kager i form
Soufflé	210 35 - 45 2 seks keramiske ramekiner på grillrist
Sukkerbund til tærte	180 25 - 35 2 flanform på grillrist
Formkage	150 35 - 45 2 kageform på grillrist
Fisk
Fisk i poser 300 g 180 25 - 35 2 bageplade eller grill-/bradepande
Hel fisk 200 g 180 25 - 35 2 bageplade eller grill-/bradepande
Fiskefilet 300 g 180 30 - 40 2 pizzaform på rist
Kød
Kød i pose 250 g 200 35 - 45 2 bageplade eller grill-/bradepande
Kødspid 500 g 200 30 - 40 2 bageplade eller grill-/bradepande
Småt bagværk
Cookies 170 25 - 35 2 bageplade eller grill-/bradepande
Macaroner 170 40 - 50 2 bageplade eller grill-/bradepande
Muffins 180 30 - 40 2 bageplade eller grill-/bradepande
Salt kiks 160 25 - 35 2 bageplade eller grill-/bradepande
Småkager af mørdej 140 25 - 35 2 bageplade eller grill-/bradepande
Tarteletter 170 20 - 30 2 bageplade eller grill-/bradepande
Vegetarisk
Blandede grøntsager i pose 400 g	200 20 - 30 2 bageplade eller grill-/bradepande
Omelet 200 30 - 40 2 pizzaform på rist
Grøntsager på bakke 700 g	190 25 - 35 2 bageplade eller grill-/bradepande

Mad Funktion	Tempe-	ratur (°C)	Tilbehør	Ovnrille	Tid (min.)
Små kager i form (16 stk./plade)	Over-/under-varme	160	bageplade	3	20 - 30

Mad Funktion Tempe-		Tilbehør Ovnrille Tid
		ratur(°C)	(min.)
Små kager i form(16 stk./plade)	Varmluft 150 bageplade 3 20 - 30
Æbletæerte (2 for-me, ∅20 cm, for-skudt på skrå)	Over-/under-varme	190 grillrist 1 65 - 75
Æbletæerte (2 for-me, ∅20 cm, for-skudt på skrå)	Varmluft 180 grillrist 2 70 - 80
Fedtfattig sandka-ge	Over-/under-varme	180 grillrist 2 20 - 30
Fedtfattig sandka-ge	Varmluft 160 grillrist 2 25 - 35
Mørdejskage/kage-snitter	Over-/under-varme	140 bageplade 3 15 - 30
Mørdejskage/kage-snitter	Varmluft 140 bageplade 3 20 - 30
Toast1)	Grillstegning maks. grillrist 2 2 - 5
Burgerbøf2)	Grillstegning maks. grillrist 3 15 - 20		første si-de; 15 -20 an-den side

1) Forvarm ovnen i 5 minutter.
2) Forvarm ovnen i 10 minutter.

12. OVN - VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

12.1 Bemærkninger om rengøring

Rengør forsiden af ovnen med en blød klud med varmt vand og et neutralt rengøringsmiddel.

For at rengøre metaloverflader skal du bruge et dedikeret rengøringsmiddel.

Rengør ovnrummet efter hver brug. Ophobning af fedt eller andre madrester kan medføre brand. Risikoen er højere for grillpanden.

Rengør alt tilbehør efter hver brug, og lad det tørre. Brug en blød klud med varmt vand og et rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen.

Fastsiddende snavs fjernes med et specielt ovnrensemiddel.

Rengør ikke slip let-tilbehøret med slibende rengøringsmiddel eller genstande med skarpe kanter.

12.2 Ovne af rustfrit stål eller aluminium

Rengør kun ovnlågen med en fugtig klud eller svamp. Tør efter med en blød klud.

Brug aldrig ståluld, syre eller slibende midler. De kan beskadige ovnens udvendige flader. Brug samme fremgangsmåde til at rengøre ovnens betjeningspanel.

12.3 Udtagning af ovnribber

Vær forsigtig, når du fjerner ovnribberne.

1. Træk forenden af ribben væk fra sidevæggen.

1. Træk den bageste ende af ovnribben væk fra sidevæggen, og fjern den.

1 2

Montér det fjernede tilbehør i omvendt rækkefølge.

12.4 Rengøring af ovnlåge

Ovnlågen har tre ovnglas.Du kan fjerne ovnlågen og de indvendige ovnglas for at rengøre dem.

Ovnlågen kan smække i, hvis du prøver at fjerne ovnglassene, mens ovnlågen sidder på.

FORSIGTIG!

Brug ikke apparatet uden ovnglasset.

1. Åbn lågen helt, og hold begge hængsler.

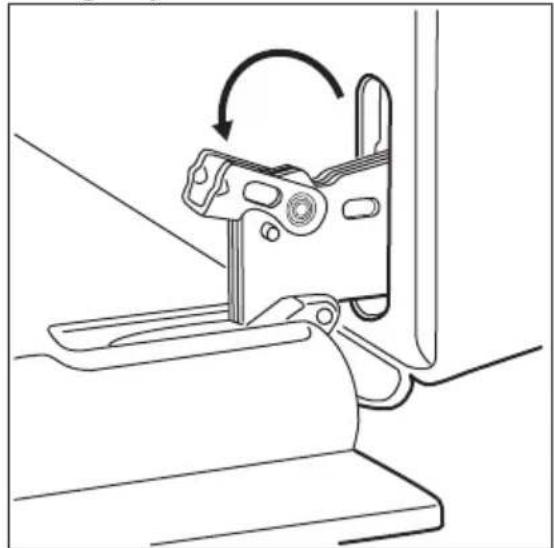

1. Løft armene helt på begge hængsler, og drej dem.

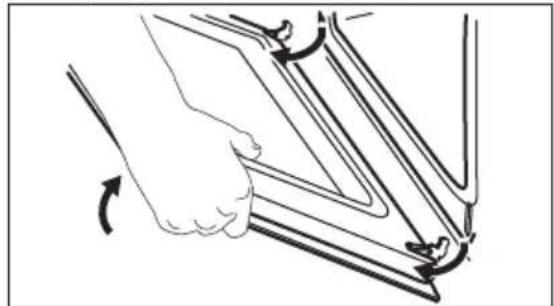

1. Sæt ovnlågen halvvejs i første åbne position. Løft og træk den så fremad, og tag den ud af lejerne.

1. Læg lågen på et fast underlag med et blødt stykke stof under.

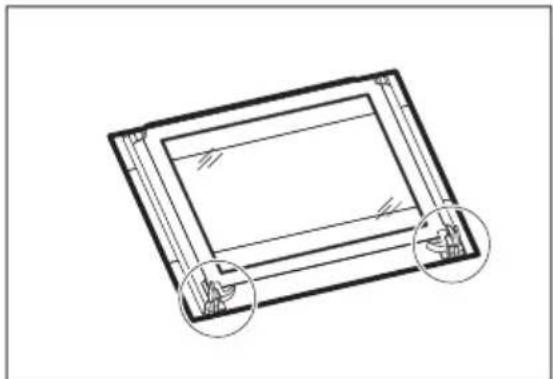

1. Udløs låsesystemet, så ovnglassene kan tages ud.

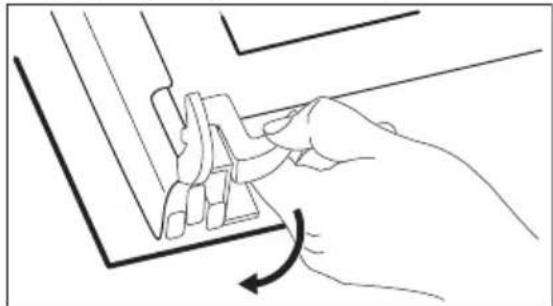

1. Drej de to holdere 90°, og tag dem ud af deres leje.

90°

1. Løft forsigtigt et ovnglas ad gangen og fjern det. Start fra det øverste ovnglas.


1 2

1. Rengør glassene med vand og sæbe. Tør ovnglassene omhyggeligt. Ovnglasset må ikke komme i opvaskemaskinen.

Når rengøringen er udført, skal ovnglasset og ovnlågen monteres. Udfør ovennævnte trin i omvendt rækkefølge.

Sørg for at sætte ovnglassene (A og B) på plads i den rigtige rækkefølge.

A B

Sørg for at sætte det midterste ovnglas korrekt i lejerne.

12.5 Udtagning af skuffen

ADVARSEL!

Opbevar ikke brændbare genstande (såsom rensesvampe, plasticposer, grillhandsker, papir eller rensesprays) i skuffen. Når du bruger ovnen kan skuffen blive varm. Der er risiko for brand.

Opbevaringsskuffen under ovnen kan tages ud for at lette rengøringen.

1. Træk kurven så langt ud, den kan komme.

1. Løft skuffen langsomt.
2. Træk skuffen helt ud

Montér skuffen i modsat rækkefølge.

1. Sluk for ovnen. Vent, til ovnen er kold.
2. Tag stikket ud af kontakten.
3. Læg en klud i bunden af ovnrummet.

Bagbelysningen

1. Drej pærens glasdæksel for at fjerne det.
2. Rengør glasdækslet.
3. Udskift pæren med en passende 300 °C varmefast pære.
4. Montér glasdækslet.

12.6 Udskiftning af pæren

ADVARSEL!

Risiko for elektrisk stød.

Pæren kan være varm.

13. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

13.1 Hvad gør du, hvis ...

Problem Mulig årsag Afhjælpning
Du kan ikke tænde for op- vaskemaskinen.	Apparatet er ikke tilsluttet lysnettet, eller også er denttilsluttet forkert.	Kontrollér, om apparatet er tilsluttet korrekt til lysnettet.
Sikringen er sprunget. Kontrollér, om sikringen er		årsagen til fejlen. Kontakt en kvalificeret elektriker, hvis sikringen springer flere gange i træk.
Kogesektionen kan ikke tændes eller betjenes.	Sikringen er sprunget. Tænd for kogesektionen igen, og indstil varmetrin- net på under 10 sekunder.
Restvarmeindikator tænder ikke.	Zonen er ikke varm, fordi den kun har været tændt i kort tid.	Kontakt et autoriseret ser- vicecenter, hvis zonen har været i drift tilstrækkeligt længe til at være varm.
Ovnen opvarmes ikke. Ovnen er slukket. Tænd for ovnen.
De nødvendige indstillinger er ikke indstillet.		Sørg for, at indstillingerne er korrekte.
Pæren ikke lyser. Pæren er defekt. Udskift pæren.
Der samler sig damp og kondensvand på maden og i ovnrummet.	Du har ladet retten stå i ovnen for længe.	Lad ikke maden stå i ovnen længere end 15 - 20 minutter efter tilberedningen.
Det tager for lang tid at til-berede maden, eller den bliver for hurtigt færdig.	Temperaturen er for lav el-ler for høj.	Indstil om nødvendigt tem-peraturen. Følg vejlednin-gen i brugervejledningen.

13.2 Servicedata

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på maskinens typeskilt. Typeskiltet sidder på ovnens frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.) ....

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIV

14.1 Produktoplysninger for kogesektion i overensstemmelse med EU 66/2014

Identifikation af model	LKR620001W
Type koge-sektion	Kogesektion i fritstående komfur
Antal kogezo-ner	4
Opvarmnings-teknologi	Keramisk kogeplade
Diameter af runde kogezo-ner (∅)	Bageste venstre	14,0 cm
	Bageste højre	18,0 cm
	Forreste højre	14,0 cm
	Forreste venstre	21,0 cm
Energiforbrug per kogezone (EC electric cooking)	Bageste venstre	188,3 Wh/kg
	Bageste højre	182,1 Wh/kg
	Forreste højre	188,3 Wh/kg
	Forreste venstre	180,8 Wh/kg
Kogesektionens energiforbrug (EC electric hob) 184,9 Wh/kg

EN 60350-2 – Elektroniske husholdningsapparater til madlavning – Del 2: Kogesektioner – Metoder til måling af ydeevne.

14.2 Kogesektion - Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

- Når du opvarmer vand, bør du kun bruge den nødvendige mængde.

• Læg altid låg på kogegrejet, hvis det er muligt.
• Inden du aktiverer kogezonen, skal du stille kogegrejet på den.
• Kogegrejets bund skal have den samme diameter som kogezonen.
• Sæt det mindre kogegrej på de mindre kogezoner.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller for at smelte den.

14.3 Produktinformation for ovne og produktinformationsark\*

Leverandørens navn Electrolux

Identifikation af model LKR620001W 943005280

Energieffektivitetsindeks 94.9

Energieffektivitetsklasse A

Energiforbrug med en standardmængde, alminde- 0,84 kWh/cykluslig tilstand

Energiforbrug med en standardmængde, blæsert- 0,75 kWh/cyklusvungen tilstand

Antal ovnrum 1

Varmekilde Elektricitet

Volumen 57 l

Type ovn Ovn i fritstående komfur

Vægt 47.0 kg

* For EU ifølge EU-forordninger 65/2014 og 66/2014.For Hviderusland ifølge STB 2478-2017, bilag G; STB 2477-2017, bilag A og B.For Ukraine ifølge 568/32020.

Energieffektivitetsklasse gælder ikke for Rusland.

EN 60350-1 - Elkogeapparater til husholdning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

14.4 Ovn - Energibesparelse

Ovnen indeholder funktioner, som hjælper dig med at spare energi ved daglig madlavning.

Sørg for, at ovnlågen er lukket, när ovnen bruges. Åbn ikke lågen for ofte

under tilberedningen. Hold dørpakningen ren og sørg for, at den sidder godt fast.

Brug køkkengrej af metal for at øge energibesparelsen.

Forvarm om muligt ikke ovnen inden tilberedning.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder nogle få retter på én gang.

Tilberedning med blæser

Brug om muligt tilberedningsfunktionerne med blæser for at spare energi.

Restvarme

Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til minimum 3 - 10 min. inden afslutningen af tilberedningen. Restvarmen i ovnen bliver ved med at tilberede maden.

Brug restvarmen til at opvarme andre retter.

Hold maden varm

Vælg den lavest mulige temperaturindstilling for at bruge restvarme og holde et måltid varmt.

Bagning med damp

Denne funktion er beregnet til at spare energi under madlavning. Få yderligere oplysninger i kapitlet "Ovn - Daglig brug", Ovnfunktioner.

15. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater.

Kasser ikke apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland

SISÄLTÖ

1. TURVALLISUUSTIEDOT.... 30
2. TURVALLISUUSOHJEET 32
3. ASENNUS.... 35
4. TUOTEKUVAUS....37
5. ENNEN ENSIKÄYTTÖÄ 38
6. KEITTOTASO - PÄIVITTÄINEN KÄYTTÖ....39
7. KEITTOTASO - VIHJEITÄ JA VINKKEJÄ 40
8. KEITTOTASO - HOITO JA PUHDISTUS.... 41
9. UUNI - PÄIVITTÄINEN KÄYTTÖ 41
10. UUNI - LISÄVARUSTEIDEN KÄYTTÄMINEN....42
11. UUNI - NEUVOJA JA VINKKEJÄ....43
12. UUNI - HOITO JA PUHDISTUS.... 49
13. VIANMÄÄRITYS....52
14. ENERGIATEHOKKUUS....53
15. YMPÄRISTÖNSUOJELU.... 55

SINUN PARHAAKSESI
