BRUGSANVISNING HOB690FMF ELECTROLUX

DA Kogesektion Brugsanvisning 2

Tak fordi du købte et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger den, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores hjemmeside for at:

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Registrér dit produkt for at få bedre service:

www.registerelectrolux.com

Køb tilbehør, forbrugsvarer og originale reservedele til dit apparat:

www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data klar, når du kontakter vores autoriserede servicecenter: Model, PNC, serienummer.

Oplysningerne findes på typeskiltet.

Advarsel/forsigtig-sikkerhedsanvisninger

Generelle oplysninger og råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation

eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og andre udsatte personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
• Børn mellem 3 og 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.
• Børn på under 3 år skal holdes på afstand af apparatet, med mindre de overvåges konstant.
  • Børn må ikke lege med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. Tilgængelige dele kan blive meget varme under brugen.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligholdelse på apparatet uden opsyn.

1.2 Generelt om sikkerhed

- ADVARSEL: Apparatet og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.

- ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan muligvis resultere i brand.

- Forsøg ALDRIG at slukke en brand med vand, men sluk for apparatet og dæk den åbne ild til med f.eks. et låg eller et brandtæppe.

- FORSIGTIG: Apparatet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller

være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk.

- FORSIGTIG: Tilberedningsprocessen skal overvåges. En kortvarig tilberedningsproces skal overvåges kontinuerligt.

- ADVARSEL: Fare for brand: Opbevar ikke genstande på kogefladerne.

- Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på kogesektionen, da de kan blive meget varme.

- Brug ikke apparatet, inden det monteres i den indbyggede struktur.

- Undlad at bruge en damprenser til at rengøre apparatet.

- Efter brug skal der slukkes for kogesektionen med funktionsvælgeren - stol ikke på gryderegistreringen.

- Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra ledningsnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra stømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.

- Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, et autoriseret serviceværksted eller en tekniker med tilsvarende kvalifikationer.

- ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

ADVARSEL!

Risiko for skader på mennesker eller apparat.

- Fjern al emballagen.

• Undlad at installere eller bruge et beskadiget apparat.
• Følg installationsvejledningen, der følger med apparatet.
• Mindsteafstanden til andre apparater og enheder skal overholdes.
  • Vær altid forsigtig, när du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
• Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt, der forårsager opsvulmen.
• Beskyt apparatets bund mod damp og fugt.
• Montér ikke apparatet op mod en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
• Hvert apparat har køleblæsere i bunden.
• Hvis apparatet installeres over en skuffe:
• Opbevar ikke små stykker eller ark papir, som kan blive suget ind, da de kan ødelægge køleblæserne eller skade kølesystemet.
  – Hold en afstand på mindst 2 cm mellem apparatets bund og dele, som opbevares i skuffen.
• Fjern evt. separatorpaneler, der er installeret i kabinettet under apparatet.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Inden apparatet tages i brug, skal du sørge for, at det er koblet fra strømforsyningen.
• Sørg for, at parametrene på typeskiltet er kompatible med de elektriske data for strømforsyningen.
• Sørg for, at apparatet installeres korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.

• Brug den korrekte netledning.

• Netledningerne må ikke være viklet sammen.

• Sørg for, at der installeres en beskyttelse mod stød.
• Kablet skal forsynes med trækaflastning.
• Sørg for, at elledningen eller stikket (hvis relevant) ikke får kontakt med det varme apparat eller varmt kogegrej, när du tilslutter apparatet til de nærmeste kontakter.
• Brug ikke adaptere til flere stik og forlængerledninger.
• Pas på, du ikke beskadiger netstikket (hvis relevant) eller ledningen. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

• Fjern al emballagen, etiketterne og den beskyttende film (hvis relevant) inden ibrugtagning.

• Dette apparat er kun til husholdningsbrug.

• Apparatets specifikationer må ikke ændres.

• Sørg for, at ventilationsåbningerne ikke er tildækkede.
• Lad ikke apparatet være uden opsyn, när der er tændt for det.

- Sæt kogezonen på "sluk", när den ikke er i brug.

- Stol ikke på grydedetektoren.

- Læg ikke bestik eller grydelåg på kogezonerne. De kan blive varme.

- Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.

- Brug ikke apparatet som arbejds- eller som frasætningsplads.

- Hvis apparatets overflade er revnet, skal apparatet øjeblikkeligt kobles fra strømforsyningen. Dette er for at forhindre elektrisk stød.

- Brugere med en pacemaker skal holde en afstand på mindst 30 cm fra induktionskogezonerne, när apparatet er i drift.

- Når du anbringer mad i varm olie, kan det sprøjte.

ADVARSEL!

Risiko for brand og eksplosion

- Fedtstoffer og olie kan udsende brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.

- De dampe, som meget varm olie udsender, kan forårsage selvantændelse.

- Brugt olie, der kan indholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges for første gang.

- Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Opbevar ikke varmt kogegrej på betjeningspanelet.
• Stil ikke et varmt grydelåg på kogesektionens glasoverflade.
• Lad ikke kogegrej koge tørt.

- Pas på, der ikke falder genstande eller kogegrej ned på apparatet. Overfladen kan blive beskadiget.

- Tænd aldrig for en kogezone, hvis den er tom, eller der står tomt kogegrej på den.

- Læg ikke aluminiumsfolie på apparatet.

- Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande, när du skal flytte dem på kogesektionen.

- Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke anvendes til andre formål, f.eks. rumopvarmning.

• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Sluk for apparatet, og lad det køle af inden rengøring.
• Kobl apparatet fra lysnettet, før der udføres vedligeholdelse.
• Undlad at bruge højtryksrenser eller damp til at rengøre apparatet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.

2.5 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele.
• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

- Kontakt din genbrugsplads ang. oplysninger om, hvordan apparatet bortskaffes korrekt.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen.

Serienummer ....

3.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, när kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

3.3 Tilslutningskabel

• Kogesektionen leveres med netkabel.

- For at udskifte det beskadigede netkabel skal du bruge kabeltypen: H05V2V2-F, som modstår en temperatur på 90 °C eller højere. Kontakt lokale servicecenter.

• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.

3.4 Montering

Hvis apparatet installeres over en skuffe, kan kogesektionens ventilation opvarme de genstande, der ligger i skuffen, under madlavningsprocessen.

4. PRODUKTBESKRIVELSE

Tryk på det rigtige symbol for at se de tilgængelige indstillinger.

Symbol Kommentar
1	➊	ON/OFF For at tænde og slukke for kogesektionen.
2	≡	Menu For at åbne og lukke Menu.
3	☐	Zonevalg For at åbne skyderen for den valgte zone.
4	- Zoneindikator For at vise for hvilken zone, skyderen er aktiv.
5	💡Symbol	- For at indstille timerfunktionerne.Kommentar
6	-	Skyder For at justere varmetrinnet.
7	P	PowerBoost For at aktivere funktionen.
8		Lås For at aktivere og deaktivere funktionen.

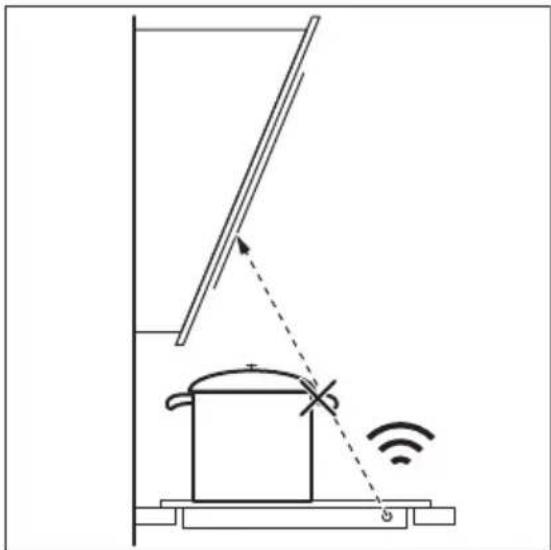

9		- Vinduet til Hob^2Hoods infrarøde signalkommunikator. Må ikke tildækkes.
10	||	Pause For at aktivere og deaktivere funktionen.
11	0 - 9 - For at vise det aktuelle varmetrin.
12		Bridge For at aktivere og deaktivere funktionen.

4.3 OptiHeat Control (3-trins restvarmeindikator)

ADVARSEL!

III / II / I Forbrændingsrisiko ved restvarme. Indikatoren viser niveauet af restvarme.

Induktionskogezoner producerer den varme, der er nødvendig til madlavningen, i selve kogegrejets bund. Glaskeramikken opvarmes af varmen i kogegrejet.

5. HURTIGVEJLEDNING

5.1 Brug af displayet

• Kun baggrundsoplyste symboler kan anvendes.
• For at aktivere et givet tilvalg skal du berøre det relevante symbol på displayet.
• Den valgte funktion aktiveres, når du slipper displayet med fingeren.
• Brug en hurtig bevægelse, eller træk fingeren langs displayet, for at rulle de tilgængelige tilvalg. Bevægelsens hastighed afgør hvor hurtigt, skærmen bevæger sig.
• Rulningen kan stoppe af sig selv, eller du kan stoppe den med det samme, hvis du berør displayet.
• Du kan ændre de fleste af de parametre, der vises på displayet, när du berører de relevante symboler.
• Du kan rulle gennem listen og/eller berøre det ønskede tilvalg for at vælge den påkrævede funktion eller tid.

• Når kogesektionen er aktiveret, og visse af symbolerne forsvinder fra displayet, kan du berøre det igen. Alle symbolerne kommer tilbage.

• For visse funktioner vises der et popup-vindue med yderligere oplysninger, när du starter dem.
  Kontrollér, inden du aktiverer funktionen, for at deaktivere popupvinduet permanent.

• Vælg først en zone for at aktivere timerfunktionerne.

Nyttige symboler for displaynavigation
OK	Bekræfter valget eller indstillingen.
<>	Går ét niveau tilbage/frem i Menu.
^	Ruller instruktionerne op/ned på displayet.
?	Aktiverer/deaktiverer tilvalgene.
×	Lukker popup-vinduet.
×	Annullerer en indstilling.

5.2 Menu struktur

Berør for at få adgang og ændre indstillingerne for kogesektionen eller

aktivere nogle funktioner. Tabellen viser den grundlæggende Menu-struktur.

Menu

Hjælp Til Tilberedning
Kogepladefunktioner Smeltning
Indstillinger Børnesikring
	Optællingstimer
	Hob^2Hood H0 - Sluk
	Opsætning Hjælp Til Tilberedning

For at gå ud af Menu skal du berøre eller den højre side af displayet, uden for popup-vinduet. For at navigere gennem Menu skal du bruge eller .

Når du berører og holder nogle af tilvalgene nede, der er tilgængelige i

Menu, vises der en kort beskrivelse. Følg tipsene for nemt at navigere gennem Menu.

Hvis du er i bunden af Menu, skal du rulle listen op og bruge <eller berøre = for at gå ud af Menu.

6. F∅R F∅RSTE ANVENDELSE

ADVARSEL!

Se kapitlerne om sikkerhed.

Når du slutter kogesektionen til nettet for første gang, skal du indstille Sprog, Lysstyrke display og Signal volume.

7. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Aktivering og deaktivering

Tryk på ⓣ1 sekund for at tænde eller slukke for kogesektionen.

7.2 Automatisk slukning

Funktionen slukker automatisk for kogesektionen, hvis:

• alle kogezoner deaktiveres,
• du ikke indstiller varmetrinnet, när kogesektionen er aktiveret,
• du spilder eller lægger noget på betjeningspanelet i mere end 10 sekunder (en gryde/pande, en klud osv.). Der udsendes et lydsignal, og kogesektionen slukkes. Fjern genstanden, eller tør betjeningspanelet af.
• kogesektionen bliver for varm (f.eks. när sovsegryden koger tør). Lad kogezonen køle af, før du bruger kogesektionen igen.
• du bruger forkert kogegrej, eller der er ikke noget kogegrej på en given zone. Det hvide kogezonesymbol blinker, og induktionskogezonen deaktiveres automatisk efter 2 minutter.
• du behøver ikke deaktivere en kogezone eller ændre varmetrinnet. Efter et stykke tid vises der en besked, og kogesektionen slukkes.

Forholdet mellem varmetrinnet og tiden efter, at kogesektionen deaktiveres:

Varmetrin Kogesektionendeaktiveres efter

1 - 2 6 timer

3 - 5 5 timer

6 4 timer

Du kan ændre indstillingen i Menu > Indstillinger > Opsætning. Der henvises til "Daglig brug".

Når du bruger Stege, deaktiveres kogesektionen efter 1,5 timer. For Sous-vide deaktiveres kogesektionen efter 4 timer.

7.3 Brug af kogezonerne

Sæt kogegrejet i midten af den valgte kogezone. Induktionskogezoner tilpasser sig automatisk til størrelserne af kogegrejets bund.

Når du stiller en gryde på den valgte kogezone, registrerer kogesektionen den automatisk, og den relevante skyder vises på displayet. Skyderen er synlig i 8 sekunder, og derefter vender displayet tilbage til hovedvisningen. Tryk på skærmen uden for skyderområdet for at lukke skyderen hurtigere.

Når andre zoner er aktive, kan varmetrinnet for den zone, du vil bruge, være begrænset. Se "Effektstyring".

Sørg for, at gryden er velegnet til induktionskogesektioner. Få flere oplysninger om typer kogegrej i "Nyttige oplysninger og råd". Kontrollér grydens størrelse i "Tekniske data".

7.4 Varmetrin

1. Tænd for kogesektionen.
2. Stil gryden på den valgte kogezone. Skyderen for den aktive kogezone vises på displayet og er aktiv i 8 sekunder.
3. Berør din finger og lad den glide for at indstille det ønskede varmetrin. Symbolet bliver rødt og større.

Du kan også ændre varmetrinnet under tilberedning. Tryk på symbolet til valg af zone på hovedvisningen af kontrolpanelet, og bevæg din finger til venstre eller højre (for at sænke eller øge varmetrinnet).

7.5 PowerBoost

Denne funktion aktiverer mere effekt for den passende induktionskogezone, og det afhænger af kogegrejets størrelse. Funktionen kan kun aktiveres i en begrænset tidsperiode.

1. Berør først det ønskede zonesymbol.
2. Berør, eller lad din finger glide til højre for at aktivere funktionen for den valgte kogezone.

Symbolet bliver rødt og større.

Funktionen deaktiveres automatisk. For at deaktivere funktionen manuelt skal du vælge zonen og ændre dens varmetrin.

Se "Tekniske data" for maksimale varighedsværdier.

7.6 Effektstyring

• Kogezonerne grupperes efter placering og antal faser i kogesektionen. Se billedet.
• Hver fase har en maksimal elektrisk belastning på 3680 W.
• Funktionen fordeler effekten mellem de kogezoner, der er tilsluttet til den samme fase.
• Funktionen aktiveres, när den samlede elektriske belastning for de kogezoner, der er tilsluttet til en enkelt fase, overskrider 3680 W.
• Funktionen reducerer effekten af de andre kogezoner, der er forbundet til den samme fase, hvilket påvirker det tilgængelige varmetrin.
• Det maksimale varmetrin er synligt på skyderen. Kun cifrene i hvid er aktive.
• Hvis et højere varmetrin ikke er tilgængeligt, skal du først reducere det for de andre kogezoner.

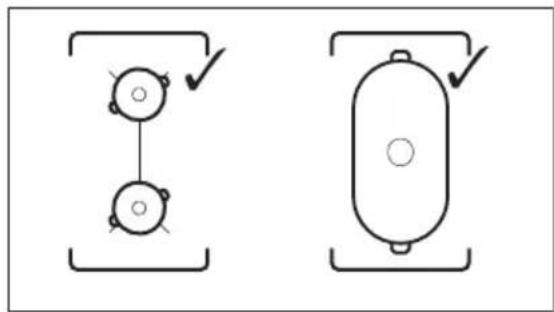

Funktionen forbinder to kogezoner, så de fungerer som én samlet med det samme varmetrin.

Du kan bruge funktionen med stort kogegrej.

1. Stil kogegrejet på to kogezoner. Kogegrejet skal dække begge zoners midte.
2. Berør [■] for at aktivere funktionen. Zonesymbolet ændres.
3. Indstil varmetrinnet. Kogegrejet skal dække midten af begge zoner, men må ikke overskride områdemarkeringen.

Rør ved for at deaktivere funktionen. Nu fungerer kogezonerne uafhængigt.

7.8 Timer

+STOP √ Nedtællingstimer

Brug denne funktion til at angive, hvor længe en kogezone skal være tændt under en enkelt tilberedning.

Du kan indstille funktionen for hver kogezone separat.

1. Indstil først varmetrinnet til den passende kogestone, og indstil derefter funktionen.

2. Berør zonesymbolet.

3. Tryk på .Timermenu-vinduet vises i displayet.

4. Kontrollér □ for at aktivere funktionen.

Symbolerne ændres til +STOP √.

1. Lad din finger glide til venstre eller højre for at vælge den ønskede tid (f.eks. timer og/eller minutter).

2. Berør Ok for at bekræfte dit valg. Du kan også vælge ✗ for at annullere dit valg.

Når nedtællingen er slut, høres et signal, og blinker. Berør for at slå lydsignalet fra.

Funktionen slås fra ved at indstille varmetrinnet til 0. Alternativt kan du

berøre +STOP til venstre for timerværdien, berøre × ved siden af den og bekræfte dit valg, när der vises et popup-vindue.

Minutur

Du kan bruge denne funktion, när kogesektionen er tændt, men kogezonerne kan ikke betjenes.

Funktionen påvirker ikke betjeningen af kogezonerne.

1. Vælg en kogezone. Den relevante skyder vises i displayet.

2. Tryk på 📁. Timermenu-vinduet vises i displayet.

3. Lad din finger glide til venstre eller højre for at vælge den ønskede tid (f.eks. timer og minutter).

4. Berør Ok for at bekræfte dit valg.

Du kan også vælge X for at annullere dit valg.

Når nedtællingen er slut, høres et signal, og blinker. Tryk på for at slå lydsignalet fra.

For at deaktivere funktionen skal du berøre ⚠ til venstre for timerværdien, berøre ✕ ved siden af den og bekræfte dit valg, når der vises et popup-vindue.

Optællingstimer

Funktionen starter automatisk med at tælle, efter du aktiverer en kogezone. Du kan bruge denne funktion til at holde øje med, hvor længe den er tændt.

1. Berør for at få adgang til Menu.

2. Rul Menu for at vælge Indstillinger > Optællingstimer.

3. Berør kontakten for at tænde/slukke for funktionen.

Funktionen stopper ikke, när du løfter gryden. For at nulstille funktionen og start igen manuelt skal du berøre og vælge Nulstil fra popup-vinduet.

Funktionen begynder at tælle fra 0. For at sætte funktionen for én kogesession på Pause skal du berøre og vælge Pause fra popup-vinduet. Vælg Start for at fortsætte tællingen.

7.9 Pause

Denne funktion indstiller alle aktive kogezoner til det laveste varmetrin.

Når funktionen er aktiv, kan kun symbolerne og anvendes. Alle andre symboler på kontrolpanelet er låst.

Funktionen standser ikke timerfunktionen.

Berør || for at aktivere funktionen. || tændes. Varmetrinnet sænkes til 1. Rør ved || for at deaktivere funktionen.

Funktionen stopper PowerBoost. Det højeste varmetrin genaktiveres, når du igen berører ||

7.10 Lås

Kontrolpanelet kan låses, mens kogesektionen er tændt. Det forhindrer utilsigtet ændring af varmetrinnet.

Indstil først varmetrinnet.

Berør for at aktivere funktionen.

Funktionen deaktiveres ved at berøre i 3 sekunder.

Når du slukker for kogesektionen, deaktiverer du også denne funktion.

7.11 Børnesikring

Funktionen hindrer utilsigtet betjening af kogesektionen.

1. Berør på displayet for at åbne Menu.
2. Vælg Indstillinger > Børnesikring på listen.
3. Tænd for kontakten, og berør bogstaverne A-O-X i den alfabetiske rækkefølge for at aktivere funktionen. Sluk for kontakten for at deaktivere funktionen.

For at gå ud af Menu skal du berøre eller den højre side af displayet, uden for popup-vinduet. For at navigere gennem Menu skal du bruge eller .

7.12 Sprog

1. Berør på displayet for at åbne Menu.
2. Vælg Indstillinger >Opsætning > Sprog på listen.
3. Vælg det passende sprog fra listen.
   Berør, hvis du vælger det forkerte sprog. Der vises en liste. Vælg den tredje mulighed fra toppen, og derefter den sidste, men én mulighed. Vælg derefter den anden mulighed. Rul ned for at vælge det passende sprog fra listen. Vælg til sidst muligheden til højre.
   For at gå ud af Menu skal du berøre eller den højre side af displayet, uden for popup-vinduet. For at navigere gennem Menu skal du bruge eller .

Du kan vælge den type lyd, din kogesektion udsender, eller slå lydene helt fra. Du kan vælge mellem klikket (standard) eller bippet.

1. Berør ≡ på displayet for at åbne Menu.
2. Vælg Indstillinger > Opsætning> Panel signal / Signal volume på listen.
3. Vælg det rette tilvalg.

For at gå ud af Menu skal du berøre eller den højre side af displayet, uden for popup-vinduet. For at navigere gennem Menu skal du bruge eller .

7.14 Lysstyrke display

Du kan ændre displayets lysstyrke.

Der findes 4 lysstyrkeniveauer, hvor 1 er det laveste, og 4 er det højeste.

1. Berør på displayet for at åbne Menu.
2. Vælg Indstillinger >Opsætning > Lysstyrke display på listen.
3. Vælg det rette niveau.
   For at gå ud af Menu skal du berøre eller den højre side af displayet, uden for popup-vinduet. For at navigere gennem Menu skal du bruge eller .

7.15 Hjælp Til Tilberedning

Denne funktion justerer temperaturen til forskellige typer mad og bevarer den gennem madlavningen. Den kan kun aktiveres for den venstre forreste kogezone eller begge zoner til venstre, när de forbindes.

1. Berør på displayet for at åbne Menu.

2. Vælg Hjælp Til Tilberedning og vælg den type mad, du vil tilberede, på listen.

For hver type mad er der nogle få tilgængelige tilvalg. Følg instruktionerne vist på displayet.

- Du kan berøre Ok øverst på popup-vinduet for at bruge standardindstillingerne.

• Du kan indstille timerfunktionen. Når gryden når den tilsigtede temperatur, kan du aktivere timeren.

• Du kan ændre standardvarmetrinnet.

• Når gryden når den tilsigtede temperatur, lyder der et akustisk signal, og der vises et popup-vindue. Berør Ok for at lukke vinduet og starte funktionen. Kontrollér inden du aktiverer funktionen, for at deaktivere vinduet permanent.

For at stoppe funktionen skal du berøre og Stop eller berøre og vælge Hjælp Til Tilberedning, vælge hvilken som helst type mad og berøre Stop.

For at gå ud af Menu skal du berøre eller den højre side af displayet, uden for popup-vinduet. For at navigere gennem Menu skal du bruge eller

7.16 Smeltning

Du kan bruge denne funktion til at smelte forskellige produkter, f.eks. chokolade eller smør. Du kan kun bruge funktionen for én kogezone ad gangen.

1. Berør på displayet for at åbne Menu.
2. Vælg Kogepladefunktioner > Smeltning på listen.
3. Tryk på Start. Du skal vælge den ønskede kogezone. Hvis kogezonen allerede er aktiv, vises der et popup-vindue. Annuller det forrige varmetrin for at aktivere funktionen.

For at gå ud af Menu skal du berøre eller den højre side af displayet, uden for popup-vinduet. For at navigere gennem Menu skal du bruge eller .

For at at stoppe funktionen skal du berøre zonevalgsymbolet og derefter berøre Stop.

7.17 Hob ^2 Hood

Det er en avanceret automatisk funktion, som forbinder kogesektionen til en særlig emhætte. Både kogesektionen og

emhætten har en infrarød signalkommunikator. Blæserens hastighed defineres automatisk på baggrund af funktionens indstilling og temperaturen af den varmeste gryde på kogesektionen.

På de fleste emhætter er fjernbetjeningssystemet som standard slået fra. Aktivér det, inden du bruger funktionen. Få flere oplysninger i vejledningen til emhætten.

For at aktivere funktionen automatisk skal den automatiske tilstand stå på H1 – H6. Kogesektionen står oprindeligt på H5. Emhætten reagerer, når du bruger kogesektionen. Kogesektionen genkender automatisk kogegrejets temperatur og justerer blæserens hastighed. Du kan indstille kogesektionen, så den kun aktiverer lyset ved at vælge H1.

Hvis du ændrer blæserhastigheden på emhætten, deaktiveres standardforbindelsen med kogesektionen. For at genaktivere funktionen skal du slukke for begge apparater og tænde dem igen.

Funkti-on	Auto-ma-tisk lys	Kogning1)	Stegning2)
H0 Sluk Sluk Sluk
H1 Til Sluk Sluk
H23)	Til Blæserha-stighed 1		Blæserha-stighed 1
H3 Til Sluk Blæserha-			stighed 1
H4 Til Blæserha-stighed 1			Blæserha-stighed 1
H5 Til Blæserha-stighed 1			Blæserha-stighed 2

H6 Til Blæserha- stighed 2

Blæserha- stighed 3

1) Kogesektionen registrerer kogeprocessen og slår blæserhastigheden til i overensstemmelse med den automatiske tilstand.
2) Kogesektionen registrerer stegeprocessen og slår blæserhastigheden til i overensstemmelse med den automatiske tilstand.
3) Denne tilstand aktiverer blæseren og lyset og afhænger ikke af temperaturen.

Sådan skifter du tilstandene

Hvis du ikke er tilfreds med støjniveauet/blæserhastigheden, kan du skifte manuelt mellem tilstande.

8. RÅD OG TIP

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Kogegrej

For induktionskogezoner skaber et stærkt elektromagnetisk felt hurtigt varme i kogegrejet.

Brug induktionskogezonerne med kogegrej, der er egnet hertil.

Kogegrej

• Korrekt: Støbejern, emaljeret jern, rustfrit stål, sandwichbund (med en korrekt mærkning fra en producent).
• Ukorrekt: Aluminium, kobber, messing, glas, keramik, porcelæn.

Kogegrej er egnet til induktionskogesektioner, hvis:

• Vand hurtigt kommer i kog på en zone, der står på det højeste varmetrin.

• En magnet hæfter ved kogegrejets bund.

• Tryk på .≡ Vælg Indstillinger > Hob²Hood på listen.

• Vælg den tilstand, du ønsker.

For at gå ud af Menu skal du berøre eller den højre side af displayet, uden for popup-vinduet.

Når du er færdig med madlavningen og slukker for kogepladen, kan emhætteblæseren stadigvæk være tændt i et stykke tid. Efter denne tid slukker systemet automatisk blæseren og forhindrer en utilsigtet aktivering af blæseren i de næste 30 sekunder.

Lyset på emhætten slukkes 2 minutter efter slukningen af kogepladen.

Bunden af kogegrejet skal være så tyk og plan som muligt.

Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.

Kogegrejets mål

Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund.

Kogezonens effektivitet er relateret til kogegrejets diameter. Kogegrej med en mindre diameter end den minimale modtager kun en del af den effekt, kogezonen skaber.

8.2 Korrekte gryder/pander til funktionen Stege

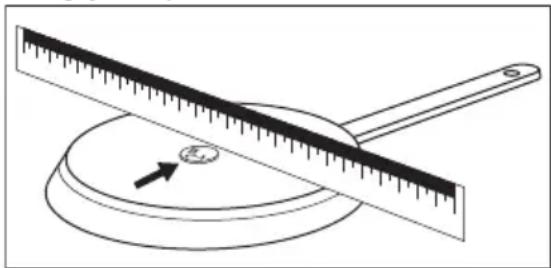

Brug kun gryder/pander med flad bund. Sådan ser du om gryden/panden er den rigtige:

1. Stil din gryde/pande på hovedet

2. Anbring en lineal på bunden af gryden/panden.

3. Prøv at anbringe en mønt 1, 2 eller 5 kroner (eller med samme tykkelse) mellem linealen og bunden af gryden/panden.

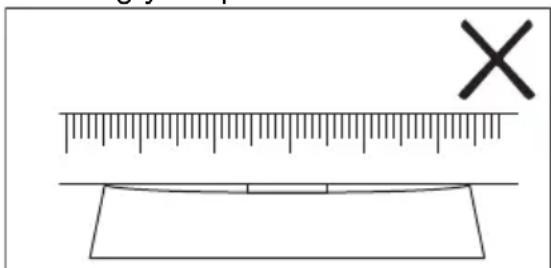

a. Gryden/panden er ikke den rigtige, hvis du kan anbringe mønten mellem linealen og gryden/panden.

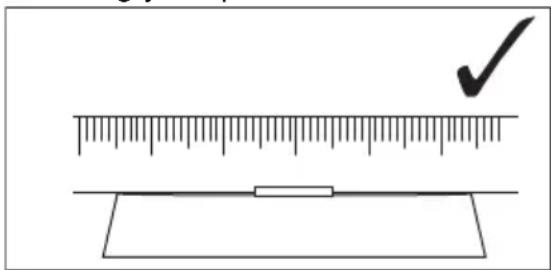

b. Gryden/panden er den rigtige, hvis du ikke kan anbringe mønten mellem linealen og gryden/panden.

• små knald: kogegrejet består af forskellige materialer (en sandwichstruktur).
• fløjtende lyd: du bruger en kogezone på et højt varmetrin, og kogegrejet består af flere materialer (en sandwichstruktur).
• brummen: du bruger et højt varmetrin.
• klikken: der opstår elektrisk omskiftning, gryden detekteres, efter du stille den på kogesektionen.
• hvislen, summen: bæseren kører.

Lydene er normale og betyder ikke, at der er noget galt.

8.4 Öko Timer (∅ko-timer)

For at spare energi bør kogezonens varmelegeme slukkes, før minuturet lyder. Forskellen i betjeningstiden afhænger af det indstillede varmetrin og varigheden af tilberedningen.

Sammenhængen mellem en zones varmeindstilling og dens strømforbrug er ikke lineær. Når du øger varmeindstillingen, er det ikke proportionelt med øgningen af strømforbruget. Dette betyder, at en kogestone med middel varmeindstilling bruger under halvdelen af dens effekt.

Data i tabellen er kun vejledende.

Varmetrin Anvendes til: Tid	Råd
	(min.)
1 At holde færdigtilberedt mad varm.	efter behov	Læg et låg på kogegrejet.
1 - 2 Hollandaise sauce, smelte: smør, chokolade, husblas.	5 - 25 Rør ind imellem.
1 - 2 Stivne/størkne: luftige om-eletter, bagte æg.	10 - 40 Læg låg på under tilbered-ningen.
Varmetrin Anvendes til: Tid	Råd(min.)
2 - 3 Videre kogning af ris ogmælkeretter, opvarmning affærdigretter.	25 - 50	Tilsæt mindst dobbelt så me-get væske som ris, rør rundti mælkeretter halvvejs undertilberedningen.
3 - 4 Dampning af grøntsager,fisk, kød.	20 - 45	Tilsæt et par spsk. væske.
4 - 5 Dampning af kartofler. 20 - 60 Brug højst 1⁄4 l vand til 750 gkartofler.
4 - 5 Kogning af større portioner,sammenkogte retter og sup-per.	60 -150	Op til 3 l væske plus ingredi-enser.
6 - 7 Nænsom stegning af:schnitzler, cordon bleu (kal-vekød), koteletter, frikadeller,pølser, lever, æg, pandeka-ger, æbleskiver.	efterbehov	Vendes undervejs.
7 - 8 Kraftig stegning, brasedekartofler, tournedos, steaks.	5 - 15	Vendes undervejs.
9 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friture-kogning af pommes frites.
P	Kogning af større mængder vand. PowerBoost er aktiveret.

8.6 Råd og tips til Hob²Hood

Gør følgende, när du betjener kogesektionen med funktionen:

• Beskyt emhættepanelet mod direkte sollys.
• Ret ikke halogenlys mod emhættepanelet.
  • Tildæk ikke kogesektionskontrolpanelet.
• Afbryd ikke signalet mellem kogesektionen og emhætten (f.eks. med hånden, et håndtag til kogegrejet eller en høj gryde). Se billedet.

Emhætten på billedet er kun et eksempel.

Hold vinduet af den Hob ^2 Hood infrarøde signalkommunikator ren.

Andre fjernstyrede apparater kan blokere for signalet. Brug ikke sådanne apparater i nærheden af kogesektionen, mens Hob²Hood er tændt.

For at finde det fulde sortiment af emhætter, der fungerer med denne funktion, kan du se vores kunde-website. Electrolux-emhætterne, der fungerer med denne funktion, skal have symbolet

Emhætter med Hob²Hood-funktionen

9. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL! Se kapitlerne om sikkerhed.

9.1 Generelle oplysninger

• Rengør altid kogesektionen efter brug.
• Brug altid kogegrej med en ren bund.
• Skrammer eller mørke pletter på overfladen har ingen betydning for kogesektionens funktion.
• Brug et specielt rengøringsmiddel til overfladen på kogesektionen.
• Brug en speciel skraber til glasset.

9.2 Rengøring af kogesektionen

- Fjern straks: smeltet plast, plastfolie, sukker og mad med sukker. Ellers kan snavs forårsage skader på kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en

specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen.

• Fjernes, når apparatet er kølet tilstrækkeligt ned: Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogesektionen af med en blød klud efter rengøring.

- Fjern metalskinnende misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

- Kogesektionens overflade har horisontale riller. Rengør kogesektionen med en fugtig klud og lidt opvaskemiddel med en glat bevægelse fra venstre til højre. Tør kogesektionen af med en blød klud efter rengøring fra venstre til højre.

10. FEJLFINDING

ADVARSEL! Se kapitlerne om sikkerhed.

10.1 Hvis noget går galt

Problem Mulige årsager Løsning
Kogesektionen kan ikke tændes eller betjenes.	Kogesektionen er ikke til-sluttet til en strømforsy-ning, eller den er forkert til-sluttet.	Kontrollér, om kogesektio-nen er tilsluttet korrekt til strømforsyningen. Se til-slutningsdiagrammet.
Sikringen er sprunget. Se efter, om fejlen skyldes		en defekt sikring. Kontakt en kvalificeret installatør, hvis sikringen springer flere gange i træk.
Du indstiller ikke varmetrin-net i 60 sekunder.		Tænd for kogesektionen igen, og indstil varmetrin-net på under 60 sekunder.
Du har rørt ved 2 eller flere sensorfelte samtidigt.		Berør kun ét sensorfelt ad gangen.
Pause er i brug. Der henvises til "Daglig		brug".
Displayet reagerer ikke på berøring.	En del af displayet er dæk-ket, eller gryderne er pla- ceret for tæt på displayet. Der er noget væske eller en genstand på displayet.	Fjern genstandene. Flyt gryderne fra displayet. Rengør displayet, vent til apparatet er koldt. Kobl ko-gesektionen fra lysnettet. Tilslut kogesektionen igen efter 1 minut.
Der udsendes et lydsignal, og kogesektionen slukkes. Der udsendes et lydsignal, når kogesektionen slukkes.	Du har tildækket et eller flere sensorfelter.	Flyt genstanden fra sens-orfelterne.
Sektionen slukkes. Du har lagt noget på sens-orfelterne ➀		Flyt genstanden fra taste-rne.
Restvarmeindikator tænder ikke.	Kogezonen er ikke varm, fordi den kun har været tændt i kort tid, eller senso-ren under kogesektionen er beskadiget.	Kontakt et autoriseret ser-vicecenter, hvis kogezonen har været i drift tilstrække-lig længe til at være varm.
Du kan ikke aktivere det højeste varmetrin.	En anden zone er allerede indstillet til det højeste var-metrin.	Reducer først strømmen for den anden zone.
Tasterne bliver varme. Kogegrejet er for stort, eller det er placeret for tæt på betjeningspanelet.		Sæt om muligt stort koge-grej på de bageste koge-zoner.
Hob ^2 Hood virker ikke. Du har tildækket betje-ningspanelet.		Fjern genstanden fra betje-ningspanelet.
Hob ^2 Hood virker, men det er kun lyset, der er tændt.	Du aktiverede H1-tilstan-den.	Skift tilstanden til H2 - H6, eller vent til den automati-ske tilstand starter.
Hob ^2 Hood-tilstande H1 - H6 er i drift, men lyset er slukket.	Der kan være et problem med pæren.	Kontakt et autoriseret servicecenter.
Der lyder ingen lyd, når der trykkes på tasterne.	Lydene er slået fra. Aktivering af lydene. Der henvises til "Daglig brug".
Der er indstillet et forkert sprog.	Du ændrede sproget ved en fejl.	Nulstil alle funktionerne til fabriksindstillingerne. Vælg Nulstil alle indstil. fra Menu.Kobl kogesektionen fra lys-nettet. Tilslut kogesektionen igen efter 1 minut. Ind-stil Sprog, Lysstyrke display og Signal volume.
En kogezone slukkes.Der vises en advarselsbe-sked om, at kogezonen slukkes.	Automatisk slukning deak-tiverer kogezonen.	Der henvises til "Daglig brug".Sluk og tænd for kogesek-tionen.
og en besked lyser.	Lås er i brug. Der henvises til "Daglig brug".
O - X - A vises. Børnesikring er i brug. Der henvises til "Daglig brug".
blinker.	Der står ikke kogegrej på kogezonen.	Sæt kogegrej på kogezo-nen.
Der er brugt forkert koge-grej.		Brug egnet kogegrej. Se "Nyttige oplysninger og råd".
Diameteren på kogegrejets bund er for lille til kogezo-nen.		Brug kogegrej med de ret-te mål. Se under "Tekniske data".
og et tal lyser.	Der er en fejl i kogesektio-nen.	Sluk for kogesektionen, og tænd den igen efter 30 se-kunder. Hvis tændes igen, skal kogesektionen afbrydes fra elforsyningen. Tilslut kogesektionen igen efter 30 sekunder. Tal med et autoriseret servicecen-ter, hvis problemet fortsæt-ter.
Du kan høre en konstant biplyd.	Den elektriske tilslutning er forkert.	Kobl kogesektionen fra lys-nettet. Bed en autoriseret installatør om at kontrollere installationen.

10.2 Hvis du ikke kan løse problemet ...

Kontakt forhandleren eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet. Oplys de data, der findes på typeskiltet. Sørg for, at du har betjent

kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysninger om servicecenter og garantibetingelser står i garantihaeftet.

11. TEKNISKE DATA

11.1 Mærkeplade

Model HOB690FMF PNC 949 599 003 00 Type 61 B4A 01 CA 220 - 240 V / 400 V 2N 50 - 60 Hz Induktion 7.35 kW Fremstillet i Tyskland Serienr. .... 7.35 kW ELECTROLUX

11.2 Softwarelicenser

Softwaren, der medfølger i denne kogesektionen, indeholder ophavsretligt beskyttet software, hvortil der er givet licens under BSD, fontconfig, FTL, GPL-2.0, LGPL-2.0, LGPL-2.1, libJpeg, zLib/ libpng, MIT, OpenSSL / SSLEAY ISC, Apache 2,0 og andre.

Se hele licensteksten på: Menu > Indstillinger > Service > Licens.

Du kan downloade kildekoden af open source-softwaren ved at følge hyperlinket på webproduktsiden.

11.3 Specifikation for kogezone

Kogezone Nominel effekt (maks. varme-trin) [W]		PowerBoost [W]	PowerBoost maksimal va-righed [min.]	Diameter for kogegrej [mm]
Forreste ven-stre	2300 3200 10 125 - 210
Bageste ven-stre	2300 3200 10 125 - 210
Forreste højre 1400 2500 4 125 - 145
Bageste højre 1800 2800 10 145 - 180

Kogezonernes effekt kan afvige en smule fra dataene i tabellen. Variationerne skyldes kogegrejets materiale og mål.

Til optimale madlavningsresultater bør du ikke bruge kogegrej, der er større end diameteren i tabellen.

12. ENERGIEFFEKTIV

12.1 Produktinformation i henhold til EU 66/2014 kun gyldigt for EU-marked

Identifikation af model HOB690FMF
Type kogesektion Indbygget koge-sektion
Antal kogezoner 4
Opvarmningsteknologi Induktion
Diameter af runde koge-zoner (∅)	Forreste venstre	21,0 cm
	Bageste venstre	21,0 cm
	Forreste højre	14,5 cm
	Bageste højre	18,0 cm
Energiforbrug pr. kogezo-ne (EC electric cooking)	Forreste venstre	188,9 Wh/kg
	Bageste venstre	188,9 Wh/kg
	Forreste højre	183,4 Wh/kg
	Bageste højre	178,8 Wh/kg
Kogesektionens energi-forbrug (EC electric hob)	185,0 Wh/kg

EN 60350-2 - Elektroniske husholdningsapparater til madlavning - Del 2: Kogesektioner - Metoder til måling af ydeevne

Energimålingerne, som referer til kogeområdet, identificeres ved markeringerne af de respektive kogezoner.

12.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

• Når du opvarmer vand, bør du kun bruge den nødvendige mængde.
• Læg altid låg på kogegrejet, hvis det er muligt.
• Inden du aktiverer kogezonen, skal du stille kogegrejet på den.
• Sæt det mindre kogegrej på de mindre kogezoner.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller for at smelte den.

13. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater.

Kasser ikke apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

SISÄLTÖ

1. TURVALLISUUSTIEDOT.... 24

2. TURVALLISUUSOHJEET 27

3. ASENNUS....29

4. TUOTEKUVAUS....30

5. PIKAOPAS....31

6. KÄYTTÖÖNOTTO....33

7. PÄIVITTÄINEN KÄYTTÖ....34

8. VIHJEITÄ JA NEUVOJA....39

9. HOITO JA PUHDISTUS.... 42

10. VIANMÄÄRITYS 42

11. TEKNISET TIEDOT....45

12. ENERGIATEHOKKUUS....46

SINUN PARHAAKSESI
