BRUGSANVISNING BF 45 Visaton
BF 45
Art. No. 2240 - 4 Ω
Art. No. 2241 - 8 Ω

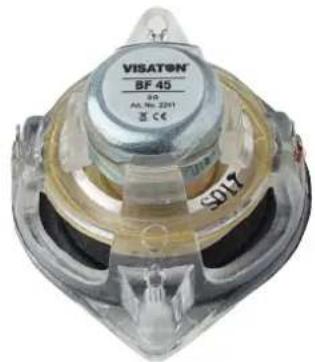

Technische Daten / Technical Data
Nennbelastbarkeit
Rated power 4 W
Musikbelastbarkeit
Maximum power 8 W
Impedanz
Impedance 4Ω/8Ω
Übertragungsbereich (-10 dB)
Frequency response (-10 dB) 90-20000 Hz
Mittlerer Schalldruckpegel
Mean sound pressure level 79 dB (1 W/1 m)
Resonanzfrequenz
Resonant frequency 160 Hz
Obere Polplattenhöhe
Height of front pole-plate 3 mm
Schwingspulendurchmesser
Voice coil diameter 17 mm ∅
Wickelhöhe
Height of winding 4 mm
Schallwandöffnung
Cut-out diameter 45 mm ∅
Gewicht netto
Net weight 32 g
4,5 cm (1,8") Breitbandlautsprecher mit Aluminium-Membran und transparentem Kunststoffkorb mit zwei Befestigungslöchern. Ausgewogener Frequenzgang und sehr gute Tieftonwiedergabe. Geeignet für Anwendungen, die zugleich geringe Abmessungen und gute Musik- und Sprachwiedergabe fordern.
4.5 cm (1.8") fullrange speaker with aluminium diaphragm and transparent plastic basket with two mounting holes. Balanced frequency response and very good low range reproduction. Suitable for applications where slim construction and good music and speech reproduction are requested.

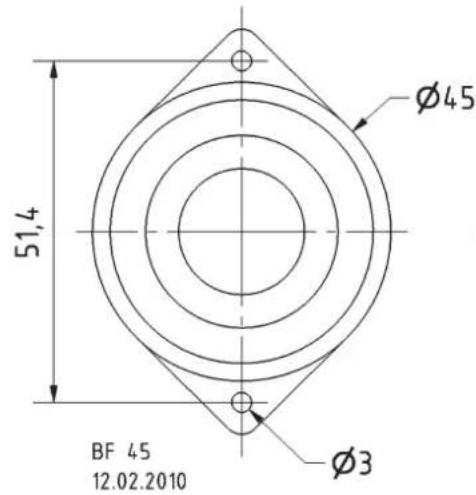

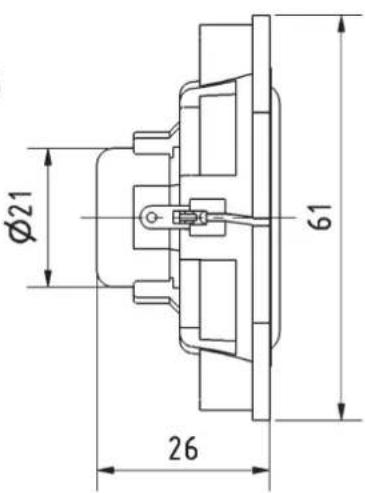

radar
BF 45 S - 4 Ohm | Frequency | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz | | :--- | :--- | :--- | :--- | :--- | :--- | | 500 Hz | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | | 1000 Hz | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | | 2000 Hz | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | | 4000 Hz | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | | 8000 Hz | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB | ~-3.5 dB |

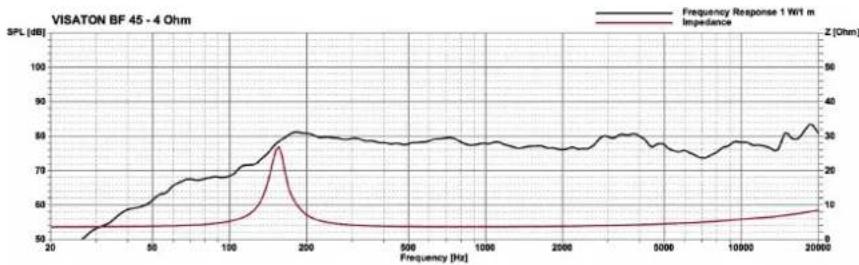

line
| Frequency [Hz] | Frequency Response 1 Wt m [dB] | Impedance [Ohm] | | -------------- | ------------------------------ | --------------- | | 20 | 50 | 0 | | 50 | 60 | 0 | | 100 | 70 | 0 | | 150 | 80 | 20 | | 200 | 88 | 30 | | 500 | 88 | 0 | | 1000 | 88 | 0 | | 2000 | 88 | 0 | | 5000 | 88 | 0 | | 10000 | 88 | 0 | | 20000 | 88 | 0 |
