BRUGSANVISNING IH646S HISENSE

Vi vil gerne takke dig for, at du har vist os tillid ved at købe vores produkt.

Denne detaljerede betjeningsvejledning gør det nemmere at bruge apparatet. Vejledningen gør det muligt for dig at lære apparatet at kende så hurtigt som muligt.

Kontroller, at apparatet ikke er beskadiget ved modtagelsen. Hvis du opdager en transportskade, skal du kontakte salgsstedet eller det lager, som apparatet er afsendt fra. Telefonnummeret findes på fakturaen eller følgesedlen.

4	VIGTIGE SIKKERHEDSANVISNINGER	INTRODUKTION
7	INDBYGGET GLASKERAMISK INDUKTIONSKOGEPLADE
8	Tekniske specifikationer (afhænger af modellen)
9	F∅R DU BRUGER APPARATET F∅RSTE GANG	KLARG∅RING AF APPARATET F∅R IBRUGTAGNING
10	INDUKTIONSKOGEPLADE	BRUG AF KOGEPLADEN
10	Glaskeramisk kogeplade
11	Energispareråd
11	Registrering af kogegrej
12	Driftsprincip for induktionskogezoner
13	Induktionskogegrej
14	BRUG AF KOGEPLADEN
14	Betjeningspanel (afhænger af modellen)
15	Sådan tændes kogepladen
15	Sådan tændes kogezonerne
16	Automatisk hurtigopvarmning
17	Sammenkoblet kogezone (afhænger af modellen)
19	Power boost-funktion
20	Overophedningsbeskyttelse
20	Automatisk slukning
20	Hukommelsesfunktion

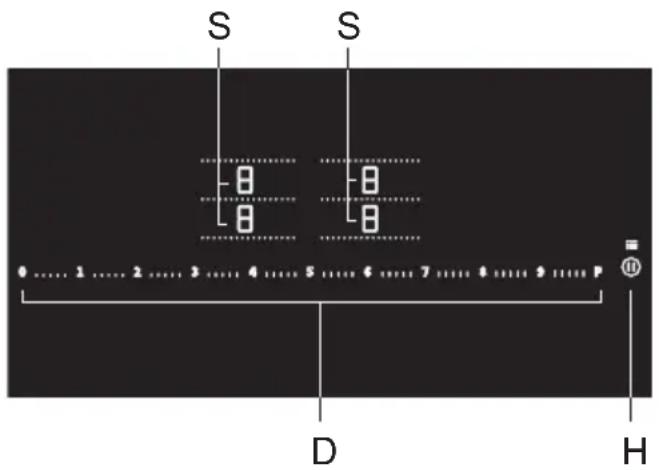

21	Midlertidig afbrydelse af tilberedningen med funktionen stop & go (pause)
22	Børnesikring

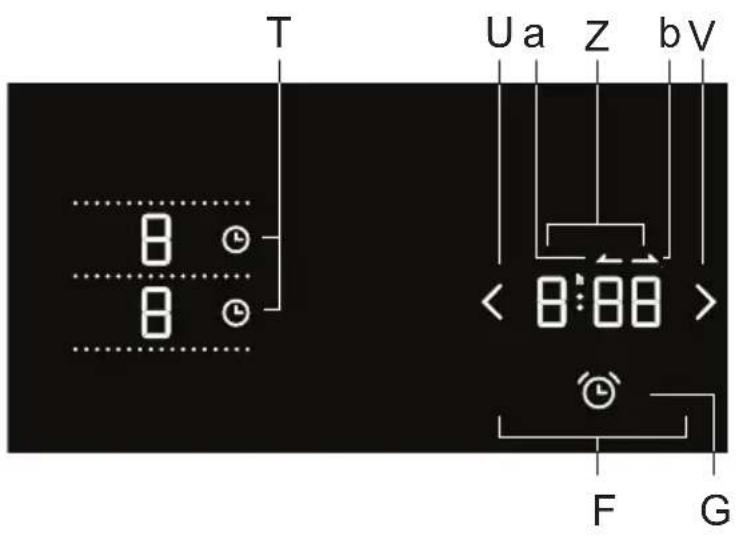

23	Timerfunktioner
26	Automatiske tilberedningsprogrammer - iq-funktionen
29	Slukning af kogezoner
30	Restvarmeindikator
30	Maksimal tilberedningstid
30	Slukning af hele kogepladen
31	Brugerindstillinger
33	VEDLIGEHOLDELSE OG RENG∅RING	VEDLIGEHOLDEL-SE OG RENG∅-RING
35	FEJLAFHJÆLPNINGSTABEL	FEJLAFHJÆL-PNING

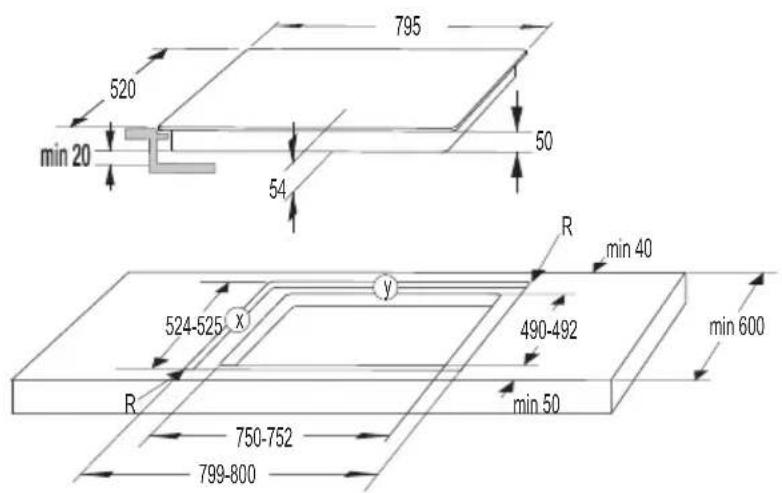

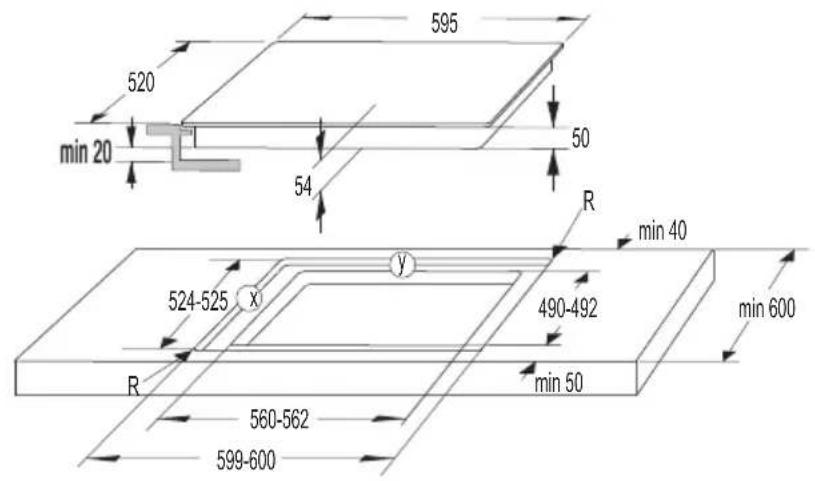

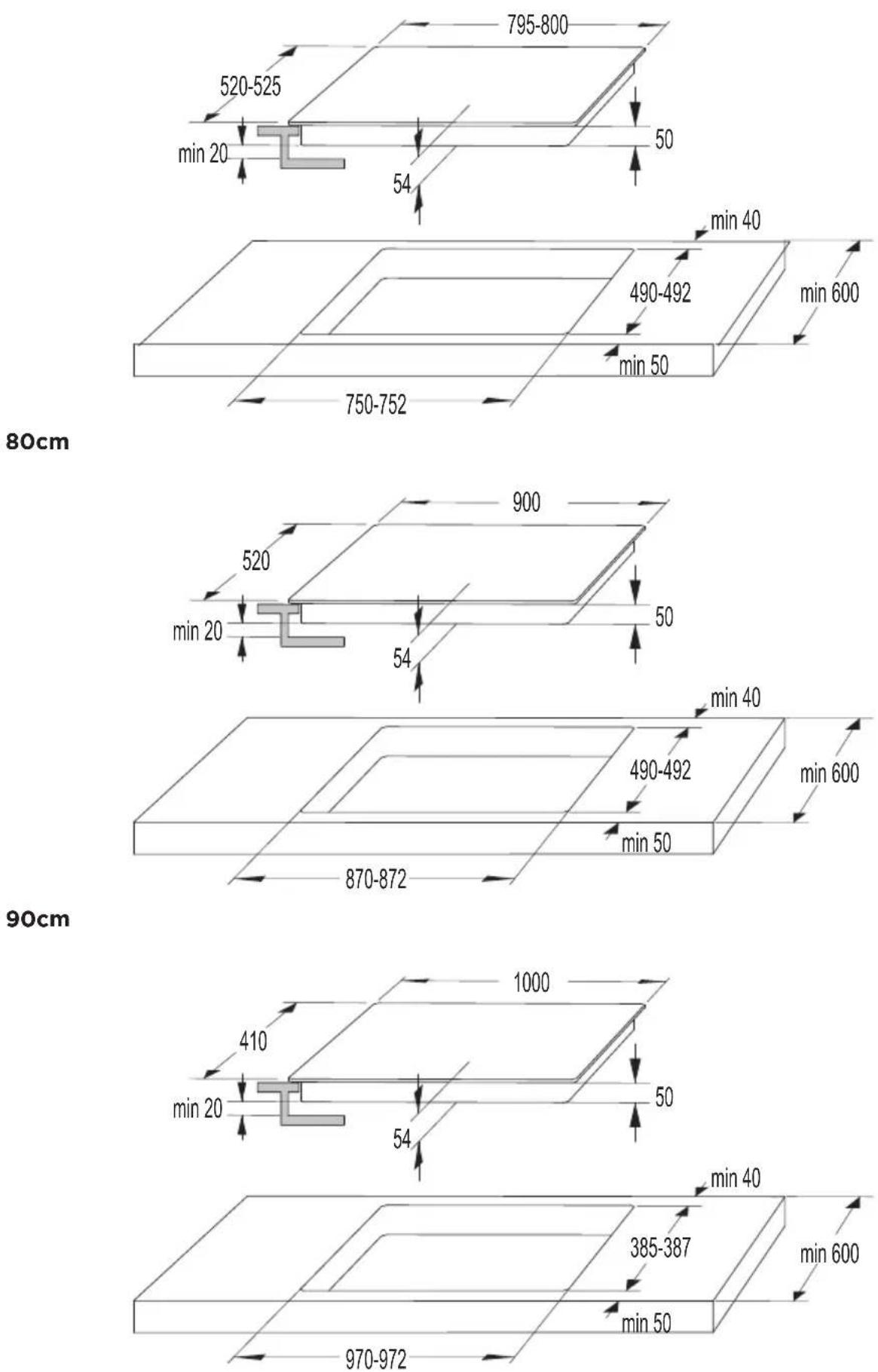

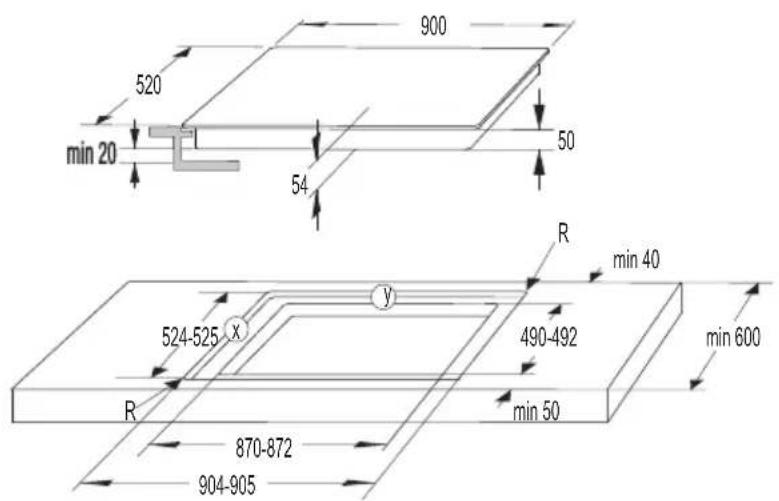

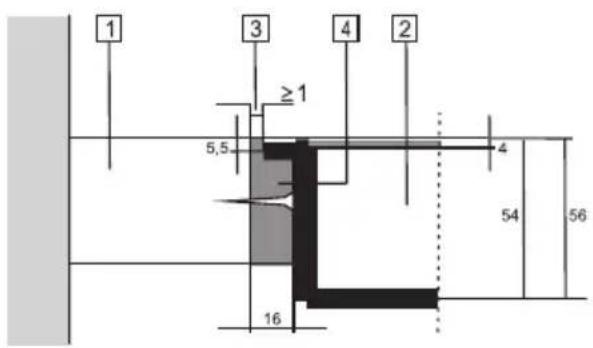

37	MONTERING AF EN GLASKERAMISK KOGEPLADE	DIVERSE

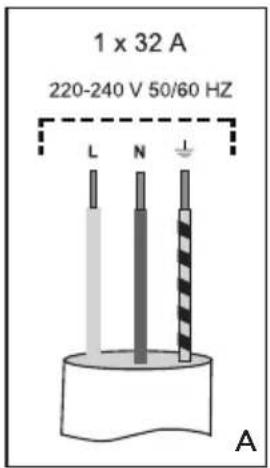

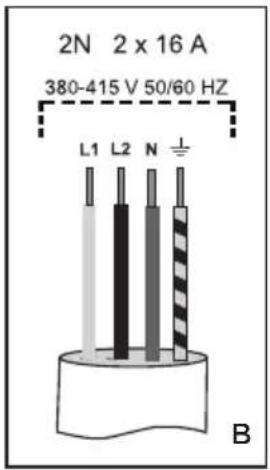

47	TILSLUTNING AF KOGEPLADEN TIL LYSNETTET
51	BORTSKAFFELSE

LÆS VEJLEDNINGEN GRUNDIGT, OG GEM DEN TIL EVENTUEL SENERE BRUG

Apparatet må bruges af børn over 8 år og af personer med nedsat fysisk, sensorisk eller mental kapacitet eller manglende erfaring med og viden om produktet, hvis de holdes under opsyn eller har fået vejledning i at bruge apparatet på en sikker måde og forstår de involverede risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn, medmindre det foregår under opsyn.

ADVARSEL: Apparatets tilgængelige dele kan blive meget varme, når apparatet er i brug. Pas på ikke at berøre varmeelementerne. Børn yngre end 8 år skal holdes på sikker afstand eller hele tiden være under opsyn.

ADVARSEL: Tilgængelige dele kan blive varme under brug. Hold små børn på passende afstand.

ADVARSEL: Sørg for, at apparatet er slukket, før du udskifter pæren, så du undgår risikoen for at få stød.

Brug ikke damprenser eller højtryksrenser til at rengøre apparatet, da det kan forårsage elektrisk stød.

Apparatet er ikke beregnet til at blive styret ved hjælp af en ekstern timer eller et separat fjernbetjeningssystem.

Der skal indbygges en afbryder i det faste ledningsnet i henhold til de gældende regler.

Hvis ledningen bliver beskadiget, skal den udskiftes af en autoriseret reparatør for at undgå farer (gælder kun apparater, som er forsynet med ledning).

ADVARSEL: Hvis overfladen revner, skal apparatet slukkes for at undgå risiko for elektrisk stød.

Eventuelt spild skal tørres af låget før åbning. Kogepladens overflade skal køle helt af, før du lukker låget.

Du må ikke stirre på kogepladens dele, da de er forsynet med halogenenheder.

ADVARSEL: Tilberedning med olie eller fedtstof uden opsyn kan være farligt og medføre brand. Forsøg ALDRIG at slukke ild med vand, men sluk for apparatet, og tildæk ilden med et låg eller et brandtæppe.

ADVARSEL: Risiko for brand: Opbevar ikke noget på kogepladen.

Risiko for brand: Opbevar ikke genstande på kogepladerne.

FORSIGTIG: Tilberedningen skal ske under opsyn. En kort tilberedning skal overvåges under hele tilberedningen.

ADVARSEL: Tilberedning med olie eller fedtstof uden opsyn kan være farligt og medføre brand.

ADVARSEL: Brug kun kogepladedæksler, som er designet af producenten eller angivet som velegnede i brugsanvisningen til apparatet. Brug af forkerte dæksler medfører risiko for ulykker.

Læg ikke metalgenstande som f.eks. knive, gafler, skeer eller grydelåg på kogepladen, da de kan blive meget varme.

Sluk altid for kogepladen efter brug. Forvent ikke, at kogegrejsdetektoren slukker for kogepladen.

Dette apparat er kun beregnet til brug i private husholdninger. Det må ikke bruges til andre formål som eksempelvis rumopvarmning, tørring af kæledyr eller tørring af papir, krydderurter og lignende, da det kan medføre skader eller risiko for brand.

Apparatet må kun sluttes til lysnettet af en autoriseret installatør. Ændringer eller reparationer, som ikke er udført af en fagmand, kan medføre risiko for personskade eller skade på apparatet.

Hvis der ser ud til at være nuanceforskelle i farverne på forskellige apparater eller enheder inden for den samme designlinje, kan det skyldes faktorer som betragtningsvinkel, baggrundens farve eller materialer eller rummets belysning.

Hvis der er en stikkontakt nær kogepladen, og et apparat er sluttet til denne stikkontakt, må dette apparats ledninger ikke komme i berøring med de varme kogezoner.

Hvis ledningen bliver beskadiget, skal den udskiftes af en autoriseret installatør for at undgå fare.

Hvis den glaskeramiske kogeplade bruges til opbevaring, kan den blive ridset eller beskadiget. Opvarm aldrig mad i alufolie eller plastbeholdere på kogepladen. Folien eller beholderne kan smelte og forårsage brand eller skade på kogepladen.

Opbevar ikke temperaturfølsomme genstande som f.eks. rengøringsmidler, aerosoler osv. under apparatet.

Læs vejledningen omhyggeligt, før du tilslutter apparatet. Reparationer eller andre skader, som skyldes ukorrekt tilslutning eller brug af apparatet, er ikke dækket af garantien.

INDBYGGET GLASKERAMISK INDUKTIONSKOGEPLADE

(BESKRIVELSE AF UDSTYR OG FUNKTIONER - AFHÆNGIGT AF MODELLEN)

Da vejledningen gælder for flere modeller, indeholder den muligvis beskrivelser af funktioner eller udstyr, som ikke findes på netop din model af apparatet.

2 3 1 4 5

1. Bageste højre induktionskogezone
2. Forreste venstre induktionskogezone
3. Bageste venstre induktionskogezone
4. Forreste højre induktionskogezone
5. Kontrolpanel

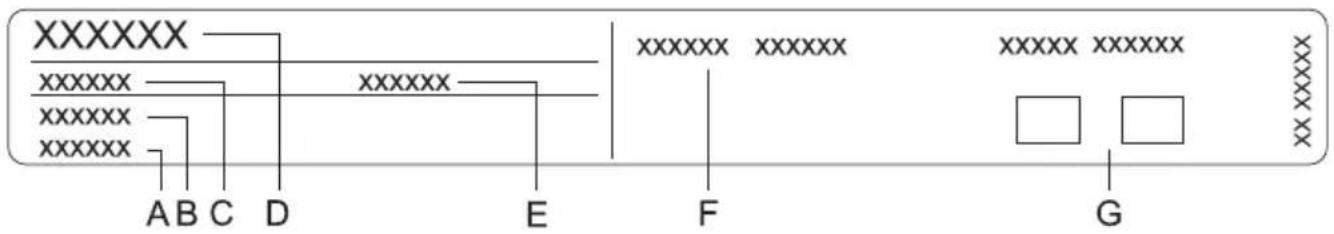

TEKNISKE SPECIFIKATIONER

(AFHÆNGER AF MODELLEN)

XXXXXX xxxxxx xxxxxx xxxxxx A B C D E F G

A Serienummer
B Kode/id
C Type
D Mærke
E Model
F Tekniske data
G Symboler for overholdelse af standarder

Typeskiltet med modelspecifikke oplysninger er placeret under bunden af kogepladen.

Oplysninger om apparatets type og model findes i garantibeviset.

F∅R DU BRUGER APPARATET F∅RSTE GANG

Hvis dit komfur har en glaskeramisk overflade, skal du rengøre den med en fugtig klud tilsat lidt opvaskemiddel. Brug ikke skrappe eller slibende rengøringsmidler, som f.eks. pletfjernere, ståluld eller skuresvampe, da overfladen i så fald kan tage skade.

Når apparatet tages i brug, har det en karakteristisk "ny" lugt. Denne lugt aftager gradvist.

GLASKERAMISK KOGEPLADE

• Kogepladen er ikke følsom over for temperaturændringer.
• Den kan også modstå for stød og slag.
• Hvis den glaskeramiske kogeplade bruges til opbevaring, kan den blive ridset eller beskadiget.
• Brug ikke den glaskeramiske kogeplade, hvis den er revnet eller beskadiget. Overfl aden kan blive beskadiget, hvis der tabes en skarp genstand ned på den. Skaden kan være synlig med det samme eller først blive synlig et stykke tid efter uheldet. Hvis der er synlige revner, skal strømforsyningen til apparatet omgående afbrydes.
• Sørg for, at kogepladen og bunden af kogegrejet er ren og tør. Det tillader en bedre varmeledning og forhindrer beskadigelse af kogepladen. Stil ikke tomt kogegrej på kogezonerne.
• Kogezonen kan beskadiges, hvis du sætter en tom gryde på den. Før du stiller en gryde på kogezonen, skal du tørre bunden af gryden af, så den er tør, hvilket sikrer varmeledningen.

TILBEREDNINGSEFFEKT

Kogezonen kan indstilles til 18 effekttrin (afhængigt af modellen).

Tabellen viser eksempler på brug ved de forskellige trin.

Trin Formål

0 Slukket, brug af restvarme
1 - 2 Varmholdning, simring med små mængder mad (laveste indstilling)
3 Langsom tilberedning (når maden er brunet/kogt op)
4 - 5	Langsom tilberedning af store mængder mad, pandestegning af større stykker kød
6 Stegning og Bruning
7 - 8 Stegning
9 Tilberedning af store mængder mad, stegning
P	Power boost-funktion til hurtig opstart af tilberedningen. Også velegnet til store mængder mad.

ENERGISPARERÅD

• Når du køber kogegrej, hvor diameteren er angivet, er bunden typisk smallere end toppen eller låget.
• Mad med lang tilberedningstid bør tilberedes i en trykkoger. Sørg for, at der altid er tilstrækkelig væske i trykkogeren. Hvis du stiller tomt kogegrej på kogepladen, kan det bliver overophedet og tage skade, ligesom det kan beskadige kogepladen.
• Læg låg på kogegrejet, når det er muligt. Brug kogegrej med en størrelse, som passer til den mængde mad, du vil tilberede. Det kræver mere energi at tilberede maden i en stor gryde, som kun er delvist fyldt.

REGISTRERING AF KOGEGREJ

• Der er ikke noget energitab, hvis der ikke er kogegrej på kogezonen, eller hvis kogegrejets bund har en diameter, som er mindre end kogezonens diameter.
• Hvis kogegrejet er meget mindre end kogezonen, er det dog ikke sikkert, at det kan registreres af kogezonen. Når kogezonen er aktiveret, vises symbolet på displayet, og den valgte eff ektindstilling blinker på displayet.

Hvis der stilles kogegrej på induktionskogezonen inden for det næste minut, registrerer kogepladen kogegrejet og tænder på den indstillede tilberedningseff ekt. Når kogegrejet fjernes fra kogezonen, afbrydes strømmen til kogezonen.

- Kogepladen bruger kun den energi, der er nødvendig i forhold til kogegrejets faktiske størrelse, også når kogegrejets diameter er mindre end kogezonens diameter.

• Kogepladen er udstyret med højeff aktive induktionskogezoner. Varmen dannes direkte i kogegrejets bund, hvor der er størst behov for den. Dermed undgås energitab gennem den glaskeramiske overfl ade. Energiforbruget er markant lavere end ved konventionelle kogezoner med strålevarme.
• Den glaskeramiske kogezone opvarmes ikke direkte, men kun indirekte med varmen, som refl ekteres fra kogegrejet. Når kogezonen slukkes, kaldes denne varme for "restvarmen".
• På induktionskogezoner sker opvarmningen ved hjælp af en induktionsspole, som er monteret under den glaskeramiske overfl ade. Når der stilles kogegrej med magnetisk metalbund på spolen, induceres en strøm i grydens bund, som derved varmes op.

Sukker og stærkt sødede fødevarer, der spildes på kogepladen, skal øjeblikkeligt tørres af, og sukkerrester fjernes med en skraber, selv om kogezonen stadig er varm. Det forebygger eventuelle skader på den glaskeramiske overflade.

Brug ikke rengøringsmidler eller lignende til at rengøre en varm glaskeramisk kogeplade, da det kan forårsage skade på overfladen.

INDUKTIONSKOGEGREJ

EGNET KOGEGREJ TIL INDUKTIONSKOGEPLADER

• Induktion fungerer kun, hvis du bruger egnet kogegrej.
• Sørg for at stille kogegrejet midt på kogezonen.
• Egnet kogegrej: Kogegrej af stål eller støbejern eller emaljeret kogegrej.
• Uegnet kogegrej: Glaskogegrej samt kogegrej udført i legeringer med kobber- eller aluminiumbund.
• Magnettest: Brug en lille magnet til at undersøge, om kogegrejets bund er magnetisk. Hvis magneten sidder fast på kogegrejets bund, er det egnet til brug på en induktionskogeplade.

- Hvis du bruger en trykkoger, skal du holde den under opsyn, indtil det ønskede tryk er nået.

Start med at indstille kogezonen på maksimal tilberedningseff ekt, og skru derefter ned for tilberedningseff ekten på det rigtige tidspunkt. Følg de anvisninger, der fulgte med trykkogeren.

• Sørg for, at der er tilstrækkelig væske i trykkogeren eller andet kogegrej. Brug af tomt kogegrej på kogezonen kan resultere i overophedning og beskadige både kogegrejet og kogezonen.
• Nogle typer kogegrejer har ikke en bund, som er 100 % magnetisk. I dette tilfælde er det kun den magnetiske del, som opvarmes, mens resten af bunden forbliver kold.
• Følg producentens anvisninger, när du bruger særligt kogegrej.
• Du opnår det bedste tilberedningsresultat, hvis kogegrejets magnetiske del har samme størrelse som kogezonen. Hvis kogezonen ikke registrerer kogegrejet, kan du prøve at anbringe det på en anden kogezone med en mindre diameter.

Kogezone Minimumsdiameter
∅ 160 mm ∅ 90 mm
∅ 180 mm ∅ 90 mm
∅ 210 mm ∅ 110 mm
190 x 210 mm (octa) ∅ 110 mm
Bridge (octa) ∅ 230 mm

Kogegrejet skal have en flad bund.

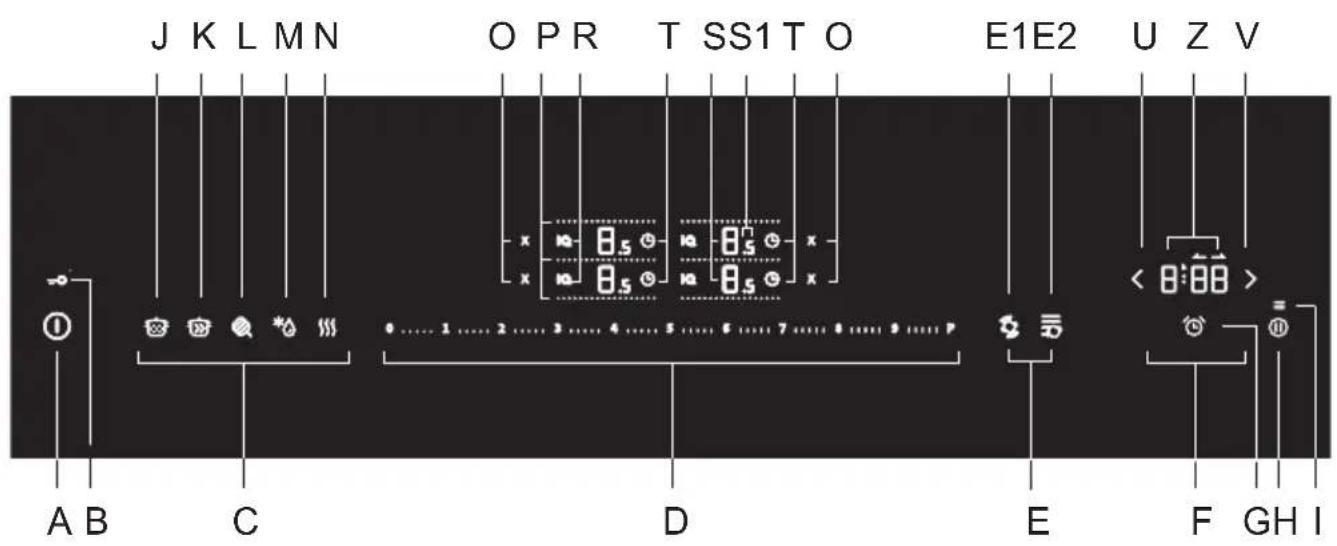

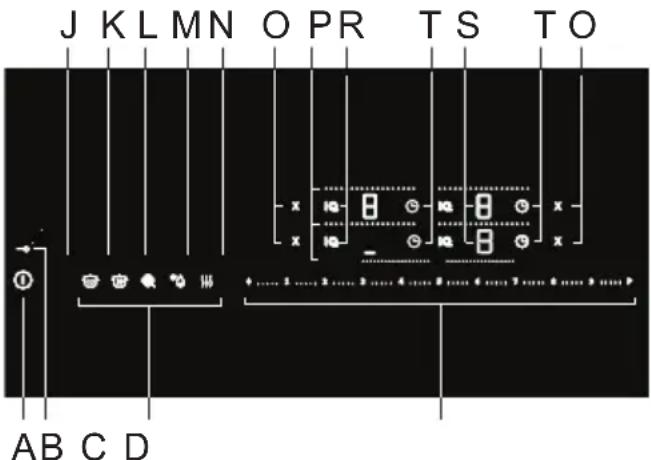

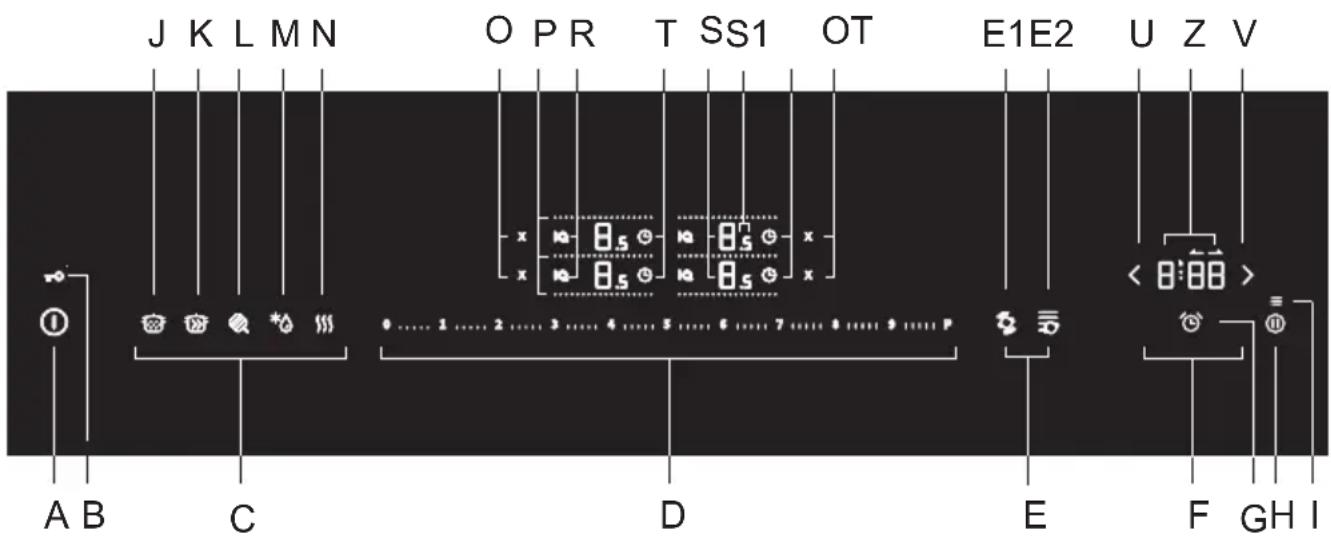

BETJENINGSPANEL (afhænger af modellen)

A Tænd/sluk-knap til kogepladen

B Knaplås/børnesikring

C IQ-funktioner

D Slider

E Smart-funktioner

E1 Positionsregistrering sammen med registrering af kogegrej og automatisk sammenkobling af kogezoner

E2 AEndring af tilberedningseffekt ved at flytte kogegrejet

F Timerfunktioner

G Indstilling af programtimer

H Stop/Go og genoptagelsesfunktion

I Indstillinger

J Langsom tilberedning

K Tilberedning med en stor mængde vand

L Stege/braisere

- Hurtigsluk af kogezone

P Display for sammenkoblet kogezone

R IQ-funktionaktivering og display

Displayenhederne fungerer også som sensorer, som du kan justere indstillingerne med.

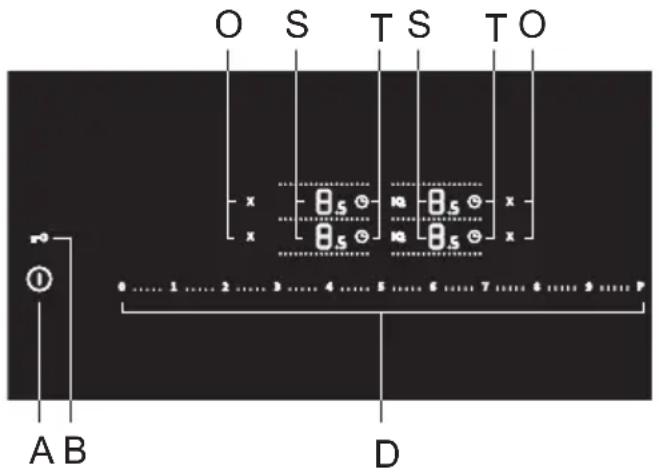

SÅDAN TÄENDES KOGEPLADEN

O S T S T O x x 8.5 10 8.5 10 8.5 10 8.5 10 A B D

Anbring kogegrejet på kogepladen. Tryk på tænd/sluk-knappen (A) for at tænde for kogepladen. "O" vises på displayenhederne (S) for alle kogezoner. Der lyder et kort bip.

Hvis du ikke tænder for en kogezone inden for 10 sekunder, slukker kogepladen.

SÅDAN TÄENDES KOGEZONERNE

• Tryk på displayet for den ønskede kogezone. Det valgte display blinker.
  Lyset i knapperne på slideren (D) tændes, men er dæmpet (kun visse modeller).
• Inden for de næste 5 sekunder skal du røre ved det ønskede område på slideren (D).
  Displayet holder op med at blinke, og det indstillede effekttrin vises. Knapperne til timerfunktioner (T) og hurtigsluk (O) vises ved siden af displayet for den valgte kogestone (S). Begge display er tændt, men dæmpede.
• Kogezonen bliver dog ved med at være tændt.
• Hvis kogepladen ikke kan genkende kogegrejet på den valgte kogezone, vises symbolet U. Hvis der ikke stilles kogegrej på den valgte kogezone inden for 2 minutter, slukkes kogezonen automatisk.

Displayenhederne fungerer også som sensorer, som du kan justere indstillingerne d.

ÆNDRE KOGEZONENS INDSTILLINGER

Vælg den ønskede kogezone ved at trykke på displayet (S).

Du kan indstille effekttrinnet ved at lade fingeren glide langs slideren (D) eller ved at berøre en given position på slideren.

• Powerboost-funktionen kan ikke aktiveres samtidigt for begge kogezoner i samme side af kogepladen (dvs. begge venstre kogezoner eller begge højre kogezoner), da dette ville medføre overbelastning.
• Hvis du allerede har aktiveret powerboost-funktionen for én kogezone, er den maksimale indstilling for den anden kogezone i samme side 9.

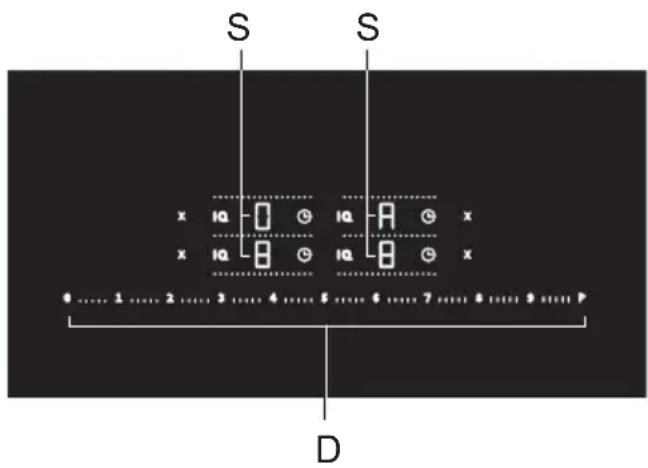

AUTOMATISK HURTIGOPVARMNING

Alle kogezoner er forsynet med en særlig funktion, som giver maksimal tilberedningseffekt ved starten af tilberedningen uanset kogezonens indstillede effekttrin. Efter et stykke tid skifter kogezonens effekttrin tilbage til det oprindeligt indstillede trin. Automatisk hurtigopvarmning kan aktiveres på alle kogezoner på et hvilket som helst effekttrin med undtagelse af trin "9" og "P".

Den automatiske hurtigopvarmningsfunktion er velegnet til retter, som skal varmes hurtigt op og derefter tilberedes i længere tid uden konstant opsyn.

Automatisk hurtigopvarmning er ikke beregnet til stegning, sautering eller braisering eller til retter, som jævnligt skal omrøres eller vendes, eller til retter, som skal tilberedes i længere tid i trykkoger.

S S x IQ 0 IQ A x x IQ B IQ B x 0....1....2....3....4....5....6....7....8....9....10 D

Kogepladen er tændt, og der er placeret velegnet kogegrej på en af kogezonerne. Vælg den ønskede kogezonen, der skal være slukket ("O" skal vises på displayet). Tryk på den ønskede position på slideren for at indstille effekttrinnet, og hold fingeren på slideren i cirka 3 sekunder.

"A" og det valgte effekttrin vises skiftevis på displayet. Når tiden for automatisk hurtigopvarmning er udløbet, skifter kogezonen automatisk til det indstillede effekttrin, som vises konstant.

SKEMA FOR AUTOMATISK HURTIGOPVARMNING

Effekttrin 11.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5
Varighed af automatisk hurtigopvarmning (sekunder)	40	60	70	100	120	150	180	220	260	300	430	400	120	150	195	200

DEAKTIVERING AF AUTOMATISK HURTIGOPVARMNING

Hvis tilberedningseffekten reduceres, mens den automatiske hurtigopvarmningsfunktion er aktiveret, deaktiveres hurtigopvarmningsfunktionen for den pågældende kogezone. Den automatiske funktion kan deaktiveres ved at vælge den relevante kogezone og indstille effekttrinnet til "O". Indstil derefter det nye effekttrin.

SAMMENKOBLET KOGEZONE (afhænger af modellen)

• På nogle modeller er det muligt at sammenkoble to kogezoner, så de fungerer som én stor kogezone. Dermed kan man eksempelvis tilberede mad i en stor oval gryde. Gryden skal være så stor, at den dækker centrum på begge kogezoner.
• Maksimal grydestørrelse: 40×25 cm. For at opnå en jævn fordeling af varmen anbefaler vi, at du bruger kogegrej med en kraftig bund. Under tilberedningen bliver kogegrejet varmt. Pas på, at du ikke brænder dig.
• Kogegrejet må ikke stå, så det dækker betjeningspanelet.

Kogegrejet skal altid dække kogezonens centrum!

AKTIVERING AF SAMMENKOBLET KOGEZONE

• Tænd for kogepladen ved at trykke på tænd/sluk-knappen (A).
• Kogezonerne, som du vil sammenkoble, skal være slukkede.
• Tryk på displayet for den første kogezone. Tryk umiddelbart efter på displayet på den kogezone, der skal sammenkobles.
• Den oplyste linje angiver de sammenkoblede kogezoner. Kun det nederste display lyser, og "O" blinker. De oplyste linje mellem kogezonerne slukkes.
• Brug slideren til at indstille effekttrinnet for de sammenkoblede kogezoner.
• Hvis du senere vil ændre effekttrinnet, skal du først trykke på displayet for den forreste kogezone.
• Bemærk! Powerboost-funktionen kan ikke bruges på de sammenkoblede kogezoner; du kan maksimalt indstille effekttrinnet til 9.

DEAKTIVERING AF SAMMENKOBLET KOGEZONE

Indstil effekttrinnet for den sammenkoblede kogezone til 0, eller sluk for kogezonen ved hjælp af knappen (O). "0" vises på displayet. Kogezonerne fungerer uafhængigt af hinanden igen efter nogle få sekunder.

Hvis der ikke er anbragt kogegrej på en af de to sammenkoblede kogezoner, bliver sammenkoblingen ophævet efter 2 minutter. Den inaktive kogezone slukkes.

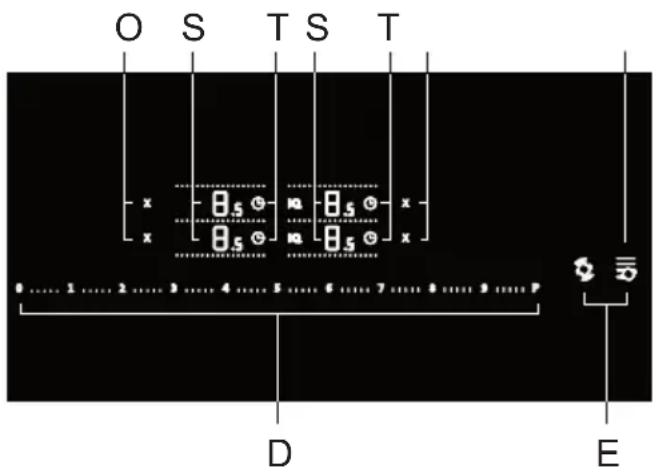

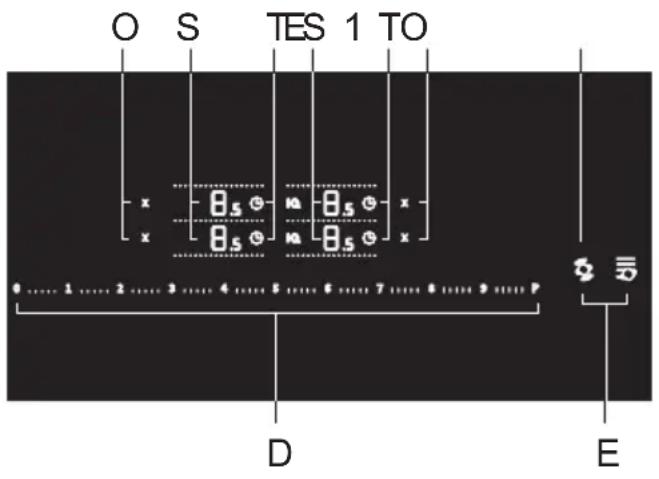

POSITIONSREGISTRERING SAMMEN MED AUTOMATISK

SAMMENKOBLING AF KOGEZONER (Kun nogle modeller.)

O S TES 1 TO x 0.5 x 0.5 x x 0.5 x 0....1....2....3....4....5....6....7....8....9....P D E

Registrering af kogegrej aktiveres automatisk 10 sekunder efter, at apparatet tændes. Hvis der er kogegrej på kogepladen, vil kogepladen automatisk registrere kogegrejets position og om nødvendigt sammenkoble kogezoner afhængigt at kogegrejets størrelse. To kogezoner over for hinanden kan sammenkobles til én stor kogezone. Kun displayet for den forreste kogezone forbliver aktivt og synligt, og "O" blinker på det. Separationslinjen (P) forsvinder. Du kan nu indstille effekttrinnet på slideren. Lyset i

knappen til registrering af kogegrej (E1) lyser, men er dæmpet. Automatisk sammenkobling af kogezoner er muligt for kogezoner, som er vertikalt over for hinanden. Automatisk registrering af kogegrej kan aktiveres inden for 10 sekunder ved at trykke på knappen til kogegrejsregistrering (E1). Automatisk registrering af kogegrej og automatisk sammenkobling af kogezoner kan kun fungere på kogezoner, som endnu ikke er tændt.

Sammenkoblingen af kogezoner kan slås fra ved at indstille effekttrinnet til O eller ved at trykke på den relevante knap til deaktivering (O). Funktionen kan bruges, hvis kogegrejet allerede er på kogepladen, eller hvis kogepladen er tom.

Hvis der ikke er kogegrej på kogepladen:

• Tænd for kogepladen. Alle kogezoner er indstillet til O.
• Anbring kogegrejet på en af kogezonerne. »O« blinker på displayet for den kogestone, som du har anbragt kogegrejet på. Du kan nu indstille eff ekttrinnet på slideren. Funktionen sammenkobler automatisk kogezonerne afhængigt af kogegrejets størrelse.
• Du kan fortsætte med det næste kogegrej ved at følge ovenstående trin.
• Med denne funktion kan du hurtigere indstille eff ekttrinnet. Du kan blot anbringe kogegrejet på en kogezone, så kogegrejet automatisk registreres.

Hvis der allerede er kogegrej på kogepladen:

• Tænd for kogepladen.
• »O« blinker på displayet for den kogezone, som kogegrejet står på. Du kan nu indstille eff ekttrinnet på slideren.
• Hvis der er kogegrej på flere kogezoner, skifter apparatet automatisk til den næste kogezone, när du har indstillet den første. »O« blinker på displayet for den næste kogezone.

Hvis du manuelt vælger en kogezone, slås automatisk registrering af kogegrej fra, og apparatet skifter til manuel indstilling.

Automatisk registrering af kogegrej inden for de første 10 sekunder kan slås helt fra med parameteren Aut under brugerindstillinger.

ÆNDRE EFFEKTTRIN VED AT FLYTTE KOGEGREJET

(Kun nogle modeller)

O S T S T x 0.5 x 0.5 x x 0.5 x 0....1....2....3....4....5....6....7....8....9....P D E

EPå visse modeller er det på de venstre kogezoner muligt at ændre effekttrinnet blot ved at flytte kogegrejet. Tryk på displayet for den valgte kogezone i venstre side, så det begynder at blinke. Lyset i knappen til styring af effekttrinnet med kogegrejet (E2) tændes. Tryk på denne knap for at aktivere funktionen.

Begge venstre kogezoner aktiveres som én stor kogezone med et antal forudindstillede effekttrin: Nederste kogezone på effekttrin 9, øverste kogezone på effekttrin 3.

Knappen til styring med kogegrej lyser. Effekttrinnene for de to kogezoner kan senere ændres til andre effekttrin på samme måde, som man ellers ændre effekttrin. Styring med kogegrej kan slås fra ved at trykke på knappen til hurtigsluk (O) for kogezonen eller ved at reducere effekttrinnet til O.

Power boost-funktionen kan aktiveres på alle kogezoner til hurtig tilberedning. På den måde kan du hurtigt opvarme store mængder mad.

Power boost-funktionen er kun aktiv i 5 minutter, hvorefter kogezonens effekttrin automatisk reduceres til 9. Hvis kogepladen ikke er for varm, kan power boost-funktionen slås til i yderligere 5 minutter, hvorefter funktionen slås fra igen.

For at undgå overophedning kan kogepladens styring automatisk slå power boostfunktionen fra og reducere kogezonens effekttrin til 9, inden tiden er gået.

Aktivering af power boost-funktionen

• Vælg kogezonen, og tryk yderst til højre på slideren (D) ved symbolet »P«.
• »P« vises på displayet.
• Power boost-funktionen er nu aktiveret.

Deaktivering af power boost-funktionen

• Kogepladen er forsynet med en blæser, som afkøler kogepladens elektroniske komponenter under tilberedningen. Blæseren kan fortsætte med at køre i nogen tid, når tilberedningen er afsluttet.
• Induktionskogepladen er også forsynet med en overophedningsbeskyttelse, som beskytter de elektroniske komponenter mod skade. Sikkerhedsmekanismen fungerer på fl ere måder. Hvis kogezonens temperatur stiger markant, reduceres tilberedningseff ekten automatisk. Hvis dette ikke er tilstrækkeligt, reduceres tilberedningseff ekten yderligere, eller kogezonen slukkes helt. I dette tilfælde vises “F2” på displayet. Kogepladen kan bruges igen, når den er kølet af.

AUTOMATISK SLUKNING

Hvis knapperne er aktiveret i for lang tid (f.eks. på grund af væskespild eller efterladte genstande på betjeningspanelet), slukkes alle kogezoner efter 10 sekunder.

Symbolet blinker på displayet.

Den efterladte genstand eller den spildte væske skal fjernes fra betjeningspanelet inden for 2 minutter, da kogepladen ellers slukkes automatisk.

De seneste indstillinger kan genkaldes med hukommelsesfunktionen ved hjælp af knappen STOP & GO (H).

HUKOMMELSESFUNKTION

Med denne funktion kan du gendanne alle kogezoneindstillinger, hvis kogepladen slukkes ved et uheld. Dette er dog kun muligt inden for 5 sekunder efter, at kogepladen er slukket.

- Tryk på knappen tænd/sluk (A) for at tænde kogepladen igen inden for 5 sekunder efter, at den er blevet slukket. Knappen (H) blinker på displayenheden i 5 sekunder. Tryk på knappen, mens den blinker. Dette gendanner alle de indstillinger, der var aktiveret, lige før kogepladen blev slukket.

MIDLERTIDIG AFBRYDELSE AF TILBEREDNINGEN MED FUNKTIONEN STOP & GO (PAUSE)

Funktionen Stop & Go (pausefunktionen) lader dig afbryde tilberedningen midlertidigt i op til 10 minutter, mens indstillingerne i øvrigt bibeholdes. Alle kogezoner slukkes midlertidigt. Dette er praktisk, eksempelvis hvis en gryde har kogt over, og du skal tørre kogepladen af.

AKTIVERING AF STOP & GO-FUNKTIONEN (PAUSEFUNKTIONEN)

En eller fl ere kogezoner skal være tændt.

• Tryk på knappen Stop/Go (H).
Der lyder et kort bip. Alle indstillinger på kogepladens display og lyset i pauseknappen blinker.
- Alle timere eller minuture sættes på pause.
- Alle knapper er inaktive, undtagen stop/go-knappen og tænd/sluk-knappen.
Hvis du ikke trykker på nogen knapper inden for 10 minutter, slukkes alle tændte kogezoner automatisk.

SLÅ STOP & GO-FUNKTIONEN FRA

• Tryk på pauseknappen inden for 10 minutter.
• Kogepladen fortsætter med samme indstillinger som før pausen.

B∅RNESIKRING

Kogepladen kan låses, så det ikke er muligt at tænde for kogezonerne eller bruge andre af kogepladens funktioner.

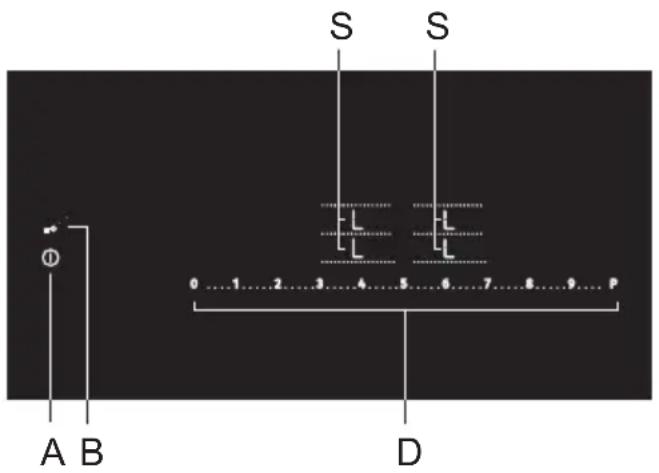

Kogepladen skal være slukket eller på standby.

S S 0 1 2 3 4 5 6 7 8 9 P A B D

Slå børnesikring til

Kogepladen skal være slukket eller på standby.

Tænd for kogepladen ved at trykke på knappen (A). Hold knappen (B) til børnesikringen inde i 3 sekunder. "L" vises i 5 sekunder på alle display. Kogepladen er nu låst.

Kogepladen skifter automatisk til standbytilstand efter 5 sekunder.

Slå børnesikringen fra

Kogepladen kan låses op igen på samme måde (i omvendt rækkefølge). Tænd for kogepladen ved at trykke på tænd/sluk-knappen. Symbolet "L" vises på alle display. Hold knappen (B) til børnesikringen inde i 3 sekunder.

"O" vises på alle display i stedet for "L". Kogepladen er herefter klar til brug.

Bemærk! Hvis børnesikringen (B) slås til under brugerindstillingerne (se afsnittet Brugerindstillinger), vil kogepladen altid blive låst, när den slukkes.

Slå läsefunktionen til inden rengøring for at forhindre, at kogepladen tændes sigtet.

TIMERFUNKTIONER

Denne funktion gør det muligt at benytte to forskellige metoder:

• Indstilling af minutur (nedtællingsur) gælder for hele kogepladen. Med denne funktion bipper kogepladen, når den indstillede tid er gået.
• Indstilling af programtimer gælder for den valgte kogezone. Der kan indstilles en separat timer for hver kogezone. Når den indstillede tid er gået, slukkes kogezonen automatisk.

1 MINUTUR (ELLER NEDTÆLLINGSUR)

Minuturet fungerer uafhængigt af alt andet og er ikke forbundet til drift af nogen kogezoner. Når du har indstillet minuturet, fortsætter det med at tælle ned, selv hvis du slukker for kogepladen.

Minuturet kan kun stoppes, när kogepladen er tændt.

Slå minuturet til (nedtællingsur)

Kogepladen skal være tændt.

• Tryk på knappen til minuturet. Knappen begynder at blinke.
  • "0:00" vises på timerdisplayet.
• Indstil tiden ved hjælp af knapperne "U" og "V".
  Hvis du ikke indstiller minuturet inden for 10 sekunder, slås det automatisk fra."
• Når minuturet er slået til, lyser knappen for minuturet.
• Minuturet forbliver slået til, også selv om du slukker for kogepladen.

Slå minuturet fra

• Hvis kogepladen er slukket, skal du først tænde for den på tænd/sluk-knappen.
• "Hold knapperne (U) og (V) inde samtidigt for at slå minuturet fra. Alternativt:"
• Hold knappen (U) inde, indtil "0:00" vises på displayet.

2 PROGRAMTIMER

Programtimerfunktionen gør det muligt for dig at se og indstille tilberedningstiden for den valgte kogezone. Når den indstillede tid på timeren er gået, slukkes kogezonen automatisk og afgiver en alarm. Sluk for alarmen ved at trykke på en vilkårlig knap, eller vent, til den slukker automatisk efter kort tid.

Slukning med programtimeren kan indstilles individuelt for hver kogezone.

Programtimeren kan kun indstilles for aktive kogezoner.

Display med tilberedningstid - stopur

Kogepladen skal være tændt.

• Tryk på knappen til valg af programtimer for den aktive kogezone (T). Knappen begynder at blinke.
• Tidsforbruget, siden kogezonen blev tændt, og et tidtagningssymbol (b) vises på displayenheden.

Indstilling af programtimer

Kogepladen skal være tændt.

• Tryk på knappen til valg af programtimer for den aktive kogezone (T). Knappen begynder at blinke.
• Tiden, siden kogezonen blev tændt på "1:15" og et tidtagningssymbol (a) vises.
• Tryk på displayet (Z) for at indstille tiden til "0:00". Indstil tiden ved hjælp af knapperne "U" og "V". Knappen til programtimeren for den valgte kogezone lyser.
• Hvis du ikke har indstillet tiden med knapperne (U) og (V) inden for 5 sekunder, slås programtimeren automatisk fra.
• Gentag proceduren for at indstille programtimeren for en anden aktiv kogezone.

Hvis du har indstillet programtimere for flere kogezoner, vises displayet tiden for den senest valgte kogezone. Når den resterende tid for en kogezone er kortere end et minut, vises tiden for denne kogezone på displayet. Nedtællingen af det sidste minut af den indstillede tid vises i sekunder.

Slå programtimerfunktionen fra

• Tryk på knappen til programtimeren, og vælg den programtimer, du vil slå fra.
• Hold knapperne (U) og (V) inde samtidigt for at slå programtimeren fra. Alternativt:
• Hold knappen (U) inde, indtil "0:00" vises på displayet.

Stop af programtimer-/minuturalarm

Når den indstillede tid eller tilberedningstid er gået, lyder alarmen. Lyset i knappen for den relevante kogezone blinker, og "00" blinker på timerdisplayet.

- Berør en vilkårlig knap for at stoppe alarmen.

Du kan indstille tilberedningstiden hurtigere, hvis du holder knappen (U) eller (V) inde. Hvis du trykker på knappen (U) umiddelbart efter at at slå programtimeren/minuturet til, kan du indstille tilberedningstiden/tiden med 1:00 (1 time) som udgangspunkt.

Programtimeren har prioritet over automatisk sikkerhedsslukning, när den længst tilladte tilberedningstid nås.

Alarmens varighed kan ændres under Brugerindstillinger med parameteren Sou.

Der findes en yderligere parameter (Uol), som bestemmer alarmens lydstyrke.

Under brugerindstillingerne kan du slå det automatiske stopur (tidtagning) for den aktive kogezone fra med parameteren CLo. I så fald vises tidtagningssymbolet og "0:00" på displayet, när du vælger timeren.

AUTOMATISKE TILBEREDNINGSPROGRAM-MER - IQ-FUNKTIONEN

IQcook-systemet styrer automatisk tilberedningen, men slukker ikke automatisk, när maden er klar. Dette skal gøres manuelt eller ved hjælp af minuturet eller en programtimer.

IQcook-systemet kan bruges på alle kogezoner ved at trykke på IQ-knapperne og vælge tilberedningsprogram.

Brug låget til alle funktioner undtagen stegning/braisering. Kun på denne måde kan programmet fungere optimalt.

Brug samme gryde eller pande, indtil tilberedningen er afsluttet.

Før kogepladen tændes, skal kogezonen og bunden af kogegrejet være ren og tør.

Forberedelse:

- Fyld mad og vand i kogegrejet, og stil kogegrejet på kogezonen.

Vandets overflade skal være mindst 50 mm under kanten af kogegrejet.

Læg et låg på kogegrejet.

• Tryk på tænd/sluk-knappen (A) til kogepladen. Der lyder et kort bip.
• Slå IQcook-systemet til ved at røre ved IQ-symbolet for den valgte kogezone. Alle tilgængelige tilberedningsprogrammer (C) og IQ-symbolet lyser. Vælg det ønskede tilberedningsprogram. Kun programmet til stegning/braisering (L) giver mulighed for yderligere indstillinger i området på

kogepladen, hvor du kan styre effekttrin.

Det automatiske tilberedningsprogram er nu aktiveret, og tilberedningen starter 5 sekunder efter, at du har trykket på knappen IQ. IQ-symbolet lyser, og “_” vises på displayet for at angive, at tilberedningsprocessen er startet.

- Du kan også indstille en programtimer (F).

LANGSOM TILBEREDNING

Denne funktion er beregnet til retter, som tager længere tid at tilberede - med langsom opvarmning og jævn temperatur.

Retter: SUPPER, GULLASCH, SAMMENKOGTE RETTER, SAUCER, RIS OSV.

Programmerne til langsom tilberedning giver mulighed for at kombination af flere programmer, f.eks.: tilberedning af bolognesesauce. Vælg først programmet stegning/braisering for at opvarme olien. Når kogepladen bipper, skal du tilsætte løg og sautere det. Tilsæt derefter kød, vand, flåede tomater, krydderurter og krydderier... Brug derefter denne eller en anden kogezone til programmet til langsom tilberedning, og tilbered saucen ved lav temperatur, til den er færdig.

Programmet til langsom tilberedning kan aktiveres, när maden har været oppe at koge på den manuelle indstilling. Eksempel: Bring suppen i kog på effekttrin 9 eller P, og skift derefter til programmet til langsom tilberedning for at lade suppen simre.

IQ-systemet sikkerhedsfunktion - smartsense

Smartsense sørger for, at maden i kogegrejet ikke brænder på.

Symbolet (b) vises på displayet, og der lyder et bip fra kogepladen. Systemet afbryder strømforsyningen. Symbolerne forbliver tændt, indtil de slukkes af brugeren.

Bemaerk!

Ris – skylles i vand før tilberedning. Der skal bruges 2-3 dele vand til 1 del ris.

Følgende meddelelse vises i displayet under brug:

Den optimale temperatur er endnu ikke opnået: "_"

Den optimale temperatur er opnået: "=".

TILBEREDNING MED EN STOR MÆNGDE VAND

Denne funktion bringer hurtigt vandet op til kogepunktet og holder temperaturen. Funktionen er egnet til tilberedning af vandbaserede retter og til fødevarer, som skal tilberedes i vand.

Bemærk! Inden du koger grøntsager, skal du vaske dem, især kartofler, grundigt i vand. På den måde kan du undgå skumning under tilberedningen.

Når vandet koger (og låget er på) lyser symbolet (=), og der lyder et bip.

Nogle slags fødevarer kan skumme under tilberedningen. Løft låget, og rør rundt i indholdet. Brug et låg med overtryksventil!

Når du bruger funktionen Tilberedning med en stor mængde vand, kan det være, at vandet endnu ikke koger, så du kan se det. Lad låget være på gryden, indtil systemet opvarmer vandet, så det koger let. Hvor intenst vandet kan holdes i kog, afhænger også af typen af gryde og låg."

x 10 - 2 x 10 - 2

Følgende meddelelse vises i displayet under brug:

Den optimale temperatur er endnu ikke opnået: " _ Den optimale temperatur er opnået: "="

STEGNING/BRAISERING

Funktionen er beregnet til tilberedning af kød ved forskellige effekttrin. Kødet tilberedes ensartet og forbliver saftigt.

Funktionen stegning/braisering er egnet til kogegrej, som kun kræver en lille mængde olie - op til en dybde på 10 mm. Når olien har opnået den relevante temperatur, vises symbolet "_" på displayet. Kogepladen bipper, og maden kan nu kommes i kogegrejet.

Funktionen er egnet til TILBEREDNING AF ALLE SLAGS K∅D, FISK, PANDEKAGER, AEG, GR∅NTSAGER osv.

Bemaerk!

Pandekager - Fordel olien jævnt hen over overfladen på panden, og anbring panden på kogezonen. Tænd for IQ-systemet. Når symbolet (=) vises på displayet, skal dejen hældes på. Ved hver efterfølgende pandekage skal du lade panden stå på kogezonen med olie i ca. 30 sekunder og først derefter hælde mere dej på.

Du kan indstille det ønskede effektrin fra starten af eller ændre det under brugen.

Effekttrin:

Trin 1 = meget lav

Tryk først på knappen IQ til stegning/braisering, inden du indstiller effekttrinnet. Derefter vises de mulige effekttrin fra 1 til 4 på displayet i nogle få sekunder, hvorefter effekttrin 2 vælges som standard.

Når effekttrinnet vises på displayet, kan du trykke på slideren for at ændre det. Du kan også ændre effekttrinnet senere under tilberedningen ved først at trykke på knappen IQ og derefter indstille effekttrinnet.

Den optimale temperatur er endnu ikke opnået: " "

Den optimale temperatur er opnået: "="

OPT∅NING AF FROSNE F∅DEVARER

Denne funktion er beregnet til optøning af frosne fødevarer.

Funktionen er også velegnet til smeltning af chokolade.

HOLDE MADEN VARM

Denne funktion er velegnet til at holde alle former for retter varme. Den holder maden varm ved en temperatur på cirka 70 °C. Den er også velegnet til tilberedning af glögg.

Eksempel:

Når du har lavet gullasch ved hjælp af funktionen til langsom tilberedning, kan du skifte til dette program og holde maden varm.

Følgende meddelelse vises i displayet under brug:

Den optimale temperatur er endnu ikke opnået: "_"

Den optimale temperatur er opnået: "="

SLUKNING AF KOGEZONER

Kogezonen kan slukkes ved at trykke på den relevante knap (O), som lyser ved siden af den aktive kogezone. Hvis effekttrinnet for alle kogezoner er indstillet til "O", slukkes kogepladen efter 10 sekunder.

RESTVARMEINDIKATOR

Den glaskeramiske kogeplade er også udstyret med et restvarmedisplay, "H". Den glaskeramiske kogezone opvarmes ikke direkte, men kun indirekte med varmen, som reflekteres fra kogegrejet. Så længe symbolet "H" lyser, efter kogepladen er slukket, er der restvarme i kogezonen. Du kan bruge denne restvarme til at holde maden varm eller til at optø frossen mad. Når symbolet "H" slukkes, kan kogezonen stadig være varm. Vær derfor forsigtig, så du ikke brænder dig!

MAKSIMAL TILBEREDNINGSTID

Af hensyn til sikkerheden er der en grænse for den maksimale tilberedningstid, der kan indstilles for hver enkelt kogezone. Den maksimale tilberedningstid afhænger af det senest anvendte effekttrin.

Hvis effekttrinnet er uforandret, slukkes kogezonen automatisk, når den maksimale varighed for tilberedningen er nået.

Effekttrin 1	2	2.5	3	44.5	5	66.5	77,5	88.5	9	P*				*
Maksimal driftstid (i timer)	8 8	6 6	4 4	2	1,5	1,5	1,5	6 6 6	8 2

* Efter 5 minutter reduceres effekttrinnet automatisk til 9. Efter 1,5 timer slukkes kogezonen automatisk.

Tryk på tænd/sluk-knappen (A) for at slukke for kogepladen.

BRUGERINDSTILLINGER

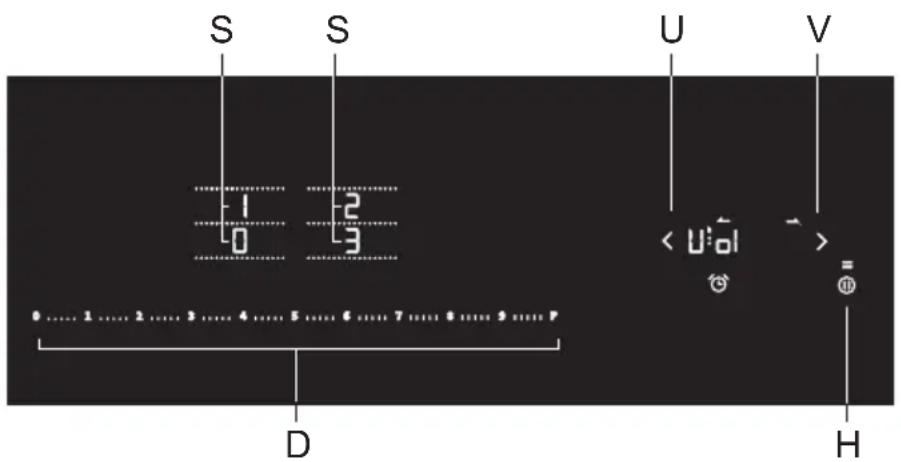

INDSTILLING AF ALARMSIGNAL, AUTOMATISKE FUNKTIONER OG B∅RNESIKRING

Du kan indstille lydsignalets lydstyrke og varighed, slå børnesikring til samt slå automatisk timer og automatisk genkendelse af kogegrej fra.

Åbn menuen med parameterindstillinger ved at trykke på knappen (H), når apparatet er slukket, og hold den inde i 3 sekunder.

Den første parameter "Uol" vises på displayet og angiver alarmsignalets lydstyrke. Tryk på timerknapperne (U) og (V) for at vælge den ønskede indstilling.

Loc: Automatisk børnesikring

Aut: Automatisk genkendelse af kogegrej

CLo: Automatisk aktivering af timer

P xx: Samlet maksimal effekt (disse indstillinger kan aktiveres inden for 2 minutter efter, at apparatet er sluttet til strøm).

De mulige parameterværdier vises på kogezonernes displayenheder. For at ændre en parameter skal du trykke på den, så værdien lyser kraftigere.

Alle parametre bekræftes og gemmes ved at holde knappen (F) inde i 2 sekunder. Der lyder et kort bip. Hvis du ikke vil gemme dine nye parameterindstillinger, kan du lukke brugerindstillingsmenuen ved at trykke på tænd/sluk-knappen.

Lydstyrke for lydsignal og alarm »Uol«

Følgende værdier kan vælges:

0 på displayet = fra (gælder ikke for alarm og fejlsignal)

3 på displayet = højeste lydstyrke (standard)

Der lyder et kort alarmsignal med den viste lydstyrke ved hver ændring.

Følgende værdier kan vælges:

Hvis børnesikringen slås til under brugerindstillingerne, vil kogepladen altid blive låst, när den slukkes.

Positionsregistrering med automatisk sammenkobling af kogezoner »Aut«

Hvis funktionen Registrering af kogegrej med automatisk sammenkobling af kogezoner er slået fra under Brugerindstillinger, vil apparatet altid være i manuel tilstand (der er ikke 10 sekunders automatisk genkendelse af kogegrej, hver gang apparatet tændes).

Automatisk aktivering af timer »CLo«

Hvis automatisk aktivering af timer er slået fra under brugerindstillinger, viser apparatet kun "0:00", när du trykker på timersymbolet i stedet for at vise den forbrugte tid, siden kogezonen blev aktiveret.

Samlet maksimal effekt »Pxx« (xx angiver effekten)

For at aktivere denne indstilling skal du holde pauseknappen (H) inde i 3 sekunder, når du slutter apparatet til lysnettet. P74 vises på displayet og angiver en samlet maksimal på 7,4 kW. Tryk på timerknapperne (U) og (V) for at ændre denne begrænsning.

Indstillingen kan foretages inden for de første 2 minutter, når apparatet sluttes til lysnettet. Hvis du senere vil ændre indstillingen, skal apparatet først afbrydes fra lysnettet i nogle få sekunder.

Begrænsning af samlet maksimal effekt

Hvis boligens elektriske installation har forskellige strømgrænser, er det muligt at reducere kogepladens maksimale strømforbrug:

Alle parametre bekræftes og gemmes ved at holde pauseknappen (H) inde i 2 sekunder. Der lyder et kort bip. Hvis du ikke ønsker at gemme ændringen, skal du trykke på tænd/sluk-knappen.

Hvis effekten begrænses, er det også muligt at begrænse indstillingerne og dermed kogezonens effekt. Apparatet har et strømstyringssystem, som minimerer effekten af strømbegrænsning.

VEDLIGEHOLDELSE OG RENG∅RING

Afbryd strømforsyningen til apparatet, og lad det køle helt af.

Børn må ikke rengøre eller vedligeholde apparatet uden opsyn af voksne.

Rengør den glaskeramiske overflade, når den er afkølet, hver gang du har brugt den. Hvis den ikke rengøres, brænder de resterende madrester fast på den varme overflade, næste gang du bruger komfuret.

Brug regelmæssigt særlige plejemidler, der er fremstillet til at skabe en beskyttende film på overfladen af den glaskeramiske kogeplade.

Tør altid støv og andre partikler af både kogegrejets bund og den glaskeramiske overflade før brug, da de ellers kan ridse overfladen.

Ståluld, grove skuresvampe og skuremidler kan ridse gepladens overflade. Overfladen kan også blive beskadiget brug af skrappe rengøringssprays og uegnede flydende gøringsmidler.

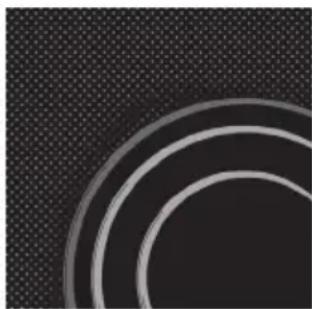

Mønsteret kan slides af ved brug af skrappe eller slibende rengøringsmidler eller ved brug af kogegrej med ru eller beskadiget bund.

Brug en fugtig blød klud til at fjerne mindre urenheder. Tør efter med en tør klud.

Fjern eventuelle indtørrede vandstænk med en mild eddikeopløsning. Undgå imidlertid at bruge denne opløsning til aftørring af rammen (kun visse modeller), da det kan beskadige dens silkeagtige finish. Brug aldrig skrappe rengøringssprays eller kalkfjerner.

Fjern genstridigt snavs med et specialmiddel til glaskeramiske overflader. Følg producentens anvisninger. Sørg for at fjerne alle rester af rengøringsmidler helt efter rengøringen, da de kan beskadige den glaskeramiske overflade, når kogezonerne varmes op.

Vanskelige og brændte pletter fjernes med en dertil beregnet skraber. Vær forsigtig, når du bruger en skraber, så du ikke kommer til skade med den.

Brug kun skraberen, hvis snavset ikke kan fjernes med en våd klud eller med specielle rengøringsmidler til glaskeramiske overflader.

Hold skraberen i den korrekte vinkel (45° til 60°). Pres forsigtigt skraberen mod glasoverfladen, og skub den hen over mønsteret for at fjerne snavset. Skraberens plastdele (på nogle modeller) må ikke komme i kontakt med varme kogezoner.

Pres ikke skraberen vinkelret mod glasset, og rids ikke kogepladens overflade med bladet eller spidsen.

Fjern straks sukker og sukkerholdige fødevarer fra den glaskeramiske overflade med en skraber, også selv om kogezonen stadig er varm, da sukker kan beskadige overfladen permanent.

Ändringer i de grafiske designelementers glans eller en eventuel misfarvning er ikke udtryk for beskadigelse af apparatet, men er et resultat af normal brug af kogepladen. En eventuel misfarvning opstår oftest som følge af fastbrændte madrester, men kan også skyldes brug af kogegrej med f.eks. aluminiums- eller kobberbund. Det kan være meget svært at fjerne misfarvninger helt.

Bemærk: Misfarvning og lignende påvirker kun kogezonernes udseende og ikke deres funktion. Fjernelse af sådanne misfarvninger er ikke omfattet af garantien.

ÅRSAGER TIL ST∅J VED INDUKTIONSTILBEREDNING

Støj og lyde Årsag Løsning
Induktionsgenereret støj	Induktionsteknologien er baseret på metaller og elektromagnetisme. Den får molekyler til at bevæge sig.Disse bevægelser omdannes til varme. Afhængigt af metallet kan det medføre let støj.	Dette er helt normalt og skyldes ikke en fejl.
Transformeragtig brummen	Forekommer ved tilberedning ved høj effekt. Dette skyldes mængden af energi, der overføres fra kogepladen til kogegrejet.	Støjen aftager eller forsvinder, når du reducerer tilberedningseffekten.
Vibration eller lyde fra kogegrejet	Denne form for støj forekommer i kogegrej, som er fremstillet af forskellige materialer.	Den skyldes vibrationer mellem tilstødende overflader af de forskellige materialelag. Støjen afhænger af kogegrejet.Den kan variere afhængigt af mængden og typen af mad, der tilberedes.
Blæserstøj Korrekt induktionsfunktion kræver temperaturstyring. Derfor er kogepladen forsynet med en blæser, som kører ved varierende hastighed afhængigt af den registrerede temperatur.		Blæseren kan fortsætte med at køre, efter at kogepladen er slukket, hvis temperaturen forbliver for høj.

SIKKERHEDSFUNKTIONER OG FEJLVISNING

Kogepladen er udstyret med overophedningssensorer. Disse sensorer kan automatisk slukke en hvilken som helst af kogezonerne eller hele kogepladen midlertidigt.

Fejl, mulig årsag, afhjælpning

- Der lyder et konstant bip, og blinker på displayet.

- Der er spildt vand på sensoroverfl aden, eller der er anbragt en genstand oven på sensorerne.

Tør overfl aden af.

- »F2« vises på displayet

- Kogezonen er overophedet. Vent, til kogezonen er kølet af.

- »F« vises på displayet

- Dette symbol angiver, at der er opstået en fejl.

I tilfælde af fejl, eller hvis fejlindikatoren "F" ikke forsvinder, skal du afbryde strømmen til kogepladen i nogle minutter (slå sikringen fra, eller sluk på hovedkontakten). Slut derefter strøm til kogepladen igen, og tænd på hovedkontakten.

Hvis problemet fortsat findes, efter at du har gennemgået skemaet, skal du kontakte en autoriseret installatør. Reparationer eller andre skader, som skyldes ukorrekt tilslutning eller brug af apparatet, er ikke dækket af garantien. I sådanne tilfælde skal brugeren selv betale for reparationen.

Før reparationen påbegyndes, skal du sikre dig, at strømmen til apparatet er afbrudt, ved enten at fjerne sikringen eller ved at trække stikket ud af stikkontakten.

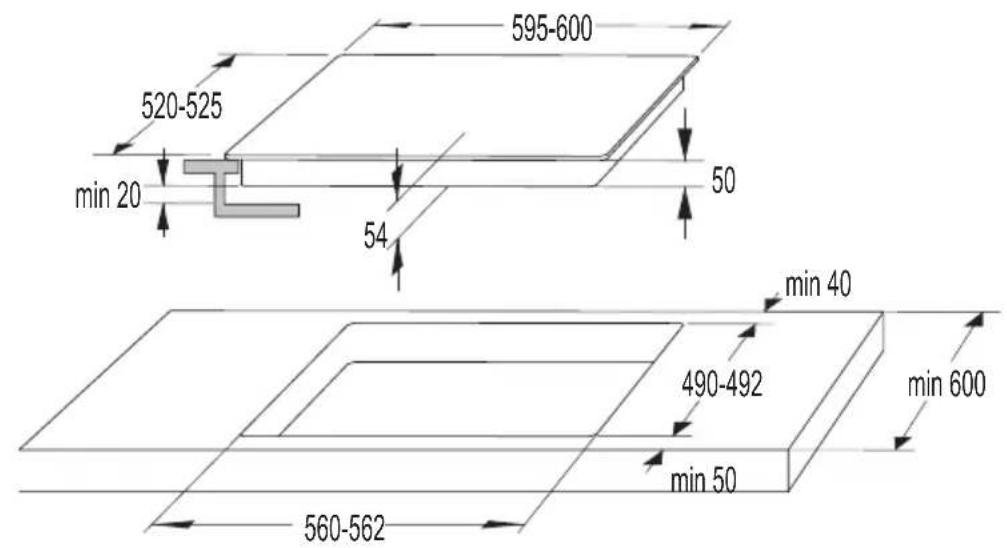

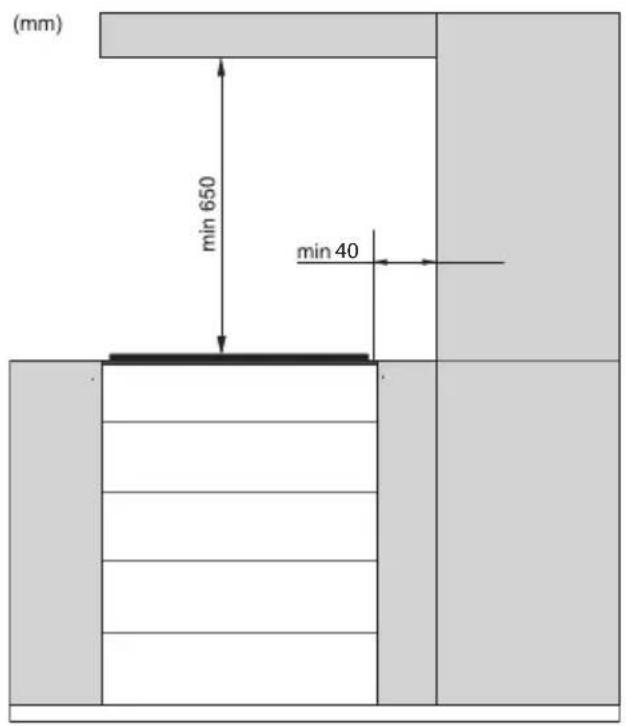

MONTERING AF EN GLASKERAMISK KOGEPLADE

(mm) min 650 min 40

- Det er kun tilladt at bruge pyntelister af massivt træ bag ved kogepladen, hvis afstanden mellem pyntelisten og kogepladen svarer til den afstand, der er angivet i monteringsvejledningen.

595-600 520-525 min 20 54 50 min 40 490-492 min 600 min 50 560-562

60cm

100cm

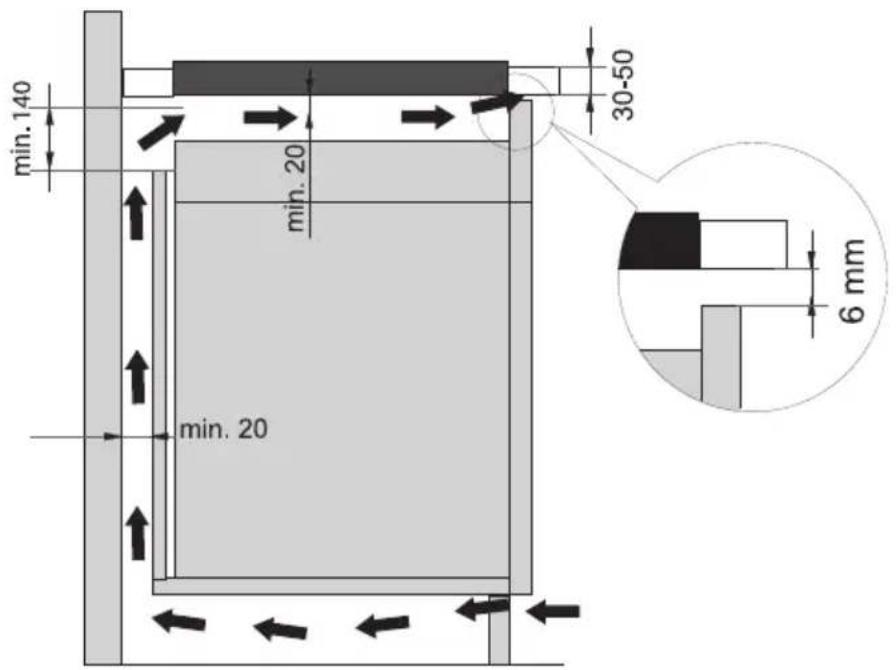

VENTILATIONSHULLER I K∅KKENELEMENTET

- En forudsætning for, at induktionskogepladens elektroniske komponenter fungerer korrekt, er, at der er tilstrækkelig luftcirkulation.

Køkkenelement med skuff e

- I køkkenelementets bagpanel skal der være en åbning med en højde på mindst 140 mm i hele køkkenelementets bredde. Derudover skal der være en åbning på mindst 6 mm i forsiden i hele køkkenelementets bredde.

- Kogepladen er udstyret med en blæser nederst. Hvis køkkenelementet har en skuff e forneden, må denne ikke bruges til opbevaring af små genstande eller papir, da disse kan blive suget ind i blæseren og beskadige blæseren og kølesystemet. Desuden må skuff en ikke bruges til opbevaring af alufolie eller brændbare genstande eller væsker (som f.eks. aerosoler). Hold sådanne elementer væk fra kogepladen. Risiko for eksplosion! Der skal være en afstand på mindst 20 mm mellem skuff ens indhold og blæserens indsugningsåbninger.

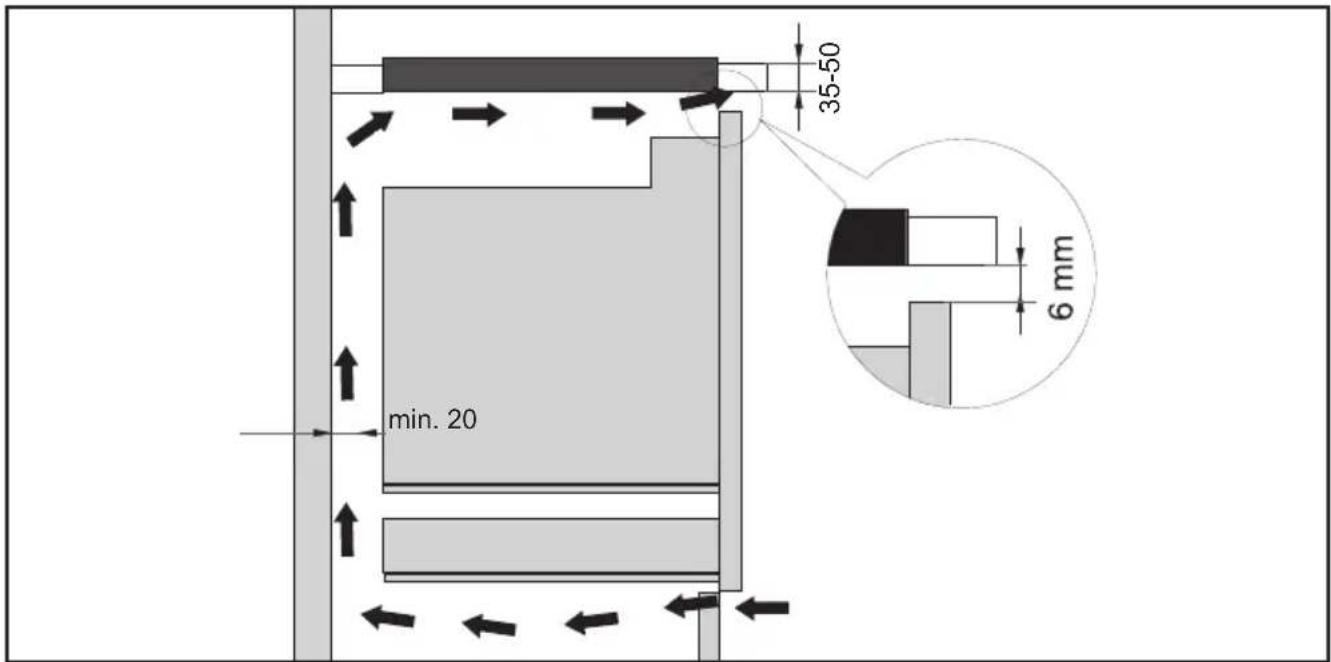

B Køkkenelement med indbygget ovn

• Det er muligt at installere en ovn under induktionskogepladen, hvis ovnen er af typen EVP4., EVP2.. og EVP3.. med køleblæser. Før ovnen installeres, skal køkkenelementets bagpanel fjernes på det sted, hvor åbningen til installationen skal være. Derudover skal der være en åbning på mindst 6 mm i forsiden i hele køkkenelementets bredde.
• Vi kan ikke garantere en korrekt funktionsmåde for andre eventuelle apparater, som installeres under induktionskogepladen.

35-50 min. 20 6 mm

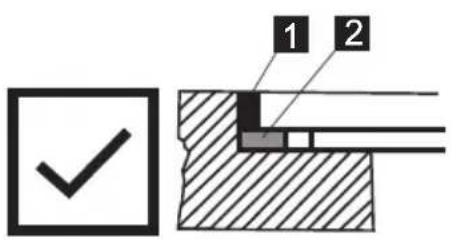

PLANLIMNING AF KOGEPLADE

Apparater uden facetslebne kanter eller dekorationsrammer er egnede til planlimning.

Apparatet må kun monteres i temperatur- og vandfaste bordplader, f.eks. af sten (marmor, granit) eller massivt træ (kanterne langs udskæringen skal forsegles. Hvis apparatet skal monteres i en bordplade af keramik, træ eller glas, skal der bruges en underramme af træ. Denne ramme medfølger ikke.

Apparatet må kun indbygges i bordplader af andre materialer, hvis bordpladeproducenten har givet udtrykkelig godkendelse til det. Sørg for, at udskæringen og apparatet passer nøjagtigt til hinanden. På den måde er det også nemt senere at løfte apparatet ud af bordpladen. Monter pakningstape langs med underkanten af glaspanelet.

Før først ledningen gennem udskæringen. Anbring derefter apparatet over midten af udskæringen.

Slut apparatet til lysnettet (se anvisningerne om tilslutning af apparatet). Afprøv apparatets funktion, før du monterer det.

Forsegl åbningen mellem apparatet og bordpladen med silikone. Silikonen skal være varmefast op til mindst 160 °C. Glat silikonen ud ved hjælp af et egnet værktøj.

Følg brugsanvisningen til silikonen. Tænd ikke for apparatet, før silikonen er hærdet helt.

Vær især opmærksom på indbygningsmålene ved bordplader af sten. Vælg en silikone, der er egnet til brug med den valgte bordplade - rådfør dig eventuelt med bordpladeproducenten, Hvis du bruger en uegnet silikone, kan det medføre permanent misfarvning på visse steder.

2. Udtagning af apparat til indbygning:

Afbryd strømforsyningen til apparatet.

Fjern silikonepakningen fra kanten med et egnet værktøj. Skub apparatet op nedefra, og løft det ud af bordpladen.

Forsøg ikke at løfte apparatet ud oppefra!

Serviceteknikeren er kun ansvarlig for at reparere eller servicere selve kogepladen. Kontakt en specialiseret køkkenforhandler vedrørende geninstallation af en planlimet kogeplade.

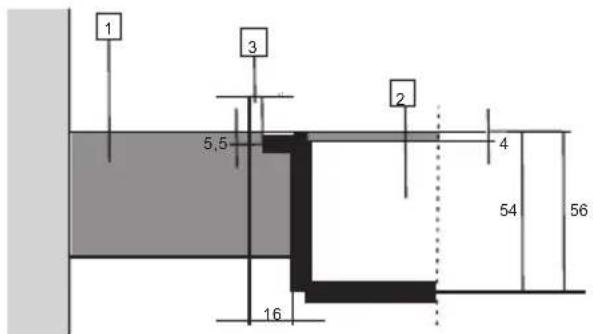

Bordplade af sten

1 3 2 5,5 4 54 56 16

1. Bordplade
2. Apparatet
3. Åbning

Af hensyn til fejlmarginen (tolerancen) for den glaskeramiske kogeplade og udskæringen i bordpladen, bør der være plads til en justering (min. 2 mm).

Bordplade af keramik, træ eller glas

1 3 4 2 ≥1 5,5 4 54 56 16

1. Bordplade
2. Apparatet
3. Åbning
4. Træramme, tykkelse 16 mm.

Af hensyn til fejlmarginen (tolerancen) for den glaskeramiske kogeplade og udskæringen i bordpladen, bør der være plads til en justering (min. 2 mm). Monter trærammen 5,5 mm under bordpladens overflade (se figuren).

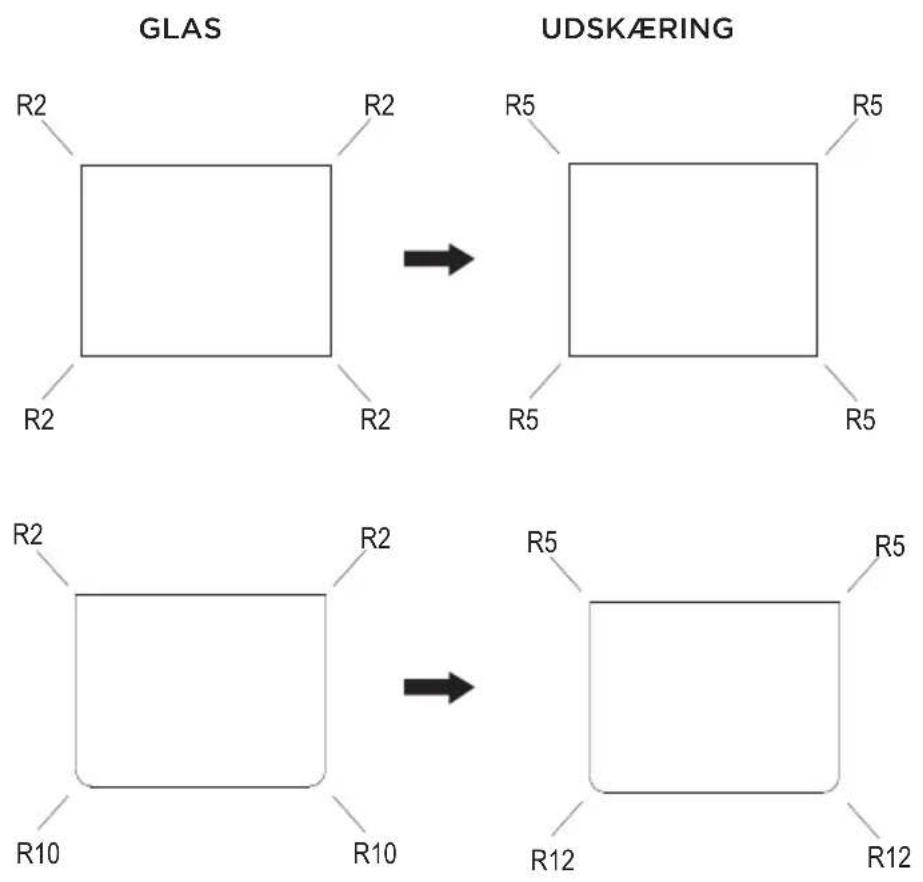

Vær opmærksom på glaskanterne (R10, R2), når du laver udskæringen.

MÅL PÅ UDSKÆRINGEN I BORDPLADEN

(afhænger af modellen)

595 520 min 20 54 50 R min 40 524-525 x y 490-492 min 600 R min 50 560-562 599-600

X 19 5

y 17 5

60cm

795 520 min 20 54 50 R min 40 524-525-x y 490-492 min 600 R min 50 750-752 799-800

X 24 5

y 17 5

80cm

900 520 min 20 54 50 R min 40 524-525 x y 490-492 min 600 R min 50 870-872 904-905

X 17 5

y 17 5

90cm

1000 410 min 20 50 54 R min 40 414-415 x y 385-387 min 600 R min 50 970-972 1004-1005

X 17 5

y 14 5

100cm

Hvis ovnen skal installeres under en planlimet kogeplade, skal bordpladens tykkelse mindst være 40 mm.

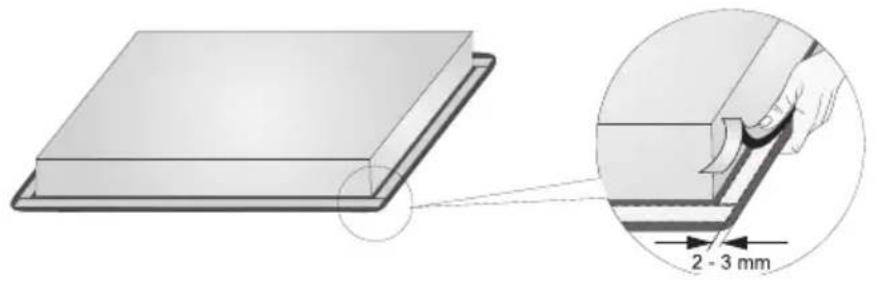

MONTERING AF SKUMPAKNINGEN

I visse apparater er pakningen allerede monteret!

Før apparatet monteres i en køkkenbordplade, skal skumpakningen, der følger med apparatet, fastgøres på undersiden af den glaskeramiske kogeplade.

• Tag den beskyttende fi lm af pakningen.
• Fastgør pakningen på undersiden af glasset (2-3 mm fra kanten). Pakningen skal monteres langs hele glaskanten. Pakningen må ikke overlappe i hjørnerne.
• Ved montering af pakningen skal du kontrollere, at den ikke er beskadiget af eller har været i kontakt med skarpe genstande.

Monter ikke apparatet uden denne pakning!

• Bordpladen skal være fuldstændig plan.
• Beskyt de udskårne fl ader.

• Strømbeskyttelse skal opfylde gældende regler.
• Før du tilslutter apparatet, skal du kontrollere, at den spænding, der er angivet på typeskiltet, svarer til spændingen i hjemmets lysnet.
• Den elektriske installation skal være udstyret med en afbryder, som kan koble alle poler i apparatet fra lysnettet, og der skal være en minimumafstand på 3 mm mellem kontakterne i åben tilstand. En sådan afbryder kan f.eks. være en sikring, en beskyttelseskontakt osv.
• Tilslutningen skal tilpasses strømstyrken og sikringerne.
• Efter montering skal strømførende og isolerede dele være beskyttet mod kontakt.

Apparatet må kun tilsluttes af en autoriseret installatør. Forkert tilslutning kan ødelægge dele i apparatet. I sådanne tilfælde bortfalder garantien. Afbryd strømmen til apparatet, før der udføres reparationer eller vedligeholdelse.

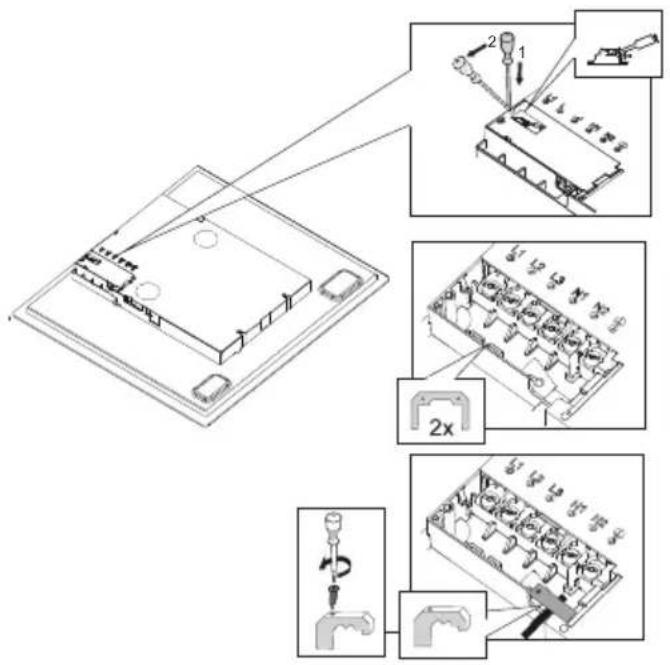

TILSLUTNING

1. Kontroller spændingen. Før du tilslutter apparatet, skal du kontrollere, at den spænding, der er angivet på typeskiltet, svarer til spændingen i hjemmets lysnet. Lysnettets spænding (220-240 V mellem L og N) skal kontrolleres af en fagmand ved hjælp af egnet måleudstyr.
2. Åbn dækslet på klemboksen.
3. Tilslut lederne afhængigt at apparattypen. Jumperne fi ndes på klemrækken.

LEDNING

(apparater uden ledning)

• Du kan bruge følgende til tilslutningen:
• PVC-isoleret ledning af typen H05 VV-F eller H05V2V2-F med grøn/gul jordledning, eller andre ledninger af samme eller bedre kvalitet.
• Den udvendige ledning skal have en diameter på mindst 8,00 mm.
• Før ledningen gennem en kabeltrækafl astning (klemme), der beskytter ledningen mod at blive trukket ud.

220-240V ~ / 50/60Hz L1 L2 L3 N1 N2 ÷ L N PE

TILSLUTNINGSDIAGRAM

Enfaset tilslutning (32 A)

- Enfaset tilslutning (220–240 V\~ /50/60 Hz):

Spændingen mellem fase og nul er 220-240 V-. Sæt en jumper på terminalerne L1 og L2 og på terminalerne N1 og N2.
Kredsløbet skal være forsynet med en sikring på mindst 32 A. Ledningens ledertværsnit skal være mindst 4 mm².

380-415V 2N ~ / 50/60Hz L1 L2 L3 N1 N2 ÷ L1 L2 N PE

Enfaset tilslutning (16 A)

- 2 faser og 1 nulforbindelse (380-415V 2N \~ /50/60Hz):

Spændingen mellem fase og nul er 220-240 V\~.; spændingen mellem faserne er 380-415 V\~. Sæt en jumper på terminalerne N1 og N2. Kredsløbet skal være forsynet med mindst 2 sikringer på hver mindst 16 A. Ledningens ledertværsnit skal være mindst 1,5 mm².

220-240V 2 2N ~ / 50/60Hz L1 L2 L3 N1 N2 ÷ L1 L2 N1 N2 PE

▷ Spændingen mellem faser og nul er 220-240 V\~.
Kredsløbet skal være forsynet med mindst 2 sikringer på hver mindst 16 A. Ledningens ledertværsnit skal være mindst 1,5 mm ^2 .

Til apparater med en bredde på 30 cm (to kogezoner) kan der kun laves en enfaset tilslutning. Ledningens ledertværsnit skal være mindst 1,5 mm ^2 .

• Apparatet skal installeres permanent til et strømudtag.
• Anordninger til at afbryde apparatet fra lysnettet skal leve op til de gældende regler.
• Ledningen må ikke forlænges, og den må ikke føres over skarpe kanter.
• Hvis apparatet installeres over en ovn, skal du sørge for, at ledningen under ingen omstændigheder kan komme i kontakt med ovnens varme dele.

Enfaset tilslutning

• Tilslut apparatet som vist i Diagram A. Hvis dit lysnet ikke giver mulighed for at bruge en sikring på 32 A, skal apparatets eff ekt reduceres eller begrænses tilsvarende.
• Se afsnittet INDSTILLING AF APPARATETS SAMLEDE MAKSIMALE EFFEKT.

1 x 32 A 220-240 V 50/60 HZ L N A

$$ \begin{array}{l} L = \text { Brun } \ N = B l \ddot {a} \ \pm = \text { Gul og grøn } \ \end{array} $$

Tofaset tilslutning

• Hvis lysnettet har 2 faser og 1 nulforbindelse, skal du tilslutte apparatet som vist i Diagram B.
• Hvis lysnettet har 2 faser og 2 nulforbindelser, skal du tilslutte apparatet som vist i Diagram C.

2N 2 x 16 A 380-415 V 50/60 HZ L1 L2 N B

$$ \begin{array}{l} L 1 = \text { Brun } \ L 2 = \text { Sort } \ N = B \text {Ia} \ \pm = \text { Gul og grøn } \ \end{array} $$

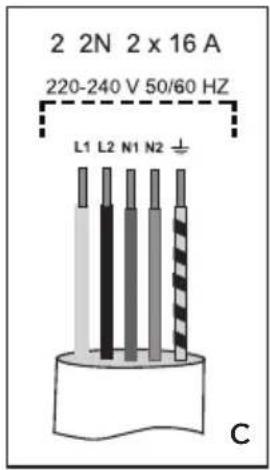

2 2N 2 x 16 A 220-240 V 50/60 HZ L1 L2 N1 N2 ± C

$$ \begin{array}{l} L 1 = \text { Brun } \ L 2 = \text { Sort } \ N 1 = B l \text { a } \ N 2 = G r \text { a } \ \frac {1}{2} = \text { Gul og grøn } \ \end{array} $$

Emballagen er miljøvenlig og kan genbruges, deponeres eller destrueres uden at beskadige naturen. Emballagematerialerne er mærket i overensstemmelse hermed.

Dette symbol, som findes på produktet eller emballagen, angiver, at produktet ikke må bortskaffes sammen med almindeligt husholdningsaffald. Det skal i stedet afleveres på en genbrugsstation, som er godkendt til håndtering af elektrisk og elektronisk udstyr.

Ved at bortskaffe produktet korrekt er du med til at forebygge negative effekter på miljøet og menneskers sundhed. Du kan få flere oplysninger om bortskaffelse og genvinding af produktet ved at kontakte din kommune, genbrugsstation eller forretningen, hvor du har købt produktet.

Vi tager forbehold for fejl i betjeningsvejledningen, og vi forbeholder os ret til at foretage ændringer.
