BRUGSANVISNING N1941W LG

如有问题

请打电话

瞬间感动 Moment Of Truth LG售后

LG电子

400-819-9999

售后热线

热线 一号通

南京LG新港显示有限公司

地址：南京经济技术开发区尧新大道346号

传真：[phone]

邮编：210038

全国技术服务中心服务咨询电话：400-819-9999

使用说明书

显示器

N1642W

N1941W

10001010101000111101 010

DIGITAL

DIGITALG

Digital 10001916-2018 10:00-01

1 000101010100011

001111010101011101011 http:// www.lg.com.cn

DIGITAL

在使用本产品之前,请您仔细阅读该说明书,并请妥善保存,以备将来需要。

安全

本设备在设计时已经充分考虑了个人的安全因素,但是不正确的使用方法可能导致电击与火灾。为了不损害显示器内部的安全部件,请在安装,使用与维修时遵守下列规定。另外,还要遵守显示器上标明的警告事项。

电源线是非连接型设备,确认电源插座是否方便连接。

请使用随显示器提供的电源线,如果使用别的电源线,而且不是由经销商提供的,请确认其是否符合国家的相关标准。电源线损坏时,请到制造商或者就近的授权维修部门进行更换。

请使用手册上或显示器上标明的电源类型,如果您不清楚当地的电源类型,请向经销商询问。

过载的电源插座,电源线及破损的电源线插头,可能危及您的安全,并可能引起火灾,请向技术服务部门要求更换。

不要试图打开显示器后壳。

■ 机器内没有用户可以维修的部件。
即使在关闭电源的情况下，内部依然存在危及安全的高压。
- 显示器工作异常时,请询问经销商。

为了避免人身伤害,请遵守以下规定:

■ 除非有安全措施,请不要将显示器放在倾斜的台面上。
■ 仅使用制造商提供的底座。
- 请勿掉落或丢掷物体 / 玩具到屏幕上。会造成人员受伤、产品损坏以及屏幕受损。

为了防止火灾及其它灾害,请遵守以下规定:

• 当您长时间离开房间时，请关闭显示器电源。
  ■ 勿让孩子将物品丢入或插入显示器内部，机内有危险高压。
  ■ 请勿安装不是专门为显示器设计的附件。
• 当显示器在长期无人看管的情况下，请拔下电源线插头。
• 当闪电打雷时,请勿触摸电源线和信号线,可能会造成触电的危险。

安装

不要让任何物体压迫或者缠绕电源线。不要将显示器放置在容易损坏电源线的地方。

不要在靠近水源如浴池、洗衣机、游泳池及潮湿的地方使用显示器。显示器后壳上的通风孔能够散去显示器内部产生的热量，因此请勿堵住这些孔。

为了防止显示器损坏，并引发火灾，应避免以下情况出现。

■ 将显示器放在床及沙发等容易堵住底部通风孔的地方。
■ 放在密封的箱体内。
■ 用布或者其他材料盖住通风孔。
■ 将显示器放在散热器或者热源附近。

不要用硬物摩擦有源矩阵 LCD,否则会擦伤或永久损坏 LCD。

不要用手指长时间按压 LCD 屏幕,否则会产生余辉。

屏幕上可能会出现红、绿、蓝像素的坏点，但并不影响显示功能。

如果可能,尽量使用推荐的分辨率,以获得最佳效果。如果使用推荐分辨率以外的任何模式时,可能会产生异常画面。但这是具有固定分辨率 LCD 面板的特性。

静止画面在屏幕上长时间停留会对屏幕造成伤害并产生残像。请确保使用屏幕保护程序。残像和相关问题不在产品的保修范围内。

不要用硬物敲打或划伤显示器的正面或侧面，否则会损坏显示器。移动显示器的时候用双手抱住并确保屏幕朝向前方。如果不慎跌落产品，已损坏的显示器可能会产生电击或起火。联系经过授权的服务中心修理。

避免高温高湿的环境。

清洁

• 清洁显示器之前请关闭显示器。
  ■ 用柔软干净的布擦拭屏幕及面板上的灰尘。不要直接把雾剂喷在显示器上，否则可能引起电击。
• 清洁产品的时候,拔掉电源线并用柔软的布轻轻地擦拭,防止划伤。不要用湿布、喷雾或其它液体直接擦拭,否则会发生电击。(特别是不要用化学药品如苯、涂料稀释剂或酒精)

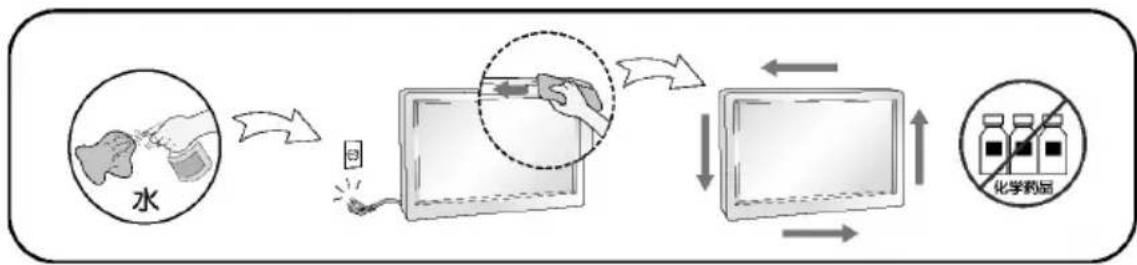

• 先将柔软的抹布用水喷 2\~4 次来擦拭前框,向同一个方向擦拭。过多湿气的话会引起产品污渍。

重新包装

- 勿将包装用过的泡沫及纸箱扔掉。当需要搬运时，将显示器按原样重新进行包装。

处理（仅 LCD 显示器使用汞灯）

• 显示器中的荧光灯含有微量的水银。
  ■ 不要把产品当作一般家庭废品处置。
  ■ 产品的处理必须遵照当地法规。

感谢您购买 LG 的产品!

■ 请确认显示器的附件中是否有以下附件。如有丢失，请与经销商联系。

用户手册 / 卡片电源线

15位 D-sub 信号线

重要事项

■ 该图为后视图的简化描述。
■ 用户必须使用带有磁环的屏蔽信号线(15位D-sub线, LAN线),以维持产品的标准化。

■ 安装显示器之前,请确保关闭显示器、计算机系统和其他外设设备。

安装底座

1. 将显示器面朝下放在一块软布上。

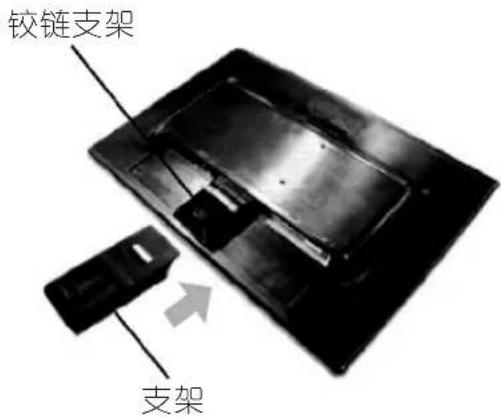

2. 将铰链支架按图示的正确方向装入本产品。将其推入直到听到“喀啦”一声为止。

铰链支架 支架

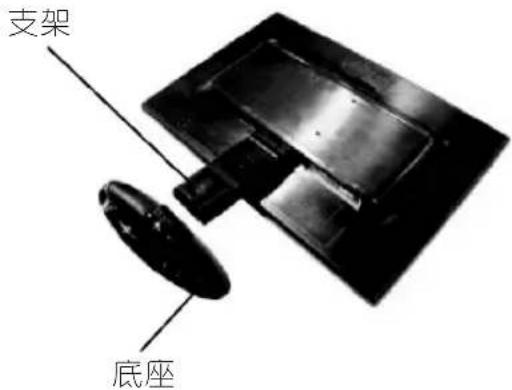

1. 将底座（前面,背面）按正确方向装入支架。

支架 底座

1. 如右图所示将底座闩锁拧为垂直方向锁住底座。
   5.组装完毕后,将显示器小心拿起并使其面向前方。

Close-up of a metallic mechanical component with a central circular feature and dashed lines, no visible text or symbols.

注意事项

• 这个图示描绘的是一般机型的连接,您的显示器可能与图中显示的机型不同。
  ■ 请勿在只抓住底座时,将显示器上下颠倒,因为这样可能会使显示器摔落及损坏,或者弄伤您的脚。

拆卸底座:

1. 将垫子或软布铺在一平整表面上。

Blank white plastic sheet on dark surface (no text or symbols)

1. 将显示器正面朝下放在垫子或软布上。

Close-up of a black metal electronic device with a circular base and mounting bracket (no visible text or symbols)

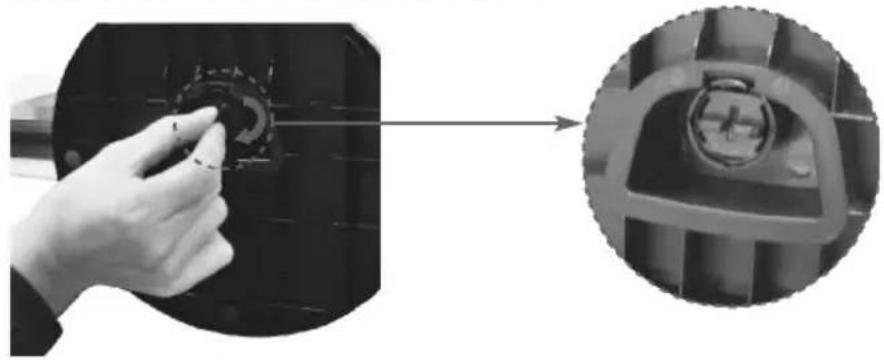

1. 将底座闩锁按图中箭头方向旋转为水平。

Close-up of a hand turning a circular component into a mechanical housing, with an arrow indicating transformation (no text or symbols visible)

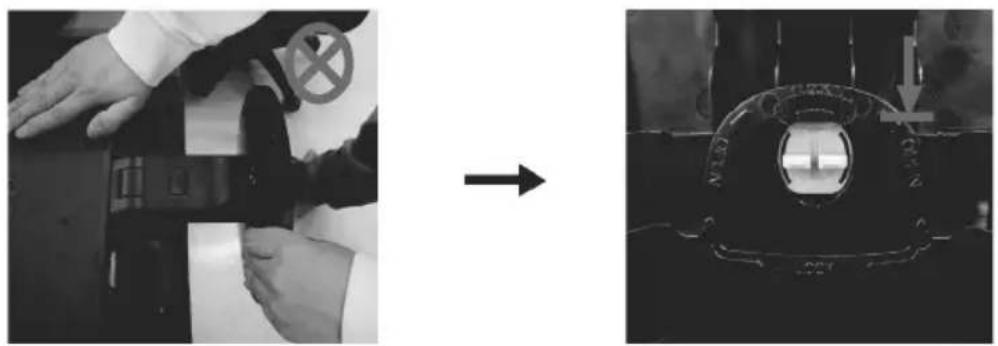

如果闩锁已经处在解锁位置时仍然无法取下底座,请按下如图指出的部位后再取下底座。

Two black-and-white photos showing hands adjusting a mechanical component and a close-up of a mechanical component with a circular dial (no visible text or symbols)

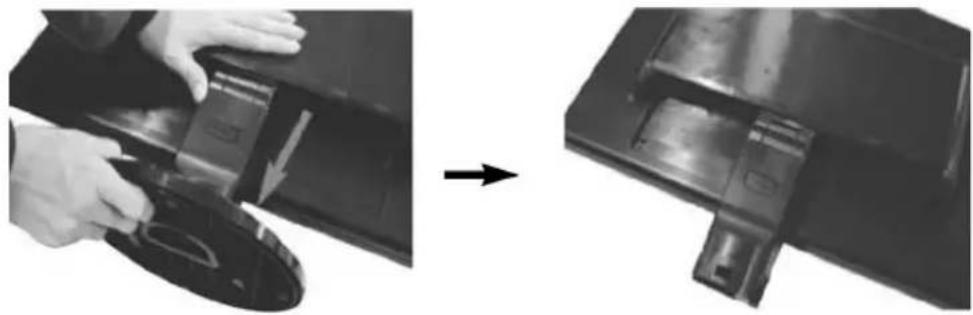

1. 取下底座。

Two-step photo showing a hand holding a device next to a device with a close-up view of the interior (no text or symbols visible)

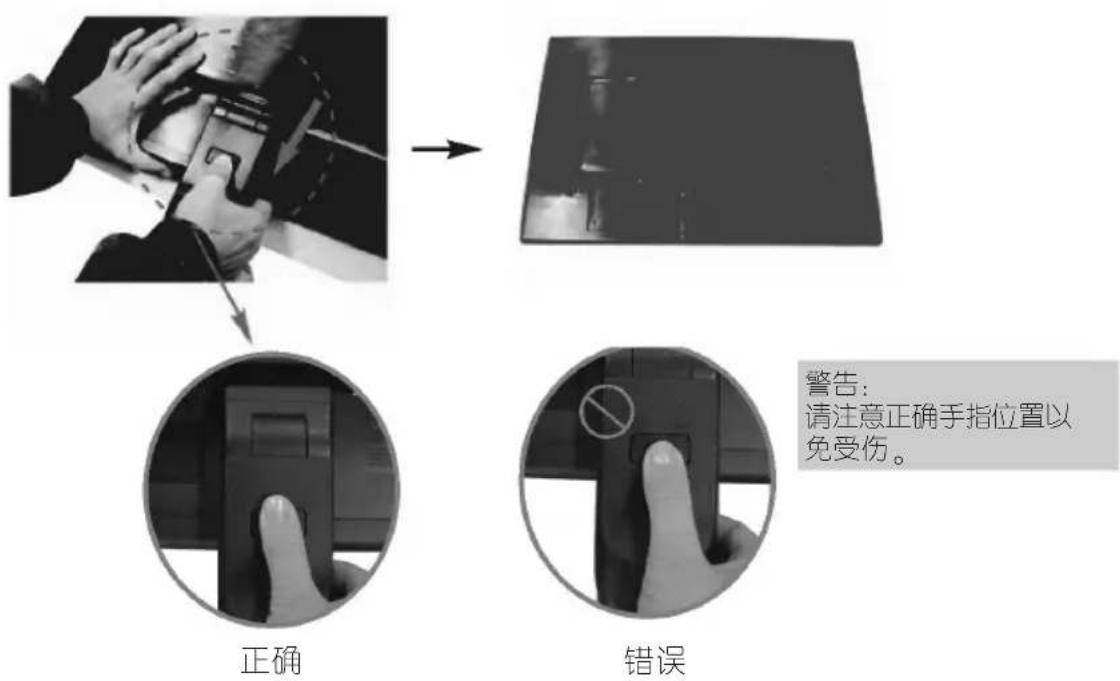

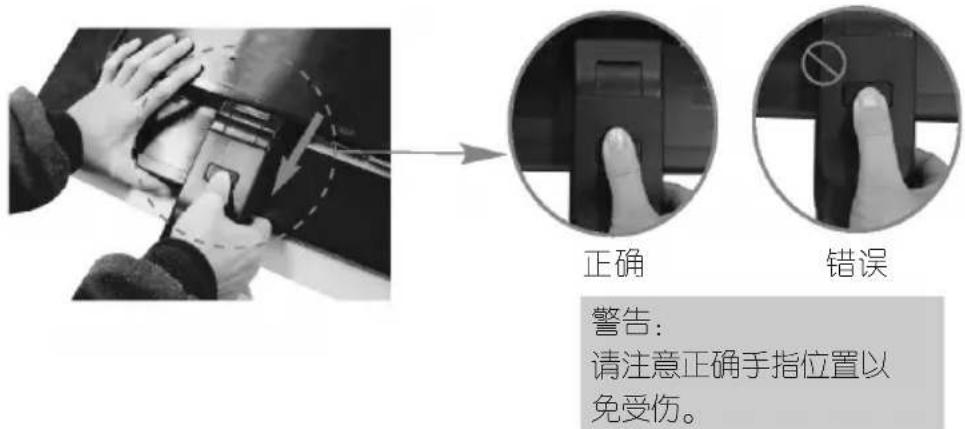

1. 按下 PUSH 按钮, 将铰链支架从显示器上取下。

警告： 请注意正确手指位置以免受伤。

■ 安装显示器之前,请确保关闭显示器、计算机系统和其他外设设备。

调整显示器方向

1. 将显示器面板调整至最舒适的位置。

■ 倾斜角度： -5^ \~ 20^

■ 调整面板视角时,请不要将手指放入如右图所示的显示屏和底座之间,以免夹伤手指。

-5°

Diagram of a mechanical or structural component with a 20° angle indicator, no readable text or symbols present.

人体工程学

为了保持符合人体工程学的舒适观看角度,建议显示器的前倾角度不要超过 5^ 。

使用计算机

注意:该图为后视图的简化描述。

- 该后视图代表普通型号的显示器，您的显示器可能与图示的不同。

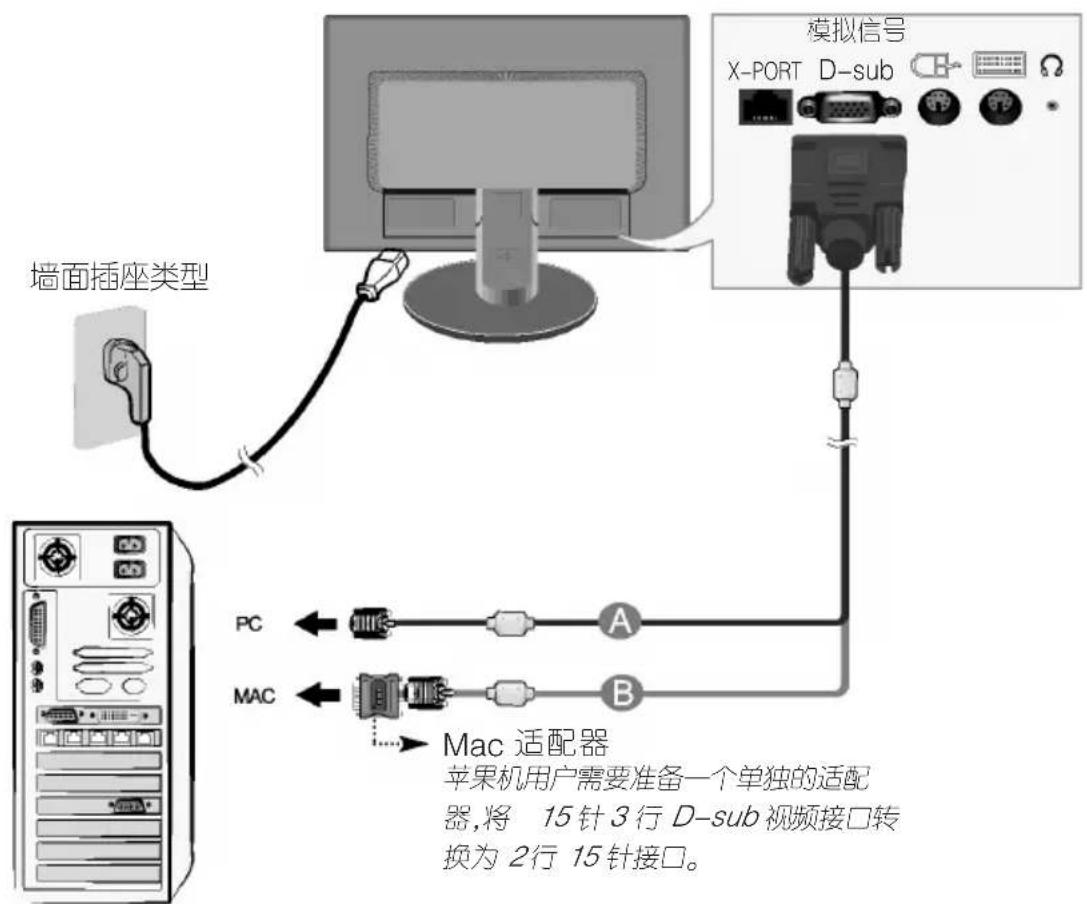

1. A 连接 D-sub(RGBAnalog) 线(PC)

B 连接 D-sub(RGBAnalog) 线(Mac)

墙面插座类型 PC MAC A B 模拟信号 X-PORT D-sub Mac 适配器 苹果机用户需要准备一个单独的适配器,将 15针3行 D-sub 视频接口转换为 2行 15针接口。

1. 按下前开关面板上的键接通电源, 当显示器电源接通时, 将自动执行“图像自动设置功能”。

画面自动调整进行中

注意

“图像自动设置功能”？用户可以通过该功能得到最理想的显示设置。当用户第一次打开显示器时，该功能会自动将各个输入信号调节为最佳显示状态。

"AUTO/SET 功能"?在您使用显示器时或更换屏幕分辨率后可能会遇到例如

画面模糊、字体模糊、画面闪烁或画面倾斜的问题,请按下 AUTO/SET 按钮改善分辨率。

使用计算机

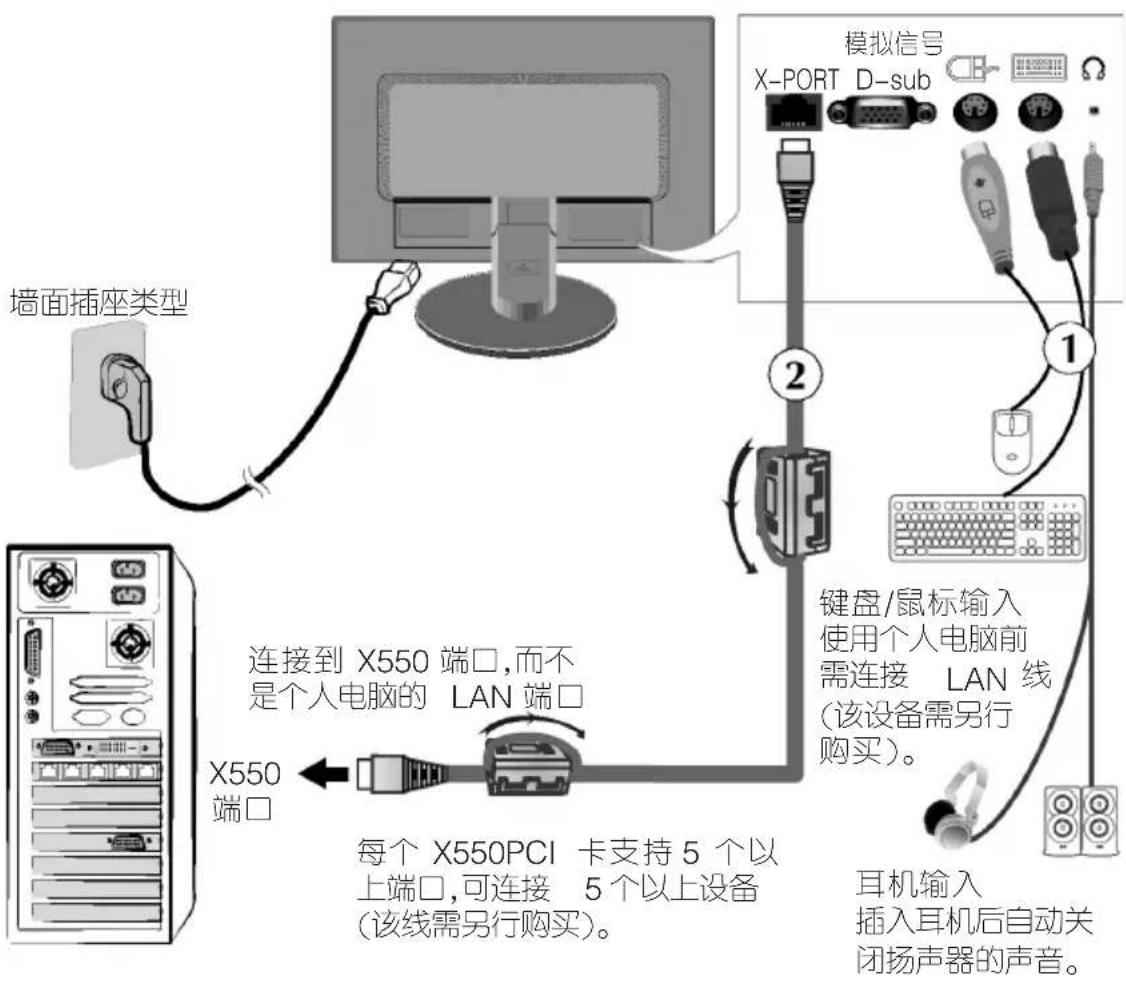

1. 确保关闭计算机和本机。按下面的示意图 1 ○ 2 进行接线。

A 连接外部设备
B 连接 LAN 线(X550 端口)

当使用通过 X-PORT 连接的显示器的扬声器时, 将个人电脑的音量调到最大, 然后调节显示器的音量。
■ 推荐使用 PS/2 类型的键盘 /鼠标。 为了更好的使用显示器的键盘 /鼠标，必须连接个人电脑。
■ 不支持 16 位以外的颜色质量的运行。
“AUTO/SET”功能?当你使用该设备或改变屏幕分辨率后遇到如下问题,如:画面模糊,文字模糊,画面跳动或画面倾斜,请按“AUTO/SET”功能按钮来改善分辨率。

1. 按下前开关面板上的链接通电源。

备注：

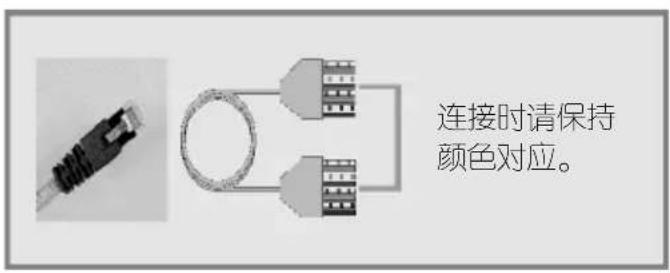

■ LAN线

- 针对 LAN 线,推荐使用 LG 提供的 SFTP(推荐长度:6 米,最大长度:10 米)。

如果使用不同的 LAN 线,画面质量和一些功能的效果可能会降低。

• 为获得好的画面质量,请避免使用 UTP 和 STP 线。
• 必须使用直的而不是交叉的 LAN 线。

连接时请保持 颜色对应。

▶ 请勿连接其它类型的网络设备。

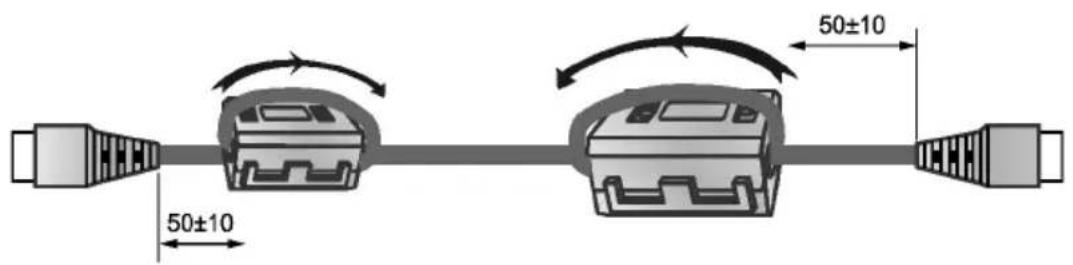

■ 磁环

磁环可以减少连接 LAN 线的情况下的电磁波。

如图所示,将磁环固定到 LAN 线上。

磁环需和设备保持 5 厘米的距离。

您可以购买 LG 生产的 SFTP(推荐长度:6 米,最大长度 :10 米)。

50±10 50±10

使用 LAN 线连接到 X550 端口

注意

■ 连接 PC 的情况下关闭电源可能损坏该产品。
■ 连接 PC 的情况下关闭电源可能导致非法操作。
- 如果通过 USB 设备连接的鼠标不能被发现,则断开并重新连接。
■ 连接 PC 的情况下重新连接外部设备,如键盘 / 鼠标/LAN 线,则可能导致设备不能正常工作。
■ 断开/连接外部设备时请先查看电源是否关闭。
- 将网线的两端在磁环上线一圈后再连接至 network 显示器和个人电脑。

PC规格：

■ 主机的操作系统是 WindowsServer2003R2SP2(标准版或企业版，32 位)。

注：

- 为了保证 PC 的最佳性能表现,建议一台 PC 最多只能连接六个用户。如果有 7 个或以上的用户的话，PC 的性能表现可能会因环境或其特殊规格而降低。

- 购买 PC 前请先确认是否支持 WindowsServer2003 。

■ 主机必须具有以下最低配置：

1. 基本配置

-CPU : 3.0GHz 双核处理器或更高

(例如：IntelCore2Duo 或 AMDAthlonX2)

-RAM:2GB 的系统内存或更高

2.推荐配置

-CPU : 2.66GHz 四核处理器或更高

(例如：IntelCore2Quad 或 AMDPhenomX4)

-RAM:4GB 的系统内存

1. 网络运行速度会根据工作环境的不同而有所差异。

限制条件

- 使用此 network 显示器进行以下操作时,可能会导致屏幕死机或电脑的操作缓慢。

1. 视频/电影图片

2. 游戏

颜色设置：

- 因为 X550 卡的不同图像的质量会有很大差异,所以当第一次连接 LAN 线后将本产品作为 network 显示器使用时推荐执行“白平衡”。

* 关于白平衡的更多信息请参考本册第 A19 页。

通过 X-PORT 输入使用的显示器,图像的质量和分辨率比通过 D-sub 输入的显示器的效果差。

(*X-PORT 输入时仅支持 16 位颜色。)

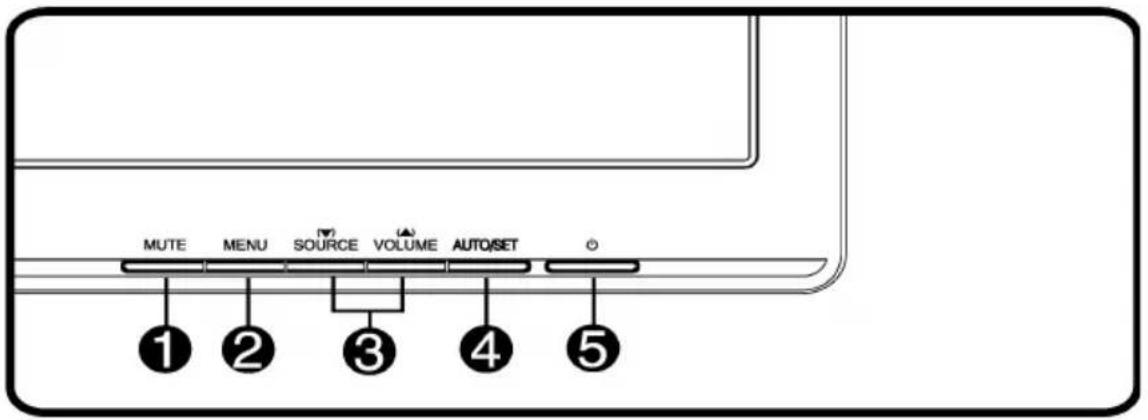

前控制面板

MUTE MENU SOURCE VOLUME AUTO/SET ① ② ③ ④ ⑤

控制功能

① MUTE(静音)按钮

- X-PORT: 此功能可用,使用此按钮打开或关闭声音。

或

静音关静音开

- D-sub: 此功能不可用。

不能使用此功能

② MENU(菜单)按钮

使用这个按钮进入或结束屏幕显示 (OSD)菜单。

OSD 控制锁定/解除锁定

这个功能可以锁定目前的控制设定,确保这些设定不会因一时疏忽而变更。

持续按住 MENU(菜单) 按钮几秒,信息 OSD LOCKED(OSD锁定)将会出现。

您随时都可以按下 MENU(菜单)按钮几秒解除 OSD 控制的锁定。便会出现 OSDUNLOCKED(OSD 解除锁定)信息。

控制功能
3 ▼ SOURCE 按钮
	使用此按钮激活 D-Sub或X-PORT连接。当显示器连接了这两种输入源时,此功能可用。
▲ VOLUME(音量)按钮	使用该按钮选择或调整 OSD功能。
	使用按钮调节 X-PORT输入的扬声器音量。
4 AUTO/SET按钮	使用这个按钮在屏幕显示(OSD)中输入选择。
	自动图像调节调整显示器设定时,在进入屏幕显示(OSD)之前一定要按下AUTO/SET(自动/设定)按钮。这将会针对目前的屏幕分辨率大小(显示模式)自动调整显示器影像至理想的设定值。最佳显示模式是:-N1642W:1360×768-N1941W:1360×768
5 电源按钮使用这个按钮开启或关闭显示器。
电源指示灯	显示器正常工作时,指示灯为蓝色。节能模式时,指示灯闪烁。

屏幕调整

使用屏幕显示（OSD）控制系统调整显示器的影像大小、位置和作业参数既快速又轻松。下面会有简短的范例以便您熟悉控制的使用。以下章节将概要叙述您可以使用 OSD 来进行的调整和选项。

注意

■ 在进行影像调整之前,请让显示器稳定至少 30 分钟。

若要在屏幕显示(OSD)中进行调整,请遵循下列步骤。

MENU → ▼ ▲ → AUTO/SET → ▼ ▲ → MENU

1 按下 MENU 按钮，OSD 的主菜单出现。
② 按下 ▲或 ▼按钮,选择一选项,当您所需的选项被选中,按 AUTO/SET 确认。
③ 按下▼/▲按钮,调节选项,按 AUTO/SET 确认。
4 按一下 MENU 按钮,即可回到主菜单,按两下 MENU 按钮,退出 OSD。

下面的表格是对 OSD 控制,调整及设置菜单的描述。 (●:可调整项目)

A:D-SUB 输入 X:X-PORT 输入)

主菜单子	菜单说明			A	X
画面	亮度			●	●	调整画面的亮度、对比度和亮度色标
	对比度			●	●
	亮度色标			●	●
色彩调整画面色彩	预置	sRGB		●	●
		6500K		●	●
		9300K		●	●
	红色			●	●
	绿色			●	●
	蓝色			●	●
位置	水平			●	●	调整画面位置
	垂直			●	●
画面调整	水平校正			●	●	提高画面的清晰度和稳定性
	清晰度			●	●
	锐利度			●	●
设置	语言			●	●	在用户操作状态下调整画面状态
	OSD位置		水平	●	●
			垂直	●	●
	白平衡			●	●
	开关指示灯			●	●
	4:3宽屏			●	●
	初始化			●	●
FLATRON F-ENGINE	影视模式			●		选择和调整所需图像设置
	网络画面			●	●
	用户		ACE	●
			RCM	●
	正常			●	●
	画面测试			●

注意

■ 根据不同的型号,图标顺序可能不同。(A15\~A20)。

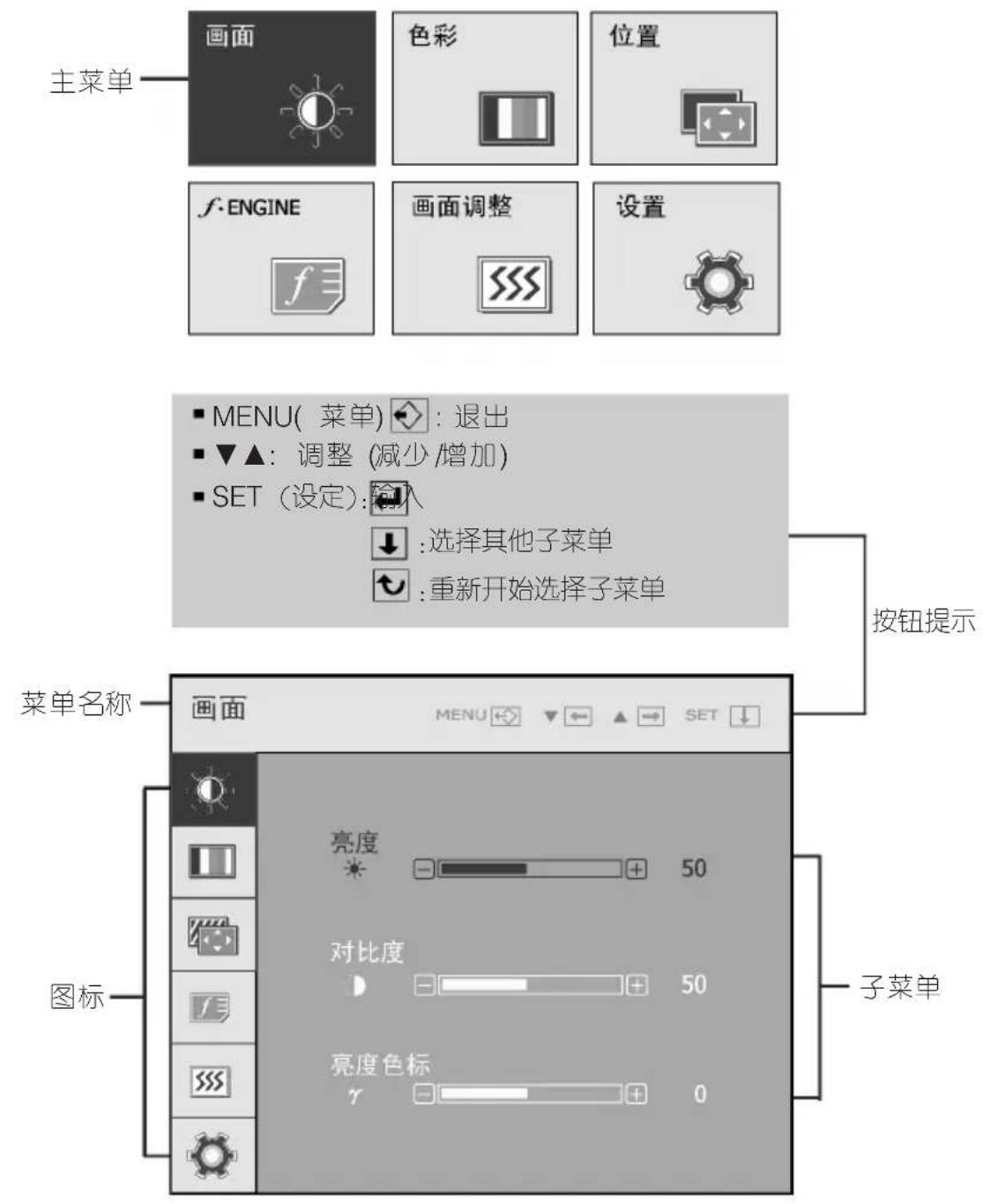

下面是 OSD 菜单中的各项图标, 图标名称以及图标的详细说明。

按下 MENU（菜单）按钮，OSD 的主菜单会出现。

主菜单 画面 色彩 位置 f·ENGINE 画面调整 设置 MENU( 菜单) ◇: 退出 ▼▲: 调整 (减少/增加) SET (设定): 输入 ↓: 选择其他子菜单 ←: 重新开始选择子菜单 按钮提示 菜单名称 画面 亮度 50 对比度 50 亮度色标 γ 子菜单 图标

注意

■ 显示器上的 OSD（屏幕显示）菜单语言可能与说明书不同。

主菜单子菜单说明

画面

画面 亮度 50 对比度 50 亮度色标 7 10 0

■ MENU(菜单):退出
■▼: 减少
■ ▲: 增加
■ SET(设定):选择其他子菜单

亮度 调整画面亮度。

对比度 调整画面对比度。

亮度色标 自行设定亮度色标值: (-50/0/50), 高亮度色标值会显示带有白色的画

面,而低亮度色标值则显示高对比度画面。

色彩

色彩 预置 红色 绿色 蓝色 50 50 50

■ MENU(菜单):退出
■ ▼: 减少
■ ▲: 增加
■ SET(设定):选择其他子菜单

预置 选择画面色彩。

·sRGB: 设定画面色彩以符合 sRGB 标准色彩规格。
·6500K: 微带红色的白色。
·9300K: 微带蓝色的白色。

红色 自行设定红色。
绿色自行设定绿色。
蓝色自行设定蓝色。

主菜单子菜单说明

位置

位置 水平 50 垂直 50

水平 左右移动画面。

垂直 上下移动画面。

■ MENU(菜单):退出
■▼: 减少
■ ▲: 增加
■ SET(设定):选择其他子菜单

画面调整

画面调整 水平校正 50 清晰度 50 锐利度 5

■MENU(菜单):退出
■▼: 减少
■▲:增加
■SET(设定):选择其他子菜单

水平校正 减少画面背景上可见的竖直条纹或波纹,水平尺寸会发生改变。

清晰度 调整画面焦点,此选项可让您消除干扰,使画面清晰度提高。

锐利度 调整画面的锐利度。

主菜单子菜单说明

设置

设置 语言 000 位置 水平 垂直 中国语 50 50 XPOK 12KB x 1024.9GHz

语言 选择屏幕显示的语言种类。

OSD 位置 调整 OSD 窗口在屏幕上的位置。

白平衡 如果显示输出与所需规格不同,色彩会因为显示的失真而减弱。为了提供最佳画面,使用该功能调整适合显卡标准输出的信号,当屏幕为黑白色时激活该功能。

设置 白平衡 开关指示灯 4:3发屏 初始化 否 关 宽屏 否 X-PORT L100 X 100 X 200 X

■ MENU(菜单):退出
■ ▼:调整
■ ▲ : 调整
■ SET(设定):选择其他子菜单

开关指示 使用该功能打开或关闭显示器的电灯 源指示灯。

如果您选择“关”，指示灯关闭；
如果您在任何时候选择“开”，指示灯将会自动打开。

4:3 宽屏 选取屏幕的图像大小。

宽屏

4:3

*4:3 由于输入的视频信号比不同,信号会自动调整为最佳的画面比例。

初始化 恢复除了“语言”之外的所有默认值。按下▼,▲键即可立刻重新设定。

如果不能改善屏幕画面,恢复出厂默认值。如有必要,再次执行白平衡功能。该功能只有在输入信号为 D-sub 或 X-PORT 时适用。

主菜单子菜单说明

f·ENGINE

f-ENGINE 用户 ACE 1 ACM 2

■ MENU(菜单):退出
■ ▼: 减少
■ ▲: 增加
■ SET(设定):选择其他子菜单

影视模式网络画面

该特性使您很容易的选择适合环境的最佳画面条件。

影视模式: 在视频或电影模式下获得生动的画面。

网络画面:获得文本画面(Word 程序等)

用户

用户

您可以用手动方式调整 ACE 或 RCM。 当使用不同环境设置时,您可存储或恢复调整值。

… ACE: 选择清晰度模式。

... RCM: 选择色彩模式。

非应用

绿色强化

肤色色调

色彩加强

正常 上述情况为在正常条件下运行。

画面 此模式用于卖场产品展示宣传用。它的测试 设置与影视模式相同,屏幕被分为两块显示。

※ 网络画面和正常功能在 X-PORT 输入时可用。

申请维修之前请确认以下内容:

无画面
电源线是否连接?	查看电源线是否正确连接到电源插座。
电源开启了吗?	按下电源按键。
电源指示灯闪烁?	如果显示器在节能模式,试着移动鼠标或按下键盘上的任何键来激活屏幕。打开PC。
屏幕显示“视频输入超出工作频率范围”信息?	输入信号频率超出显示器工作频率。请参考说明书的“规格”部分,重新配置。
屏幕显示“无信号”信息?	信号线未连接时出现此信息。检查信号线并重试。

屏幕显示“OSD锁定”信息?
● 当您按MENU按钮时显示“OSD锁定”信息?	• 您可以锁定当前设置使不会轻易被误操作改变。您可以在任何时间按MENU按钮几秒钟解锁:“OSD解锁”信息出现。
画面显示
● 显示位置异常。	按下 AUTO/SET 按钮可自动调整画面至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)菜单中的水平 /垂直图标来调整画面位置。
● 在屏幕背景上,看得到条纹。	按下 AUTO/SET 按钮可自动调整画面至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)菜单中的水平校正图标来减少垂直条纹。
● 在任何画面中出现任何水平杂讯,或文字没有清楚地描绘出来。	按下 AUTO/SET 按钮可自动调整画面至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)菜单中的清晰度图标来减少水平条纹。
	检查“控制面板” → “显示” → “设置”,并调整显示器至建议的分辨率,或调整显示画面至理想设定。设定色彩设定高于 24 位元(真实色彩)。(仅用于 D-SUB 输入)

注意事项

■ 检查“控制面板” → “显示” → “设置”，看看频率或分辨率是否变更。如果是的话重新调整显卡至建议的分辨率。（仅用于 D-SUB 输入）
■ 设定方法会随计算机和 O/S（操作系统）而有不同，而且显卡功能可能无法支持上述的分辨率。这种情况下，请咨询计算机和显卡制造商。（仅用于 D-SUB 输入）
■ 如果未选取推荐分辨率 （最佳分辨率），字体显示可能会模糊不清，屏幕可能变暗，文字显示不完整，或与正确显示产生偏差。请确定选取了推荐分辨率。

画面显示
● 屏幕呈单色或色彩异常。	· 检查信号线是否正确连接,必要时,用螺丝起子拴紧。· 请确定显卡正确插入插槽。· 在“控制面板” → “显示” → “设置”中设定色彩设定高于 24 位元(真实色彩)。(X-PORT 只支持 16 位颜色)- “白平衡”在黑 /白模式中执行。- 检查屏幕是否已设定为正常模式。
● 屏幕会闪烁。	· 检查屏幕是否设为交错模式,如果是的话,请变更为建议的分辨率。- 检查屏幕是否已设定为正常模式。
显示器	15.6英寸(39.6厘米)平面有源矩阵 TFT液晶面板。防眩涂层15.6英寸可视面积0.252×0.252mm点距
同步信号输入	D-SUB 行频 30-66kHz(自动)场频 57-63kHz(自动)D-SUB仅支持60Hz(Dos模式除外)
	X-PORT 1440×900(60Hz)1280×720(60Hz)1360×768(60Hz)800×600(72Hz)1024×768(60Hz)
视频信号输入	D-SUB 信号输入 15孔 D-Sub连接器输入模式 RGB模拟(0.7Vp-p/75ohm)
	X-PORT 信号输入 X-PORT连接器输入模式 X-PORT信号
分辨率	最大值 VESA1360×768@60Hz
	建议选用 VESA1360×768@60Hz
即插即用	DDC2B(仅用于D-SUB输入)
电源消耗	开启模式:20W(典型)睡眠模式≤1W关闭模式≤1W
尺寸和重量	包含底座不包含底座
	宽度 38.17厘米/15.03英寸高度 32.39厘米/12.57英寸深度 19.84厘米/7.81英寸	38.17厘米/15.03英寸26.03厘米/10.25英寸5.67厘米/2.23英寸
	净重 2.6kg(5.78磅)
倾斜角度	倾斜 -5°~20°
电源输入	AC100-240V~50/60Hz0.8A
环境条件	作业条件储存条件
	温度 10°C至35°C湿度 10%至80%无凝露	温度 -20°C至60°C湿度 5%至90%无凝露
	海拔高度储存期间最高 5000米工作期间最高 3000米
底座	一体型(),分离型(O)
电源线	Wall-outlet型

注意

■ 本文件的内容如有改动，恕不另行通知。

显示器	18.51英寸(47.0厘米)平面有源矩阵 TFT液晶面板。防眩涂层18.51英寸可视面积0.30×0.30mm点距
同步信号输入	D-SUB 行频 30-66kHz(自动)场频 57-63kHz(自动)D-SUB仅支持60Hz(Dos模式除外)
	X-PORT 1440×900(60Hz)1280×720(60Hz)1360×768(60Hz)800×600(72Hz)1024×768(60Hz)
视频信号输入	D-SUB 信号输入 15孔 D-Sub连接器输入模式 RGB模拟(0.7Vp-p/75ohm)
	X-PORT 信号输入 X-PORT连接器输入模式 X-PORT信号
分辨率	最大值 VESA1360×768@60Hz
	建议选用 VESA1360×768@60Hz
即插即用	DDC2B(仅用于D-SUB输入)
电源消耗	开启模式:23W(典型)睡眠模式 ≤1W关闭模式 ≤1W
尺寸和重量	包含底座不包含底座
	宽度 44.84厘米/17.65英寸高度 35.79厘米/14.09英寸深度 19.84厘米/7.81英寸	44.84厘米/17.65英寸27.80厘米/10.94英寸5.76厘米/2.27英寸
	净重 3.1kg(6.89磅)
倾斜角度	倾斜 -5°~20°
电源输入	AC100-240V~50/60Hz0.8A
环境条件	作业条件储存条件
	温度 10°C至35°C湿度 10%至80%无凝露	温度 -20°C至60°C湿度 5%至90%无凝露
	海拔高度储存期间最高 5000米工作期间最高 3000米
底座	一体型(),分离型(O)
电源线	Wall-outlet型

注意

■ 本文件的内容如有改动，恕不另行通知。

D-SUB 预设模式 (分辨率)

显示模式(分辨率)		行频(kHz)	场频(Hz)
1	720 x 400	31.468	70
2	640 x 480	31.469	60
3	800 x 600	37.879	60
4	1024 x 768	48.363	60
*5	1360 x 768	47.712	60

* 建议选用模式

X-PORT 预设模式 (分辨率)

显示模式(分辨率)
1	800 x 600(72Hz)
2	1024 x 768(60Hz)
3	1280 x 720(60Hz)
*4	1360 x 768(60Hz)
5	1440 x 900(60Hz)

* 建议选用模式

指示灯

模式	LED色彩
开启模式	蓝色
睡眠模式	闪烁
关闭模式	关闭

此显示符合壁挂支架类似设备的规格。

1. 将显示器正面朝下放置在一块软布上。

Front view of a LG computer monitor with stand (no visible text or symbols on the device body)

1. 按下 PUSH 按钮取下底座。

正确 错误 警告： 请注意正确手指位置以 免受伤。

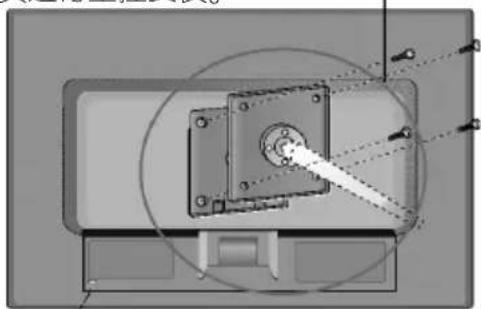

1. 安装壁挂支架

壁挂支架 (须另购)

此为底座类型或壁挂类型，可连接壁挂支架。

如需详情,请参阅购买壁挂支架时所提供的安装指南。

LG 推荐由合格的专业安装人员进行壁挂安装。

Technical diagram of a mechanical assembly with no visible text or symbols

Illustration of a mechanical device with a coiled cable and a circular component (no text or symbols visible)

用来连接定位电线的

Kensington安全插槽可在大多数计算机用品店买到。

有毒有害物质成份及含量表

为满足中国电子信息产品污染控制管理办法要求,以下提供的是电子信息产品部件名称以及可能含有的有毒有害物质信息。

等离子显示器

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
等离子面板	×○○	○○○
遥控器	×○○	○○○
音箱	×○○	○○				○

等离子电视机

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
等离子面板	×○○	○○○
遥控器	×○○	○○				○

液晶显示器

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
液晶面板	××○	○○○
遥控器	×○○	○○○
适配器 *×○	○○○○

液晶电视机

有毒有害物质成份及含量

部件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○○○					○
金属支架	×○○○○					○
液晶面板	××○○○○
遥控器	×○○○○					○

CRT显示器

有毒有害物质成份及含量

部件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○○○					○
金属支架	×○○○○					○
阴极射线管	×○○○○○

“○”: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 规定的限量要求以下。

“×”: 表示该有毒有害物质至少在该部件的某一均质材料中的含量由于现有技术及工艺限制而高于 SJ/T11363-2006 规定的限量要求。

在上述表格中,标注“×”的部件满足欧共体的 RoHS 指令——欧盟议会制定的在电子电器产品中限制使用某些有毒有害物质的 2002/95/EC 指令。

“*”表示仅适用于需要使用该部件的产品。

等离子显示器 (电视机)、液晶显示器 (电视机)的环保使用期限

CRT显示器的环保使用期限

备注: 所有在中国销售的电子信息产品必须标有环保使用期限的标识。该标识的环保使用期限是指在正常使用条件如温度、湿度，并且不包括电池等耗材情况下的使用期限。

此标识适用于产品中可能会使用到的电池,但由于电池表面积太小,特在此说明。
