BRUGSANVISNING CKB400X ELECTROLUX

Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores websted for at:

Få rådgivning, brochurer, fejlfinding, serviceinformation:

www.electrolux.com/webselfservice

Registrere dit produkt for bedre service:

www.registerelectrolux.com

Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat:

www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data tilgængelig, når du kontakter vores autoriserede servicecenter: Model, PNC, serienummer.

Du finder oplysningerne på maskinens typeskilt.

⚠️ Advarsel/Forsigtig-Sikkerhedsanvisninger

i Generelle oplysninger og gode råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
• Børn mellem 3 og 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.
• Børn på under 3 år skal holdes på afstand af apparatet, med mindre de overvåges konstant.
  • Lad ikke børn lege med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. Tilgængelige dele kan blive meget varme under brugen.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligholdelse på apparatet uden opsyn.

1.2 Generel sikkerhed

- Installation af apparatet og udskiftning af ledningen må kun foretages af en tekniker.

- ADVARSEL: Apparatet og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.

- Brug altid ovnhandsker til at tage ribber eller ovnfaste fade ud eller sætte dem i.

- ADVARSEL: Se efter, at der er slukket for apparatet, inden pæren skiftes. Ellers er der risiko for elektrisk stød.

- Brug ikke apparatet, inden det monteres i den indbyggede struktur.

- Undlad at bruge en damprenser til at rengøre apparatet.

- Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre ovnruden. De kan ridse overfladen, med det resultat, at glasset knuses.

- Hvis strømforsyningskablet er beskadiget, skal det af sikkerhedsmæssige grunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker for at undgå elektrisk stød.

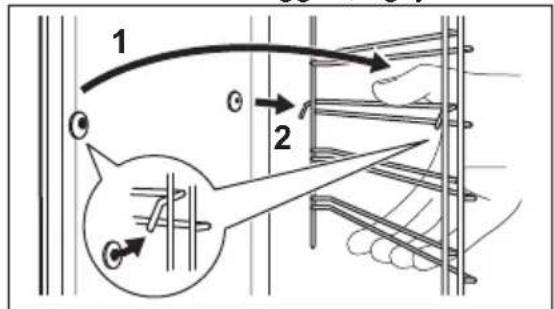

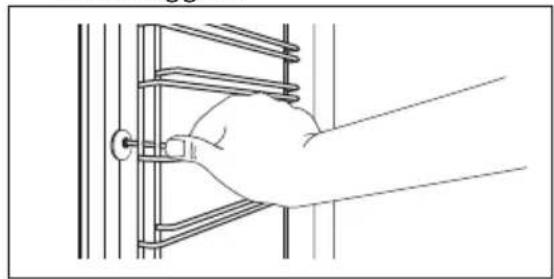

- For at fjerne ovnribberne skal du først trække ovnribbens forende og derefter dens bagende væk fra sidevæggene. Montér ovnribberne i omvendt rækkefølge.

- Brug kun den anbefalede temperaturføler (termometer) til dette apparat.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Mindsteafstanden til andre apparater og enheder skal overholdes.

• Før montering af apparatet kontrolleres, om ovnlugen åbner uden modstand.
• Apparatet er udstyret med et elektrisk afkølingssystem. Det skal betjenes med den elektriske strømforsyning.

Kabinettets mini-mumshøjde (kabi-nets minimumshøj-de under bordpla-den)	590 (600) mm
Kabinetbredde 560 mm
Kabinetdybde 550 (550) mm
Højden foran på ap-paratet	594 mm
Højden bagest på apparatet	576 mm
Bredden foran på apparatet	595 mm
Bredden bagest på apparatet	559 mm
Apparatets dybde 569 mm
Apparatets indbygningsdybde	548 mm
Dybde med åben dør	1022 mm
Ventilationsåbning minimumsstørrelse. Åbning placeret på bundens bageste side	560x20 mm
Længden på ledninger til strømforsyning. Ledning place-ret i højre hjørne af bagsiden	1500 mm
Monteringsskruer 4x25 mm

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med de elektriske data for strømforsyningen.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke adaptere til flere stik og forlængerledninger.
• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at udskifte netledningen, skal det udføres af vores autoriserede servicecenter.

• Elledninger må ikke komme i berøring med eller nær ved apparatets låge, især når det er tændt, eller lågen er varm.

• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.

• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Dette apparat er forsynet med et stik og et forbindelseskabel.

Tilgængelige tilslutningskabler til installation eller udskiftning for Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Se tilsluttet effekt i alt på typeskiltet for at få oplysninger om kablets tværsnit. Du kan også se i tabellen:

Effekt i alt (W) Kablets tværsnit (mm²)

maksimum 1380 3 x 0.75

maksimum 2300 3 x 1

maksimum 3680 3 x 1.5

Jordkablet (grønt/gult kabel) skal være 2 cm længere end fase- og nulkabler (blå og brune kabler).

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød eller eksplosion.

• Dette apparat er kun til husholdningsbrug.
• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er tildækkede.
• Lad ikke apparatet være uden opsyn, når der er tændt for det.
• Sluk altid apparatet efter brug.
• Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan trænge meget varm luft ud.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Belast ikke lågen, när den er åben.
• Brug ikke apparatet som arbejds- eller som frasætningsplads.
• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan medføre, at der dannes en blanding af alkohol og luft.
• Lad ikke gnister eller åben ild komme i nærheden af apparatet, när du åbner lågen.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Sådan undgår du at beskadige eller misfarve emaljen:
• Stil ikke ovnfaste fade eller andre genstande direkte på apparatets bund.
  – Læg ikke aluminiumfolie direkte på bunden af ovnrummet.
  – Hæld aldrig vand direkte ind i det varme apparat.
  – Lad ikke fugtige fade og retter stå i apparatet efter tilberedningen.
  – Vær forsigtig, när du fjerner eller monterer tilbehøret.

- Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.

- Brug en dyb bradepande til fugtige kager. Frugtsaft kan lave pletter, som ikke kan fjernes.

- Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke anvendes til andre formål, f.eks. rumopvarmning.

- Hold altid ovnlågen lukket under tilberedningen.

- Hvis apparatet installeres bag et møbelpanel (f.eks. en dør), skal du sørge for, at døren aldrig lukkes, mens apparatet er tændt. Der kan opbygges varme og fugt bag et lukket møbelpanel og forårsage efterfølgende skade på apparatet, husenheden eller gulvet. Luk ikke møbelpanelet, før apparatet er kølet helt af efter brug.

- Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.

- Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.

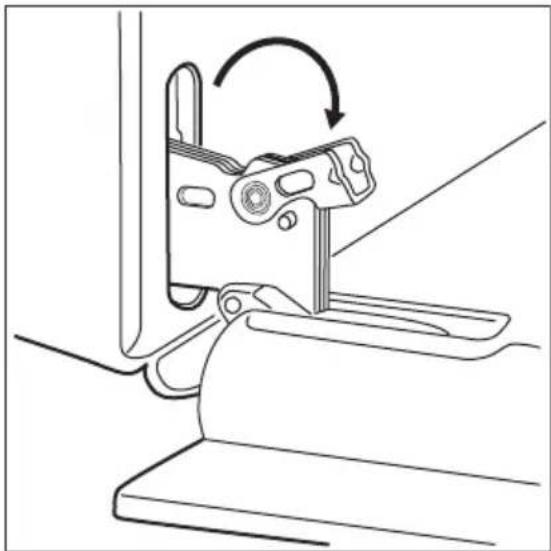

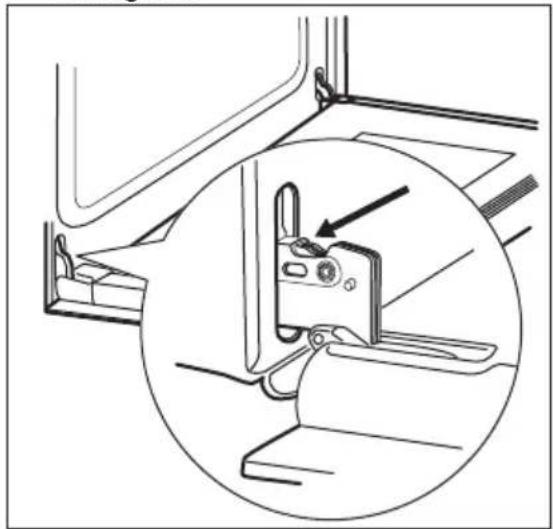

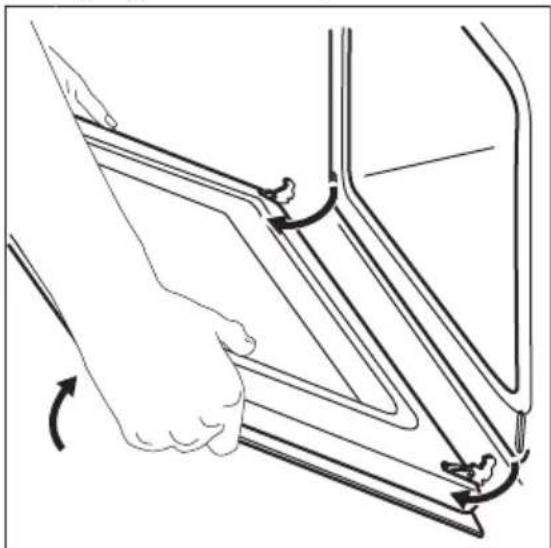

- Vær forsigtig, när du tager lägen af apparatet. Døren er tung!

- Rengør jævnligt apparatet for at forhindre forringelse af overfladematerialet.

- Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.

- Hvis du bruger en ovnspray, skal du følge instruktionerne på dens emballage.

- Undgå at rengøre den katalytiske emalje (hvis dette er relevant) med rengøringsmidler.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

• Den type pære eller halogenlampe, der bruges til dette apparat, er kun beregnet til husholdningsapparater. Den må ikke bruges til anden belysning.
• Før lampen skiftes, skal apparatet afbrydes fra lysnettet.
• Brug kun lamper med de samme specifikationer.

2.6 Service

- Kontakt det autoriserede servicecenter for at få repareret apparatet.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Indbygning

• Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.
• Fjern lågelåsen for at forhindre, at børn og kæledyr bliver fanget i apparatet.

80 60 520 min. 550 600 20 min. 560 18 21548 114 589 594 595+1 60 20 5 3 198 523

70 60 520 min. 550 20 590 min. 560 18 21548 114 589 594 595+1 60 20 5 3 198 523

3.2 Fastgørelse af ovnen til skab

4.1 Oversigt over apparatet

31 32 7 8 9 10 11 12 13

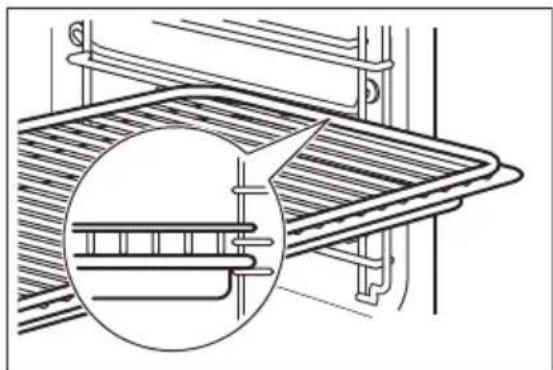

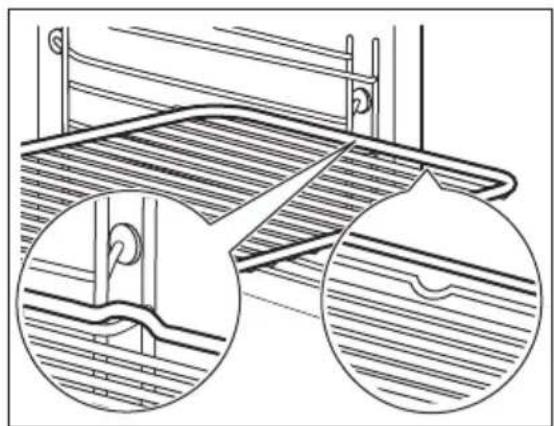

4.2 Tilbehør

- Trådrist

Til kogegrej, kageforme, stege.

- Bageplade

2 Funktionsvælger for ovnfunktioner

5 Funktionsvælger (temperatur)

6 Temperaturindikator/-symbol

7 Varmelegeme

8 Stik til madlavningstermometer

9 Lampe

10 Ventilator

11 Ovnrumsprægning

12 Hyldeholder, flytbar

13 Hyldepositioner

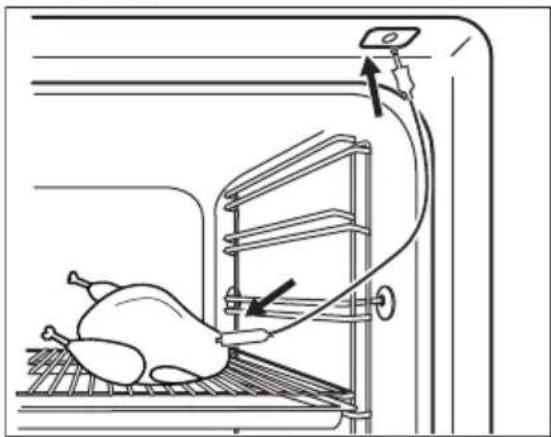

Bruges til at måle, hvor gennemstegt kødet er.

5. BETJENINGSPANEL

5.1 Knapper

Sensorfelt/knap Beskrivelse
—	Indstilling af tiden.
💡	Indstilling af en urfunktion.
+	Indstilling af tiden.

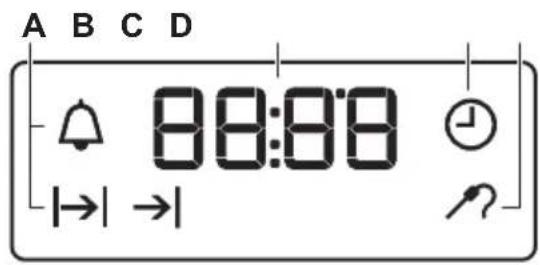

5.2 Display

Se kapitlerne om sikkerhed.

Se kapitlet "Urfunktioner" for at indstille klokkeslættet.

6.1 Rengøring før ibrugtagning

Fjern al tilbehøret og de udtagelige ovnribber fra ovnen.

Gør ovnen og tilbehøret rent, inden du tager det i brug.

Anbring tilbehør og udtagelige ovnribber i deres oprindelige positioner.

6.2 Forvarmning

Forvarm den tomme ovn, inden du tager den i brug.

7. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Forsænkbare knapper

Tryk på funktionsvælgeren for at bruge apparatet. Funktionsvælgeren kommer ud.

7.2 Indstilling af en ovnfunktion

1. Drej ovnens funktionsvælger for at vælge en ovnfunktion .

2. Drej funktionsvælgeren for at vælge temperaturen.

Lampen tændes, när ovnen er i gang.

1. Ovnen slukkes ved at sætte knappen for ovnfunktioner på sluk-stillingen.

7.3 Ovnfunktioner

1. Indstil funktionen .Indstil den maksimale temperatur.
2. Lad ovnen være tændt i 1 time.
3. Indstil funktionen .Indstil den maksimale temperatur.
4. Lad ovnen være tændt i 15 minutter.
5. Indstil funktionen . Indstil den maksimale temperatur.
6. Lad ovnen være tændt i 15 minutter.
7. Sluk for ovnen, og lad den køle ned. Tilbehøret kan blive varmere end normalt. Ovnen kan udsende lugt og røg. Sørg for, at der er tilstrækkelig udluftning i rummet.

Til at tænde lampen.

Varmluft

Bagning på op til tre ovnriller samtidig og til tørring af fødevarer. Sæt temperaturen 20-40 °C lavere end ved Over-/undervarme.

Ovnfunktion Applikation
Fugtig varmluft	Denne funktion er be-regnet til at spare ener-gi under madlavning.Se kapitlet "Råd" vedrø-rende tilberedningsan-visninger, Fugtig varmluft. Ovnlågen bør være lukket under tilbered-ning, så funktionen ikke afbrydes og for at sikre,at ovnen virker med den højest mulige energieffektivitet. Når du bruger denne funktion, kan temperaturen i ovnrum-met variere fra den ind-stillede temperatur. Var-meeffekten kan reduce-res. Få generelle anbefalinger til at spare energi i kapitlet "Ener-gieffektivitet", Energibesparelse. Denne funkti-on blev anvendt til at overholde energieffekti-vitetsklassen iht. EN 60350-1.
Undervarme	Til bagning af kager med sprød bund og til henkogning.

Ovnfunktion Applikation
Grillstegning	Til grillstegning af tynde stykker mad og til ristning af brød.
Stor Grill	Til grillstegning af store mængder tynde madvarer og til toastbrød.
Turbogrill	Til at stege store stykker kød eller fjerkræ med ben i på en hyldeposition. Til at lave gratiner og til at brune.
Pizza	Til at bage pizza. Til at lave en kraftig bruning og en sprød bund.
Over-/undervarme / Rengøring med vand	Til at bage og stege mad på en hyldeposition.Se kapitlet "Pleje og rengøring" for yderligere information om: Rengør med vand.

8. URFUNKTIONER

8.1 Tabel for urfunktionstaster

Urfunktionstast Egnet til
∅	AKTUEL TID Bruges til at indstille, ændre eller kontrollere det aktuelle klokkeslæt.
|→|	VARIGHED Til indstilling af, hvor længe apparatet skal være tændt.
→|	SLUTTID Til at indstille hvornår apparatet skal slukke.
|→|→|	UDSKUDT TID Til kombination af VARIGHED og SLUT-funktion.
∅	MINUTUR Bruges til at indstille en nedtælling. Denne funktion på-virker ikke apparatets drift. MINUTURET kan indstilles på et vilkårligt tidspunkt, også hvis apparatet er slukket.

8.2 Indstilling af tiden. Ændring af tiden

Klokkeslættet skal indstilles, før ovnen kan betjenes.

blinker, när apparatet tilsluttes til lysnettet, hvis der var strømafbrydelse, eller hvis timeren ikke er indstillet.

Tryk på + eller - for at indstille det korrekte klokkeslæt.

Efter ca. fem sekunder holder kontrollampen op med at blinke og viser det aktuelle klokkeslæt, du har indstillet.

For at ændre klokkeslættet skal du trykke gentagne gange på ⏻, indtil ⏻ begynder at blinke.

8.3 Indstilling af VARIGHED

1. Vælg en ovnfunktion og -temperatur.
2. Tryk gentagne gange på, indtil |→| begynder at blinke.
3. Tryk på eller for at indstille tiden for VARIGHED.

Displayet viser |→|

1. Når tiden er gået, blinker, og der udsendes et lydsignal. Apparatet slukkes automatisk.
2. Tryk på en vilkårlig knap for at slå signalet fra.
3. Drej ovnens funktionsvælgere og termostatknap hen på slukpositionen.

8.4 Indstilling af SLUT TID

1. Vælg en ovnfunktion og -temperatur.
2. Tryk gentagne gange på, indtil begynder at blinke.
3. Tryk på + eller - for at indstille tiden.

Displayet viser →

1. Når tiden er gået, blinker, og der udsendes et lydsignal. Apparatet slukkes automatisk.
2. Tryk på en vilkårlig knap for at slå signalet fra.
3. Drej ovnens funktionsvælgere og termostatknap hen på slukpositionen.

8.5 Indstilling af UDSKUDT TID

1. Vælg en ovnfunktion og -temperatur.
2. Tryk gentagne gange på, ibdtil |→| begynder at blinke.
3. Tryk på + eller for at indstille tiden for VARIGHED.
4. Tryk på ⏻.
5. Tryk på eller for at indstille tiden for SLUT.
6. Tryk på for at bekræfte.

Apparatet tændes automatisk senere. Fungerer for den indstillede VARIGHED-tid og stopper ved den indstillede SLUT tid. På den indstillede tid udsendes der et lydsignal.

1. Apparatet slukkes automatisk. Tryk på en vilkårlig knap for at slå signalet fra.
2. Drej ovnens funktionsvælgere og termostatknap hen på slukpositionen.

8.6 Indstilling af MINUTUR

1. Tryk gentagne gange på, indtil begynder at blinke.

1. Tryk på eller for at indstille den nødvendige tid.
   Minuturet starter automatisk efter 5 sekunder.
2. Når den indstillede tid er gået, udsendes et lydsignal. Tryk på en vilkårlig knap for at slå signalet fra.
3. For at slukke for apparatet, drejes knappen for ovnfunktioner og temperaturvælgeren til deres Sluk-positioner.

8.7 Annullering af urfunktionstasterne

1. Tryk en eller flere gange på, indtil lampen for den ønskede funktion begynder at blinke.
2. Tryk på og hold nede. Urfunktionen går ud efter nogle sekunder.

9. BRUG AF TILBEH∅RET

ADVARSEL!

Se kapitlerne om sikkerhed.

9.1 Brug af termometeret

Termometeret måler kernetemperaturen i kødet.

Der skal tages hensyn til to temperaturer:

• Ovntemperaturen. Se stege-/bagetabellen.
• Kerne temperaturen. Se tabellen for stegetermometeret.

FORSIGTIG!

Brug kun termometeret, som hører til apparatet eller et tilsvarende anskaffet som original reservedel.

1. Sæt termometerets stik i stikdåsen øverst i ovnrummets front.
   Indikatoren for termometeret 📋 blinker.
2. Indsæt termometerets spids i midten af kødet.

1. Tryk på knappen eller for at indstille kerne temperaturen. Temperaturindstillingen går fra 30 °C til 99 °C.
2. Vælg ovnfunktion og ovntemperatur. Når kødet när den indstillede kernetemperatur, udsendes et lydsignal i to minutter. Tryk på en vilkårlig knap for at slå signalet fra.
3. Sluk for apparatet.
4. Tag termometerets stik ud af bøsningen. Tag kødet ud af apparatet.

Hvis kødet ikke er stegt, som du ønsker det, kan du gentage ovenstående trin og indstille en højere kerne temperatur.

Du kan ændre temperaturen på et vilkårligt tidspunkt under tilberedningen.

Tryk på ⓣ for at ændre den indstillede kerne temperatur.

ADVARSEL!

Pas på, når du trækker spidsen og stikket til stegetermometeret ud. Madlavningstermometeret er meget varmt. Der er risiko for forbrænding.

9.2 Isætning af tilbehøret

Grillrist:

Skub risten mellem ovnribbens skinner, og sørg for, at fødderne peger nedad.

Grillrist og bageplade / bradepandesammen:

Skub bagepladen /bradepanden ind mellem ovnribbernes skinner og grillristen på skinnerne ovenover.

Når ovnen er tændt, bliver blæseren automatisk slået til for at holde ovnen kølig på de udvendige sider. Hvis du slukker for ovnen, kan blæseren køre videre, til ovnen er kølet af.

10.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig

11. RÅD OG TIPS

ADVARSEL!

Se kapitlerne om sikkerhed.

Tabellernes temperaturer og tilberedningstider er kun vejledende. De afhænger af opskrifterne samt af kvaliteten og mængden af de anvendte ingredienser.

11.1 Anbefalinger til tilberedning

Ovnen har ribber i fem ribber.

Tæl ribberne fra bunden af ovnen.

Din ovn kan have andre bage-/stegeegenskaber end den ovn, du havde før. Nedenstående tabeller viser standardindstillingerne for temperatur, tilberedningstid og ristposition.

En lille fordybning i toppen øger sikkerheden. Fordybningerne er også antivippe-anordninger. Den høje kant omkring hylden forhindrer kogegrej i at glide af hylden.

overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

Hvis du ikke kan finde indstillinger til en speciel opskrift, kan du se efter en lignende.

Ovnen har et specielt system, der cirkulerer luften og konstant genbruger dampen. Med dette system er det muligt at bruge damp ved tilberedningen, så maden bliver mør indvendig og sprød på overfladen. Det reducerer tilberedningstiden og energiforbruget.

Bagning af kager

Ovnlågen må først åbnes, när 3/4 af bagetiden er gået.

Hvis du bruger to bageplader på samme tid, bør der være en tom rille mellem dem.

Tilberedning af kød og fisk

Brug en bradepande til mad med meget fedt for at forhindre, at ovnen får pletter, der ikke kan fjernes.

Lad kødet hvile i ca. 15 minutter inden udskæring, så saften ikke siver ud.

Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre røgkondensation.

Hold øje med ydelsen i starten, når du laver lav mad. Find de bedste indstillinger (varmetrin, tilberedningstid, etc.) til dit kogegrej, dine opskrifter og mængderne, når du bruger dette apparat.

Tilberedningstider

Tilberedningstiderne afhænger af madvarens type, konsistens og volumen.

KAGER
	Over-/undervarme Varmluft				(min.)
	(°C) (°C)
Pisket dej 170 2 160 3 (2 og 4) 45 - 60 Kageform
Mørdej 170 2 160 3 (2 og 4) 20 - 30 Kageform
Kvargkage m. kærnemælk	170 1 165 2 60 - 80 Kageform,					∅ 26 cm
Strudel 175 3 150 2 60 - 80 Bageplade
Tærte m. syl- tetøj	170 2 165 2 30 - 40 Kageform,					∅ 26 cm
Engelsk jule- kage, forvarm den tomme ovn	160 2 150 2 90 - 120 Kageform,					∅ 20 cm
Plumkage, forvarm den tomme ovn	175 1 160 2 50 - 60 Brødform
Muffins 170 3 140 - 150 3 20 - 30 Bageplade
Muffins, to ribber	-- 140 - 150 2 og 4		25 - 35 Bageplade
Muffins, tre ribber	-- 140 - 150 1, 3 og 5		30 - 45 Bageplade
Lagkagebun- de	140 3 140 - 150 3 30 - 35 Bageplade
Lagkagebun- de, to ribber	-- 140 - 150 2 og 4		35 - 40 Bageplade
	Over-/undervarme Varmluft
					(min.)
	(°C) (°C)
Lagkagebunde, tre ribber	-- 140 - 150 1, 3 og 5 35 - 45 Bageplade
Marengs 120 3	120 3 80 - 100 Bageplade
Marengs, to ribber, for- varm den tomme ovn	-- 120 2 og 4 80 - 100 Bageplade
Boller, for- varm den tomme ovn	190 3 190 3 12 - 20 Bageplade
Flødekager 190 3 170 3 25 - 35 Bageplade
Flødekager, to ribber	-- 170 2 og 4 35 - 45 Bageplade
Frugttærter 180 2 170 2 45 - 70 Kageform,						∅ 20 cm
Fyldig frugtkage	160 1 150 2 110 -				120	Kageform, ∅ 24 cm

Forvarm den tomme ovn.

BR∅D OG PIZZA

	Over-/undervarme		Varmluft		(min.)
	(°C)		(°C)
Franskbrød, 1 - 2 stk., 0,5 kg hver	190	1	190	1	60 - 70	-
Rugbrød, for-varmning er ikke nødvendig	190	1	180	1	30 - 45	Brødform
Boller, 6 - 8 bol-ler	190	2	180	2 (2 og 4)	25 - 40	Bagepla-de

BR∅D OG PIZZA

Over-/undervarme Varmluft

(min.)

Pizza 230 - 250 1 230 - 250 1 10 - 20 Emailjeret

bakke

Scones 200 3 190 3 10 - 20 Bagepla-

de

Forvarm den tomme ovn.

Brug kageformen.

TÆRTER

Over-/undervarme Varmluft

(min.)

(°C) (°C)

Pastatæerte, forvarmning 200 2 180 2 40 - 50 er ikke nødvendig

Grøntsagstærte, for- 200 2 175 2 45 - 60 varmning er ikke nød- vendig

Quicher 180 1 180 1 50 - 60

Lasagne 180 - 190 2 180 - 190 2 25 - 40

Cannelloni 180 - 190 2 180 - 190 2 25 - 40

Brug ovnens anden ristposition.

Brug grillristen.

K∅D

Over-/undervar- me

Varmluft

(min.)

(°C)

(°C)

Oksekød 200 190 50 - 70

K∅D
	Over-/undervar-me		Varmluft		(min.)
	(°C) (°C)
Svin 180 180 90 - 120
Kalvekød 190 175 90 - 120
Roastbeef, rød 210 200 50 - 60
Roastbeef, medium 210 200 60 - 70
Roastbeef, gennemstegt 210 200 70 - 75
K∅D
	Over-/undervarme Varmluft				(min.)
	(°C) (°C)
Svinebov, med svær 180 2 170 2 120 - 150
Svineskank, 2 stk. 180 2 160 2 100 - 120
Lammekølle 190 2 175 2 110 - 130
Hel kylling	220 2 200 2 70 - 85
Kalkun, hel	180 2 160 2 210 - 240
And, hel	175 2 220 2 120 - 150
Gås, hel	175 2 160 1 150 - 200
Kanin, skåret i dele 190 2 175 2 60 - 80
Hare, skåret i dele	190 2 175 2 150 - 200
Hel fasan	190 2 175 2 90 - 120

(min.)
Brug ovnens anden ristposition.

FISK
	Over-/undervarme Varmluft		(min.)
	(°C) (°C)
∅rred / Havrude, 3 - 4 fisk 190 175 40 - 55
Tun / Laks, 4 - 6 fileter 190 175 35 - 60

11.3 Grillstegning

Forvarm den tomme ovn.

Brug ovnens fjerde ristposition.

Grill med den maksimale temperaturindstilling.

GRILL
	(kg)	(min.)1. side	(min.)2. side
Steak af oksefilet, 4 stk. 0.8 12 - 15 12 - 14
Oksesteak, 4 stk. 0.6 10 - 12 6 - 8
Pølser, 8 - 12 - 15 10 - 12
Svinekotelet, 4 stk. 0.6 12 - 16 12 - 14
Fjerkrae, halveret, 2 1 30 - 35 25 - 30
Kebab, 4 - 10 - 15 10 - 12
Kyllingebryst, 4 stk. 0.4 12 - 15 12 - 14
Burgere, 6 0.6 20 - 30 -
Fiskefilet, 4 stk.	0.4 12 - 14 10 - 12
Sandwiches, 4 - 6	-5 - 7	-
Toastbrød, 4 - 6	-2 - 4	2 - 3

11.4 Turbogrill

Forvarm den tomme ovn.

Brug den første eller den anden ristposition.

Beregn stegetiden ved at gange tiden i tabellen herunder med centimeterne af filettens tykkelse.

OKSEK∅D
	(°C) (min.)
Roastbeef eller filet, rød	190 - 200 5 - 6
Roastbeef eller filet, medium	180 - 190 6 - 8
Roastbeef eller filet, gennemstegt	170 - 180 8 - 10
SVINEK∅D
	(°C) (min.)
Bov / Nakke /Skinke m. ben, 1- 1,5 kg	160 - 180 90 - 120
Koteletter / Spa-reribs, 1 - 1,5 kg	170 - 180 60 - 90
Farsbrød, 0,75 -1 kg	160 - 170 50 - 60
Svineskank, forkogt, 0,75 - 1 kg	150 - 170 90 - 120
KALVEK∅D
	(°C) (min.)
Kalvesteg, 1 kg	160 - 180 90 - 120
Kalveskank, 1,5 -2 kg	160 - 180 120 - 150

Udskåret fjer- 200 - 220 30 - 50 kræ, 0,2 - 0,25 kg hver

Fjerkræ, halve- 190 - 210 35 - 50 ret, 0,4 - 0,5 kg hver

Kylling, poulard, 190 - 210 50 - 70 1 - 1,5 kg

And, 1,5 - 2 kg 180 - 200 80 - 100

Gås, 3,5 - 5 kg 160 - 180 120 - 180

Kalkun, 2,5 - 3,5 160 - 180 120 - 150 kg

Kalkun, 4 - 6 kg 140 - 160 150 - 240

FISK (DAMPNING)

(°C) (min.)

Hel fisk, 1 - 1,5 kg 210 - 220 40 - 60

11.5 Tørring - Varmluft

Beklæd pladerne med smørrebrøds- eller bagepapir.

Resultatet bliver bedst, hvis du slukker for ovnen efter halvdelen af tørretiden, åbner lågen og lader madvarerne køle af natten over for at færdiggøre tørringen.

Brug den tredje rille til 1 bakke.

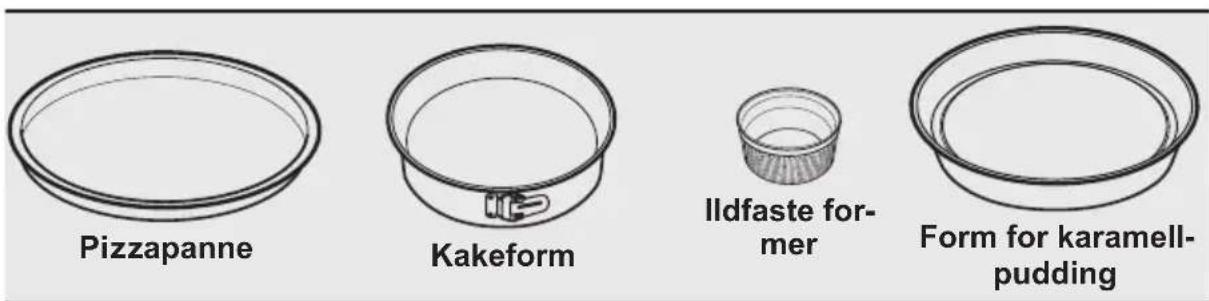

11.7 Fugtig varmluft - anbefalet tilbehør

Pizzaform	Bageform	Ramekiner	Tærtebundform
Mørk, ikke-reflekte-rende28 cm diameter	Mørk, ikke-reflekterende26 cm diameter	Keramisk8 cm diameter, 5 cm høj-de	Mørk, ikke-reflekte-rende28 cm diameter

11.8 Fugtig varmluft

For at få de bedste resultater skal du følge forslagene angivet på nedenstående tabel.

		(°C) (min.)
Søde boller, 12 stk.	bageplade eller brade-pande	175 3 40 - 50
Småt gærbrød, 9 stk.	bageplade eller brade-pande	180 2 35 - 45
Pizza, frossen, 0,35 kg	grillrist 180 2 45 - 55
Roulade bageplade eller brade-pande		170 2 30 - 40
Brownie bageplade eller brade-pande		170 2 45 - 50
Soufflè, 6 stk. keramiske ramekiner på grillrist		190 3 45 - 55
Sukkerbund til tærte	flanform på grillrist 180 2 35 - 45
Victoriakager bageform på rist 170 2 35 - 50
Pocheret fisk, 0,3 kg	bageplade eller brade-pande	180 2 35 - 45
Hel fisk, 0,2 kg	bageplade eller brade-pande	180 3 25 - 35
Fiskefilet, 0,3 kg	pizzaform på rist 170 3 30 - 40
Pocheret kød, 0,25 kg	bageplade eller brade-pande	180 3 35 - 45
Shashlik, 0,5 kg	bageplade eller brade-pande	180 3 40 - 50
Cookies, 16 stk.	bageplade eller brade-pande	150 2 30 - 45
Makroner, 20 stk.	bageplade eller brade-pande	180 2 45 - 55
Muffins, 12 stk.	bageplade eller brade-pande	170 2 30 - 40
Madtærte, 16 stk.	bageplade eller brade-pande	170 2 35 - 45

		(°C) (min.)
Småkager af mørdej, 20 stk.	bageplade eller brade-pande	150 2 40 - 50
Små tærter, 8 stk.	bageplade eller brade-pande	170 2 30 - 40
Grøntsager, po-cherede, 0,4 kg	bageplade eller brade-pande	180 2 35 - 45
Vegetarisk om-elet	pizzaform på rist 180 3 35 - 45
Grøntsager fra Middelhavslan-dene, 0,7 kg	bageplade eller brade-pande	180 4 35 - 45

Test i henhold til IEC 60350-1.

			(°C) (min.)
Små ka-ger i form, 20 stk./plade	Over-/undervarme	Bagepla-de	3 170	20 - 30 -
Små ka-ger i form, 20 stk./plade	Varmluft Bagepla-de		3 150 -160		20 - 35 -
Små ka-ger i form, 20 stk./plade	Varmluft Bagepla-de		2 og 4	150 -160	20 - 35 -
Æbletær-te, 2 for-me ∅20 cm	Over-/undervarme	Trådrist 2	180	70 - 90 -
				(°C) (min.)
Æbletær-te, 2 for-me ∅20 cm	Varmluft Trådrist 2 160 70 - 90 -
Formka-ge, kage-form ∅26 cm	Over-/undervarme	Trådrist 2 170 40 - 50 Forvarm ovnen i				10 minutter.
Formka-ge, kage-form ∅26 cm	Varmluft Trådrist 2 160 40 - 50 Forvarm ovnen i					10 minutter.
Formka-ge, kage-form ∅26 cm	Varmluft Trådrist 2 og 4 160 40 - 60 Forvarm ovnen i					10 minutter.
Smørka-ger	Varmluft Bagepla-de	3 140 -150		20 - 40 -
Smørka-ger	Varmluft Bagepla-de	2 og 4 140 -150		25 - 45 -
Smørka-ger	Over-/undervarme	Bagepla-de	3 140 -150	25 - 45 -
Toast-brød, 4 -6 stykker	Grillsteg-ning	Trådrist 4 maks. 2 - 3 minutter				Forvarm ovnen i3 minutter.
Bøfbur-ger, 6stk, 0,6kg	Grillsteg-ning	Grillristog bra-depande	4 maks. 20 - 30 Stil grillisten på			den fjerde rille,og bradepandenpå den tredje rillei ovnen. Vendmadvaren, nårhalvdelen af til-beredningstidener gået.Forvarm ovnen i3 minutter.

12. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

12.1 Bemærkninger om rengøring

	Aftør ovnens front med en blød klud opvredet i varmt vand tilsat et mildt rengøringsmiddel.
	Metalflader rengøres med et specifikt rengøringsmiddel.
Rengørings-midler	Fastsiddende snavs fjernes med et specielt ovnrensemiddel.
	Rengør altid ovnrummet efter brug. Ophobning af fedt eller andre madrester kan medføre en brand. Risikoen er højere for bradepanden.
Hverdags-brug	Dampen kan sætte sig som fugt i ovnen eller på ovnruderne. Tænd ovnen 10 minutter inden tilberedning for at mindske kondenseringen. Tør ovnrummet med en blød klud efter hver brug.
	Rengør alt tilbehør efter hver brug og lad det tørre. Brug en blød klud opvredet i varmt vand tilsat et rengøringsmiddel. Tilbehøret må ikke lægges i en opvaskemaskine.
Tilbehør	Rengør ikke nonstick-tilbehøret med aggressive midler, skarpe genstande eller i en opvaskemaskine.

12.2 Ovne af rustfrit stål eller aluminium

Rengør kun ovnlågen med en fugtig klud eller svamp. Tør efter med en blød klud.

Brug aldrig ståluld, syre eller slibende midler. De kan beskadige ovnens udvendige flader. Brug samme fremgangsmåde til at rengøre ovnens betjeningspanel.

12.3 Rengør lägepakningen

Se jævnligt lägepakningen efter. Lågepakningen sidder rundt om ovnummets ramme. Brug ikke ovnen, hvis lägepakningen er beskadiget. Kontakt et autoriseret servicecenter.

Se de generelle oplysninger om rengøring for at rengøre lägepakningen.

12.4 Fjernelse: ovnribber

Vær forsigtig, når du fjerner ovnribberne.

1. Træk forenden af ribben væk fra sidevæggen.

1. Træk den bageste ende af ovnribben væk fra sidevæggen, og fjern den.

1 2

Montér det fjernede tilbehør i omvendt rækkefølge.

12.5 Rengør med vand

Denne rengøringsprocedure anvender fugt til at hjælpe med at fjerne fedt og madpartikler fra ovnen.

1. Hæld 300 ml vand i ovnrumsprægningen i bunden af ovnen.
2. Indstil funktionen:
3. Indstil temperaturen til 90 °C.
4. Lad ovnen være tændt i 30 minutter.
5. Sluk ovnen.
6. Når ovnen er kold, skal du tørre ovnrummet med en blød klud.

ADVARSEL!

Kontrollér, at ovnen er kølet af, inden du rører ved den. Der er risiko for forbrænding.

12.6 Aftagning og montering af låge

Ovnlågen har to ovnglas. Du kan fjerne ovnlågen og det indvendige ovnglas for at rengøre dem. Læs hele instruktionen "Aftagning og montering af låge", inden du tager ovnglasset ud.

Ovnlågen kan smække i, hvis du prøver at fjerne det inderste ovnglas, mens ovnlågen sidder på.

FORSIGTIG!

Brug ikke ovnen uden det indvendige ovnglas.

1. Åbn lågen helt og hold begge hængsler.

1. Løft og drej låsepallerne helt på begge hængsler.

1. Sæt ovnlågen halvvejs i første åbne position. Løft og træk den så fremad, og tag den ud af lejerne.

1. Læg lågen på et fast underlag med et blødt stykke stof under.

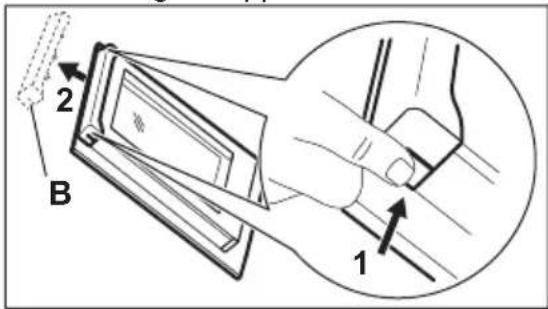

2. Hold i begge sider af lågelisten (B) i lågens overkant, og tryk indad, indtil läsehagen slipper.

2 B 1

1. Træk i lågelisten, og tag den ud.
2. Hold ovnglasset i kanten foroven, og træk det forsigtigt ud. Sørg for, at glasset glider helt ud af støtterne.

1. Rengør glassene med vand og sæbe. Tør ovnglassene omhyggeligt. Ovnglasset må ikke komme i opvaskemaskinen.

Monter ovnglasset og ovnlågen, när rengøringen er udført.

Grafikken skal vende mod lågens indvendige zone. Kontrollér efter installationen, at overfladen af ovnglassets ramme ikke er ru, när du rører ved den.

Når den er korrekt installeret, klikker lågelisten.

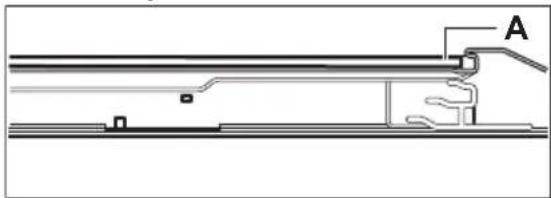

Sørg for at sætte det inderste ovnglas korrekt i lejerne.

Se kapitlerne om sikkerhed.

13.1 Hvis noget går galt...

Problemer Mulige årsager Løsning
Ovnen bliver ikke varm. Ovnen er slukket. Tænd for ovnen.
Ovnen bliver ikke varm. Uret er ikke indstillet. Indstil uret.
Ovnen bliver ikke varm. Der er ikke foretaget de nødvendige indstillinger.	Se efter, om indstillingerne er rigtige.
Ovnen bliver ikke varm. Sikringen er sprunget. Tjek om fejlen skyldes en defekt sikring. Kontakt en kvalificeret installatør, hvis sikringen springer flere gange i træk.
Pæren ikke lyser. Pæren er defekt. Udskift pæren.
Termometeret virker ikke. Termometerets stik er ikke sat korrekt ind i bøsningen.		Sæt termometerets stik så langt ind som muligt i bøsningen.
Der samler sig damp og kondensvand på maden og i ovnrummet.	Maden har stået for længe i ovnen.	Lad ikke maden stå i ovnen længere end 15-20 minutter efter tilberedningen.
Displayet viser "12.00". Der har været strømafbry-delse.		Nulstil uret.

13.2 Serviceoplysninger

Kontakt forhandleren eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på typeskiltet.

Typeskiltet er placeret på ovnrummets frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.) ....

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIV

14.1 Produktinformation og produktinformationsark*

Leverandørens navn Electrolux
Identifikation af model	CKB400W 949496674CKB400X 949496673
Energieffektivitetsindeks 95.3
Energieffektivitetsklasse A
Energiforbrug med en standardmængde, alminde-lig tilstand	0.93 kWh/cyklus
Energiforbrug med en standardmængde, blæsert-vungen tilstand	0.81 kWh/cyklus
Antal ovnrum 1
Varmekilde Elektricitet
Volumen 72 l
Type ovn Indbygningsovn
Vægt	CKB400W 28.9 kg
	CKB400X 29.1 kg
* For EU ifølge EU-fordninger 65/2014 og 66/2014.For Hviderusland ifølge STB 2478-2017, bilag G; STB 2477-2017, bilag A og B.For Ukraine ifølge 568/32020.
Energieffektivitetsklasse gælder ikke for Rusland.
EN 60350-1 - Elkogeapparater til husholdning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

14.2 Energibesparelse

Ovnen har funktioner, som hjælper dig med at spare energi ved daglig madlavning.

Sørg for, at ovnens låge er lukket korrekt, när ovnen er tændt. Åbn ikke lågen for ofte under tilberedning. Hold lågepakningen ren, og sørg for, at den sidder godt fast.

Brug metalkogegrej til at øge energibesparelsen.

Forvarm om muligt ikke ovnen inden tilberedning.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder nogle få retter på én gang.

Tilberedning med blæser

Brug om muligt tilberedningsfunktionerne med blæser for at spare energi.

Restvarme

Når tilberedningsvarigheden er længere end 30 minutter, skal du reducere ovntemperaturen til minimum 3 - 10 minutter inden afslutningen af tilberedningen. Restvarmen i ovnen bliver ved med at tilberede maden.

Brug restvarmen til at opvarme andre retter.

Holde mad varm

Vælg den lavest mulige temperaturindstilling for at bruge restvarme og holde et måltid varmt.

Fugtig varmluft

Funktion beregnet til at spare energi under madlavning.

15. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater.

Kasser ikke apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

INNHOLD

1. SIKKERHETSINFORMASJON....31
2. SIKKERHETSANVISNINGER.... 32
3. MONTERING....35
4. PRODUKTBESKRIVELSE 37
5. BETJENINGSPANEL.... 37
6. F∅R F∅RSTEGANGS BRUK....38
7. DAGLIG BRUK 38
8. KLOKKEFUNKSJONER....39
9. BRUKE TILBEH∅RET 41
10. TILLEGGSFUNKSJONER....42
11. HJELP OG TIPS....42
12. STELL OG RENGJ∅RING.... 53
13. FEILS∅KING....56
14. ENERGIEFFEKTIV....57

VI TENKER PÅ DEG

Velkommen til Electrolux.

- Bruk ikke produktet før du installerer det i en innebygget enhet.

Bare en kvalifisert person må montere dette produktet.

- Strømkablene må ikke berøre eller komme nær apparatets dør eller sprekken under apparatet, spesielt ikke når den er i bruk eller når døren er varm.

For ledningsavsnittet henvises det til den nominelle effekten på typeskiltet: Du kan også se etter i tabellen:

Nominell effekt (W)	Ledningsavsnit-tet ( mm^2 )
maks 1380 3 x 0.75
maks 2300 3 x 1
maks 3680 3 x 1.5

Jordledningen (grønn/gul kabel) må være ca. 2 cm lenger enn den nøytrale- og fase-ledningen (blå og brune kabler).

2.3 Bruk

ADVARSEL!

3.2 Slik fester du ovnen til skapet

8 Kontakt til steketermometer

9 Ovnslampe

10 Vifte

11 Gravert ovnsrom

For å måle hvor langt maten har kommet i stekeprosessen.

5. BETJENINGSPANEL

5.1 Pulsbrytere

Forvarm den tomme ovnen før første gangs bruk.

7. DAGLIG BRUK

ADVARSEL!

Se etter i

I begynnelsen, må du følge med på maten du tilbereder. Finn de beste

	Over og Undervar-me		Ekte varmluft
					(min)
	(°C) (°C)
Hvitt brød, 1 - 2 stykker, 0,5 kg hver	190 1 190 1 60 - 70 -
Rugbrød, forvar- ming er ikke nødvendig	190 1 180 1 30 - 45 Brødform
Rundstykker, 6 - 8 rundstykker	190 2 180 2 (2 og 4)				25 - 40 Stekebrett
Pizza 230 - 250 1	230 - 250 1 10 - 20 Emailjert				brett

BR∅D OG PIZZA

Over og Undervarme Ekte varmluft

(min)

(°C) (°C)

Pastapai, forvarming er 200 2 180 2 40 - 50 ikke nødvendig

Grønnsakspai, forvar- 200 2 175 2 45 - 60 ming er ikke nødvendig

Quiche 180 1 180 1 50 - 60

Lasagne 180 - 190 2 180 - 190 2 25 - 40

Cannelloni 180 - 190 2 180 - 190 2 25 - 40

Over og Under- Ekte varmluft varme

(min)

(°C)

Bruk mørke og ikke-refleksive bokser og beholderen. De har bedre varmeabsorbering enn den lette fargen og de refleksive rettene.

Kontroller dørpakningen med jevne mellomrom. Dørpakningen sitter rundt rammen til ovnsrommet. Ikke bruk ovnen hvis dørpakningen er skadet. Kontakt et autorisert servicesenter.

Kontroller at ovnen er kald før du tar på den. Det er risiko for brannsår.

Fare for elektrisk støt. Lampen kan være varm.

1. Slå av ovnen. Vent til ovnen er avkjølt.
2. Koble fra strømtilførselen til ovnen.
3. Legg en klut på bunnen i ovnsrommet.

FORSIKTIG!
