Produkttype	Fryser (Køle-fryseskab)
Model	GC-B359BVQA
Mærke	LG
Temperaturkontrol	Fryser: -15°C til -23°C (valgfri)
Displaytype	LED (88 eller BAR type)
Superfrysningsfunktion	Hurtig frysning i ~3 timer, automatisk tilbage til tidligere indstilling
Ferietilstand	Strømbesparende tilstand ved længere fravær
Børnesikring	Knapspærring for at forhindre utilsigtede ændringer
Selvtest	Diagnostisk funktion til at kontrollere drift
Isfremstilling	Isbakke medfølger; manuel vridning for at tage is ud
Afrimning	Automatisk afrimning med fordampning
Dørvendbarhed	Vendbare døre (venstre eller højre åbning)
Indvendig lys	Ja, udskiftelig pære
Antikondensrør	Indbygget for at forhindre fugt på kabinetoverfladen
Nivelleringsfødder	Justerbare fronteringsskruer
Strømforsyning	Standard stikkontakt (specifik spænding ikke angivet)
Rengøring	Blød klud med varmt vand eller mildt rengøringsmiddel; undgå skuremidler
Sikkerhedsfunktioner	Jordforbindelse, børnesikring, ingen forlængerledning
Kølemiddel	Isobutan (R600a) – brandfarligt, korrekt bortskaffelse påkrævet

Ofte stillede spørgsmål - GC-B359BVQA LG

Hvordan indstiller jeg fryserens temperatur?

Tryk på temperaturkontrolknapperne på displayet. For LED 88 type er rækkefølgen: -18°C → -19°C → -20°C → -21°C → -22°C → -23°C → -15°C → -16°C → -17°C. For LED BAR type: -19°C → -21°C → -23°C → -15°C → -17°C. Den faktiske temperatur kan variere.

Hvordan bruger jeg superfrysningsfunktionen?

Tryk på 'SUPER FRZ' knappen én gang. Lampen tændes og hurtig frysning kører i cirka 3 timer, hvorefter den vender tilbage til den tidligere temperatur. For at stoppe tidligt skal du trykke på knappen igen.

Hvad er ferietilstand, og hvordan aktiverer jeg den?

Ferietilstand reducerer energiforbruget, når du er væk. Tryk på 'VACATION' knappen for at starte (lampe tændt) og tryk igen for at stoppe. Det holder fryseren kørende i en strømbesparende tilstand.

Hvordan låser jeg børnesikringen?

Tryk og hold 'CHILD LOCK' knappen nede i 2 sekunder. Når den er låst, reagerer andre knapper ikke. Gentag for at låse op.

Hvorfor køler min fryser ikke ordentligt?

Kontroller, om stikket er sikkert, om afbryderen ikke er slået fra, om temperaturkontrollen er indstillet korrekt, om døren er helt lukket, og om der er ordentlig luftcirkulation omkring enheden. Undgå overfyldning eller blokering af ventilationsåbninger.

Hvordan afrimer jeg fryseren?

Fryseren afrimer automatisk. Vandet løber til en fordampningsbakke og fordamper. Ingen manuel afrimning er nødvendig. Hvis der opbygges frost, skal du kontrollere dørpakningerne og undgå hyppige åbninger.

Hvordan vender jeg dørens åbningsretning?

Følg trin-for-trin proceduren i manualen. Det indebærer fjernelse af skruer, håndtag, hængsler og dæksler. Brug en momentnøgle eller skruenøgle. Bemærk, at dørvending ikke er dækket af garanti.

Hvordan udskifter jeg det indvendige lys?

Tag stikket ud af apparatet. Fjern lampeskærmen ved at stikke en flad skruetrækker under den og trække fremad. Drej lampen mod uret. Udskift med en lampe af samme specifikation. Saml i omvendt rækkefølge. Sørg for, at O-ringen er på plads.

Hvad er selvtestfunktionen?

Tryk på temperaturkontrolknappen for at gå ind i selvtest. Hvis indikatorlysene bevæger sig op eller ned, fungerer apparatet fint. Hvis ikke, lad det være tilsluttet og kontakt service.

Hvordan laver jeg isterninger?

Fyld isbakken til vandniveauet og placer den i fryseren. For hurtigere is skal du bruge superfrysningstilstand. For at fjerne isterninger skal du vride bakken forsigtigt. For lettere fjernelse skal du hælde vand over bakken før vridning.

BRUGSANVISNING GC-B359BVQA LG

Læs venligst vejledningen grundigt, inden kombiskabet tages i brug, og gem den til fremtidig reference.

Hvordan hengsle om dører 36

Innledning

Innledning

Registrering

Skapet leveres med jordet strømkabel og støpsel, som skal tilkobles direkte i en jordet stikkontakt. Påse at sikringskursen ikke overbelastes.

Elektrisk jording

I tilfelle elektrisk kortslutning, vil strømkabelens jordingsleder redusere risikoen for elektrisk støt, såfremt den er tilkoblet en jordet stikkontakt. For å hindre mulig elektrisk støt, må dette skapet kun tilkobles en jordet stikkontakt. Hvis det er tvil om kontakten er jordet og i orden, ta kontakt med en autorisert elektriker.

Hvordan hengsle om dører

Frysfack med display som har stapelindikator :

$$ - 1 9 ^ {\circ} \mathrm{C} \rightarrow - 2 1 ^ {\circ} \mathrm{C} \rightarrow - 2 3 ^ {\circ} \mathrm{C} \rightarrow - 1 5 ^ {\circ} \mathrm{C} \rightarrow - 1 7 ^ {\circ} \mathrm{C} $$

Huomautus

Vigtige sikkerhedsinstruktioner 58

Produktkort 61

Installér

Installér 62

Opstart 62

Betjening

Temperaturkontrol 63

• Koleskab 63

· Fryser 63

Funktion 65

• Supernedfrysnining 65

• Ferie 65

- Lock (LÅS) 66

Tips om opbevaring af fødevarer

Opbevaring af fødevarer 66

Vedligeholdelse

Generelle informationer 68

Udskiftning af pære 68

Rengøring 69

Fejlfinding

Fejlfinding 70

Vendbare døre

Forholdsregler 72

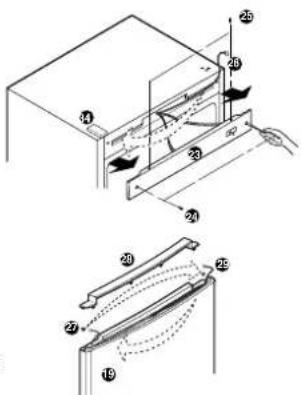

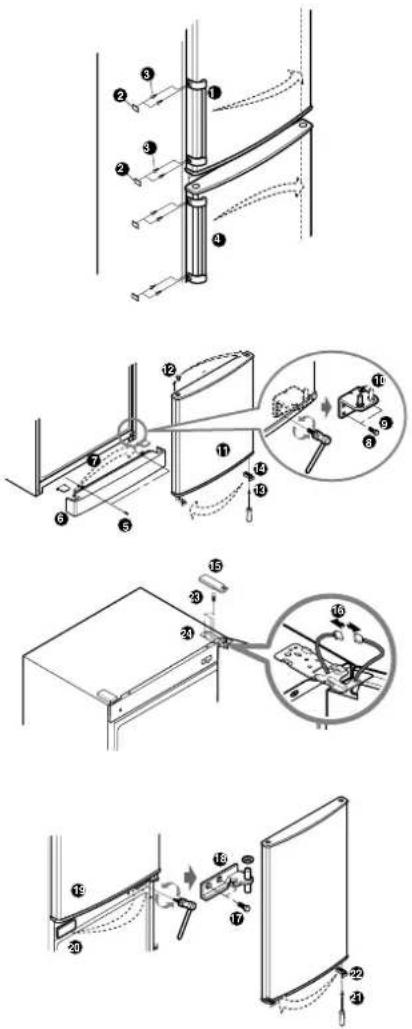

Sådan spejlvendes døren 72

Introduktion

Introduktion

Registrering

Model- og serienummeret er placeret bag på kombiskabet Numrene er unikke for dette kombiskab. Udfyld nedenstående skema med de relevante informationer, og gem denne vejledning til fremtidig reference. Hæft eventuelt også kvitteringen fast på denne side.

Købsdato : ____

Forhandler : ____

Vigtige sikkerhedsinstruktioner

Kombiskabet skal installeres og placeres korrekt i henhold til installationsvejledningen, inden det tages i brug.

Afbryd aldrig strømmen ved at hive strømkablet ud af stikkontakten. Tag altid godt fat om stikket, og træk det ud af stikkontakten.

Nårdu trækker kombiskabet ud fra væggen, skal du passe på ikke at køre over strømkablet eller beskadige det på anden måde.

Når kombiskabet er tændt, skal du passe på ikke at berøre overfladerne i fryseren - specielt hvis dine hænder er fugtige eller våde. Huden kan nemlig fryse fast på den ekstremt kolde overflade.

Børn bør være under opsyn, så man sikrer sig, at de ikke leger med enheden.

Introduktion

Vigtige sikkerhedsinstruktioner

Forholdsregler

Man må ikke ændre på eller forlænge strømkablets længde

Anvend ikke forlængerledning

Tag altid stikket ud af stikkontakten inden rengøring af kombiskabet. Sørg for aldrig at beskadige, bøje, hive i eller sno strømkablet - en sadån behandling kan skade strømkablet og medføre brand eller elektriske stød. Sæt aldrig glasgenstande i fryseafdelingen - de kan sprænges, fordi indholdet udvider sig under indfrysning.

Det vil forårsage elektrisk stød eller brand.

Kombiskabet skal helst være det eneste apparat, der er tilsluttet den pågældende stikkontakt, så der ikke opstår overbelastning.

Kombiskabet bør placeres, så der er uhindret adgangit strømstikket, så det hurtigt kan tages ud i tilfælde af uhd. Hvis strømkablet er beskadiget, skal det udskiftes af producenten eller dennes servicemontør eller af en anden professionel servicemontør for at undgå ulykker.

Der er risiko for, at børn kan blive lukket inde i et kasseret skab under leg! Gør derfor følgende, inden du kasserer dit gamle køleskab eller d fryser: Afmontér dørene. Lad hylderne sidde, så børn ikke uden videre kan kravle ind i skabe

Opbevar ikke benzin eller andre brandbare væsker eller dampe i nærheden af dette eller andre husholdningsapparater eller hårde hvidevare I tilfælde af kortslutning vil jordtilslutning formindske risikoen for elektriske stød ved at lede strømmen uden om det elektriske kredsløb. Kombiskabet skal jordtilsluttes for at forhindre elektriske stød. Ukorrekt brug af jordstikket kan medføre elektriske stød. Rådfør dig med en autoriseret elektriker eller servicemontør, hvis du ikke forstår instruktionerne for jordtilslutning, eller hvis du er tvivl, om hvorvidt kombiskabet er korrekt jordtilslutte

Advarsel

Vigtige sikkerhedsinstruktioner

▲ Sørg for at holde ventilationsåbninger (i kølefryserens beklædningspanel eller i den indbyggede struktur) fri for forhindringer.
Der må ikke benyttes mekaniske redskaber eller andre midler til at accelerere afrimningsprocessen -bortset fra de redskaber, som anbefales af producenten.
▲Pas på ikke at beskadige kølekredsløbet.
⚠️ Deľ må ikke benyttes elektrisk udstyr i kølefryserens fødevarerum, med mindre udstyret er af en type, som anbefales af producenten.
Fryševæsken og isoleringsgassen, der benyttes i kølefryseren, skal bortskaffes som specialaffald. Kontakt et firma, der er autoriseret til bortskaffelse af specialaffald.

Dette apparat indeholder en lille mængde isobutan kølemiddel (R600a), en naturlig gas med høj grad af miljøvenlighed, men som også er brændbart. Under transport og installering af apparatet bør det sikres, at ingen dele af kølekredsløbet beskadiges.

Kølemiddel, der sprøjter ud af rørene, kan antændes eller forårsage øjenskader. Hvis der konstateres et udslip, bør åben ild og mulige antændelseskilder undgås, og det rum, som apparatet befinder sig i, bør udluftes i adskillige minutter.

For at undgå, at der skabes en blanding af brændbar gas og luft, hvis der forekommer udslip i kølekredsløbet, afhænger størrelsen af det rum, hvor apparatet kan placeres, af den mængde kølemiddel, der anvendes. Rummets størrelse skal være 1m² for hver 8g R600a-kølemiddel inden i apparatet. Mængden af kølemiddel i det individuelle apparat er vist på identifikationspladen på apparatets inderside.

Apparater, der viser tegn på beskadigelse, må ikke opstartes. Kontakt forhandleren i tilfælde af tvivl.

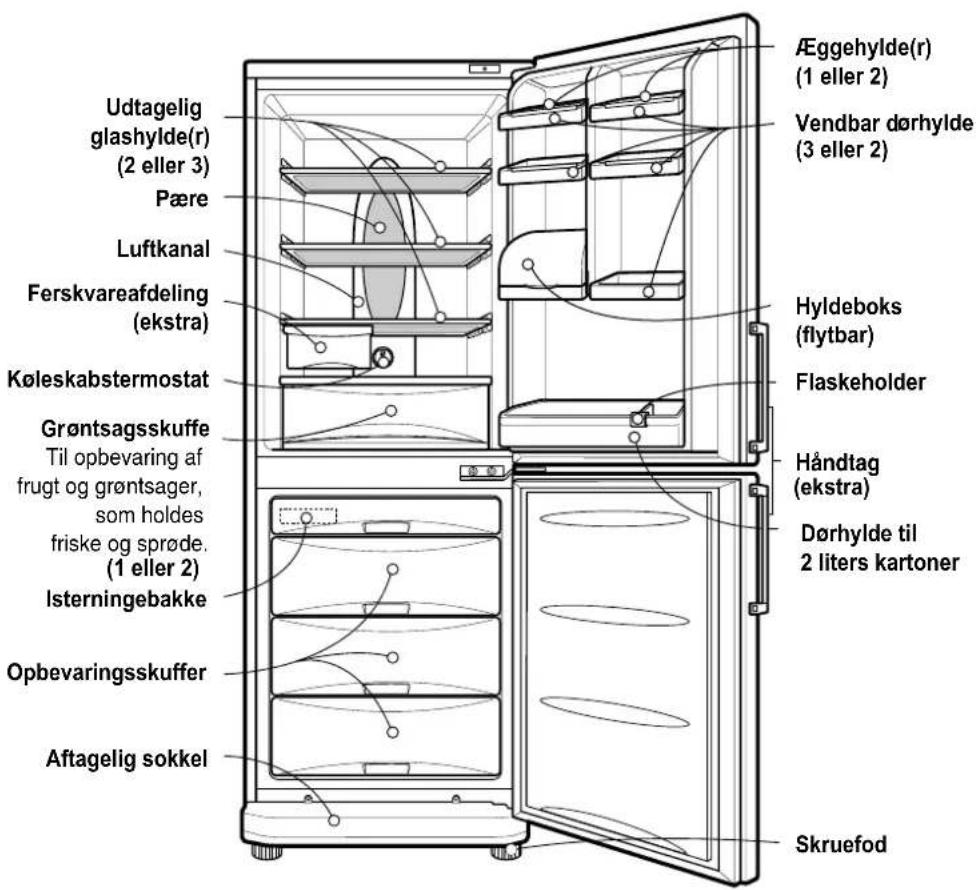

Produktkort

Bemærk

Hvis produktkortet indeholder komponenter, der ikke findes i dit kombiskab, kan det skyldes, at de kun leveres med andre modeller.

Installér

Installér

1. Vælg en god placering. Placér kombiskabet, så det er let at komme til.
2. Undgå at placere kombiskabet i nærheden af varmekilder, i direkte sollys eller fugtige omgivelser.
3. Der skal være tilstrækkelig luftcirkulation rundt om kombiskabet, for at det kan køre optimalt.
4. Placér kombiskabet i vater for at undgå rystelser. Justér om nødvendigt skruefoden for at kompensere for ujævnheder i gulvet. Forsiden af kombiskabet bør hæves en anelse i forhold til bagsiden, så døren nemmere kan lukkes. Skruefoden kan let drejes, hvis kombiskabet vippes en smule. Drej skruefoden mod uret for at hæve køleskabet og med uret for at sænke det.
5. Installér ikke kombiskabet i omgivelser med en temperatur under 5 °C. Ellers kan kombiskabets ydeevne forringes.
6. Montér tilbehør såsom isterningebakke osv. på deres rette pladser. Tilbehøret er emballeret samlet for at forhindre eventuelle skader under forsendelsen.
7. Sæt stikket i stikkontakten. Sørg for, at der ikke er andre apparater tilsluttet samme stikkontakt.
8. Man skal sørge for korrekt luftcirkulation rundt om køleskab-fryser ved at sikre, at der er tilstrækkelig afstand både på begge sider og ovenover enheden samt sørge for, at der er mindst 5 cm (2 tommer) afstand fra enheden til væggen bagved.
   Når kombiskabet er installeret, bør det stå tændt i 2-3 timer for at opnå den rette temperatur, inden der fyldes madvarer i det. Vent 5 minutter med at tænde igen, hvis stikket tages ud af stikontakten. Nu er kombiskabet klar til brug.

Opstart

Betjening

Temperaturkontrol

Temperaturen i kombiskabet kan justeres ved hjælp af termostaterne til henholdsvis køleskab og fryser.

Køleskab

• Start med at indstille termostaten (TEMP. CONTROL) på "4". Regulér derefter temperaturen efter ønske.
• Drej termostaten mod henholdsvis MIN eller MAX, hvis temperaturen skal sænkes eller hæves. Sæt termostaten på MIN, hvis den omgivende temperatur er lav.

Fryser

Display til temperaturkontrol

	LED(88)	LED(BJ/ELKE)

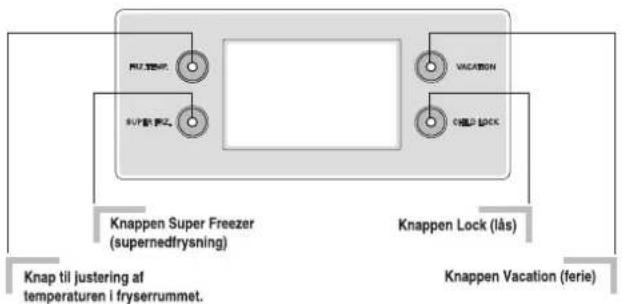

Funktionsdisplay

Betjening

- Temperaturen i fryserrummet er oprindeligt indstillet til -18°C. Du kan nu indstille temperaturen i rummet til den temperatur, du ønsker.

< Type LED 88 >

< Type LED BJÆLKE >

- Når du trykker på temperaturindstillingsknapperne, vises temperaturen i fryserrummet i følgende rækkefølge.

Type LED 88 fryserrum:

$$ - 1 8 ^ {\circ} \mathrm{C} \rightarrow - 1 9 ^ {\circ} \mathrm{C} \rightarrow - 2 0 ^ {\circ} \mathrm{C} \rightarrow - 2 1 ^ {\circ} \mathrm{C} \rightarrow - 2 2 ^ {\circ} \mathrm{C} \rightarrow - 2 3 ^ {\circ} \mathrm{C} $$

$$ \rightarrow - 1 5 ^ {\circ} \mathrm{C} \rightarrow - 1 6 ^ {\circ} \mathrm{C} \rightarrow - 1 7 ^ {\circ} \mathrm{C} $$

Type LED BJÆLKE fryserrum:

$$ - 1 9 ^ {\circ} \mathrm{C} \rightarrow - 2 1 ^ {\circ} \mathrm{C} \rightarrow - 2 3 ^ {\circ} \mathrm{C} \rightarrow - 1 5 ^ {\circ} \mathrm{C} \rightarrow - 1 7 ^ {\circ} \mathrm{C} $$

Bemærk

Den faktiske, indvendige temperatur varierer afhængig af fødevarernes status, og den angivne indstillingstemperatur er en måltemperatur og ikke den faktiske temperatur inde i køleskabet. Køleskabstemperaturen er lav til at begynde med. Temperaturen skal indstilles som beskrevet herover, när køleskabet har været i brug i mindst 2-3 dage.

Betjening

SUPERNEDFRYSNING

Funktion

• Du skal vælge denne funktion, når du ønsker omgående nedfrysning.
• Denne funktion anvendes, når du ønsker at indfryse fødevarerne hurtigt. Tryk én gang på knappen 'SUPER FRZ' (supernedfrysning), hvorefter supernedfrysningen starter, og lampen er tændt (ON).
• Supernedfrysningen tager ca. 3 timer. Når supernedfrysningen er færdig, skifter temperaturen automatisk over til den forrige temperaturindstilling. Hvis du vil afbryde supernedfrysningen, skal du trykke på knappen 'SUPER FRZ' en gang til, hvorefter der slukkes for lampen, supernedfrysningen stopper, og køleskabet går tilbage til forrige temperaturindstilling.

Ved valg af "On"

Ved valg af "Off"

FERIE

- Med denne funktion kører køleskab-fryser i strømspare-mode, og denne funktion kan du med fordel anvende, når du skal af sted på ferie, da energiforbruget reduceres mest muligt. Når du trykker på knappen 'VACATION' (ferie), starter du funktionen og lampen tændes (ON). Når du igen trykker på knappen, stopper funktionen.

Ved valg af "On"

Ved valg af "Off"

Betjening

LOCK (LÅS)

• Når du trykker på denne knap, stopper du betjeningen af de øvrige knapper.
• Du "Låser" eller "Låser op" hver gang, du trykker på knappen 'CHILD LOCK' (børnelås). (For at "Låse" eller "Låse op" skal du trykke på knappen 'CHILD LOCK' i 2 sekunder.)
• Når 'CHILD LOCK' er aktiveret, virker ingen af de øvrige knapper, när der trykkes på dem.

Ved valg af "LOCK"
Ved valg af "UNLOCK"

Driftsproblemer

Du kan udføre følgende simple kontrol, hvis du fornemmer, at kombiskabet ikke kører optimalt: Tryk nogle gange på termostatknappen øverst på fryseren.

• Hvis indikatorerne lyser efter tur, fungerer kombiskabet korrekt.
• Hvis indikatorerne ikke lyser efter tur, skal du kontakte forhandleren uden at slukke for kombiskabet.

Isterninger

• Fyld tilpas med vand i isterningebakken, og sæt den ind i fryseren.
• Hvis du har behov for isterninger i en fart, kan du trykke på hurtigindfrysningsknappen (SUPPER FRZ.).
• Isterningerne tages ud af bakken ved at holde i begge ender og vride let.

Isterningerne slipper bakken lettere, hvis du lader koldt vand løbe hen over bakken, inden du vrider.

Afrimning

Afrimningen foregår automatisk. Afrimningsvandet løber ned i drypbakken og fordamper automatisk.

Tips om Opbevaring af Fødevarer

Opbevaring af fødevarer

• Brug ikke køleskabet til opbevaring af fødevarer, der let fordærves ved lave temperaturer (fx bananer og meloner).
• Sørg for, at varme fødevarer nedkøles, inden de sættes i kombiskabet. Varme fødevarer kan ødelægge de øvrige fødevarer i kombiskabet - og få elregningen til at stige.
• Opbevar fødevarerne i beholdere med låg. Dette vil forhindre, at fødevarernes væskeindhold fordamper, og bibeholde deres smag og næringsværdi.
• Blokér ikke udluftningsåbningerne med fødevarer. Når den kolde luft cirkulerer uhindret, holdes kombiskabets temperatur jævn.
• Åbn ikke kombiskabets døre unødigt. Når dørene åbnes, kommer der varm luft ind i kombiskabet, og dermed stiger temperaturen.
• Opbevar ikke fødevarer for tæt på termostaten i køleskabet - så er den lettere at komme til.
• Overfyld ikke dørhylderne - ellers kan der opstå problemer med lukning af dørene.
• Opbevar ikke flasker i fryseskabet - de kan sprænges, när de indfryses.
• Genfrys ikke optøede fødevarer. Ellers kan de miste smag og næringsværdi.

Bemærk

Hvis kombiskabet er placeret i varme og fugtige omgivelser, hvis dørene åbnes hyppigt, eller hvis der opbevares mange grøntsager, vil der danne kondensvand. Dette påvirker dog ikke kombiskabets ydeevne.

Tør kondensvandet af med en fnugfri klud.

Vedligeholdelse

Strømsvigt

Flytning

Anti-kondensrør

Generelle informationer

• Et strømsvigt, der varer 1-2 timer, skader ikke fødevarerne i kombiskabet. Undgå at åbne dørene for tit, mens strømsvigtet står på.
• Tøm kombiskabet for fødevarer, og fastgør løse komponenter med tape.
• Drej skruefoden helt i bund, inden kombiskabet flyttes. Ellers kan skruefoden ridse gulvet eller besværliggøre flytningen.

- Der er installeret et anti-kondensrør rundt om kombiskabets forside og mellem køleskabet og fryseren for at forhindre dannelse af kondensvand.

- Det er helt normalt, at der dannes kondensvand - specielt lige efter installation, og hvis omgivelserne er varme.

Udskiftning af pære

1. Tag stikket ud af stikkontakten.
2. Tag hylderne ud af køleskabet.
3. Indsæt en flad skruetrækker forneden på pæreafskærmningen, vip den opad, og fjern afskærmningen ved at trække udad.
4. Drej pæren løs mod uret.
5. Sæt en ny pære i ved at dreje den med uret, og kløpæreafskærmningen på plads igen. Den nye pære skal have samme specifikationer som den oprindelige pære.

Tag stikket ud af stikontakten.

Udvendigt

Rengør kombiskabet udvendigt med en blød klud, der er vredet op i varmt vand (eventuelt) med opvaskemiddel. Tør over med en våd klud, hvis du bruger opvaskemiddel.

Indvendigt

Som ovenfor.

Efter rengøring

Tør til sidst efter med en tør klud.

Anvend ikke skurepulver, petroleum, rensebenzin, fortynder, saltsyre, kogende vand, stive børster osv., da dette kan beskadige kombiskabet.

Fejlfinding

Problem

Kombiskabet kører ikke

Temperaturen i køleskabet eller fryseren er for høj

Vibrationer, resonans eller unormale lyde

Frost eller iskrystaller på frosne fødevarer

Kondensvand

Gennemgå listen på denne og den følgende side, inden du kontakter forhandleren. Det kan spare både tid og penge. Listen omfatter de mest gængse problemer, som ikke kan henføres til fejl i materialer eller fremstilling.

Mulig årsag

• Stikket er taget ud af stikkontakten. Sæt stikket korrekt i stikkontakten.
• Der er gået en sikring, eller relæet er slået fra. Kontrollér, og udskift eventuelt sikringen eller slå relæet til.

• Strømsvigt. Kontrollér, om der er strøm i resten af huset.

• Termostaten er ukorrekt indstillet. Se afsnittet om temperaturkontrol på side 8.

• Kombiskabet er placeret for tæt på en varmekilde.
• Dørene har været åbnet for ofte i varmt vejr.
  • Dørene har stået åben for længe.

• Døren er blokeret af fødevarer i dørhylden, eller luftkanalen i fryseren er blokeret.

• Gulvet er ujævnt, eller kombiskabet står ustabilt. Justér skruefoden.

• Der er faldet ting ned bag køleskabet.

- Døren har stået på klem - måske på grund af fødevarer i dørhylden.

- Dørene er åbnet for tit eller for længe ad gangen.

- Det er et helt normalt fænomen.

- Dannelse af kondensvand er helt normalt ved høj luftfugtighed. Tør kondensvandet af med en tør klud.

Fejlfinding

Problem

Kondensvand indvendigt

Lugtgener

Døren kan ikke lukkes helt

Pæren lyser ikke

Mulig årsag

• Dørene har været åbnet for ofte eller for længe ad gangen.
• Når luftfugtigheden er høj, kommer der fugt ind i kombiskabet, når dørene åbnes.

- Stærkt lugtende madvarer er utilstrækkeligt indpakket.

- Kontrollér, om der er fordærvede fødevarer i kombiskabet.

- Kombiskabets indre trænger til rengøring. Se afsnittet om rengøring på side 12.

- Skabets indhold holder døren på klem. Flyt de fødevarer, der forhindrer, at døren kan lukkes.

- Kombiskabet er ude af vater. Justér skruefoden.

- Gulvet er ujævnt, eller kombiskabet står ustabilt. Hæv kombiskabets forside en anelse ved hjælp af skruefoden.

- Strømsvigt.

- Pæren er sprunget. Se afsnittet om udskiftning af pære på side 11.

SÅDAN SMIDER DU DIT GAMLE APPARAT UD

1. Når der er et tegn med et kryds over en skraldespand, betyder det, at produktet er omfattet af EU-direktiv 2002/96/EC.
2. Alle elektriske og elektroniske produkter skal smides ud et andet sted end gennem den kommunale affaldsordning ved hjælp af specielle indsamlingsfaciliteter, der er organiseret af staten eller de lokale myndigheder.
3. Korrekt bortskaffelse af dit gamle apparat er med til at forhindre mulige skadevirkninger på miljøet og menneskelig sundhed.
4. Mere detaljerede oplysninger om bortskaffelse af dit gamle apparat kan fås ved at kontakte dit lokale kommunekontor, renovationsselskab eller den butik, hvor du købte produktet.

Vendbare døre

Kombiskabet leveres med vendbare døre, så de kan åbnes enten fra venstre eller fra højre efter ønske.

Forholdsregler

1. Fjern først alle fødevarer og alt tilbehør, som ikke er fastgjort i kombiskabet (såsom hylder og bokse).
2. Bolten af- og påmonteres ved hjælp af en topnøgle eller en svensknøgle.
3. Læg ikke kombiskabet ned på gulvet, da det kan forårsage problemer.
4. Pas på ikke at tabe dørene under processen.

Sådan spejlvendes døren

1. Skru skruen af ③ efter at du har skruet møtrikken af ② på venstre side af håndtaget på køleskabet ①, og tag så håndtaget til køleskabet af ①. Skru håndtaget til fryseren af ④ i samme rækkefølge, som du skruede håndtaget til køleskabet af ①. (Denne procedure skal ikke følges til det skjulte håndtag)

2. Fjern skruen ⑤ og bunddækslet ⑥. Fjern nu hætten ⑦ på det nederste dæksel og montér den på den tilsvarende position i højre side. Fjern hængslet nederst til højre ⑨ og tappen ⑩, efter at du har skruet skruen af ⑧. Sæt stiften ⑩ i det tilsvarende hul til venstre på det nederste hængsel. Tag fryserdøren ⑪ af og fjern så hætte ⑫ på døren og sæt den på i tilsvarende position i højre side. Tag dørstopperen ⑭ af efter at du har skruet skruen ⑬ af og montér så dørstopperen i tilsvarende position i venstre side.

3. Tag dækslet af det øverste hængsel 15 og tag de to ledninger 16 af. Skru skruen 17 af, tag det midterste hængsel 18 af og tag nu køleskabsdøren af 19. Tag dækslet 20 af og montér det i tilsvarende position i højre side. Tag dørstopperen 24 af efter at du har skruet skruen 21 af og montér så dørstopperen i tilsvarende position i venstre side. Skru skruen 25 af og skru så hængslet 24 øverst til højre af.

1. Prik hul i de to små hætter foran på forpl23 den med en skruetrækker og tag så skruern24 25 ud. Tag forpladen af23 . Flyt ledninger26 over til venstre og montérige forplade23 og skruer. Tag de små hætter ud af posen che ekstra tilbehør og sæt dem å
2. Fjern den lille hætte fra køleskabsdøen og fjern den lille hætte. Flyt kable fra venstre til den tilsvarende position i højre side. Sæt den lille hætte på. Sæt derefter denell hætte på i den tilsvarende position i højre sid
3. Sæt det nederste hængel og fryserdøren på og sæt så det midterste hængse18 på. Tag hætte af øverst til venstre. Sæt køleskabsdøre19 på, tag det øverste hængsel 30 ud af posen med ekstra tilbehør og sæt det på øverst til venstre. Træk ledninge26 2 ud af de individuelle huller og forbind kablerne. Tag de små hætt31 32 ud af posen med ekstra tilbehør og sæt dem på. Montér bundpanel6t
4. Tag hættæn på højre side af døren af og sæt den i venstre skruehul (du kan se dette hul, når håndtaget venstre side er fjernet). Montér håndtag og skrue, nu du netop har afmonteret i tilsvarende position i højre side (Denne procedure skal ikke følges til det skjulte håndtag) Nu er installationen udfør

Vending af dørene er ikke omfattet af garantien.

Memo

Sisällysluettelo

Johdanto

Rekisteröinti 76

Turvallisuusohje 76

Laitteen osat 79

Asennus

Asennus 80

Käynnistäminen 80

Toiminta
