BRUGSANVISNING RZ-23LZ41 LG

Venligst, læs denne vejledning nøje, inden du tænder fjernsynet.

Gem den til senere brug.

Noter apparatets model- og serienummer. Numrene står på mærkaten bag på fjernsynet. Husk, at opgive disse numre, når du henvender dig til forhandleren.

Modelnumber :

Serienumber :

Indholdsfortegnelse

Installering 3

Kontrolknappernes placering og funktion 4

Fjernkontrol / Isætning af batteri.

Side panelet.

Grundlæggende funktioner 9

Tænd og sluk / Programvalg

Regulering af lydstyrke / Vis sidste program

Slukke højttaler

Valg af sprog i skærmmeddelelser (alternativ)

Skæmmenuer 10

Valg af menuer.

Programmere TV-stationer 11

Automatisk programindstilling.

Manuel programindstilling.

Programredigering.

Favoritkanal

Hente programoversigt.

Billedjustering 16

PSM (hukommelse for billedindstillinger).

Billedjustering

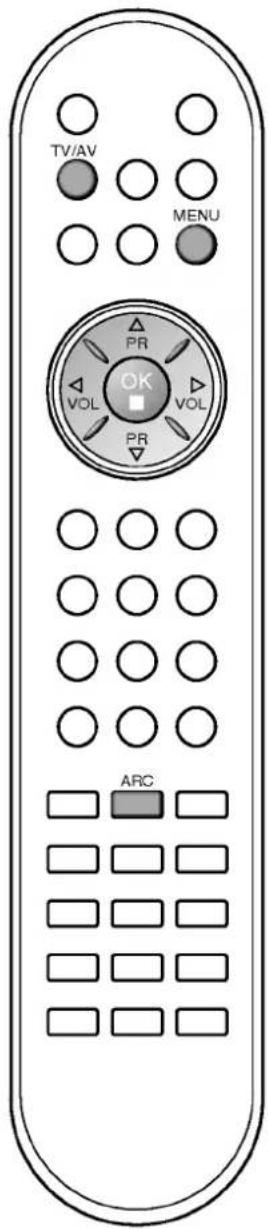

Valg af billedformat (alternativ).

Justere Iyden 18

SSM (hukommelse for lydindstillinger).

Justere lyden / Stereo/Dual-modtagelse.

NICAM-modtagelse (alternativ) / Indstille lydudgange.

TID-menu 20

Ur / On/Off-tid

Automatisk sluk / Sleep timer

Andre funktioner 22

Automatisk skift til AV / Børnesikring.

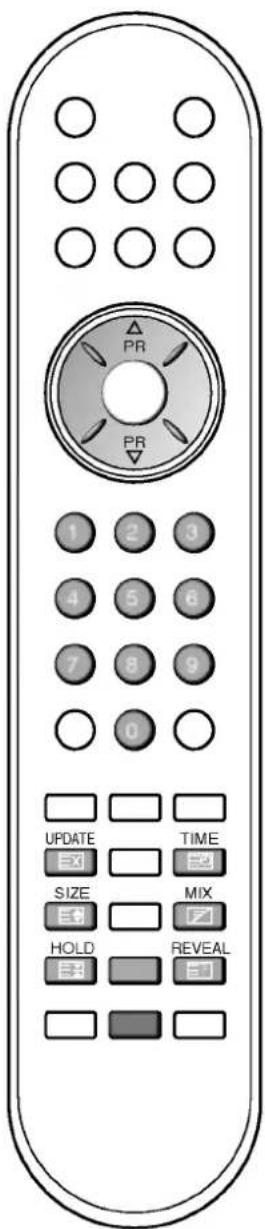

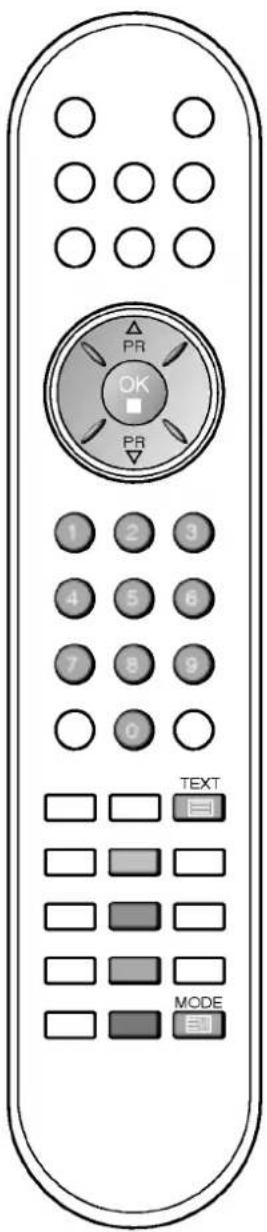

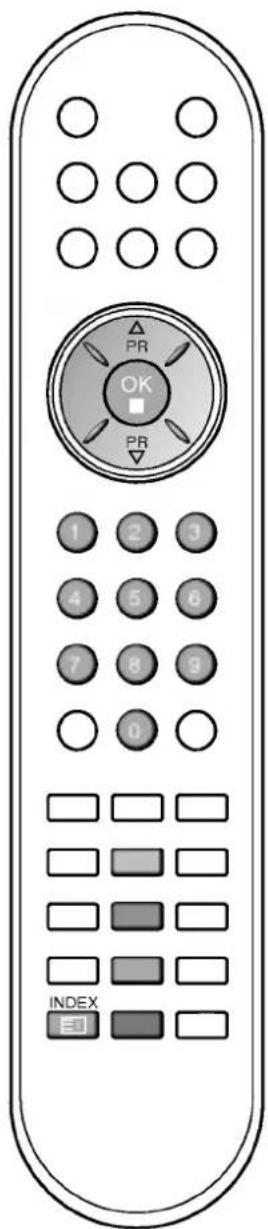

Teletekst 24

Tænde og slukke / SIMPLE-tilstand

TOP-tilstand (alternativ) / FASTEXT-tilstand.

Specielle teletekst-funktioner.

Tilkobling af eksternt udstyr 27

Antennestik

Euro scart stik / Audio/Video indgang

S-video/Audio indgang (S-Video) (alternativ).

DVD-indgangsstik (alternativ)

Udtag til hovedtelefon (alternativ).

Tilslutning af PC (alternativ) 29

PC indgang (alternativ)

PC-opsætning (kun DVI-Analoge-tilstand) (alternativ).

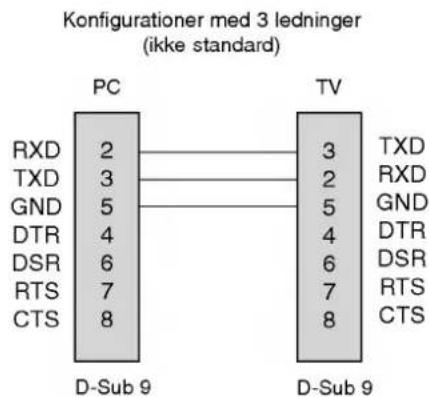

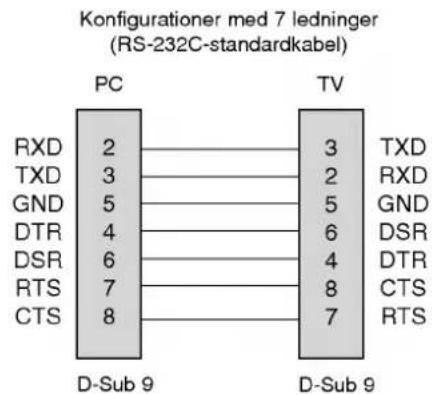

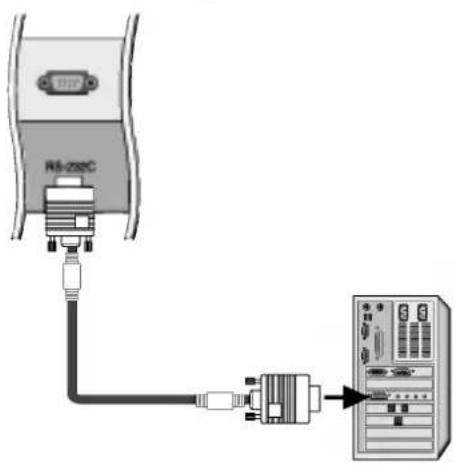

Installation af ekstern kontrolenhed ; RS-232C (alternativ) 31

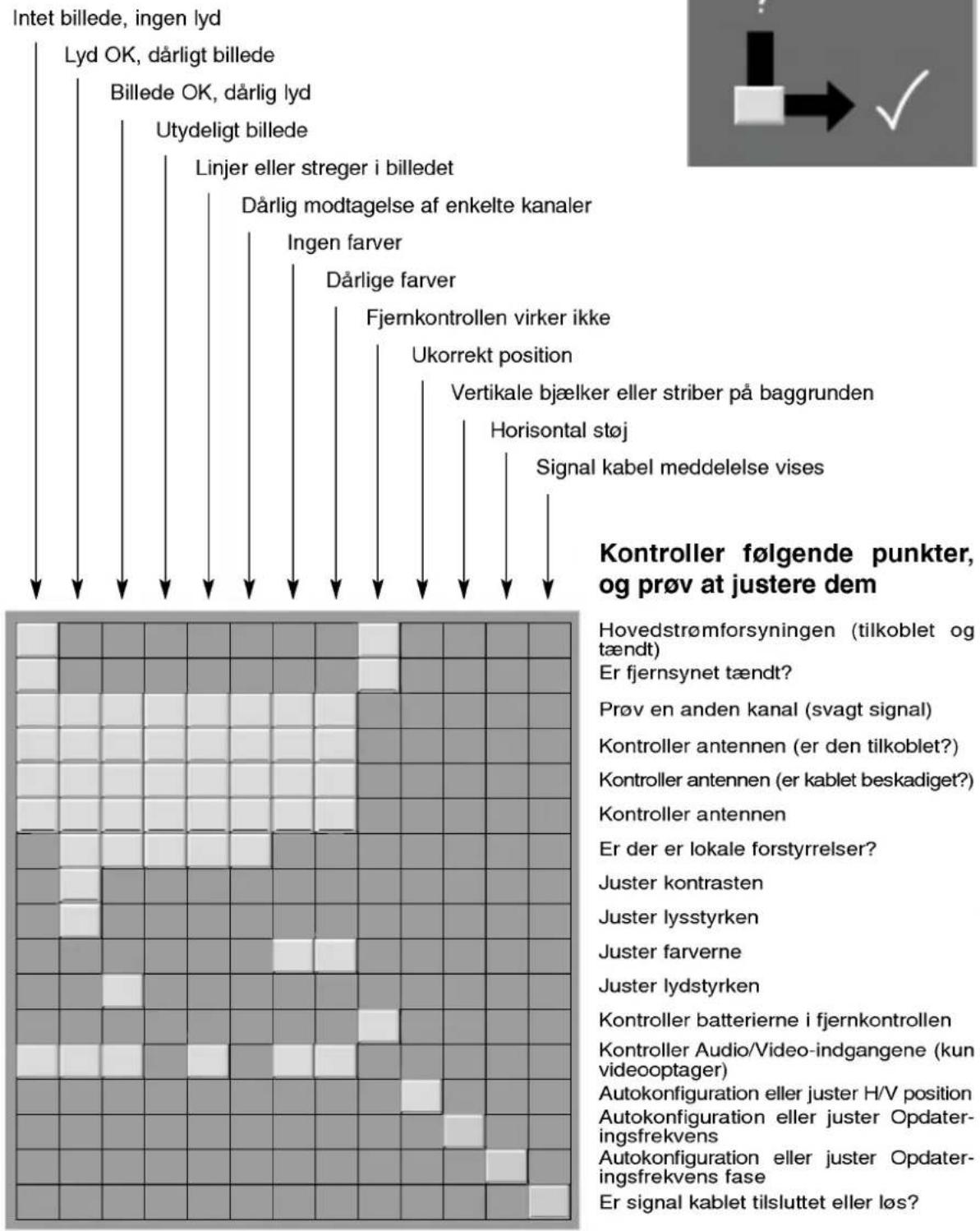

Checkliste til fejlfinding 35

Installering

Strømforsyning

Dette fjernsyn skal tilkobles strømnettet. Antal volt står på mærkaten bag på fjernsynet. Dette fjernsyn må ikke tilsluttes DC-strømforsyning. Fjern antennestik og strømforsyning i tordenvejr og ved strømafbrud.

a. Åbn klappen bag på skærmen.
b. Slut strømkablet til en stikkontakt.
c. Fastgør kablerne med det medfølgende kabelspænde, når du har arrangeret de tilsluttede kabler.
d. Træk kablerne gennem hullet på udstyret.
e. Luk klappen bag på skærmen til.

Advarsel

Fjernsynet må ikke udsættes for regn eller fugtighed, da dette kan medføre brand eller ulykker med elektrisk stød. Undlad at gnubbe eller slå på LCD skærmen med noget hårdt, da skærmen herved kan påføres ridser eller uoprettelig skade.

Service

Du må ikke fjerne dækslet bag på fjernsynet, da du derved kan komme i berøring med strømførende dele og andre farlige elementer. Hvis fjernsynet ikke fungerer, som det skal, skal du fjerne strømforsyningen og kontakte forhandleren.

Antenne

Tilslut antennekablet til stikket bag på fjernsynet, der er markeret med 175Ω. Du får bedst modtageforhold, hvis du bruger en udendørs antenne.

Placering

Placer fjernsynet således, at der ikke falder lys eller sollys direkte ind på skærmen. Apparatet bør ikke udsættes for unødige vibrationer, fugtighed, støv eller varme. Husk også at kontrollere, at der er tilstrækkelig med ventilation omkring apparatet.

Ventilationsrillerne på fjernsynets bagside må ikke tildækkes. Skærmens vinkel kan reguleres som vist på billederne.

Hvis du vil montere tv-apparatet på en væg, skal du montere VESA-standardmonteringsinterface (ekstraudstyr) til bagsiden af tv-apparatet.

Når du installerer apparatet med beslagene til vægmontering, skal du fastgøre beslagene omhyggeligt, så apparatet ikke falder ned.

Rengøring

Tag netstikket ud før rengøring af LCD skærmen. Rens skærm og kabinet for støv med en ren, blød klud. Er yderligere rengøring nødvendig, benyttes en ren, fugtig klud. Brug ikke rengørings væsker, opløsningsmidler eller skurrende rengøringsmidler.

Om bortskaffelse

Den flourescerende lampe, der anvendes i dette produkt, indeholder en lille mængde kviksølv.

Produktet må ikke kasseres med det almindelige husholdningsaffald.

Produktet skal bortskaffes i overensstemmelse med de lokale regler.

- Oversigten kan have mindre afvigelser i forhold til frontpanelet på dit TV.

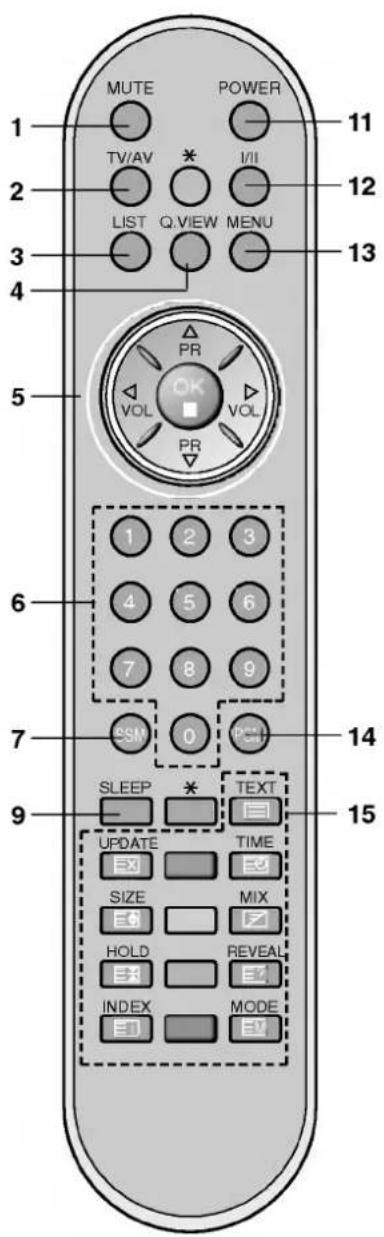

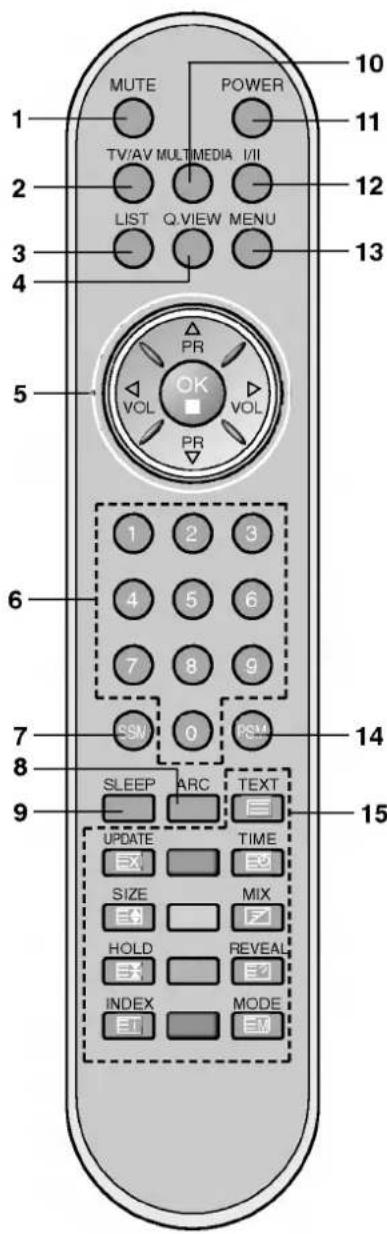

Kontrolknappernes placering og funktion

Alle funktionerne kan indstilles med fjernkontrollen. Nogle funktioner kan også justeres med knapperne på fjernsynets side panelet. Anvend kun den fjernbetjening, der følger med TV'et.

Sæt batterierne i fjernkontrollen, inden du forsøger at bruge den. Se næste side.

1. MUTE

Tænder og slukker for lyden.

2. TV/AV

Skifter mellem TV-, eller AV- tilstand.

Fjerner menuen fra skærmen.

Tænder fjernsynet fra standby-tilstand.

3. LIST

Viser programoversigten.

4. Q.VIEW

Skifter til det program, du så på sidst.

Vælger en Favoritkanal.

5. ▲ / ▼ (Program op/ned)

Vælger et program eller et menupunkt.

Tænder fjernsynet fra standby-tilstand.

Godkender dine valg eller viser den aktuelle tilstand.

6. CIFFERTASTER

Tænd fjernsynet fra standby-tilstand, eller vælg et program ved at indtaste et programnummer.

7. SSM (hukommelse for lydindstillinger)

Aktiverer den foretrukne indstilling af lyden.

8. ARC (alternativ).

Ændrer billedformatet.

9. SLEEP

Indstiller sleep timeren.

10. MULTIMEDIA (alternativ).

vælger tilstanden COMPONENT(KOMPONENT) eller PC-skærm.

Kontrolknappernes placering og funktion

11. POWER

Tænder fjernsynet fra standby-tilstand, eller slukker det til standby-tilstand.

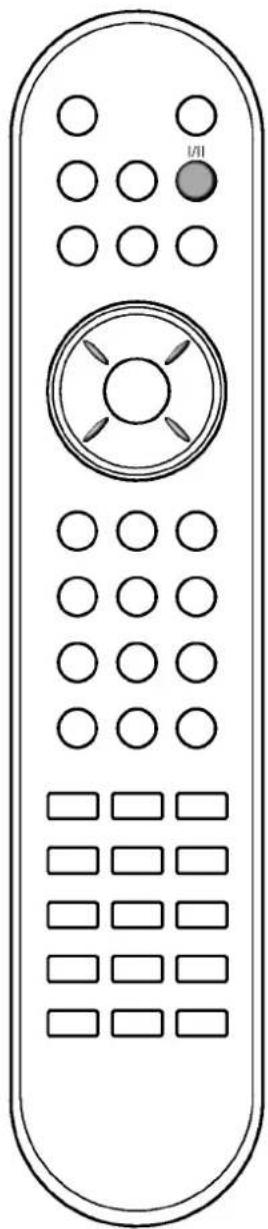

12. I/II

Vælger hvilket sprog, der skal anvendes, hvis programmet modtages på flere sprog.

Vælger lydudgange (alternativ).

13. MENU

Vælger en menu.

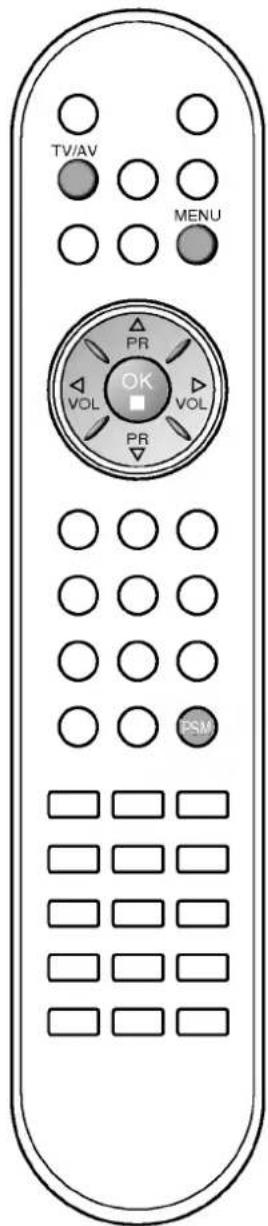

14. PSM (hukommelse for billedindstillinger)

Aktiverer den foretrukne billedindstilling.

15. TELETEKST-knapper

Yderligere oplysninger, se afsnittet 'Teletekst'.

\* : UDEN FUNKTION

FARVEDE KNAPPER : Disse knapper benyttes sammen med teletekst (kun modeller medtekst-TV) eller program sortering.

Isætning af batteri.

Fjernkontrollen bruger to batterier af typen AAA/Alkaline. Træk forsigtigt nedad i dækslet på fjernkontrollen, indtil batteriholderen vises. Isæt to batterier som vist med polaritetssymbolerne ( ⊕ og ⊙ ) i holderen.

Bemærk : For at undgå skade fra batterier, der lækker, skal du tage batterierne ud af fjernkontrollen, hvis du ikke skal bruge den i længere tid.

(Uden ARC/MULTIMEDIA)

Kontrolknappernes placering og funktion

★ : Dette mærke angiver et tomt felt eller et bogstav.

RZ-23 / 26 / 27 / 30 / 32LZ50 ***

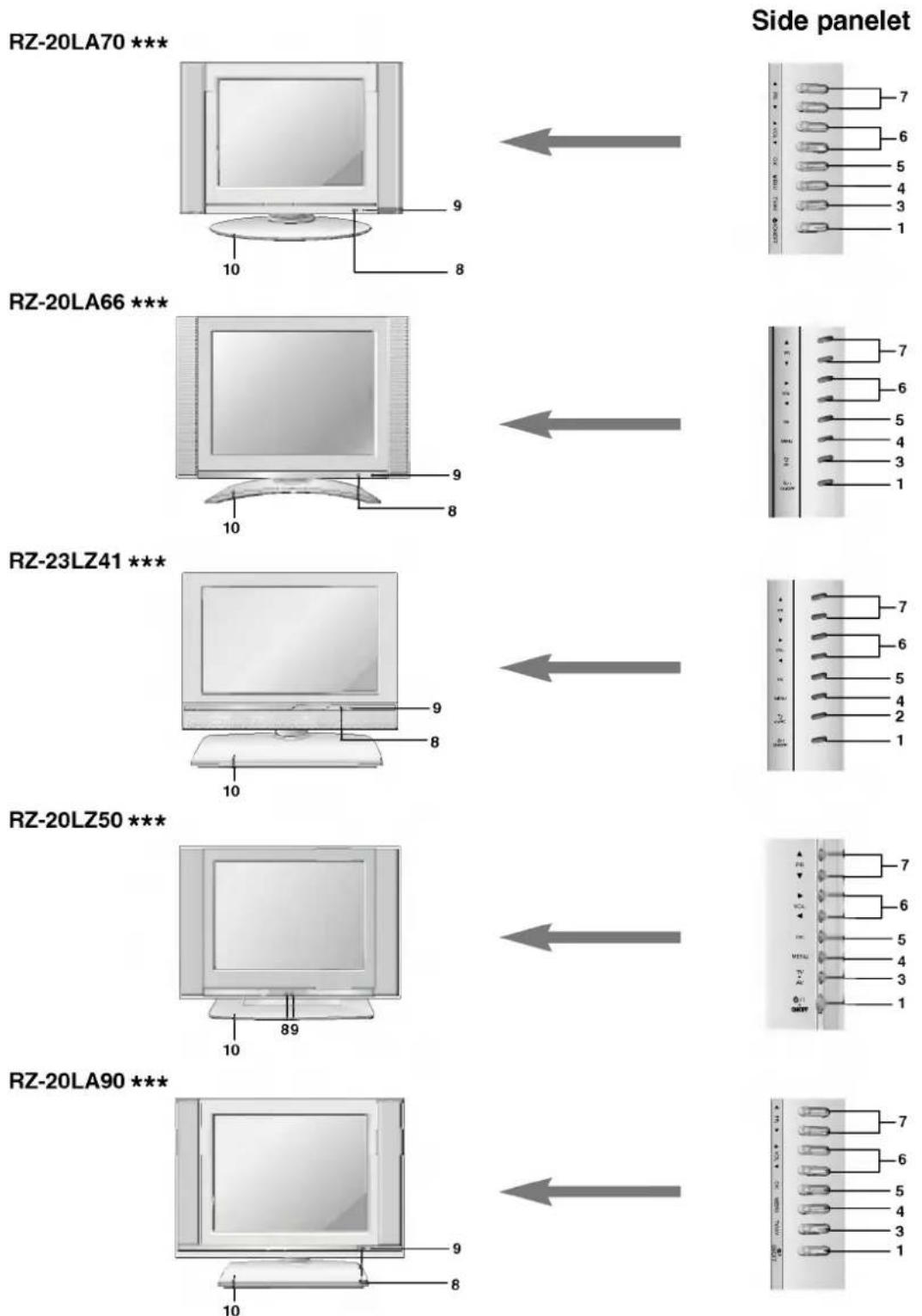

Side panelet

RZ-26LZ30 ***

Kontrolknappernes placering og funktion

Kontrolknappernes placering og funktion

RZ-17LZ40 ***

Top panelet

1. TÆND/SLUK (∅I)

Tænder fjernsynet fra standby-tilstand, eller slukker det til standby-tilstand.

1. TV/AV/PC

Skifter mellem TV-, AV- eller PC tilstand. Fjerner menuen fra skærmen. Tænder fjernsynet fra standby-tilstand.

1. TV/AV

Skifter mellem TV-, eller AV- tilstand. Fjerner menuen fra skærmen. Tænder fjernsynet fra standby-tilstand..

1. MENU

Vælger en menu.

1. OK

Godkender dine valg eller viser den aktuelle tilstand.

Vælger et program eller et menupunkt. Tænder fjernsynet fra standby-tilstand.

1. FJERNKONTROL SENSOR

2. POWER/STANDBY-INDIKATOR (⊕)

Lyser rødt när TV'et er på standby. Lyser grønt när TV'et er tændt.

1. Stativ (alternativ)

Grundlæggende funktioner

Tænd og sluk

1. Tryk det helt ved at trykke på POWER, ▲ / ▼, TV/AV, MULTI-MEDIA (alternativ) eller på CIFFER-tasterne.
2. Tryk på knappen POWER. Apparatet slukkes (standby).
3. Tryk på hovedafbryderen igen for at slukke helt for apparatet.

Bemærk : Hvis strømforsyningen til fjernsynet fjernes, mens fjernsynet er tændt, skifter fjernsynet til standby-tilstand. Når strømforsyningen genoptages, tænder fjernsynet igen.

Programvalg

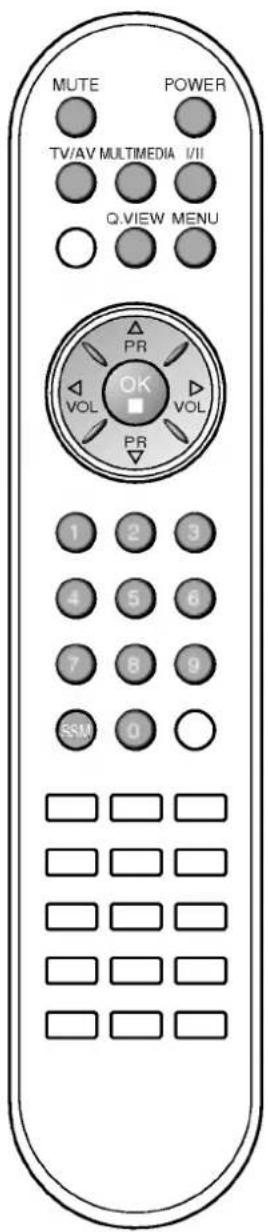

Du vælger et programnummer med ▲ / ▼ eller med CIFFER-tasterne.

Regulering af lydstyrke

Juster lydstyrken ved at trykke på knappen ◀ / ►.

Vis sidste program

Tryk på knappen Q.VIEW, hvis du vil se på det samme program, som du så på sidst.

Bemærk : Denne funktion fungerer kun, når Favorit kanel-funktionen står på Sluk. Er Favoritkanal-funktionen slået til, medfører tryk på denne tast valg af gemt Favoritkanal.

Slukke højttaler

Tryk på knappen MUTE. Højttaleren slukkes og symbolet ☒ vises på skærmen.

Du kan tænde højttaleren igen ved at trykke på MUTE, ◀ / ►, I/II eller SSM.

Valg af sprog i skærmmeddelelser (alternativ)

Menuerne på skærmen kan ses i følgende sprog. Vælg først det ønskede sprog.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge INDSTILLINGER-menuen.
2. Tryk på ▶-tasten og derefter ▲ / ▼-tasten for at vælge Sprog (Language).
3. Tryk på ▶-tasten og derefter på ▲ / ▼-tasten for at vælge det ønskede sprog.

Alle skæmmenuer vil nu vises i det valgte sprog.

1. Tryk på OK-tasten.
2. Tryk på knappen TV/AV for at returnere til normal TV-visning.

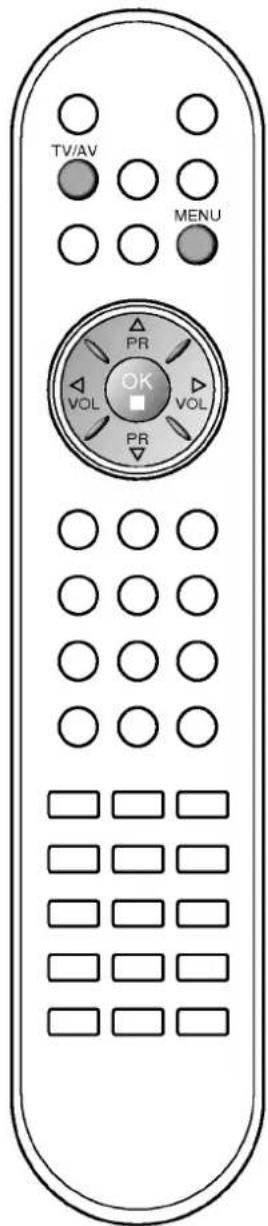

Skæmmenuer

Valg af menuer

1. Tryk på knappen MENU og derefter på ▲ / ▼-tasten for at vælge de enkelte menuer.
2. Tryk på ►-tasten. Vælg et menupunkt ved at trykke på knappen ▲ / ▼.
3. Du kan ændre indstillinger for emner i undermenuerne eller rullegardin-menuerne med ◀ / ►-tasten.

Du kan skifte til en menu på et højere niveau ved at trykke på OK-tasten. Du kan skifte til en menu på et lavere niveau ved at trykke på MENU-tasten.

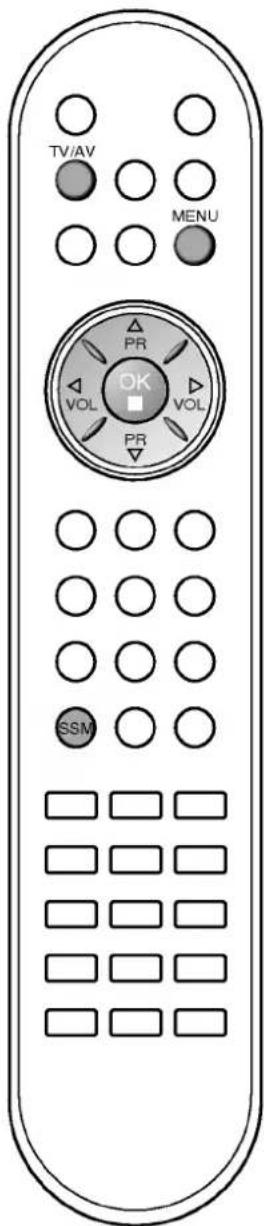

Bemærk :

a. Menuen PC (alternativ) vises ikke, när fjernsynet er i TV/AV-tilstand COMPONENT (alternativ)-tilstand.
b. Der vises ingen menuer, när fjernsynet er i teletekst-tilstand.
c. I visse modeller vises Sprog (Language) ikke.

Kanal menu

Billede menu

Indstilling menu

Du kan gemme op til 100 TV-stationer ved hjælp af program-numrene (0-99). Når du har indprogrammeret stationerne, kan du bladre i stationerne ved hjælp af ▲/▼ eller med CIFFER-tasterne. Stationerne kan indprogrammeres automatisk eller manuelt.

Automatisk programindstilling

Du kan gemme alle stationer, som du kan modtage, med denne metode. Vi vil anbefale, at du bruger automatisk programindstilling, när du installerer dette fjernsyn.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Kanal-menu.
2. Tryk på ►-tasten og derefter ▲ / ▼-tasten for at vælge Automatisk søgning.

1. Tryk på ►-knappen. Vælg et tv-system med ►-knappen og derefter knappen ▲ / ▼ i System-menu;

BG : PAL B/G, SECAM B/G (Vesteuropa/∅steuropa)

L : SECAM L/L' (Frankrig)

M : (USA/Korea/Filippinerne)

1. Tryk på OK-tasten.
2. Vælg Gem fra ved at trykke på knappen ▲ / ▼.
3. Vælg det første programnummer med knappen ◀ / ▶ eller med CIFFER-tasterne. Alle numre under 10 skal have et foranstillet numerisk '0' f.eks. '05' for 5.
4. Vælg Søg. ved at trykke på knappen ▲ / ▼.
5. Tryk på knappen ► for at starte den automatisk programmering.

Alle stationer, der kan modtages, lagres. Der lagres station-snavne for stationer, som udsender VPS (Video programservice), PDC (Programkontrol) eller TEKST-TV data. Hvis der intet navn er til en station, vil kanalnummeret : C (V/UHF 01-69) eller S (Cable 01-47) anvendes efterfulgt af en nummer.

Du kan stoppe den automatiske programmering ved at trykke på knappen MENU.

Når den automatiske programmering er færdig, skifter fjernsynet til Program sortering, som viser stationsnavnet eller kanalnummeret. Afsnittet 'Programredigering' beskriver hvordan du kan redigere de lagrede programmer.

Med manuel programindstilling kan du let indstille og arrangere stationerne i denne rækkefølge, du ønsker. Du kan også tilskrive et stationsnavn på fem tegn til hvert programnummer.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Kanal-menu.
2. Tryk på ▶-tasten og derefter ▲ / ▼-tasten for at vælge Manuel søgning.
3. Tryk på ▶ -tasten og derefter ▲ / ▼-tasten for at vælge Gem.

1. Vælg det ønskede programnummer (0 til 99) ved hjælp af ◀ /▶-tasten eller CIFFER-tasterne i Gem-menuen. Numre under 10 indtastes med '0' foran, fx '05' valg af 5.

2. Tryk på ▲ / ▼ knappen for at vælge System.

3. Vælg det ønskede TV system med ▶-tasten og derefter på ◀/▶ knappen i System-menu;

BG : PAL B/G, SECAM B/G (Vesteuropa/∅steuropa)

I : PAL I/II (England/Irland)

DK : PAL D/K, SECAM D/K (∅steuropa)

L : SECAM L/L' (Frankrig)

M : (USA/Korea/Filippinerne)

1. Tryk på OK-tasten.

2. Tryk på ▲ / ▼ knappen for at vælget Kanal.

3. Tryk på knappen ▶ -tasten og derefter ▲ / ▼ for at vælge VHF/UHF eller Kabel i Kanal-menuen.

Vælg, hvis det er muligt, kanalnummeret direkte med CIFFERTasterne. Alle numre under 10 skal have et foranstillet numerisk '0' f.eks, '05' for 5.

1. Tryk på OK-tasten.

2. Tryk på ▲ / ▼ knappen for at vælge Søg.

3. Tryk på knappen ▶ -tasten og derefte r◀ / ▶ hvis du ønsker at fortsætte søgningen. Søgningen stopper, hvis der findes en station.

1. Gentag trin 1 til 2 i 'Manuel programindstilling'.
2. Tryk på ▶ -tasten og derefter ▲ / ▼-tasten for at vælge Navn.

3. Tryk på ▶ -tasten og derefter ▲ / ▼. De kan anvende blank, +, -, tallene fra 0 - 9 samt alfabetet fra A - Z. With the ◀ button you can select in the opposite direction.

4. Vælg næste position ved at trykke på ◀ / ►-tasten og derefter vælge næste karakter.

5. Tryk på knappen OK for at gemme programmet.

6. Tryk på knappen TV/AV for at returnere til normal TV-visning.

Programmere TV-stationer

Programredigering

Denne funktion sætter Dem i stand til at slette eller skippe lagrede programmer. De kan endvidere flytte stationer til andre programnumre eller indsætte en blank station på et programnummer.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge KANAL-menuen.
2. Tryk på ▶ -tasten og derefter ▲ / ▼-tasten for at vælge Program sortering.
3. Tryk på knappen ► for at skifte til tilstanden Program sortering.

Slette et program

1. Vælg det program, som skal slettes, ved at trykke på knappen ▲ / ▼ eller ◀ / ▶.
2. Tryk 2 gange på den R∅DE knap. Det markerede program slettes, og de efterfølgende programmer flyttes en position fremad.

Kopiere et program

1. Vælg det program, som skal kopieres, ved at trykke på knappen ▲ / ▼ eller ◀ / ▶.
2. Tryk på den GR∅NNE knap. Alle efterfølgende programmer flyttes en position fremad.

Flytte et program

1. Vælg det program, som skal kopieres, ved at trykke på knappen ▲ / ▼ eller ◀ / ▶.
2. Tryk på den GULE knap.
3. Flyt programmet til det ønskede programnummer ved at trykke på knappen ▲ / ▼ eller ◀ / ▶.
4. Afslut funktionen ved at trykke på den GULE knap.

Springe over et program

1. Vælg det program, som skal springs over, ved at trykke på knappen ▲ / ▼ eller ◀ / ▶.
2. Tryk på den BLÅ knap. Det program, som springes over, vises med blåt.
3. Hvis du ønsker at aktivere programmet igen, skal du trykke på den BLÅ knap igen.
   Når et programnummer er skippet (springes over), betyder det, at du ikke kan vælge det med ▲ / ▼ knappen ved normal TV anvendelse. Hvis du alligevl ønsker at vælge et skippet programnummer, så vælg det med NUMMERTASTERNE eller vælg det i programredigeringsmenuen.

Med denne funktion har du mulighed for at vælge dine Favoritkanaler direkte.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Kanal-menu.
2. Tryk på ▶-tasten og derefter ▲ / ▼-tasten for at vælge Favorit kanel.

1. Tryk på ▶ -tasten og derefter ▲ / ▼-tasten for at vælge Tænd eller Sluk.
2. Tryk på ▲ / ▼-tasten for at vælge -- ----.
3. Vælg et ønsket program med ◀ / ►-tasten.
4. For at gemme et andet program gentages trin 4 og 5. Du kan gemme op til 8 programmer.
5. Tryk på knappen TV/AV for at returnere til normal TV-visning.

Tryk flere gange på Q.VIEW -tasten for at vælge mellem gemte Favoritkanaler.

Hente programoversigt

Du kan kontrollere, hvilke programmer, du har gemt, ved at åbne programoversigten.

Vise programoversigten

Tryk på LIST knappen for at hente funktionen. Programoversigten fremkommer på skærmen. En programoversigt indeholder 10 programmer, se nedenfor.

Bemærk :

a. Det kan være at nogle programmer vises med blåt. Det er programmer, der springs over under automatisk programmering og når fjernsynet er i tilstanden Programme.
b. Programmer, der vises som et kanalnummer, er programmer, der ikke er tilskrevet et stationsnavn.

Vælge et program i programoversigten

Brug knappen ▲ / ▼ til at vælge et program over eller under og knappen ◀ / ▶ til at vælge et program til højre eller venstre. Normale programmer vises med grønt, programmer, som springs over og vises med blåt.

Tryk på knappen OK.

Fjernsynet skifter til det valgte programnummer.

Bladre i programoversigten

Programoversigten indeholder 10 sider med op til 100 programmer. Du kan bladre i siderne ved at trykke på knapperne ▲ / ▼ eller ◀ / ▶.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Billede-menu.
2. Tryk på ▶ -tasten og derefter ▲ / ▼-tasten for at vælge PSM.
3. Tryk på ▶ -tasten og derefter ▲ / ▼ -tasten for at vælge en af billedindstillingerne i PSM-menuen.
4. Tryk på OK-tasten.

Du kan også aktivere en billedindstilling (Dynamisk, Standard, Mild, Spil eller Bruger) med PSM-tasten på fjernbetjeningen. Dynamisk, Standard, Mild og Spil er fabrikkens indstillinger og kan ikke ændres.

Billedjustering

De kan indstille billedets kontrast, lys, farver intensitet, skarphed til ønsket niveau.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Billede-menu.

1. Tryk på knappen ▲ / ▼ for at vælge den billedindstilling, du vil ændre.
2. Juster indstillingen ved at trykke på knappen ◀ / ▶.
3. Tryk på knappen TV/AV for at returnere til normal TV-visning.

Bemærk : Kun Kontrast og Lys vises i PC-modus.

Billedjustering

Valg af billedformat (alternativ)

Du kan se fjernsyn i to forskellige billedformater ; 16:9, 14:9, Zoom, Spectacle, Fuld skærm, Original, 4:3.

Tryk på ARC knappen for at skifte til Wide eller 4:3 format.

16:9

Du kan nyde bredformat programmer (16:9) såvel som traditionelle 4:3 format programmer i 16:9 tilstanden.

Bredformat programmer ses på skærmen, som de er, mens normale 4:3 programmer strækkes ud, så billederne fylder hele 16:9 skærmen.

14:9

Billedformatet 14:9 vises på skærmen uden ændringer i billedet. I billedformatet 4:3 forstørres billedet i opad- og nedadgående retning, så billedet fylder hele skærmen.

Zoom

Du kan opleve en storskærmseffekt ved at vælge zoom tilstanden. 4:3 billedet forstørres op så siderne netop fylder skærmen ud. Bunden op toppen af billedet kan gå tabt.

Spectacle

Når tv-apparatet modtager bredformatsignaler, vil du med følgende formatvalg kunne justere billedet vandret, i et ikke-lineært målforhold, for at udfylde hele skærmen.

Fuld skærm

Når tv-apparatet modtager bredformatsignaler, vil du således kunne justere billedet vandret eller lodret, i lineært målforhold, for at udfylde hele skærmen.

Original

Når tv-apparatet modtager bredformatsignaler, ændres det billed-format, der vises, automatisk.

4:3

Bemærk : I PC-tilstand er kun skærmformatforholdene 16:9 og 4:3 tilgængelige.

Med equalizeren kan vælges mellem 5 faste indstillinger :Flad, Musik, Film eller Tale, hvor equalizeren kan indstilles efter eget valg.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Lyd-menuen.

1. Tryk på ▶-tasten og derefter ▲ / ▼-tasten for at vælge SSM.
2. Tryk på ▶ tasten og derefter ▲ / ▼ -tasten for at vælge en lydindstilling i SSM-menuen.

Ændring af lydfrekvens

a. Tryk på OK-tasten i Bruger-menuen.
b. Vælg et toneområde med ◀ / ► knappen.
c. Indstil styrken på det valgte toneområde med ▲ / ▼ knappen.
d. Tryk på OK knappen for at gemme indstillingen som Brüger.

Du kan også vælge en lydindstilling (Flad, Musik, Film, Tale eller Bruger) with SSM button on the remote control. The sound settings. Flad, Musik, Film og Tale er fabriksindstillinger, som giver en god lydgengivelse passende til udsendelsens karakter.

Bemærk : Hvis der trykkes på SSM knappen efter at have foretaget en brugerindstilling i Bruger menuen, vises Bruger displayet altid, selv om du i forvejen har valgt en fabriksindstilling ; Flad, Musik, Film eller Tale.

Justere lyden

Du har mulighed for at justere balancen og aktivere AVL-funktionen (Auto Volume Leveler) for jævn volumen. AVL opretholder automatisk et jævnt volumen-niveau, selv om du skifter program.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Lyd-menuen.
2. Tryk på ►-tasten og derefter ▲ / ▼-tasten for at vælge den ønskede lyd-funktion AVL eller Balance.
3. Udfør den ønskede justering ved hjælp af ◀ / ▶, ▲ / ▼ og derefter på OK-tasten.
4. Tryk på knappen TV/AV for at returnere til normal TV-visning.

Stereo / Dual-modtagelse

Når du vælger et program, vises der informationer om lyden i det pågældende program, når programnummeret og stationsnavnet forsvinder fra skærmen.

Udsendelse	Skærmtekst
Mono	MONO
Stereo	STEREO
Dual	DUAL

Hvis et stereosignal er meget svagt, kan du skifte til mono ved at trykke på knappen I/II. Når du skifter til mono, forbedres dybden af lyden. Du kan skifte tilbage til stereo ved at trykke på knappen I/II igen.

Vælge sprog til flersproglige udsendelser

Hvis et program modtages på to sprog, kan du skifte til DUAL I, DUAL II ellerr DUAL I+II ved at trykke gentagne gange på knappen I/II.

DUAL I sender udsendelsens primærsprog til højttalerne.

DUAL II sender udsendelsens sekundærsprog til højttalerne.

DUAL I+II sender et sprog i hver højttaler.

NICAM-modtagelse (alternativ)

Hvis fjernsynet er udstyret med en NICAM-modtager, kan du vælge at modtage digital lyd NICAM (Near Instantaneous Companding Audio Multiplexing).

Du kan vælge hvilken type lyd, der skal benyttes, i forhold til til de enkelte programtype, ved at trykke gentagne gange på knappen I/II.

1. Når der modtages NICAM mono, kan de vælge NICAM MONO eller FM MONO.
2. Når der modtages NICAM stereo, kan de vælge NICAM STEREO eller FM MONO. Hvis stereosignalet er svagt, så skift til FM mono.
3. Når der modtages NICAM dobbeltsprog, kan de vælge NICAM DUAL I, NICAM DUAL II eller NICAM DUAL I+II eller MONO. Hvis der vælges FM mono, fremkommer MONO på skærmen.

Indstille lydudgange

I AV-tilstand kan du vælge hvilken lyd, der skal sendes til højre og venstre højttaler.

Tryk gentagne gange på knappen I/II for at vælge de indstillinger, du ønsker.

L+R : Audiosignalet fra audioindgang L sendes til venstre højttaler, mens audiosignalet fra audioindgang R sendes til højre høttaler.

L+L : Audiosignalet fra audioindgang L sendes til venstre og højre højttaler.

R+R : Lydsignalet fra lydindgangen R sendes til den venstre og den højre højttaler.

TID-menu

Ur

Tiden skal indstilles korrekt før brug af On/Off Time-funktionen.

1. Tryk på MENU- knappen og derefter på ▲ / ▼ -knappen for valg af TID-menuen.
2. Tryk på ►-tasten og derefter ▲ / ▼-tasten for at vælget TIME.

1. Tryk på ►-knappen og derefter ▲ / ▼-knappen for at ændre indstillinger for time.
2. Tryk på ▶-knappen og derefter ▲ / ▼-knappen for at ændre indstillinger for minut.
3. Tryk på MENU-knappen for at gemme.

On/Off-tid

Timer off-funktionen slår automatisk TV'et over på Standby-modus, när den forhåndsindstillede tid er udløbet.

1. Tryk på MENU- knappen og derefter på ▲ / ▼ -knappen for valg af TID-menuen.
2. Tryk på ►-tasten og derefter ▲ / ▼-tasten for at vælge TV Fra tid eller TV Til.
3. Tryk på ▶-tasten og derefter ▲ / ▼-tasten for at vælge Tænd. For annullering af Off/On time-funktionen, Tryk på ▲ / ▼-tasten for at vælge Sluk.

1. Tryk på ▶-knappen og derefter ▲ / ▼-knappen for at ændre indstillinger for time.
2. Tryk på ►-knappen og derefter ▲ / ▼-knappen for at ændre indstillinger for minut.
3. Kun TV Til-funktion; Tryk på ►-knappen og derefter ▲ / ▼-knappen for at regulere lydstyrkeniveauet og programnummeret.
4. Tryk på MENU-knappen for at gemme.

Bemærk :

a. I tilfælde af strømsvigt skal uret indstilles på ny.
b. To timer efter at apparatet er tændt ved hjælp af denne funktion, vil det automatisk slukkes, hvis der ikke trykkes på en knap.
c. Når der er indstillet tænde- og slukketidspunkter, vil disse virke dagligt på de indstillede tidspunkter.
d. Off Timer-funktionen overtrumfer On Timer-funktionen, hvis de er indstillet til samme tidspunkt.
e. TV'et skal være i standby-modus, for at On Timer-funktionen fungerer.

Hvis du vælger Tænd i Automatisk sluk-rullegardin-menuen, skifter fjernsynet automatisk til standby-tilstand ti minutter efter at en fjernsynstation er holdt op med at sende.

1. Tryk på MENU- knappen og derefter på ▲ / ▼ -knappen for valg af TID-menuen.
2. Tryk på ►-tasten og derefter ▲ / ▼-tasten for at vælge Automatisk sluk.
3. Tryk på ►-tasten og derefter ▲ / ▼-tasten for at vælge Tænd eller Sluk.

Med sleep timer funktionen aktiv behøver man ikke at huske at slukke apparatet. Apparatet vil slukke automatisk efter det valgte antal minutter.

Vælg antal minutter ved at trykke gentagne gange på SLEEP knappen. 'Sluk' vil fremkomme på skærmen efterfulgt af 10, 20, 30, 60, 90, 120, 180 og 240. Timeren vil nu tælle nedad fra det valgte antal minutter.

Bemærk :

a. Tryk en gang på SLEEP knappen for at se tilbageværende tid til slukning.
b. Afbryd funktionen ved at trykke gentagne gange på SLEEP knappen, indtil '∅zZ Sluk' vises.
c. Funktionen afbrydes også, hvis du slukker for apparatet.

Andre funktioner

Fjernsynet kan indstilles til TV-, AV- eller PC tilstand. AV-tilstand benyttes, når der kobles en videooptager (VCR), eller andet eksternt udstyr til fjernsynet.

Bemærk : Hvis du tilkobler en videooptager til antennestikket, skal fjernsynet være i TV-tilstand. Yderligere oplysninger, se afsnittet 'Tilkobling af eksternt udstyr'.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge INDSTILLINGER-menuen.
2. Tryk på ▶ -tasten og derefter ▲ / ▼-tasten for at vælge Signal indgang.
3. Tryk på ▶ -tasten og derefter på ▲ / ▼ -tasten for at vælge TV, AV1, AV2, AV3 (alternativ), S-Video, Component (alternativ) eller PC (alternativ).

De forskellige AV tilstande og de PC

AV 1 : VCR tilkoblet til SCART-indgang bag på fjernsynet.

AV 2 : VCR tilkoblet til AV2-indgangene.

AV 3 : VCR tilkoblet til AV3-indgangene (alternativ).

S-Video : VCR tilkoblet til S-Video-indgangene på frontpanelet.

Component : DVD tilsluttet DVD IN -portene bag på fjernsynet (alternativ)

PC : PC tilsluttet til PC terminalen bag på apparatet (alternativ)

Du kan også vælge TV- eller AV-tilstand ved at trykke på knappen TV/AV.

I AV-tilstand kan du vælge hvilken lyd, for at returnere til almindelig TV trykkes på ▲ / ▼ knappen eller en af nummertasterne.

Automatisk skift til AV

Hvis den tilsluttede videobåndoptager sender skiftespænding og er sluttet til Euro Scart, vil apparatet automatisk skifte til AV1 når der trykkes på PLAY på videobåndoptagren. For alligevel at se TV medens videobåndoptageren afspiller, trykkes på ▲ / ▼ knappen eller en af nummertasterne.

Du kan indstille fjernsynet således, at det kun kan aktiveres ved hjælp af fjernkontrollen. Du kan bruge denne funktion til at forhindre, at fjernsynet benyttes uden din tilladelse.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Indstilling-menu.
2. Tryk på ▶ -tasten og derefter ▲ / ▼-tasten for at vælge Børnesikring.
3. Tryk på ▶ tasten og derefter på ▲ / ▼ -tasten for at vælge Tænd eller Sluk i Børnesikring-menuen

Når børnesikringen er aktiveret, vises meddelelsen Børnesikring tænd på skærmen, hvis der trykkes på en af knapperne på sidepanelet, mens fjernsynet er tændt.

Bemærk : Meddelelsen vises ikke når der trykkes på en af knapperne på sidepanelet, mens en menu vises på skærmen.

Teletekst

Teletekst (eller TOP-tilstand) er en tillægs-funktion, så det er udelukkende fjernsyn, der har denne funktion, der kan modtage teletekst.

Teletekst er en gratis seerservice, som udsendes af de fleste TV-stationer, og som indeholder opdaterede informationer om nyheder, vejrmeldinger, TV-programmer, priser for betaling-skanaler og meget mere.

Teletekstdekoderen i dette fjernsyn kan vise systemerne SIMPLE, TOP og FASTEXT. SIMPLE (standard teletekst) består af et antal sider, der vælges direkte ved at indtaste det tilhørende sidenummer. TOP og FASTEXT er mere moderne metoder, der gør det enkelt og hurtigt at finde oplysninger i teletekst.

Tænde og slukke

Tænd for teletekst ved at trykke på knappen TEXT.

Den første side, eller den side du så på sidst, vises på skærmen.

Overskriften på skærmen viser to sidetal, navnet på TV-stationen og dato og klokkeslæt. Det første sidetal viser, hvilken teletekst-side, der vises. Det andet sidetal viser, hvilken side der søges efter. Tryk på knappen TEXT hvis du vil slukke teletekst. Fjernsynet skifter tilbage til den forrige tilstand.

SIMPLE-tilstand

Vælge side

1. Indtast det ønskede sidetal som et trecifret tal ved hjælp af CIF-FER-tasterne. Hvis du kommer til at trykke på et forkert tal, må du skrive tre cifre, og så indtaste det rigtige sidetal på ny. Hvis det ønskede sidetal ikke er tilgængeligt, blinker sidetallet, f.eks "300", i et par sekunder.

2. Du kan vælge den foregående eller den efterføgende side ved at trykke på knappen ▲ / ▼.

Tilknytte en farvekode til en teletekstside i LIST-tilstand

Hvis fjernsynet er i SIMPLE, TOP- eller FASTEXT-tilstand, kan du skifte til LIST-tilstand ved at trykke på knappen EM.

Du kan tilknytte en farvekode til fire bestemte teletekstsider, som du dermed kan vælge direkte ved at trykke på de tilhørende farvede knapper på fjernkontrollen.

1. Tryk på en farvet knap.
2. Brug CIFFER-tasterne til at vælge den side, du vil give en farvekode.
3. Tryk på knappen OK. Sidenummerer blinker en gang og er nu gemt. Du kan nu vælge denne teletektside ved at trykke på den samme knap.
4. Du kan programmere de tre andre farvede knapper på samme måde.

Teletekst

TOP-tilstand (alternativ)

Brugervejledningen viser fire felter nederst på skærmen - rød, grøn, gul og blå. Det gule felt repræsenterer den næste gruppe, det blå felt den næste blok.

Vælge gruppe / blok / side

1. Ved at trykke på den BLÅ knap kan du flytte fra blok til blok.
2. Du kan flytte til den næste gruppe ved at trykke på den GULE knap. Der bladres automatisk videre til næste blok.
3. Du kan bladre videre til den næste side, med automatisk skift til næste gruppe, ved at trykke på den GR∅NNE knap. Du kan også bruge knappen ▲.
4. Den R∅DE knap skifter tilbage til forrige side. Du kan også bruge knappen ▼.

Direkte valg af side

På samme måde som i SIMPLE-tilstand, kan du, når fjernsynet er i TOP-tilstand, vælge en bestemt side ved at indtaste et trecifret sidetal med CIFFER-tasterne. Hvis den valgte side ikke er tilgængelig, blinker sidetallet, f.eks. "300", i et par sekunder.

FASTEXT-tilstand

Teletekstsiderne har en farvekode i underkanten af skærmen. Du vælger en side ved at trykke på den knap, der har samme farve.

Vælge side

1. Åbn indholdsfortegnelsen ved at trykke på knappen Ei.
2. Du kan vælge sider, der har en farvekode i skærmens underkant, ved at trykke på den knap, der har samme farve.
3. På samme måde som i SIMPLE-tilstand, kan du, när fjernsynet er i FASTEXT-tilstand, vælge en bestemt side ved at indtaste et trecifret sidetal med CIFFER-tasterne.
4. Du kan vælge den foregående eller den efterfølgende side ved at trykke på knappen ▲ / ▼.

Teletekst

Specielle teletekst-funktioner

REVEAL

Tryk på denne knap, hvis du vil se eventuelle skjulte oplysninger, f.eks. løsninger på gåder eller puslespil. Tryk på knappen en gang til, när du vil fjerne oplysningerne fra skærmen.

SIZE

Gør teksten dobbelt så høj.

Tryk på knappen, hvis du vil forstørre den øvre halvdel af siden. Tryk på knappen en gang til, hvis du vil forstørre den nedre halvdel af siden. Tryk på knappen en gang til, hvis du vil skifte til normal visning.

UPDATE

Viser en fjernsynskanal, mens der ventes på en ny teletek- stside. Symbolet ☒ vises i øverste venstre hjørne af skærmen. Når den opdaterede side er klar til at blive vist, skifter symbolet ☒ til det aktuelle sidetal. Tryk på denne knap, hvis du vil se teletekstsiden.

HOLD

Standser de sideskift, der foretages automatisk, hvis en teletekstside består af 2 eller flere underliggende sider. Antallet af underliggende sider og sidetallet for den aktuelle side vises normalt på skærmen under klokkeslættet. Når du trykker på denne knap, vises stop-symbolet i øverste venstre hjørne af skærmen, og de automatiske sideskift blokeres. Tryk på knappen en gang til, når du vil fortsætte.

MIX

Viser de teletekstsiderne oven på fjernsynsbilledet.

Tryk på knappen en gang til, hvis du vil slukke fjernsynsbilledet.

TIME

Ved at trykke på denne knap, kan du få vist det aktuelle klokkeslæt i øverste højre hjørne af skærmen, når du ser på et TV-program. Tryk på knappen en gang til, hvis du vil fjerne uret. I teletekst-tilstand kan du bruge denne knap til at vælge et sidetal til en underliggende side. Sidetallet vises nederst på skærmen. Du kan holde eller skifte den underliggende side ved at trykke på R∅D/GR∅N, ▲ / ▼ eller på en CIFFER-tast.

Luk funktionen ved at trykke en gang til.

Tilkobling af eksternt udstyr

Du kan tilkoble yderligere eksternt udstyr, som f.eks. videoop-tagere/afspillere til fjernsynet. Eksempler vises nedenfor.

Antennestik

1. Tilslut RF udgangsstikket fra videobåndmaskinen til antenneindgangen på TV- apparatet.
2. Tilslut antenneledningen til RF antenneindgangen på videobåndmaskinen.
3. Vælg en ledig programplads på fjernsynet og indstil denne til videobåndoptagerens sendekanal som beskrevet i afsnittet 'Manuel programindstilling'.
4. Vælg dette programnummer når du senere skal se video.
5. Tryk på PLAY knappen på videobåndmaskinen.

Euro scart stik

1. Tilslut Euro scart stikket fra videobåndmaskinen til Euro scart stik på TV-apparatet.
2. Tryk på PLAY knappen på videobåndmaskinen. Hvis den tilsluttede videobåndoptager sender skiftespænding og er sluttet til Euro Scart, vil apparatet automatisk skifte til AV 1, AV 2 när der trykkes på PLAY på videobåndoptagren. For alligevel at se TV medens videobåndoptageren afspiller, trykkes på ▲ / ▼ knappen eller en af nummertasterne.
   Ellers tryk på TV/AV knappen på fjernbetjeningen for at vælge AV 1. Videoen vil herefter kunne ses på skærmen.
   De kan også optage TV-programmer på videobåndmaskinen.

Bemærk :

a. Signaltype RGB, dvs. signalerne rød, grøn og blå, kan kun vælges for Euro scart 1 sammen med AV 1. Disse signaler transmitteres eksempelvis af en dekoder til betalings-TV, en spillekonsol eller en foto-CD-enhed osv.
b. Hvis både Euro Scart 1 og 2 ser tilsluttet videobändoptageren samtidig, kan kun AV 2 modtages.
c. Hvis et S-VHS-signal modtages gennem S-VIDEO, skal S-Video-modus justeres.
d. Udgangssignalet for video er ikke tilgængeligt for Euro scartport 2.

Audio / Video indgang

1. Tilslut audio/video udgangsstikket fra videobåndmaskinen til audio/video indgangen på apparatet.
2. Tryk på TV/AV knappen for at vælge AV3 (alternativ).
3. Tryk på PLAY knappen på videobåndmaskinen. Videobilledet fremkommer på skærmen.

Bemærk : Hvis du har en video med mono lyd, slutte audio-kablet fra videobåndoptageren til AUDIO L/MONO indgangen på fjernsynet.

Tilkobling af eksternt udstyr

S-Video / Audio indgang (S-Video) (alternativ)

Hvis du tilslutter en S-VHS videooptager til S-VIDEO-indgangen, forbedres billedkvaliteten.

1. Tilkobl S-video-udgangen på videooptageren til S-VIDEO-indgangen på sidepanelet.
2. Tilkobl audio-kablet fra din S-VIDEO videooptager til AUDIO-indgangene på sidepanelet.
3. Vælg S-Video-tilstand ved at trykke gentagne gange på knappen TV/AV.
4. Tryk på knappen PLAY på videooptageren. Billedet fra videooptageren vises på skærmen.

DVD-indgangsstik (alternativ)

1. Tilslut DVD-udgangsstikkene (Y Cb Cr, Y Pb Pr, Y B-Y R-Y eller Y P B P R ) fra DVD'en til DVD INPUT-stikkene (Y P B P R ) på apparatet.
2. Tilslut lydkablet fra DVD'en til DTV/DVD INPUT AUDIO - stikkene på apparatet.
3. Tryk på knappen TV/AV eller MULTIMEDIA (MULTIMEDIE) for at vælge Component.
4. Tryk på PLAY-knappen på DVD'en. Afspilningen fra DVD'en vises på skærmen.

Udtag til hovedtelefon(alternativ)

Tilslut hovedtelefonernes stik til TV'ets hovedtelefon-udgang. Du kan vælge at høre lyden i hovedtelefonerne. Tryk på ◀ /▶-tas- ten for at ændre lydstyrke for hovedtelefoner. Hvis du trykker på knappen MUTE er det kun hovedtelefonerne, der slukkes.

Tilslutning af PC (alternativ)

PC indgang (alternativ)

1. Slut PC'ens monitor udgang til PC indgangsterminalen bag på TV-apparatet.
2. Slut et audiokabel til PC'en og til PC SOUND terminalen bag på TV-apparatet.
3. Tryk stepvis på TV/AV eller MULTIMEDIA knappen for at vælge PC.
4. Tænd for PC'en. TV-apparatet vil vise PC billedet og kan betjenes som PC monitor.

Bemærk : Tilslut til DVI-digital output ved brug af en computer med DVI-output. DVI-Analog output understøttes muligvis ikke på nogle videokort.

Mulige Monitor specifikationer

* 15"\~30"

MODE	Resolution	Horizontal Frequency(kHz)	Vertical Frequency(Hz)
VGA	640x480	31,4	60
	640x480	35,0	67
	640x480	37,5	75
SVGA	800x600	35,1	56
	800x600	37,8	60
	800x600	48,0	72
	800x600	46,8	75
XGA	1024x768	48,3	60
	1024x768	56,4	70
	1024x768	60,0	75
WXGA	1280x768	47,6 (valgfrit)	60
	1280x720	44,7 (valgfrit)	60

* 32"

MODE	Resolution	Horizontal Frequency(kHz)	Vertical Frequency(Hz)
VGA	640x480	31,4	60
SVGA	800x600	37,8	60
XGA	1024x768	48,3	60
WXGA	1280x768	47,6	60
	1360x768	47,6	60

Bemaerk :

a. Hvis apparatet er koldt, kan billedet "flicke" lidt når apparatet lige er tændt. Dette er normalt, der er intet galt med apparatet.
b. Brug om muligt videotilstanden VESA 1024x768@60Hz (15") / 1280x768@60Hz (17", 23"\~30") / 1360x768@60Hz (32") for at opnå den bedste billedkvalitet for LCD-skærmen (kun til 27-tommers LCD-skærm, VESA 1280x720@60Hz; i nogle videokort, understøttes denne tilstand muligvis ikke). Hvis tv-apparatet anvendes sammen med andre opløsninger, kan der opstå skalerede eller reproducerede billeder på skærmen. Tv-et er blevet forudindstillet til tilstanden VESA 1024x768@60Hz (15") / 1280x768@60Hz (17", 23"-30") / 1360x768@60Hz (32") (kun til 27-tommers LCD-skærm, VESA 1280x720@60Hz).
c. Enkelte defekte punkter (dots) kan vise sig på skærmen som røde, grønne eller blå punkter. Dette vil imidlertid ikke have nogen indvirkning eller effekt på monitorens funktion.
d. Tryk ikke på LCD skærmen med dine fingre, da dette vil kunne medføre visse skyggevirkninger.
e. Når PC-skærmen viser sig på TV'et, kan der forekomme meldinger, som varierer afhængigt af Windows-versionen (Win 98 ell. 2000). Hvis en melding vises på skærmen, så klik gentagne gange på "Næste", indtil meldingen "Afsluttet" vises.
f. Hvis meldingen "Uden for område" vises på skærmen, justeres PC'en som anvist i "Specifikationer for skærmindstillinger"-afsnittet.

Energisparemodus

Når PC'ens energibesparelsesfunktion er aktiveret, slår TV'et automatisk over til energibesparelsesmodus.

Bemærk : Anvend det medfølgende PC-kabel sammen med TV'et, da det kan forekomme, at DPM-modus ikke kan anvendes sammen med andre kabler.

Tilslutning af PC (alternativ)

PC-opsætning (kun DVI-Analogue-tilstand) (alternativ)

Du kan justere vandret/lodret position, klokke, fase og Auto-indstilling, pc-indstilling som du ønsker.

1. Tryk på MENU-tasten og derefter på ▲ / ▼-tasten for at vælge Indstilling-menu.
2. Tryk på ▶ -tasten og derefter ▲ / ▼-tasten for at vælge Signal indgang.
3. Tryk på ▶-tasten og derefter ▲/▼-tasten for at vælge PC.
4. Tryk på MENU -tasten og derefter ▲ / ▼ -tasten for at vælge PC-menu.

1. Tryk på OK eller ►-tasten og derefter ▲ / ▼-tasten for ønsket billedvalg.
2. Juster indstillingen ved at trykke på knappen ◀ / ▶.

Horizontal position / Vertikal position

Med denne funktion justeres billedet til højre/venstre og op/ned efter ønske.

Opdateringsfrekvens (Ur)

Med denne funktion kan man minimere eventuelle vertikale bjælker eller støjstriber, som er synlige på skærmens baggrund. Den horisontale billedstørrelse ændres også.

Opdateringsfrekvens fase (Clock phase)

Med denne funktion kan man minimere eventuelle horisontale støjstriber og udviske eller fremhæve tegnenes kanter på skærmen.

Auto-indstilling

Med denne funktion indstilles skærmstørrelse, opdateringsfrekvens og -fase automatisk. Det viste skæmbillede forsvinder i få sekunder, medens autokonfigurationen er i gang.

Pc-indstilling

Med denne funktion vælges en fast fabriksindstilling af skærm-billedet.

Bemærk : Visse grafiske signaler virker måske ikke optimalt. Hvis resultatet er utilfredsstillende, indstilles skæmbilledets position, opdateringsfrekvens og -fase manuelt.

1. Tryk på OK knappen.
2. Tryk på TV/AV -knappen for at vende tilbage til PC-modus.

Installation af ekstern kontrolenhed ; RS-232C (alternativ)

• Tilslut RS-232C-indgangsstikket til en ekstern kontrolenhed (som f.eks. en computer eller et A/V-kontrolsystem), og betjen tv-apparatets funktioner fra en ekstern enhed.
• Tilslut den serielle port på kontrolenheden til RS-232C-stikket på tv-apparatets bagpanel.
• RS-232C-tilslutningskabler leveres ikke sammen med tv-apparatet.

Installation af RS-232C

PC

Stiktype; D-Sub 9-bens hanstik

Nr.	Navn på ben
1	Ingen forbindelse
2	RXD (Receive data) (Modtager data)
3	TXD (Transmit data) (Transmitterer data)
4	DTR (DTE side ready) (DTE-side klar)
5	GND
6	DSR (DCE side ready) (DCE-side klar)
7	RTS (Ready to send) (Klar til afsendelse)
8	CTS (Clear to send) (Klar til afsendelse)
9	Ingen forbindelse

Konfigurationer af RS-232C

Installation af ekstern kontrolenhed ; RS-232C (alternativ)

• Baudrate: 9600 bps (UART)
• Datalængde: 8 bit
- Paritet: Ingen
* Brug et krydskabel.

• Stopbit: 1 bit
  • Kommunikationskode: ASCII-kode

Referenceliste over kommandoer

	KOMMANDO KOMMANDO		DATA (Hexadecimal)
	1	2
01. Tænd/sluk	k	a	0 ~ 1
02. Valg af indgang	k	b	*
03. Formatforhold	k	c	0 ~ 4
04. Slå skæmbilledet fra	k	d	0 ~ 1
05. Slå lyden fra	k	e	0 ~ 1
06. Lydstyrke	k	f	0 ~ 64
07. Kontrast	k	g	0 ~ 64
08. Lysstyrke	k	h	0 ~ 64
09. Farve	k	i	0 ~ 64
10. Toning	k	j	0 ~ 64
11. Skarphed	k	k	0 ~ 64
12. Valg af visning på skæmen	k	l	0 ~ 1
13. Tastaturlås	k	m	0 ~ 1
14. Balance	k	t	0 ~ 64
15. Finindstillingskommando	m	a	0 ~ 63
16. Tilføj/slet	m	b	0~1
17. Tast	m	c	Tastkode

*: Se "02. Valg af indgang" på side 33.

Transmissions-/modtagende protokol

Transmission

* [Command 1]: Første kommando. (j eller k)
* [Command 2]: Anden kommando.
• [Set ID]: Du kan justere Set ID (tv-apparat-id) og vælge det ønskede skærm-id-nummer i en speciel menu. Justeringsområdet er 1-99. Når du vælger 0 i Set ID (Tv-apparat-id), kontrolleres alle de tilsluttede tv-apparater. Tv-apparat-id'et angives som decimal (1-99) i menuen og som hexadecimal (0x0-0x63) i transmissionsprotokollen/den modtagende protokol.
• [DATA]: Til afsendelse af kommandodata. Send FF-data for at læse status for kommandoen.
* [Cr]: Vognretur. ASCII-kode 0x0D
* [ ]: ASCII-kode for mellemrum (0x20)

OK-bekræftelse

[Command2][ ][Set ID][ ][OK][Data][x]

* Skærmen transmitterer ACK (Bekræftelse) baseret på dette format, når den modtager normale data. De aktuelle statusdata vises på dette tidspunkt, hvis dataene kan læses. Hvis dataene er i skrivetilstand, returneres dataene for pc'en.

Fejlbekræftelse

[Command2][ ][Set ID][ ][NG][Data][x]

* Skærmen transmitterer ACK (Bekræftelse) baseret på dette format, när den modtager afvigende data fra ikke-funktionsdygtige funktioner eller kommunikationsfejl.

Installation af ekstern kontrolenhed ; RS-232C (alternativ)

For at tænde/slukke tv-apparatet.

Transmission

[k][a][ ][Set ID][ ][Data][Cr]

Data 0 : Sluk 1 : Tænd

Bekræftelse

[a][ ][Set ID][ ][OK][Data][x]

For at få vist tænd-/sluk-funktionen.

Transmission

[k][a][ ][Set ID][ ][FF][Cr]

Bekræftelse

[a][ ][Set ID][ ][OK][Data][x]

02. Valg af indgang (Kommando:b) (Hovedskærmbilledeindgang)

For at få vist indgangskilde for tv-apparatet. Du kan også vælge en indgangskilde vha. knappen TV/VIDEO på fjernbetjeningen til tv-apparatet.

Transmission

[k][b][ ][Set ID][ ][Data][Cr]
Data 10 : TV	40	: Komponent 1 eller
20 : AV1 eller AV		Komponent
21 : AV2 (alternativ)	41	: Komponent 2 (alternativ)
30 : S-Video	60	: PC

Bekræftelse

[b][ ][Set ID][ ][OK][Data][x]

03. Formatforhold (Kommando:c) (Hovedskærmbilledformat)

For at justere skærmbilledformatet. Du kan også justere skærmbilledformatet vha. knappen ARC (Formatjustering) på fjembetjeningen eller i menuen Screen (Skærm).

Transmission

[k][c][ ][Set ID][ ][Data][Cr]
Data 0 : Normalt skærmbillede (4:3)	3 : Zoom
1 : Bredformat (16:9)	4 : Auto
2 : 14:9

* I PC-tilstand er kun skærmformatforholdene 16:9 og 4:3 tilgængelige.

Bekræftelse

[c][ ][Set ID][ ][OK][Data][x]

04. Slå skærmbilledet fra (Kommando:d)

For at aktivere/deaktivere funktionen til at slå skæmbilledet fra. Transmission

[k][d][ ][Set ID][ ][Data][Cr]

Data 0 : Deaktiver funktionen til at slå skæmbilledet fra (Billede) 1 : Aktiver funktionen til at slå skæmbilledet fra (Intet billede)

Bekræftelse

[d][ ][Set ID][ ][OK][Data][x]

05. Slå lyden fra (Kommando:e)

For at aktivere/deaktivere funktionen til at slå lyden til/fra. Du kan også betjene denne funktion vha. knappen MUTE (Slå lyden fra) på fjernbetjeningen.

Transmission

[k][e][ ][Set ID][ ][Data][Cr]

Data 0 : Deaktiver funktionen til at slå lyden fra (Lyd) 1 : Aktiver funktionen til at slå lyden fra (Ingen lyd)

Bekræftelse

[e][ ][Set ID][ ][OK][Data][x]

06. Lydstyrke (Kommando:f)

For at justere lydstyrken. Du kan også justere lydstyrken vha. lydstyrkeknapperne på fjernbetjeningen.

Transmission

[k][f][ ][Set ID][ ][Data][Cr]

Data Min.: 0 \~ Maks.: 64

- Se "Mapping af rigtige data 1" som vist nedenfor.

Bekræftelse

[f][ ][Set ID][ ][OK][Data][x]

07. Kontrast (Kommando:g)

For at justere skærmbilledkontrasten. Du kan også justere kontrasten i menuen Picture (Billede).

Transmission

[k][g][ ][Set ID][ ][Data][Cr]

Data Min.: 0 \~ Maks.: 64

- Se "Mapping af rigtige data 1" som vist nedenfor.

Bekræftelse

[g][ ][Set ID][ ][OK][Data][x]

08. Lysstyrke (Kommando:h)

For at justere skærmbilledlysstyrken. Du kan også justere lysstyrken i menuen Picture (Billede).

Transmission

[k][h][ ][Set ID][ ][Data][Cr]

Data Min.: 0 \~ Maks.: 64

- Se "Mapping af rigtige data 1" som vist nedenfor.

Bekræftelse

[h][ ][Set ID][ ][OK][Data][x]

* Mapping af rigtige data 1

Installation af ekstern kontrolenhed ; RS-232C (alternativ)

09. Farve (Kommando:i)

For at justere skæmbilledfarven. Du kan også justere farven i menuen Picture (Billede).

Transmission

[k][i][ ][Set ID][ ][Data][Cr]

Data Min.: 0 \~ Maks.: 64

• Se Mapping af rigtige data 1. Se side 33.

Bekræftelse

[i][ ][Set ID][ ][OK][Data][x]

For at justere skæmbilledtoningen. (Kun NTSC M-indgang) Du kan også justere toningen i menuen Picture (Billede).

Transmission

[k][j][ ][Set ID][ ][Data][Cr]

For at justere skarpheden af skæmbilledet. Du kan også justere skarpheden i menuen Picture (Billede).

Transmission

[k][k][ ][Set ID][ ][Data][Cr]

Data Min.: 0 \~ Maks.: 64

• Se Mapping af rigtige data 1. Se side 33..

Bekræftelse

[k][ ][Set ID][ ][OK][Data][x]

12. Valg af visning på skærmen (Kommando:I)

For at vælge visning på skærmen af funktionen til at slå lyden til/fra.

Transmission

[k][l][ ][Set ID][ ][Data][Cr]

Data 0: Visning på skærmen af funktionen til at slå lyden til 1: Visning på skærmen af funktionen til at slå lyden fra

Bekræftelse

[1][ ][Set ID][ ][OK][Data][x]

13. Tastaturlås (Kommando:m)

For at låse fjernbetjeningen og knapperne på tv-frontpanelet.

Transmission

[k][m][ ][Set ID][ ][Data][Cr]

- Hvis du ikke bruger fjernbetjeningen og knapperne på tvfrontpanelet, kan du bruge denne funktion. Når hovedafbryderen slås til/fra, deaktiveres fjernbetjeningslåsen.

14. Balance (Kommando:t)

▶ For at justere balancen.

Transmission

[k][t][ ][Set ID][ ][Data][Cr]

Data Min.: 0 \~ Maks.: 64 (send via Hexadecimal-kode)

Bekræftelse

[t][ ][Set ID][ ][OK][Data][x]

15. Finindstillingskommando (Kommando:m a)

Checkliste til fejlfinding

Symptoms

Kontroller følgende punkter, og prøv at justere dem

Hovedstrømforsyningen (tilkoblet og tændt)

Er fjernsynet tændt?

Prøv en anden kanal (svagt signal)

Er der er lokale forstyrrelser?

Juster kontrasten

Juster lysstyrken

Juster farverne

Juster lydstyrken

Kontroller batterierne i fjernkontrollen

Kontroller Audio/Video-indgangene (kun videooptager)

Autokonfiguration eller juster H/V position

Autokonfiguration eller juster Opdateringsfrekvens

Autokonfiguration eller juster Opdateringsfrekvens fase

Er signal kablet tilsluttet eller løs?

LG
