Produkttype	Farve-tv med fladskærm FD Trinitron
Mærke	Sony
Model	KV-32LS60E
Skærmstørrelse	32 tommer (ca. 82 cm diagonal)
Dimensioner (B x H x D)	892 x 565 x 584 mm
Vægt	Ca. 62,2 kg
Strømforbrug	130 W (normal tilstand), 0,3 W (standby)
Strømforsyning	220-240 V AC, 50 Hz
Tv-system	B/G/H, D/K (afhængigt af land)
Farvsystem	PAL, SECAM, NTSC 3.58/4.43 (kun videoindgang)
Kanaldækning	VHF E2-E12, UHF E21-E69, CATV S1-S20, HYPER S21-S41, D/K R1-R12, R21-R69
Lydudgang	2 x 20 W (musik-effekt), 2 x 10 W (RMS), woofer 30 W (musik) / 15 W (RMS)
Hovedfunktioner	100 Hz billede, Teletext/Fastext/TOPtext (250 sider), Smartlink, Dolby Virtual, BBE, Autoformat, ACI
Indgange/udgange	3 Euroconektorer 21 ben (inkl. RGB, S-Video, Smartlink), frontindgange S-Video, video og lyd RCA, lydudgang RCA, hovedtelefoner
Rengøring	Blød klud let fugtet; brug ikke slibende rengøringsmidler. Tag stikket ud før rengøring.
Sikkerhed	Åbn ikke bagdækslet; udsæt ikke for regn/fugt; efterlad mindst 10 cm ventilationsplads; bloker ikke åbninger.
Medfølgende tilbehør	Fjernbetjening RM-932, 2 IEC-batterier

Ofte stillede spørgsmål - KV-32LS60E SONY

Hvordan udfører jeg automatisk kanalsøgning for første gang?

Tænd tv'et, vælg sprog og land i startmenuerne, vælg derefter Start automatisk søgning og tryk OK. Tv'et søger og gemmer alle tilgængelige kanaler.

Hvad gør jeg, hvis billedet er skævt?

Gå til menuen Detaljeret opsætning og vælg Billedrotation. Justér mellem -5 og +5 for at korrigere hældning på grund af jordmagnetisme.

Hvordan tilslutter jeg en video- eller DVD-afspiller til tv'et?

Brug et Euroconektorkabel for bedste kvalitet. Tilslut til Euroconektor 3/3 (Smartlink). Hvis ikke muligt, indstil kanalen manuelt i menuen Manuel søgning.

Hvorfor er der ingen lyd, men billedet ser fint ud?

Tryk på knappen Lyd slået fra på fjernbetjeningen for at genaktivere lyden. Kontrollér, at Tv-højttalere er indstillet til Ja i menuen Detaljeret opsætning, og at hovedtelefoner ikke er tilsluttet.

Hvordan konfigurerer jeg fjernbetjeningen til at styre en DVD- eller videoafspiller af et andet mærke?

Tryk på Enhedsvælger, indtil grønt lys er på DVD eller VCR. Hold knappen gul nede, indtil lyset blinker, og indtast derefter den trecifrede kode fra tabellen i manualen.

Hvad gør jeg, hvis tekstdatavisningen viser forkerte tegn?

I menuen Opsætning skal du vælge Sprog/Land og sikre dig, at det valgte land er korrekt for tekstdatasignalet.

Hvordan aktiverer jeg automatisk slukning?

I menuen Timer skal du vælge Auto sluk og vælge et tidsinterval (op til 4 timer). Tv'et slukker automatisk, når tiden er gået.

Er det muligt at høre tv-lyd via et eksternt anlæg?

Ja, tilslut anlægget til tv'ets lydudgang RCA (ven./høj.). I Detaljeret opsætning skal du indstille Tv-højttalere til Nej.

Hvordan mærker jeg kanaler med brugerdefinerede navne?

I menuen Opsætning skal du vælge Programnavn. Vælg programnummeret, og tildel derefter op til 5 tegn ved hjælp af knapperne på fjernbetjeningen.

Hvad gør jeg, hvis fjernbetjeningen ikke virker?

Kontrollér, at Enhedsvælger er i den rigtige position (TV, DVD eller VCR). Skift batterier, og hvis du styrer et eksternt udstyr, indtast konfigurationskoden igen.

BRUGSANVISNING KV-32LS60E SONY

Inden du begynder at bruge TV-apparatet, bør du læse denne vejledning grundigt og opbevare den med henblik på senere anvendelser.

- Anvendte tegn i nærværende vejledning:

- Vigtig information.

• Information vedr. funktionen.

- 1,2... Rækkefølge for instruksernes udførelse.

- De skyggebelagte knapper på fjernbetjeningen angiver de knapper, man skal trykke på for at udføre de forskellige instrukser.

- Information vedrørende resultatet for instrukserne.

Indholdsfortegnelse

Introduktion....3

Sikkerhedsregler....4

Beskrivelse

Beskrivelse af knapperne på fjernbetjeningen....5

Beskrivelse af TV-apparatets knapper ....6

Installering

Isætning af batterier i fjernbetjeningen ....6

Tilslutning af antenne og video 6

Igangsætning for første gang

Tænd for TV-apparatet og automatisk program-indstilling 7

Menusystem

Introduktion og håndtering af menusystemet....9

Menu-vejledning:

Billedjustering....9

Lydjustering 10

Automatisk sluk....11

Sprog/Land....11

Automatisk program-indstilling....11

Billedhældning....16

Tekst-TV....17

Yderligere oplysninger

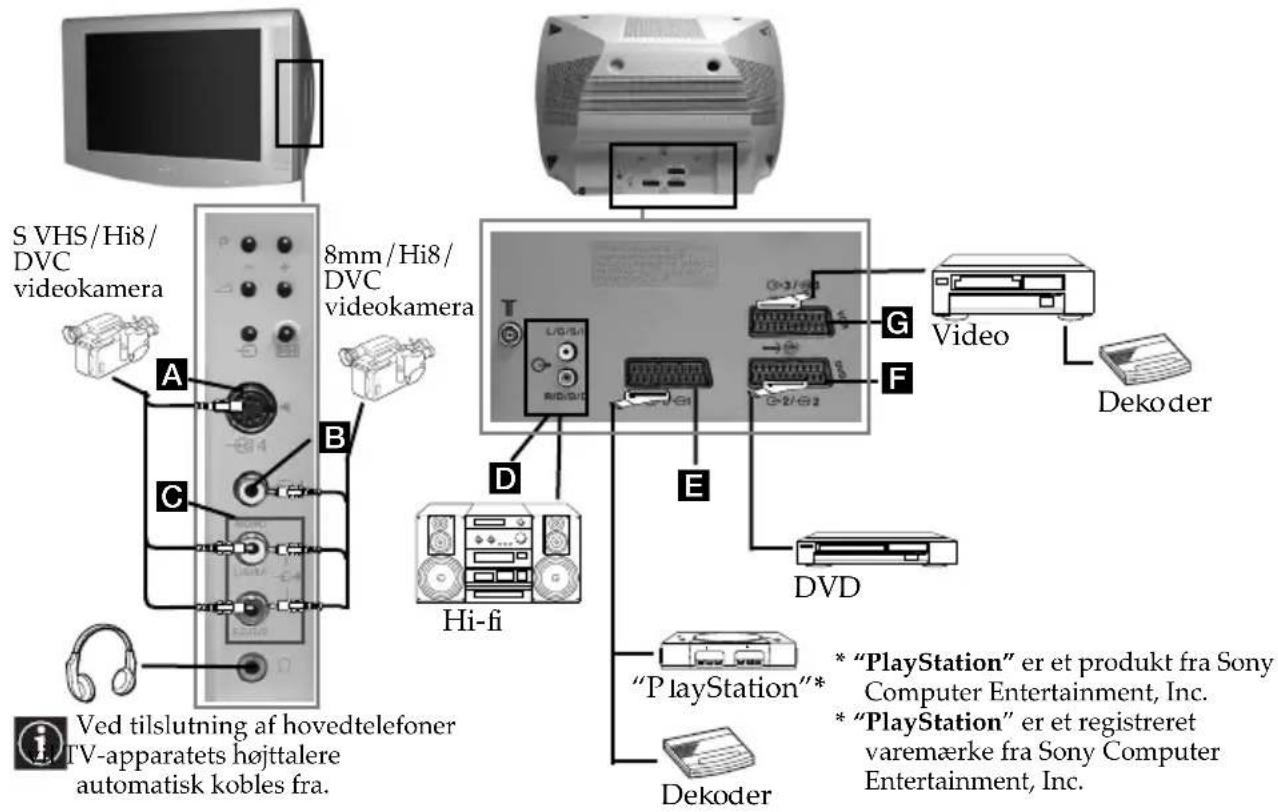

Tilslutning af tilbehør 18

Handtering af tilbehør 19

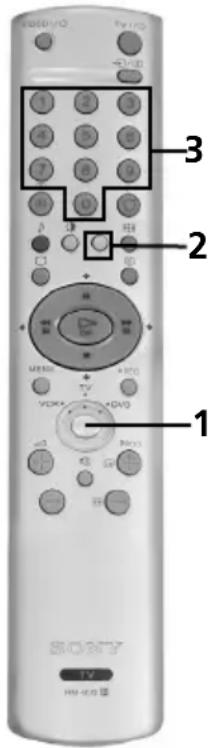

Konfigurering af fjernbetjeningen til en DVD eller en video....20

Specifikationer 21

Fejlfinding....22

Sikkerhedsregler

Dette apparat er beregnet til tilslutning til lysnettet med en spænding på 220 - 240 V. Tilslut ikke for mange apparater til samme kontakt med risiko for overbelastning.	Anvendes produktet ikke i længere tid, anbefales det at slukke på apparatets hovedafbryder af miljø- og sikkerhedsmæssige årsager.	Stik aldrig genstande ind gennem apparatets ventilationshuller, da det kan resultere i elektrisk stød. Placer aldrig væskefyldte genstande på apparatet. Er der trængt væske ind i produktet, tænd da aldrig for apparatet, men kontakt omgående din forhandler.
Adskil aldrig apparatet. Dette må kun gøres af autoriseret personale.	Af sikkerhedsmæssige grunde rør aldrig apparatet, dets net- eller antenneledning under tordenvejr.	Udsæt aldrig apparatet for direkte regnvejr og placer det aldrig i fugtige omgivelser.
Sørg altid for god ventilation omkring apparatet. Der bør altid være mindst 10 cm luft rundt om hele apparatet.	Placer aldrig apparatet i varme, fugtige, meget støvede omgivelser eller på steder, hvor det kan blive udsat for vibrationer.	Placer aldrig brandbare genstande eller brændende sterinlys på eller nær apparatet.
Rengør apparatet med en blød og let fugtig klud og anvend ikke rengøringsprodukter, der indeholder opløsnings-eller slibemidler. Sørg for ikke at ridse skærmen. Sluk altid apparatet helt under rengøring ved at trække netledningen ud.	Træk aldrig netledningen ud ved at hive i selve ledningen. Træk altid i netstikket.	Placer aldrig tunge genstande oven på netledningen. Vi anbefaler at evt. overskydende ledning oprulles, på de dertil indrettede holdere på bagsiden af produktet.
Placer altid apparatet på et solidt og stabilt underlag. Stil aldrig apparatet på siden eller fronten.	Træk netstikket ud før apparatet forsigtigt flyttes. Undgå ujævne overflader eller voldsom behandling. Har apparatet været tabt eller skadet på anden måde, skal det straks efterses af autoriseret personale.	Tildæk aldrig apparatets ventilationshuller med gardiner eller aviser, da dette kan medføre overophedning.

Beskrivelse af knapperne på fjernbetjeningen

19 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC VCC+VCC+VCC

① Midlertidig slukning for TV:

Tryk her for at slukke midlertidigt for TV (indikatoren for ventefunktion vil lyse). Tryk pany for at tænde for TV. Til besparelse af energi anbefales det at slukke fuldstændigt for TV, når det ikke er i brug.

Hvis der i 15 minutter ikke er noget TV-signal eller man ikke trykker på nogen knap, vil TV automatisk gå til indstillingen for midlertidig slukning (standby).

② Valg af indgangskilde: Tryk her gentagne gange, indtil tegnet for den ønskede indgangskilde kommer frem på skærmen.

③ Valg af program: Hvis Media Selector er indstillet på TV eller VCR (video), trykkes der for at vælge kanaler. For programnumre med to cifre trykkes der på andet ciffer i mindre end 2,5 sekunder.

④ a) Såfremt Media Selector er sat i positionen TV:

Hvis man anvender en Sony video til programnumre med to cifre, f.eks. 23, trykkes der først -/-- og dernæst på tasterne 2 og 3.

⑤ Denne knap virker kun for tekst-TV.

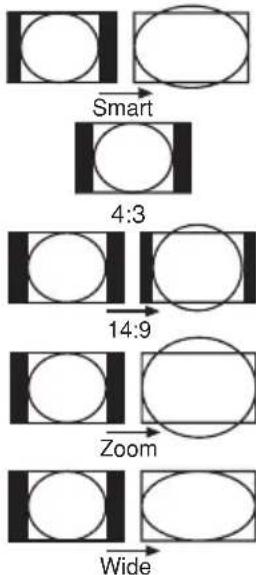

⑥ Valg af billedets format: Tryk her gentagne gange for at skifte skærmformat. Til yderligere information kan man slå op i afsnittet "Auto opsætning" på side 14.

⑦ Valg af Tekst-TV: Tryk her for at se tekst-TV.

⑧ a) Såfremt Media Selector er sat i positionen TV:

• Når MENU er aktiveret, benyttes disse knapper til at bevæge sig rundt i menu-systemet. Til yderligere information kan man slå op i kapitlet "Introduktion og håndtering af menusystemet" på side 9.
• Når MENU ikke er aktiveret, trykkes der OK for at se den generelle oversigt over de indstillede kanaler. Vælg kanalen (TV-stationen) ved at trykke eller, og tryk derefter igen OK for at se den valgte kanal.

b) Såfremt Media Selector er sat i positionen VCR (video) eller

DVD: Benyt disse knapper for at kontrollere de vigtigste funktioner for video eller DVD.

⑨ Knap til optagelse: Hvis Media Selector befinder sig i positionen VCR (video), trykkes der på denne knap for at optage programmer.
10 Media Selector: Med denne fjernbetjening kan du kontrollere ikke alene TV-apparatet, men også din DVD's eller videos vigtigste funktioner. Tænd for det udstyr, du ønsker at styre, og tryk efterfølgende på denne knap gentagne gange for at vælge DVD, TV eller VCR (for videoen). Der vil et øjeblik tænde et grønt lys i den valgte position.

Inden dû første gang vil bruge denne fjernbetjening til at styre en DVD eller en video, skal du indstille dens koder til det andet udstyr. Slå dertil op i kapitlet "Konfigurering af fjernbetjeningen til en DVD eller en video" på side 20.

⑪ Valg af program: Tryk for at vælge program.
⑫ Dæmpning af lyden: Tryk her for at dæmpe lyden. Tryk pány for at fą den tilbage.
⑬ Justering af lydstyrke: Tryk her for at justere lydstyrken for TV.
14 Aktivering af menu-systemet: Tryk her for at se menuen på skærmen. Tryk påny for at afbryde og se normal TV-skærm.
⑮ Valg af TV-funktion: Tryk her for at afbryde for tekst-TV eller video-indgang.
16 Valg af lydeffekt: Tryk på denne knap gentagne gange for at ændre lydeffekt.
⑰ Valg af indstilling for billede: Tryk her gentagne gange for at skifte billedindstilling.
18 Visning af information på skærmen: Tryk her for at vise alle informationerne på skærmen. Tryk påny for at annullere.
19 Tænd/Sluk af video eller DVD: Tryk her for at tænde eller slukke for video eller DVD.

Ud over TV-funktionerne benyttes alle farveknapperne også til tekst-TV funktioner. Til yderligere information kan man slå op i kapitlet "Tekst-TV" i nærværende brugervejledning.

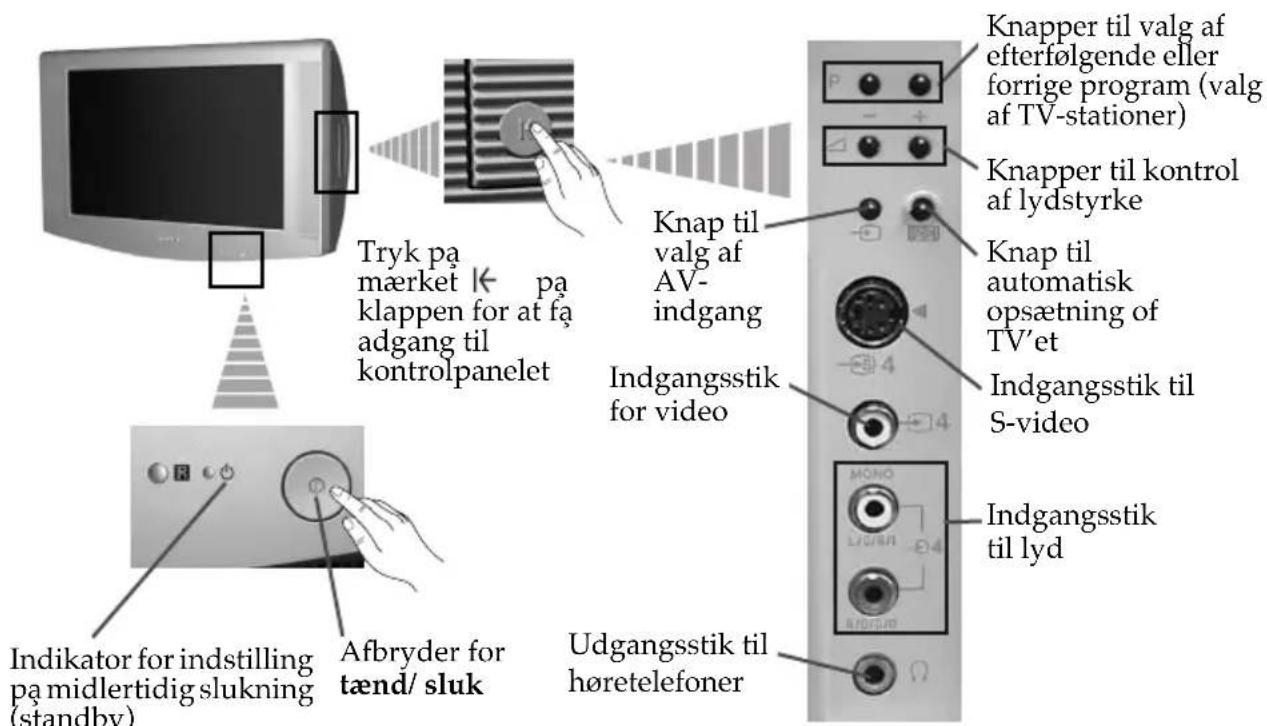

Beskrivelse af TV-apparatets knapper

Tryk på mærket på klappen for at få adgang til kontrolpanelet Knap til valg af AV-indgang Indgangsstik for video Knapper til valg af efterfølgende eller forrige program (valg af TV-stationer) Knapper til kontrol af lydstyrke Knap til automatisk opsætning of TV'et Indgangsstik til S-video Indgangsstik til lyd Indikator for indstilling på midlertidig slukning (standby) Afbryder for tænd/ sluk Udgangsstik til høretelefoner

Isætning af batterier i fjernbetjeningen

Sørg for at anbringe de medfølgende batterier med korrekt polaritet.

Vær hensynsfuld over for miljøet og læg brugte batterier i dertil beregnede containere

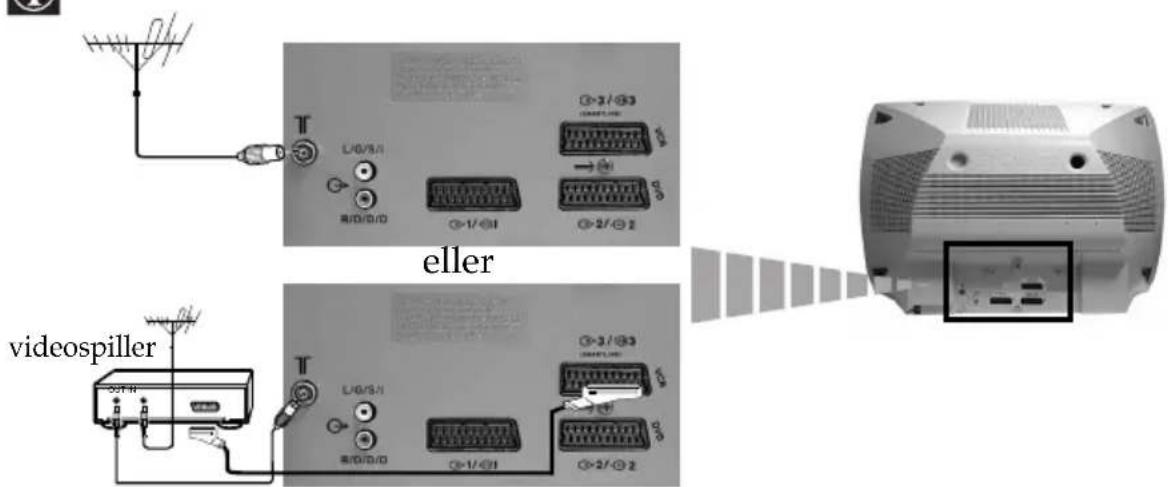

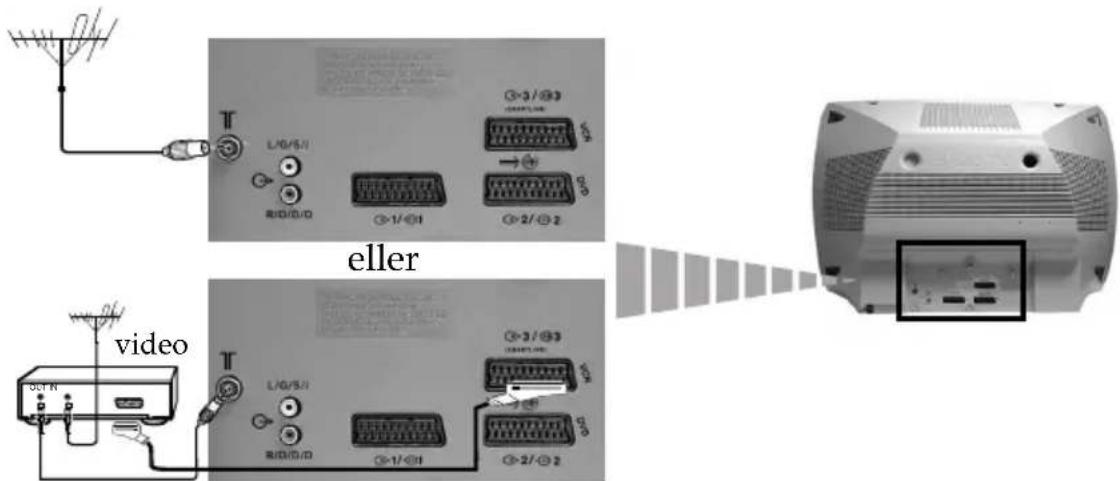

Tilslutning af antenne og video

Der leveres ikke forbinderledninger.

eller video L/6/5/1 R10/10/1 L/6/5/1 R10/10/1 L-1/1-1 R-2/2-2 L-1/1-1 R-2/2-2 L-3/3 R40/40/40 R-3/3-3 R40/40/40 R-3/3-3 R40/40/40 R-3/3-3 R40/40/40

Scartkabel er ekstra tilbehør.

Til yderligere information vedrørende tilslutning af video kan man slå op i kapitlet "Tilslutning af tilbehør" i nærværende vejledning.

Tænd for TV-apparatet og automatisk program-indstilling

Første gang, der tændes for TV-apparatet, vil der komme nogle menu-sekvenser til syne på skærmen, hvorigennem man kan: 1) vælge sproget for menuerne, 2) vælge landet, hvor apparatet ønskes anvendt, 3) justere billedhældning 4) søge og automatisk lagre alle til rådighed værende kanaler (TV-stationer) og 5) ændre rækkefølgen, hvori kanalerne (TV-stationerne) kommer til syne på skærmen.

Hvis man imidlertid på et senere tidspunkt skal foretage ændring i disse indstillinger, kan det gøres ved at foretage det tilsvarende valg i (menuen Opsætning) eller ved at trykke på knap fornyet TV-start.

1 TV-apparatets netstik stikkes i stikdåsen (220-240 V, 50 Hz). Når TV-apparatet tilsluttes for første gang, vil det automatisk tænde. Hvis det ikke skulle være tilfældet, trykkes der på knappen for tænding/slukning foran på TV-apparatet for at tænde for det. Første gang der tændes for TV-apparatet, vil menuen Language (Sprog) automatisk komme til syne på skærmen.

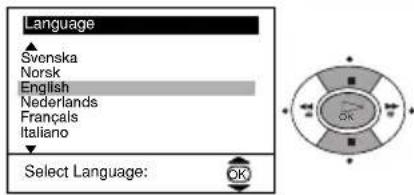

2Man trykker på fjernbetjeningens knap eller for at vælge det ønskede sprog, og derefter trykkes der på knappen OK for at bekræfte valget. Fra det øjeblik vil alle menuer komme frem i det valgte sprog.

Language Svenska Norsk English Nederlands Français Italiano Select Language: OK

3 Menuen Land vil automatisk komme frem på skærmen. Der trykkes på knap eller for atvælge landet, hvor TV-apparatet ønskes anvendt, og derefter trykkes der på knappen OK for at bekræfte valget.

Land Sverige Norge Italia Deutschland Österreich Vælg land: OK

Hvis der i listen ikke er medtaget det land, hvor TV-apparatets skal benyttes, vælges der “-” i stedet for et land.

4 Grundet jordmagnetismen er det muligt, at billedet hælder en smule. Med menuen Billed rotation kan man genindstille billedet, safremt nødvendigt.

a) Hvis det ikke skulle være nødvendigt, trykkes der eller før at vælge Ikke nødvendig og så trykkes der OK.

b) Om nødvendigt trykkes der eller for atvælge Juster nu og så trykkes der OK. Efterfølgende rettes der på billedhældningen, idet der foretages justering mellem -5 og +5 ved at trykke eller. Endelig trykkes der OK for lagring.

Hvis billedet hælder juster billedhældning Ikke nødvendig Juster nu

fortsætter...

5 Menuen for automatisk tuning kommer frem på skærmen i det valgte sprog. Der trykkes på knappen OK for at vælge Ja.

Önsker du at starte automatisk tuning? Ja Nej

6 TV-apparatet begynder at foretage automatisk program-indstilling og lagring af alle de kanaler (TV-stationer), der er til rådighed.

Denne proces kan vare i nogle minutter. Man bør væt tålmodig og ikke trykke på nogen knap, mens program-indstillingen varer, for i modsat fald fuldendes processen ikke.

Auto prgr.-indstilling Program: 01 Kanal: C21 Søger...

I me lande er det tv-stationen, der automatisk opretter alle kanaler (ACI-system). I så fald sender selve stationen en menu, hvori man skal vælge ens by ved at trykke på knappen eller samOK for at lagre kanalerne.

Hvis TV-apparatet ikke har kunnet finde nogen kanal (TV-station) efter at have udført automatisk programindstilling, vil der på skærmen fremkomme en meddelelse om at tilslutte antennen. Tilslut antennen således som anvist på side 6 i nærværende vejledning og tryk på OK. Proceduren for automatisk programindstilling genoptages.

Ingen kanal fundet Tilslut antenne Bekræft OK

7 TV-apparatet én gang har program-indstillet og lagret alle kanalerne (TV-stationerne), kommer menuen Programsortering automatisk til syne, hvormed man kan ændre rækkefølgen, i hvilken kanalerne kommer frem på skærmen.

a) Hvis man ikke ønsker at ændre kanalernes rækkefølge, går man til trin 8.

Programsortering Program: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 Vælg kanal: Afslut: MENU OK

b) Hvis man ønsker at ændre kanalernes rækkefølge:

1 Der trykkes på knap eller for atvælge programnummeret med kanalen (TV-stationen), for hvilken man ønsker at ændre position, og derefter trykkes der på.

Programsortering Program: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 05 C27 Vælg ny position: Aflut: MENU

2 Der trykkes på eller for avælge det nye programnummer, hvori den valgte kanal (TV-station) ønskes lagret, og derefter trykkes der på.

3 Trin b) 1 og b) 2 gentages, hvis man ønsker at omsortere andre TV-kanaler.

8 Man trykker på knappen MENU for at vende tilbage til normal TV-skærm.

MENU

TV-apparatet er klart til at fungere

Introduktion og håndtering af menusystemet

Nærværende TV-apparat benytter et menusystem med henblik på at vejlede bruger de forskellige operationer. Man benytter følgende knapper på fjernbetjeningen for at bevæge sig rundt i menuerne:

2 • For at fremhæve den ønskede menu eller valg trykkes der på ♦ eller ♦.

• For at gå ind i den valgte menu eller valg trykker man på.
• For at vende tilbage til den forrige menu eller valg trykkes der på .
• For at ændre justeringerne i den valgte menu-option trykkes der på

- For at bekræfte eller lagre valget trykkes der på OK.

3 Man trykker på knappen MENU for at vende tilbage til normal TV-skærm.

MENU

Menu-vejledning

Billedjustering Funktion: Bruger Kontrast Lys Farvemætning Skarphed Farvebalance Normalindst. Billedjustering Funktion: Bruger Kontrast Lys Farvemætning Skarphed Farvebalance Normalindst.

Billedjustering

Med menuen "Billedjustering" kan man ændre billedets justeringer.

Dertil foretages følgende: efter at have valgt menu-optionen, der ønskes ændret, trykker man på. Efterfølgende trykker man

gentagne gange på ♦ / ♠ / ♦ eller før at ændre justeringen, og endelig trykker man OK for lagring.

Med denne menu kan man ligeledes ændre billed-funktionen afhængigt af programmet, man er ved at se:

Live (for direkte tv udsendelser, DVD og Digital Set Top Box).
Bruger (til individuelle ønsker).
↓ Film (til film).

• Lysstyrke, Farvemætning og Skarphed kan kun ændres, hvis billed-funktionen er blevet valgt i "Bruger".
• Farvebalance er kun til rådighed for farvesystemet NTSC (f.eks. videobånd fra USA).
• Til genoprettelse af de fabriksjusterede billeder vælges Normalindstilling og man trykker OK.

fortsætter...

Med menuen "Lydjustering" kan man ændre lydindstillingen.

Dertil går man frem som følger: efter at have valgt optionen, som ønskes ændret, trykkes der på. Efterfølgende trykkes der gentagne gange på eller for at ændre indstillingen, og endelig trykkes der OK for lagring.

Effekt

↓ Naturlig:

Fremhæver lydens klarhed, detalje og tilstedeværelse via systemet "BBE High Definition Sound system"*.

↓ Dynamisk:

"BBE High Definition Sound system"* forstærker lydens klarhed og tilstedeværelse, således at der frembringes tydeligere klang og mere levende musik.

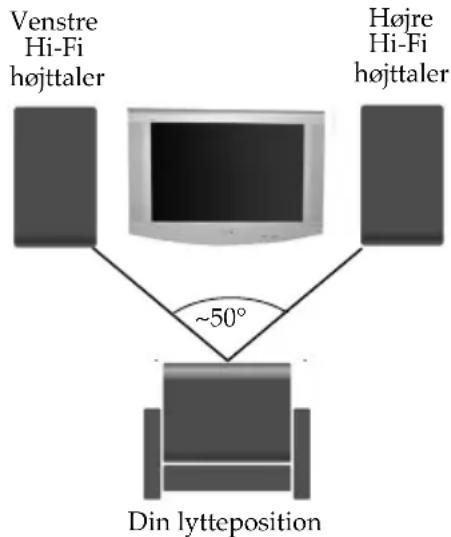

Dolby**Virtual: Simulerer lydeffekten "Dolby Surround Pro Logic".

Fra: Uden specielle lydeffekter.

Diskant Lavere Hojere

Bas Lavere Højere

Balance → ← Venstre → Højre

Normalindst. OK Genopretter de fra fabrikken forud indstillede lydniveauer.

To-kanal lyd → • Til stereo-udsendelser:

Mono.

↓ Stereo.

- Til tosprogede udsendelser:

Mono (til mono-kanal, hvis en sadan er til rædighed).

A (til kanal 1).

↓ B (til kanal 2).

Auto volume

Fra: Lydstyrken varierer afhængigt af sendesignalet.

Til: Lydstyrken holder sig uændret uafhængigt af sendesignalet (f.eks. ved reklameindslag).

• Hvis du lytter til TV via hovedtelefonerne, vil optionen "Effekt" automatisk skifte til indstillingen "Fra".
• Hvis du sætter "Effekt" til "Dolby Virtual", skifter "Auto volume" automatisk til "Fra" og omvendt.

**Dette TV-apparat er designet til at oprette lydeffekten "Dolby Surround", som kun med TV-apparatets to højttalere simulerer lyden fra fire højttalere, forudsat at audiosignalet fra sendestationen er "Dolby Surround". Derudover kan lydeffekten også forbedres ved at tilslutte en ekstern forstærker. Til yderligere information kan man slå op i kapitlet "Tilslutning af et eksternt audioudstyr" på side 19.

Via optionen "Aut. Slukning" i menuen Timer" kan man vælge et tidsrum, efter hvilken TV-apparatet automatisk går i standby.

Dertil foretages følgende: efter at have valgt menu-optionen trykker man. .Efterfølgende trykkes der eller for avælge tidsrummet (højst 4 timer).

• Hvis man, mens man ser TV, ønsker at se tiden, der er tilbage til slukning, trykker man på knap
• Et minut inden TV-apparatet går i funktionen for midlertidig slukning, vil den resterende tid vises på skærmen.

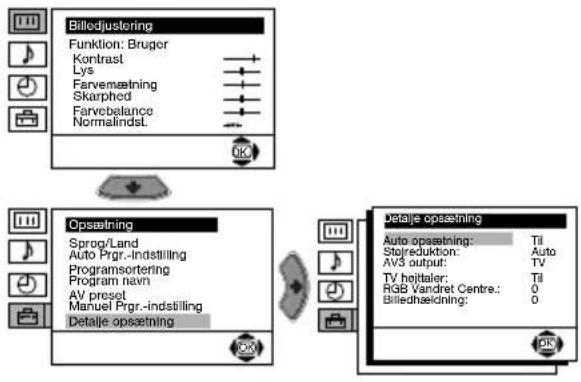

Billedjustering Funktion: Bruger Kontrast Lys Farvemætning Skarphed Farvebalance Normalindst.

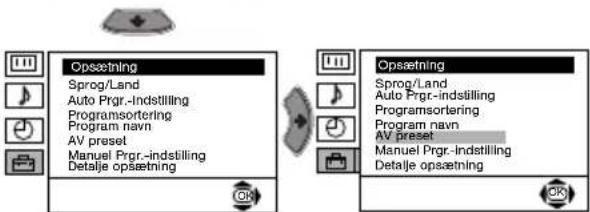

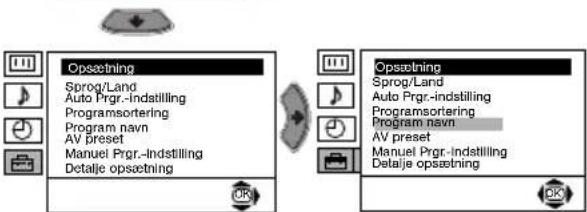

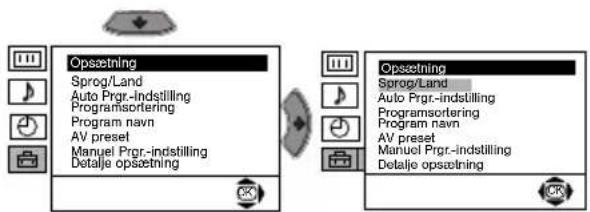

Opsetning Sprcg/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detalje opsetning Opsetning Sprcg/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detalje opsetning

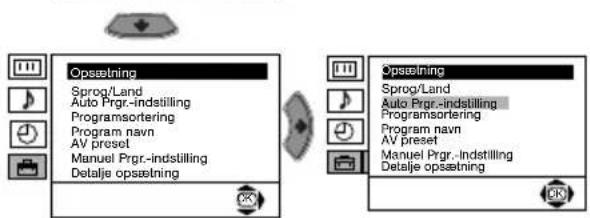

SPROG/LAND

Via optionen "Sprog/Land" i menuen "Opsætning" kan man vælge på hvilket sprog, menuerne skal komme frem på skærmen. Man kan ligeledes vælge landet, hvor TV-apparatet ønskes anvendt.

Dertil foretages følgende: efter at have valgt menu-optionen trykker man, hvorefter man går frem nøjagtigt som angivet i kapitlet "Tænd for TV-apparatet og automatisk program-indstilling", trin 2 og 3 på side 7.

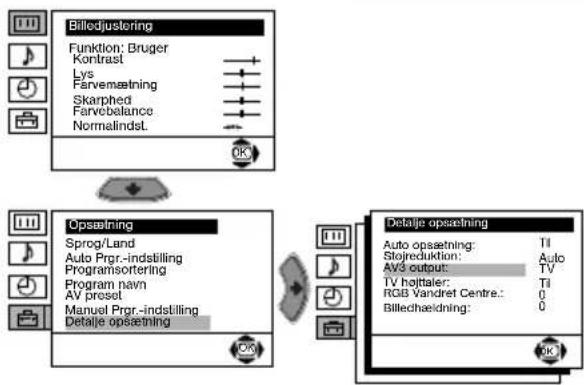

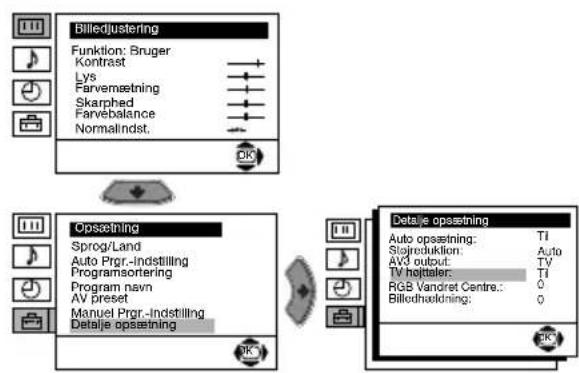

Billedjustering Funktion: Bruger Kontrast Lys Farvemætning Skarphed Farvebalance Normalindst.

Opsetning Sprog/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detalje opsetning Opsetning Sprog/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detalje opsetning

AUTOMATISK PROGRAM-INDSTILLING

Med optionen "Aut. prgr.-indstilling" i menuen "Opsætning" kan man fæ TV-apparatet til søge og lagre alle de kanaler (TV-stationer), der er til rødighed.

Dertil foretages følgende: efter at have valgt menu-optionen trykkes der , hvorefter man går frem nøjagtigt som angivet i kapitlet "Tænd for TV-apparetet og automatisk program-indstilling", trin 5 og 6 på side 7.

fortsætter...

Opsætning Sprog/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detajle opsætning Opætning Sprog/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detajle opsætning

PROGRAMSORTERING

Med optionen "Programsortering" i menuen "Opsætning" kan man ændre rækkefølgen, i hvilken kanalerne (TV-stationern) kommer til syne på skærmen.

Dertil foretages følgende: efter at have valgt menu-optionen trykkes der , ♦vorefter man går frem nøjagtigt som angivet i kapitlet "Tænd for TV-apparatet og automatisk program-indstilling", trin 7 b) på side 7.

Billedjustering Funktion: Bruger Kontrast Lys Farvemaatning Skarphed Farvebalance Normalindst

Opsetning Sprog/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detajte opsetning Opsetning Sprog/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detajte opsetning

PROGRAM NAVN

Med optionen "Program navn" i menuen "Opsætning" kan man navngive en kanal med højst fem tegn.

1 Efter at have valgt optionen trykkes der, hvorefter der trykkes efter for atvælge programnummeret, der ønskes navngivet.
2 Tryk. Med det første element fremhævet i kolonnen Navn trykkes der eller for at vælge et bogstav, et tal eller “-” for blankt mellemrum, hvorefter der trykkes før at bekræfte dette tegn. De øvrige fire tegn vælges på samme måde. Endelig trykkes der OK for lagring.

Billedjustering Funktion: Bruger Krontrast Lys Parvemætning Skarphed Farvebalance Normalindst.

Opsetning Sprog/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detajle opsetning Opsetning Sprog/Land Auto Prgr.-indstilling Programsortering Program navn AV preset Manuel Prgr.-indstilling Detajle opsetning

AV PRESET

Med optionen "AV preset" i menuen "Opsætning" kan man navngive et eksternt udstyr, der er tilsluttet dette TV-apparat.

Dertil foretages følgende:

1 Efter at have valgt optionen trykkes der, hvorefter der trykkes eller for a vælge indgangskilden, der ønskes navngivet (AV1, AV2 og AV3 for ekstraudstyr, der er tilsluttet scartstikkene bag på TV-apparatet og AV4 for stikkene foran på apparatet). Efterfølgende trykkes der.

2 I kolonnen "Navn" vil der automatisk komme et forudbestemt navn til syne:

a) Hvis man ønsker at gøre brug af et af de 6 forudbestemte navne (CABLE, GAME, CAM, DVD, VIDEO eller SAT), trykkes der eller for avvælge et af dem, og endelig trykkes der OK for at lagre.
b) Hvis man ønsker at oprette eget navn, vælges Rediger og der trykkes. Efterfølgende, med det første element fremhævet, trykkes der eller for at vælge et bogstav, et tal eller “-” for blankt mellemrum, og der trykkes før at bekræfte dette tegn. De øvrige fire tegn vælges på samme måde, og der afsluttes ved at trykke OK for lagring.

rækkefølge, eller på en video-indgang. Dertil foretages følgende:

1 Efter at have valgt menu-optionen "Manuel Prgr.-indstilling" trykkes der .Med fremhævet tilsynekomst af menu-optionen Program trykkes der , hvorefter der trykkes eller for avvælge program-nummeret (positionen), hvori man ønsker at

stille ind på en TV-station eller på videokanalen (til videokanalen er det tilrådeligt at vælge program-nummer "0"). Tryk.

2 Fehende menu vil komme til syne afhængigt af landet, der er blevet valgt i menuen "Sprog/Land".

Efter at have valgt optionen System trykkes der . Efterfølgende trykkes der eller for at vælge TV-systemet ( B/G for vesteuropæiske lande eller D/K for østeuropæiske lande). Tryk

3 Efter at have valgt menu-optionen Kanal trykkes der ➤, hvorefter der trykkes ➤ eller ➤ for at vælge kanaltype ("C" for jordkanaler eller "S" for kabelkanaler). Tryk ➤. Efterfølgende trykkes der på de nummertasterne til direkte indtastning af kanalnummeret for TV-stationen eller for videokanalens signal. Hvis man ikke kender kanalnummeret, trykkes der eller for at foretage søgning. Når kanalen, der ønskes lagret, er lokaliseret, trykkes der OK to gange.

b) En kanal kan navngives med højst fem tegn.

Dertil foretages følgende: idet menu-optionen Program fremhæves, trykkes der PROG + eller –, indtil programnummeret, der ønskes navngivet, kommer til syne. Når det ses på skærmen, vælges menu-optionen Navn, hvorefter der trykkes . Der trykkes elle

for at vælge et bogstav, et nummer eller “-” til en tom plads, og der trykkes for at bekræfte dette tegn. De øvrige fire tegn vælges på samme måde. Når alle tegnene er valgt, trykkes der OK to gange til lagring.

c) Selv når den automatiske finindstilling (AFT) vedvarende er aktiveret, kan den ligeledes justeres manuelt med henblik på at opnå bedre billedmodtagelse, hvis det skulle komme forvrænget frem.

Dertil foretages følgende: mens man ser en kanal (TV-station), for hvilken man ønsker at foretage finindstilling, vælges menu-optionen AFT, hvorefter der trykkes. Der trykkes eller for ajustere kanalen mellem -15 og +15. Endelig trykkes der OK to gange til lagring.

d) Udeladelse af ikke ønskede programnumre, således at de springes over ved valg med knapperne PROG +/-

Dertil foretages følgende: idet menu-optionen Program fremhæves, trykkes der PROG + eller –, indtil programnummeret, der ønskes udeladt, kommer til syne. Når dette nummer ses på skærmen, vælges menu-optionen Skip, hvorefter der trykkes . Der trykkes eller ♠ for at vælge Ja, og til sidst trykkes der OK to gange til lagring.

Hvis man på et senere tidspunkt ønsker at annullere denne funktion, vælges der igen "Nej" i stedet for "Ja".

e) Se og korrekt optage en kodet kanal, idet der benyttes en dekoder, der er tilsluttet scartstikket 3/3-eller via en video, der er tilsluttet dette scartstik.

Følgende menu vil komme til syne afhængigt af landet, der er blevet valgt i menuen "Sprog/Land".

Dertil foretages følgende: man vælger optionen Dekoder og trykke. Efterfølgende trykkes der eller for at vælge Til. Der afsluttes ved at trykke OK to gange for lagring.

Hvis man på et senere tidspunkt skulle ønske at annullere denne funktion, vælger man igen "Fra" i stedet for "Til".

AUTO OPSÄTNING

Med optionen "Auto opsætning" i menuen "Detalje opsætning" kan TV-apparatet automatisk ændre billedets format.

Dertil går man frem som følger: efter at have valgt optionen trykkes der. Derefter trykkes der eller for avvælge Til (hvis man ønsker, at TV-apparatet automatisk skifter billedformat afhængigt af sendesignalet) eller der vælges Fra (hvis du vil beholde billedformatet efter eget valg). Endelig trykkes der OK for lagring.

Om du har valgt "Til" eller om du har valgt "Fra" i optionen "Auto opsætning", så vil du altid kunne ændre billedets format ved at trykke gentagne gange på knappen på fjernbetjeningen. Du kan vælge mellem følgende formater:

Smart: Wide-Screen gengivelse af 4:3 programmer.

4:3: Almindeligt 4:3 billedformat med visning af fuld billedinformation.

14:9: Kompromis mellen 4:3 og 16:9 billedformat.

Zoom: Wide-Screen format til letterbox-film.

Wide: Til 16:9 Wide-Screen programmer med visning af fuld billedinformation

I "Smart", "Zoom" og "14:9" indstillingerne beskæres billedets øverste og nederste del. Tryk eller for ajustere billedets position på skærmen, f.eks. for at læse undertekster.

Med optionen "Støjreduktion" i menuen "Detalje opsætning" kan man automatisk reducere billedets støj, hvis der er tale om svage TV-signaler.

Dertil foretages følgende: efter at have valgt menu-optionen trykkes der . Efterfølgende trykkes der eller for atvælge Auto, og endelig trykkes der OK til lagring.

Hvis man på et senere tidspunkt ønsker at annullere denne funktion, vælges der igen "Fra" i stedet for "Auto".

fortsætter...

AV3 OUTPUT

Med optionen "AV3 Output" i menuen "Detalje opsætning" kan man vælge udgangskilden for scartstik 3/3 for sæledes fra dette scartstik at kunne optage hvilket som helst signal fra TV-apparatet eller fra et andet eksternt udstyr, der er tilsluttet scartstik 1/1 eller 2/2 eller de forreste stik 4 eller 4 og 4. Hvis din video er udstyret med Smartlink, er denne procedure ikke nødvendig.

Dertil foretages følgende: efter at have valgt optionen trykkes der .•fterfølgende trykkes der eller for a•vælge det ønskede udgangssignal TV, AV1, AV2, AV4, YC4 eller AUTO.

Hvis der vælges "AUTO", vil udgangssignalet altid være det samme som det, der kommer frem på TV-skærmen.

Hvis der er tilsluttet en dekoder til scartstikket 3/3 eller til en video, der er tilsluttet dette scartstik, husk da på ny at vælge AV3-udgangen i "AUTO" eller "TV" til korrekt dekodning.

Billedjustering Funktion: Bruger Kontrast Lys Farvemastning Skarphed Farvebalance Normalindst. OK Opsætning Sprog/Land Auto Prgr.-Indstilling Programsortering Program navn AV preset Manuel Prgr.-Indstilling Deteje opsetning Detailje opsetning Auto opsetning: TI Stojreduktion: Auto AVd output: TV TV holtjaler: TI RGB Vandret Centre: 0 Billedhaaldning: 0 OK

TV-H∅JTTALERE

Med optionen "TV højttaler" i menuen "Detalje opsætning" kan man annullere lyden fra TV-apparatets højttalere for således kun at lytte til det via en ekstern forstærker, der er tilsluttet audio udgangsterminalerne bag på TV-apparatet.

Dertil foretages følgende: efter at have valgt menu-optionen trykkes der . Afterfølgende trykkes der efter for at vælge Fra, og endelig trykkes der OK til lagring.

Hvis man på et senere tidspunkt ønsker at annullere denne funktion, vælges der igen "Til" i stedet for "Fra".

RGB VANDRET CENTRERING

Ved tilslutning af en kilde for RGB-signaler, såsom en "PlayStation", er det muligvis nødvendigt at justere billedets vandrette centrering. I så fald kan det justeres ved at benytte optionen "RGB vandret centre" i menuen "Detalje opsætning".

Dertil foretages følgende: mens man ser et RGB indgangssignal, vælges menu-optionen "RGB Vandret Centre.", og der trykkes. Efterfølgende trykkes der eller for a justere billedets centrering mellem -10 og +10. Endelig trykkes der OK til lagring.

Grundet jordmagnetismen er det muligt, at billedet hælder. I så fald kan det justeres ved at benytte optionen "Billedhældning" i menuen "Detalje opsætning".

Dertil foretages følgende: efter at have valgt menu-optionen trykkes der .Efterfølgende trykkes der eller for ajustere billedets hældning mellem -5 og +5.

Tekst-TV

Tekst-TV er en informationsservice, som sendes af de fleste TV-stationer. Oversigtssiden for tekst-TV service (almindeligvis side 100) giver information om, hvorledes man kan gøre brug af denne service. For at operere inden for tekst-TV anvendes knapperne på fjernbetjeningen, således som det angives på denne side.

Man skal sørge for at anvende en TV-kanal med et stærkt signal, da der i modsat fald ville kunne opstå fejl i tekst-TV.

Efter at have valgt kanalen (TV-stationen), der sender den ønskede tekst-TV service, trykkes der

Valg af en Tekst-TV side:

Indtast de tre cifre for sidenummeret, man ønsker at se, ved at anvende nummertasterne på fjernbetjeningen.

• Hvis man tager fejl, fuldfører man med tre vilkårlige cifre for derefter at indtaste det korrekte sidenummer.
• Hvis sidetællingen ikke standser, er det fordi den ønskede side ikke er til rådighed. I så fald indtastes et andet sidenummer.

Valg af efterfølgende eller forudgående side:

Tryk PROG + ( ) eller PROG - ().

Tekst-TV lægges oven på TV-billedet:

Mens man ser tekst-TV, trykkes der 📊ryk pāny for at gā ud af tekst-TV.

Tilbageholdelse af en side:

Tryk ✦ Tryk pany for at annullere tilbageholdelsen.

Visning af skjult information (f. eks. løsninger på gåder):

Tryk 📊+ Tryk pany for igen at skjule informationen. 📊+

Hvorledes der vælges en underside:

En tekst-tv side kan være sammensat af adskillige undersider. I så fald vil sidenummeret, der vises øverst til venstre på skærmen, skifte fra hvid til grøn og én eller flere pile vil komme til syne ved siden af sidenummeret. Tryk gentagne gange på knapperne eller på fjernbetjeningen for at se den ønskede underside.

For at gå ud af tekst-TV:

Tryk □.

Fastext

Med Fastext kan man få adgang til tekst-TV siderne ved at trykke på en enkelt knap. Når man befinder sig i tekst-TV, og safremt der sendes Fastext signaler, kommer der en menu med koder i farve til syne i skærmens bund, som tillader direkte adgang til en side. Dertil trykker man på den tilsvarende farvede knap (rød, grøn, gul eller blå) på fjernbetjeningen.

Tilslutning af tilbehør

Til TV-apparatet er det muligt at tilslutte omfattende tilbehør, således som det vises i det efterfølgende. (Der medfølger ikke forbinderledninger).

S VHS/Hi8/ DVC videokamera 8mm/Hi8/ DVC videokamera A B C D E G Video Dekoder Ved tilslutning af hovedtelefoner TV-apparatets højttalere automatisk kobles fra. Hi-fi DVD "DPlayStation"* * "PlayStation" er et produkt fra Sony Computer Entertainment, Inc. * "PlayStation" er et registreret varemærke fra Sony Computer Entertainment, Inc. Dekoder

- For at undgå forvrænget billede bør der ikke kobles udstyr till A og B stikkene samtidig.

- Undlad at tilslutte en Dekoder til Scartstikket (Eurostikket) F.

- Spil, hvor der anvendes et -tilbehør til at sigte mod skærmen, fungerer ikke korrekt som følge af den i dette TV-apparat benyttede 100Hz teknologi.

Tilslutning af video:

Til tilslutning af video bør man læse kapitlet "Tilslutning af antenne og video". Det anbefales at benytte et Scartkabel til tilslutning af video. Hvis dette kabel ikke benyttes, skal der stilles manuelt ind på kanalen med video-signal ved hjælp af menuen "Manuel prgr.-indstilling" (dertil bør man slå op i sektion a) på side 13). Slå også op i din videos brugervejledning for at se, hvorledes kanalen med video-signal opnås.

Tilslutning af en video, der er udstyret med Smartlink:

Smartlink er en kommunikationsforbindelse mellem TV-apparatet og videoudstyr, hvormed man opnår direkte overførsel af visse informationer. Hvis man behøver mere information om Smartlink, kan man slå op i brugervejledningen for videoudstyret. Hvis der benyttes en video, der er udstyret med Smartlink, anbefales det at benytte scartkabel, der tilsluttes scartstikket 3/3G.

Hvis der til Scartstikket 3/3 eller en til dette tilsluttet video er tilsluttet en dekoder:

Vælg optionen "Manuel prgr.-indstilling" i menuen "Opsætning", og efter at have valgt menu-optionen "Dekoder**" vælges "Ja" (ved at anvende efter) for hver kodet kanal.

**Denne option afhænger af det land, du har valgt i menuen "Sprog/Land".

fortsætter....

Tilslutning af et eksternt audioudstyr:

Hvis man ønsker at nyde lyden fra TV-apparatet gennem højttalerne fra audioudstyret, skal dette udstyr tilsluttes i audio udgangen D, og via menusystemet vælges "Opsætning".

Efterfølgende går man ind i optionen "Detalje opsætning" og vælger "Fra" i "TV højttaler".

Lydstyrken for de eksterne højttalere kan ændres ved hjælp af lydstyrkeknapperne på TV-apparatets fjernbetjening. Ligeledes kan man ændre niveauet for høje og dybe toner via menuen "Lydjustering".

Du kan også nyde lydeffekten "Dolby Virtual" via dit Hi-Fi udstyr:

Dertil anbringer du højttalerne fra dit udstyr på begge sider af TV-apparatet, idet der holdes en afstand på omkring 50 cm mellem TV-apparat og hver højttaler. Derefter vælges ved hjælp af menusystemet "Lydjustering". Efterfølgende vælges der "Dolby Virtual" i optionen "Effekt".
    note right of C ~50°

Håndtering af tilbehør

1 Tilslut udstyret i det dertil bestemte stik på TV-apparatet således som anvist på forgående side.

2 Tænd for det tilsluttede udstyr.

3 Til visning af billedet fra det tilsluttede udstyr trykkes der gentagne gange på knap, indtil det korrekte indgangssymbol kommer frem på skærmen.

-1 • RGB indgangssignal via Scartstik E. Dette symbol kommer kun til syne, hvis der er tilsluttet en RGB kilde.

2 • Audio / video indgangssignal via Scartstik F.

-2 • RGB indgangssignal via Scartstik F. Dette symbol kommer kun til syne, hvis der er tilsluttet en RGB kilde.

3 • Audio/video indgangssignal via Scartstik G.

- S 3 - S Video indgangssignal via Scartstit G. Dette symbol kommer kun til syne, hvis der er tilsluttet en S-video kilde.

4 • Video indgangssignal via RCA stik B og audio indgangssignal via C.

- S-video indgangssignal via S-video stik A og audio indgangssignal via C. Dette symbol kommer kun til syne, hvis der er tilsluttet en S-video kilde.

4 For at gå tilbage til normal TV-skærm trykkes der på knappen på fjernbetjeningen.

For udstyr med mono-lyd:

Tilslut phono-stikket til L/G/S/I bøsningen på forsiden af TV-apparatet og vælg 4 eller 4 indgangssignalet ved at følge instruktionerne ovenfor. Følg derefter instruktionerne i afsnittet "Lydjustering" I denne vejledning og vælg "To-kanal lyd" "A" på menu-siden for indstilling af lyden.

Konfigurering af fjernbetjeningen til en DVD eller en video

Denne fjernbetjening er forberedt til at kontrollere ikke blot funktionerne for dette Sony TV-apparat, men også de grundlæggende funktioner for din Sony DVD samt for de fleste Sony videoer, uden at det er nødvendigt at skulle konfigurere fjernbetjeningen. For at styre andre mærker for DVD og video, samt for nogle Sony videoer, skal du konfigurere denne fjernbetjening, inden du gør brug af den for første gang. Dertil går du frem som følger:

- Før du begynder, find kodenummeret med tre cifre frem afhængigt af mærket for din DVD eller video (se nedenstænde skema). For mærker, der fremgar med mere end ét kodenummer, indlæses det først angivne kodenummer.

- Sony vil anstrenge sig for at aktualisere kodenumrene afhængigt af forandringerne på markedet. Du vil finde skemaet over kodenumre i posen med fjernbetjeningen.

1 Tryk gentagne gange på knappen for Media Selector på fjernbetjeningen, indtil et grønt lys viser sig i den ønskede position, DVD eller VCR (for videoen).

Hvis Medi Selector er indstillet på TV, vil det ikke være muligt at lagre nogen

2 Mens den grønne indikator lyser i den ønskede position, trykkes der på den gule knap på fjernbetjeningen i omkring 6 sekunder, indtil den grønne indikator begynder at blinke.

3 Mens den grønne indikator blinker, indlæses alle tre cifre i kodenummeret ved hjælp af nummerknapperne på fjernbetjeningen.

Hvis det indlæste kodenummer findes, vil de tre grønne indikatorer lyse i et øjeblik. I modsat fald gentages de førnævnte skridt.

4 Tænd for udstyret, du ønsker at anvende, og efterprøv, at du kan styre de vigtigste funktioner med TV-apparatets fjernbetjening.

- Hvis udstyret ikke skulle fungere, eller hvis nogle af funktionerne skulle fejle, gentag alle førnævnte skridt og forvis dig om, at du indlæser det korrekte kodenummer eller, hvis der er tale om flere end et kodenummer, prøv med det efterfølgende nummer og så fremdeles, til du finder frem til det korrekte kodenummer.

- Lagrede kodenumre går tabt, hvis udskiftning af opbrugte batterier ikke sker inden for et minut. I så fald gentages alle de förnævnte skridt. På den indvendige side af låget til batterierne er der en etiket, hvorpå kodenummeret kan noteres.

- Ikke alle mærker og heller ikke alle modeller fra et mærke er taget i betragtning.

1 2 3 2 1 SONY TV HM-400 壤

Oversigt over video-mærker Oversigt over DVD-mærker

Mærke	Kodenummer	Mærke	Kodenummer
SONY (VHS) 301, 302, 303, 308, 309 SONY 001
SONY (BETA) 303, 307, 310 AIWA 021
SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002
AIWA 325, 331, 351 GRUNDIG 009, 028, 023, 024, 016, 003
AKAI 326, 329, 330 HITACHI	025, 026, 015, 004
DAEWOO	342, 343		JVC	006, 017
GRUNDIG	358, 355, 360, 361, 320, 351		KENWOOD	008
HITACHI	327, 333, 334 LG	015, 014
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349 MATSUI	013, 016	LOEWE	009, 028, 023, 024, 016, 003
LG	332, 338		ONKYO 022
LOEWE	358, 355, 360, 361, 320, 351		PANASONIC	018, 027, 020, 002
MATSUI	356, 357		PHILIPS 009, 028,	023, 024, 016, 003
ORION	328		PIONEER	004
PANASONIC	321, 323		SAMSUNG	011, 014
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359		SANYO	007
SAMSUNG	339, 340, 341, 345		THOMSON 012
SANYO	335, 336		TOSHIBA	003
SHARP	324		YAMAHA	018, 027, 020, 002
THOMSON	319, 350
TOSHIBA	337

Specifikationer

TV-system:

Afhængigt af det valgte land: B/G/H, D/K.

Farvesystem:

PAL, SECAM NTSC 3.58, 4.43 (kun video-indgang)

Kanaldækning:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Billedrør:

FD Trinitron, fladt billedrør WIDE: KV-32LS60E: 32" (ca 82 cm. diagonalt) KV-28LS60E: 28" (ca 71 cm. diagonalt)

G1/121-ben scartstik (CENELEC standard) inklusive audio/video indgang, RGB-indgang, skærm TV audio/video udgang.

2/21-ben scartstik (CENELEC standard) inklusive audio/video indgang, RGB-indgang, monitor audio/video udgang.

(SMARTLINK) standard) inklusive audio / video indgang, S-video indgang, valgbar audio / video udgang og Smartlink-forbindelse.

Audio udgange (venstre/højre) -RCA-konnektor.

Tilslutning på forsiden:

4 S-video indgang -4-ben DIN
4 video indgang - RCA-konnektor
4 audio indgang – RCA-konnektor stik til hovedtelefoner

Lydudgangseffekt:

2 x 20 W (musik) 2 x 10 W (RMS)

Woofer:

30 W (musik) 15 W (RMS)

Energiforbrug:

• 100 Hz billede.
• Tekst-TV, Fastext, TOPtext (250 siders hukommelse i tekst-tv).
• Automatisk sluk.
• Smartlink (direkte kommunikation mellem TV-apparatet og samstemmende videoudstyr. Hvis man behøver mere information om Smartlink, kan man slå op i brugervejledningen for videoudstyret).
  • Automatisk detektion af TV-systemet.
• Dolby Virtual.
• BBE.
• Auto Format.
• ACI (fra det engelske "Auto Channel Installation" = Automatisk Oprettelse af Kanaler).

Design og specifikationer kan ændres uden forudgående varsel.

Fejlfinding

I det efterfølgende forelægges nogle enkle løsninger på problemer, der kan påvirke billede lyd.

Problem	Forslag til afhjælpning
Intet billede (sort skærm) og ingen lyd.	Efterprøv antennens tilslutning.Tilslut TV-apparatet og tryk på knappenfran på apparatet.Hvis TV'ets indikatordyser, trykkes på knappenTVlfåfjernbetjeningen.
Darligt eller slet intet billede (sort skærm), men lydkvaliteten er god.	Brug MENU systemet til at gå ind i"Billedjustering" og vælg "Normalindstilling" for at vende tilbage til fabriksindstillingerne.
Intet billede eller ingen datamenu fra det udstyr, der er tilsluttet scartstikket bag på TV-apparatet.	Man bør forsikre sig om, at der er tændt for tilbehøret, og der trykkes flere gange på knappenfjernbetjeningen, indtil det korrekte indgangssymbol kommer frem på skærmen.
God billedkvalitet, men ingen lyd.	Tryk på knappenfjernbetjeningen.Efterprøv om optionen "TV højttaler" i menuen "Detalje opsætning" er blevet valgt i positionen "Til".Efterprøv om hovedtelefoner er tilsluttet.
Ingen farve på farveprogrammer.	Ved hjælp af MENU systemet gar man ind i menuen "Billedjustering" og der vælges"Normalindstilling" for at vende tilbage til fabriksindstillingerne.
Forvrænget billede ved programskift eller ved skift til tekst-TV.	Abryd eventuelt udstyr, der er tilsluttet via det 21-polede Scartstik bag på TV-apparatet.
Fejlagtige tegn på siderne i tekst-tv.	Via menusystemet vælges optionen "Sprog/Land" og landet, hvor TV'et bliver anvendt.
Skævt billede.	Ved hjælp af MENU systemet vælges optionen "Billedhældning" i menuen "Avancerede Funktioner" og der rettes op på hældningen.
Billede med støj.	Ved hjælp af menusystemet vælges optionen "AFT" i menuen "Manuel prgr-indstilling" og indstillingen justeres manuelt for at opnå en bedre billedmodtagelse.Ved hjælp af menusystemet vælges optionen "Støjreduktion" i menuen "Avancerede Funktioner" og der vælges "Auto" for at dæmpe billedstøjen.
Billedet dekodes ikke korrekt, eller det er ustadigt, når man ser en kanal, der er dekodet via en til Scartstikket3/3-ilsluttet dekoder.	Via menusystemet gar man ind i menuen "Opsætning". Efterfølgende gar man ind i optionen "Detalje opsætning" og vælger "AV3 output" i "TV".Forsikre dig om, at der ikke er tilsluttet nogen Dekoder til Scartstik2/2
Fjernbetjeningen virker ikke.	Efterprøv at knappen for Media Selector på fjernbetjeningen befinder sig i den passende position afhængigt af udstyret, du ønske at styre (DVD, TV eller VCR for videoen).Hvis styring af DVD eller video ikke skulle lykkes med fjerbetjeningen, selv om knappen for Media Selector befinder sig i korrekt position, indlæs på ny det nødvendige kodenummer således som forklaret i kapitlet "Konfigurering af fjernbetjeningen til en DVD eller en video" i nærværende brugervejledning.Udskift batterierne.
Indikatoren for midlertidig slukning (standby)få TV-apparatet blinker.	Kontakt det nærmeste Sony servicecenter.

I tilfælde af beskadigelse bør man sørge for, at TV-apparatet undersøges af fagfolk.

Forsøg aldrig selv at ąbne TV-apparatets kabinet.

Käyttöohjeet

Tilkoblingsledningene følger ikke med leveringen.

eller videospiller

a) Skulle det ikke være nødvendig, trykker du på eller før å velge Ikke nødvendig og, deretter, trykker du på knappen OK.

2• For 3 fremheve den menyen eller valgmuligheten du ønsker, trykker du pæ eller.

- For a komme inn i den menyen eller muligheten du har valgt, trykker du pæ.

- For a ga tilbake til forrige meny eller valgmulighet, trykker du pą.

Denne menyen lar deg også endre bildemodus, alt ettersom hvilken type program du ser på:

Live (for tv sendte programmer, DVD og "Digital Set Top Box" mottakere).

2 Hørende valgmulighet kommer bare til syne i henhold til hvilket land du har valgt i menyen "Sprak/Land".

b) Gi et navn på maksimum fem skrifttegn til en kanal.

d) Hoppe over de programnummere som du ikke ønsker, när du velger disse med knappene PROG +/-.

Hvis videospilleren din har Smartlink, vil denne prosessen ikke være nødvendig.

Koble til en videospiller:

Hvis du har en dekoder koblet til Eurokontakten 3/3 eller til en video som er koblet til nevnte Euro-kontakt:

**Denne valgmulighet Kommer bare til syne i henhold til hvilket land du har valgt i menyen "Sprak/Land".

fortsetter...

Koble til et ytre lyd-anlegg.:

2 Mens den grønnfargede indikatøren lyser i den ønskede stillingen, trykker du på den gule knappen på fjernkontrollen i ca. 6 sekunder til den grønnfargede indikatøren begynner å blinke.
