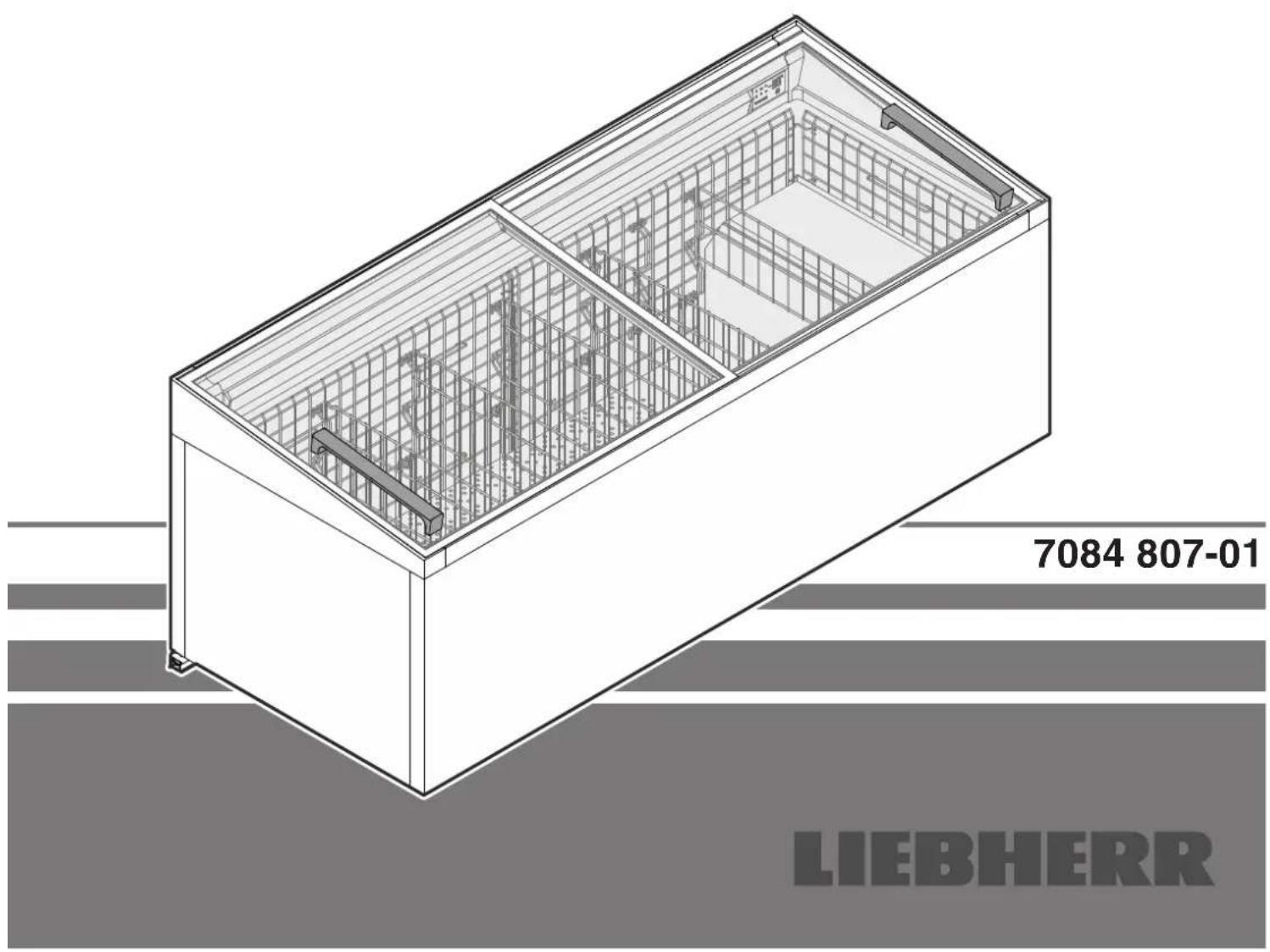

BRUGSANVISNING STs 872 LIEBHERR

Professionelt lagerkøleskab omskiftbar køling > <frysning

Læs brugsanvisningen inden ibrugtagning

Side 38

Indhold

Beskrivelse af apparatet....38

Sikkerheds- og advarselshenvisninger 39

Bortskaffelsesanvisning for emballagemateriale ....39

Aktivering af indstillingsmodus....40

Indstilling af realtime-uret 41

Ændring af temperaturindstilling 41

Manuel aktivering af afrimningsfunktionen 41

Ikke-tilladte driftstilstande 41

Slukning af apparatet 42

Tænding af apparatet 42

Indvendig belysning 42

Rengøring....42

Fjernelse af låg....42

Indsætning af låg 43

Fjernelse af gitterriste og bundplader 43

Rengøring af indre rum....44

Indsættelse af gitterriste og bundplader....45

Påsætning af holderne 47

Kundeservice 48

Ud-af-brugtagning af apparatet....48

Henvising om bortskaffelse 48

Yderligere information: 48

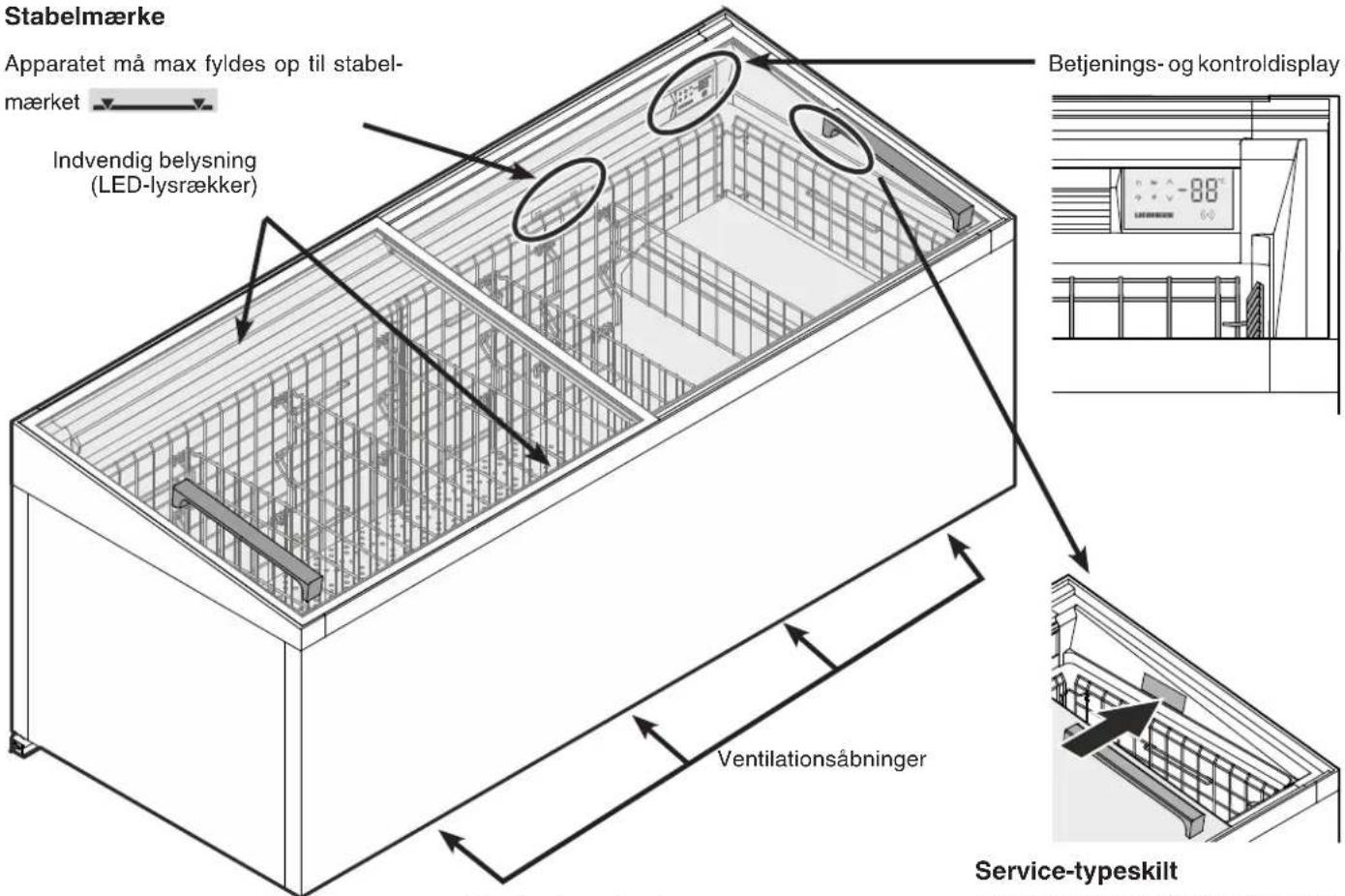

Beskrivelse af apparatet

Apparatet må max fyldes op til stabel-

Indvendig belysning (LED-lysrækker)

Vigtig henvisning

Ventilationsåbningerne på forsi- den af apparatet må ikke tildæk- kes!

Service-typeskilt

I tilfælde af en fejl i apparatet skal man meddele disse data til kundeservice.

Modell: ST 9999 Index 99/ E99

Sikkerheds- og advarselshenvisninger

• Hvis der konstateres transportskader på apparatet efter udpakningen, skal leverandøren kontaktes straks. Apparatet må da ikke tages i brug!
• I tilfælde af fejl skal apparatet skilles fra lysnettet. Produktets forkoblede sikring skal udløses. Fødevarerne lægges over i andre apparater.
• Reparationer og indgreb på apparatet må kun udføres af kundeservice, ellers kan der opstå stor fare for brugeren. Det samme gælder for udskiftning af ledningen.
• Der må ikke anvendes åben ild eller antændingskilder i apparatets indre. Ved transport og rengøring af apparatet skal man sørge for, at kølekredsløbet ikke bliver beskadiget. Ved beskadigelser skal antændingskilder holdes væk, og rummet skal ventileres godt.
• Undgå vedvarende hudkontakt med kolde overflader eller afkølet/dybfrosset mad. Det kan medføre smerter, døvhedsfornemmelse og forfrysninger. Ved længere varende hudkontakt skal der bruges beskyttelse, f.eks. handsker.
• Fødevarer med overskredet udløbsdato må ikke opbevares i apparatet. Fortæring af sådanne varer kan medføre madforgiftning.
• Eksplosive stoffer eller spraydåser med brændbare drivmidler må ikke opbevares i apparatet. Eventuelt udsivende gas kan blive antændt af de elektriske dele.
• Brug ingen elektriske apparater inde i apparatet.
• Apparatet er beregnet til brug i lukkede rum. Apparatet må ikke bruges udendørs eller på fugt- og stænkvandsområder.
• LED-lysrækkerne i apparatet bruges til at belyse apparatets indre rum. De er uegnede til belysning af rum.
• Undgå at lægge genstande oven på apparatet, og undlad at udsætte glasskydelågene for vægtbelastning. Lågene kan tage skade herved.
• Brug ingen mekaniske anordninger eller andre kunstige hjælpemidler til afrimningen end dem, som anbefales af producenten
• Ventilationsåbningerne må ikke lukkes.

Bortskaffelsesanvisning for emballagemateriale

ADVARSEL

Fare for kvælning pga. emballagemateriale og folier!

Lad ikke børn lege med emballagematerialet.

Emballagematerialet skal bortskaffes ifølge gældende (miljø)forskrifter.

Apparatet er egnet til opbevaring af fødevarer, som allerede er nedkølet, ved drift i kølemodus.

Apparatet er kun egnet til opbevaring af fødevarer, som allerede er nedfrosset, ved drift i frysemodus.

Apparatet er ikke egnet til nedfrysning af fødevarer.

Forkert anvendelse af apparatet kan medføre, at de opbevarede varer tager skade eller fordærves.

Apparatets mål

	Bredde [mm]	Højde [mm]	Dybde [mm]
STEs 772/752 1800 840 850
STEm 872/852 1800 890 850
STs 872/852 2100 840 850
STm 972/952 2100 890 850
STs 1072/1052 2500 840 850
STm 1172/1152 2500 890 850

EPREL-databasen

Fra 1. marts 2021 kan man finde information om energimærkning og krav til miljøvenligt design i den europæiske produktdatabase (EPREL). Du kan få adgang til produktdatabasen på følgende link https://eprel.ec.europa.eu/. Her bliver du bedt om at indtaste modelidentifikatoren. Modelidentifikationen fremgår af mærkepladen.

Klimaklasse

Klimaklassen [X] specificerer de omgivende forhold, under hvilke apparatet kan betjenes sikkert.

Klimaklassen [Y] og temperaturklassen [Z] definerer de maksimale rammebetingelser for, at apparaterne fungerer korrekt.

Klimaklassen er trykt på typeskiltet.

Klimaklasse	Maks. rumtemperatur	Maks. rel. luftfug-tighed
3 25 °C 60 %
4 30 °C 55 %
5 40 °C 40 %
7 35 °C 75 %

Den mindste tilladte rumtemperatur op opstillingsstedeter 10 °C..

[Y] Klimaklasse	Temperatur [°C]	Relativ luftfug-tighed [%]
0 20 50
1 16 80
8 24 55
2 22 65
3 25 60
6 30 55
6 27 70
5 40 40
7 35 75

Anbefalet temperaturindstilling:

[Z]Temperaturklasse	Temperaturindstilling[°C]
L1 -18
L2 -18
L3 -15
M0 +4
M* 6
M1 +5
M2 +7
H1	+10
H2	+10

Apparatets lydemission

Apparatets støjniveau under drift ligger under 70 dB(A) (lydeffekt rel. 1 pW).

Apparatet opfylder de gældende sikkerhedsbestemmelser samt EU-direktiverne 2014/30/EU og 2006/42/EG.

Display i visningsmodus

Når tekniker-teamet har sat apparatet i drift, vil displayet være i visningsmodus.

Displayet viser den aktuelle indre temperatur.

Vigtig henvisning

Kølemodus

Varerne må først ilægges, när displayet viser 7 °C.

Frysemodus

Varerne må først ilægges, når displayet viser -18 °C.

Indstillingsmodus

En aktivering af indstillingsmodus kræver den medfølgende frigivelsesnøgle.

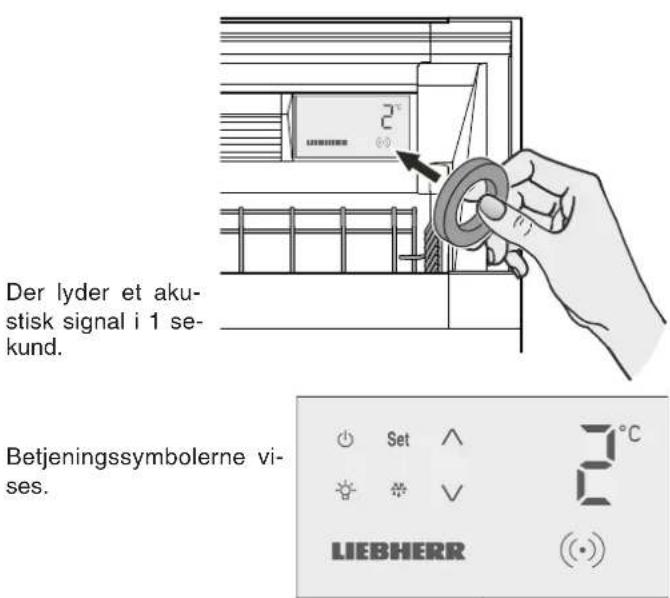

Aktivering af indstillingsmodus

- Rør ved aktiveringspunktet på displayet med frigivelsesnøglen..

Henvisning

Hvis der i løbet af 2 minutter ikke trykkes på nogen tast, skifter elektronikken automatisk tilbage i visningsmodus.

Indstilling af realtime-uret

- Aktivér indstillingsmodus med frigivelsesnøglen

• Tryk på tast Set i 5 sekunder. Visning = R
  • Tryk på .Visning = 1,
  • Tryk på Set. Visning =hh ↔ 00
• Timen indstilles med tasterne V. ∧
  • Tryk på Set. Visning=nn↔00
• Minutterne indstilles med tasterne V. ∧
• Tryk på Set. Den nye indstilling gemmes.

Elektronikken skifter tilbage til visningsmodus.

• Tryk på tast Set i 5 sekunder. Visning =R
• Tryk på Visning = 1,
  • Tryk på Visning = dt
  • Tryk på Set. Visning = Yr ↔ 00
• Året indstilles med tasterne V. ∧
  • Tryk på Set. Visning =nn ↔ 00
• Måneden indstilles med tasterne V. ∧
  • Tryk på Set. Visning = dy ↔ 00
• Dagen indstilles med tasterne V. ∧
• Tryk på Set. Den nye indstilling gemmes.

Elektronikken skifter tilbage til visningsmodus.

Ændring af temperaturindstilling

Den nominelle temperatur er indstillet til 1 °C.

Temperaturen kan indstilles til +1°C til 7°C eller -18°C til -23°C.

Afhængigt af kundens version kan forskellige kontrolområder blokeres eller frigives.

- Aktivér indstillingsmodus med frigivelsesnøglen

Den aktuelle temperatur i apparatets indre rum vises.

• Tryk på ∨ blinker.
• Tryk på V1-blinker.
• Tryk på V-18 binker.
• Tryk på V-23 binker.
• Ved den ønskede værdi trykkes på Set. Den nye indstilling gemmes.

Elektronikken skifter tilbage til visningsmodus.

Henvisning

Man kan stille temperaturen tilbage til andre temperaturer ved at gentage ovenstående procedure.

Afhængig af den ønskede temperatur trykkes på tasten eller

Manuel aktivering af afrimningsfunktionen

Apparatet afrimer automatisk.

Ved højomgivelsestemperatur og luftfugtighed kan der forekomme øget rimdannelse i den indvendige beholder.

I så fald skal afrimningsfunktion aktiveres manuelt.

Henvisning

På kølemodus deaktiveres den automatiske afrimning, og den kan ikke startes manuelt.

Afrimning:

• Tag kølevarerne ud.
• Sluk for apparatet.

- Aktivér indstillingsmodus med frigivelsesnøglen

- Tryk på blinke.

- Tryk på Set. Afrimningsprocessen startes.

Elektronikken skifter tilbage til visningsmodus. LED'en flyser, indtil afrimningsprocessen er færdig.

Ikke-tilladte driftstilstande

Ved ikke-tilladte driftstilstande eller ved fejl i apparatet blinker frigivelsesnøgle-symbolet (prik).

- Aktivér indstillingsmodus med frigivelsesnøglen

På displayet vises enten en blinkende temperaturindikator eller en fejlkode.

Sådan gør du, när temperaturindikatoren blinker, og der er for varmt i apparatet

- Først kontrollerer man, om apparatets låg er ordentligt lukket.

Hvis temperaturen falder, när man lukker lågene ordentligt, skal man ikke fortage sig yderligere.

Hvis der efter ca. 10 minutter stadig ikke kan konstateres et temperaturfald:

• Læg omgående varerne over i andre apparater.
  • Underret kundeservice.

Sådan gør du, när temperaturindikatoren blinker, og der er for koldt i apparatet

Apparat i kølemodus

• Læg omgående varerne over i andre køleapparater.
  • Underret kundeservice.

Apparat i frysemodus

• Læg varerne over i andre fryseapparater.
  • Underret kundeservice.

Sådan gør du, hvis der vises en fejlkode

Fejlkode F1, F2, F4 eller F5

Temperaturføler i apparatet er defekt.

Sådan gør du

• Underret kundeservice.

Varerne kan blive i apparatet, idet temperaturen bibeholdes via apparatets nøddrift.

Fejlkode Ht

Temperatur i apparatets indre rum er for høj (varm).

Sådan gør du

• Læg omgående varerne over i andre apparater.
  • Underret kundeservice.

Fejlkode nA

Der er opstået et strømsvigt.

Sådan gør du

- Tryk på Set → Den højeste (varmeste) temperatur i løbet af strømsvigtet vises.

- Afhængig af temperaturstigningens højde afgør man, om varerne kan genbruges.

Slukning af apparatet

- Aktivér indstillingsmodus med frigivelsesnøglen

- Tryk på tast ⏻ sekunder.

Temperaturindikatoren slukker.

Den indvendige belysning slukker.

Frigivelsesnøgle-symbolet (prik) fortsætter med at lyse for at gøre opmærksom på, at apparatet er sluttet til lysnettet.

Vigtig henvisning

Hvis apparatet er blevet slukket via tasten ⚠il kø-lesystemet være ude af drift, men apparatet er stadig ikke koblet fuldstændigt fra lysnettet.

Tænding af apparatet

- Aktivér indstillingsmodus med frigivelsesnøglen

- Tryk på tast

På displayet vises den aktuelle temperatur i apparatets indre rum.

Indvendig belysning

(alt efter udstyr)

Alt efter behov tænder eller slukker man den indvendige belysning.

Tænding af indvendig belysning

- Aktivér indstillingsmodus med frigivelsesnøglen

- Tryk på blinker.

- Tryk på Set. Den indvendige belysning er tændt.

Henvisning

Man kan slukke den indvendige belysning ved at gentage ovenstående procedure.

Belysning
Energieffektivitetsklasse1	Lyskilde
STs 872, STm 972:Dette produkt indeholder en lyskilde i energiklasse E	LED
STs 1072, STEs 772, STm 1172:Dette produkt indeholder en lyskilde i energiklasse F	LED
STEm 872:Dette produkt indeholder en lyskilde i energiklasse G	LED
1Skabet kan indeholde lyskilder med forskellige energieffektivitetsklasser. Den laveste energieffektivitetsklasse er angivet.

Rengøring

Rengøring af apparatet må kun udføres af autoriseret og behørigt instrueret personale!

Apparatet skal mindst rengøres 2 gange om året!

Der må ikke benyttes damprensere til rengøringen! Fare for beskadigelser og kvæstelser.

Brug aldrig syreholdige, stærkt alkaliske eller skurende rengøringsmidler!

Brug aldrig kemiske opløsningsmidler!

Brug aldrig skurende rengøringsklude eller svampe.

Området omkring det elektroniske display må kun rengøres med en fugtig klud. Pas på, at der ikke trænger fugt ind i de elektriske dele.

• Rengør glasfladerne med glasrens. Håndtagene og plastkanterne rengøres med vand og opvaskemiddel. Herefter lader man lågene tørre.

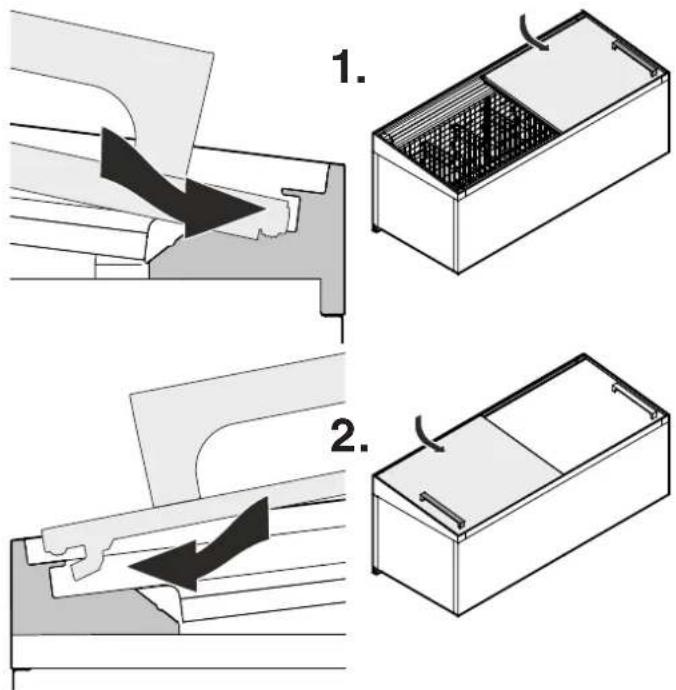

Indsætning af låg

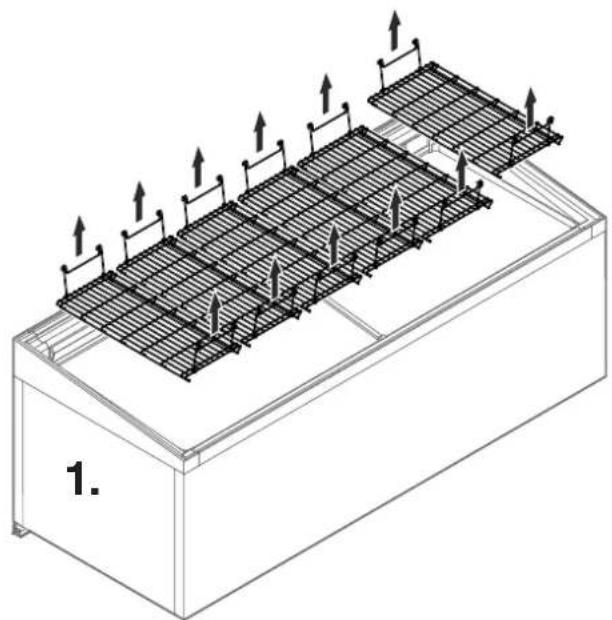

Fjernelse af gitterriste og bundplader

- Fjern gitterristene og bundpladerne i nedenfor beskrevne rækkefølge.

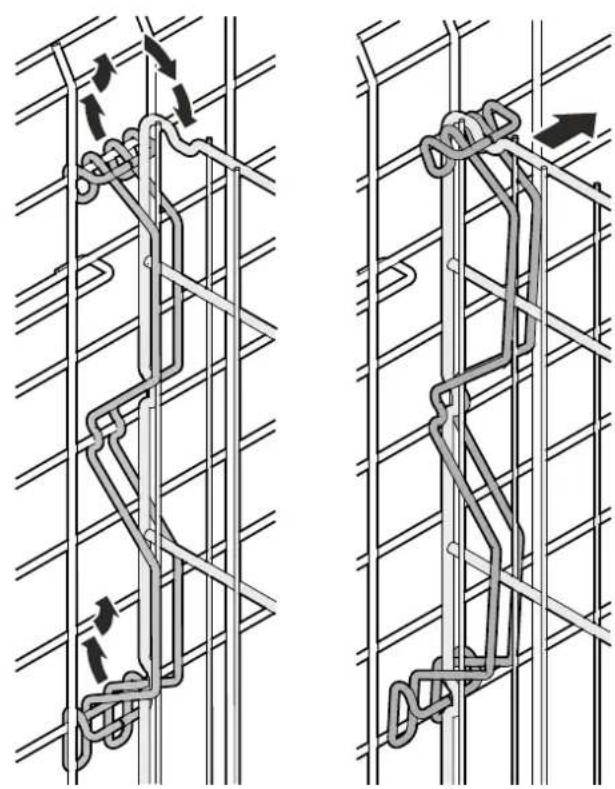

Afmontering af skillerne ved pladsmangel på grund af overbygning
• Hægt en holder af,
- placér den på skilleren,
- drej skilleren væk til siden.

• Rengør gitterristene og bundpladerne med vand og opvaskemiddel, og lad dem tørre.

Rengøring af indre rum

- Rimdannelse på de indvendige beholdervægge fjernes med den medfølgende isskraber.

- Indvendige beholdervægge rengøres.

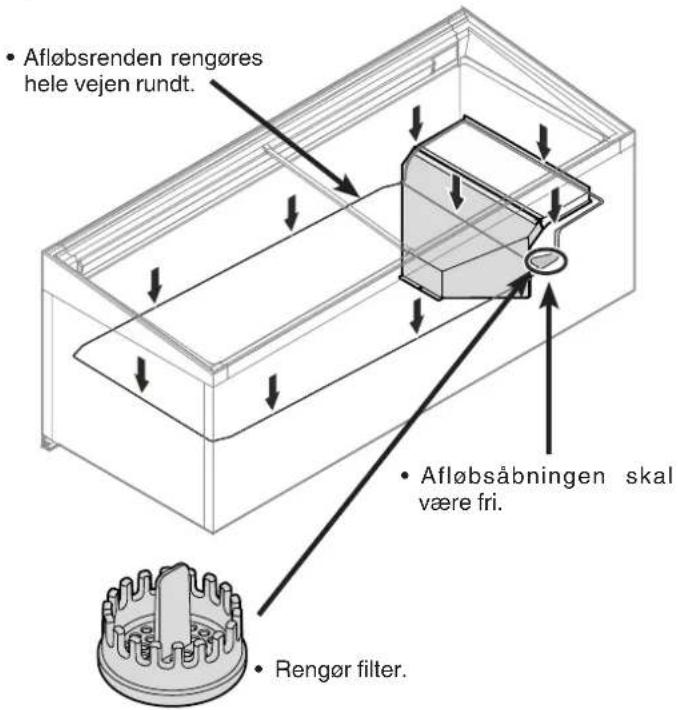

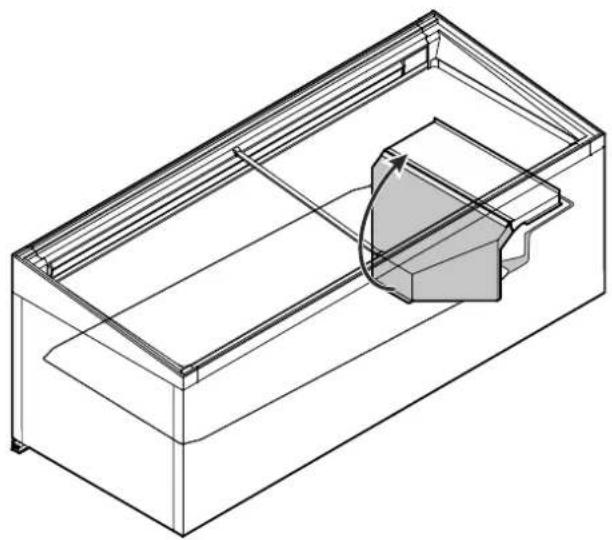

• Ventilatorafdækningen klappes op, og den underliggende af- løbsrende renses.

ADVARSEL

Fare for elektrisk stød og fejlfunktion i apparatet! Kablet under ventilatorafdækningen må ikke beskadiges.

- Apparatets indvendige rum tørres.

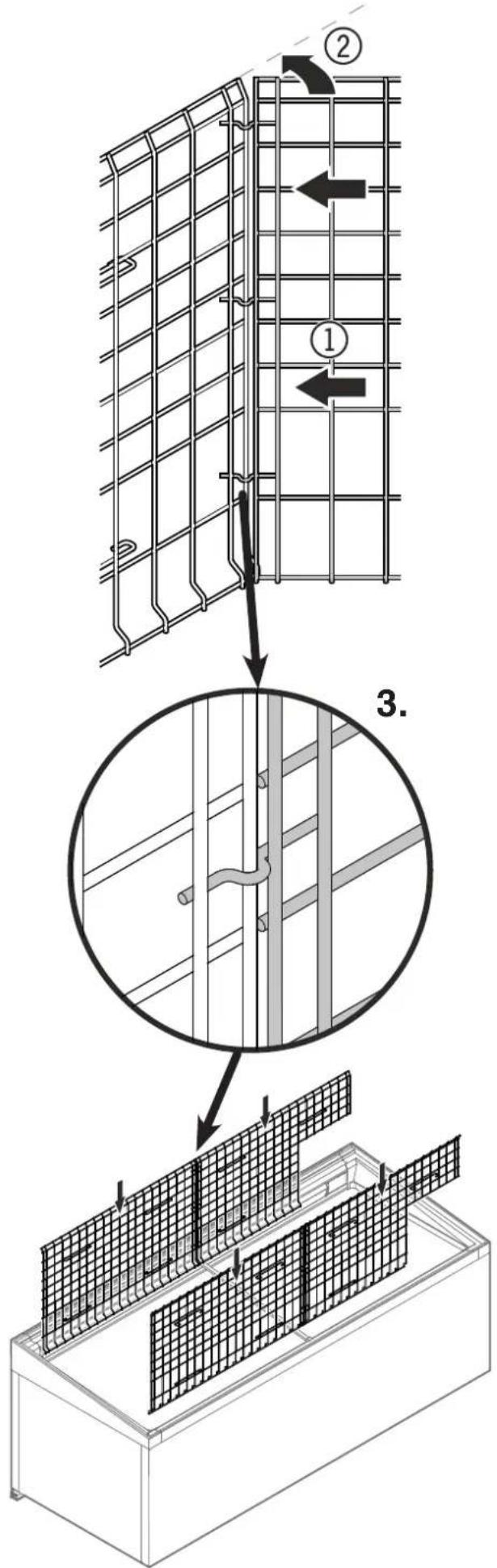

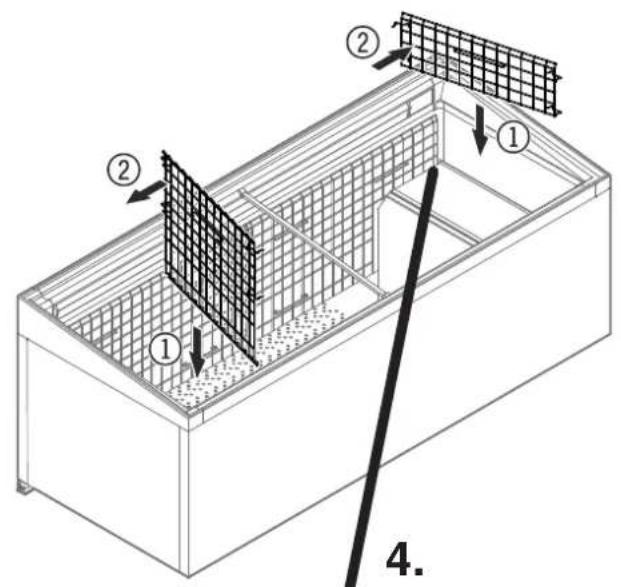

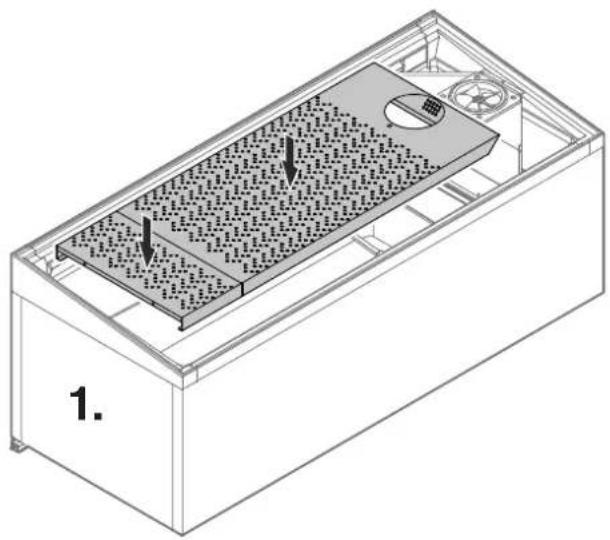

Indsættelse af gitterriste og bundplader

1. Indsæt bundplader.

Den korteste del til venstre indsættes.

1. Ventilatorafdækningen klappes i.

Bundpladen forskydes, til de firkantede åbninger ligger præcist oven på hinanden.

Bolten presses ind i åbningen ovenfra.

For høj vægtbelastning!

Materielle skader.

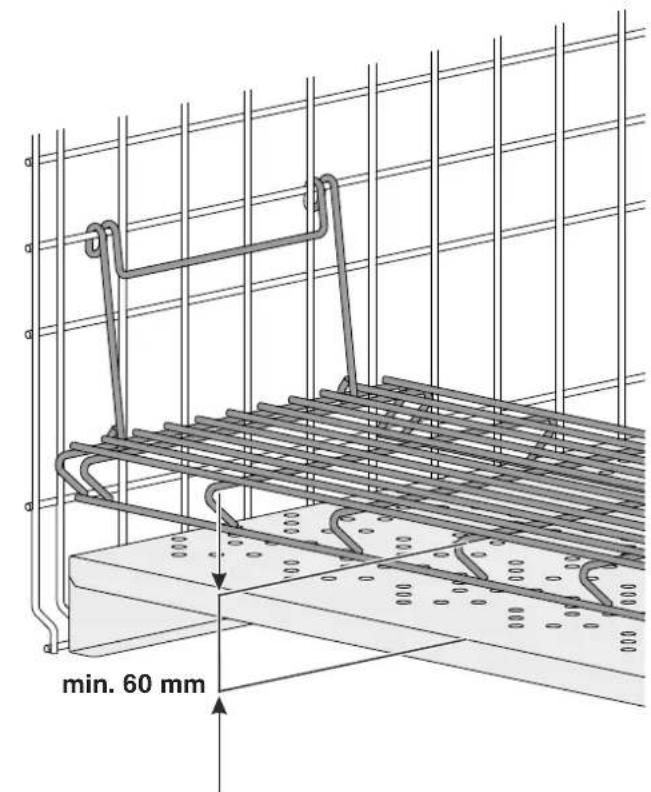

Den maksimale belastning pr. gitterrist er 31 kg..

Bredde gitterrist mm
A	280
B	330
C	380

Bredde kumme[mm]	[stk.] x [bredde gitterrist]
1800	3 x A2 x B
2100	4 x A2 x B
	1 x A4 x C
	5 x A1 x C
2500	1 x C4 x A2 x B
	5 x C1 x A
Yderligere kombinationer er mulige

Vigtig henvisning

Hylderistene skal indsættes!

Der må ikke opbevares varer på bundpladerne.

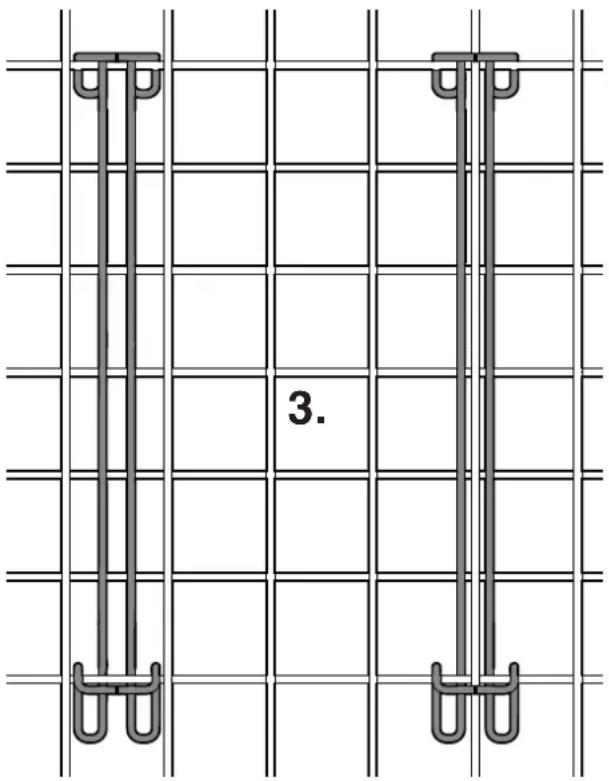

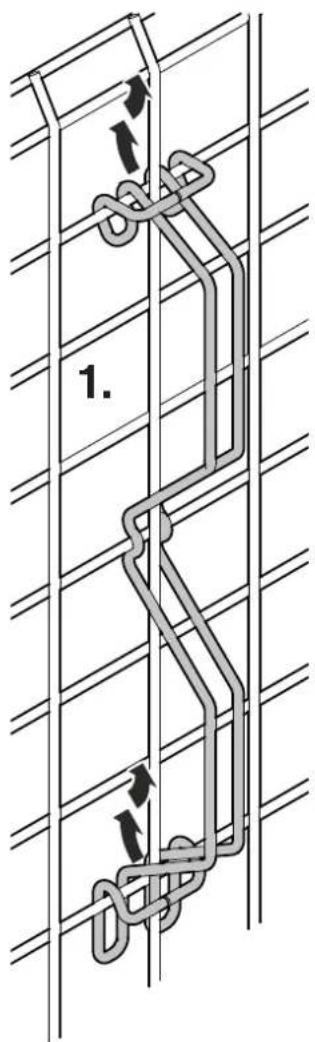

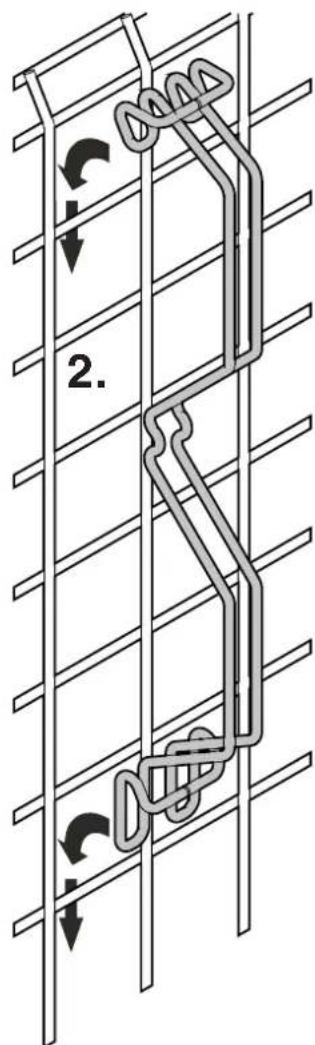

Påsætning af holderne

Hvis der opstår en fejl i apparatet:

• Læg de opbevarede varer over i andre apparater.
• Sluk apparatet. Se kapitel Slukning af apparatet.
• Kobl apparatet fra lysnettet > slå sikringen fra.
• Underret kundeservice, og oplys apparatdataene.

Apparatdataene fremgår af service-typeskiltet.

Service-typeskiltets position kan ses i kapitel Beskrivelse af apparatet.

Ud-af-brugtagning af apparatet

Hvis apparatet tages ud af brug i længere tid:

Slå sikringen fra.

Rengør apparatet og lad lågene stå åben for at undgå dannelsen af lugt.

Henvising om bortskaffelse

Apparatet indeholder værdifulde materialer og skal tilføres en separat samling adskilt fra usorteret husholdningsaffald.

Udtjente apparater skal bortskaffes faglig korrekt i overensstemmelse med de love og bestemmelser, som gælder på stedet.

Det udtjente apparat må ved borttransporten ikke beskadiges på kølekredsløbet, så det indeholdte kølemiddel (se angivelserne på typeskiltet) og olien ikke ukontrolleret kan slippe ud.

Yderligere information:

• Med den rigtige temperatur kan fødevarer holde sig friske i længere tid. På denne måde kan unødvendig bortskaffelse af fødevarer undgås.
• Hvis kondensatorspiralen ikke rengøres årligt, medfører det en væsentlig forringelse af apparatets effektivitet.
• Den periode, hvor de nødvendige reservedele til reparation af køle/fryseapparat, der anvendes til direkte salg, er tilgængelige, er 10 år.
• Den garantiperiode, der tilbydes af producenten, importøren eller en bemyndigede repræsentant for køle/fryseapparat, der anvendes til direkte salg, er mindst 2 år.
