BRUGSANVISNING LB CTL84TVSY CANDY

Læs omhyggeligt nærværende brugsanvisning, som indholder nyttige råd der kan hjælpe Dem til at udnytte Deres vaskemaskine på bedst mullge måde.

Denne "Brugsanvisning" indeholder alt hvad De har brug for I den daglige brug af vaskemaskinen. Gem den til eventuel senere konsultering.

Der vedlægges ligeledes en "Instalations- og Vedligeholdelsesbog" til brug for installationen og senere vedligeholdelse af maskinen. Bogen indeholder ligeledes råd i tilfælde af havarl samt opdeling af toj, etikette symboler i tekstiler samt en oversigt over fjernelse af vanskelige pletter.

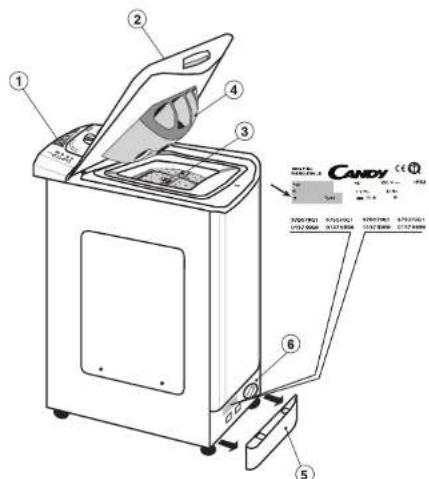

Ved kontakt med CANDY TEKNISK SERVICE beder vi Dem angive model (se kontrolpanelet) samt maskinnummer og serie nummer, information der findes på skiltet på forsiden af vaskemasklnen, som ses når soklen er trukket ud. Den samme information figurerer i garantibeviset. Når De giver denne komplette information får De en bedre og hurtige service.

3

INDHOLD

side

GARANTI 5
TEKNISKE DATA 6
ÄBNING AF TROMLEN - INDLÆGNING AF TOJ 7
PÄFYLDNING AF VASKEPULVER....8
AKTIVERINGS SYSTEM (Mod. CTA 126 TV) 9
FUZZY LOGIC (AUTOMATISK REGULERET KAPACITET) .....9
PROGRAMVALG 9
BESKRIVELSE AF KONTROLKNAPPERNE 10
TABEL MED PROGRAMMERNE 13

Anbring den vedlagt, selvklæbende etikette, på det ønskede sprog, i holderen som Indføres I rillen på bagsiden af panelet.

4

GARANTI

Et garantibevis følger med vaskemaskinen.

B-delen af garantibeviset udfyldes og gemmes til fremvlsning til tillfælde af Teknisk Service sammen med lovmæssig korrekt købsfaktura.

3.

Glem ikke at tilbagesende del-A af Garantibeviset for korrekt registrering senest 15 dage efter køb.

TEKNISKE DATA
CTA 126 TV CTL 84 TV CTL 124 TV

Kapacitet tørt tøj	kg.
Spænding	V.
Strømstyrke vaskemotor	W.
Strømstyrke centrifuge motor	W.
Strømstyrke elektropumpermotor	W.
Strømstyrke modstand	W.
Maksimum absorberet strømstyrke	W.
Net sikring	A.
Tryk i det hydrauliske kredsløb	MPa

4,5	4,5	4,5
230	230	230
125	175	125
400	300	400
30	30	30
1.935	1.935	1.935
2.200	2.200	2.200
10	10	10
0,05 min.	0,05 min.	0,05 min.
0,8 max.	0,8 max.	0,8 max.
1200	850	1200
48	54	54
0,85	0,85	0,85
A	A	A

Centrifugering	omdrejninger/minut
Vandforbrug (program 60°C)	liter
Energiforbrug (program 60°C) / 4,5 kg	kWh
Energimaessig effektivitet	klasse

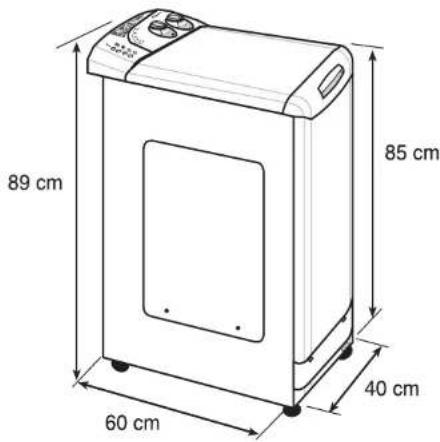

89 cm 60 cm 40 cm 85 cm

5

6

ÅBNING AF TROMLEN

1.

Løft dækpladen A og luk den helt op. Derefter lukkes tromlen op som nedenfor beskrevet:

2.

Tryk på låsestangen B, og hold den indtrykket medens forreste lem C trykkes ned, således at den kommer fri af baglemmen D.

3.

Luk baglemmen D op./ Luk forlemmen C op. Læg tojet i tromlen.

4.

Luk forlemmen C ned.

Luk baglemmen D ned således at rillen i D passer perfekt ind i falsen på forlemmen C og giv slip.

5.

Kontroller at de to lemmme i vasketromlen passer sammen og lukker perfekt.

OBS.:

DET ER VIGTIGT AT LUKKE VASKETROMLEN FORSIGTIGT FOR AT UNDGÅ AT T∅J ELLER VASKEMASKINE LIDER SKADE.

2 min.

BEMAERK:

Vaskemaskinen er udstyret med en sikkerhedsblokerling der gor det umulligt at åbne maskinen efter sidste centrifugering inden der er forløbet 2 minutter.

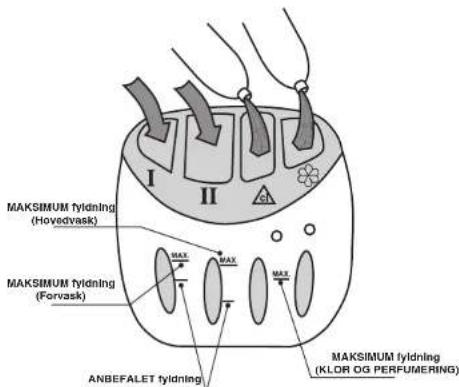

PÄFYLDNING AF VASKEPULVER

Sæbeskålen er delt I 4 rum:

• Rum I, til vaskepulver for forvask. Anbefalet mængde er 60 g vaskepulver (til 4.5 kg).
• Rum II, til vaskepulver for hovedvask. Anbefalet mængde 120 g vaskepulver (till 4.5 kg).
  • Rum △ er til klor. Anbefalet mængde 7 cl.
• Rum er til skyllemiddel, perfumerings produkter eller special produkter såsom stivelse, blånelse etc. Anbefalet mængde 5 cl.

Sæbeskålen har to streger der angiver:

• ANBEFALET (underste streg) Angiver det anbefalede niveau i rummene for forvask og hovedvask.
  • MAX. Angiver maksimum niveau som ikke må overstiges.

MAKSIMUM tyldning (Hovedvask) MAKSIMUM tyldning (Forvask) ANBEFALET tyldning MAKSIMUM tyldning (KLOR OG PERFUMERING)

AKTIVERINGS SYSTEM

(Mod. CTA 126 TV)

Aktiv Systemet er baseret på udnyttelsen af vandets styrke. Under de forskellige vaskefaser, bliver vandet i vasketromlen drevet ved hjælp af en pumpe til en indsprøjter, der befinder sig inden i tromlen og sender en kraftig vandstråle over tojet. Dette system, som forhøjer omdrejningshastigheden til 100 omdrejninger per minut, garanterer optimal vaskekvalitet og mere grundige skylninger.

Fuzzy Logic (AUTOMATISK REGULERET KAPACITET)

Denne vaskemaskine tilpasser automatisk vandniveauet til mængden af tøj. På denne måde opnås en "persontilpasset" vask, endda også energimæssigt.

Dette system medfører en reduktion af vand- og energiforbruget og ligeledes en betydelig reduktion af vasketiden.

VALG AF PROGRAM

• Programmet vælges ved brug knappen (A). Se Programlisten.
  • Vælg antal omdrejninger for centrifugering.
• Vælg de forskellige muligheder ved hælp af tilsvarende knapper.
• T ryk på start/pause tasten indtil en af pilot lamperne tændes i program fase vinduet
• Eftersom denne vaskemaskine er elektronisk styret, skal det observeres, at maskinen kan bruge op til et minut for at starte, efter at et af pilot lysene i program fase vinduet er tændt.

BESKRIVELSE AF KONTROLKNAPPERNE

Program/temperatur vælger ...... A

Temperatur vindue T

Program fase vindue t

Kontrolknap for centrifugering C

Tast for ekstra hurtig vask ...... D

Tast for strygelet finish E

Tast for ekstra skylning F

Pilot lys der angiver at dørens sikkerhedslås fungerer. ...... G

Tast for start/pause H

Med denne kontrolknap kan De vælge det ønskede vaskeprogram. Drej knappen til programmet (nummer eller symbol) står ud for det faste punkt (p). Temperaturen afhænger af det valgte program.

For valg af program kan De rådføre Dem med program/temperatur tabellen (P) der findes i panelet.

Såfremt De, efter start af et program, ønsker at ændre og vælge et andet program, skal De foretage Dem følgende:

• Tryk på START/STOP knappen indtil pilot lyset for angivelse af slut på programmet tændes.
• Flyt fingeren fra tasten og lys piloten i vinduet vil hurtigt slukkes
• Vælg det nye program
• T ryk igen på tasten start/pause, indtil et af pilot lysene i program fase vinduet tændes.
• V askemaskinen udfører det nu valgte program.

Hvis de vil lægge mere tøj i maskinen efter at programmet er startet, gøres som følger:

• Tryk på tasten start/pause indtil et af pilot lysene i program fase vinduet blinker.
• Når lys piloten for dørens sikkerhedslås slukkes kan døren åbnes og tøjet lægges i tromlen.
• Luk igen korrekt tromlens dør samt yderdækslet.
• T ryk på tasten (start/pause).

T. Temperatur vinduet

T°C

Viser I løbet af hele det valgte program I hvilken fase maskinen befinder sig.

11

BRUG AF KONTROLKNAPPER TIL VALG AF PROGRAM

C. VÄELGER AF CENTRIFUGERING

Med denne kontrolknap vælges centrifugerings hastigheden. Drej kontrolknappen indtil tallet for den ønskede omdrejningshastighed står ud for det faste punkt (p).

Den endelige centrifugering for kraftige stoffer (bomuld) udføres ved den valgte hastighed.

I programmerne for syntetiske stoffer (programmerne SYNTETISKE) udføres de mellemliggende centrifugeringer ved 400 omdrejninger pr. minut og den endelige centrifugering ved 800 omdrejninger pr. minut.

I programmet for SARTE stoffer er der ikke mellemliggende centrifugering og den endelige centrifugering udføres ved 400 omdrejninger pr. minut.

I de to ULD programmer (30° og koldt) er der ikke mellemliggende centrifugering og den endelige centrifugering udføres ved 800 omdrejninger pr. minut.

Specielle programmer:

Programmet 32' udfører en mellemliggende centrifugering ved 400 omdrejninger pr. minut og slut centrifugeringen udføres ved 800 omdrejninger pr. minut.

I programmet HANDVASK er der ikke nogen mellemliggende centrifugering og slut centrifugeringen udføres med 800 omdrejninger pr. Minut.

For at udelukke centrifugering placeres symbolet udelukkelse af centrifugering 📄 ud for det faste punkt (p).

DENNE KONTROLKNAP KAN DREJES I BEGGE RETNINGER

D. TAST FOR EKSTRA HURTIG VASK

Ved aktivering af denne tast, forkortes vasketiden med op til 50 minutter alt efter det valgte vaskeprogram. Denne tast for Ekstra Hurtig vask kan bruges for 1 til 4,5 kilo vasketoj.

E. TAST FOR STRYGELET VASK

Denne knap kan bruges i alle programmer med undtagelse af „cyklus 32 minutter“.

Ved tryk på denne knap kan man reducere krølning af stofferne i udførelsen af de forskellige programmer.

Dette opnås på forskellig måde alt efter hvilket program der udføres:

I programmer for BOMÜLD vil maskinen, när denne knap er indtrykket, standse i sidste skylning, således at tøjet forbliver i vand.

For at afslutte programmet med centrifugering trykkes igen på denne knap, som herved afblokeres.

I programmer for SYNTETISK vil maskinen, når denne knap er indtrykket, springe de mellemliggende centrifugeringer over og kun udføre slut centrifugeringen, men ved lav hastighed for ikke at sammentrykke stofferne for meget.

I programmerne for KUL∅RT, ULD og HANDVASK vil maskinen, når knappen er indtrykket, standse i sidste skylning, således at tøjet forbliver i vand.

For slut af programmet med centrifugering af tojet, trykkes igen på knappen for at afblokere denne.

Ved valg af programmet „kraftlg centrlfugerlng“ (bomuld) må denne knap ikke være indtrykket.

F. TAST FOR EKSTRA SKYLNING

For at eliminere ehver rest af vaskepulver i stofferne trykkes på denne tast. Skylingeme foretages derefter med større mængde vand.

G. LYSPILOT FOR SIKKERHEDSLUKNING AF D∅R

H. TAST FOR START/PAUSE

12

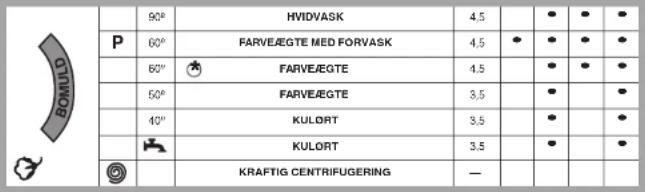

TABEL MED PROGRAMMERNE

PROGRAM		T°C	PROGRAM TIL	MAX.LASTKG	PÄFYLÖNING AF VASKEPULVER
					I	II	△	※
	P	60°	FARVEÆGTE MED FORVASK	2	●	●		●
		80°	FARVEÆGTE	2		●		●
		50°	FARVEÆGTE	2		●		●
		40°	KULORT	2		●		●
		30°	KULORT	2		●		●
			KULORT	2		●		●
			SKÅNE CENTRIFUGERING	—
		40°	KULORT	1,5		●		●
		30°	ULD	1		●		●
			ULD	1		●		●
			SKÅNE CENTRIFUGERING	—
	32°	50°	QUICK VASK 32 MINUTTER	2		●		●
		30°	HÄNDVASK	2		●		●
		—	SKYLNING	—				●
			UDPUMPNING	—

	P	60°	FARVEÆGTE MED FORVASK	2	●	●		●
		60°	FARVEÆGTE	2		●		●
		50°	FARVEÆGTE	2		●		●
		40°	KULORT	2		●		●
		30°	KULORT	2		●		●
			KULORT	2		●		●
	∅		SKÅNE CENTRIFUGERING	—

		40"	KULORT	1,5		●		●
		30"	ULD	1		●		●
			ULD	1		●		●
			SKÄNE CENTRIFUGERING	—

SPECEL PROGRAMMER		50 ^a	QUICK VASK 32 MINUTTER	2		●		●
		30 ^a	HÄNDVASK	2		●		●
		—	SKYLNING	—				●
			UDPUMPNING	—

Der er flre program grupper (BOMULD, SYNTETISK, SKÅNEVASK og SPECIELE). I hver programgruppe, er de første programmer af længst varlighed og garanterer således stor vaskeeffektivitet. Såfremt tojet kun er let snavset eller meget sart, anbefales det at vælge et af de følgende programmer.

KOMMENTARER:

1. Såfremt vasketøjet er ekstremt snavset, anbefales det kun at fylde ca. 3 kilo i maskinen.
2. Med programmet BOMULD (HVIDT 90° - VASKEÆGTE FARVER 60°) kan tøjet bleges automatisk ved at hælde klorin i den dertil indrettede beholder. △
3. Vaskemaskinen er udstyret med automatisk tilsætning af blødgøringsmiddel (flok) I den sidste skylning.
4. Et programs varighed er OMTRENTLIG. Tiden afhænger (mere eller mindre) af den valgte temperatur, mængden af vasketøj, type vasketøj, maskinens installation (vandøts indgangs temperatur, omgivelsernes temperatur, vandtryk i rørene, etc.).

HURTIGT PROGRAM - 32 MINUTTER

Det hurtige program på 32 minutter udfører en komplet vaskecyklus med maksimum 2 kilo vasketøj på 32 minutter og med en temperatur af 50 ^a .

Vaskepulveret skal fyldes i sæbebeholdren svarende til hovedvask (beholder II).

Det hurtige program på 32 minutter kan ligeledes bruges i tilfælde af meget snavset vasketøj som forvask før valg af hovedvaske programmet.
