BRUGSANVISNING 914 Fixed Filter Bank BEHRINGER

快速启动向导

914 FIXED FILTER BANK

Legendary Analog Fixed Filter Bank Module for Eurorack

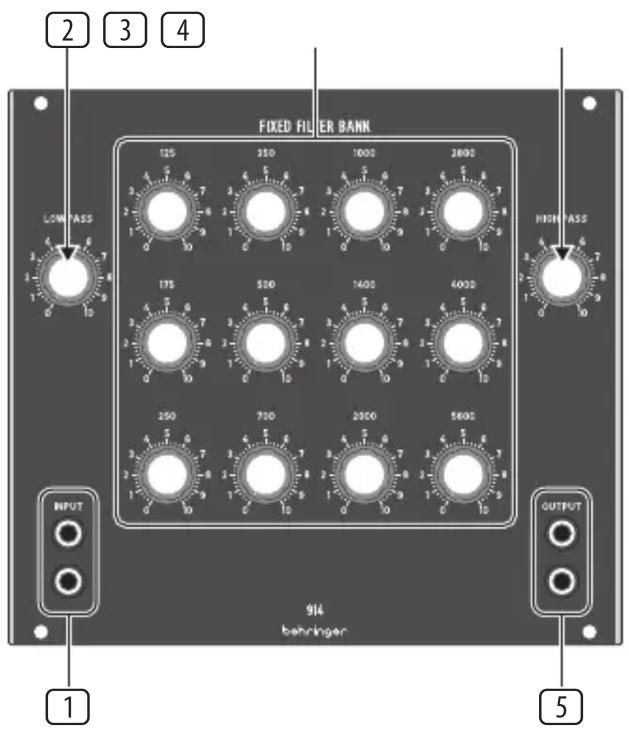

控制
FIXED FILTER BANK 125 350 1000 2000 LOW PASS HIGH PASS 175 520 1400 4000 250 700 2000 5600 INPUT OUTPUT 914 benninger 1 3 4 5

① 输入－使用带有 3.5 mm TS 连接器的电缆，通过双并行 INPUT 插孔将输入信号路由到滤波器组。
② 低通－此旋钮控制固定频率低通滤波器的电平。低通滤波器将与低频带通滤波器相互作用。
3 通行证过滤器 - 这 12 个旋钮控制 固定频率高 Q 带通的输出电平 过滤器。电平控件可以降低以标记频率为中心的频率电平。所有 14 个滤波器，包括低通和高通滤波器，是并行的，并且会互相影响以允许 控制音乐音色和共鸣。
④ 高通－此旋钮控制固定频率高通滤波器的电平。高通滤波器将与高频带通滤波器相互作用。
5 输出 - 使用带有 3.5 mm TS 连接器的电缆，通过双OUTPUT插孔将滤波后的信号从模块引回到模块之外。

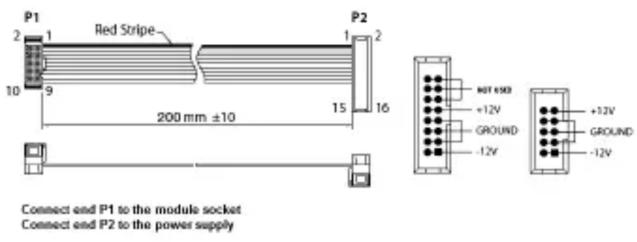

电源连接
P1 Red Stripe 2 1 2 10 9 200 mm ±10 P2 1 2 15 16 HOT 450V +12V GROUND -12V +12V GROUND -12V Connect and P1 to the module socket Connect and P2 to the power supply

914 固定过滤网模块带有所需的电源线,用于连接到标准 Eurorack 电源系统。请按照以下步骤将电源连接到模块。在将模块安装到机架盒中之前,进行这些连接会更容易。

  1. 关闭电源或机架式机箱的电源,然后断开电源线的连接。
  2. 将电源线上的16针连接器插入电源或机架盒上的插座。该连接器具有一个卡舌，该卡舌将与插槽中的间隙对齐，因此不会被错误地插入。如果电源没有键控插座，请确保将插针1(-12V)的方向与电缆上的红色条纹对准。
  3. 将 10 针连接器插入模块背面的插槽中。连接器具有一个卡舌，该卡舌将与插座对齐以正确定向。
  4. 在牢固连接电源线的两端之后,您可以将模块安装在盒中并打开电源。

安装

模块随附了必要的螺钉，用于将其安装在 Eurorack 箱中。安装前，请先连接电源线。

根据机架机箱的不同,可能会有一系列沿机箱长度方向相距2HP的固定孔,或者是一条允许单个螺纹板沿机箱长度方向滑动的导轨。可以自由移动的螺纹板可以精确定位模块,但是在安装螺钉之前,应将每个板的位置与模块上的安装孔大致成一定关系。

将模块靠在 Eurorack 导轨上，以使每个安装孔都与螺纹导轨或螺纹板对齐。从头开始固定螺丝，在对齐时可以对位置进行细微调整。确定最终位置后，拧紧螺钉。

2914 FIXED FILTER BANK

快速启动向导

技术参数 均衡图

信号连接
输入2个3.5毫米并行插孔,交流耦合
阻抗30kΩ,不平衡
最大输入电平+20 dBu@1 kHz
输出2个3.5毫米并行插孔,交流耦合
阻抗<600Ω,不平衡
最大输出水平+10 dBu
控制项
低通滤波器1x旋钮
峰值频率100 Hz
坡24 dB/oct.
筛选器库12x旋钮
类型 带通滤波器
频段125, 175, 250, 350, 500, 700, 1000, 1400, 2000, 2800, 4000, 5600 Hz
降低等级-3至-80 dB,可调
问7
高通滤波器1x旋钮
峰值频率75 kHz
坡24 dB/oct.
系统
ねじれ< 0.1% @ 1 kHz, 0 dBu
ノイズ<-80 dBu,22 Hz 至 22 kHz
力量
失真Eurorack
噪音60 mA (+12 V),70 mA (-12 V)
身体的
尺寸 (H x W x D) 42 x 142 x129 mm(1.7 x 5.6 x 5.1")
机架单位28 HP
重量0.26 kg (0.57 lbs)

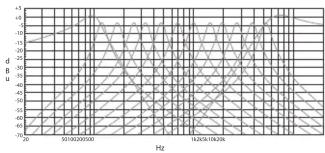

每个滤波器旋钮设置为最大值时测得的均衡曲线，一次一次：

BEHRINGER 914 Fixed Filter Bank - 安装 - 1

line | Hz | B u | | -------- | --- | | 0 | 10 | | 50/80/200/000 | 15 | | 100/160/200/000 | 20 | | 150/300/180/000 | 25 | | 200/450/160/000 | 30 | | 250/600/140/000 | 35 | | 300/750/120/000 | 40 | | 350/900/100/000 | 45 | | 400/115/90/90/90 | 50 | | 450/130/85/90/85 | 55 | | 500/145/80/85/80 | 60 | | 550/160/75/85/75 | 65 | | 600/175/70/80/70 | 70 | | 650/190/65/75/65 | 75 | | 700/215/60/70/60 | 80 | | 750/230/55/65/55 | 85 | | 800/245/50/60/50 | 90 | | 850/260/45/45/40 | 95 | | 900/275/40/40/35 | 100 | | 950/290/35/35/30 | 105 | | 1000/315/30/30 | 110 | | 1150/330/28/28 | 115 | | 1250/345/26/26 | 120 | | 1350/360/24/24 | 125 | | 1450/375/22/22 | 130 | | 1550/390/20/20 | 135 | | 1650/415/18/18 | 140 | | 1750/430/16/16 | 145 | | 1850/445/14/14 | 150 | | 1950/460/12/12 | 155 | | 2050/475/10/10 | 160 | | 2150/490/9 | 165 | | 2250/515/8 | 170 | | 2350/530/7 | 175 | | 2450/545/6 | 180 | | 2550/560/5 | 185 | | 2650/575/4 | 190 | | 2750/590/3 | 195 | | 2850/615/2 | 200 | | 2950/630/1 | 205 | | 3050/645/ | 210 | | 3150/660/ | 215 | | 3250/675/ | 220 | | 3350/690/ | 225 | | 3450/715/ | 230 | | 3550/730/ | 235 | | 3650/745/ | 240 | | 3750/760/ | 245 | | 3850/775/ | 250 | | 3950/790/ | 255 | | 4050/815/ | 260 | | 4150/830/ | 265 | | 4250/845/ | 270 | | 4350/860/ | 275 | | 4450/875/ | 280 | | 4550/890/ | 285 | | 4650/915/ | 290 | | 4750/930/ | 295 | | 4850/945/ | 300 | | 4950/960/ | 305 | | 512.7 | nan | | ... | ... |

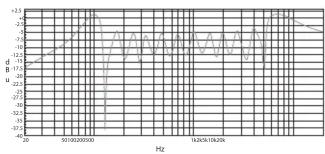

所有滤波器旋钮设置为最大值时测得的均衡曲线：

BEHRINGER 914 Fixed Filter Bank - 安装 - 2

法律声明

对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失，Music Tribe 不负任何责任。技术参数和外观若有更改，恕不另行通知。所有的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones 和 Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2021 版权所有。

保修条款

有关音乐集团保修的适用条款及其它相关信息，请登陆musictribe.com/warranty网站查看完整的详细信息。
