EK 6042 - Modtager SENNHEISER - Gratis brugsanvisning og manual

Produkttype	Trådløs modtager
Mærke	Sennheiser
Model	EK 6042
Frekvensområde	470 - 870 MHz
Antal kanaler	2 (dobbelt kanal)
Diversitetsmodtagelse	Sand diversitet
Dimensioner (B x H x D)	195 x 42 x 185 mm
Vægt	780 g
Strømforsyning	12 V DC eller 2 x AA-batterier
Batterilevetid	Cirka 8 timer (alkaline)
Lydudgang	Balanceret XLR (2), ubalanceret jack (1)
Frekvensrespons	60 Hz - 15 kHz
Signal-støj-forhold	> 110 dB (A-vægtet)
Total harmonisk forvrængning	< 0.9%
Squelch	Justerbar, med pilot tone
Antenneindgange	2 x BNC (50 Ω)
Display	Grafisk LCD med baggrundsbelysning
Synkroniseringsfunktion	Infrarød synkronisering med sender
Driftstemperatur	-10°C til +55°C
Rengøring	Brug en blød, tør klud; undgå opløsningsmidler
Sikkerhed	Brug kun godkendte strømforsyninger
Reservedele / Reparationsevne	Kontakt Sennheiser service for dele

Ofte stillede spørgsmål - EK 6042 SENNHEISER

Hvordan parrer jeg EK 6042 med en sender?

Ret den infrarøde synkroniseringsport på modtageren mod senderens synkroniseringsvindue, og tryk på SYNC-knappen. Modtageren indstiller automatisk frekvens og pilot tone.

Hvilke batterier bruger EK 6042?

Den bruger to AA alkaline eller NiMH genopladelige batterier. Sæt dem i med korrekt polaritet som vist inde i batterirummet.

Hvor længe holder batterierne?

Med alkaline-batterier kan du forvente cirka 8 timers drift. Genopladelige batterier kan vare kortere afhængigt af kapaciteten.

Kan jeg bruge modtageren mens den oplader?

EK 6042 har ikke en indbygget oplader. Brug ekstern oplader til genopladelige batterier, eller brug den med 12V DC ekstern strøm.

Hvordan rengør jeg modtageren?

Aftør kabinettet med en blød, fnugfri klud. Brug ikke alkohol eller slibende rengøringsmidler. Hold stik tørre.

Hvad er frekvensområdet for EK 6042?

Den dækker 470 til 870 MHz afhængigt af regionsvarianten. Kontrollér etiketten på enheden for nøjagtigt område.

Hvordan tilslutter jeg modtageren til en mixer?

Brug balancerede XLR-kabler fra AF-udgangene til mixerens mikrofonindgange. Til ubalanceret brug er 1/4" jack-udgangen tilgængelig.

Hvad gør 'Squelch'-indstillingen?

Squelch dæmper lyden, når der ikke modtages et gyldigt signal. Indstil det til et niveau, der afviser støj, men tillader det ønskede signal. Brug pilot tone squelch for bedste ydeevne.

Kan jeg bruge antenner fra andre mærker?

Ja, så længe de har BNC-stik og er designet til UHF-båndet. Dog er Sennheiser-antenner optimeret til bedste resultater.

Hvad skal jeg gøre, hvis displayet viser 'No Signal'?

Kontrollér, at senderen er tændt og på samme frekvens. Sørg for, at antennerne er tilsluttet og ikke blokeret. Prøv at synkronisere enhederne igen.

BRUGSANVISNING EK 6042 SENNHEISER

Betjeningsvejledning

Indhold

Den bærbare kameramodtager EK 6042 ....5

Leveringsomfang 5

Produktoversigter 6

Overside 6

Tastfunktioner 7

Forside 7

Underside 8

Lysdiodevisninger 8

Display 9

Anvendelse af EK 6042 i videokameraet 12

Tilslutning af backpanel-adapter 13

Tilslutning af batteripakke-adapten 13

Tilslutning af lydoptagelse eller mixerpult 14

Tilslutning af hovedtelefoner 14

Betjening 15

Til- eller frakobling 15

Hentning af standard-, CH1- eller CH2-displayet 15

Anvendelse af betjeningsmenuen 15

Gennemførelse af synkronisering (Sync) 17

Gennemførelse af automatisk konfiguration (Auto) 18

Gennemførelse af frekvensscanning 19

Udskiftning af scener 19

Konfiguration med en webbrowser 20

Den bærbare kameramodtager EK 6042

EK 6042 er en tokanal-True-Diversity-modtager i miniatureformat. Den passer ind i modtagerindstillet på professionelle videokameraer eller mobile mixerpulte med UniSlot/SuperSlot™ (f.eks. Panasonic, Ikegami, ARRI, Sound Devices) eller Sony-interface. Sammen med effektive lomme, indstiks- eller håndsendere fra Sennheiser opstår der meget driftssikre lydtransmissionsveje af høj kvalitet.

EK 6042 udmærker sig ved:

• den parallelle modtagelse af to sendere
• kompatibilitet med næsten alle Sennheiser-sendere og -mikrofoner som f.eks.
• digitale sendere i serien Digital 9000 i LR-modusen
• analoge sender i serierne 5000, 3000 og 2000 i FM-modusen og med kompandersystemerne HDX eller HiDyn plus

- efter ønske analog eller digital lydafspilning

- meget enkel betjening som følge af - hurtig og ukompliceret One Touch Easy Setup - menustyret betjening via display - konfigurationsmulighed via en webbrowser

- adapter til professionelle videokameraer med UniSlot/SuperSlot™ (f.eks. Panasonic, Ikegami, ARRI, Sound Devices) og Sony-interface

- strømforsyning efter ønske fra videokameraet, en mobil strømforsyning eller Sennheiser batteripakke-adapteren GA 6042 BA

- høj driftssikkerhed som følge af True-Diversity-modtagelse

- omfattende tilbehør til hver anvendelsessituation (se »Tilbehør« på side 22)

Leveringsomfang

1 kameramodtager EK 6042

2 antenner

1 U S B - k a b e l

1 transportkuffert

1 betjeningsvejledning

Tryk længe: se »Gennemførelse af synkronisering (Sync)« på side 17

④ Mini-XLR-5-bøsning (Top) Audiobøsningen på de sekundære audioudgange AUX 1 og AUX 2 (under en afdækning)

AUX 1/2

Kan kun vise analoge audiosignaler

⑤ Tast T×k kortvarigt: Sådan forlades menupunktet

Tryk længe: se »Til- eller frakobling« på side 15

⑥ Tast Tøk kortvarigt: Navigér i menuen, eller skift til standarddisplayet

Tryk længe: se »Gennemførelse af synkronisering (Sync)« på side 17

⑦ LED CH1 og CH2 Status-LED'er for modtagelseskanal 1 eller 2

Detaljer, se side 8

⑧ Tast Tøk kortvarigt: Bekræft valg

Tryk længe: se »Udskiftning af scener« på side 19

Tastfunktioner

Tast Funktion
[660K]Tryk kortvarigt	• Navigatorer et niveau op i betjeningsmenuen• Forlader menupunktet uden at overtage indtastninger
Tryk længe	• Tilkobl EK 6042 (se side 15)• Frakobl EK 6042
[ST5X]Tryk kortvarigt	• Skifter fra det aktuelle standard-, CH1- eller CH2-display til betjeningsmenuen• Henter det valgte menupunkt
[6078] Tryk længe	• Henter en gemt scene (se side 20)
[6476]Tryk kortvarigt	• Skifter mellem standard-, CH1- og CH2-display• Skifter til det forrige menupunkt• Forøger den indstillede værdi

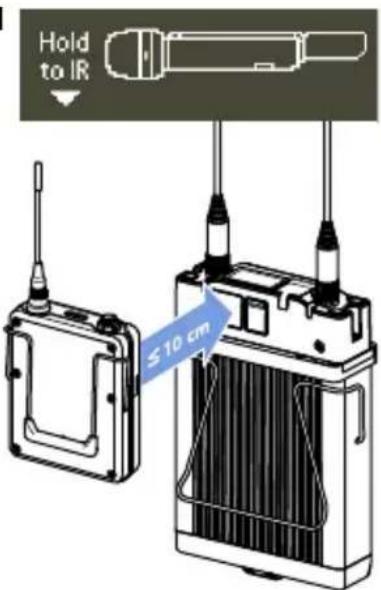

[27GZ] Tryk længe	• Synkroniserer en sender med EK 6042 (se side 17)
Tryk kortvarigt	• Skifter mellem standard-, CH1- og CH2-display• Skifter til det næste menupunkt• Reducerer den indstillede værdi
[KWSH]Tryk længe	• Start automatisk konfiguration (se side 17)

Forside

CH1 CH2 IR USB ① ②

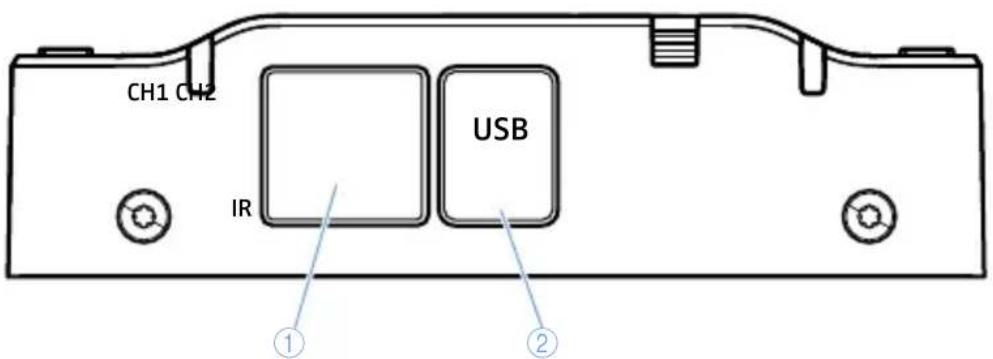

① Infrarødt interface

Statuslysdiode til modtagelseskanal CH1

② Lysdiode CH2

Statuslysdiode til modtagelseskanal CH2

Lysdiode Betydning

Slukket Modtagelseskanalen er slukket f.eks. for at spare på batteri-kapaciteten. På displayet vises »Inactive«. Til-/frakobling af en modtagelseskanal, se »Channel Power« på side 16.

Grøn Modtagelseskanalen er tilkoblet og modtager en sender. Sender- og modtagerbatterier har tilstrækkelig kapacitet.

Gul En statusmelding vises på displayet.

Rød På modtagelseskanalen modtages der ikke en sender.

Display

Displayet viser forskellige statusinformationer samt betjeningsmenuen.

Hentning af følgende displays, se side 15. Betjeningsmenu, se side 15.

Standard-display

Standard-displayet vises efter tilkoblingen.

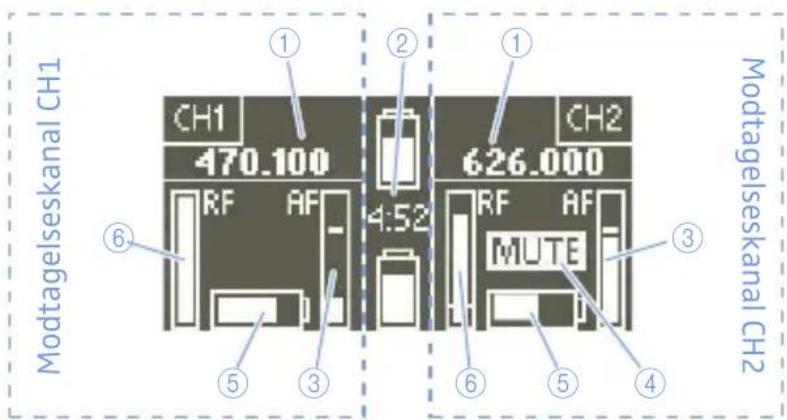

Modtagelskanal CH1 470.100 CH1 ① ② ① 626.000 CH2 RF AF 4:52 MUTE ③ ⑥ ⑤ ④ Modtagelskanal CH2

① Modtagelsesfrekvens
② Strømforsyningens kilde og status:

Hvis batteripakke-adapteren GA 6042 BA anvendes, vises kapaciteterne og den resterende levetid for de isatte batteripakker BA 61.

Hvis der er tilsluttet en ekstern strømforsyning, vises der et stiksymbol.

Hvis EK 6042 anvendes i et videokameras modtagerindstik, vises der et videokamerasymbol.

Hvis EK 6042 sættes i et SuperSlot™-kompatibelt modtagerindstik, vises dette logo.

③ Senderens audioniveau med peak-hold-funktion
④ Mute-visning: Enten har EK 6042 frakoblet lyden fra audioudgangen på grund af et utilstrækkeligt eller fejlbehæftet modtagelsessignal, eller lyden til den modtagede sender blev frakoblet med dens MUTE-kontakt.
⑤ Den modtagede senders batteri-kapacitet
⑥ Modtagelsessignalets styrke på modtagelseskanalen

CH1- og CH2-display

Digital modtagelse Analog modtagelse

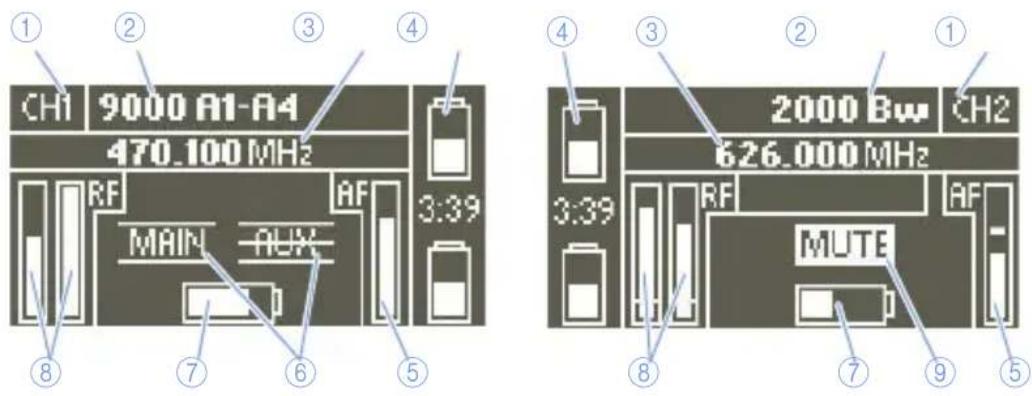

① Modtagelseskanalens navn
② Den modtagede senders senderbetegnelse
③ Modtagelsesfrekvens
④ Strømforsyningens kilde og status (se ② på side 9)
⑤ Senderes audioniveau (deviation/modulation) med peak-hold-funktion
⑥ Audioudgangsvisning:

Hvis en audioudgang er deaktiveret ved hjælp af command-funktionen, vises dens symbol gennemstreget.

Hvis modtagelseskanalen blev frakoblet i menuen Channel Power, vises »inactive«.

⑦ Den modtagede senders batteri-kapacitet
⑧ Styrke af modtagelsessignalet for de to Diversity-grene med visning af støjspærringstærsklen
⑨ Mute-visning (se ④ på side 9)

Backpanel-adapter

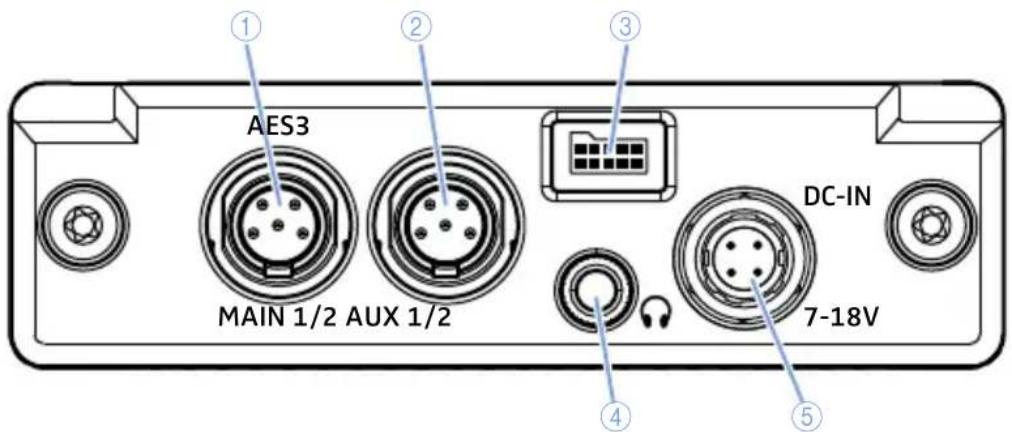

Backpanel-adapteren GA 6042 BP kan fås som tilbehør. Der er brug for den, hvis du ønsker at anvende EK 6042 uden for et videokamera.

Audiobøsning for de primære audioudgange Kan udsende analoge eller digitale audio- signaler

Audiobøsning for de sekundære audio- udgange AUX 1 og AUX 2

Kan kun vise analoge audiosignaler Udsender det samme audiosignal som f.eks. audiobøsning (Top) AUX 1/2

Tilslutning af batteripakke-adapteren GA 6042 BA

Til tilslutning af en hovedtelefon

Til tilslutning af en ekstern strømforsyning

Ibrugtagning

Anvendelse af EK 6042 i videokameraet

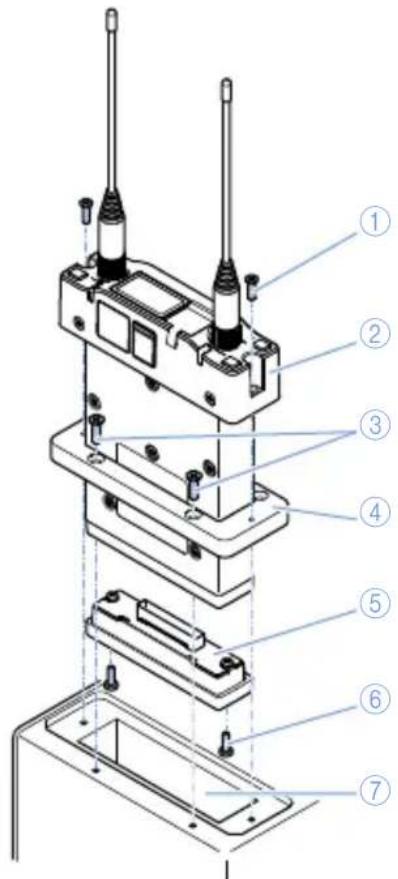

Du kan fastgøre EK 6042 i videokameraets modtagerindstik. Til indbygning i videokameraer med UniSlot/SuperSlot™ (f.eks. Panasonic, Ikegami, ARRI, Sound Devices) har du brug for sættet GA 6042-25, til indbygning i Sony-videokameraer sættet GA 6042-15. Hvert sæt består af en adapterplade ④ og en D-Sub-adapter ⑤.

Skru adapterpladen på modtager-indstikket ⑦ på dit videokamera med de fire medfølgende skruer ③.

Sæt forsigtigt D-Sub-adapteren forsigtig på multipin-interfacet på EK 6042 ②. Skru D-Sub-adapteren fast på EK 6042 med de to medfølgende skruer ⑥.

Skub EK 6042 med den monterede D-Subadapter gennem adapterpladen og ind i modtagerindstikket.

Skru EK 6042 fast på videokameraet med de to medfølgende skruer ①. EK 6042 er forbundet med videokameraet via multipin-interfacet og forsynes med strøm via videokameraets batteri.

Hvis du anvender EK 6042 i modtagelsesindstikket på et video-kamera med UniSlot/SuperSlot™ (f.eks. Panasonic, Ikegami, ARRI), overføres audiosignalerne fra de to modtagelseskanaler via multipin-interface til videokameraet.

Hvis du anvender EK 6042 i modtagelsesindstikket på et Sonyvideokamera, accepteres muligvis kun audiosignalet på modtagelseskanalen CH1 fra videokameraet. Også overføring af den anden modtagelseskanal CH2 til videokameraet:

Forbind mini-XLR-5-bøsningen (Top) AUX 1/2 med en anden audioindgang på dit Sony-videokamera ved hjælp af Y-adapter-kablet.

Tilslutning af backpanel-adapter

For at anvende EK 6042 uden for dit videokamera (f.eks. til en mobile mixerpult) har du brug for backpanel-adapteren GA 6042 BP samt en ekstern strømforsyning.

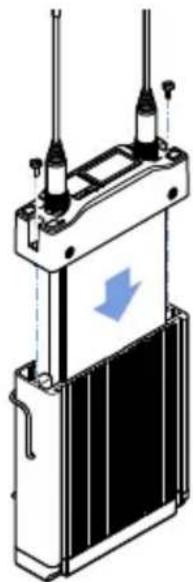

Skub EK 6042 forsigtigt fuldstændigt ind i backpanel-adapteren.
Skru EK 6042 fast på backpanel-adapteren med de to medfølgende skruer.
Tilslut de primære og – hvis det ønskes – de sekundæren audioudgange til din mixerpult ved hjælp af to Y-adapterkabler (se side 14).
Tilslut ved hjælp af DC-IN-kablet CA 6042 DC en ekstern strømforsyning til bøsningen DC-IN, eller montér batteripakken-adapteren GA 6042 BA (se nedenfor).

Backpanel-adapterens bælteclips kan du fjerne.

Tilslutning af batteripakke-adapten

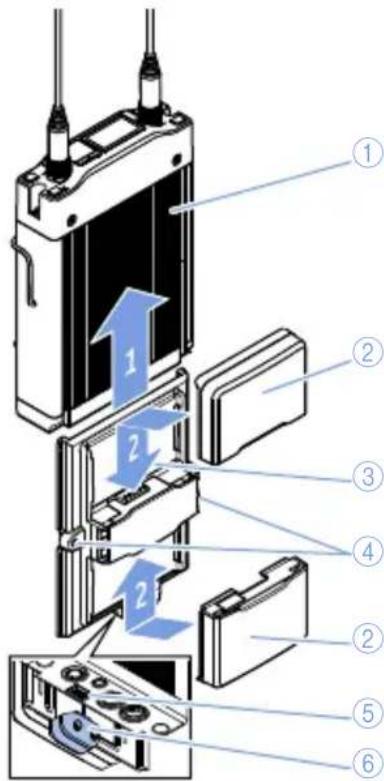

For at anvende EK 6042 med batterier har du brug for batteripakken-adapteren GA 6042 BA, to batteripakker BA 61 og opladeren L 60:

Montér backpanel-adapteren ① (se ovenfor).
Skub batteripakke-adapteren ③ på den rigtige side af backpanel-adapteren, så stikket på backpanel-adapteret ⑥ tilsluttes til bøsningen for batteripakken ⑤.
Skru batteripakke-adapteren fast på backpanel-adapter med de to medføl-gende skruern ④.
Sæt de to batteripakker BA 61 ② på batteripakke-adapteren, indtil det kan køres, at de går i indgreb.

Du kan altid erstatte en batteripakke – også under driften. Den anden batteripakke overtage imidlertidig strømforsyningen.

Tilslutning af lydoptagelse eller mixerpult

EK 6042 kan modtage to sendere samtidigt. Til tilslutningen til lydoptagelsen eller mixerpulten har du derfor brug for mindst et Y-adapterkabel.

▶ Tilslut et Y-adapterkabel til den ønskede audioudgang (MAIN 1/2 og/eller AUX 1/2).
Indstill det ønskede audioformat i menupunktet MAIN Format: digital AES-3 eller analog.

På de primære audioudgange MAIN 1/2 kan audiosignalerne på de to modtagelseskanaler udsendes enten analogt eller digitalt. På de sekundære audioudgange AUX 1/2 og (Top) AUX 1/2 kan der kun udsendes analoge audiosignaler.

Tilslutning af hovedtelefoner

FORSIGTIG

Risiko for høreskader på grund af for høj lydstyrke

Hovedtelefonudgangen kan skabe høje lydtryk. En højere lydstyrke eller en længere påvirkningstid kan beskadige din hørelse.

Indstil en middel lydstyrke.
▶ Reducér lydstyrkeniveauet, før du foretager en senderskift eller en frekvensændring.

▶ Montér backpanel-adapteren (se side 13).
Tilslut hovedtelefonerne til backpanel-adapterens 3,5 mm-jackbøsningen PHONES.

Betjening

Til- eller frakobling

Tillkobling af EK 6042:

Hold tasten kkket ind længe. Standard-displayet vises. Hovedtelefonudgangens lydstyrke indstilles automatisk til en lavt niveau.

Frakobling af EK 6042:

Hvis der vises en undermenu (se side 16), skal du trykke flere gange på tasten indtil standard-, CH1- eller CH2-displayet vises.

Hold tasten kkket ind længe. Der afspilles en animation. Derefter frakobles EK 6042.

Hentning af standard-, CH1- eller CH2-displayet

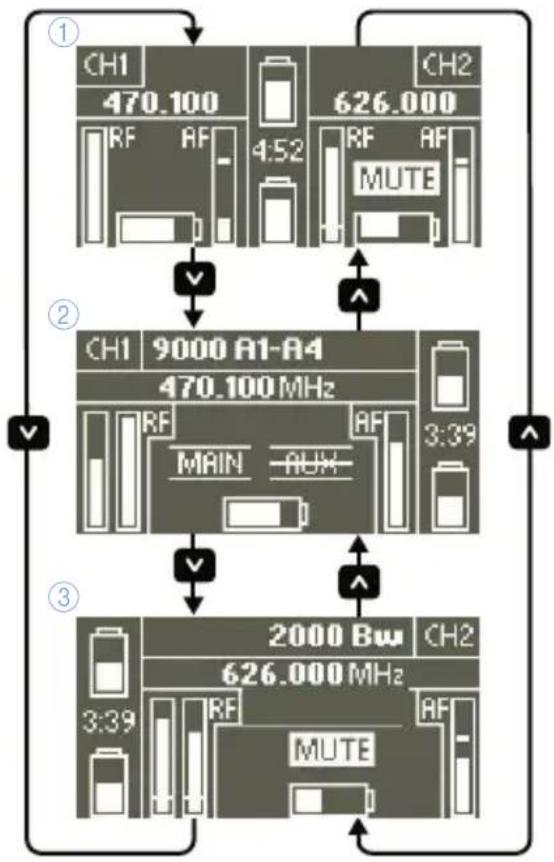

Efter tilkoblingen vises standard-displayet ①. Skift til CH1-displayet ② eller CH2-displayet ③:

Skift fra betjeningsmenuen (se side 16) tilbage til standard-displayet:

Tryk på tasten ✗ flere gange, indtil standard-displayet vises.

Anvendelse af betjeningsmenuen

Hentning af betjeningsmenuen

Tryk kortvarigt på tasten, 📋ens standard-displayet, CH1-displayet eller CH2-display vises.

- Hvis du henter betjeningsmenuen ud fra standard-displayet, vises menuepunktet MAIN Format.

• Hvis du henter betjeningsmenuen fra CH1-displayet, vises menupunktet CH1 Settings.
• Hvis du henter betjeningsmenuen fra CH2-displayet, vises menupunktet CH2 Settings.

Oversigt over betjeningsmenuen

Hoved-menu	Under-menu	Mulige indstillinger
CH1 Settings	Transmitter	Search via IR: Registrerer sender via infrarødt interface
CH2 Settings		List: Vælger senderen i listen
	Frequency	Scan to next: Søg en egnet frekvens automatisk på grundlag af Squelch-indstillingen
		Tune: Indstiller frekvens manuelt
		License: Vælger forindstillet frekvens-preset
	Sync Overfører frekvens til senderen via infrarødt interface, se »Gennemførelse af synkronisering (Sync)« på side 17
	Pilot Squelch	inactive: Pilotlydanalyse deaktiveret
		active: Pilotlydanalyse aktiveret
		not supported: Senderen understøtter ikke nogen pilotlyd
	Squelch Analog modtagelse: Indstiller støjspærrings-tærsklen
			Digital modtagelse: inactive
	MAIN Out AUX Out	always ON: Audioudgangen er altid tilkoblet
		ON by command: Audioudgang kan aktiveres command-funktionen
		MUTE by command: Lyden på audioudgang kan frakobles med command-funktionen
	Channel Power	inactive: Audiosignalet er frakoblet på alle udgangsbøsninger og kun aktive på hoved-telefonudgangen
		active: Audiosignalet er aktivt på alle udgangsbøsninger
MAIN Format		digital AES-3 eller analog
Level MAIN 1		Digital modtagelse: digital
Level MAIN 2		Analog modtagelse: Indstiller audioniveau
Level AUX 1		Indstiller audioniveau
Level AUX 2
Testtone on eller off
PHONES Volume Indstiller hovedtelefonernes lydstyrke
PHONES Listen to		Indstiller modtagelseskanalen CH1 eller CH2 eller CH1+CH2 på hovedtelefonernes udgang
Store Scene Gemmer aktuelle indstillinger som scene
Network Ændrer modtagerens IP-adresse
Info Viser firmware-version og word-clock-status
License List Viser licenserede frekvenser
Spectrum Scan Gennemfører en frekvensscanning

Gennemførelse af synkronisering (Sync)

I menuen CH1 Settings eller CH2 Settings skal der være indstillet indstillinger, der passer til senderen, i undermenuerne Transmitter, Frequency og Squelch.

Der findes to muligheder for at starte en synkronisering. Første mulighed:

Hold tasten ▲ykket ind længe. Valget af modtagelseskanalen vises.

Vælg CH1 eller CH2 for synkroniseringen, og start synkroniseringen med tasten √

Sync CH1 2000 Bw CH2 9000 B1-B4 US

Anden mulighed:

Hent undermenupunktet Sync (i CH1 Settings eller CH2 Settings), og start synkroniseringen med tasten √ Ved at vælge CH1 Settings eller CH2 Settings vælger du allerede modtagelseskanal, der skal synkroniseres med senderen. Derfor vises der ikke et valg af modtagelseskanalen.

Når synkronisering er blevet startet, vises Hold to IR, og det infrarøde interface blinker blåt.

Hold den tilkoblede senders infrarøde interface (se betjeningsvejledningen til senderen) foran det infrarøde interface på EK 6042.

Frekvensen, der er indstillet på EK 6042, overføres til senderen. Hvis denne overfør- sel lykkedes, lyser statuslysdioderne på den tilsvarende modtagelseskanal grønt, hvis lyden på senderen ikke er frakoblet. Den trådløse forbindelse er straks klar til brug. Hvis overførslen mislykkes, vises mel- dingen Failure.

Gennemførelse af automatisk konfiguration (Auto)

Manuelle indstillinger er ikke nødvendige. Egnede indstillinger i undermenuerne Transmitter, Frequency og Squelch beregnes automatisk.

Hold tasten v ykket ind længe. Valget af modtagelseskanalen vises.
Vælg CH1 eller CH2 for den automatiske konfiguration.
Start den automatiske konfiguration med tasten √

Hold to IR vises, og det infrarøde interface blinker blåt.

Hold den tilkoblede senders infrarøde interface (se betjeningsvejledningen til senderen) foran det infrarøde interface på EK 6042.

EK 6042 registrerer sender og dens frekvensområde. Derefter holder det infra-røde interface op med at blinke blåt.

g nu afstanden mellem sender og EK 6042. Afhængigt af sendertypen kan Increase transmitter distance vises på displayet. g i dette tilfælde afstanden endnu mere.

Auto CH1 2000 Bw CH2 9000 B1-B4 US

EK 6042 beregner nu automatisk en egnet frekvens samt omgivelsernes støjniveau og foretager tilsvarende indstillinger i undermenuerne Transmitter, Frequency og Squelch.

Derefter vises Hold to IR igen, og det infra-røde interface blinker blåt igen.

Hold igen senderens infrarøde interface foran det infrarøde interface på EK 6042.

Den beregnede frekvens overføres til senderen. Hvis denne overførsel lykkedes, lyser statuslysdioderne på den tilsvarende modtagelseskanal grønt, hvis lyden på senderen ikke er frakoblet. Den trådløse forbindelse er straks klar til brug. Hvis overførslen mislykkes, vises meldingen Failure.

Gennemførelse af frekvensscanning

Du kan gennemføre en frekvensscanning for at skabe dig et overblik over den aktuelle frekvenssituation lokalt. Under en frekvensscanning frakobles lyden på audioudgangene på begge modtagelseskanaler.

For at indstille en modtagelsesfrekvens kan du anvende funktionerne i undermenuen Frequency via menuerne CH1 Settings og CH2 Settings (se side 16). Som alternativ kan du gennemføre den automatiske setup (se side 17).

Hent betjeningsmenuen (se side 15), vælg Spectrum Scan, og bekræft advarslen.
Frekvensscanningen begynder i midten af EK 6042-frekvensområdet og kører derefter samtidigt med de lavere og højere. Du kan altid scroll e gennem hele frekvensscanning med tasterne 🎯.

Tryk på tasten at vende tilbage til betjeningsmenuen.

Udskiftning af scener

Hvis mikrofonerne udskiftes mellem flere takes, og der ikke er tid til at konfigurere dem, kan du forberede dig på følgende måde:

Konfigurér sender og den EK 6042 forinden. Gem de påkrævede modtagerkonfigurationer som scene (se nedenfor).
Du kan gemme op til 10 scener.

▶ Skift uden at spilde tid til den påkrævede konfiguration ved at hente den gemte scene (se side 20).

Lagring af en scene

- Indstil alle parametre som ønsket, og synkronisér de pågældende sendere.

Hent betjeningsmenuen (se side 15), og vælg Store Scene.

Scenevalget vises.

▶ Vælg et scenenummer (#1 til #10).

scenenummer. Ældre scener overskrives i den forbindelse. Du kan vise og slette konfigurationen af alle scener i en webbrowser (se side 20).

Hentning af en scene

Der findes to muligheder for at hente en scene.

Første mulighed:

Hold tasten øvkket ind længe. Scenevalget vises. De forindstillede frekvenser og senderbetegnelserne og frekvensbåndene for de synkroniserede sendere vises.

CH1 626.000 9000 A5-A8 US 630.000 9000 B1-B4 US

1 Scene

Vælg det ønskede scenenummer med tasten åler, o bekræft med tasten.

Den forindstillede konfiguration aktiveres med det samme.

Anden mulighed (hurtigtvalg):

Hold tasten √kket ind, og tryk samtidigt på tasten ell for at navigere til det ønskede scenenummer.

Slip begge taster.

Den sidste valgte scene aktiveres, og standard-displayet vises.

Konfiguration med en webbrowser

Du kan tilslutte EK 6042 direkte til en Windows-pc eller Mac og konfigurere den med en webbrowser.

Du skal ikke installere en driver, hvis du tilslutter EK 6042 til en Windows-pc.
▶ Installér en RNDIS-driver på din Mac, før du tilslutter EK 6042. RNDIS-drivere til Mac står frit til rådighed på internettet.

Hvis du ønsker at tilslutte flere EK 6042 samtidigt til din computer, skal modtagerne først tilordnes forskellige IP-adresser i menupunktet Network.

Forbind EK 6042 med din computer ved hjælp af USB-kablet. EK 6042 tilkobles automatisk. Ved den første tilslutning til en Windows-computer installeres de påkrævede drivere til registrering af EK 6042. Det kan vare et par minutter. På displayet på EK 6042 vises der derefter en URL.
Indtast denne URL i adresselinje i din webbrowser. I webbrowseren vises fölgende menuer.

License List

I menuen Licence List kan angive op til 100 frekvenser, der kan vælges frit, og som primært vælges ved den automatiske søgning efter fri frekvenser.

Band List

I menuen Band List kan angive op til 25 frekvensbånd, der kan vælges, og som pirmært vælges ved den automatiske søgning efter fri frekvenser.

Hvis der blev oprettet frekvenser i menuen Licence List (se ovenfor), behandles de med højere prioritet.

Transmitter Profiles

Menuen Transmitter Profiles indeholder forindstillede senderprofiler, der er kompatible med EK 6042. De kan vises med menupunktet Default Profiles.

Du kan også oprette og redigere nye, brugerdefinerede sendeprofiler i menupunktet Custom Profiles (Add profile) eller finde sendere med det infrarøde interface (Detect over IR). Kompatible, men stadigt ukendte sendere tilføjes i den forbindelse automatisk.

Scenes

Indstillingerne kan slettes ved at klikke på X.

Maintenance

I denne konfigurationsmenu kan du blandt andet:

• foretage et reset des EK 6042
- importere/eksportere konfigurationer
• gennemf're firmware-updates

Indtrængende væske kan ødelægge produktets elektronik.

Den kan forårsage en kortslutning af elektronikken i produktets kabinet.

Sørg for, at produktet ikke kommer i nærheden af væsker.

Undlad at bruge opløsnings- eller rengøringsmidler.

Rengør EK 6042 og tilbehøret med en let fugtig klud.

Tilbehør

Artikel Artikel	nummer Beskrivelse
EK 6042 A 506210 Bærbar kameramodtager
GA 6042-15 506213 15-pin-D-Sub-adapter til Sony
GA 6042-25 506212 25-pin-D-Sub-adapter til UniSlot/SuperSlotTM
GA 6042 BP 506214 Backpanel-adapter
GA 6042 BA 506215 Batteripakke-adapter
CA 6042 XLR	506216	Y-adapterkabel (mini-XLR til 2 x XLR)
CA 6042 DC 506217 DC-IN-kabel
BA 61 504703 Batteripakke
L 6 0 504704 Oplader til opladning af BA 61

Tekniske data

Højfrekvensegenskaber

Modtagerprincip Superheterodyn med digital demodulation
Modtagelseskanaler 2
Modtagelses-kompatibilitet	Digital modulation: Digital 9000 LR-modusBredbånd-FM: HiDyn Plus, HDX
Frekvensområder 470 til 654 MHz
Koblingsbåndbredde 184 MHz
Trinbredde ≥ 5 kHz
Modtagelsesdiversitet True Diversity (2 x 2 modtagere)
Følsomhed »LR-Modus«: <-90 dBm»FM-Modus«: <-94 dBm @52 dB Audio SNR
Antenneindgange 2 SMA-bøsninger (50 Ω)
Antennetype 2 UHF-bredbåndsantenner
Nabokanalselektion	Typ. 70 dB (kanalafstand ≥ 400 kHz)

Audioegenskaber

Audiofrekvensgang		20 Hz til 20 kHz (+/-1,5 dB)
Dynamik		>108 dB(A)
Total harmonisk forvrængning		»LR-Modus«: < 0,03 % (ved 1 kHz)»FM-Modus«: < 0,5% (ved 1 kHz)
Latens		»LR-Modus«: 3,0 ms (AES3)»FM-Modus«: 1,5 ms (AES3)
Audioudgange		5-pin-mini-XLR (male), symmetrisk
MAIN 1/2	digital:	0 dBFs, AES3, 48 kHz, 24 bit
	analog:	-22 dBu til +8 dBu (kan indstilles)
(Top) AUX 1/2 analog:		-22 dBu til +8 dBu (kan indstilles)

Andre egenskaber

Dimensioner (H x B x D)	Ca. 107 x 90 x 26 mm (uden antenner)
Vægt	Ca. 340 g
Konfigurationsinterface	Mikro-USB-stik, type B
Multipin-interface	60-pin-stik til GA-6042-adapter

Anvendelse med backpanel-adapter GA 6042 BP

Effektoptagelse Typ. 3 W ved 12 V (7 til 18 V)
Indgangsspænding 4-polet DC-IN-bøsning, typ. 12 V (7 til 18 V)
Hovedtelefonudgang 3,5 mm-jackbøsning
	2 x 25 mW til 32 Ω
Dimensioner (H x B x D) Ca.	135 x 90 x 26 mm
Audioudgange 5-pin-mini-XLR (male), symmetrisk
MAIN 1/2 digital: dBFs, AES3, 48 kHz, 24 bit analog: -22 dBu til +8 dBu (kan indstilles)
(Top) AUX 1/2 analog: -22 dBu til +8 dBu (kan indstilles)

Anvendelse med batteripakke-adapter GA 6042 BA

(GA 6042 BP nødvendig til anvendelse)

Kompatibel batteripakke Sennheiser BA 61

Funktionstid > 4 timer (med 2 x batteripakke BA 61)

Dimensioner (H x B x D) Ca. 135 x 90 x 44 mm

Omgivelsestemperatur -10 °C til +55 °C
Relativ luftfugtighed	Maks. 90% ved 40 °C (ikke-kondenserende)
Dråbe- og stænkvandsbeskyttelse	Produktet må ikke udsættes for dråbe eller stænkvand (IP2X).

Omgivelsestemperatur	-25 ^ til +70 ^
Relativ luftfugtighed	Maks. 90% ved 40 ^
Dråbe- og stænkvandsbeskyttelse	Produktet må ikke udsættes for dråbe eller stænkvand (IP2X).
Stødstyrke	I henhold til IEC 68 eller EN 60068, T2-27

Licenses
