BRUGSANVISNING ECT641BSC GORENJE

Vi vil gerne takke dig for, at du har vist os tillid ved at købe vores produkt.

Denne detaljerede betjeningsvejledning gør det nemmere at bruge apparatet. Vejledningen gør det muligt for dig at lære apparatet at kende så hurtigt som muligt.

Kontroller, at apparatet ikke er beskadiget ved modtagelsen. Hvis du opdager en transportskade, skal du kontakte salgsstedet eller det lager, som apparatet er afsendt fra. Telefonnummeret findes på fakturaen eller følgesedlen.

Du kan også finde vejledningen på vores hjemmeside:

www.gorenje.com / http://www.gorenje.com /

4	VIGTIGE SIKKERHEDSANVISNINGER	INTRODUKTION
6	Før tilslutning af apparatet:
7	GLASKERAMISK KOGEPLADE
8	Tekniske specifikationer
9	F∅R DU BRUGER APPARATET F∅RSTE GANG	KLARG∅RING AF APPARATET F∅R IBRUGTAGNING
10	KOGEPLADEN	BRUG AF KOGEPLADEN
10	Glaskeramisk kogeplade
11	Tip til kogegrejet
11	Energispareråd
12	BRUG AF KOGEPLADEN
12	Betjeningspanel (afhænger af modellen)
13	Tænde for kogepladen
13	Tænde for en kogezone
14	Automatisk hurtigopvarmning
14	Skema for automatisk hurtigopvarmning
16	Udvidet kogezone (afhængigt af modellen)
16	Powerzone
17	Børnesikring
18	Timerfunktioner
19	Afbryde tilberedningen midlertidigt med funktionen stop & go
19	Hukommelsesfunktion
20	Deaktivering af en kogezone
20	Restvarmeindikator
20	Maksimal tilberedningstid
21	Deaktivering af hele kogepladen
21	Automatisk slukning
21	Indstilling af lydsigning og børnesikring
23	VEDLIGEHOLDELSE OG RENG∅RING	VEDLIGEHOL- DELSE OG REN- G∅RING
25	FEJLAFHJÆLPNINGSSKEMA	FEJLAF- HJČL-PNING

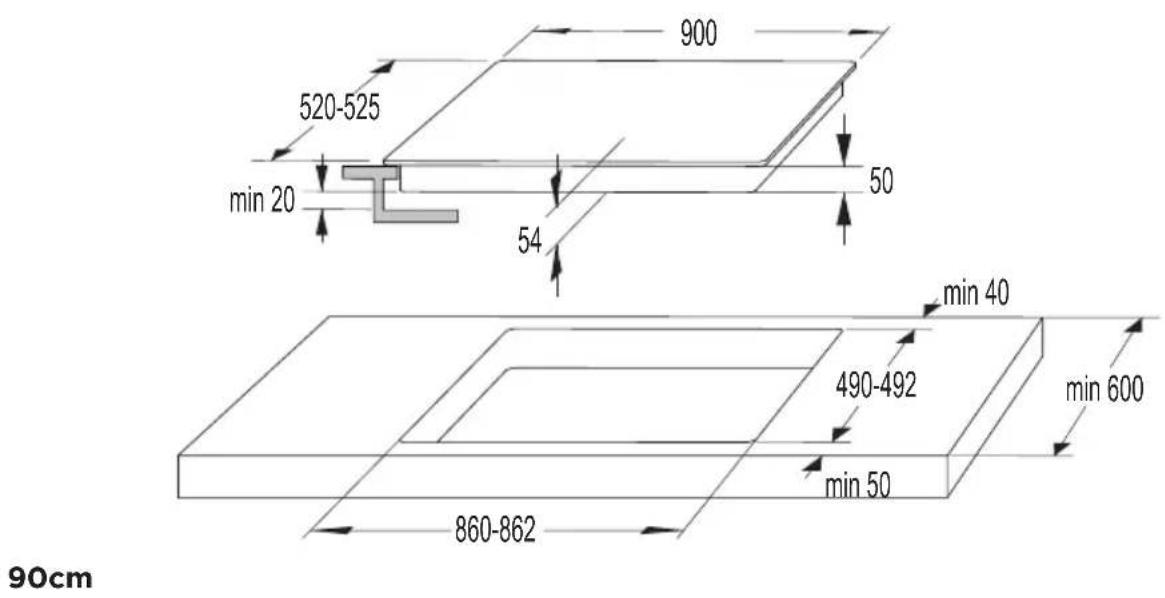

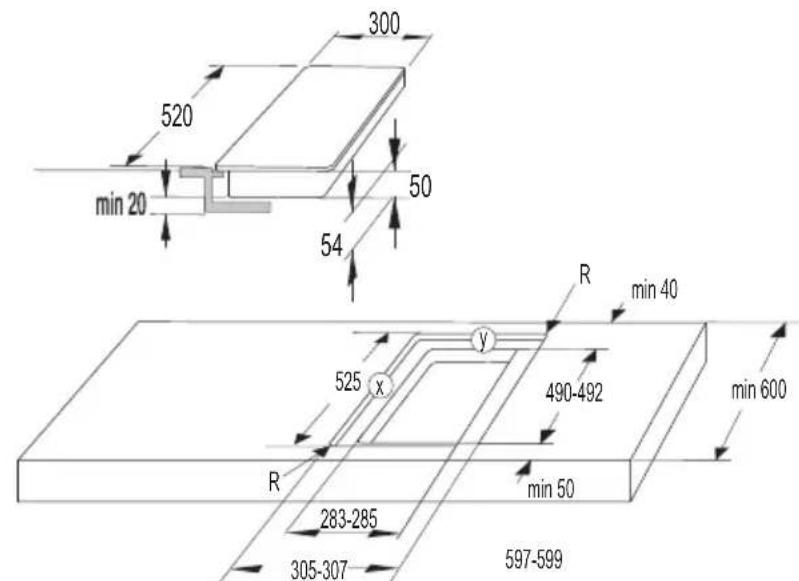

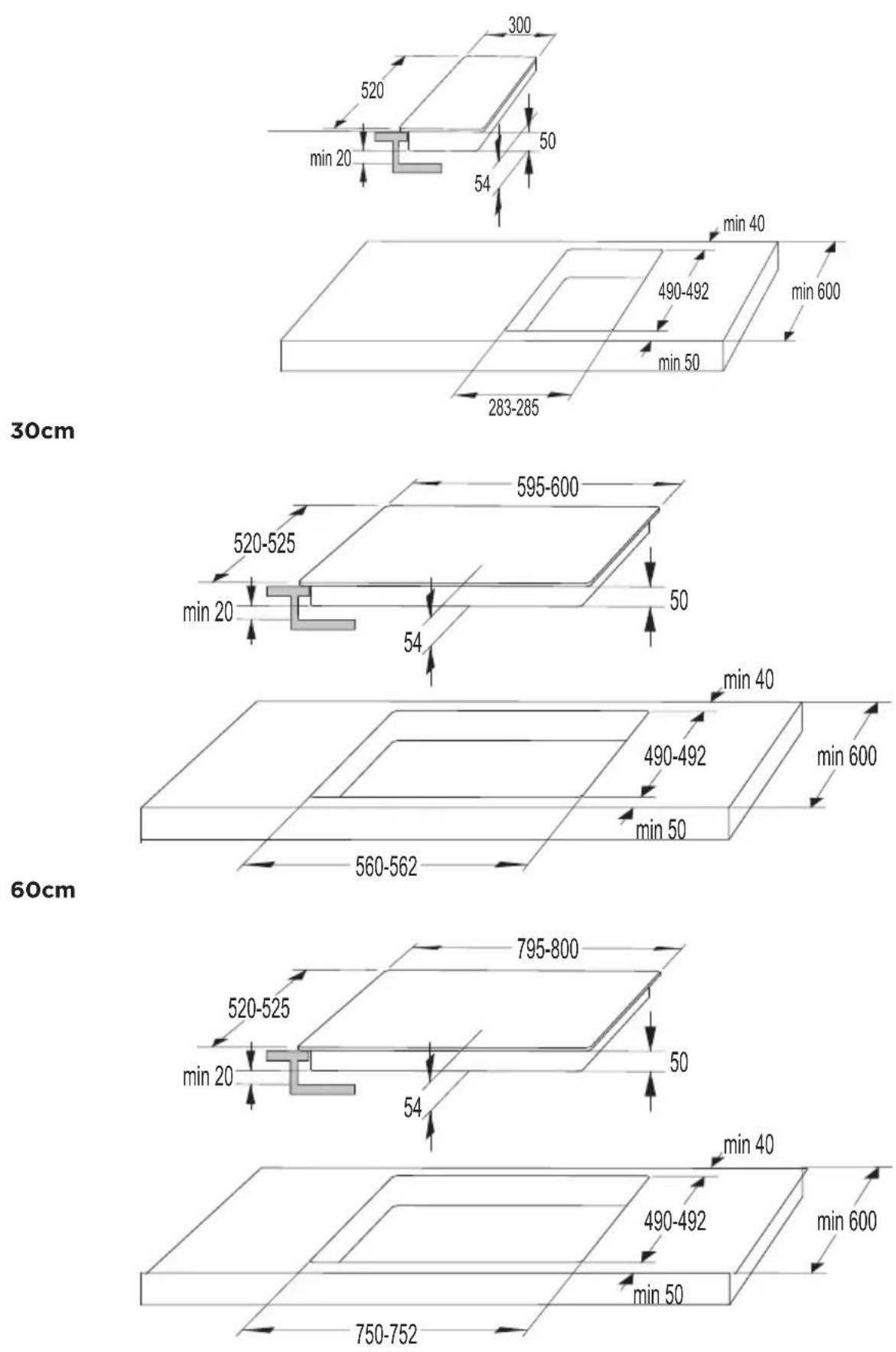

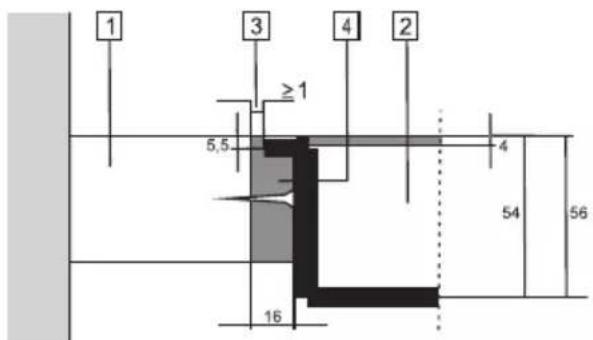

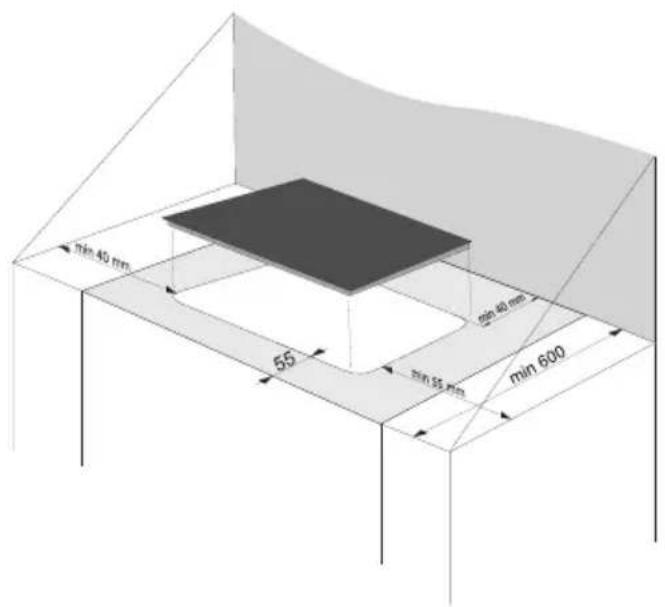

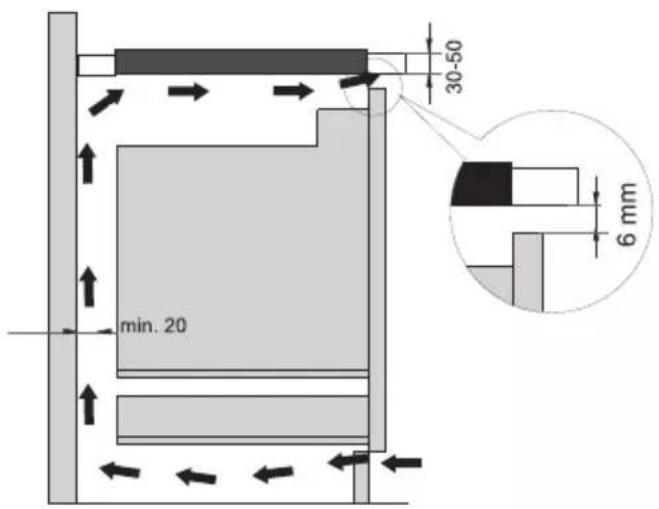

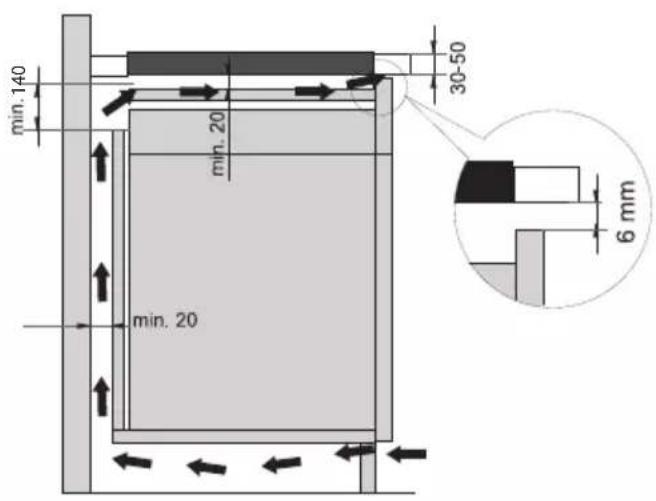

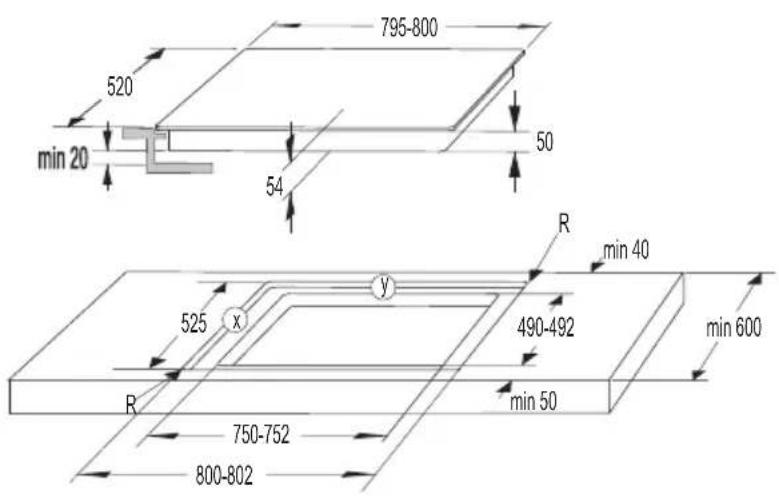

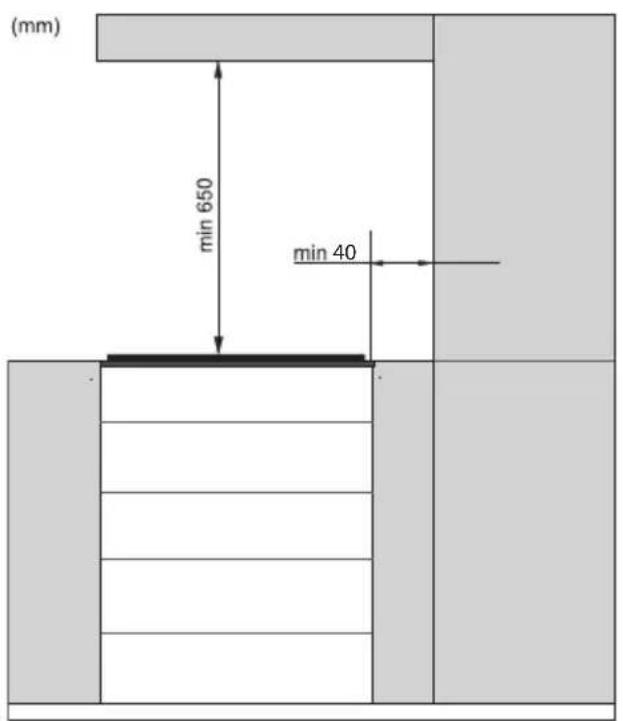

26	MONTERING AF EN GLASKERAMISK KOGEPLADE	INSTALLATION OG TILSLUTNING
34	TILSLUTNING AF KOGEPLADEN TIL LYSNETTET
36	BORTSKAFFELSE	DIVERSE

LÆS VEJLEDNINGEN GRUNDIGT, OG GEM DEN TIL EVENTUEL SENERE BRUG.

Apparatet må bruges af børn over 8 år og af personer med nedsat fysisk, sensorisk eller mental kapacitet eller manglende erfaring med og viden om produktet, hvis de holdes under opsyn eller har fået vejledning i at bruge apparatet på en sikker måde og forstår de involverede risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn, medmindre det foregår under opsyn.

Børn skal overvåges for at sikre, at de ikke leger med apparatet.

ADVARSEL: Apparatets tilgængelige dele kan blive meget varme, när apparatet er i brug. Pas på ikke at berøre varmeelementerne. Børn yngre end 8 år skal holdes på sikker afstand eller hele tiden være under opsyn.

ADVARSEL: Tilgængelige dele bliver varme under brug. Hold børn på sikker afstand, så de ikke bliver brændt eller skoldet.

ADVARSEL: Sørg for, at apparatet er slukket, før du udskifter pæren, så du undgår risikoen for at få stød.

Brug ikke damprenser eller højtryksrenser til at rengøre apparatet, da det kan forårsage elektrisk stød.

Apparatet er ikke beregnet til at blive styret ved hjælp af en ekstern timer eller et separat fjernbetjeningssystem.

Der skal indbygges en afbryder i det faste ledningsnet i henhold til de gældende regler.

Hvis ledningen bliver beskadiget, skal den udskiftes af en autoriseret reparatør for at undgå farer (gælder kun apparater, som er forsynet med ledning).

ADVARSEL: Hvis overfladen revner, skal apparatet slukkes for at undgå risiko for elektrisk stød.

Du må ikke stirre på kogepladens dele, da de er forsynet med halogenenheder.

ADVARSEL: Tilberedning med olie eller fedtstof uden opsyn kan være farligt og medføre brand. Forsøg ALDRIG at slukke ild med vand, men sluk for apparatet, og tildæk ilden med et låg eller et brandtæppe.

ADVARSEL: Risiko for brand: Opbevar ikke noget på kogepladen.

Risiko for brand: Opbevar ikke genstande på kogepladerne.

FORSIGTIG: Tilberedningen skal ske under opsyn. En kort tilberedning skal overvåges under hele tilberedningen.

ADVARSEL: Tilberedning med olie eller fedtstof uden opsyn kan være farligt og medføre brand.

ADVARSEL: Brug kun kogepladedæksler, som er designet af producenten eller angivet som velegnede i brugsanvisningen til apparatet. Brug af forkerte dæksler medfører risiko for ulykker.

Dette apparat er kun beregnet til brug i private husholdninger. Det må ikke bruges til andre formål som eksempelvis rumopvarmning, tørring af kæledyr eller tørring af papir, krydderurter og lignende, da det kan medføre skader eller risiko for brand.

Apparatet må kun sluttes til lysnettet

af en autoriseret installatør. Ændringer eller reparationer, som ikke er udført af en fagmand, kan medføre risiko for personskade eller skade på apparatet.

Hvis der ser ud til at være nuanceforskelle

i farverne på forskellige apparater eller enheder inden for den samme designlinje, kan det skyldes faktorer som betragtningsvinkel, baggrundens farve eller materialer eller rummets belysning.

Læs vejledningen omhyggeligt, før du tilslutter apparatet. Reparationer eller andre skader, som skyldes ukorrekt tilslutning eller brug af apparatet, er ikke dækket af garantien.

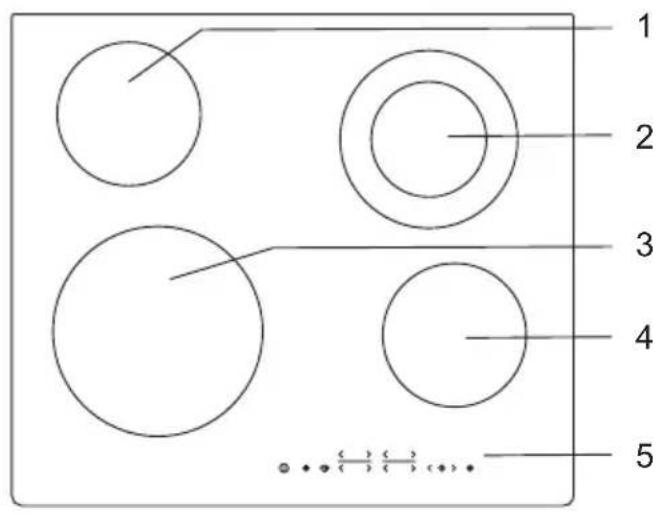

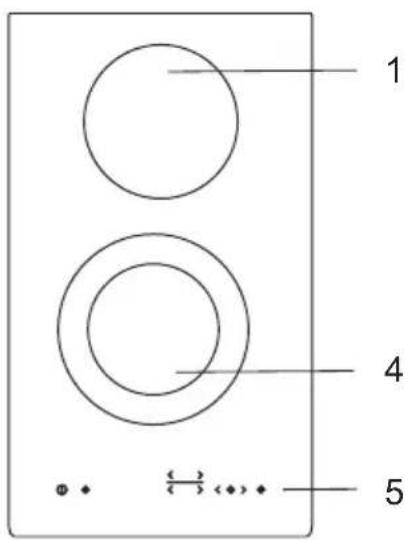

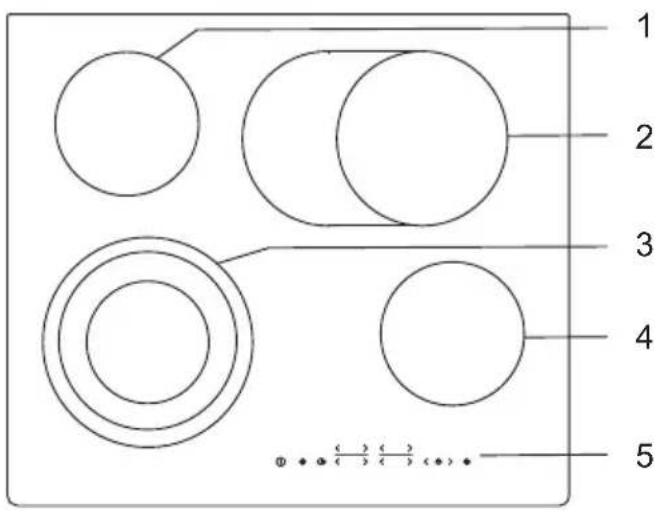

GLASKERAMISK KOGEPLADE

(BESKRIVELSE AF UDSTYR OG FUNKTIONER - AFHÆNGIGT AF MODELLEN)

Da vejledningen gælder for flere modeller, indeholder den muligvis beskrivelser af funktioner eller udstyr, som ikke findes i netop din model af apparatet.

1 2 3 4 5

1 2 3 4 5

1 4 5

1 Bageste venstre kogezone
2 Bageste højre kogezone
3 Forreste venstre kogezone
4 Forreste højre kogezone
5 Betjeningspanel

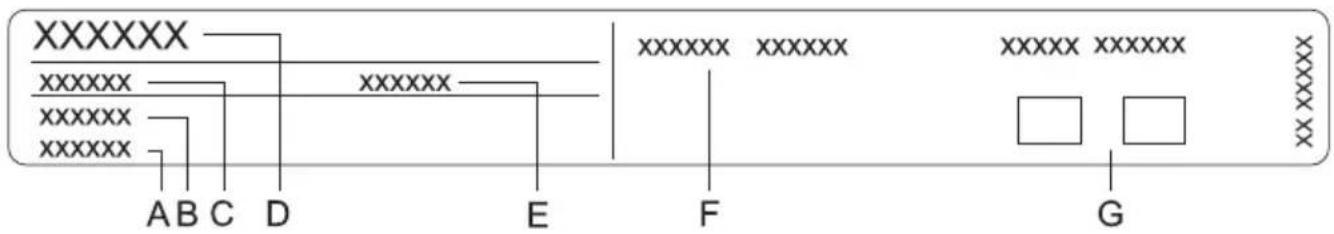

TEKNISKE SPECIFIKATIONER

(AFHÆNGIGT AF MODELLEN)

XXXXXX xxxxxx xxxxxx xxxxxx A B C D E F G

A Serienummer
B Kode/id
C Type
D Mærke
E Model
F Tekniske data
G Symboler for opfyldelse af standarder

Typeskiltet med modelspecifikke oplysninger er placeret under bunden af kogepladen.

F∅R DU BRUGER APPARATET F∅RSTE GANG

Hvis dit komfur har en glaskeramisk overflade, skal du rengøre den med en fugtig klud tilsat lidt opvaskemiddel. Brug ikke skrappe eller slibende rengøringsmidler, som f.eks. pletfjernere, ståluld eller skuresvampe, da overfladen i så fald kan tage skade.

Når apparatet tages i brug, har det en karakteristisk "ny" lugt. Denne lugt aftager gradvist.

GLASKERAMISK KOGEPLADE

• Selve kogezonen när hurtigt den indstillede temperatur, mens området omkring de varme kogezoner forbliver forholdsvis kølige.
• Kogepladen er ikke følsom over for temperaturændringer.
• Hvis den glaskeramiske kogeplade bruges til opbevaring, kan den blive ridset eller beskadiget.
• Brug ikke kogegrej af plast eller aluminium på de varme kogezoner. Anbring aldrig plastgenstande eller aluminiumsfolie på den glaskeramiske kogeplade.
• Brug ikke den glaskeramiske kogeplade, hvis den er revnet eller beskadiget. Overfl aden kan blive beskadiget, hvis der tabes en skarp genstand ned på den. Skaden kan være synlig med det samme eller først blive synlig et stykke tid efter uheldet. Hvis der er synlige revner, skal strømforsyningen til apparatet omgående afbrydes.

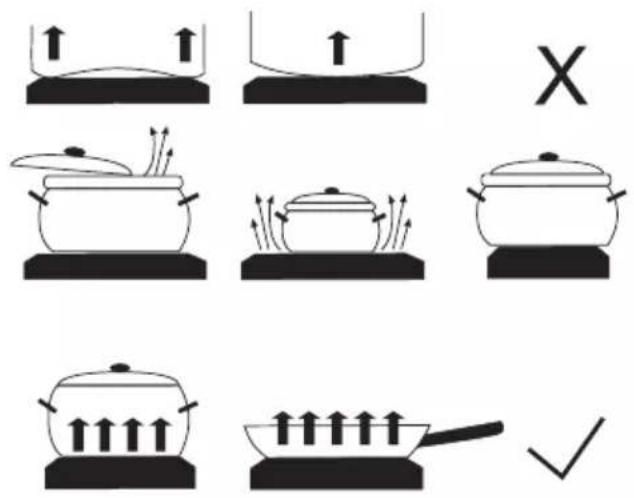

TIP TIL KOGEGREJET

• Brug kun kogegrej af høj kvalitet med en fl ad og hård bund.
• Kogegrejets bund og kogezonen skal have samme diameter.
• Fade af hærdet glas med en særlig slebet bund kan bruges på kogezonerne, hvis de passer til kogezonens diameter. Kogegrej med en større diameter kan revne på grund af varmebelastningen.

• Sørg for at stille kogegrejet midt på kogezonen.

• Hvis du bruger en trykkoger, skal du holde den under opsyn, indtil det ønskede tryk er opnået. Start med at indstille kogezonen på maksimal tilberedningseff ekt, og brug derefter den relevante sensorknap til at skrue ned for tilberedningseff ekten på det rigtige tidspunkt. Følg de anvisninger, der fulgte med trykkogeren.

• Sørg for, at der er tilstrækkelig væske i trykkogeren eller andet kogegrej. Brug af tomt kogegrej på kogezonen kan resultere i overophedning og beskadige både kogegrejet og kogezonen.
• Følg producentens anvisninger, när du bruger særligt kogegrej.

ENERGISPARERÅD

• Kogegrejets bund og kogezonen skal have samme diameter. Hvis kogegrejets diameter er mindre end kogezonens, går en del af varmen til spilde, og kogezonen kan tage skade.
• Brug altid et låg, när tilberedningen tillader det.
• Kogegrejets størrelse skal passe til den mængde mad, der skal tilberedes. Hvis du tilbereder en lille mængde i en stor gryde, går der energi til spilde.
• Mad med lang tilberedningstid bør tilberedes i en trykkoger.
• Grøntsager, kartofl er osv. kan tilberedes i en mindre mængde vand. Maden tilberedes lige så effektivt i mindre vand, hvis du lægger låg på gryden. Når vandet koger, skal du skrue ned for varmen, så temperaturen holdes lige over kogepunktet.

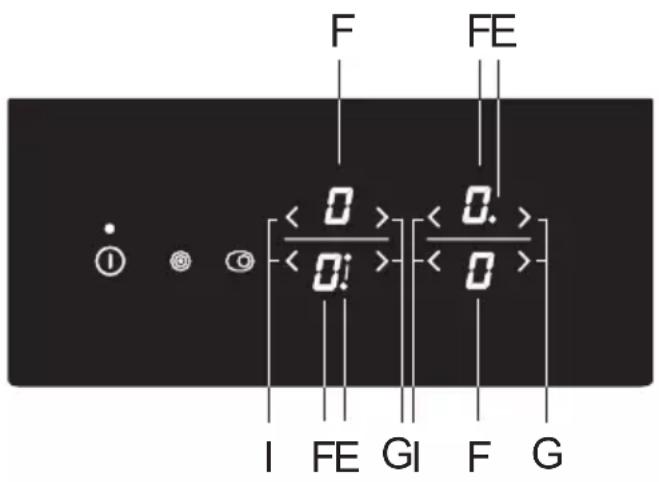

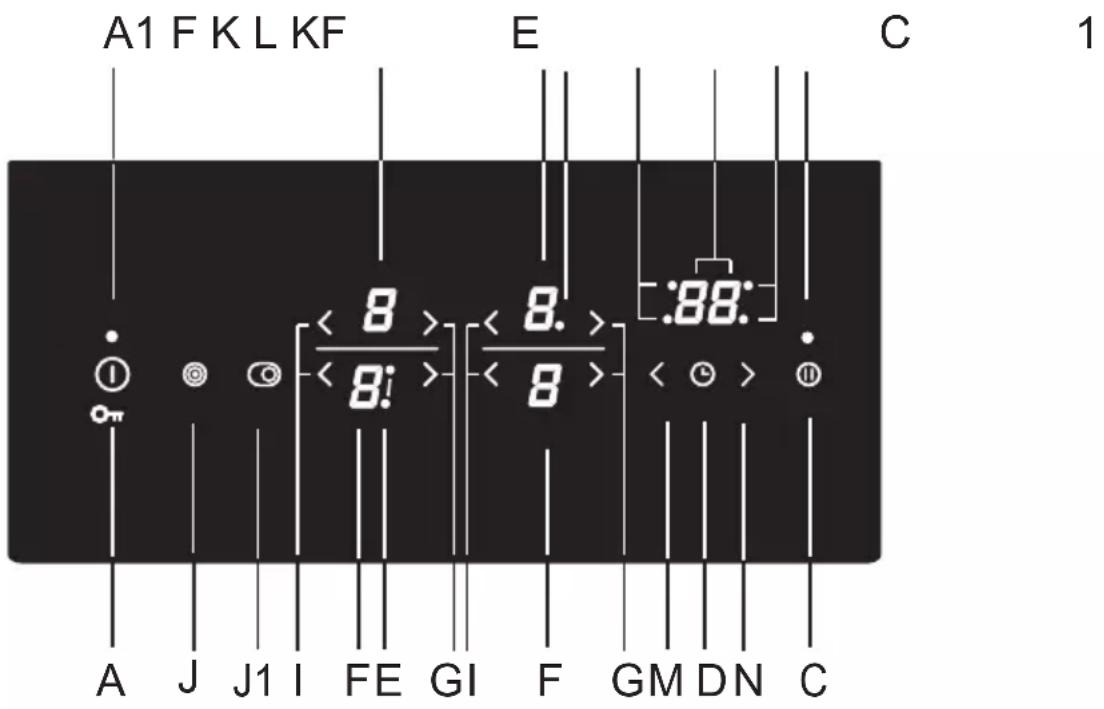

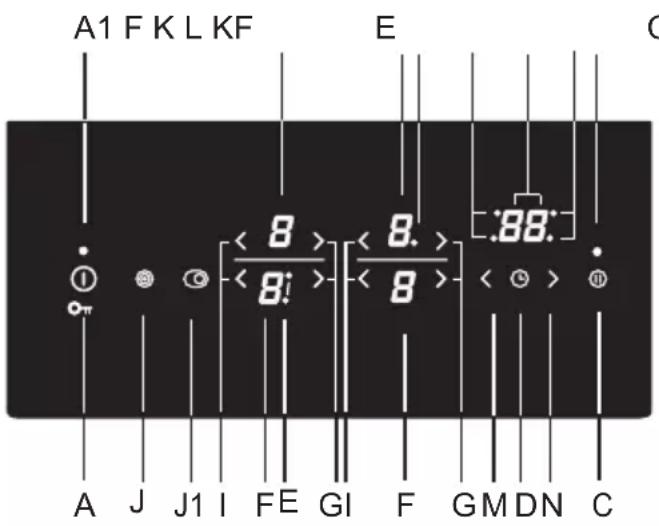

BETJENINGSPANEL (afhænger af modellen)

A1 F K L KF E C 1 < 8 > < 8.> < 8.1> < 8 > A J J1 I FE GI F GM DN C

Knapper til indstilling af kogepladen:

A Tænd/sluk for kogepladen samt børnesikring
A1 Kontrollampe for tændt apparat
C Stop & Go (pause)
C1 Kontrollampe for Stop & Go (pause)
D minutur/timer
E Kontrollampe for udvidet kogezone
F Display til effekttrin og restvarme
G ∅g effekttrin (+)
H Reducer effekttrin (-)
J Slå venstre udvidede kogezone til/fra
J1 Slå højre udvidede kogezone til/fra
K Kontrollampe for timerstyret kogezone
L Timerdisplay
M Reducer timerindstilling
N ∅g timerindstilling

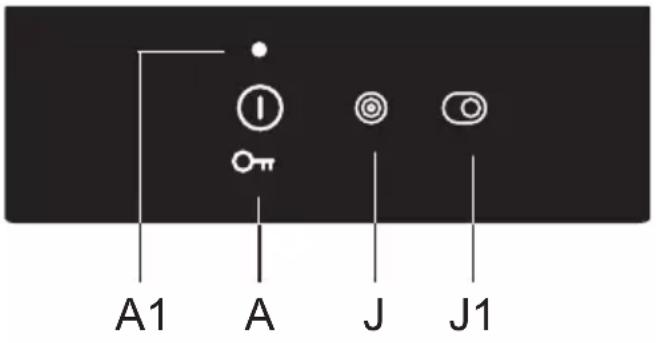

TÄENDE FOR KOGEPLADEN

A1 A J J1

Hold tænd/sluk-knappen (A) inde i 1 sekund for at tænde for kogepladen. "O" vises på alle display for effekttrin. Der lyder et kort lydsignal, og kontrollampen over tænd/sluk-knappen tændes.

Hvis du ikke tænder for en kogezone inden for 10 sekunder, slukker kogepladen.

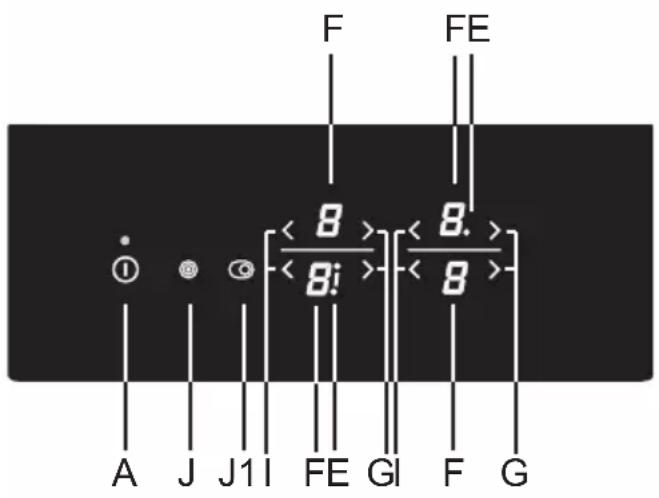

TÄENDE FOR EN KOGEZONE

Når kogepladen er tændt, skal du tænde for den ønskede kogezone inden for 10 sekunder.

Brug knapperne "+" og "-" til at vælge det ønskede effekttrin for den valgte kogezone.

Ændring af en kogezones indstillinger

Hold knappen "+" eller "-" nede for hurtigere at ændre effekttrinnet.

Effekttrinnet kan til enhver tid ændres ved at trykke på knapperne "+" eller "-".

Hold varm-zone/genopvarmningsfunktion

Hold varm-/genopvarmningszonen er beregnet til at holde færdigtilberedt mad varm.

Vælg effekttrin 0-1 for at aktivere funktionen

AUTOMATISK HURTIGOPVARMNING

Alle kogezoner er forsynet med en særlig funktion, som giver maksimal tilberedningseffekt ved starten af tilberedningen uanset kogezonens indstillede effekttrin. Efter kort tid ændres effekttrinnet til det indstillede niveau (1 til 8).

Den automatiske hurtigopvarmningsfunktion er velegnet til retter, som først skal varmes hurtigt op og derefter tilberedes i længere tid.

Den automatiske hurtigopvarmningsfunktion er ikke beregnet til stegning, sautering eller braisering eller til retter, som jævnligt skal omrøres eller vendes, eller til retter, som skal tilberedes i længere tid i trykkoger.

C Kogezonen skal være slukket ("O" skal vises på displayet). Tryk på knappen "+" og hold den inde i 3 sekunder, til du hører et kort bip. "A" og "9" blinker skiftevis på displayet. Reducer effekttrinnet til det effekttrin, du vil tilberede med, når den automatiske hurtigopvarmning er gennemført. "A" og det valgte effekttrin vises skiftevis på displayet. Når tiden for automatisk hurtigopvarmning er udløbet, skifter kogezonen automatisk til det indstillede effekttrin, som vises konstant.

SKEMA FOR AUTOMATISK HURTIGOPVARMNING

Effekttrin 1	2	3	4	5	6	7	8
Varighed af automatisk hurtigopvarmning (minutter)		1:00 2:00 4:50	6:30 8:30	2:30 3:30	4:30

Hvis effekttrinnet reduceres, mens den automatiske hurtigopvarmningsfunktion er aktiveret, deaktiveres hurtigopvarmningsfunktionen for den pågældende kogezone.

Den automatiske hurtigopvarmning kan slås fra ved at vælge den relevante kogezone og indstille effekttrinnet til "O". Indstil derefter det nye effekttrin.

Madtype/tilberedningsmetode	Mængde Effekttrin	Tilberedningstid	(minutter)
Suppe/genopvarmning	0,5-1 liter A 7 - 8	4 - 7
Mælk/genopvarmning	0,2-0,4 liter A 1 - 2	4 - 7
Ris/tilberedning	125-250 g, cirka300-600 ml vand	A 2 - 3	20 - 25
Kogte kartofler/hele,med skræl	750 g - 1,5 kg A 5 - 6	25 - 38
Friske grøntsager,udskårne/tilberedning	0,5-1 kg, cirka 400-600 ml vand	A 4 - 5	18 - 25

• I tabellen vises nogle eksempler på retter, som er særligt velegnede til
• De viste værdier er omtrentlige og kan afhænge af andre faktorer ved tilberedningen (f.eks. kogegrejets art og kvalitet, vandmængde m.m.).
• Små mængder tilberedes på de små kogezoner, og store mængder tilberedes på de store kogezoner.

UDVIDET KOGEZONE

(afhængigt af modellen)

En ekstra ring kan aktiveres for visse kogezoner (afhængigt af modellen).

A1 A J J1

Aktivering af udvidet kogezone - ekstra ring

• En ekstra ring kan aktiveres for at udvide en kogezone, som du allerede har valgt og indstillet eff ekttrinnet for. Tryk på knappen (J/J1) for at aktivere den ekstra ring. Kontrollampen (I) ved siden af displayet tændes.
• Eff ekttrinnet vælges for begge ringe.
• Hvis kogezonen har en tredje ring, kan du aktivere denne ved at trykke på knappen (J/J1) igen, så to kontrollamper (I) tændes ved siden af displayet for eff ekttrin.

Deaktivering af udvidet kogezone - ekstra ring

- For at deaktivere den/de ekstra ringe skal du trykke på knappen (J/J1) ved siden af den valgte kogezone.

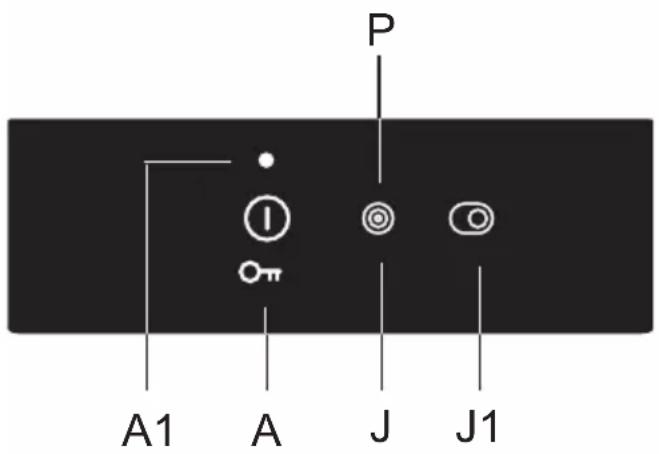

POWERZONE

På visse modeller kan en power boost-funktion aktiveres på forreste venstre kogezone, hvilket indikeres med "P" eller "»". Dette gør det muligt hurtigere at opvarme både kogegrejet og maden.

Aktivering af power boost-funktionen

• Vælg den forreste venstre kogezone.
• Tryk på knappen (J) for at aktivere en ekstra varmering eller power boost-funktionen. Bogstavet »P« vises på displayet, og den ekstra varmeeff ekt aktiveres på kogezonen, som dermed lyser op.

Deaktivering af power boost-funktionen

Power boost-funktionen kan deaktiveres på to måder:

• Tryk på knappen (J). Power boost-funktionen deaktiveres, og effekten skifter tilbage til det eff ekttrin, der var indstillet, før power boost-funktionen blev aktiveret.
• Effekten kan reduceres til det ønskede effekttrin ved at trykke på knappen (-).

Når power boost-funktionen er slået til, trækker den megen energi. Derfor kan den første (bageste) kogezone ved siden af ikke samtidig indstilles til maksimumeffekt, men være begrænset til effekttrin 7, mens power boost-funktionen er aktiveret. Hvis power ost-funktionen slås til, mens den bageste venstre kogezone er indstillet til effekttrin 8 r 9, eller hvis automatisk hurtigopvarmning er slået til, reduceres effekttrinnet for den geste venstre kogezone automatisk til 7, og den automatiske hurtigopvarmning slås fra.

Hver kogezone har en indbygget overophedningsbeskyttelse. Hvis der ikke er get kogegrej på kogezonen, eller hvis varmeoverføringen til maden er utilstrækkelig, aktiveres opvarmningen automatisk i nogle få sekunder. Dette er særlig vigtigt på bezoner med power boost-funktion, da de har en meget højere effekt, og da der der for tørre risiko for overophedning.

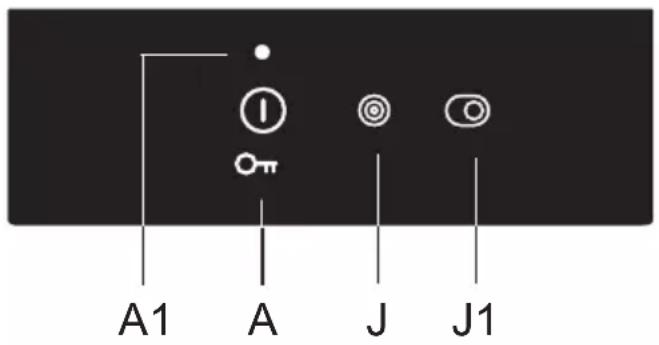

B∅RNESIKRING

Børnesikringen kan nemt aktiveres, så kogepladen ikke kan tændes ved et uheld.

A1 A J J1

Låsning af kogepladens betjeningspanel

Kogepladen skal være slukket.

Hold tænd/sluk-knappen inde i 3 sekunder. "O" på displayene for effekttrin skifter til "L".

Kogepladen er nu låst. Kogepladen slukkes automatisk efter nogle få sekunder.

Låse kogepladens betjeningspanel op

Kogepladen låses op på samme måde, som den låses. Kogepladen skal være slukket. Hold tænd/sluk-knappen inde i 3 sekunder. "L" på displayene for effekttrin skifter til "O". Kogepladen er herefter låst op og klar til brug.

Hvis børnesikringen slås til under brugerindstillingerne (se afsnittet Brugerindstillinger), vil kogepladen altid blive läst, när den slukkes.

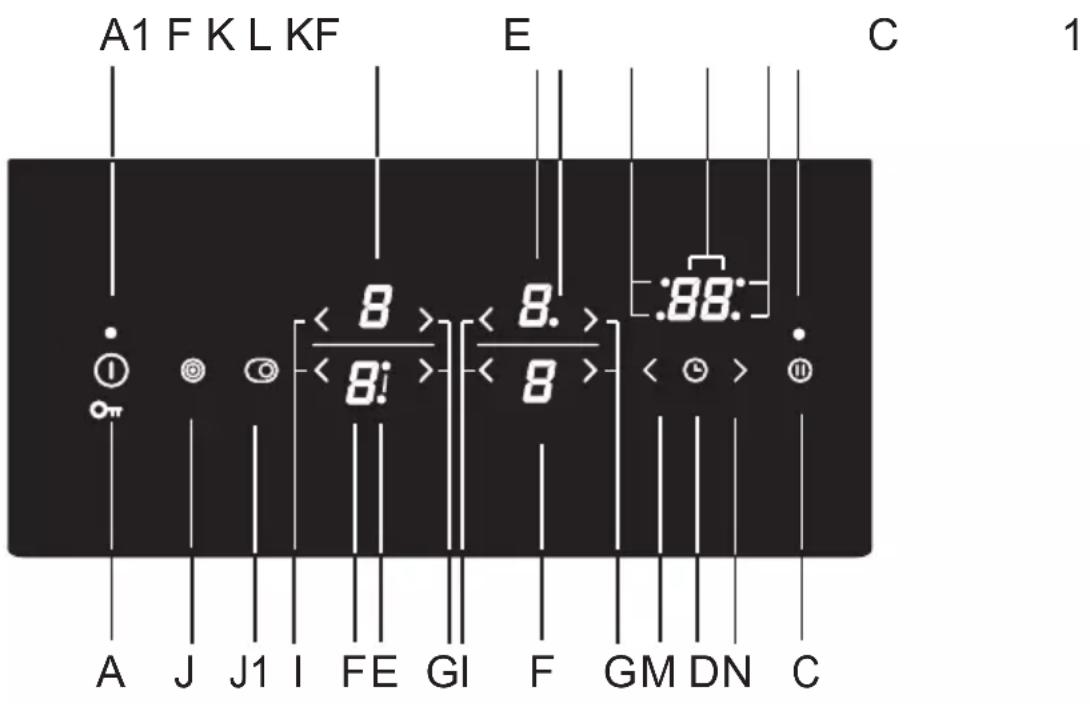

TIMERFUNKTIONER

Tilberedningstiden kan indstilles fra 1 til 99 minutter. Denne funktion gør det muligt at benytte to forskellige metoder:

• Når tiden er gået, lyder alarmen. Kogezonen slukkes ikke.
• Sluk for alarmen ved at trykke på en af knapperne, eller vent, til den slukker automatisk efter kort tid.
• Minuturet forbliver aktivt, selv om kogepladen slukkes ved at trykke på knappen (A).
• Under nedtællingens sidste minut vises den resterende tid i sekunder.

B SLUKNING AF DEN VALGTE KOGEZONE MED TIMER

Denne funktion gør det muligt at indstille tilberedningstiden for den valgte kogezone, som du allerede har indstillet et effekttrin for. Når den indstillede tid er gået, slukkes kogezonen automatisk.

Tryk på knappen til timer/minutur (D) for at aktivere timeren. "OO" vises på timerdisplayet (L). Tryk på knappen (D) igen. Decimalpunktet (K) for den relevante kogezone begynder at blinke.

• Tryk på knapperne »+« (N) eller »-« (M) for at indstille nedtællingstiden fra 1 til 99 minutter.
• Nedtællingen begynder, når du har indstillet den ønskede værdi. Decimalpunktet (K), der indikerer, hvilken kogezone timerfunktionen er indstillet for, bliver ved med at blinke.
• Når tiden er gået, lyder alarmen, og kogezonen slukkes. »00« blinker på displayet. Sluk for alarmen ved at trykke på en af knapperne, eller vent, til den slukker automatisk efter kort tid.

Tilberedningstiden kan indstilles individuelt for hver kogezone. Hvis flere timerfunktioner er aktiveret, vises de resterende tider for de respektive kogezoner skiftevis i nogle få sekunder ad gangen. En blinkende kontrollampe angiver den relevante kogezone.

Ændring af tilberedningstiden

• Den resterende tilberedningstid kan ændres när som helst under madlavningen.
• Tryk på knappen til timeren (D) for at få vist timerindstillingen for den ønskede kogezone. Kontrollampen (K) for den pågældende kogezone blinker.
• Tryk på knapperne »+« (N) eller »-« (M) for at indstille en ny nedtællingstid.

Visning af den resterende tilberedningstid

Hvis du har sat flere timere i gang, kan den resterende tilberedningstid vises ved at trykke på knappen (D).

Nulstilling af timer

• Vælg den ønskede timer ved at trykke på knappen (D) (se afsnittet Ændring af tilberedningstiden). Den indstillede tid vises, og kontrollampen, der angiver den relevante kogezone, lyser.
• Indstil værdien til »00« ved at trykke en eller flere gange på knappen »-« (M), eller tryk på knapperne »+« (M) og »-« (N) samtidigt for at nulstille værdien.

AFBRYDE TILBEREDNINGEN MIDLERTIDIGT MED FUNKTIONEN STOP & GO

Funktionen STOP & GO giver dig mulighed for midlertidigt at afbryde tilberedningen, uden at alle dine tilberedningsindstillinger slettes.

Tryk på knappen STOP & GO (C) for at afbryde tilberedningen midlertidigt. Indikatoren for Stop & Go (C1) tændes over knappen. Værdierne på displayene begynder at blinke. Alle indstillinger fastfryses, og kogezonerne varmes ikke op (varmelegemerne slukkes).

Alle knapper med undtagelse af knapperne Tænd/sluk og STOP & GO er inaktive. Tryk på knappen STOP & GO igen for at deaktivere Stop & Go-funktionen. Kontrollampen (C1) slukkes.

Hvis du ikke afbryder Stop & Go-funktionen inden for 10 minutter, slukker kogepladen automatisk.

HUKOMMELSESFUNKTION

Med hukommelsesfunktionen kan du genkalde de seneste indstillinger inden for 5 sekunder efter, at du har slukket for kogepladen. Dette er praktisk, hvis du utilsigtet kommer til at trykke på tænd/sluk-knappen, så kogepladen slukkes, eller hvis den slukkes automatisk på grund af spildt væske.

Når kogepladen slukkes, har du 5 sekunder til at tænde for den igen på tænd/slukknappen, og derefter har du yderligere 5 sekunder til at trykke på knappen STOP & GO for at genkalde dine indstillinger. I løbet af disse 5 sekunder blinker kontrollampen over knappen til at genkalde indstillingerne.

Kogepladen genkalder alle de indstillinger, der var aktive, da der blev slukket for den.

DEAKTIVERING AF EN KOGEZONE

Du kan slukke for en kogezone ved at indstille dens effekttrin til "O" med knappen "-". Du kan slukke for en kogezone ved at trykke på knapperne "-" og "+" samtidigt. Der lyder et kort bip, og "O" vises på displayet.

Hvis effekttrinnet er indstillet til "O", slukkes kogepladen automatisk efter nogle få sekunder.

RESTVARMEINDIKATOR

Når en varm kogezone eller hele kogepladen er slukket, vises følgende:

Hvor længe denne indikator vises, afhænger af effekttrinnet og den tid, kogezonen har været aktiveret. Hvis du har ladet en varm gryde blive stående på kogezonen, eller hvis der har været strømsvigt, kan kogezonen stadig være varm, selv om indikatoren "H" ikke vises længere. Vær derfor påpasselig, så du ikke brænder dig! I tilfælde af strømsvigt vil indikatoren "H" blinke på displayet, mens kogezonerne stadig er varme. Dette indikerer, at kogezonen kan være varm, afhængigt af varigheden af strømsvigtet.

Apparatet er testet fra fabrikken, og kogezonerne har været opvarmet. Derfor blinker muligvis på displayet et stykke tid, når du tilslutter apparatet første gang derhjemme.

Når indikatoren "H" slukkes, kan kogezonen stadig være varm. Der er risiko for prænding!

MAKSIMAL TILBEREDNINGSTID

Af sikkerhedshensyn er den tilberedningstid, der kan indstilles for hver enkelt kogezone, begrænset til en maksimal varighed. Den maksimale tilberedningstid afhænger af det senest anvendte effekttrin.

Hvis effekttrinnet er uforandret, slukkes kogezonen automatisk, när den maksimale varighed for tilberedningen er nået.

Tilberedningseffekt u	1	2	3	4	5	6	7	8	9	P
Maksimal driftstid (i timer)	8 8	8 6 6	4 4 2	1,5 1,5 1

DEAKTIVERING AF HELE KOGEPLADEN

A1 A

Tryk på tænd/sluk-knappen (A) for at slukke hele kogepladen. Kogepladen bipper, og alle indikatorer slukkes med undtagelse af indikatorerne for de kogezoner, der stadig er varme. Her vil indikatoren for restvarme "H" blive ved med at lyse.

AUTOMATISK SLUKNING

Hvis knapperne er aktiveret i for lang tid (f.eks. på grund af væskespild eller efterladte genstande på betjeningspanelet), slukkes alle kogezoner efter 10 sekunder. Symbolet blinker på displayet.

Den efterladte genstand eller den spildte væske skal fjernes fra betjeningspanelet inden for 2 minutter, da kogepladen ellers slukkes automatisk.

De seneste indstillinger kan genkaldes med hukommelsesfunktionen ved hjælp af knappen STOP & GO.

INDSTILLING AF LYDSIGNING OG B∅RNESIKRING

Du kan indstille lydsignalets lydstyrke og varighed samt børnesikringen.

Disse indstillinger kan aktiveres inden for 2 minutter efter, at apparatet er sluttet til strøm. Hold knappen STOP & GO inde i 3 sekunder, mens kogepladen er slukket.

Den første parameter "Uo" vises på displayet og angiver lydsignalets lydstyrke. Tryk på knappen (M,N) for at vælge parameter.

Uo Lydstyrke for lydsignal og alarm
So alarmens varighed
Lo Automatisk børnesikring

0 < 3 >

Den aktuelt indstillede værdi vises på displayene for de højre kogezoner. Værdien kan indstilles med knapperne "-" og "+" for forreste højre kogezone.

Alle parametre bekræftes og gemmes ved at holde knappen STOP & GO inde i 2 sekunder. Der lyder et kort bip. Hvis du ikke vil gemme dine nye parameterindstillinger, kan du lukke brugerindstillingsmenuen ved at trykke på tænd/sluk-knappen.

Følgende værdier kan vælges:

00 på displayet = fra (gælder ikke for alarm og fejlsignal)

01 på displayet = mindste lydstyrke

Der lyder et kort lydsignal med den viste lydstyrke ved hver ændring.

Varighed af alarm "So"

Følgende værdier kan vælges:

05 på displayet = 5 sekunder

Hvis børnesikringen slås til under brugerindstillingerne, vil kogepladen altid blive låst, när den slukkes.

Afbryd strømforsyningen til apparatet, og lad det køle helt af.

Børn må ikke rengøre eller vedligeholde apparatet uden opsyn af voksne.

Rengør den glaskeramiske overflade, når den er afkølet, hver gang du har brugt den. Hvis den ikke rengøres, brænder de resterende madrester fast på den varme overflade, næste gang du bruger komfuret.

Brug regelmæssigt særlige plejemidler, der er fremstillet til at skabe en beskyttende film på overfladen af den glaskeramiske kogeplade.

Tør altid støv og andre partikler af både kogegrejets bund og den glaskeramiske overflade før brug, da de ellers kan ridse overfladen.

Ståluld, grove skuresvampe og skuremidler kan ridse kogepladens overflade. Overfladen kan også blive beskadiget ved brug af skrappe rengøringssprays og uegnede flydende rengøringsmidler.

Mønsteret kan slides af ved brug af skrappe eller slibende rengøringsmidler eller ved brug af kogegrej med ru eller beskadiget bund.

Brug en fugtig blød klud til at fjerne mindre urenheder. Tør efter med en tør klud.

Fjern eventuelle indtørrede vandstænk med en mild eddikeopløsning. Undgå imidlertid at bruge denne opløsning til aftørring af rammen (kun visse modeller), da det kan beskadige dens silkeagtige finish. Brug aldrig skrappe rengøringssprays eller kalkfjerner.

Fjern genstridigt snavs med et specialmiddel til glaskeramiske overflader. Følg producentens anvisninger. Sørg for at fjerne alle rester af rengøringsmidler helt efter rengøringen, da de kan beskadige den glaskeramiske overflade, når kogezonerne varmes op.

Vanskelige og brændte pletter fjernes med en dertil beregnet skraber. Vær forsigtig, når du bruger en skraber, så du ikke kommer til skade med den.

Brug kun skraberen, hvis snavset ikke kan fjernes med en våd klud eller med specielle rengøringsmidler til glaskeramiske overflader.

Hold skraberen i den korrekte vinkel (45° til 60°). Pres forsigtigt skraberen mod glasoverfladen, og skub den hen over mønsteret for at fjerne snavset. Skraberens plastdele (på nogle modeller) må ikke komme i kontakt med varme kogezoner.

Pres ikke skraberen vinkelret mod glasset, og rids ikke kogepladens overflade med bladet eller spidsen.

Fjern straks sukker og sukkerholdige fødevarer fra den glaskeramiske overflade med en skraber, også selv om kogezonen stadig er varm, da sukker kan beskadige overfladen permanent.

Ändringer i de grafiske designelementers glans eller en eventuel misfarvning er ikke udtryk for beskadigelse af apparatet, men er et resultat af normal brug af kogepladen. En eventuel misfarvning opstår oftest som følge af fastbrændte madrester, men kan også skyldes brug af kogegrej med f.eks. aluminiums- eller kobberbund. Det kan være meget svært at fjerne misfarvninger helt.

Bemærk: Misfarvning og lignende påvirker kun kogezonernes udseende og ikke deres funktion. Fjernelse af sådanne misfarvninger er ikke omfattet af garantien.

Tip

Hvis effekttrinnet er indstillet til "O" for alle kogezoner, slukkes kogepladen efter 10 sekunder.

Hvis en hvilken som helst af knapperne aktiveres (berøres) i mere end 10 sekunder, slukkes kogepladen, der lyder en alarm, og et blinkende symbol ( ) vises på displayet.

Hvis flere knapper dækkes af en genstand eller spildt væske, slukkes kogepladen automatisk efter kort tid.

Hvis knapperne ikke reagerer, eller hvis de forskellige displays viser unormale tegn, skal du afbryde strømmen til kogepladen i nogle få minutter (fjern sikringen, eller afbryd relæet), hvorefter du igen skal slutte kogepladen til lysnettet og tænde på tænd/slukknappen.

Kogepladen er udstyret med overophedningssensorer. Hvis styreenheden er på vej til at blive overophedet, reduceres effekttrinnet automatisk. Hvis det ikke er nok, slukkes kogepladen, og fejlmeddelelsen FH vises på displayet. Når styreenheden er kølet af, kan du genoptage tilberedningen.

Kogepladen er modstandsdygtig over for interferens i lysnettet. I tilfælde af stærkere interferens, vil knapperne muligvis reagere langsommere. Hvis det sker, skal du trykke lidt hårdere på dem. Sådanne situationer er normalt kortvarige og påvirker ikke apparatets funktion på længere sigt.

Hvis problemet fortsat findes, efter at du har gennemgået skemaet, skal du kontakte en autoriseret installatør. Reparationer eller andre skader, som skyldes ukorrekt tilslutning eller brug af apparatet, er ikke dækket af garantien. I sådanne tilfælde skal brugeren selv betale for reparationen.

Før reparationen påbegyndes, skal du sikre dig, at strømmen til apparatet er afbrudt, ved enten at fjerne sikringen eller ved at trække stikket ud af stikkontakten.

MONTERING AF EN GLASKERAMISK KOGEPLADE

(mm) min 650 min 40

min 40 mm 55 min 55 mm min 600

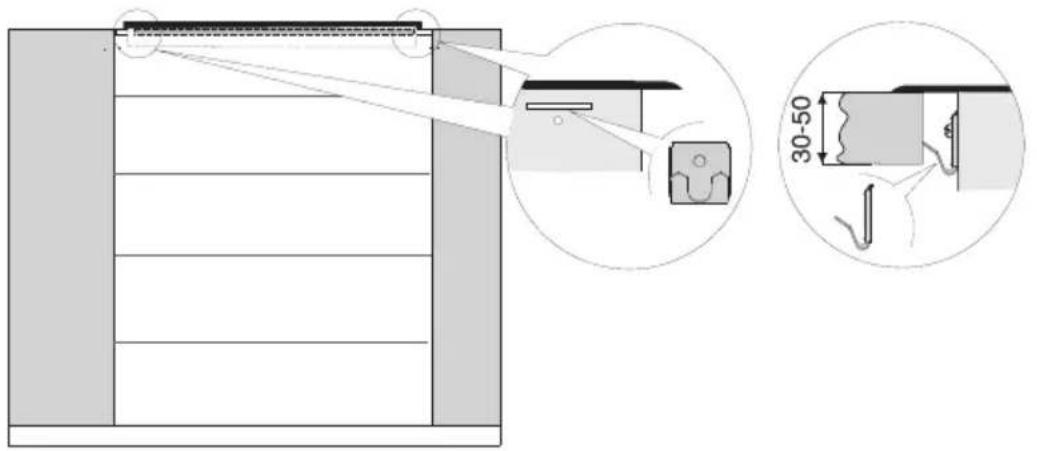

• Der skal monteres en vandret skillevæg under kogepladen i dens fulde længde. Der skal være mindst 20 mm frirum mellem underdelen af apparatet og skillevæggen.
• Der skal sikres tilstrækkelig udluftning fra bagsiden.
• Når den glaskeramiske kogeplade er monteret, skal de to forreste fastgørelsesbeslag være tilgængelige fra undersiden.
• Det er kun tilladt at bruge pyntelister af massivt træ bag ved kogepladen, hvis afstanden mellem pyntelisten og kogepladen svarer til den afstand, der er angivet i monteringsvejledningen.
• Det er muligt at montere en ovn under en kogeplade, hvis ovnen er af typen EVP4, EVP2, EVP3 osv., som er udstyret med køleblæser.

30-50 min. 20 6 mm

MÅL PÅ UDSKÆRINGEN I BORDPLADEN (afhænger af modellen)

80cm

90cm 520-525 min 20 900 54 50 min 40 490-492 min 600 860-862 min 50

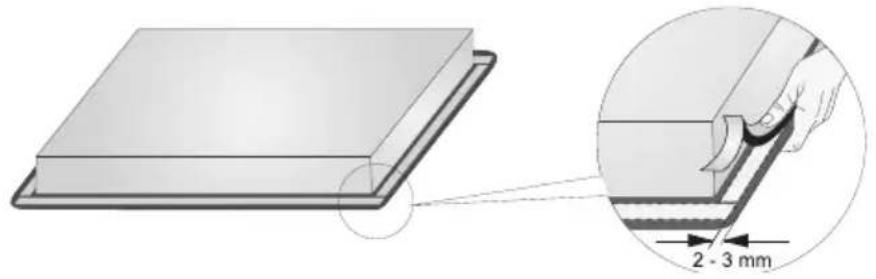

MONTERING AF SKUMPAKNINGEN

I visse apparater er pakningen allerede monteret!

Før apparatet monteres i en køkkenbordplade, skal skumpakningen, der følger med apparatet, fastgøres på undersiden af den glaskeramiske kogeplade.

• Tag den beskyttende fi lm af pakningen.
• Fastgør pakningen på undersiden af glasset (2-3 mm fra kanten). Pakningen skal monteres langs hele glaskanten. Pakningen må ikke overlappe i hjørnerne.
• Ved montering af pakningen skal du kontrollere, at den ikke er beskadiget af eller har været i kontakt med skarpe genstande.

Monter ikke apparatet uden denne pakning!

• Bordpladen skal være fuldstændig plan.
• Beskyt de udskårne fl ader.
• Brug de fire medfølgende skruer (4x) til at fastgøre monteringsbeslagene (4x) til hullet og udskæringen i kogepladens for- og bagside.
• Isæt kogepladen i udskæringen, og pres den med et fast tryk mod bordpladen fra oven.
• Brug ikke skruer, der er længere end 6,5 mm, til at skrue befæstelsesbeslaget fast med.

PLANLIMNING AF KOGEPLADE

Apparater uden facetslebne kanter eller dekorationsrammer er egnede til planlimning.

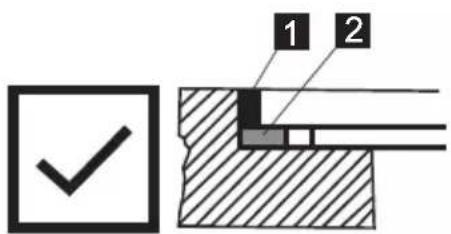

1. Installere apparatet

Apparatet må kun monteres i temperatur- og vandfaste bordplader, f.eks. af sten (marmor, granit) eller massivt træ (kanterne langs udskæringen skal forsegles. Hvis apparatet skal monteres i en bordplade af keramik, træ eller glas, skal der bruges en underramme af træ. Denne ramme medfølger ikke.

Apparatet må kun indbygges i bordplader af andre materialer, hvis bordpladeproducenten har givet udtrykkelig godkendelse til det. Sørg for, at udskæringen og apparatet passer nøjagtigt til hinanden. På den måde er det også nemt senere at løfte apparatet ud af bordpladen. Monter pakningstape langs med underkanten af glaspanelet.

Før først ledningen gennem udskæringen. Anbring derefter apparatet over midten af udskæringen.

Slut apparatet til lysnettet (se anvisningerne om tilslutning af apparatet). Afprøv apparatets funktion, før du monterer det.

Forsegl åbningen mellem apparatet og bordpladen med silikone. Silikonen skal være varmefast op til mindst 160 °C. Glat silikonen ud ved hjælp af et egnet værktøj.

Følg brugsanvisningen til silikonen. Tænd ikke for apparatet, før silikonen er hærdet helt.

Vær især opmærksom på indbygningsmålene ved bordplader af sten. Vælg en silikone, der er egnet til brug med den valgte bordplade - rådfør dig eventuelt med bordpladeproducenten, Hvis du bruger en uegnet silikone, kan det medføre permanent misfarvning på visse steder.

2. Udtagning af apparat til indbygning:

Afbryd strømforsyningen til apparatet.

Fjern silikonepakningen fra kanten med et egnet værktøj. Skub apparatet op nedefra, og løft det ud af bordpladen.

Forsøg ikke at løfte apparatet ud oppefra!

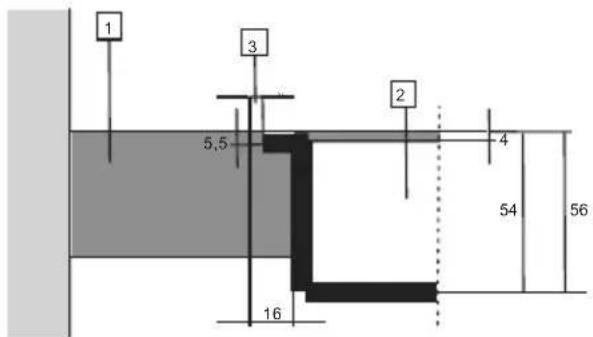

Bordplade af sten

1 3 2 5,5 4 54 56 16

1. Bordplade
2. Apparatet
3. Åbning

Af hensyn til fejlmarginen (tolerancen) for den glaskeramiske kogeplade og udskæringen i bordpladen, bør der være plads til en justering (min. 2 mm).

Bordplade af keramik, træ eller glas

1 3 4 2 ≥1 5,5 4 54 56 16

1. Bordplade
2. Apparatet
3. Åbning
4. Træramme, tykkelse 16 mm.

Af hensyn til fejlmarginen (tolerancen) for den glaskeramiske kogeplade og udskæringen i bordpladen, bør der være plads til en justering (min. 2 mm). Monter trærammen 5,5 mm under bordpladens overflade (se figuren).

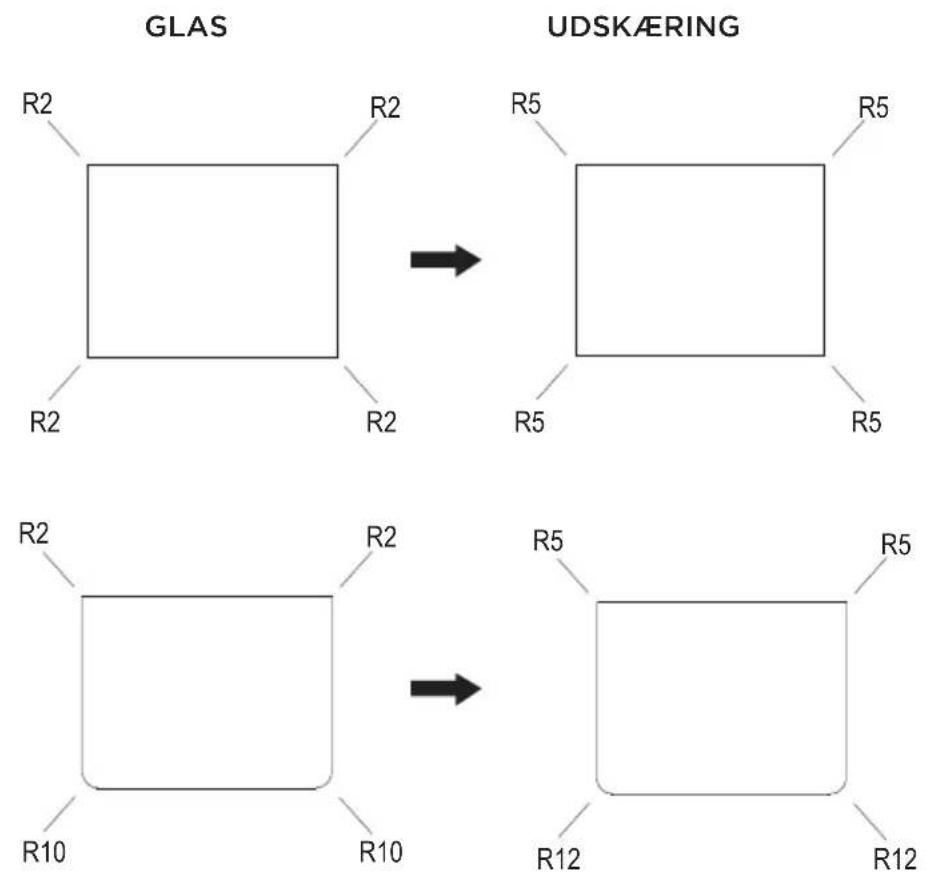

Vær opmærksom på glaskanterne (R10, R2), när du laver udskæringen.

MÅL PÅ UDSKÆRINGEN I BORDPLADEN (afhænger af modellen)

300 520 min 20 50 54 R min 40 525 x y 490-492 min 600 R min 50 283-285 305-307 597-599

X 10 6

⑧ 17 6

30cm

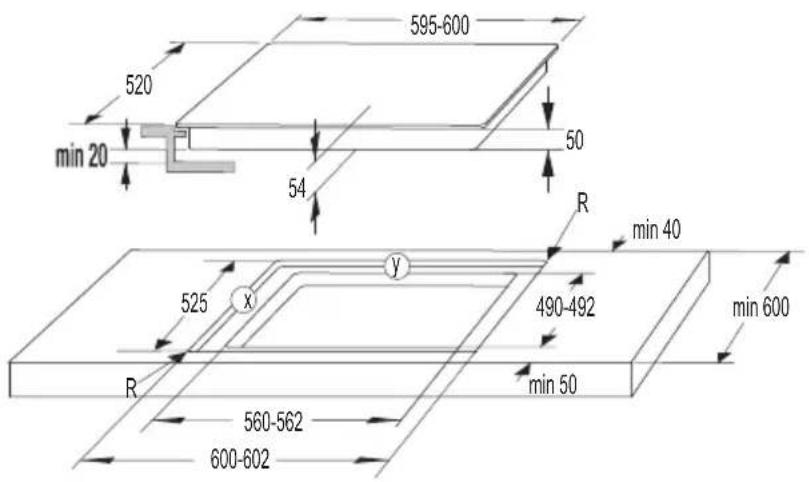

595-600 520 min 20 54 50 R min 40 525 x y 490-492 min 600 R min 50 560-562 600-602

X 18 6

y 17 6

60cm

795-800 520 min 20 54 50 R min 40 525 x y 490-492 min 600 R min 50 750-752 800-802

X 23 6

y 17 6

80cm

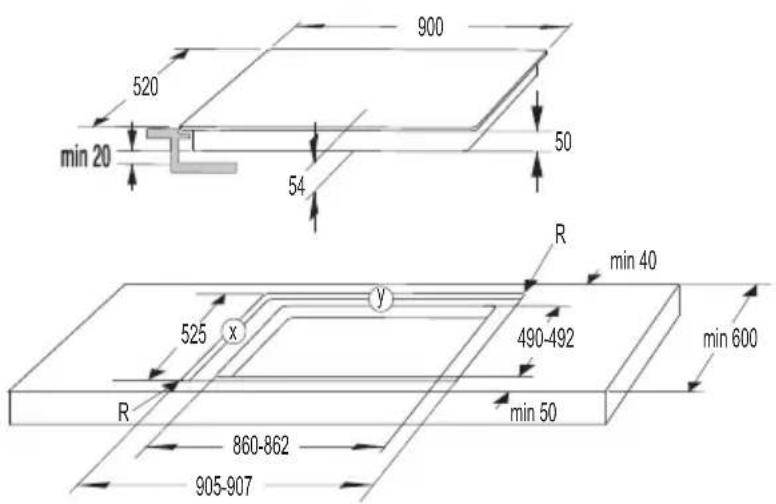

900 520 min 20 54 50 R min 40 525 x y 490-492 min 600 R min 50 860-862 905-907

X 21 6

y 17 6

90cm

• Strømbeskyttelse skal opfylde gældende regler.
• Før du tilslutter apparatet, skal du kontrollere, at den spænding, der er angivet på typeskiltet, svarer til spændingen i hjemmets lysnet.
• Den elektriske installation skal være udstyret med en afbryder, som kan koble alle poler i apparatet fra lysnettet, og der skal være en minimumafstand på 3 mm mellem kontakterne i åben tilstand. En sådan afbryder kan f.eks. være en sikring, en beskyttelseskontakt osv.
• Tilslutningen skal tilpasses strømstyrken og sikringerne.
• Efter montering skal strømførende og isolerede dele være beskyttet mod kontakt.

Apparatet må kun tilsluttes af en autoriseret installatør. Forkert tilslutning kan ødelægge dele i apparatet. I sådanne tilfælde bortfalder garantien. Afbryd strømmen til apparatet, før der udføres reparationer eller vedligeholdelse.

TILSLUTNINGSDIAGRAM:

Jumpere (forbindelsesbroer) er placeret i den relevante åbning på klemmen.

LEDNING

Du kan bruge følgende til tilslutningen:

- PVC-isoleret ledning af typen H05 VV-F eller H05V2V2-F med grøn/gul jordledning, eller andre ledninger af samme eller bedre kvalitet.

Normal tilslutning

• 2 faser og 1 nulforbindelse (2 1N, 380-415 V\~/ 50 Hz):
  Spændingen mellem faser og nulforbindelse er 220-240 V-. Spændingen mellem de to faser er 380-415 V-. Isæt en jumper mellem terminalerne 4 og 5. Gruppen skal have mindst 2 stk. 16 A-sikringer. Ledningens ledertværsnit skal være mindst 1,5 mm².
• 2 faser og 2 nulforbindelse (2 2N, 220-240 V\~/ 50Hz):
  Spændingen mellem faser og nulforbindelse er 220-240 V\~. Gruppen (installationen) skal have mindst 2 stk. 16 A-sikringer. Ledningens ledertværsnit skal være mindst 1,5 mm².

Speciel tilslutning:

- Enfaset tilslutning (11N, 220-240 V\~/ 50 Hz):

Spændingen mellem fase og nulforbindelse er 220-240 V-. Sæt en jumper mellem terminal 1 og 2 samt mellem terminal 4 og 5. Gruppen (installationen) skal have en sikring på mindst 32 A. Ledningens ledertværsnit skal være mindst 4 mm².

Før ledningen gennem en kabeltrækaflastning (klemme), der beskytter ledningen mod at blive trukket ud. Sørg for, at ledningen på bagsiden af apparatet ikke er i kontakt med kogepladens bagside, da denne del kan blive varm under brug.

Når kogepladen er sluttet til, skal du tænde for alle kogezoner i cirka 3 minutter for at se, om de fungerer korrekt.

Forkert tilslutning kan ødelægge dele i apparatet. I sådanne tilfælde bortfalder garantien.

Før du tilslutter apparatet, skal du kontrollere, at den spænding, der er angivet på typeskiltet, svarer til spændingen i hjemmets lysnet.

Få en professionel til at kontrollere den faktiske spænding i hjemmets lysnet (220-240 V i forhold til N) ved hjælp af egnet måleudstyr!

Til apparater med en bredde på 30 cm (to kogezoner) kan der kun laves en enkeltfaset tilslutning. Ledningens ledertværsnit skal være mindst 1,5 mm!

Emballagen er miljøvenlig og kan genbruges, deponeres eller destrueres uden at beskadige naturen. Emballagematerialerne er mærket i overensstemmelse hermed.

Dette symbol, som findes på produktet eller emballagen, angiver, at produktet ikke må bortskaffes sammen med almindeligt husholdningsaffald. Det skal i stedet afleveres på en genbrugsstation, som er godkendt til håndtering af elektrisk og elektronisk udstyr.

Ved at bortskaffe produktet korrekt er du med til at forebygge negative effekter på miljøet og menneskers sundhed. Du kan få flere oplysninger om bortskaffelse og genvinding af produktet ved at kontakte din kommune, genbrugsstation eller forretningen, hvor du har købt produktet.

Vi tager forbehold for fejl i betjeningsvejledningen, og vi forbeholder os ret til at foretage ændringer.
