BRUGSANVISNING NR300 BEHRINGER

Tak for den tillid du har vist os med købet af BEHRINGER NOISE REDUCER NR300. Denne ultimative effektpedal benyttes til undertrykkelse af støj og brum, uden at påvirke den samlede klang. Takket være talrige features bevarer den signalets oprindelige indhyllingskurve, hvorved du beholder dynamikken i dit spil.

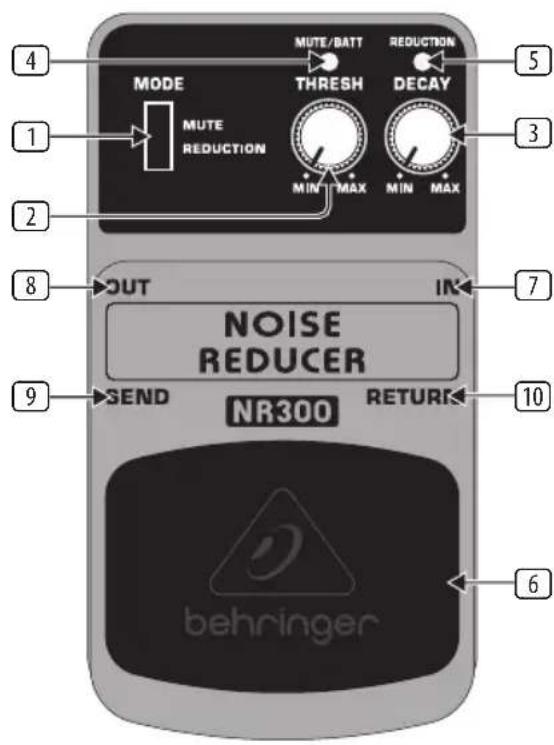

1. Betjeningselementer

MODE MUTE/BATT THRESH REDUCTION 5 1 MUTE REDUCTION MIN/MAX DECAY 3 2 OUT IN 7 NOISE REDUCER SEND NR300 RETURN 10 9 6 behringer

Med MODE-knappen skifter du mellem MUTE- eller REDUCTION-mode. I MUTE-mode slås lyden fra det samlede indgangssignal, for f.eks. at fjerne støj i spillepauser. I REDUCTION-MODE undertrykkes rolige passager (når der kan høres støj eller brum) effektiv. Hertil er det nødvendigt med Threshold- og Decay-indstillinger (se nedenfor).
2 Med THRESH(old)-knappen indstiller en tærskelværdi i REDUCTION-mode. Hvis indgangssignalets lydniveau kommer under denne værdi, vil signalet blive undertrykket.
3 Med DECAY indstiller du, hvor lang tid der går fra du trykker på pedalen til lyden dør helt ud, efter at signalet atter er kommet over threshold-værdien.
4 MUTE/BATT-LED'en lyser, så snart effekten er aktiveret. Desuden kan du kontrollere batteriets tilstand.
5 REDUCTION-LED'en lyser, så snart indgangssignalets niveau kommer under treshold-værdien og signalet undertrykkes.
6 Med pedalen aktiverer/deaktiverer du effekten.
7 Den 6,3-mm IN-mono-jackbøsning er for tilslutning af instrumentet.
8 Den 6,3-mm OUT-mono-jackbøsning fører signalet videre til din forstærker
9 Den 6,3-mm SEND-mono-jackbøsning kan du forbinde med indgangen på en ekstern effektenhed. På denne måde kan du samtidig sende et effekt-send-signal og fjerne støj fra effektsignalet.
10 Via 6,3-mm RETURN-mono-jackbøsningen kan du føre den eksterne processors effektsignal tilbage. Via DC IN-tilslutningen kan du tilslutte et 9 V adapter (er ikke med i leveringsomfanget).

BATTERIRUMMET sidder under pedalen. For at skifte eller sætte batteri i, trykker du forsigtigt leddene sammen med en kuglepen og fjerner pedalen. Pas på at du ikke ridser pedalen.

☐ NR300 har ingen On/Off-knap. NR300 er klar til brug, så snart der er stukket et kabel i IN-bøsningen. Træk stikket ud af IN-bøsningen, när NR300 ikke skal bruges. På den måde forlænger du batteriets levetid.

SERIENUMMERET sidder på undersiden af pedalen.

2. Sikkerhedsinstruktioner

Må ikke anvendes i nærheden af vand eller installeres i nærheden af varmeenheder. Brug kun godkendte tilslutninger/tilbehør. Forsøg ikke selv at reparere produktet. Kontakt vores kvalificerede servicepersonale for at få udført service og reparation, især hvis strømforsyningsledningen eller stikket er beskadiget.

3. Garanti

Vores i øjeblikket gældende garantibetingelser finder du på http://behringer.com.

4. Specifikationer

In

Tilslutning6,3-mm-	mono-jacktilslutning
Impedans 500 kΩ

Out

Tilslutning6,3-mm-	mono-jacktilslutning
Impedans 1 kΩ

Send

Tilslutning6,3-mm-	mono-jacktilslutning
Impedans 1 kΩ

Return

Tilslutning6,3-mm-	mono-jacktilslutning
Impedans 50 kΩ

Strømforsyning

9V=, 100 mA, reguleret

BEHRINGER PSU-SB

USA/Canada 120 V~, 60 Hz
Kina/Korea 220 V~, 50 Hz
UK/Australien 240 V~, 50 Hz
Europa 230 V~, 50 Hz
Japan 100 V~, 50 - 60 Hz
Nettilslutning2-mmDC-tilslutning, Center negativ
Batteri	9 V type 6LR61
Effektforbrug	30 mA

Mål/Vægt

Mäl(H x B x D)	ca. 54 x 70 x 123 mm
Vægt	ca. 0,33 kg

Firmaet BEHRINGER bestræber sig altid på at sikre den højeste kvalitetsstandard. Nødvendige modifikationer foretages uden forudgående meddelelse. De tekniske data og pedalens udseende kan derfor afvige fra ovennævnte informationer og billeder.
