BRUGSANVISNING ProArt PA90 ASUS

Ingen del af denne brugervejledning, inklusive produkterne og softwaren beskrevet heri, må - undtagen som reservedokumentation for køberen selv - på nogen måde kopieres, transmitteres, transkriberes, lagres på et søgesystem eller oversættes til andet sprog uden udtrykkelig, skriftlig tilladelse fra ASUSTeK COMPUTER INC. ("ASUS").

ASUS LEVERER DENNE BRUGERVEJLEDNING "SOM DEN ER" - UDEN GARANTI AF NOGEN ART, HVERKEN UDTRYKKELIG ELLER UNDERFORSTÅET, HERUNDER, MEN IKKE BEGRÄNSET TIL UNDERFORSTÅEDE GARANTIER OG BETINGELSER VEDR∅RENDE SALGBARHED ELLER EGNETHED TIL ET GIVENT FORMÅL. ASUS' DIREKT∅RER, CHEFER, ANSATTE OG AGENTER ER IKKE I NOGET TILFÆLDE ANSVARLIGE FOR NOGEN SOM HELST INDIREKTE, SÆRLIG, TILFÆLDIG ELLER F∅LGELIG SKADE (HERUNDER SKADE I FORM AF TAB AF FORTJENESTE, TAB AF FORRETNING, TAB AF BRUG ELLER DATA, FORSTYRRELSE AF FORRETNING OSV), SELV, HVIS ASUS ER BLEVET OPLYST OM MULIGHEDEN FOR SÅDANNE SKADER SOM F∅LGE AF FEJL I DENNE BRUGERVEJLEDNING ELLER DETTE PRODUKT.

Produkter og selskabsnavne i denne brugervejledning kan være eller ikke være deres respektive virksomheders registrerede varemærker eller ophavsretter og tjener kun som identifikation og forklaring og til ejerens fordel uden nogen som helst hensigt om at krænke.

SPECIFIKATIONER OG INFORMATIONER I DENNE BRUGERVEJLEDNING SKAL KUN TJENE SOM INFORMATION OG KAN TIL HVER EN TID OG UDEN VARSEL AENDRES. DE FORPLIGTER IKKE PÅ NOGEN MÅDE ASUS. ASUS PÅTAGER SIG INTET ANSVAR FOR FEJL OG UN∅JAGTIGHEDER I DENNE BRUGERVEJLEDNING, HERUNDER I RELATION TIL PRODUKTET OG SOFTWAREN BESKREVET HERI.

Copyright © 2018 ASUSTeK COMPUTER INC. Alle rettigheder forbeholdt.

ANSVARSBEGRÆNSNING

Der kan opstå tilfælde, hvor du, som følge af mangler fra ASUS' side eller andet ansvar, er berettiget til erstatning fra ASUS. I alle sådanne tilfælde, uanset baggrunden for hvilken du er berettiget til erstatning fra ASUS, er ASUS kun ansvarlig - op til den listede kontraktpris - for skade på person (inklusive død), skade på fast ejendom, skade på konkret personlig ejendom samt for reel og direkte skade som følge af undladelse af eller fejl ved udførelse af de retslige forpligtelser under denne garanti.

ASUS vil kun være ansvarlig for og erstatte tab, skade, skader eller krav på basis af denne kontrakt, skadevoldende handling eller brud i henhold til denne garantierklæring.

Denne begrænsning gælder også ASUS' leverandører og forhandlere. Den er ASUS', dets leverandørers og din forhandlers maksimale, kollektive ansvar.

ASUS ER IKKE UNDER NOGEN OMSTÄNDIGHEDER ANSVARLIG FOR: (1) TREDIEPARTS SKADESKRAV MOD DIG, (2) TAB AF ELLER SKADE PÅ DINE DATAREGISTRERINGER, (3) SÄRLIGE, TILFÄELDIGE ELLER INDIREKTE SKADER ELLER FOR NOGEN ∅KONOMISK F∅LGESKADE (HERUNDER TAB AF FORTJENESTE OG OPSPARING), OGSÅ SELVOM ASUS, DETS LEVERAND∅RER ELLER DIN FORHANDLER ER OPLYST OM MULIGHEDEN HERFOR.

SERVICE OG ST∅TTE

Besøg vores flersprogede websted: https://www.asus.com/support/

Indhold

Om denne brugervejledning ....4

Konventioner, der anvendes i denne brugervejledning....5

Typografi 5

Pakkeindhold 6

Gør dig bekendt med din Mini PC

Egenskaber 10

Forside....10

Venstre panel....12

Højre panel....14

Bagsiden....16

Sådan bruger du din Mini PC

Kom i gang....22

Tilslutning af en skærm til din Mini PC....24

Tilslut USB-kablet fra et tastatur eller en mus....25

Rydning af CMOS....28

Sådan slukker du for din Mini PC 29

Sådan sætter du din Mini PC i dvale....29

Åbning til BIOS-opsætningen....29

Indlæs BIOS-standardindstillingerne 30

Tillæg

Sikkerhedsinformation....32

Installation af systemet....32

Forsigtighed under brugen....32

Regulative bemærkninger 34

ASUS kontaktinformation....37

Om denne brugervejledning

Denne brugervejledning indeholder oplysninger om hardwaren og softwaren i din Mini PC. Den er organiseret i følgende kapitler:

Kapitel 1: Gør dig bekendt med din Mini PC

I dette kapitel beskrives hardware-komponenterne i din Mini PC.

Kapitel 2: Sådan bruger du din Mini PC

Dette kapitel fortæller dig, hvordan du bruger din Mini PC.

Tillæg

Dette afsnit indeholder bemærkninger og sikkerhedserklæringer vedrørende Mini PC'en.

Konventioner, der anvendes i denne brugervejledning

For at fremhæve nøgleoplysninger i denne brugervejledning, vises nogen tekst på følgende måde:

VIGTIGT! Denne meddelelse indeholder vigtige oplysninger, som skal følges for at udføre en opgave.

BEMÆRK: Denne meddelelse indeholder yderligere oplysninger og tips, som kan hjælpe med at udføre bestemte opgaver.

ADVARSEL! Denne meddelelse indeholder vigtige oplysninger, som skal følges mens du udfører bestemte opgaver, hvilket er af hensyn til din egen sikkerhed, og for at forhindre beskadigelse af dataene og komponenterne i din Mini PC.

Typografi

Fed Dette indikerer en menu eller et punkt, som skal vælges.

KursivDette henviser til afsnit i denne vejledning, hvor du kan finde yderligere oplysninger.

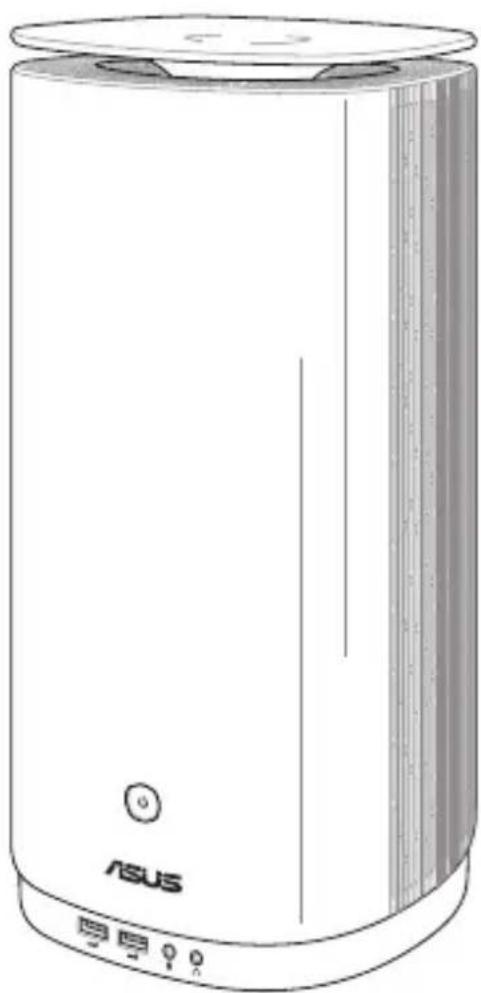

Pakkeindhold

Din Mini PC-pakke skal indeholde følgende dele:

• *Den medfølgende strømadapter kan variere efter model og område.
• Det medfølgende tilbehør kan variere, afhængig af din model. For mere information om tilbehøret, henvises der til brugervejledninger som følger med.
• Billedet af enheden er kun til reference. De faktiske produktspecifikationer kan variere efter model.
• Hvis enheden eller dens komponenter går i stykker eller holder op med at virke under normal og korrekt brug inden for garantiperioden, skal de henvende dig til et ASUS Service Center med dit garantibevis, for at få udskiftet de defekte komponenter.

1

Gør dig bekendt med din Mini PC

Egenskaber

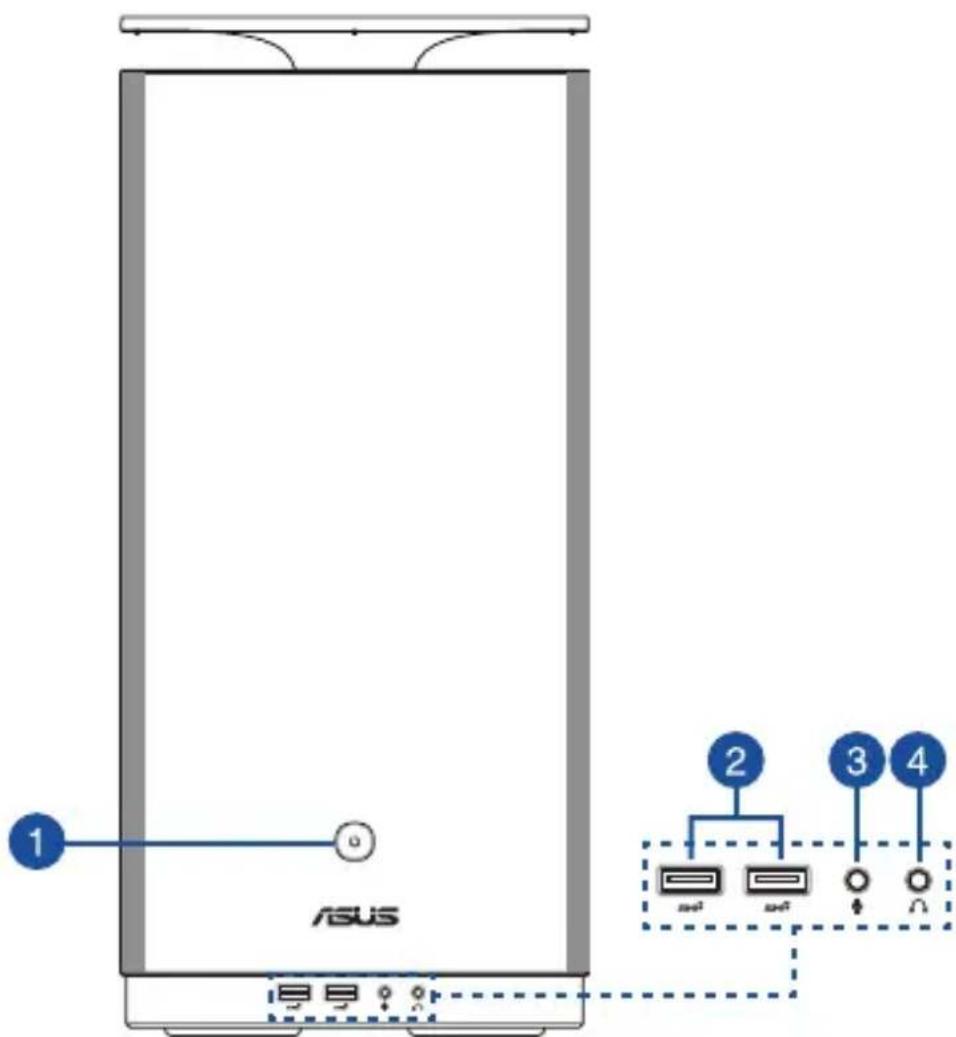

Forside

1

Tænd/sluk-knap

Din Mini PC tændes og slukkes på tænd/sluk-knappen.

Din Mini PC kan sættes i dvale ved at trykke på tænd/slukknappen, eller hold knappen nede i fire (4) sekunder, for at tvinge den til at lukke ned.

USB 3.1 Gen 2 porte

Denne USB 3.1 Gen 2-port (Universal Serial Bus) muliggør overførselshastigheder på op til 10 Gbit/s.

Mikrofonstik

Mikrofonstikket bruges til at forbinde en mikrofon, f.eks. til videokonferencer, stemmeindtalinger og simple lydoptagelser.

Dette stik er beregnet til at tilslutte forstærkede højtalere og hovedtelefoner. Det kan også bruges til at tilslutte et headset eller en mikrofon.

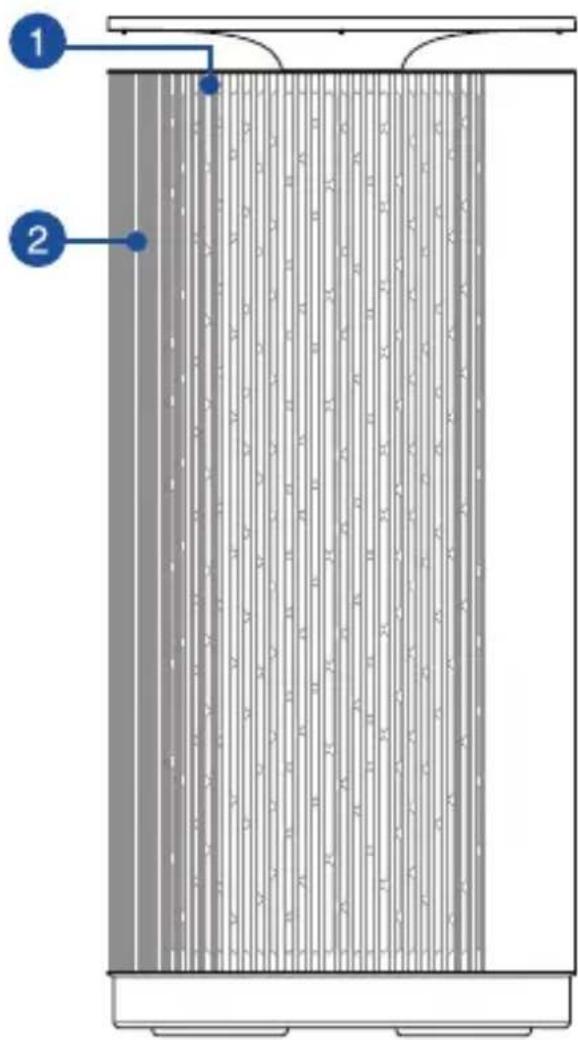

Venstre panel

Med luftåbningerne kan der komme luft ind i kabinettet på din Mini PC.

VIGTIGT: For at opnå en optimal varmeafledning og luftventilation, skal du sørge for at intet spærrer for ventilationshullerne.

2

Ventilationsåbninger (Luftudtag)

Med luftåbningerne kan der komme luft ind i kabinettet på din Mini PC.

VIGTIGT! For at opnå en optimal varmeafledning og luftventilation, skal du sørge for at intet spærrer for ventilationshullerne.

FORSIGTIG! Pas på den varme luft, der kommer ud af luftåbningerne, da den kan forårsage ubehag eller personskader.

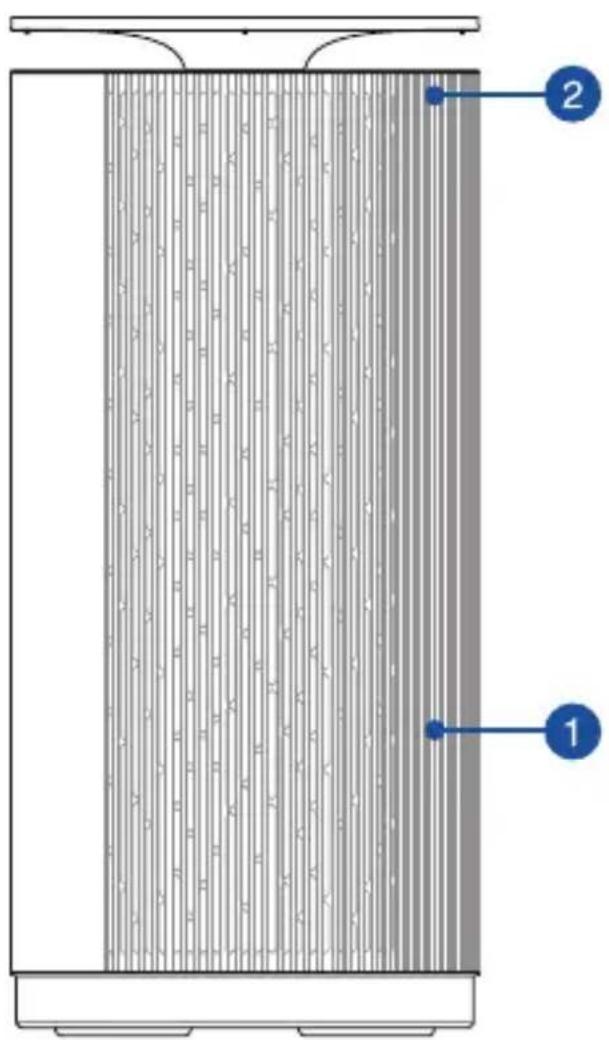

Højre panel

Med luftåbningerne kan der komme luft ind i kabinettet på din Mini PC.

VIGTIGT: For at opnå en optimal varmeafledning og luftventilation, skal du sørge for at intet spærrer for ventilationshullerne.

2

Ventilationsåbninger (Luftudtag)

Med luftåbningerne kan der komme luft ind i kabinettet på din Mini PC.

VIGTIGT! For at opnå en optimal varmeafledning og luftventilation, skal du sørge for at intet spærrer for ventilationshullerne.

FORSIGTIG! Pas på den varme luft, der kommer ud af luftåbningerne, da den kan forårsage ubehag eller personskader.

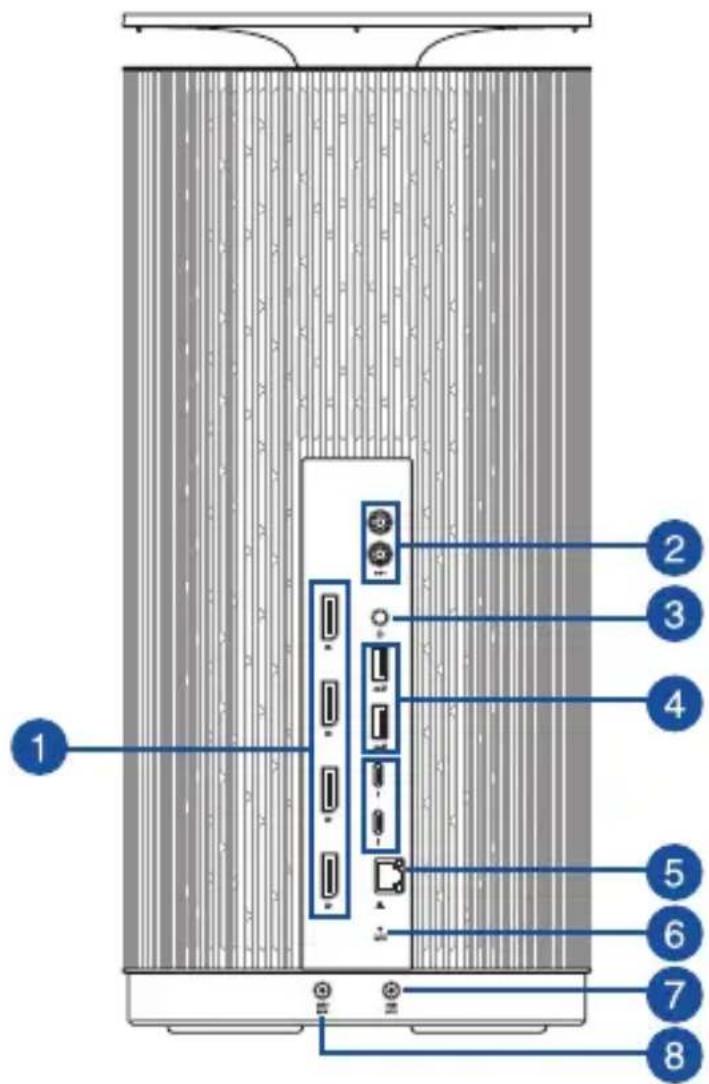

Bagsiden

1

BEMÆRK: Disse porte kan varierer, afhængig af grafikkortet.

DisplayPort (på udvalgte modeller)

Dette stik giver dig mulighed for, at forbinde din Mini PC til en ekstern skærm.

Mini-DisplayPort (på udvalgte modeller)

Dette stik giver dig mulighed for, at forbinde din Mini PC til en ekstern skærm.

HDMI

HDMI-port (på udvalgte modeller)

HDMI-porten (High Definition Multimedia Interface) understøtter en fuld-HD-enhed såsom et LCD-TV eller skærm, hvilket giver mulighed for at se billedet på en større ekstern skærm.

VGA-port (på udvalgte modeller)

Dette stik giver dig mulighed for, at forbinde din Mini PC til en ekstern skærm.

DVI

DVI-port (på udvalgte modeller)

Dette stik giver dig mulighed for, at forbinde din Mini PC til en ekstern skærm.

2

Stikket bruges til at forbinde den medfølgende trådløse antenne, så den trådløse modtagelse af signalet forbedres.

3

Lydudgangsstik

Dette stereo-lydudgangsstik bruges til at forbinde systemets lydudgangssignal til forstærkede højttalere.

USB 3.1 Gen 2 porte

Denne USB 3.1 Gen 2-port (Universal Serial Bus) muliggør overførselshastigheder på op til 10 Gbit/s.

Thunderbolt 3-port

Denne Thunderbolt 3-port har følgende specifikationer: 40 Gbit/s overførselshastighed på Thunderbolt 3-enheder; USB 3.1 Gen 2, med en overførselshastighed op til 10 Gbit/s; DisplayPort 1.4 (4096 x 2304) på 60 Hz; og USB-strømforsyning op til 5 V/3 A.

Ryd CMOS-knap

Denne knap bruges til at rydde BIOS- indstillingsoplysningerne, hvis systemet overbelastes på grund af overclockning.

Strømindgang (230W)

Den medfølgende 230 W strømadapter omdanner vekselstrøm (AC) til jævnstrøm (DC), når den bruges i dette stik. Mini PC'en bliver strømforsynet gennem dette stik. For ikke at beskadige din Mini PC, skal du altid bruge den medfølgende strømadapter med samme udgangseffekt.

ADVARSEL! Strømadapteren kan blive meget varm under brug. Undgå at tildække adapteren, og hold den væk fra kroppen.

Strømindgang (180W)

Den medfølgende 180 W strømadapter omdanner vekselstrøm (AC) til jævnstrøm (DC), når den bruges i dette stik. Mini PC'en bliver strømforsynet gennem dette stik. For ikke at beskadige din Mini PC, skal du altid bruge den medfølgende strømadapter med samme udgangseffekt.

ADVARSEL! Strømadapteren kan blive meget varm under brug. Undgå at tildække adapteren, og hold den væk fra kroppen.

2

Sådan bruger du din Mini PC

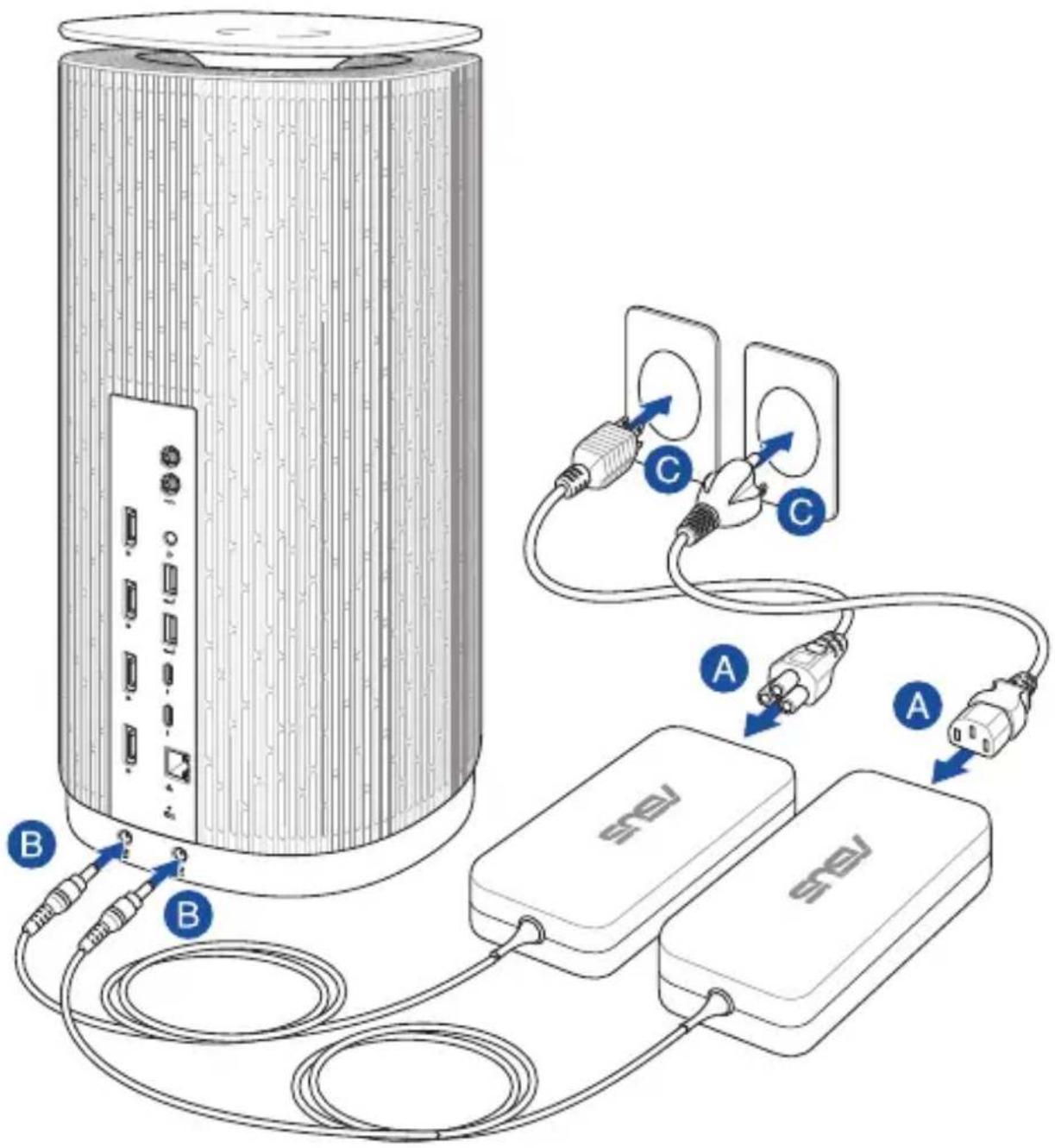

Kom i gang

ADVARSEL! Sørg for at forbinde den rigtige strømadapter til det rigtige strømstik.

C. Sæt AV-strømadapteren i en 100\~240 V strømkilde.

BEMÄRK:

Strømforsyningen kan variere mellem modeller og områder. Se venligst følgende for flere oplysninger om de forskellige adaptere:

180 W strømadapter

• Indgangsspænding: 100-240 Vac
• Indgangsfrekvens: 50-60 Hz
  • Rating udgangsstrøm: 9,23 A (180 W)
  • Rating udgangsspænding: 19,5V DC
  230 W strømadapter
• Indgangsspænding: 100–240V AC
• Indgangsfrekvens: 50–60Hz
  • Rating udgangsstrøm: 11,8A (230W)
  • Rating udgangsspænding: 19,5V DC

Tilslutning af en skærm til din Mini PC

Du har mulighed for at slutte en skærm eller en projektor til din Mini PC, hvis de har følgende stik:

• VGA-stik • DisplayPort
• DVI-stik • Mini-DisplayPort
• HDMI-stik

BEMÆRK: Disse porte kan varierer, afhængig af det installerede grafikkort.

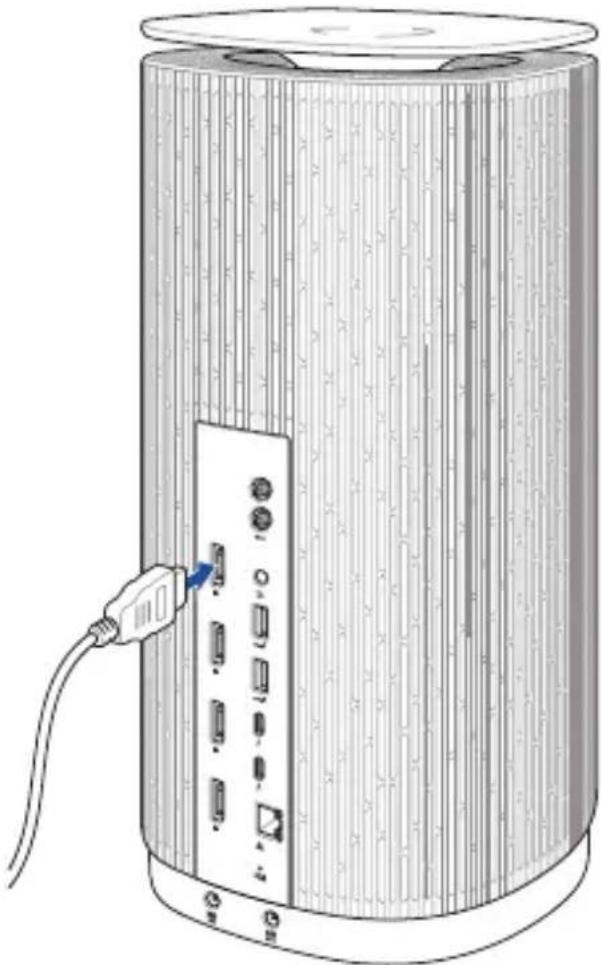

Sådan slutter du en skærm til din Mini PC:

Forbind den en ende af et VGA-, DVI-, HDMI-, DisplayPort-, eller Mini-DisplayPort-kabel til en ekstern skærm, og anden ende af kablet til din VGA-, DVI-, HDMI-, DisplayPort-, eller Mini-Display-porten på din Mini PC.

Tilslut USB-kablet fra et tastatur eller en mus

Det er muligt at tilslutte stor set alle slags USB-tastature og mus til din Mini PC. Det er også muligt at tilslutte en USB-dongle til trådløse tastaturer og mus.

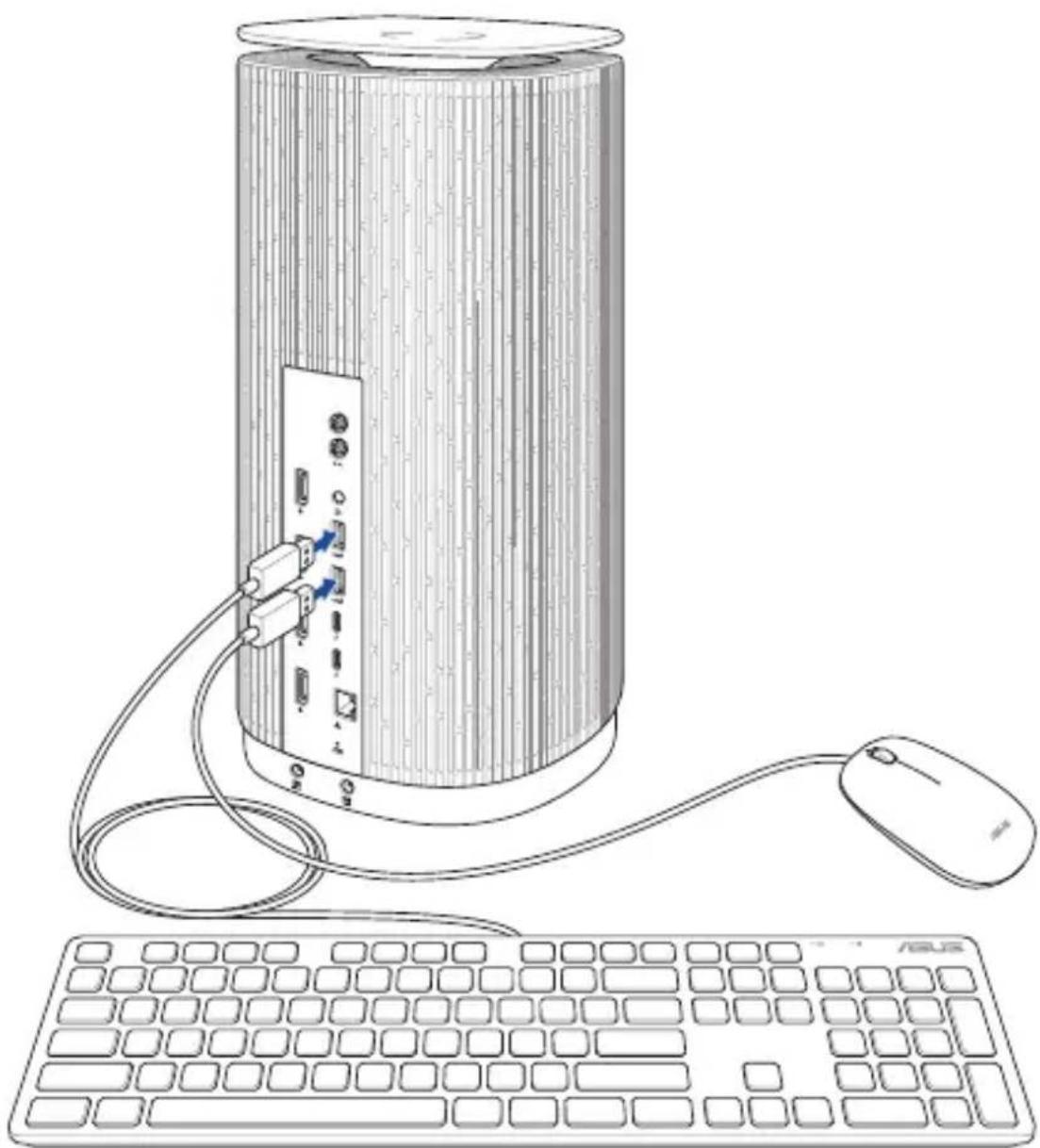

Sådan slutter du et tastatur og en mus til din Mini PC:

BEMÄRK: Tastaturet varierer efter land eller område.

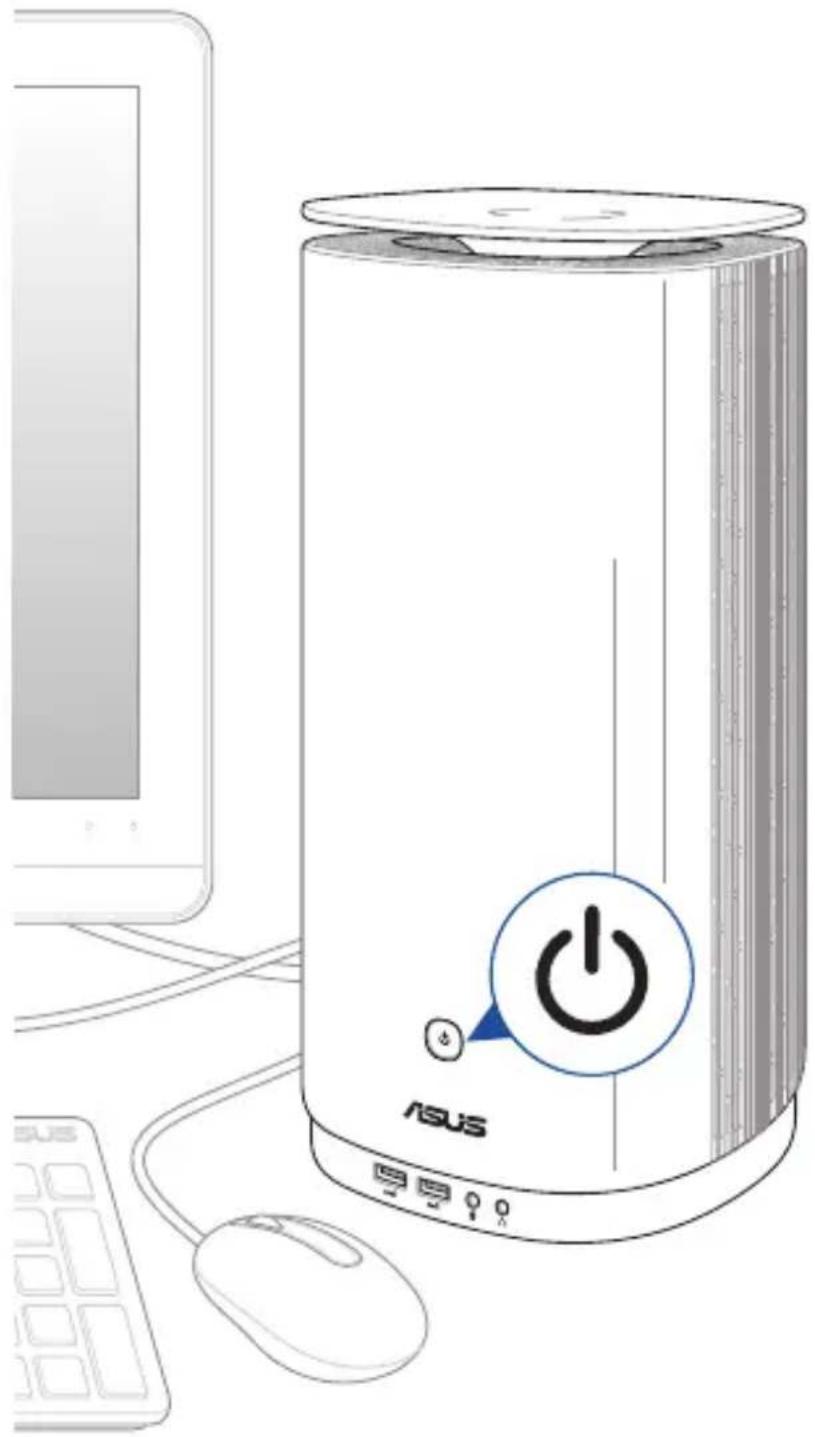

Tryk på tænd/sluk-knappen for at tænde for din Mini PC.

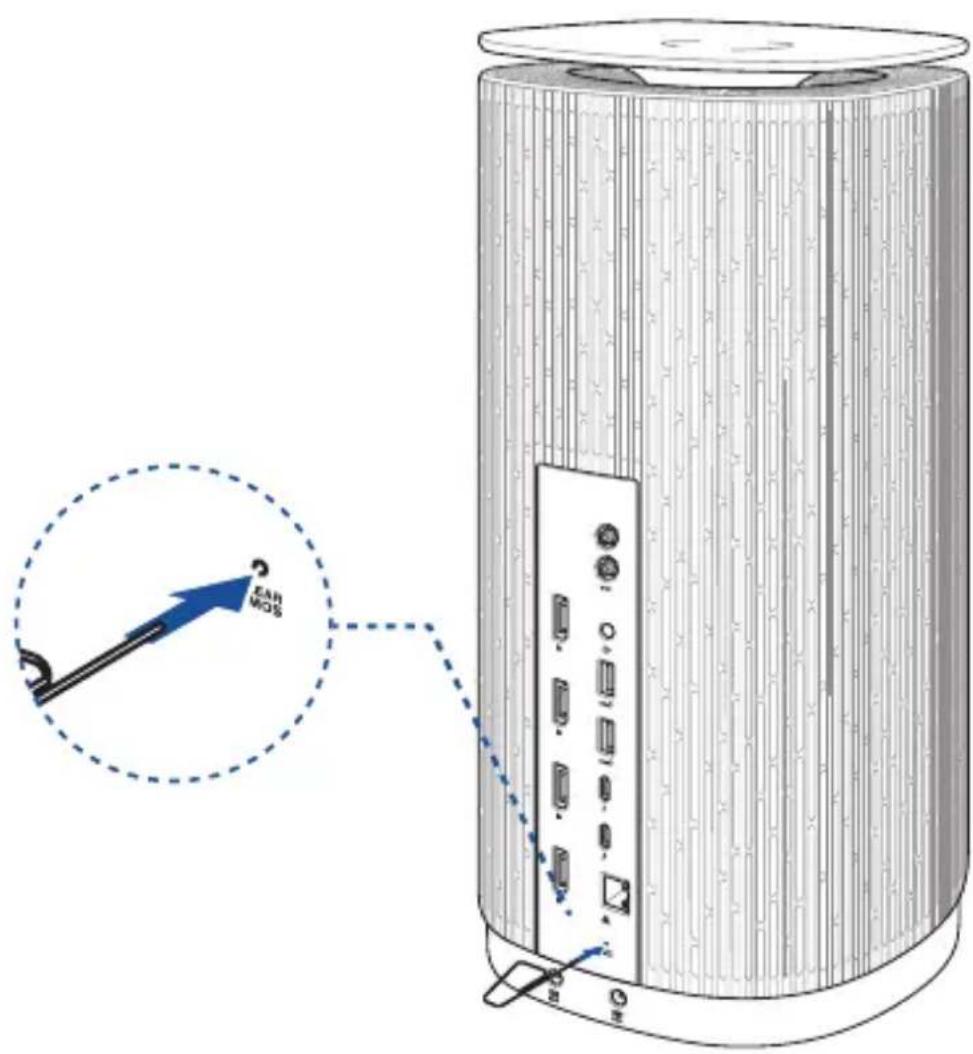

For at rydde CMOS, skal du stikke en papirclips eller nål i knaphullet til rydning af CMOS. Hold denne knap nede i ca. 1-3 sekunder.

Sådan slukker du for din Mini PC

Hvis din Mini PC holder op med at reagere, skal du holde tænd/slukknappen nede i mindst fire (4) sekunder, indtil den slukker.

Sådan sætter du din Mini PC i dvale

For at sætte din Mini PC i dvale, skal du trykke en gang på tænd/slukknappen.

Åbning til BIOS-opsætningen

Under normalt forhold vil standard BIOS-indstillinger sørger for, at din pc fungerer optimalt. Undgå, at ændre standard BIOS-indstillingerne, med mindre det er i følgende situationer:

• En fejlmeddelelse kommer frem på skærmen når systemet starter, og beder dig om at åbne BIOS-opsætningen.
• Du har installeret en ny systemkomponent, som kræver yderligere indstillinger eller opdateringer i BIOS.

ADVARSEL! Står BIOS-indstillingerne forkert, kan det medføre et ustabilt system eller fejl under opstart. Vi anbefaler stærkt, at du kun ændre BIOS-indstillinger når du får hjælp af en kvalificeret servicemedarbejder.

Indlæs BIOS-standardindstillingerne

For at indlæse standardværdierne for hver af parametrene i din BIOS:

BEMÆRK: POST (Power-On Self Test) er en række softwarestyrede diagnosetests, som kører när du tænder for din Mini PC.

• Gå til menuen Exit (Afslut).
- Vælg Load Optimized Defaults (Indlæs optimeret standarder), eller tryk på .
• Vælg OK for at indlæse BIOS-standardindstillingerne.

Tillæg

Sikkerhedsinformation

Din Mini PC konstrueret og testet til at opfylde de seneste sikkerhedsstandarder for informationsteknologiudstyr. Af hensyn til din sikkerhed er det imidlertid vigtigt, at du læser nedenstående sikkerhedsinstruktioner.

Installation af systemet

• Læs og følg alle dokumentationens anvisninger, inden du bruger systemet.
• Brug ikke produktet nær vand eller varmekilder.
• Anbring systemet på en stabil overflade.
• Dækslets åbninger er til ventilation. Disse åbninger må ikke blokeres eller tildækkes. Sørg for rigeligt med ventilationsrum omkring systemet. Anbring aldrig noget i ventilationsåbningerne.
• Anvend produktet i omgivelser med temperaturer på mellem 0°C (32 °F) og 35°C (95 °F).
• Hvis du bruger en forlængerledning, skal du kontrollere, at de samlede ampere-specifikationer for enheder, der forbindes til forlængerledningen, ikke overstiger dennes ampere-specifikationer.
• Dette udstyr skal installeres og bruges med en minimumafstand på 20 cm mellem radiatoren og din krop.

Forsigtighed under brugen

- Gå ikke på el-ledningen og anbring ikke noget oven på den.

- Spild ikke vand eller anden væske på systemet.

- Når der er slukket for systemet, strømmer der stadig en lille smule strøm gennem dette. Sørg altid for at trække strømkablet ud af stikkontakten, inden rengøring af systemet.

• Hvis du oplever nedenstående tekniske problemer med produktet, skal du fjerne netledningen fra stikkontakten og tilkalde en kvalificeret servicetekniker eller forhandleren.
• Netledningen er blevet beskadiget.
• Der er trængt væske ind i systemet.
• Systemet fungerer ikke korrekt, selv hvis du følger brugsanvisningerne.
• Systemet har været tabt, eller kabinettet er blevet beskadiget.
• Systemet fungerer ikke normalt.

Advarsel vedr. litium-batteri

FORSIGTIG: Fare for eksplosion, hvis batteriet anbringes forkert. Udskift kun med samme eller tilsvarende type anbefalet af fabrikanten. Bortskaf brugte batterier i henhold til fabrikantens anvisninger.

SKIL IKKE AD

Garantien dækker ikke, hvis produktet har været skilt ad af brugere

Smid IKKE Mini PC ud med husholdningsaffaldet. Dette produkt er designet på en sådan måde, at dele af det kan gebruges. Dette symbol med den overkrydsede affaldscontainer på hjul angiver, at produktet (elektrisk og elektronisk udstyr samt kviksølvholdige knapcellebatterier) ikke må bortskaffes med det almindelige husholdningsaffald. Tjek de lokale regler for bortskaffelse af elektroniske produkter.

Regulative bemærkninger

REACH

Idet vi overholder REACH (registrering, vurdering og godkendelse af samt begrænsninger for kemikalier) bestemmelserne, offentliggør vi vores produkters kemiske stoffer på ASUS REACH webstedet http://csr.asus.com/english/REACH.htm.

ASUS Genbrug / Returservice

ASUS's genbrugs- og returprogrammer skyldes vores forpligtelse til at opfylde de højeste standarder indenfor miljøbeskyttelse. Vi tror på at finde løsninger for dig, så du er i stand til at genbruge vores produkter, batterier og andre komponenter, samt vores emballage. Se venligst http://csr.asus.com/english/Takeback.htm for yderligere oplysninger om genbrug i de forskellige lande.

Bemærkning til belægningen

VIGTIGT! For at give enheden en elektrisk isolering og bibeholde sikkerhed omkring elektricitet, er hele computer-kabinettet belagt med en isolering, undtagen siderne hvor IO-portene findes.

RF eksponeringsadvarsel

Dette udstyr skal installeres og betjenes i overensstemmelse med de medfølgende instruktioner, og antennen/antennerne, der bruges til denne sender, skal installeres mindst 20 cm væk fra alle personer, ligesom de ikke må placeres eller bruges sammen med nogen anden antenne eller sender. Slutbrugere og installatører skal forsynes med installations- og sender anvisninger, så de kan opfylde RF eksponeringsoverholdelsen.

Denne enhed opfylder FCC reglerne, del 15. Drift er underlagt følgende to vilkår:

• Enheden må ikke udsende skadelig interferens, og
• Enheden skal acceptere al modtagen interferens, inklusive interferens, der kan forårsage uønsket drift.

Enheden er blevet testet og er fundet til at opfylde grænseværdierne for en klasse B digital enhed, under del 15 af Federal Communications Commission (FCC) reglerne. Disse grænseværdier er designet til at levere fornuftig beskyttelse mod skadelig interferens i beboelsesinstallationer. Dette udstyr genererer, bruger og kan udstråle radioenergi og, hvis det ikke er installeret og brugt i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens på radiokommunikationen. Imidlertid, er der ingen garanti for, at der ikke vil optræde interferens i en given installation. Hvis dette udstyr forårsager interferens på radio eller fjernsynsmodtagelsen, som kan fastslås ved at slukke og tænde for udstyret, er brugeren forpligtiget til at prøve at afhjælpe interferensen ved hjælp af en, eller flere af følgende foranstaltninger:

• Reorienter eller finde en anden placering til modtageantennen.
• Forøge afstanden mellem udstyret og modtageren.
• Forbinde udstyret til en stikkontakt på et andet kredsløb, end det, hvor modtageren er forbundet.
• Kontakt forhandleren, eller en erfaren radio/TV tekniker for hjælp.

VIGTIGT! Det er ulovligt at bruge enheden udendørs på frekvensbåndet 5,15 \~ 5,25. Denne enhed har ingen Ad-hoc-kapaciteter til 5250\~5350 og 5470\~5725 MHz.

FORSIGTIG! Enhver ændring eller modifikation, der ikke er udtrykkeligt godkendt af forhandleren af denne enhed, kan annullere brugerens ret til at betjene udstyret.

Kanaler for trådløs drift for forskellige domæner

N. Amerika 2.412-2.462 GHz Ch01 gennem CH11

Japan 2.412-2.484 GHz Ch01 gennem CH14

Europe ETSI 2.412-2.472 GHz Ch01 gennem CH13

ENERGY STAR overholdende produkt

ENERGY STAR er et fælles program under U.S. Environmental Protection

Agency og U.S. Department of Energy og hjælper os alle med at spare penge og beskytte miljøet via energieffektive produkter og -praksisser.

Alle ASUS produkter med ENERGY STAR bomærket overholder ENERGY STAR standarden og enegistyringsfunktionen er som standard aktiveret. Skærmen og computeren er indstillet til automatisk, at gå i dvale efter henholdsvis 10 og 30 minutter

uden aktivitet. Klik med musen eller tryk på tastaturet for, at aktivere din computer.

Besøg http://www.energystar.gov/powermanagement for yderligere oplysninger vedrørende energistyring og dens fordele for miljøet. Besøg også http://www.energystar.gov for yderligere oplysninger vedrørende det fælles ENERGY STAR program.
