BRUGSANVISNING 565SD SHURE

Les UNISPHERE I série 565 sont des microphones électrodynamiques unidirectionnels à double impédance, munis d'un grille sphérique résistante contenant un filtre très efficace contre le vent et le bruit.

Livrés pour une utilisation en basse impédance, les microphones série 565 permettent une excellente reproduction des chants et de la parole sur pupitres et scènes ; ils sont une solution appréciée pour les salles d'auditions, les lieux de cultes, les salles de congrès et les écoles.

AVANTAGES

• Utilisation à double impédance sélectionnable
• Interrupteur silencieux marche–arrêt à lame magnétique avec option de verrouillage
  • Dynamique cardioïde
  •Réponse en fréquence : 50 à 15 000 Hz

VARIANTES

Modèle 565SD-CN : Fourni avec un câble XLR de 6,1 m.

Modèle 565SD-LC : Sans câble.

BRANCHEMENTS

Si le microphone est utilisé sur une entrée symétrique, les broches 2 et 3 sont les porteuses du signal audio. Si le microphone est utilisé sur une entrée asymétrique, le câble doit être connecté à la broche 2 en tant que porteuse du signal et la broche 3 doit être branchée au blindage du câble (masse), telle que le câble Shure C20HZ à haute impédance.

SÉLECTION DE L'IMPÉDANCE

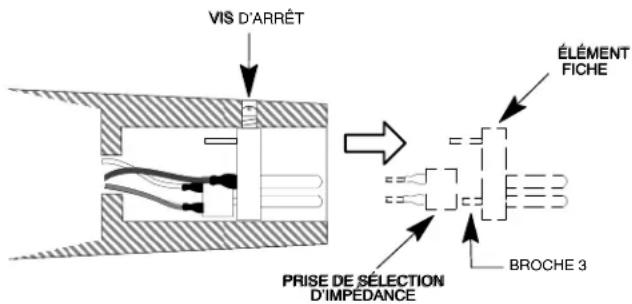

Le microphone est livré pour une utilisation en basse impédance. Pour passer à une haute impédance, procéder comme suit (consulter la figure 1):

1. Enlever l'élément fiche à la prise femelle du microphone en tournant la vis d'arrêt fendue à gauche et en retirant avec précaution l'élément fiche du corps du microphone.
2. Débrancher la prise de sélection d'impédance à 2 bornes de l'arrière de l'élément fiche.
3. Rebrancher la prise de sélection d'impédance à 2 bornes en position inverse en insérant la broche 3 de l'élément fiche dans la borne «H» (blanche) de la prise.
4. Remonter l'élément fiche dans le microphone et fixer la vis d'arrêt en la serrant à fond à droite.

VIS D'ARRÊT ÉLÉMENT FICHE PRISE DE SÉLECTION D'IMPÉDANCE BROSHE 3

SÉLECTION DE L'IMPÉDANCE — PRISE FEMELLE DU MICROPHONE
FIGURE 1

POLARITÉ

Tous les câbles et tous les microphones doivent être testés pour vérifier qu'ils ont la même polarité. Pour tester la polarité de deux microphones et/ou de leurs câbles, les brancher à un amplificateur et parler ou chanter en les tenant écartés d'environ 8 à 10 cm. Le son en provenance des haut-parleurs doit être le même quand on parle dans l'un ou l'autre des microphones ou directement entre eux. Si le son baisse de façon significative ou si une zone morte est détectée lorsqu'on parle entre les deux microphones, ces derniers ou leurs câbles ont une polarité opposée.

Pour modifier la polarité d'un câble de microphone, utiliser un inverseur de phase Shure A15PRS ou permuter les fils raccordés aux broches 2 et 3 du connecteur à trois broches à une extrémité du câble. Pour changer la polarité d'un microphone, permuter les fils de la capsule du microphone. Cette modification doit être effectuée par un distributeur, le service d'entretien/réparation de Shure ou tout autre technicien d'entretien/réparation compétent.

CARACTÉRISTIQUES

Type

Dynamique

Réponse en fréquence

50 à 15 000 Hz (voir Figure 2)

Courbe de directivité
Réponse cardioïque (unidirectionnelle)—uniforme en fréquence, symétrique par rapport à l'axe (voir Figure 3)

COURBES DE DIRECTIVITÉ TYPIQUES FIGURE 3

Impédance

Double. L'impédance nominale du microphone est de 150 ohms (250 ohms réels) pour le branchement à des entrées microphone aux valeurs nominales comprises entre 19 et 300 ohms et de type "Haute impédance" pour branchement à des entrées microphone à haute impédance.

Fourni câblé pour impédance basse. Pour changer l'impédance, consulter les sections Sélection de l'impédance et Branchements

Niveau de sortie (à 1 Hz)

“L” (Basse) “H” (Haute)

Tension de circuit ouvert* -56,0 dB -34,0 dB. . .

(1,6 mV) (20 mV)

*0 dB = 1 volt par Pascal (1 Pa = 94 dB NPA)

Polarité

Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3. Voir Figure 5.

Interrupteur

Interrupteur intégré marche—arrêt à lame magnétique avec plaque de verrouillage. Pour verrouiller l'interrupteur sur la position MARCHE, retirer la vis de la plaque de verrouillage et tourner la plaque de 180 degrés. Remonter et resserrer la vis.

Monture silentbloc de la cartouche

Amortisseur de vibrations en caoutchouc interne

Câble

Modèle 565SD-CN : câble de 6,1 m détachable, chemisé en caoutchouc, deux conducteurs blindés, avec connecteurs de type XLR.

Adaptateur articulé

L'action positive, réglable sur 90° de la verticale à l'horizontale, permet un retrait facile pour la prise en main du micro, convient au montage sur pied avec un filetage de ^5/8 po-27

Corps

Moulage chromé avec grille ARMO-DUR® et écran en acier inoxydable

Dimensions

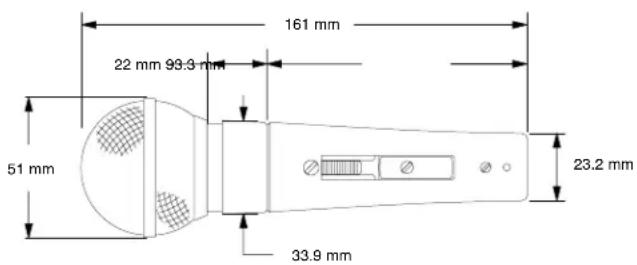

Voir Figure 4

161 mm 22 mm 93.3 mm 51 mm 33.9 mm 23.2 mm

Poids net (sans câble)

298 grammes

HOMOLOGATION

Autorisé à porter la marque CE. Conforme à la directive CEM européenne 89/336/CEE. Conforme aux critères applicables de test et de performances de la norme européenne EN 55103 (1996) parties 1 et 2 pour les environnements résidentiels (E1) et d'industrie légère (E2).

ACCESSOIRES FOURNIS

Adaptateur articulé A25D.

PIÈCES DE RECHANGE

Capsule R65....

Écran et grille RS65.

Elément fiche RK169P.

ACCESSOIRES EN OPTION

Transformateur d'adaptation de ligne .... Série A95

Socle de pupitre S37A, S39A

Silentbloc A55M

Bonnette Série A58WS

Montage jumelé ...... A26M

Câble, LO-Z (7,6 m) C25J

Câble, HI-Z (6.1 m) ...... C20HZ

CARACTÉRISTIQUES D'ARCHITECTURE

Le microphone est de type bobine mobile (dynamique) avec une réponse en fréquence comprise entre 50 et 15 000 Hz. L'unité est munie d'une configuration polaire cardioïque. Le facteur de réjection des côtés doit être d'environ 6 db et le facteur de réjection à l'arrière doit être compris entre 15 et 20 dB. Le microphone est à double impédance avec une impédance nominale de 150 ohms pour le branchement aux entrées microphone dont la valeur nominale est comprise entre 19 et 300 ohms et de type "Haute impédance" pour un branchement à des entrées microphone à haute impédance. Le changement d'impédance doit être sans soudure au connecteur du microphone.

La sortie du microphone est :

(0 dB = 1 volt par Pascal)

Haute impédance ....-34,0 dB

(0 dB = 1 volt par Pascal)

Le microphone a un connecteur de type XLR, audio professionnel à trois broches et il est muni d'un interrupteur marche- arrêt à lame magnétique.

Le microphone est muni d'un adaptateur articulé réglable sur 90° de la verticale à l'horizontale, adapté au montage sur pied par un filetage de 58 po-27

Les dimensions hors-tout du microphone sont les suivantes : 162 mm en longueur et 51 mm de diamètre.

Le microphone doit être le modèle Shure 565SD-LC, 565SD-CN ou l'équivalent.

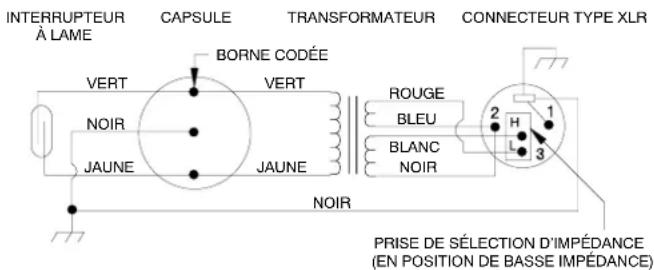

INTERRUPTEUR À LAME CAPSULE TRANSFORMATEUR CONNECTEUR TYPE XLR BORNE CODÉE VERT VERT ROUGE BLEU BLANC NOIR HALE JAUNE JAUNE NOIR PRISE DE SÉLECTION D'IMPÉDANCE (EN POSITION DE BASSE IMPÉDANCE)

BRANCHEMENTS INTERNES
FIGURE 5
