BRUGSANVISNING Optix MAG274QRF MSI
Sådan kommer du i gang 3
Pakkens indhold 3
Opstilling af skærmen ____ ____ ____ ____ 4
Justering af skærmen 5

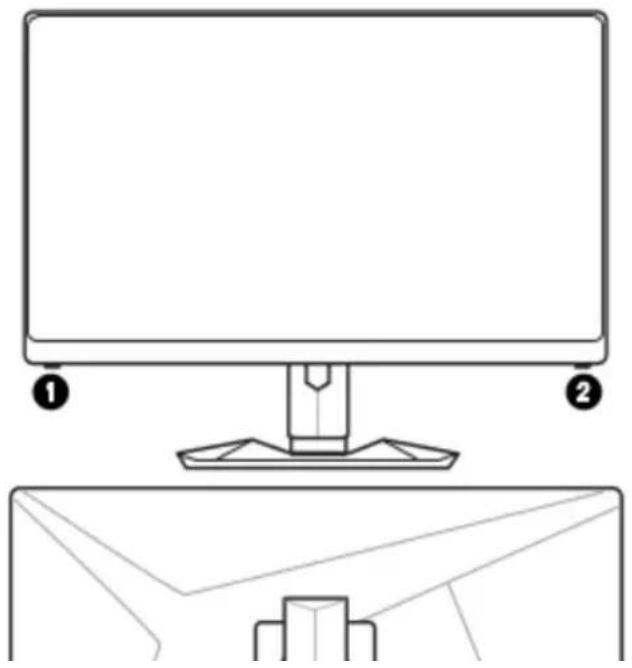

Overblik over skærmen 6
Tilslutning af skærmen til on pc. 8
OSD opsetning 9
Sådan kommer du i gang
Dette kapitel indeholder ydertigere oplysninger vedrørende installationsproce durer for hardware. Når andre enheder forbindes, skal du holde enhederne forsigtigt og bruge en jordforbundet strop om håndleddet for at undgå statisk elektricitet.
Pakkens indhold
| Skærm | Optix MAG274QRF / Optix MAG274QRF-QD |
| Dokumentation | Startvejledning |
| Registreringskort | |
| Garantibevis | |
| Tilbehør | Stativlod med skruer |
| Stativlod med skrue s | |
| Strømadapter og ledning | |
| Kabler | HDMI-kabel (valgfit) |
| DisplayPort-kabel (valgfrit) | |
| USB Upstream-kabel (til USB type B Upstream-port) (valgfrit) |
Wintict

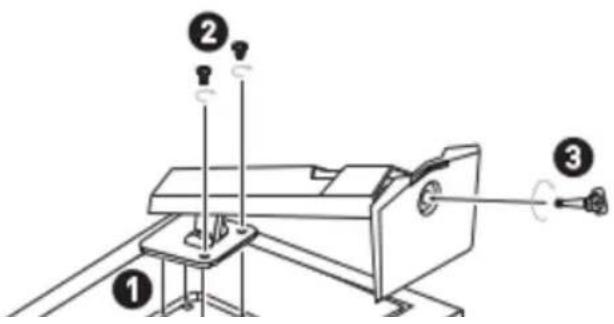

Opstilling af skærmen
- Elterlad skærm en i dens beskyttende skumembaallage. Sørg for, at stativbeslaget passer med rillen på skærmen.
- Stram stativbeslaget med skruerne.
- Sæt foden på stativet, og stram fodskruen for at fastgøre foden.
- Sørg for, at stativet spændes ordentligt på, inden skærmen stilles op.
Vigtigt
- Stil skærmen på en blød, beskyttet overflade, så den ikke ridses.
- Brug ikke skarpe genstande på skærmen.
- Rilleme til montering af stativbeslaget kan også bruges til et vægophæng. Kontakt venligst din forhandler vedrørende et vægophæng.
Justering af skærmen
Skærmen er designet til, at maksimere din komfort med dens justeringsegenskaber.
Vigtigt
- Undgå at, røre på selve skærmen, når dujusterer skærmen.
- Tilt venligst skærmen lidt tilbage, inden den drejes.
| 1 | Mak ro -k napTil at åbne skærmmenuen. |
| 2 | Tænd/sluk -k nap |
| 3 | Navi Key (Navigationsta st) |
| 4 | Kensington lås |
| 5 | DisplayPort |
| 6 | HDMI Port HDMI® |
| 7 | USB Type-C-portDenne port understøtter funktionen DP Alt (DisplayPort Alternate) og op til 5 V/3 A (15 W) stræmforsyning. Den virker kun med videosignaler og kan ikke bruges til dataoverførsel. |
| 8 | Hovedtelefonstik |
| 9 | USB 2.0 Type B Upstream-portTil USB Upstream-kabel  |
Tilslutning af skærmen til en pc
- Sluk for din computer.
- Forbind Video-kablet fra skærmen til din computer.

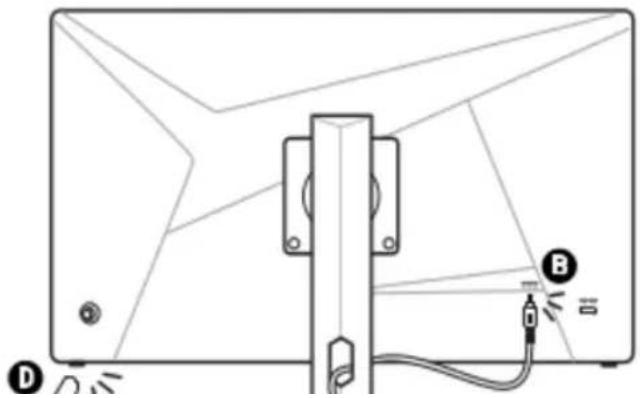

- Forbind skærmens strømadapter og ledning. (Figur A)
- Forbind strømforsyningen til skærmens strømstik. (Figur B)
- Slut ledningen til stikkontakten. (Figur C)
- Tænd skærmen. (Figur D)
- Tænd for computeren, og derefter for skaermen, hvorefter den automatisk registrerer signalet.
Dette kapitel giver dig vigtige oplysninger om skaermindstillingerne.
Vigtigt
Samtlige oplysninger kan ændres uden varsel.

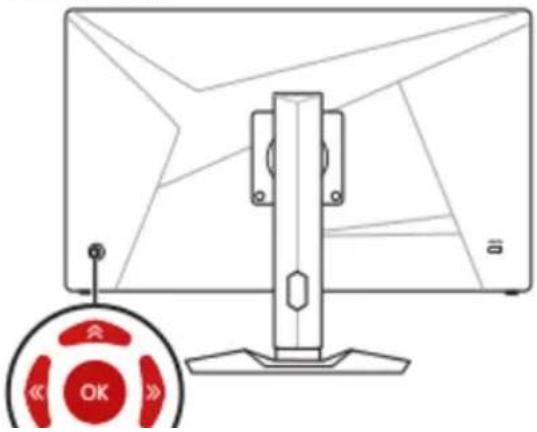

Skaermener udstyret med en navigationstast, som er en flerretningstast, der bruges til at navigere i skæmmenuen.
| 1. niveau i menuen | 2. og 3. niveau i menuen | Beskrivelse | |
| Game Mode (Spitfunktion) | User (Bruger) | • Atle punkterne kan justeres af brugerne. | |
| FPS | |||
| Racing (Racer spil) | • Brug op eller ned-knappen til, at vælige og forhåndsvise funktionseffekterne. | ||
| Anti Motion Blur (Anti-bevæg. sløring) | OFF (FRA) | Når anti-bevægelsessløring slås til, kan HDCR og Lysstyrke ikke slås til, og punktet kan ikke vælges.Responstid bliver grå, når Anti-bevægelsessløring slås til.Anti Motion Blur (Anti-bevæg. sløring) skal slås fra, når Adaptive-Sync (Adaptiv synkronisering) slås til. | |
| ON (TIL) | |||
| Refresh Rate (Opdat. hastighed) | Location (Placering) | Venstre foroven | Brugerme kan justere opdater ingshastigheden på alle funktionerne.Som standard er opdater ingshastigheden placeret for oven til venstre. D'anne placeringen kan justeres i skæmmenuen. Tryk på OK-knap for, at bekraafte og anvende placeringen af opdateringshastigheden.Denne skaerm følger og fungerer på operativsystemets forudindstillede skaermopdateringshastighed. |
| Højre foroven | |||
| Venstre forneden | |||
| Højre forneden | |||
| OFF (FRA) | |||
| ON (TIL) | |||
| Alarm Clock (Alarmklok) | Location (Placering) | Venstre foroven | Brugerme kan justere alarmklokken på alle funktionerne.Når du har indstillet tiden, skal du trykke på OK-knap for at aktivere timeren.Som standard er alarmklokken |
| Højre foroven | |||
| Venstre | |||
| 1. niveau i menuen | 2. og 3. niveau i menuen | Beskrivelse |
| Adaptive-Sync (Adaptiv -Synk.) | OFF (FRA) | Adaptiv-Synk. - synkronisering forhindner skærmforstyrmelser.Som standard er DisplayPort eller HDMI slået fra, og den kan slås til/fra på alle funktioner, på alle oplesninger, på alle indgangskilder og på alle skærmopdateringshastighederAnti-bevægelsessløring slås fra, når Adaptiv-Synk. slås til. |
| ON (TIL) |
| 1. niveau i menuen | 2. niveau i menuen | Beskrivelse |
| Pro Mode (Pro-tilstand) | User (Bruger) | Standardind stillingen er BrugerAlle punkterne kan justeres af brugerne.Brug op eller ned-knappen til, at vælge og for håndsvise funktionseffekterne.Tryk på OK-knap for, at beikræfte og anvende din funktionstype. |
| Reader (Læser) | ||
| Cinema (Biograf) | ||
| Designer | ||
| Eye Saver (∅jenskåner) | OFF (FRA) | ∅jenskåneren beskytter dine øjne mod blåt lys. Når øjenskåneren slås til, justerer den skaarmens farvetemperatur til en gulere tone. |
| ON (TIL) | ||
| Image Enhancement (Billedforbedring) | OFF (FRA) | Billedforbedringen forstærker billedk anterne, så billedet bliver skarpere.Brugerne kan justere billedforbedringen på alle funktionerne. |
| Weak (Svag) | ||
| Medium | ||
| Strong (Staerk) | ||
| Strongest (Stærkeste) |
Image (Billede)
| 1. niveau i menuen | 2. og 3. niveau i menuen | Beskrivelse |
| Brightness (Lysstyrke) | 0-100 | Brugere kan justere lysstyrken på funktionerne Bruger, RTS, RPG og Læ ser.Lysstyrken kan ikke justeres, når anti-bewægelsessløring eller HDCR slås til. |
| Contrast (Kontrast) | 0-100 | Bruger ne kan justere kontrasten på alle funktionerne. |
| Sharpness (Skarphed) | 0-5 | Bruger ne kan justere skarpheden på alle funktionerne.Skarpheden forbedrer billedets klarhed og detaljer. |
Input Source (Indgangskilde)
| 1. niveau i menuen | 2. niveau i menuen | Beskrivelse |
| HDMI1 | Brugerme kan justere indgangskilden på alle funktionerne. | |
| HDMI2 | ||
| DP | ||
| Type C | ||
| Auto-scan | OFF (FRA) | Brugerme kan bruge navigationstasten til, at vælge indgangskilden på nedenstående status:Når "Auto-scan" stilles på "Fra" og skærmen er på energisparefunktionen;Når beskeden "Intet signal" vises på skærmen. |
| ON (TIL) | ||
| 1. niveau i menuen | 2. niveau i menuen | Beskrivelse |
| Language (Sprog) | 繁體中文 | Standardsproget er engelsk.Brugerne skal trykke på OK-knap for, at bekræfte og anvende sprogindstillingen.Sproget kan indstilles af brugeren. Brugernes egen sprogindstilling oversknives af fabnik sindstillingen. Når brugerne vælger ja til nulstilling, ændres sproget ikke. |
| English | ||
| Français | ||
| Deutsch | ||
| Italiano | ||
| Español | ||
| 한국어 | ||
| 日本語 | ||
| Русский | ||
| Português | ||
| 筒体中文 | ||
| Bahasa Indonesia | ||
| Türkçe | ||
| (Der kommer snart flere sprog) | ||
| Transparency (Gennemsigtighed) | 0-5 | Brugerne kan justere gennemsigtigheden på alle funktionerne. |
| HDMI CEC | OFF (FRA) | Er som standard slået fra.HDMI CEC (Consumer Electronics Control) understøtter Sony PlayStation®, Nintendo® SwitchTM og forskellige audiovisuelle enheder, der er CEC-kompatible.Hvis HDMI CEC slås til:Projektoren tændes automatisk, når CEC-enheden tændes.CEC-enheden skifter til energisparefunktionen, når skaermen er slukket.Når Sony PlayStation® eller Nintendo® SwitchTM tilsluttes, sættes Game (Spil) og Pro Mode (Pro) automatisk på User Mode (Bruger) [Standard], som senere kan justeres efter brugeren ønske. |
| ON (TIL) | ||
| Reset (Nulstil) | YES (JA) | Du kan nulstille og gendanne indstillinger til skæmmenuens standardindstillinger på alle funktioner. |
| NO (NEJ) |
Specifikationer
| Model | Optix MAG274QRF | Optix MAG274QRF-QD | |
| Størrelse | 27 inch | ||
| Krumning | Flad | ||
| Skærmtype | Hurtig IPS | ||
| Opløsning | 2560 x 1440 på 165Hz | ||
| Billedforhold | 16:9 | ||
| Lysstyrke (nits) | 300 (typ.) | ||
| Lysstyrke: USB Type-C strømforsyning | 5V, 3A | • 0-69%: 5V, 3A• 70-80%: 5V, 2A• 81-100%: 5V, 1A | |
| Kontrastforhold | 1000:1 | ||
| Opdat.hastighed | 165 Hz | ||
| Responstid | 1 ms (GTG) | ||
| Indgangsgrænseflade | • HDMI x 2• DP x 1 | ||
| Justering (højde) | 0 - 100mm | ||
| Justering (Snurring) | -75° ~ 75° | ||
| Justering (drejning) | -90° ~ 90° | ||
| Kensington lås | Ja | ||
| VESA-ophæng | • Pladetype: 100 x 100 mm• Sikruetype: M4 x 10 mm• Gevinddiameter: 4 mm• Gevindstigning: 0,7 mm• Gevindlængde: 10 mm | ||
| Mål (B x H x D) | 614,9 x 532,7 x 206,7 mm | ||
| Vægt | 6,05 kg (net)/8,7 kg (brutto) | ||
| Omgivende | Drift | • Temperatur: 0°C til 40°C• Fugtighed: 20% til 90%, ikke-kondenserende• Højde: 0 - 5000 m | |
| Lager | • Temperatur: -20°C til 60°C• Fugtighed: 10% til 90%, ikke-kondenserende | ||
Forudindstillede skærmfunktioner
VGA 640x480 på 60 Hz V V
på 67 Hz V V
på 72 Hz V V
på 75 Hz V V
Dos-funktion 720x480 på 60 Hz V V
720x576 på 50 Hz V V
Strømindikatoren lyser ikke.
- Tryk på tænd/sluk-knappen igen.
- Sørg for, at skærme strømkabel er korrekt tilsluttet.
Intet billede.
- Sørg for, at computerens grafikkort er sat korrekt i.
- Sørg for, at computeren og sikærmen er sluttet til stikkontakterne og er tændt.
- Sørg for, at skærmens signalkabel er korrekt tilsluttet.
- Computeren er muligvis på standby. Tryk på en vilkårlig tast for, at aktivere skaermen.
Skærmbilledet har ikke de rigtige mål, eller er ikke i midten.
- Se afsnittet Forudindstillede skaermfunktioner for, at indstille computeren til en indstilling, der passer til skaermbilledet, der skal vises.
Ingen Plug & Play.
- Sørg for, at skærme strømkabel er korrekt tilsluttet.
- Sørg for, at skærmens signalkabel er korrekt tilsluttet.
- Sørg for, at computeren og grafikkortet er kompatibel med Plug & Play.
Ikonerne, skrifttypen eller skærmen er utydelige, sløret eller har farveproblemer.
Sikkerhedsvejledninger
• Læs omhyggeligt sikkerhedsvejledningerne helt igennem.
- Alle forsigtighedsforanstaltninger og adversier i enhedens brugervejledning skal over holdes.
- Al servicering må kun udføres af kvalificeret personale.
- Behold den medføigende brugermanual til senere reference.
- For at undgå fare for brand eller stød, skal denne enhed holdes væk fra fugtighed og høj temperatur.
- Læg denne enhed på en fast, flad overflade, inden den stilles op.
- Kontroller, at spændingen er inden for sikkerhedsmarginalen, og er indstillet korrekt til den stedlige spænding på 100-240 V, inden enheden sluttes til en stikkontakt. Deaktiver ikke stikkets beskyttende jordforbindelsesben. Enheden skal forbindes til en stikkontakt med jordforbindelse.
- For at undgå yderligere energiforbrug, skal du altid trække stikket ud af stikkontakten eller sluk stikkontakten, hvis enheden ikke skal bruges i en given tid.
- Ventilatoren i kabinettet bruges til luftkonvektion og til at forhindre, at enheden over ophedes. Tildæk ikke ventilatoren.
- Lad ikke enheden stå i omgivelser med en opbevaringstemperatur over 60°C eller under -20°C, da dette kan beskadige enheden.
- BEMERK: Den maksimale arbejdstemperatur er cirka 40°C.
- Sørg for, at trælkke stikket ud af stikkontakten, inden enheden rengøres. Rengør enheden med en blød klud, i stedet for industrielt kemikalier. Hæld aldrig nogen former for væske i åbningerne, da det kan beskadige enheden, eller give elektrisk stød.
Lovoplysninger
CE overholdelse
Denne enhed opfylder kravene i Rådets direktiv om harmonisering af medlemsstaternes lovgivning om elektromagnetisk kompatibilitet (2014/30/EU), lavspændingsdirektivet (2014/35/EU), ErP-direktivet (2009/125/EC) og RoHS-direktivet (2011/65/EU). Dette produkt er blevet testet og fundet at overholde de harmoniserede standarder for IT-udstyr, der er offentliggiort i Den Europaëiske Unions Tidende.
Erklæring om FCC-B radiofrekvens-interferens
Dette udstyr er testet og fundet at oplylde grænserne for klasse B digitalt udstyr i henhold til FCC reglernes afsnit 15. Disse grænser har til formål at skabe nimelige beskyttelse mod skadelig interferens i private installationer. Dette udstyr skaber, bruger og kan udstråle radiofrekvensenergi, som, hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, kan forårsage skadelig interferens med radiokommunikation. Der er imidlertid ingen garanti for, at der ikke vil opstå interferens i en given installation. Hvis dette udstyr forårsager skadelig interferens på radio- og fjernsynsmodtagelse, hvilket kan afgøres ved at slå udstyret til og fra, skal brugeren prøve at afhjælpe interferensen på en eller flere af følgende måder, angivet nedenfor:
• Drej eller flyt på modtagerantennen.
- For og afstanden mellem udstyret og modtageren.
- Forbind udstyrettil en anden kontakt i et andet kredslab end det, modtagerener for bundettil.
WEEE erklæring
Iht. Den Europæiske Unions ("EU") direktiv om affald af elektrisk og elektronisk udstyr, direktiv 2012/19/EU, kan produkter af "elektrisk og elektronisk udstyr" ikke kasseres som husholdningsaffald længere, og producenterne af det pågældende elektroniske udstyr vil være forpligtet til at modtage sådanne produkter retur ved slutningen af deres levetid.
Oplysninger om kemiske stoffer
I overensstemmelse med reglerne om kemiske stoffer, så som EU REACH forordningern (Europa-paralamentets og Rådets forordning EC Nr. 1907/2006), MSI giver oplysninger om kemiske stoffer på følgende side:
https://storage-asset.msi.com/html/pop-up/csr/evmtprt1_pcm.html
Grønt produkt egenskaber
- Nedsat strømforbrug under brug og standby
- Begrænset brug af materialer, der skader miljøet og sundheden
• Nemt at skille ad og genbruges - Nedsat brug af naturlige resurser ved tilskyndelse til genbrug
- For længet produktieve tid via nemme opgraderinger
- Nedsat affaldsproduktion via returpolitik
Miljøpolitik
- Produktet er designet til genbrug af dele og må derfor ikke hortskaffes ved levetidens udlåh.
Ophavsret og varemærker
Copyright © Micro-Star Int'l Co., Ltd. Alle rettigheder forbeholdes. Det anvendte MSI-logo er et registrere t varemærke tilhårende Micro-Star Int'l Co., Ltd. Alle andre nævnte mærker og navne kan værre varemærker tilhårende deres respektive ejere. Der er ingen garanti med hensyn til najagtighed eller fuldstændighed, hvad enten udtrykt eller underforstået. MSI forbeholder sig ret til at foretage ændringer i dette dokument uden forudgående varsel.
Teknisk support
Hvis der opstår et problem med systemet, og der ikke kan findes en løsning i bruger vejledningen, skal du kontakte købsstedet eller for handleren. Eller du kan gå på https://www.msi.com/support/ for yderligere vejledning.
