BRUGSANVISNING Agon AG273QX AOC

LCD skærm brugervejledning

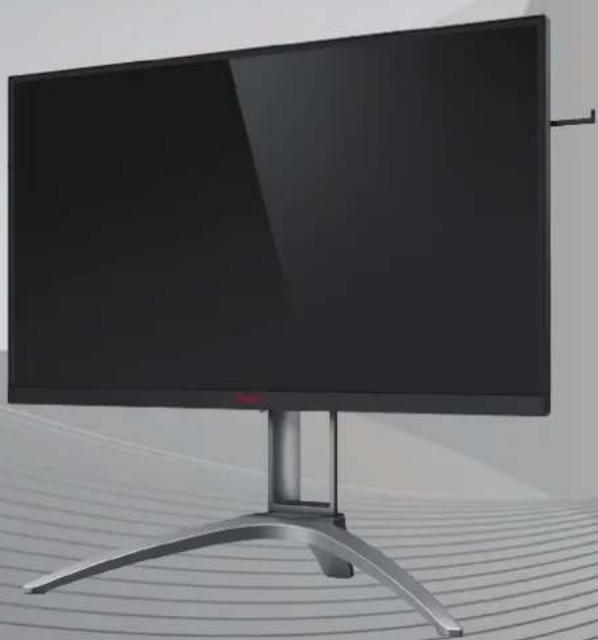

AG273QX LCD-baggrundsbelysning

Opsætning af stativet og foden 7

Justering af synsvinklen 8

Tilslutning af skærmen 9

Vejledning til brug af tasterne i skæmmenuen (Menu)....14

OSD Setting (Indstillinger i skæmmenuen)....16

Game Setting (Spil-indstilling) 17

Luminance (Lystæthed) 19

Image Setup (Billedopsætning) 20

Color Setup (Farveopsætning) 21

Audio....22

Light FX(Lyseffekt)....23

Extra (Ekstra)....24

OSD Setup (Opsætning af skærmmenuen)....25

Lysdiodeindikator 26

Driver 27

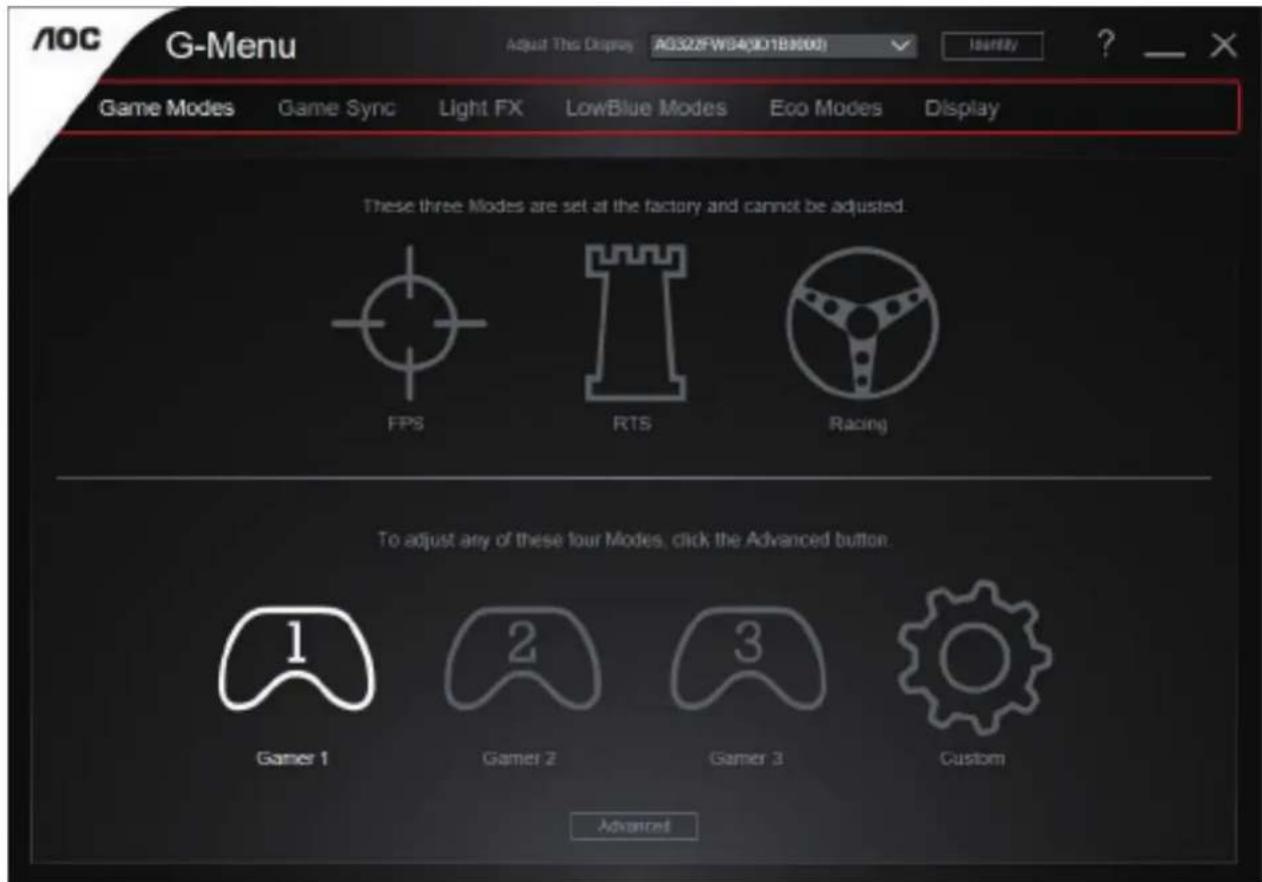

G-Menu 27

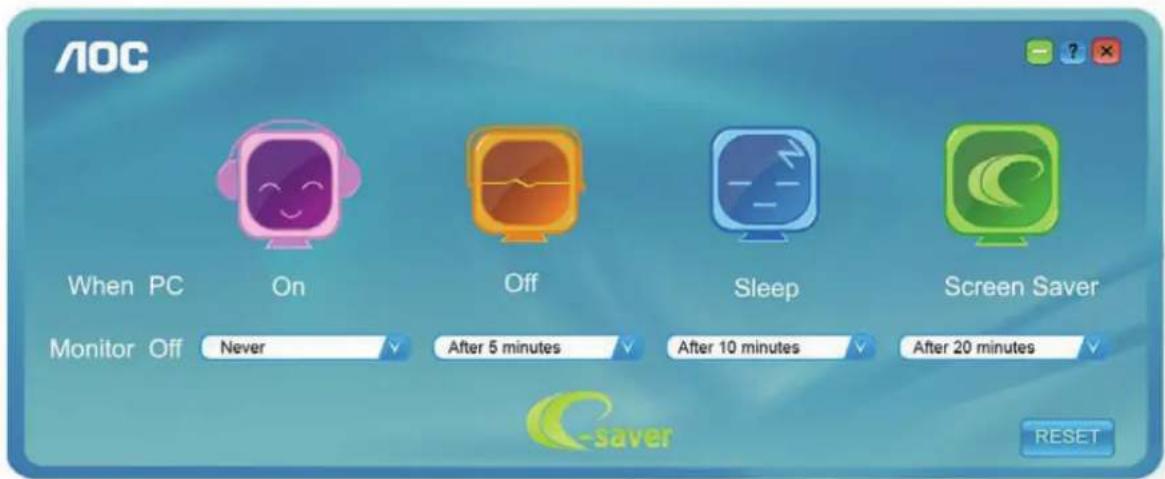

e-Saver....28

Screen+ 29

Fejlfinding 30

Specifikationer 31

Generelle specifikationer....31

Forudindstillede skærmindstillinger 32

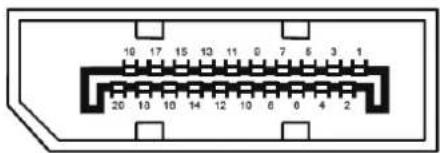

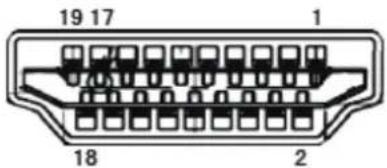

Ben-tildelinger 33

Plug & Play....34

Sikkerhed

National konventioner

Følgende afsnit beskriver de nationale konventioner, som er brugt i dette dokument.

Bemærkninger, sikkerhedsforanstaltninger og advarsler

I denne vejledning er der vist bestemte ikoner ved nogle af afsnittene, som er skrevet med fed eller kursiv skrift. Disse afsnit er bemærkninger, sikkerhedsforanstaltninger eller advarsler, og de bruges som følgende:

BEMÆRK: EN BEMÆRKNING indikerer en vigtig oplysning, som hjælper brugeren med at bruge computersystemet på en bedre måde.

SIKKERHEDSFORANSTALTNING: EN SIKKERHEDSFORANSTALTNING indikerer enten en potentiel skade på hardwaret eller tab af data, og oplyser brugeren om hvordan han/hun kan undgå dette problem.

ADVARSEL: En ADVARSEL angiver risikoen for personskade for fortæller dig, hvordan du skal undgå denne risiko. Nogle advarsler kan være vist på andre måder og er muligvis ikke ledsaget af et ikon. I disse tilfælde, er den specifikke advarsel et krav fra de offentlige myndigheder.

Strøm

Skærmen må kun bruges med strømkilden, som står på mærkatet. Hvis du er usikker på hvilken strømkilde du har i dit hjem, bedes du venligst snakke med din forhandler eller det lokale el-selskab.
⚠️ Skærmen har et trevejs, jordforbundet stik, som er et stik med et tredje (jordforbundet) ben. Dette stik passer kun til en jordforbundet stikkontakt af sikkerhedsmæssige årsager. Hvis din stikkontakt ikke passer til det trebenede stik, skal du få en elektriker til at installere en ny stikkontakt, eller brug en adapter så apparatet jordforbindes sikkert. Det jordforbundne stik har et sikkerhedsmæssigt formål, som ikke må ignoreres.
I tilfælde af tordenvejr, eller hvis apparatet ikke skal bruges i længere tid, bedes du venligst trække stikket ud af stikkontakten. Dette vil beskytte skærmen mod beskadigelse fra spændingsbølger.
Undgå at overbelaste stikdåser og forlængerledninger. Overbelastning kan medføre brand eller elektrisk stød.
For at sikre at skærmen virker korrekt, skal du kun bruge den sammen med UL-godkendte computere, som er udstyret med egnede stikforbindelser, vurderet mellem 100 - 240 V AC, min. 5 A.
Stikkontakten skal være i nærheden af udstyret, og den skal være nem tilgængelig.

Installation

Undgå, at stille skærmen på en ustabil vogn, stativ, trefod, beslag eller bord. Hvis skærmen falder ned, kan den muligvis skade personer og forårsage skade på selve produktet. Sørg for, kun at bruge en vogn, stativ, trefod, beslag eller bord som er anbefalet af fabrikanten eller som er solgt sammen med dette produkt. Følg producentens anvisninger, när du installerer dette produkt, og brug kun monteringstilbehør, som er anbefalet af producenten. Et produkt på en vogn, skal håndteres med forsigtighed.

Stik aldrig genstande ind i ventilationsåbningerne på skærmens kabinet. Dette kan beskadige kredsløbet, og forårsage brand eller elektrisk stød. Undgå, at spille væsker på skærmen.

! Undgå, at ligge forsiden af produktet på gulvet.

Hvis skærmen skal monteres på en væg eller en hylde, bedes du venligst bruge et vægophæng, som er godkendt af producenten, og følg vejledningerne til ophænget.

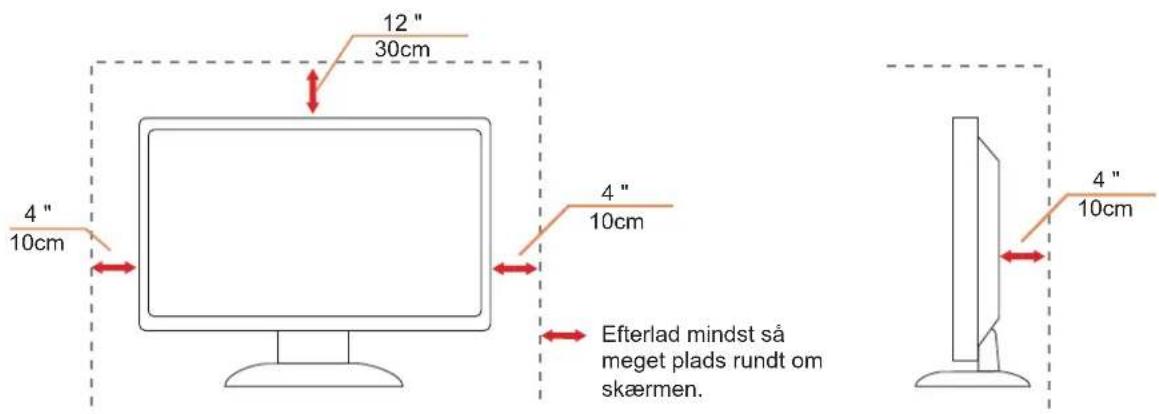

Efterlad plads rundt om skærmen, som vist nedenfor. Eller er der muligvis ikke nok luftventilation, og produktet kan overophede og forårsage brand, eller beskadige skærmen.

Se hvor meget ventilationsplads, der skal være rundt om skærmen nedenfor, når den er monteret på en væg eller på et stativ:

Installeret på et stativ

Rengøring

Rengør kabinettet regelmæssigt med en klud. Du kan bruge en mild sæbeblanding til at tørre pletter af med, i stedet for et stærkt rengøringsmiddel, som kan ske at ætse kabinettet.

Under rengøringen, bedes du sørge for at der ikke trænger væsker ind i produktet. Rengøringskluden må ikke være for grov, da dette kan ridse skærmoverfladen.

Træk venligst ledningen ud, før du rengører produktet.

Hvis produktet udgiver en underlig lugt, lyd eller røg, bedes du STRAKS trække stikket ud af stikkontakten, og kontakt et servicecenter.
Sørg for, at ventilationsåbningerne ikke er blokeret af et bord eller gardiner.
Sørg for, at din LCD skærm ikke udsættes for voldsomme vibrationer eller kraftige slag under brug.
! Undgå, at slå på eller tabe skærmen under brug eller under transport.

Opsætning

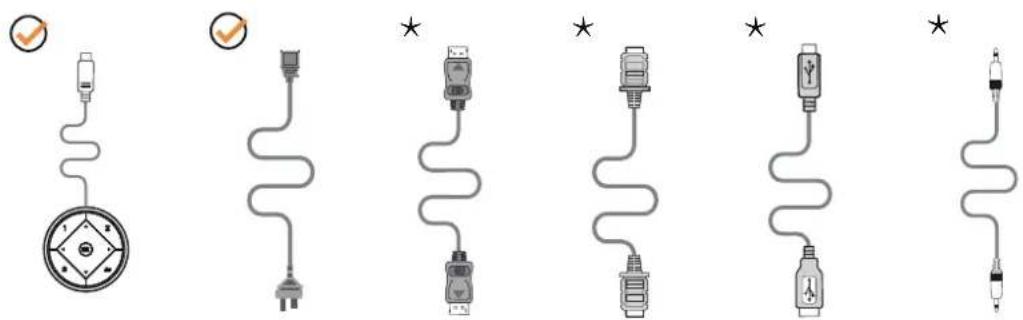

Indholdet i æsken

Kviknøgle Netledning DP-kabel HDMI-kabel USB kabel Mikrofon-kabel

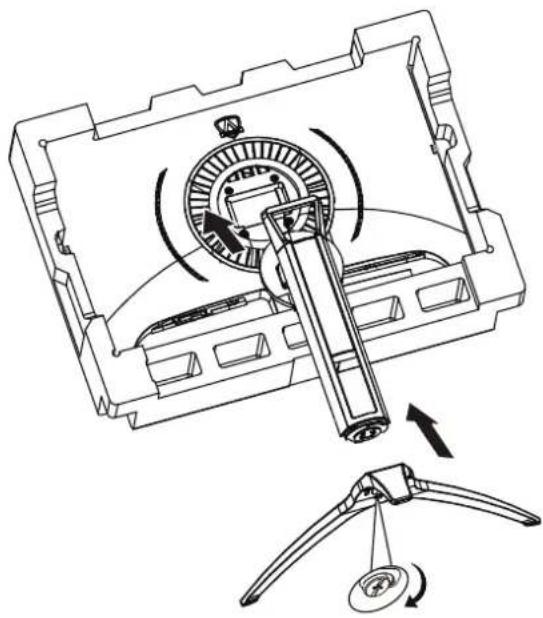

Opsætning af stativet og foden

Sæt foden på eller tage den af som vist nedenfor.

Opsætning:

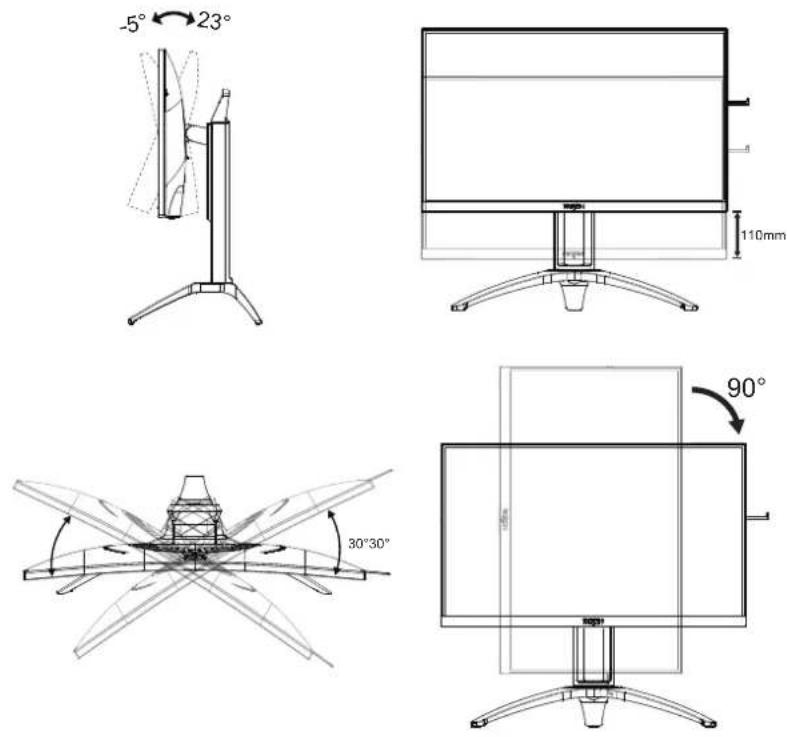

Justering af synsvinklen

For at opnå en optimal synsvinkel, anbefales det at brugeren kan se hele skærmens overflade, hvorefter skærmen justeres efter eget ønske.

Hold på skærmen, så den ikke vælter när du drejer den.

Du kan justere skærmen, som vist nedenfor.

BEMAERK:

Undgå at røre ved LCD-skærmen, när du ændre vinklen. Det kan beskadige skærmen.

Tilslutning af skærmen

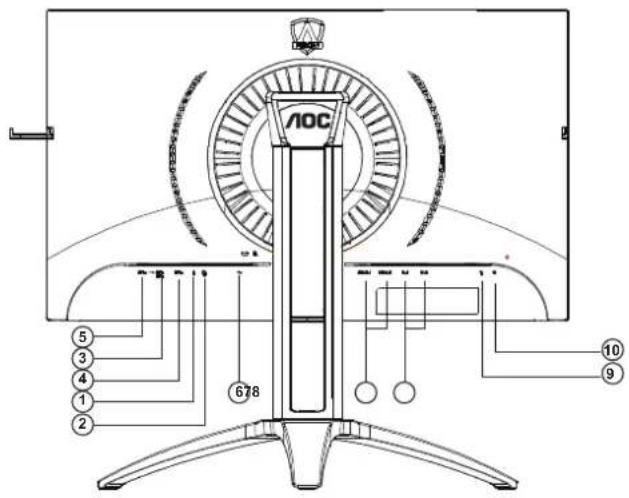

Kabletilslutninger bag på skærmen og på computeren:

1. Mikrofon ind
2. ∅retelefon (kombineret med mikrofon)
3. USB 3.2 Gen1 downstream + hurtig opladning
4. USB 3.2 Gen1 downstream
5. USB 3.2 Gen1 upstream
6. AC in
7. HDMI
8. DP
9. Mikrofon ud (forbind til pc)
10. Kviknøgle

Tilslutning til pc

1. Sæt strømkablet ordenligt i stikket på bagsiden af skærmen.
2. Sluk for computeren og tag netledningen ud af stikket.
3. Slut skærmens signalkabel til videostikket på bagsiden af din computer.
4. Sæt computerens og skærmens strømledning i en stikkontakt i nærheden.
5. Tænd computer og skærm.

Hvis skærmen viser et billede, er installationen udført. Hvis skærmen ikke viser et billede, henvises til afsnittet Fejlfinding. For at beskytte udstyret skal du altid slukke for din pc og skærmen, inden du tilslutter kablerne.

Denne er kompatibel med indgangssignaler i formatet HDR10.

Denne skærm vil muligvis automatisk aktivere HDR-funktionen, hvis spilleren og indholdet er kompatibelt. Kontakt producenten af enheden og indholdsudbyderen, for oplysninger om din enheds og indholdets kompatibilitet. Slå venligst HDR-funktionen "Fra", hvis denne funktion ikke automatisk skal slås til.

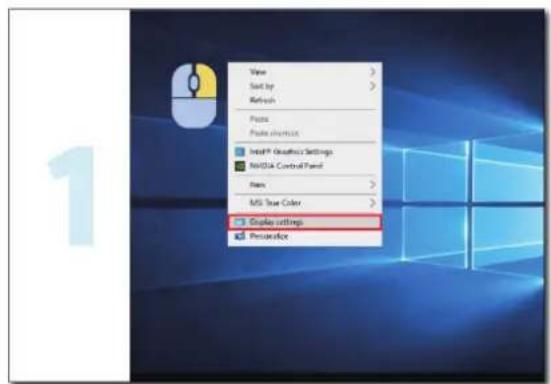

Bemærk:

1. Der kræves ingen særlig indstilling af DisplayPort/HDMI-grænsefladen i versioner af Windows 10, der er ældre end V1703.
2. I versioner af Windows 10, der V1703, er kun HDMI-grænsefladen tilgængelig, og DisplayPort-grænsefladen virker ikke.
3. 3840 x 2160 på 50 Hz/60 Hz, der kun anvendes på pc-enheder med UHD-afspillere eller Xbox-one/PS4-Pro.
   a. Skærmopløsningen er indstillet til 3840 x 2160, og HDR er som standard slået Til. I disse forhold, dæmpes skærmen muligvis, hvilket betyder at HDR er slået til.
   a. Når et program åbnes, opnås den bedste HDR-effekt, när opløsningen ændres til 3840 x 2160 (hvis mulig).

Tryk på Tænd/Sluk-knappen for at tænde for skærmen.

Når der ikke vises en skæmmenu, skal du trykke på skæmmenu eller bekræfte valget. Tryk og hold knappen nede i 2 sekunder for at slukke for skærmen.

Sigtepunkt

Når skæmmenuen ikke er åben, skal du trykke på Sigtepunkt-knappen for, at vise/skjule sigtepunktet.

Spil-tilstand/venstre

Når der ikke vises en skæmmenu, skal du trykke på knappen "Venstre" for at åbne spil-tilstanden, og dernæst trykke på "Venstre" eller "Højre" for at vælge spil-tilstand (FPS, RTS, Racing, Gamer 1, Gamer 2 eller Gamer 3) alt efter spiltype.

Lyseffekt/højre

Når skæmmenuen ikke er åben, skal du trykke på knappen "Højre" for, at aktivere lyseffektfunktionen.

Kilde/Op

Når skæmmenuen er lukket, bruges knappen Kilde som genvejstast til kilden.

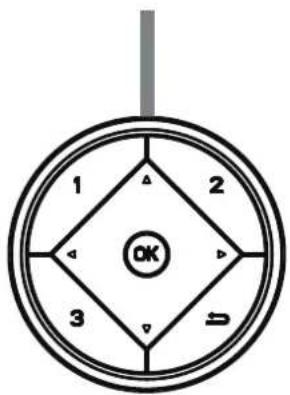

Hurtig skift

Sørg for at skæmmenuen er lukket, og tryk på knappen, for at åbne spilfunktionen, og tryk på eller at vælge den ønskede spilfunktion (FPS, RTS, Ræs, Spiller 1, Spiller 2 eller Spiller 3) afhængig af dit spil.

Sørg for at skærmmenuen er lukket, og tryk på knappen for at åbne skygge-justeringslinjen. Tryk på eller at justere kontrasten, og få et tydeligt billede.

Menu/OK

Sørg for at skæmmenuen er lukket, og tryk på knappen for at åbne skæmmenuen eller bekræfte dit valg.

Når skæmmenuen er lukket, og tryk på ▲ knappen, for at lave den til en genvejsknap til kilden.

Når skæmmenuen ikke er åben, skal du trykke på Sigtepunkt-knappen for, at vise/skjule sigtepunktet.

1:

Tryk på 1-knappen for at vælge Spiller 1

2:

Tryk på 2-knappen for at vælge Spiller 2

3:

Tryk på 3-knappen for at vælge Spiller 3

Tryk for at gå tilbage til det forrige afsnit.

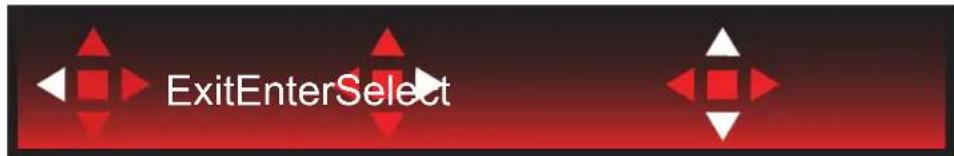

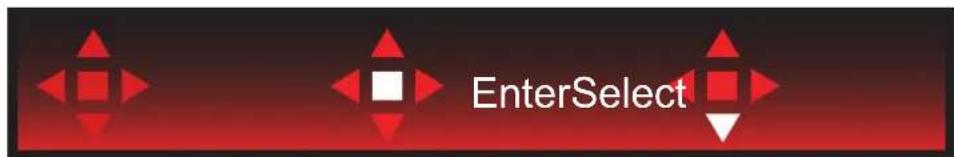

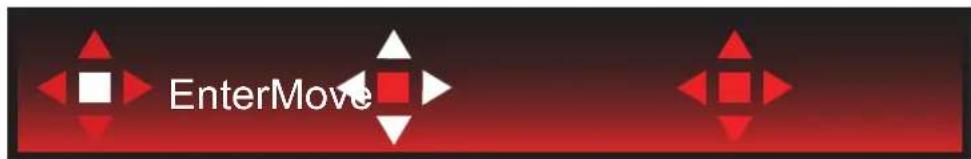

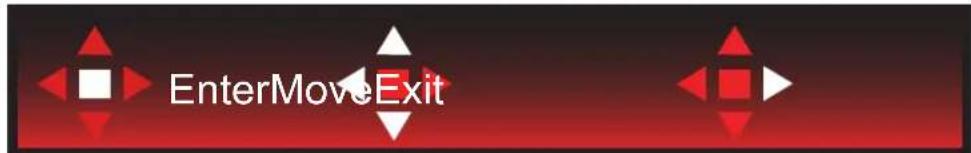

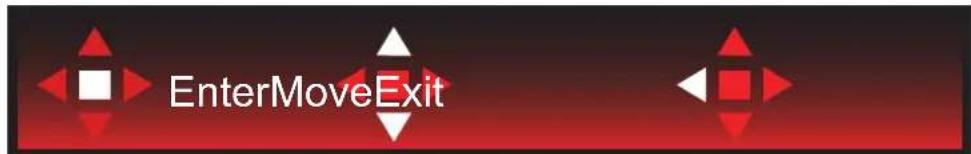

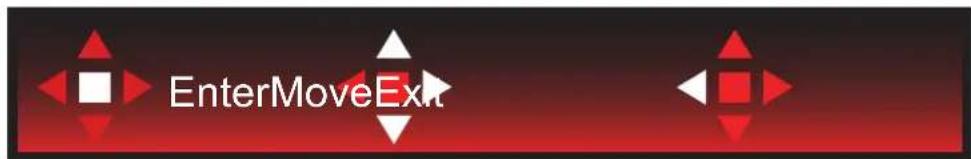

Vejledning til brug af tasterne i skæmmenuen (Menu)

Enter: Brug Enter-tasten til, at åbne den efterfølgende skærmmenu Flyt: Brug Venstre/Op/Ned-tasten til, at flytte markeringen i skæmmenuen Afslut: Brug Højre-tasten til, at afslutte skæmmenuen

Enter: Brug Enter-tasten til, at åbne den efterfølgende skæmmenu Flyt: Brug Højre/Op/Ned-tasten til, at flytte markeringen i skæmmenuen Afslut: Brug Venstre-tasten til, at afslutte skæmmenuen

Enter: Brug Enter-tasten til, at åbne den efterfølgende skæmmenu Flyt: Brug Op/Ned tasten til, at flytte markeringen i skæmmenuen Afslut: Brug Venstre-tasten til, at afslutte skæmmenuen

Flyt: Brug Venstre/Højre/Op/Ned-tasten til, at flytte markeringen i skæmmenuen

Afslut: Brug Venstre-tasten til, at afslutte skærmmenuen, og gå til forrige niveau i skærmmenuen Enter: Brug Højre-tasten til, at åbne den efterfølgende skærmmenu Vælg: Brug Op/Ned-tasten til, at flytte markeringen i skærmmenuen

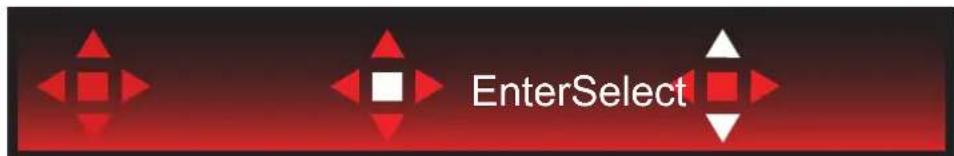

Enter: Brug Enter-tasten til, at anvende skærmmenuindstillingen, og til at gå tilbage til forrige niveau i skæmmenuen Vælg: Brug Ned-tasten til, at justere menuindstillingen

Enter: Brug Enter-tasten til, at afslutte skæmmenuen, og gå til forrige niveau i skæmmenuen Vælg: Brug Venstre/Højre-tasten til, at justere menuindstillingen

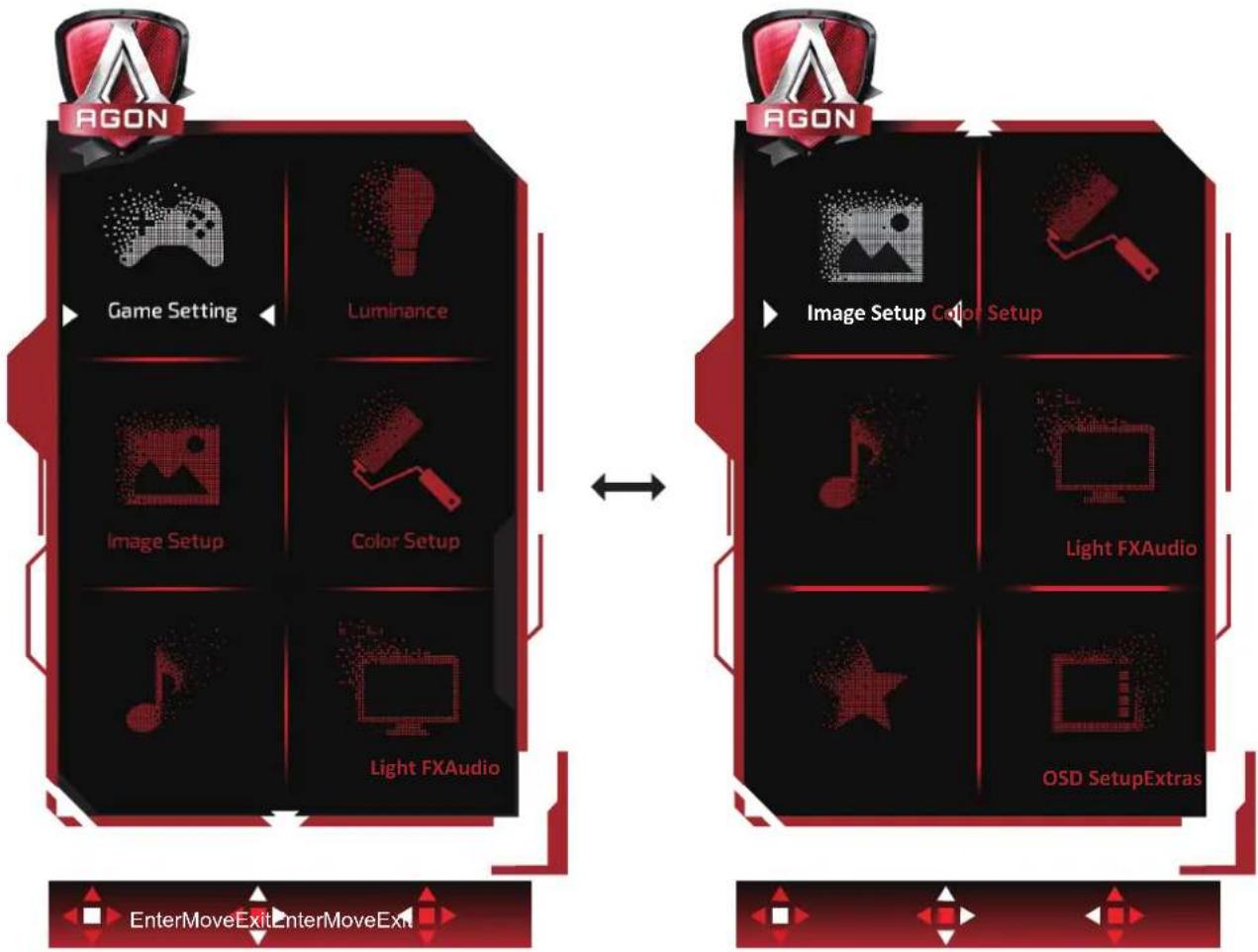

OSD Setting (Indstillinger i skæmmenzen)

Grundlæggende og enkle anvisninger til kontrolknapperne.

1). Tryk på knappen MENU for at aktivere skæmmenuen.
2). Følg tastvejledningen til, at flytte eller vælge (justere) menuindstillingen.
3). Funktionen Lås/Oplås skærmmenu: For at låse eller oplåse skærmmenuen, skal du trykke og holde knappen Ned nede i 10 sekunder, när skærmmenufunktionen ikke er aktiv.

Bemærk:

1). Hvis produktet kun har et enkelt indgangssignal, er det ikke muligt at vælge punktet "Valg af indgang".
2). ECO-funktioner (bortset fra Standard-funktion), DCR og DCB-funktion. Kun én af disse 4 tilstande kan vælges ad gangen.

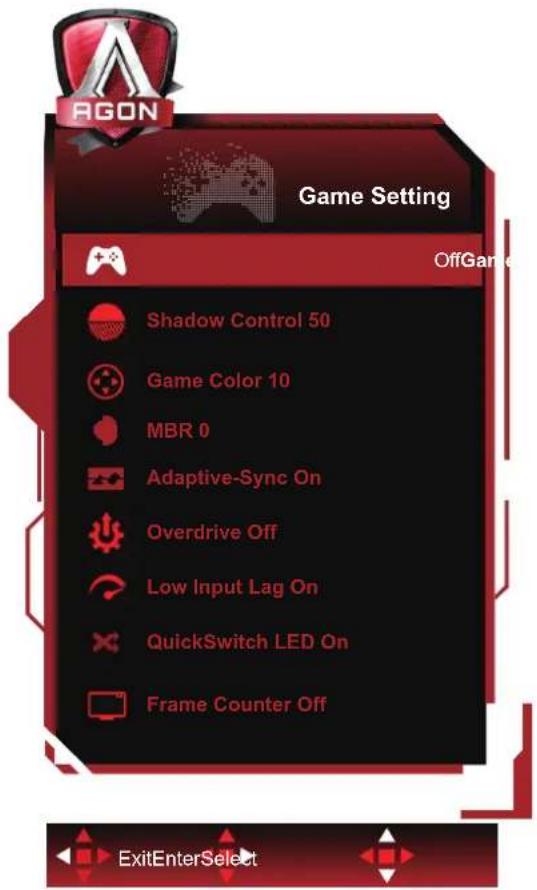

Game Setting (Spil-indstilling)

	Game Mode(Spil-tilstand)	FPS	For at spille FPS (First Person Shooters) spil.Forstærker det mørke temas sortniveau detaljer.
		RTS	Til RTS-spil (Real Time Strategy - strategispil i realtime). Forbedrer billedkvaliteten.
		Racing	For Racing-spil. Giver hurtig responstid og højere farvemætning.
		Gamer 1 (Spiller 1) Brugerpræference indstillinger gemt som Spiller 1.
		Gamer 2 (Spiller 2) Brugerpræference indstillinger gemt som Spiller 2.
		Gamer 3 (Spiller 3) Brugerpræference indstillinger gemt som Spiller 3.
		Off (Fra) Ingen optimering med SmartImage.
	Shadow Control(Skyggekontrol)	0-100	Skyggekontrol er som standard indstillet til 50. Du kan ændre indstillingen imellem 50 og 100 for at forbedre kontrasten.1. Hvis billedet er for mørkt, så detaljerne ikke kan ses tydeligt, kan du hæve værdien fra 50-100.2. Hvis billedet er for mørkt, så detaljerne ikke kan ses tydeligt, kan du hæve værdien fra 50-0.
	Game Color (Spilfarve) 0-20		Farvemætningen i spilfarven kan justeres fra 0-20, så farverne på billedet bliver bedre
	MBR	0-20	Juster reduktion af motion blur
	Adaptive-Sync	On (Til)/Off (Fra)	Deaktiver eller aktiver Adaptive-Sync.
	Overdrive	Weak (Svag)	Justering af svartiden.
		Medium (Mellem)
		Strong (Stærk)
		Boost
		Off (Fra)
	Law input Lag (Lav indgangsforsinkelse)	On (Til)/Off (Fra)	Deaktiver rammebuffer for at nedsætte indgangsforsinkelsen
	QuickSwitch LED On (Til)/Off (Fra)	Deaktiver eller aktiver QuickSwitch LED.
	Billedtæller	Fra / Højre-op / Højre-ned / Venstre-ned / Venstre-op	Vis V-frekvens i det valgte hjørne (Billedtællefunktionen virker kun med et AMD-grafikkort.)

Bemærk:

1) Funktionen MBR og Overdrive Boost kan kun bruges, når Adaptive-Sync er slået fra og og den vertikale frekvens er op til 75 Hz.
2) The screen brightness will be reduced when adjusting MBR or Over driver setting to Boost.
3) Når HDR stilles på "Auto" under "Billedindstillinger" og indgangskilden indeholder HDR-indhold, er det ikke muligt at vælge punkterne "Spilfunktion", "Styring af mørke områder", "Spiltone" og "MBR" under "Spilindstillinger".

"Forbedret" under "Overdrive" kan ikke vælges.

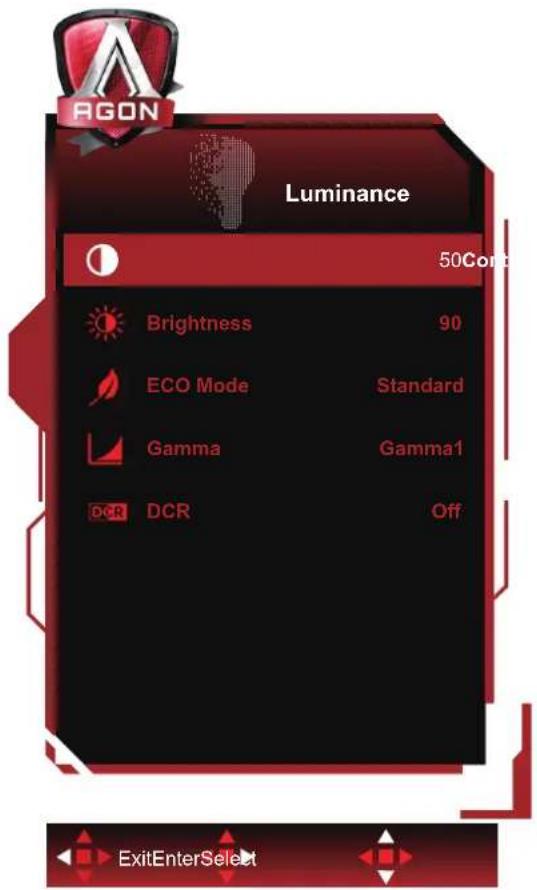

Luminance (Lystæthed)

	Contrast (Kontrast)	0-100 Kontrast fra Digital-registeret.
	Brightness (Lysstyrke)	0-100 Justering af baggrundslyset
	Eco mode (∅ko-funktion)	Standard Standard
		Text (Tekst) Tekst-tilstand
		Internet Internet-tilstand
		Game (Spil) Spil-tilstand
		Movie (Film) Film-tilstand
		Sport Sports-tilstand
	Gamma	Gamma1 Justere til Gamma 1
		Gamma2 Justere til Gamma 2
		Gamma3 Justere til Gamma 3
	DCR Off (Fra)/On (Til) Deaktiver/ Aktiver dynamisk kontrastforhold

Bemærk:

Når HDR stilles på "Auto" under "Billedindstillinger" og indgangskilden indeholder HDR-indhold, er det ikke muligt at justere nogen af punkteren under "Lysstyrke" undtagen "Lysstyrkeprofil".

"Lysstyrkeprofilen" ændres til HDR/HD-billede/HDR-film/HDR-spil.

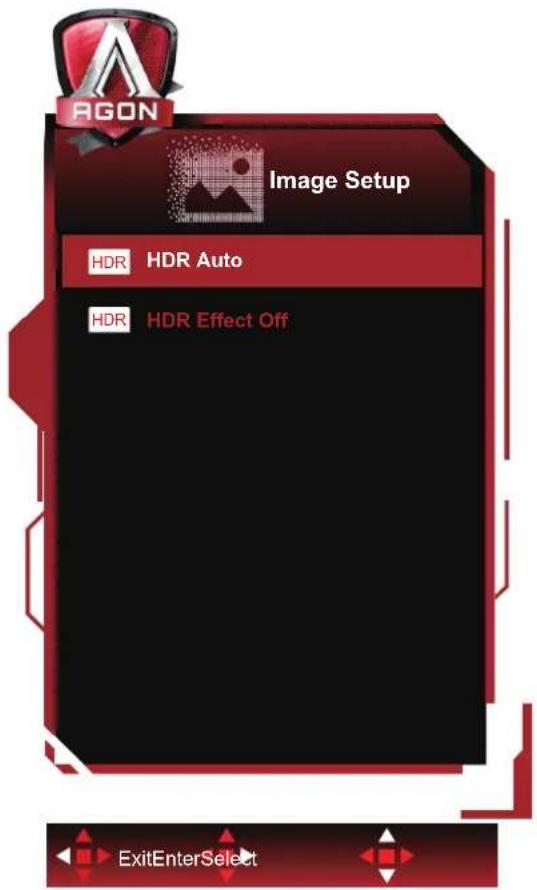

Image Setup (Billedopsætning)

	HDR	Off / DisplayHDR / HDR Picture / HDR Movie / HDR Game	Deaktiver eller aktiver HDR
	HDR Effect	Off / HDR Picture / HDR Movie / HDR Game	Deaktiver eller aktiver HDR Effect

Bemærk:

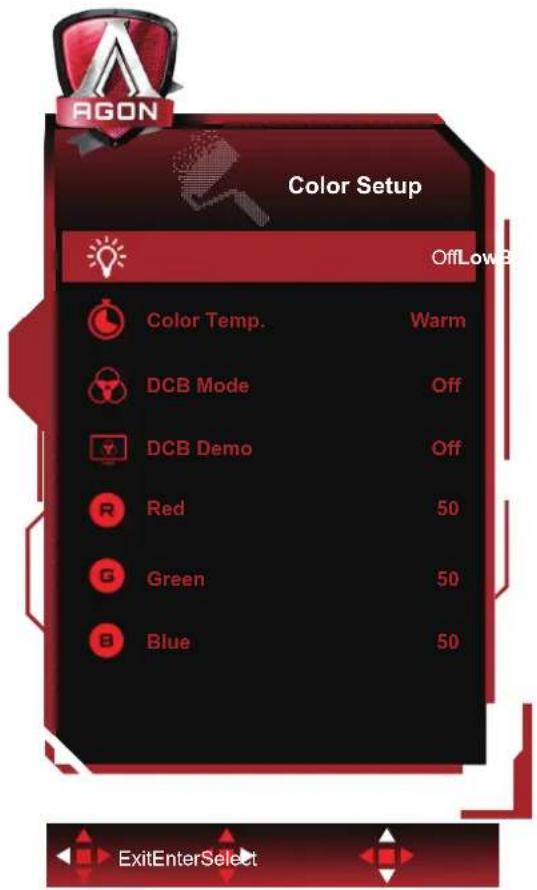

Color Setup (Farveopsætning)

	LowBlue Mode (Lavblåt-funktion)	Fra / Multimedie / Internet / Kontor / Læsning		Reducer blå lysbølger ved, at styre farvetemperaturen.
	Color Temp. (Farvetemperatur)	Warm (Varm)		Vælg den forhåndsindstillede værdi for farvetemperaturen Varm.
		Normal		Vælg den forhåndsindstillede værdi for farvetemperaturen Normal.
		Cool (Kold)		Vælg den forhåndsindstillede værdi for farvetemperaturen Kold.
		sRGB		Vælg den forhåndsindstillede værdi for farvetemperaturen sRGB.
		User (Bruger)	Red (Rød) Rød forøgelse fra det digitale register
			Green (Grøn) Grøn forøgelse fra det digitale register
			Blue (Blå) Blå forøgelse fra det digitale register
	DCB Mode (DCB-funktion)	Full Enhance (Fuld forøgelse)	On (Til)/Off (Fra)	Deaktivere eller aktivere Fuld forøgelse
		Nature Skin (Naturlig hud)	On (Til)/Off (Fra)	Deaktivere eller aktivere naturlig hud
		Green Field (Grønt område)	On (Til)/Off (Fra)	Deaktivere eller aktivere grønt område
		Sky-blue (Himmelblå)	On (Til)/Off (Fra)	Deaktivere eller aktivere himmelblå
		AutoDetect (Automatisk identifikation)	On (Til)/Off (Fra)	Deaktivere eller aktivere automatisk identifikation
	DCB Demo On (Til)	Off (Fra) Deaktiver eller aktiver demo

Bemærk:

Når HDR stilles på "Auto" under "Billedindstillinger" og indgangskilden indeholder HDR-indhold, er det ikke muligt at justere nogen af punkteren under "Farveindstillinger".

Audio

	Lydstyrke 0-100	Juster lydstyrkeindstillingen
	DTS Sound	Game / Rock /Classical / Live /Theater/ Off	"Vælg DTS Sound-funktion.Bemærk: Det kan tage op til 2 sekunder, at skifte funktion."
	TruVolume HD On (Til)/Off (Fra) Deaktiver eller aktiver TruVolume HD.
	200Hz 0-100 Lavfrekvensbaseret lyd, og rod-lydfrekvensen i tonen.
	500Hz 0-100		Bruges hovedsagelig til at udtrykke vokaler (f.eks. en sang, ved læsning). Styrker vokalens tykkelse og styrke.
	2.5KHz	0-100	Denne frekvens har en stærk indtrængende effekt, og kan bruges til at forbedre lydstyrken og lydens klarhed.
	7KHz	0-100 Forbedr vokalernes klarhed.
	10KHz	0-100	Det højtliggende musikområde er det mest følsomme over for lydens høje frekvenser.

Light FX(Lyseffekt)

	Lyseffekt	Off / Low / Medium / Strong	Vælg lys-effektens intensitet.
	Lyseffektfunktion	Audio / Static / Simple Shift / Gradient Shift / Simple Filling / 1 Way Filling / 2 Way Filling / Breathing / Motion Point / Zoom / Discolor / Water Wave / Flashing / Demo	Vælg lyseffektfunktion
	Mønster	Rød/Grøn/Blå/ Brugerdefineret	Vælg lyseffekt mønster
	Forgrund R	0-100	Brugeren kan justere lyseffektens forgrundsfarve, når Mønster er indstillet til Brugerdefineret
	Forgrund G
	Forgrund B
	Baggrund R	0-100	Brugeren kan justere lyseffektens baggrundsfarve, når Mønster er indstillet til Brugerdefineret
	Baggrund G
	Baggrund B

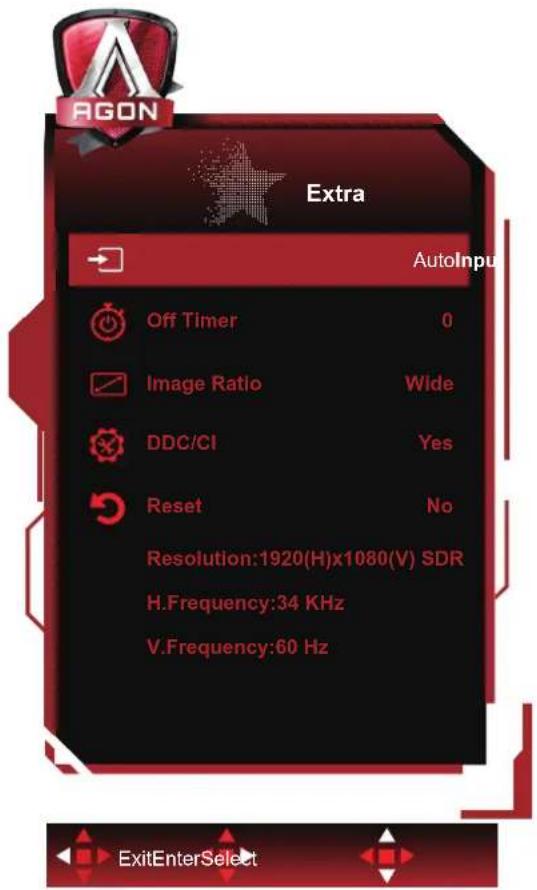

Extra (Ekstra)

	Input Select(Vælg input)	AUTO/HDMI1/HDMI2/DP1/DP2	Vælg indgangssignalkilde
	Off timer(Sluk-timer)	0-24 timer Vælg DC-sluk tidspunkt
	Image Ratio(Billedformat)	Wide / 4:3 / 1:1 / 17"(4:3)/ 19"(4:3) / 19"(5:4) /19"W(16:10) / 21.5"W(16:9)/ 22"W(16:10) / 23"W(16:9)/ 23.6"W(16:9) / 24"W(16:9)	Vælg skærmens billedforhold.
	DDC/CI ja eller	nej Slå understøttelse af DDC/CI til og fra
	Reset(Genindstil)	ja eller nej Nulstil menuen til standardindstillingerne

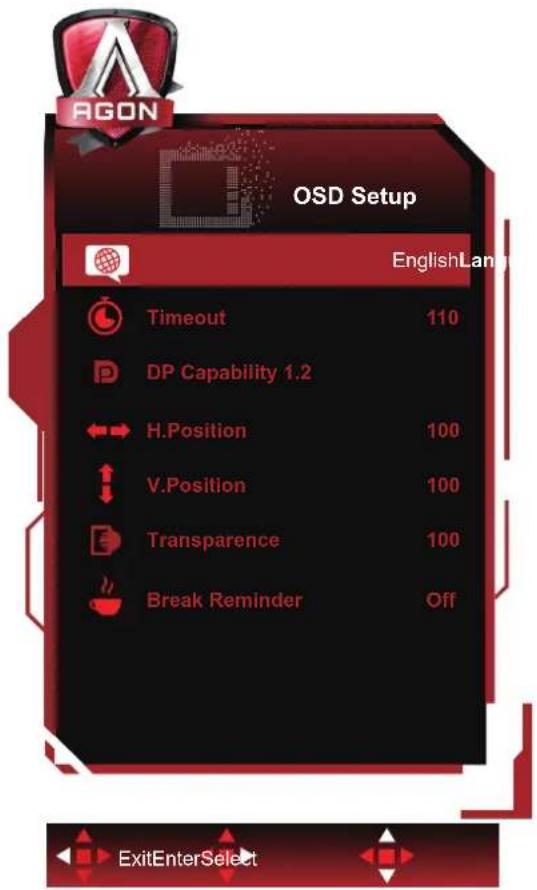

OSD Setup (Opsætning af skæmmenuen)

	Language (Sprog) Vælg sprog for skærmmenuen
	Timeout 5-120 Justering af	skærmmenuens timeout
	DP Capability(DP kapacitet)	1.1/1.2/1.4	Bemærk, at kun DP1.2/DP1.4 understøtter free-sync-funktionen
	H. Position(H. placering)	0-100 Justerer skærmmenuens horisontale placering
	V. Position(V. placering)	0-100 Justerer skærmmenuens vertikale placering
	Transparence(Gennemsigtighed)	0-100 Justering af	skærmmenuens gennemsigtighed
	Break Reminder(Påmindelse om pause)	til eller fra	Start påmindelse, hvis brugeren arbejder i mere end 1 time

Bemærk:

Hvis DP-videoindholdet understøtter DP1.2/DP1.4, skal du vælge DP1.2/DP1.4 som DP-kapacitet, ellers vælg DP1.1.

Lysdiodeindikator

Status Farve på lysdiode
Almindelig strømforbrug Red (Rød)
Aktiv-fra Orange

Driver

G-Menu

Velkommen til "G-Menu" softwaren fra AOC. G-Menu gør det nemmere at justere skærmindstillingerne ved brug af skæmmenuer i stedet for med knapperne på skærmen. For at udføre installationen bedes du følge installationsguiden. Softwaren understøtter følgende operativsystemer: Windows 10, Windows 8, Windows 7.

Bemærk:

Ikke alle funktioner findes på alle modellerne.

Velkommen til AOC e-Saver, et energibesparende software til din skærm! AOC e-Saver indeholder funktionen Smart nedlukning af dine skærme, hvorved skærmene slukkes, når pc'en går i en af statuserne (Til, Fra, Dvale eller Pauseskærm). Det faktiske nedlukningstidspunkt er afhængig af dine præferencer (se eksemplerne nedenfor). Klik på "driver/e-Saver/setup.exe" for at starte installationen af din e-Saver software, og følg installationsguiden for at fuldføre softwareinstallationen.

I rullemenuen har du mulighed for at vælge et tidspunkt, hvor skærmen automatisk skal lukke ned (i minutter) for hver af din pc's fire stadier. Eksemplet, som er vist på billedet ovenfor:

1). Skærmen lukker aldrig ned, när din pc er tændt.
2). Skærmen lukker automatisk ned 5 minutter efter din pc slukkes.
3). Skærmen lukker automatisk ned 10 minutter efter din pc går i dvale/standby.
4). Skærmen lukker automatisk ned 20 minutter efter pauseskærmen går i gang.

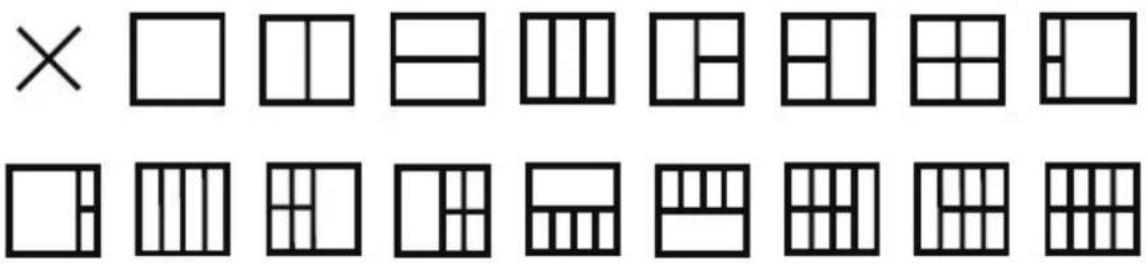

Velkommen til "Screen+" softwaren fra AOC. Screen+ softwaret er et værktøj, som adskiller skrivebordet. Det deler skrivebordet op i forskellige paneler, som hver viser et forskelligt vindue. Du skal blot trække vinduet til et tilsvarende panel, når du ønsker at åbne det. Det understøtter visning af flere skærme, så det er nemmere at arbejde med. Følg venligst vejledningerne i softwaret for at installere det. Softwaren understøtter følgende operativsystemer: Windows 10, Windows 8, Windows 7.

Problem & Spørgsmål Mulige løsninger
Strømindikatoren lyser ikke	Kontroller at tænd/sluk-knappen står på Tænd, og at strømkablet sidder korrekt i en stikkontakt med jordforbindelse samt i skærmen.
Intet billede på skærmen	Er strømledningen tilsluttet korrekt?Kontroller strømtilslutningen og strømforsyningen.Er kablet tilsluttet korrekt?(Tilsluttet vha. D-sub-kabel)Kontroller DB-15 kabelforbindelsen.(Tilsluttet vha. HDMI-kabel)Kontroller HDMI kabelforbindelsen.(Forbundet med et DP-kabel)Kontroller DP-kabelforbindelsen.* D-sub/HDMI/DP-indgang er ikke tilgængelig på alle modeller.Hvis enheden er tændt, skal du genstarte computeren for at se startskærmen (login-skærmen).Hvis startskærmen (login-skærmen) kommer frem, skal du genstarte computeren i den relevante tilstand (fejlsikret tilstand i Windows 7/8/10) og derefter skifte frekvensen på videokortet.(Der henvises til afsnittet Indstilling af den optimale opløsning)Hvis startskærmen (login-skærmen) ikke kommer frem, skal du kontakte dit lokale servicecenter eller din forhandler.Står der “Input Not Supported (Indgang ikke understøttet)” på skærmen?Denne meddelelse kommer frem, når signalet fra videokortet overgår den maksimale opløsning og frekvens, som skærmen kan håndtere.Tilpas den maksimale opløsning og frekvens, som skærmen kan håndtere.Sørg for at AOC skærmdriverne er installeret.
Billedet er gnidret og har spøgelsesskygger	Justér kontrast og lysstyrke.Tryk for at indstille automatisk.Undgå at bruge forlængerkabel eller omskifterboks. Vi anbefaler, at du slutter skærmen direkte til udgangsstikket på videokortet på bagsiden.
Billedet hopper og filmrer eller der kommer bølger frem på billedet	Flyt elektriske apparater, der kan forårsage elektriske forstyrrelser, væk fra skærmen.Brug den højeste opdateringshastighed som er mulig med skærmopløsningen du bruger.
Skærmen sidder fast i Aktiv fra-funktionen	Computerens tænd/sluk-knap skal stå på Tænd.Computer-videokortet skal sidde ordentligt i stikket.Sørg for at skærmens videokabel er ordentlig forbundet til computeren.Undersøg skærmens videokabel, og sørg for at ingen af benene er bøjet.Sørg for at du kan styre din computer ved at trykke på CAPS LOCK på tastaturet, og se om CAPS LOCK-lyset tænder. Lyset skal tænde og slukke, når du trykker på CAPS LOCK-tasten.
Én af primærfarverne mangler (R∅D, GR∅N, BLÅ)	Undersøg skærmens videokabel, og sørg for at ingen af benene er ødelagt.Sørg for at skærmens videokabel er ordentlig forbundet til computeren.
Skæmbilledet er ikke centreret, eller det har ikke den korrekte størrelse.	Justér H-Position og V-Position eller tryk på genvejstasten (AUTO).
Billedet farver har defekter (hvid ser ikke ud som hvid)	Juster RGB-farverne, eller vælg den ønskede farvetemperatur.
Horisontale eller vertikale forstyrrelser på skærmen	Brug nedlukningsmetoden i Windows 7/8/10 for at justere KLOK og FASE.Tryk for at indstille automatisk.

Specifikationer

Generelle specifikationer

Panel	Modelnavn AG273QX
	Drevsystem TFT LCD farveskærm
	Synlig billedstørrelse 68,5 cm diagonal
	Pixelpitch 0,2331mm (H) × 0,2331mm (V)
	Video HDMI Interface og DP Interface
	Separat synk. H/V TTL
	Skærmfarve 16,7M farver
Andet	Vandret scanningsområde 30 - 250KHz(H)
	Vandret skanningsstørrelse (maksimal)	596,736 mm
	Lodret scanningsområde 48 - 165Hz(V)
	Lodret skanningsstørrelse (maksimal)	335,664 mm
	Optimal forudindstillet opløsning	2560 x 1440@60Hz
	Max resolution	2560 x 1440@144Hz (HDMI)2560 x 1440@165Hz (DP)
	Plug & Play VESA DDC2B/CI
	Indgangsstik HDMI/ DP/ Mikrofon ind
	Udgangsstik Høretelefonstik / Mikrofon out
	Strømforsyning 100-240V~, 1,5A	50/60Hz
	Strømforbrug	Typisk (standard lysstyrke og kontrast) 52 W
		Maks. (lysstyrke = 100, kontrast = 100)	≤ 120 W
		Strømbesparende tilstand	≤ 0,5 W
Fysiske egenskaber	Stiktype	HDMI /DP/ Høretelefonstik/ Mikrofon ind
	Signal kabeltype	Aftagelig
Miljømæssigt	Temperatur	I drift	0°~ 40°
		Ikke i drift	-25°~ 55°
	Luftfugtighed	I drift	10 ~ 85 % (ikke-kondenserende)
		Ikke i drift	5 ~ 93 % (ikke-kondenserende)
	Højde	I drift	0~ 5000 m (0~ 16404 fod )
		Ikke i drift	0~ 12192m (0~ 40000 fod )

Forudindstillede skærmindstillinger

STANDARD OPL∅SNING		HORIZONTAL FREKVENS (kHz)	VERTIKAL FREKVENS (Hz)
VGA 640x480@60Hz 31,469 59,94
VGA 640x480@67Hz 35 66,667
VGA 640x480@72Hz 37,861 72,809
VGA 640x480@75Hz 37,5 75
VGA 640x480@100Hz 51,08 99,769
VGA 640x480@120Hz 61,91 119,518
DOS MODE 720x400@70Hz 31,469 70,087
DOS MODE 720x480@60Hz 29,855 59,710
SD 720x576@50Hz 31,25 50
SVGA	800x600@56Hz 35,156 56,25
SVGA	800x600@60Hz 37,879 60,317
SVGA	800x600@72Hz 48,077 72,188
SVGA	800x600@75Hz 46,875 75
SVGA	800x600@100Hz	63,684 99,662
SVGA	800x600@120Hz	76,302 119,97
SVGA	832x624@75Hz 49,725 74,551
XGA 1024x768@60Hz	48,363 60,004
XGA 1024x768@70Hz	56,476 70,069
XGA 1024x768@75Hz	60,023 75,029
XGA	1024x768@100Hz	81,577 99,972
XGA	1024x768@120Hz	97,551	119,989
SXGA	1280x1024@60Hz	63,981 60,02
SXGA	1280x1024@75Hz	79,975 75,025
Full HD	1920x1080@60Hz 67,5 60
QHD	2560x1440@60Hz	88,787 59,951
QHD	2560x1440@120Hz	182,817	119,880
QHD	2560x1440@144Hz	222,056	143,912
QHD (for DP)	2560x1440@165Hz	241,995	164,623

Ben-tildelinger

19-ben kabel til farveskærme

Ben nr.	Signalnavn Ben nr. Signalnavn	Bennr. Signalnavn
1. TMDS	Data 2+ 9. TMDS Data 0- 17. DDC/CEC jord
2. TMDS	Data 2 skjold 10. TMDS klok + 18.			+ 5V strøm
3. TMDS	Data 2- 11. TMDS klok-skjold 19. Hot-plug blev fundet
4. TMDS	Data 1+ 12. TMDS klok-
5. TMDS	Data 1 skjold 13. CEC
6. TMDS	Data 1- 14. Reserveret (N.C. på enhed)
7. TMDS	Data 0+ 15. SCL
8. TMDS	Data 0 skjold 16. SDA

20-ben kabel til farveskærme

Pin-nr. Signalnavn Pin-nr. Signalnavn
1 ML_Bane 3 (n) 11 GND
2 GND	12 ML_Bane 0 (p)
3 ML_Bane 3 (p)	13 KONFIG1
4 ML_Bane 2 (n)	14 KONFIG2
5 GND	15 AUX_CH (p)
6 ML_Bane 2 (p)	16 GND
7 ML_Bane 1 (n)	17 AUX_CH (n)
8 GND	18 Hot-plug blev fundet
9 ML_Bane 1 (p)	19 Returner DP_PWR
10	ML_Bane 0 (n)	20	DP_PWR

Plug & Play

Denne skærm er udstyret med VESA DDC2B-kapaciteter i henhold til VESA DDC STANDARDEN. Dette giver skærmen mulighed for at oplyse værtssystemet om dens identitet og, afhængig af DDC-niveauet, videregive yderligere oplysninger om dens skærmkapaciteter.

DDC2B er en tovejs datakanal, som er baseret på I2C-protokollen. Værten kan anmode om EDID-oplysninger over DDC2B-kanalen.

dts®

Sound

For DTS patenter, se venligst http://patents.dts.com. Fremstillet under licens fra DTS Licensing Limited. DTS, symbolet & DTS og symbolet er alle registrerede varemærker, og DTS Sound er et varemærke tilhørende DTS, Inc. © DTS, Inc. Alle rettigheder forbeholdes.
