BRUGSANVISNING Q24P2Q AOC

Opsætning af stativet og foden 7

Justering af synsvinklen 8

Tilslutning af skærmen 9

Montering af vægarm....10

Image Setup (Billedopsætning) 16

Color Setup (Farveopsætning) 17

Picture Boost (Billedforøgelse) 18

OSD Setup (Opsætning af skæmmenuen)....19

Game Setting (Spil-indstilling) 20

Extra (Ekstra)....22

Exit (Afslut) 23

Forudindstillede skærmindstillinger....30

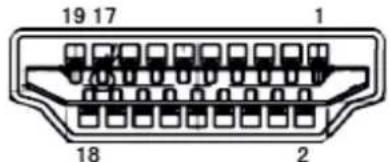

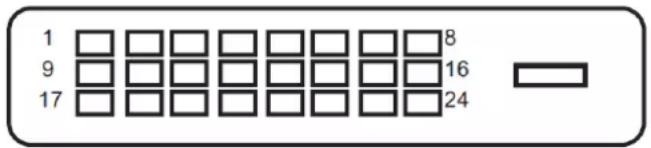

Ben-tildelinger 31

Plug & Play....33

Anbefalinger til at forhindre computersynsyndrom (CVS) (Gælder kun modellen, der bruges).... 33

Sikkerhed

National konventioner

Følgende afsnit beskriver de nationale konventioner, som er brugt i dette dokument.

Bemærkninger, sikkerhedsforanstaltninger og advarsler

I denne vejledning er der vist bestemte ikoner ved nogle af afsnittene, som er skrevet med fed eller kursiv skrift. Disse afsnit er bemærkninger, sikkerhedsforanstaltninger eller advarsler, og de bruges som følgende:

BEMÆRK: EN BEMÆRKNING indikerer en vigtig oplysning, som hjælper brugeren med at bruge computersystemet på en bedre måde.

SIKKERHEDSFORANSTALTNING: EN SIKKERHEDSFORANSTALTNING indikerer enten en potentiel skade på hardwaret eller tab af data, og oplyser brugeren om hvordan han/hun kan undgå dette problem.

ADVARSEL: En ADVARSEL angiver risikoen for personskade for fortæller dig, hvordan du skal undgå denne risiko. Nogle advarsler kan være vist på andre måder og er muligvis ikke ledsaget af et ikon. I disse tilfælde, er den specifikke advarsel et krav fra de offentlige myndigheder.

Strøm

Skærmen må kun bruges med strømkilden, som står på mærkatet. Hvis du er usikker på hvilken strømkilde du har i dit hjem, bedes du venligst snakke med din forhandler eller det lokale el-selskab.
⚠ Skærmen har et trevejs, jordforbundet stik, som er et stik med et tredje (jordforbundet) ben. Dette stik passer kun til en jordforbundet stikkontakt af sikkerhedsmæssige årsager. Hvis din stikkontakt ikke passer til det trebenede stik, skal du få en elektriker til at installere en ny stikkontakt, eller brug en adapter så apparatet jordforbindes sikkert. Det jordforbundne stik har et sikkerhedsmæssigt formål, som ikke må ignoreres.
I tilfælde af tordenvejr, eller hvis apparatet ikke skal bruges i længere tid, bedes du venligst trække stikket ud af stikkontakten. Dette vil beskytte skærmen mod beskadigelse fra spændingsbølger.
Undgå at overbelaste stikdåser og forlængerledninger. Overbelastning kan medføre brand eller elektrisk stød.
For at sikre at skærmen virker korrekt, skal du kun bruge den sammen med UL-godkendte computere, som er udstyret med egnede stikforbindelser, vurderet mellem 100 - 240 V AC, min. 5 A.
Stikkontakten skal være i nærheden af udstyret, og den skal være nem tilgængelig.

Installation

Undgå, at stille skærmen på en ustabil vogn, stativ, trefod, beslag eller bord. Hvis skærmen falder ned, kan den muligvis skade personer og forårsage skade på selve produktet. Sørg for, kun at bruge en vogn, stativ, trefod, beslag eller bord som er anbefalet af fabrikanten eller som er solgt sammen med dette produkt. Følg producentens anvisninger, när du installerer dette produkt, og brug kun monteringstilbehør, som er anbefalet af producenten. Et produkt på en vogn, skal håndteres med forsigtighed.

Stik aldrig genstande ind i ventilationsåbningerne på skærmens kabinet. Dette kan beskadige kredsløbet, og forårsage brand eller elektrisk stød. Undgå, at spille væsker på skærmen.

! Undgå, at ligge forsiden af produktet på gulvet.

Hvis skærmen skal monteres på en væg eller en hylde, bedes du venligst bruge et vægophæng, som er godkendt af producenten, og følg vejledningerne til ophænget.

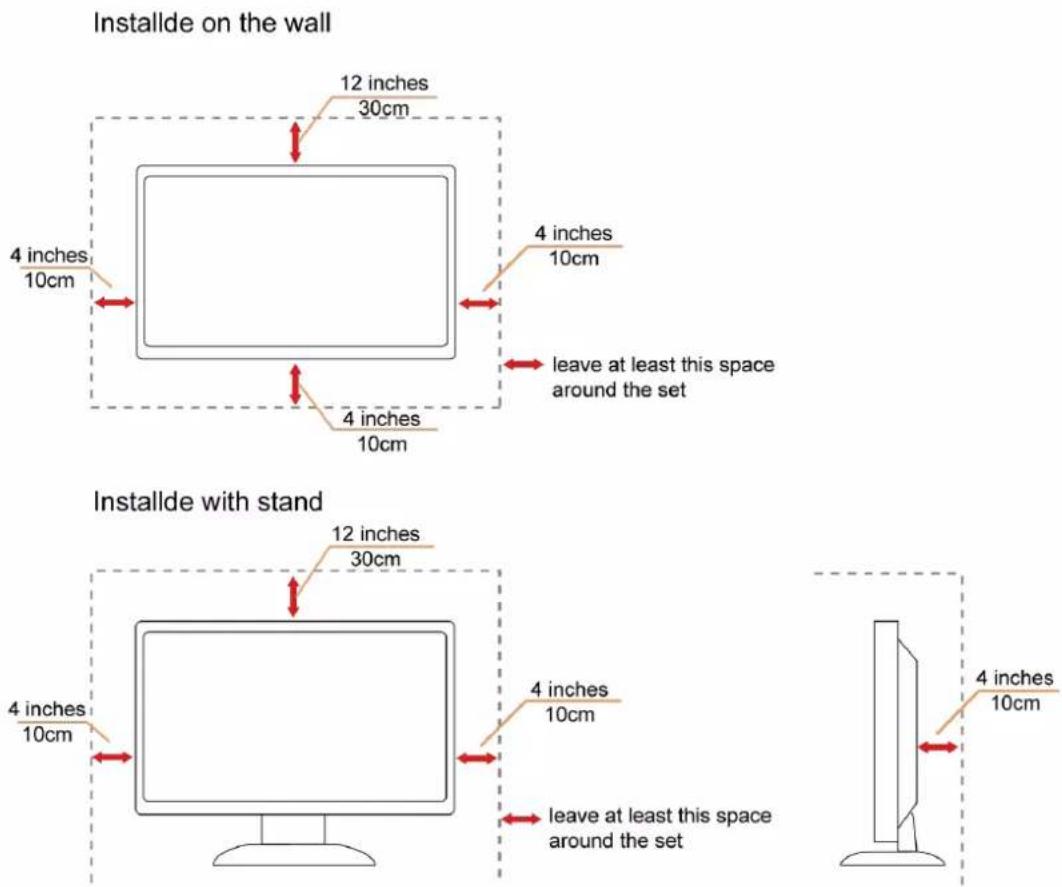

! Efterlad plads rundt om skærmen, som vist nedenfor. Eller er der muligvis ikke nok luftventilation, og produktet kan overophede og forårsage brand, eller beskadige skærmen.

For at undgå potentielle skader, for eksempel at panelet skræller af rammen, skal du sikre dig, at skærmen ikke vipper mere end -5 grader nedad. Hvis den maksimale vinkel nedad på -5 graders overskrides, dækkes skader på skærmen ikke af garantien.

Se hvor meget ventilationsplads, der skal være rundt om skærmen nedenfor, når den er monteret på en væg eller på et stativ:

Rengør kabinettet regelmæssigt med en klud. Du kan bruge en mild sæbeblanding til at tørre pletter af med, i stedet for et stærkt rengøringsmiddel, som kan ske at ætse kabinettet.

Under rengøringen, bedes du sørge for at der ikke trænger væsker ind i produktet. Rengøringskluden må ikke være for grov, da dette kan ridse skærmoverfladen.

Træk venligst ledningen ud, før du rengører produktet.

H₂O

Hvis produktet udgiver en underlig lugt, lyd eller røg, bedes du STRAKS trække stikket ud af stikkontakten, og kontakt et servicecenter.

Sørg for, at ventilationsåbningerne ikke er blokeret af et bord eller gardiner.

Sørg for, at din LCD skærm ikke udsættes for voldsomme vibrationer eller kraftige slag under brug.

! Undgå, at slå på eller tabe skærmen under brug eller under transport.

Opsætning

Indholdet i æsken

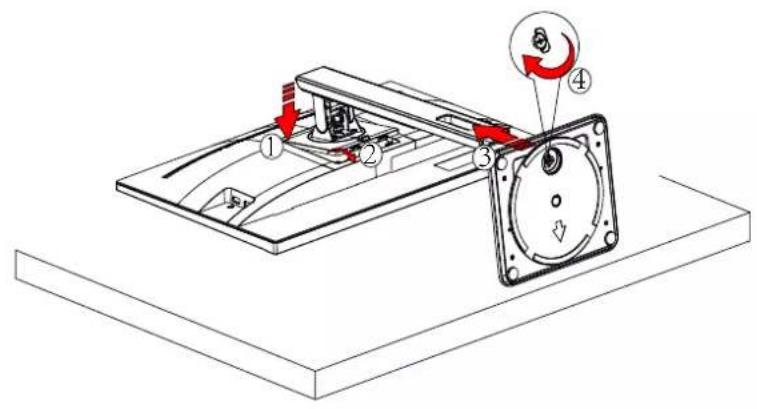

Opsætning af stativet og foden

Sæt foden på eller tage den af som vist nedenfor.

Opsætning:

Justering af synsvinklen

For at opnå en optimal synsvinkel, anbefales det at brugeren kan se hele skærmens overflade, hvorefter skærmen justeres efter eget ønske.

Hold på skærmen, så den ikke vælter när du drejer den.

Du kan justere skærmen, som vist nedenfor.

-5° 35°

150mm

BEMAERK:

Undgå at røre ved LCD-skærmen, når du ændre vinklen. Det kan beskadige skærmen.

Advarsel:

1. For at undgå potentielle skærmskader, or eksempel at panelet skræller af, skal du sikre dig, at skærmen ikke vipper mere end -5 grader nedad.

2. Tryk ikke på skærmen, när den vinkels justeres. Tag kun fat i kanten.

Tilslutning af skærmen

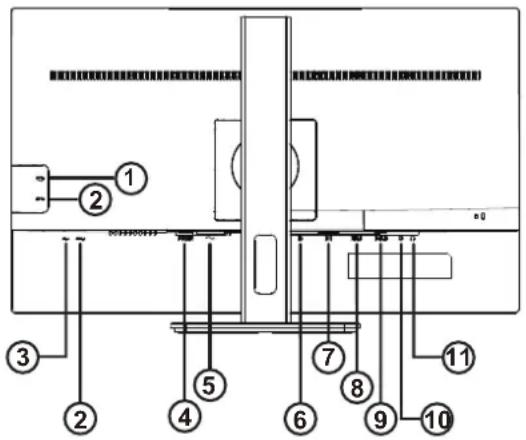

Kabletilslutninger bag på skærmen og på computeren:

24P2Q/27P2Q

1. USB udgang + hurtigopladning
2. USB udgang
3. USB indgang
4. Tænd/Sluk knap
5. Effekt
6. DP
7. DVI
8. HDMI
9. Analog (D-Sub VGA-kabel med 15 ben)∅retelefon
10. Audio line-indgang
11. Høretelefonstik

Tilslutning til pc

1. Sæt strømkablet ordenligt i stikket på bagsiden af skærmen.
2. Sluk for computeren og tag netledningen ud af stikket.
3. Slut skærmens signalkabel til videostikket på bagsiden af din computer.
4. Sæt computerens og skærmens strømledning i en stikkontakt i nærheden.
5. Tænd computer og skærm.

Hvis skærmen viser et billede, er installationen udført. Hvis skærmen ikke viser et billede, henvises til afsnittet Fejlfinding.

For at beskytte udstyret skal du altid slukke for din pc og skærmen, inden du tilslutter kablerne.

Montering af vægarm

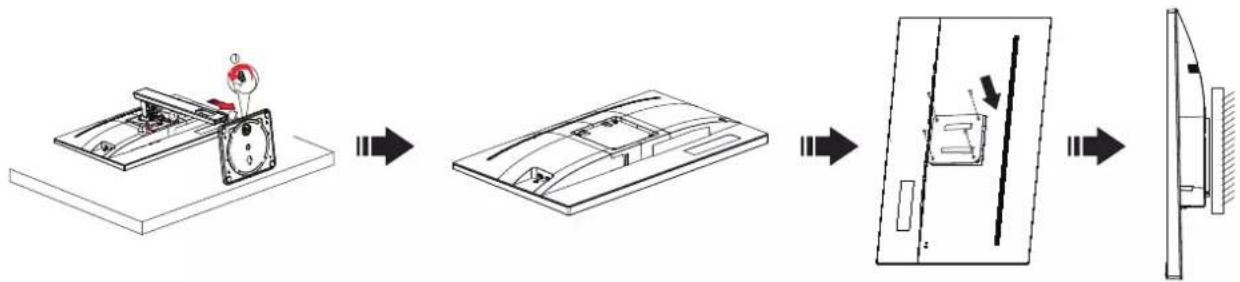

Forbered installation af en vægarm som option.

Denne skærm kan monteres på en vægarm, som du køber seperat. Afbryd effekten før denne procedure. Følg disse trin:

1.Fjernelse af basen..
2.Følg fabrikantens instruktioner for at samle vægarmen..
3.Monter vægarmen på bagsiden af skærmen. Opret hullerne på armen med hullerne på bagsiden af skærmen.
4. Indsæt de 4 skruer in hullerne og spænd dem.
5. Forbind kablerne igen. Referer til brugervejledningen, der kom med vægarmen, for instruktioner på at montere den på væggen.

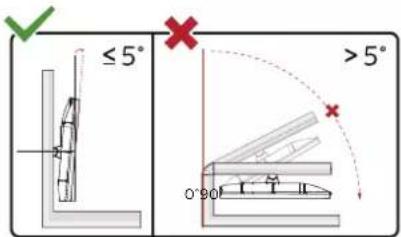

Bemærk: VESA monteringsskruehuller findes ikke for alle modeller. Tjek venligst med forhandleren eller en officiel afdeling hos AOC.

≤5° >5° 0°-90°

* Skærmdesignet kan være anderledes end det på billedet.

Advarsel:

1. For at undgå potentielle skærmskader, or eksempel at panelet skræller af, skal du sikre dig, at skærmen ikke vipper mere end -5 grader nedad.
2. Tryk ikke på skærmen, när den vinkels justeres. Tag kun fat i kanten.

Tryk for at vise skærmstyringsinstruktionerne eller bekræfte valget.

Strøm

Tryk på Tænd/Sluk-knappen for at tænde og slukke for skærmen.

Lydstyrke

Hvis der ikke er nogen skærmmenu, kan du trykke på > Lydstyrkeknappen for at tilpasse lydstyrken. Tryk på < eller > for at tilpasse lydstyrken (kun for modeller med højttalere).

Kilde/Auto/Afslut

Når skæmmenuen er lukket, bruges knappen Kilde/Auto/Afslut som genvejstast til kilden.

Når skæmmenuen er lukket, kan du holde Kilde/Auto/Afslut nede i ca. 2 sekunder for at udføre automatisk konfiguration (kun på modeller med D-Sub).

Clear Vision (Tydeligere billede)

1. Sørg for at skæmmenuen er lukket, og tryk på knappen "<" for at slå Clear Vision til.
2. Brug “<” og “>” til at vælge mellem weak (svag), medium (mellem), strong (kraftig) og off (fra). Denne funktion er som standard slået “off” (fra).

Clear Vision ← Off ►

1. Hold knappen "<" nede i 5 sekunder for at se en demo om Clear Vision, hvorefter beskeden "Clear Vision Demo: on" (Tydeligere billede demo: Til) kommer frem på skærmen i ca. 5 sekunder. Tryk på Menu eller Exit, hvorefter beskeden forsvinder. Hold knappen "<" nede i 5 sekunder igen, for at afslutte Clear Vision demoen.

Clear Vision Demo: On

Funktionen Clear Vision giver det tydeligste billede ved at konvertere slørede billeder i lave opløsninger til tydelige og levende billeder.

OSD Setting (Indstillinger i skæmmenuen)

Grundlæggende og enkle anvisninger til kontrolknapperne.

Image Setup Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra Contrast 50 Brightness 90 Eco mode Standard Gamma Gamma1 DCR Off HDR Mode Off

1). Tryk påknappen MENU [III] for at aktivere skæmmenuen.
2). Brug < Venstre og > Højre til at navigere gennem funktionerne. Når den ønskede funktion er fremhævet, skal du trykke på MENU ^III for at slå den til. Tryk på < Venstre og > Højre for at navigere igennem undermenuen. Når den ønskede funktion er fremhævet, skal du trykke på knappen MENU ^III for at aktivere den.
3). Brug < Venstre og > Højre til at ændre indstillingen i den valgte funktion. Tryk på knappen Afslut + for at afslutte. Hvis du ønsker at indstille andre funktioner, skal du gentage trin 2-3.
4). Skærmmenuens lås-funktion: For at låse skærmmenuen, skal du holde knappen MENU 📄 nede mens skærmen er slukket, og tryk herefter på ⏻ Tænd/Sluk-knappen for at slukke for skærmen. For at låse skærmmenuen op, skal du holde knappen MENU 📄 nede mens skærmen er slukket, og tryk herefter på ⏻ Tænd/Sluk-knappen for at slukke for skærmen.

Bemærk:

1). Hvis produktet kun har et enkelt indgangssignal, er det ikke muligt at vælge punktet "Valg af indgang".
2). ECO-funktioner (bortset fra Standard-funktion), DCR, DCB-funktion og Picture Boost. Kun én af disse 4 tilstande kan vælges ad gangen.

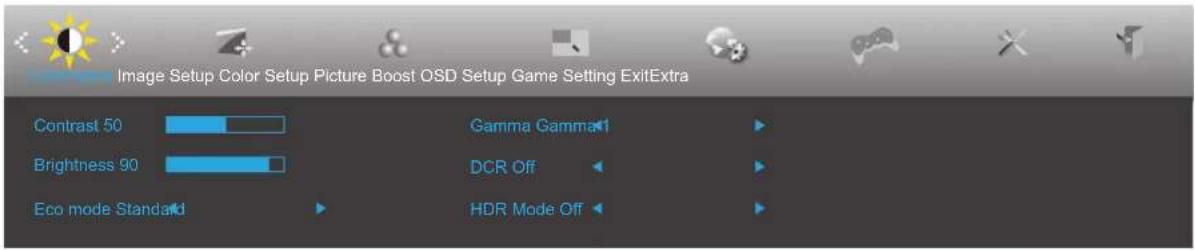

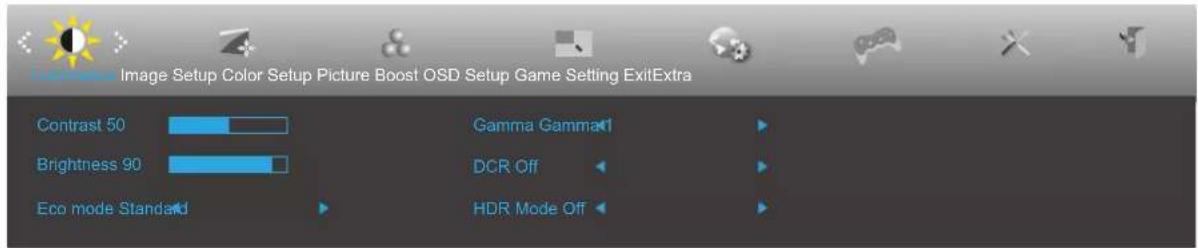

Luminance (Lystæthed)

Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra Contrast 50 Gamma Gamma1 Brightness 90 DCR Off Eco mode Standard HDR Mode Off

	Contrast (Kontrast)	0-100 Kontrast fra Digital-registeret.
	Brightness (Lysstyrke)	0-100 Justering af baggrundslyset
	Eco mode (∅ko-funktion)	Standard Stand:
		Text (Tekst)	[XX4A]	Tekst-tilstand
		Internet		Internet-tilstand
		Game (Spil)	[7BAK]	Spil-tilstand
		Movie (Film)	[2GHD]	Film-tilstand
		Sports	[C326]	Sports-tilstand
		Reading	[CKAB]	Reading-tilstand
	Gamma	Gamma1		Justere til Gamma 1
		Gamma2		Justere til Gamma 2
		Gamma3		Justere til Gamma 3
	DCR	On (Til)		Aktiver dynamisk kontrastforhold
		Off (Fra)		Deaktiver dynamisk kontrastforhold
	HDR Mode	Off		Select HDR Mode.
		HDR Picture
		HDR Movie
		HDR Game

Bemærk:

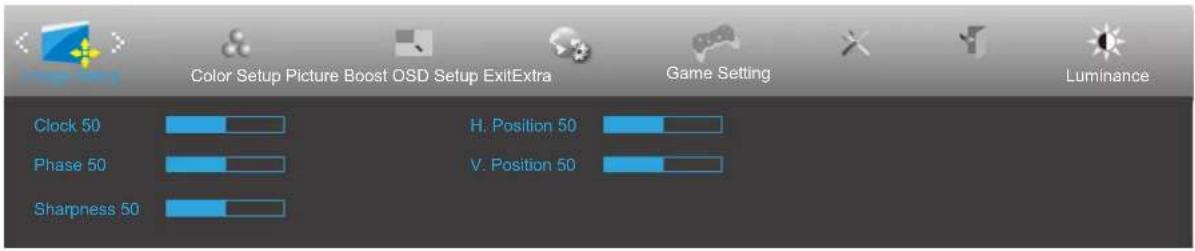

Image Setup (Billedopsætning)

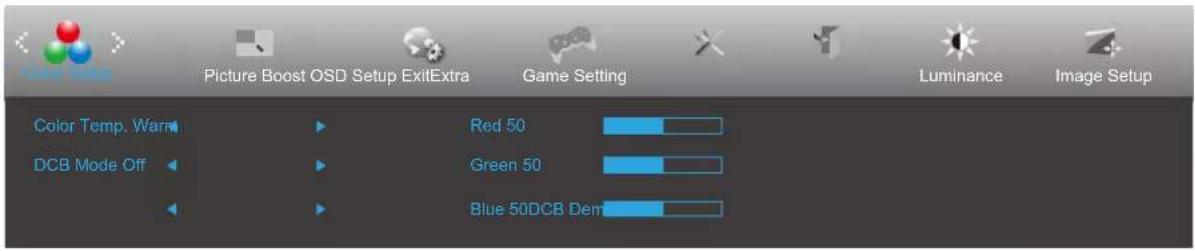

Color Setup (Farveopsætning)

Picture Boost OSD Setup ExitExtra Game Setting Luminance Image Setup Color Temp. Warm DCB Mode Off Red 50 Green 50 Blue 50DCB Dem

	Color Temp.(Farvetemperatur)	Warm (Varm)		Vælg den forhåndsindstillede værdi for farvetemperaturen Varm.
		Normal		Vælg den forhåndsindstillede værdi for farvetemperaturen Normal.
		Cool (Kold)		Vælg den forhåndsindstillede værdi for farvetemperaturen Kold.
		sRGB		Vælg den forhåndsindstillede værdi for farvetemperaturen sRGB.
		User (Bruger)		Hent en brugerdefineret farvetemperatur fra EEPROM.
	DCB Mode (DCB-funktion)	Full Enhance(Fuld forøgelse)	On (Til)/Off (Fra)	Deaktivere eller aktivere Fuld forøgelse
		Nature Skin(Naturlig hud)	On (Til)/Off (Fra)	Deaktivere eller aktivere naturlig hud
		Green Field(Grønt område)	On (Til)/Off (Fra)	Deaktivere eller aktivere grønt område
		Sky-blue(Himmelblå)	On (Til)/Off (Fra)	Deaktivere eller aktivere himmelblå
		AutoDetect(Automatisk identifikation)	On (Til)/Off (Fra)	Deaktivere eller aktivere automatisk identifikation
		Off	On (Til)/Off (Fra)	Deaktivere eller aktivere off.
	DCB Demo		On (Til)/Off (Fra)	Deaktiver eller aktiver demo
	Red (Rød) 0-100 Rød forøgelse fra det digitale register.
	Green (Grøn) 0-100 Grøn forøgelse fra det digitale register.
	Blue (Blå) 0-100 Blå forøgelse fra det digitale register.

Bemærk:

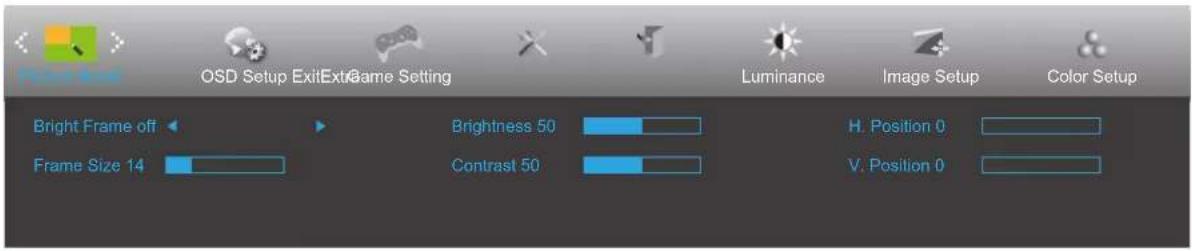

Picture Boost (Billedforøgelse)

Juster billedets lysstyrke, kontraste og placering for at få en bedre visuel oplevelse.

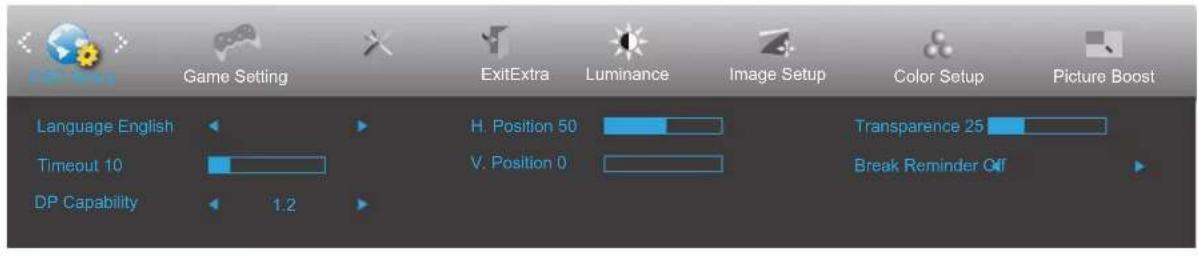

OSD Setup (Opsætning af skæmmenuen)

Game Setting ExitExtra Luminance Image Setup Color Setup Picture Boost Language English Timeout 10 DP Capability H. Position 50 V. Position 0 Transparence 25 Break Reminder Off

	Language (Sprog)		Vælg sprog for skærmmenuen
	Timeout 5-120 Justering af skærmmenuens timeout
	DP Capability (DP kapacitet) (24P2Q/27P2Q)	1.1/1.2	Bemærk, at kun DP1.2 understøtter Adaptive-Sync-funktionen
	H. Position (H. placering)	0-100 Justerer skærmmenuens horisontale placering
	V. Position (V. placering)	0-100 Justerer skærmmenuens vertikale placering
	Transparence (Gennemsigtighed)	0-100 Justering af skærmmenuens gennemsigtighed
	Break Reminder (Påmindelse om pause)	Til eller fra	Start påmindelse, hvis brugeren arbejder i mere end 1 time

Bemærk:

Hvis DP-videoindholdet understøtter DP1.2, skal du vælge DP1.2 som DP-kapacitet, ellers vælg DP1.1

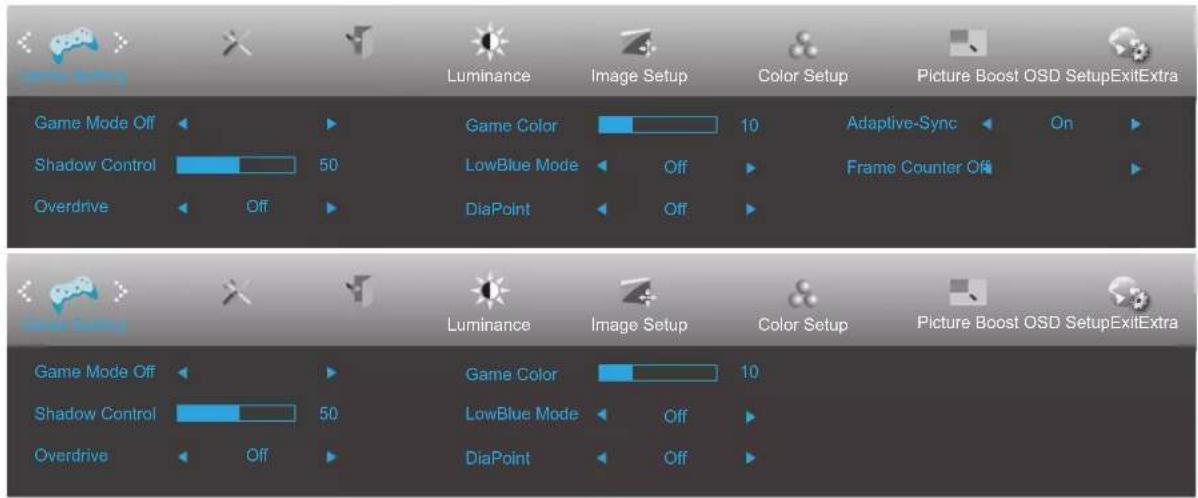

Game Setting (Spil-indstilling)

Game Mode Off Shadow Control 50 Overdrive Off Game Mode Off Shadow Control 50 Overdrive Off Luminance Image Setup Color Setup Picture Boost OSD SetupExitExtra Game Color 10 Adaptive-Sync On LowBlue Mode Off Frame Counter Off DiaPoint Off Game Mode Off Shadow Control 50 Overdrive Off Luminance Image Setup Color Setup Picture Boost OSD SetupExitExtra Game Color 10 LowBlue Mode Off DiaPoint Off

	Game Mode (Spil-tilstand)	off (Fra) Ingen optimering med	SmartImage.
		FPS	For at spille FPS (First Person Shooters)spil. Forstærker det mørke temas sortniveau detaljer.
		RTS	Til RTS-spil (Real Time Strategy - strategispil i realtime). Forbedrer billedkvaliteten.
		Racing	For Racing-spil. Giver hurtig responstid og højere farvemætning.
		Gamer 1 (Spiller 1)	Brugerpræference indstillinger gemt som Spiller 1.
		Gamer 2 (Spiller 2)	Brugerpræference indstillinger gemt som Spiller 2.
		Gamer 3 (Spiller 3)	Brugerpræference indstillinger gemt som Spiller 3.
		off (Fra) Ingen optimering med	SmartImage.
	Shadow Control (Skyggekontrol)	0-100	Skyggekontrol er som standard indstillet til 50.Du kan ændre indstillingen imellem 0 og 100 for at forbedre kontrasten.1. Hvis billedet er for mørkt, så detaljerne ikke kan ses tydeligt, kan du hæve værdien fra 50-100.2. Hvis billedet er for mørkt, så detaljerne ikke kan ses tydeligt, kan du hæve værdien fra 50-100.
	Overdrive	Off (Fra)	Justering af svartiden.
		Weak (Svag)
		Medium (Mellem)
		Strong (Stærk)
	Game color (Spilfarve) 0-20		Spilfarven kan justeres mellem 0-20 for at indstille farvemætningen, så billedet bliver bedre.
	LowBlue Mode (Lavblåt-funktion)	Fra / Multimedie / Internet / Kontor / Læsning	Nedsæt blå lysbølger ved at styre farvetemperaturen.
	Sigtepunkt Til eller fra		Sigtepunkt-funktionen placerer et sigtepunkt midt på skærmen for, at hjælpe spillere, der spiller FPS-spil med et nøjagtigt og præcist sigtepunkt.
	Adaptive-Sync (Kun af visse modeller)	Til eller fra	Deaktiver eller aktiver Adaptive-Sync.Påmindelse om kørsel af adaptiv-synkronisering: Når Adaptive-Sync slås til, vil skærm muligvis blinke i nogle spil.
	Billedtæller (Kun af visse modeller)	Fra / Højre-op / Højre-ned / Venstre-ned / Venstre-op	Vis V-frekvens i det valgte hjørne. (Billedtællefunktionen virker kun med et NVidia-grafikkort.)

Bemærk:

	Input Select(Vælg input)		Vælg indgangssignalkilde
	Auto Config.(Automatiskkonfiguration)	ja eller nej	Justerer automatisk billedet til standard (kun på modeller med D-Sub)
	Off timer(Sluk-timer)	0-24 timer Vælg DC-sluk tidspunkt
	Image Ratio(Billedformat)	Wide	Vælg skærmens billedforhold.
		4:3
	DDC/CI ja eller	nej Slå understøttelse af DDC/CI til og fra
	Reset(Genindstil)	Ja eller nej	Nulstil menuen til standardindstillingerne(ENERGY STAR®fås til udvalge modeller.)
		ENERGY STAR®eller nej

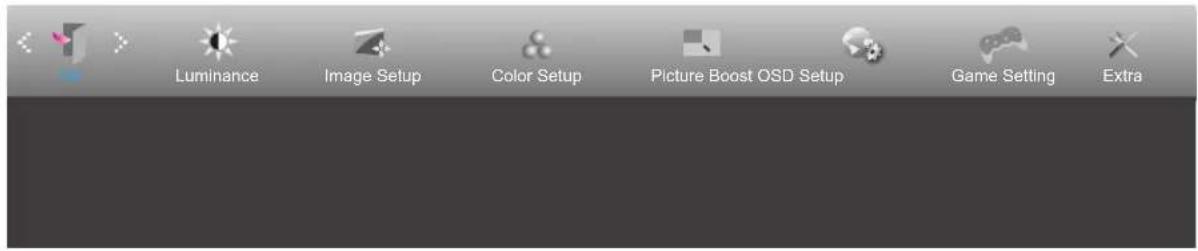

Exit (Afslut)

Exit (Afslut) Forlade hoved-skæmmenuen

Lysdiodeindikator

Status Farve på lysdiode
Almindelig strømforbrug Hvid
Aktiv-fra Orange

Fejlfinding

Problem & Spørgsmål	Mulige løsninger
Strømindikatoren lyser ikke	Kontroller at tænd/sluk-knappen står på Tænd, og at strømkablet sidder korrekt i en stikkontakt med jordforbindelse samt i skærmen.
Intet billede på skærmen	Er strømledningen tilsluttet korrekt?Kontroller strømtilslutningen og strømforsyningen.Er kablet tilsluttet korrekt?(Tilsluttet vha. D-sub-kabel)Kontroller D-sub-15 kabelforbindelsen.(Tilsluttet vha. HDMI-kabel)Kontroller HDMI kabelforbindelsen.(Forbundet med et DP-kabel)Kontroller DP-kabelforbindelsen.* D-sub/HDMI/DP-indgang er ikke tilgængelig på alle modeller.Hvis enheden er tændt, skal du genstarte computeren for at se startskærmen (login-skærmen).Hvis startskærmen (login-skærmen) kommer frem, skal du genstarte computeren i den relevante tilstand (fejlsikret tilstand i Windows 7/8/10) og derefter skifte frekvensen på videokortet.(Der henvises til afsnittet Indstilling af den optimale opløsning)Hvis startskærmen (login-skærmen) ikke kommer frem, skal du kontakte dit lokale servicecenter eller din forhandler.Står der “Input Not Supported (Indgang ikke understøttet)” på skærmen?Denne meddelelse kommer frem, når signalet fra videokortet overgår den maksimale opløsning og frekvens, som skærmen kan håndtere.Tilpas den maksimale opløsning og frekvens, som skærmen kan håndtere.Sørg for at AOC skærmdriverne er installeret.
Billedet er gnidret og har spøgelsesskygger	Justér kontrast og lysstyrke.Tryk for at indstille automatisk.Undgå at bruge forlængerkabel eller omskifterboks. Vi anbefaler, at du slutter skærmen direkte til udgangsstikket på videokortet på bagsiden.
Billedet hopper og filmrer eller der kommer bølger frem på billedet	Flyt elektriske apparater, der kan forårsage elektriske forstyrrelser, væk fra skærmen.Brug den højeste opdateringshastighed som er mulig med skærmopløsningen du bruger.
Skærmen sidder fast i Aktiv fra-funktionen	Computerens tænd/sluk-knap skal stå på Tænd.Computer-videokortet skal sidde ordentligt i stikket.Sørg for at skærmens videokabel er ordentlig forbundet til computeren.Undersøg skærmens videokabel, og sørg for at ingen af benene er bøjet.Sørg for at du kan styre din computer ved at trykke på CAPS LOCK på tastaturet, og se om CAPS LOCK-lyset tænder. Lyset skal tænde og slukke, når du trykker på CAPS LOCK-tasten.
Én af primærfarverne mangler (R∅D, GR∅N, BLÅ)	Undersøg skærmens videokabel, og sørg for at ingen af benene er ødelagt.Sørg for at skærmens videokabel er ordentlig forbundet til computeren.
Skæmbilledet er ikke centreret, eller det har ikke den korrekte størrelse.	Justér H-Position og V-Position eller tryk på genvejstasten (AUTO).
Billedet farver har defekter (hvid ser ikke ud som hvid)	Juster RGB-farverne, eller vælg den ønskede farvetemperatur.
Horisontale eller vertikale forstyrrelser på skærmen	Brug nedlukningsmetoden i Windows 7/8/10 for at justere KLOK og FASE.Tryk for at indstille automatisk.
Forordninger og reparation	Se oplysninger om forordninger og reparation på cd'en eller gå på www.aoc.com (for at finde modellen, du har købt i dit land, og for at finde oplysninger om forordninger og reparation på supportsiden.

Specifikationer

Generelle specifikationer

Panel	Modelnavn 24P2Q
	Drevsystem TFT LCD farveskærm
	Synlig billedstørrelse 60,47 cm diagonal
	Pixelpitch	0,2745mm (H) × 0,2745mm (V)
	Video	R, G, B analog grænseflade & HDMI grænseflade & DVI grænseflade & DP grænseflade
	Separat synkronisering H/V TTL
	Skærmfarve	16,7M farver
Andet	Vandret scanningsområde 30-85kHz
	Vandret skanningsstørrelse (maksimal)	527,04mm
	Lodret scanningsområde 48-75Hz
	Lodret skanningsstørrelse (maksimal)	296,46mm
	Optimal forudindstillet opløsning	1920 x 1080@60Hz
	Max resolution	1920 x 1080@60Hz(VGA/DVI)1920 x 1080@75Hz(HDMI/DP)
	Plug & Play VESA DDC2B/CI
	Strømforsyning 100-240V~, 50/60Hz
	Strømforbrug	Typisk (standard lysstyrke og kontrast) 20W
		Maks. (lysstyrke = 100, kontrast = 100) ≤63W
		Standby-tilstand <0,5W
Fysiske egenskaber	Stiktype	DP/DVI/HDMI/D-Sub/Audio in/Earphone out/USB3.2 Gen1x4(includes 1 fast charger)
	Signal kabeltype	Aftagelig
Miljømæssigt	Temperatur	I drift 0°~ 40°
		Ikke i drift -25°~ 55°
	Luftfugtighed	I drift 10 ~ 85 % (ikke-kondenserende)
		Ikke i drift 5 ~ 93 % (ikke-kondenserende)
	Højde	I drift 0~ 5000 m (0~ 16404 fod)
		Ikke i drift 0~ 12192m (0~ 40000 fod)

Panel	Modelnavn Q24P2Q
	Drevsystem TFT LCD farveskærm
	Synlig billedstørrelse 60,45 cm diagonal
	Pixelpitch	0,2058mm (H) × 0,2058mm (V)
	Video R, G, B analog grænseflade & HDMI grænseflade & DP grænseflade
	Separat synkronisering H/V TTL
	Skærmfarve 16,7M farver
Andet	Vandret scanningsområde 30-114kHz
	Vandret skanningsstørrelse (maksimal)	526,848mm
	Lodret scanningsområde 48-75Hz
	Lodret skanningsstørrelse (maksimal)	296,352mm
	Optimal forudindstillet opløsning	1920 x 1080@60Hz(VGA)2560 x 1440@60Hz(HDMI/DP)
	Max resolution	1920 x 1080@60Hz(VGA)2560 x 1440@75Hz(HDMI/DP)
	Plug & Play VESA DDC2B/CI
	Strømforsyning 100-240V~, 50/60Hz
	Strømforbrug	Typisk (standard lysstyrke og kontrast) 24W
		Maks. (lysstyrke = 100, kontrast = 100)	≤61W
		Standby-tilstand <0,5W
Fysiske egenskaber	Stiktype	DP/HDMI/D-Sub/Audio in/Earphone out/USB3.2 Gen1x4 (includes 1 fast charger)
	Signal kabeltype	Aftagelig
Miljømæssigt	Temperatur	I drift 0°~ 40°
		Ikke i drift -25°~ 55°
	Luftfugtighed	I drift 10 ~ 85 % (ikke-kondenserende)
		Ikke i drift 5 ~ 93 % (ikke-kondenserende)
	Højde	I drift 0~ 5000 m (0~ 16404 fod )
		Ikke i drift 0~ 12192m (0~ 4000 fod )

Panel	Modelnavn 27P2Q
	Drevsystem TFT LCD farveskærm
	Synlig billedstørrelse 68,60 cm diagonal
	Pixelpitch	0,3114mm (H) × 0,3114mm (V)
	Video	R, G, B analog grænseflade & HDMI grænseflade & DVI grænseflade & DP grænseflade
	Separat synkronisering H/V TTL
	Skærmfarve	16,7M farver
Andet	Vandret scanningsområde 30-85kHz
	Vandret skanningsstørrelse (maksimal)	597,888mm
	Lodret scanningsområde 48-75Hz
	Lodret skanningsstørrelse (maksimal)	336,312mm
	Optimal forudindstillet opløsning	1920 x 1080@60Hz
	Max resolution	1920 x 1080@60Hz(VGA/DVI)1920 x 1080@75Hz(HDMI/DP)
	Plug & Play VESA DDC2B/CI
	Strømforsyning 100-240V~, 50/60Hz
	Strømforbrug	Typisk (standard lysstyrke og kontrast) 20W
		Maks. (lysstyrke = 100, kontrast = 100) ≤66W
		Standby-tilstand <0,5W
Fysiske egenskaber	Stiktype	DP/DVI/HDMI/D-Sub/Audio in/Earphone out/USB3.2 Gen1x4(includes 1 fast charger)
	Signal kabeltype	Aftagelig
Miljømæssigt	Temperatur	I drift 0°~ 40°
		Ikke i drift -25°~ 55°
	Luftfugtighed	I drift 10 ~ 85 % (ikke-kondenserende)
		Ikke i drift 5 ~ 93 % (ikke-kondenserende)
	Højde	I drift 0~ 5000 m (0~ 16404 fod)
		Ikke i drift 0~ 12192m (0~ 4000 fod)

Panel	Modelnavn Q27P2Q
	Drevsystem TFT LCD farveskærm
	Synlig billedstørrelse 68,47cm diagonal
	Pixelpitch	0,2331mm (H) × 0,2331mm (V)
	Video R, G, B analog grænseflade & HDMI grænseflade & DP grænseflade
	Separat synkronisering H/V TTL
	Skærmfarve 16,7M farver
Andet	Vandret scanningsområde 30-114kHz
	Vandret skanningsstørrelse (maksimal)	596,736mm
	Lodret scanningsområde 48-75Hz
	Lodret skanningsstørrelse (maksimal)	335,664mm
	Optimal forudindstillet opløsning	1920 x 1080@60Hz(VGA)2560 x 1440@60Hz(HDMI/DP)
	Max resolution	1920 x 1080@60Hz(VGA)2560 x 1440@75Hz(HDMI/DP)
	Plug & Play VESA DDC2B/CI
	Strømforsyning 100-240V~, 50/60Hz
	Strømforbrug	Typisk (standard lysstyrke og kontrast) 35W
		Maks. (lysstyrke = 100, kontrast = 100)	≤70W
		Standby-tilstand <0,5W
Fysiske egenskaber	Stiktype	DP/HDMI/D-Sub/Audio in/Earphone out/USB3.2 Gen1x4 (includes 1 fast charger)
	Signal kabeltype	Aftagelig
Miljømæssigt	Temperatur	I drift 0°~ 40°
		Ikke i drift -25°~ 55°
	Luftfugtighed	I drift 10 ~ 85 % (ikke-kondenserende)
		Ikke i drift 5 ~ 93 % (ikke-kondenserende)
	Højde	I drift 0~ 5000 m (0~ 16404 fod )
		Ikke i drift 0~ 12192m (0~ 4000 fod )

Forudindstillede skærmindstillinger

STANDARD OPL∅SNING		HORIZONTAL FREKvens (kHz)	VERTIKAL FREKvens (Hz)
VGA	640x480@60Hz 31.469	59.94
	640x480@72Hz 37.861	72.809
	640x480@75Hz 37.5 75
SVGA	800x600@56Hz 35.156	56.25
	800x600@60Hz 37.879	60.317
	800x600@72Hz (27P2Q)	48.077 72.188
	800x600@75Hz 46.875	75
XGA	1024x768@60Hz 48.363	60.004
	1024x768@70Hz 56.476	70.069
	1024x768@75Hz 60.023	75.029
SXGA	1280x1024@60Hz 63.981	60.02
	1280x1024@75Hz 79.976	75.025
	1280x720@60HZ 44.772	59.855
	1280x960@60Hz 60 60
WXGA+	1440x900@60Hz 55.935	59.887
	832x624@75Hz 49.725	74.77
	1680x1050@60Hz 64.674	59.883
FHD	1920x1080@60Hz 67.5	60
	1920x1080@75Hz (DP/HDMI)	83.894 74.973
QHD(Q24P2Q/Q27P2Q)	1280x1440 @ 60Hz 89.45	59.913
	2560x1440 @ 60Hz (DP/HDMI)	88.787 59.951
	2560x1440 @ 75Hz (DP/HDMI)	111.028 74.968
IBM MODES
DOS 640x350@7	70Hz 31.469 70.087
DOS 720x400@7	70Hz 31.469 70.087
MAC MODES
VGA 640x480@6	7Hz 35 66.667
SVGA	832x624@75Hz 49.725	74.551

Ben-tildelinger

15-ben kabel til farveskærme

Ben nr. 15-ben Side af signalkabel Ben nr. 15-ben Side af signalkabel
1 Video-rød 9 +5V
2 Video-grøn 10 Jordforbindelse
3 Video-blå 11 N.C.
4 N.C. 12 DDC-seriedata
5 Identificer kabel 13 H-synk.
6 GND-R	14 V-synk.
7 GND-G	15 DDC-serieklok
8 GND-B

19 17 1 18 2

19-ben kabel til farveskærme

Ben nr.	Signalnavn Ben nr.	Signalnavn Ben nr.	Signalnavn
1. TMDS	Data 2+ 9. TMDS Data 0-		17. DDC/CEC jord
2.	TMDS Data 2 skjold	10.	TMDS klok +	18.	+ 5V strøm
3.	TMDS Data 2-	11.	TMDS klok-skjold	19.	Hot-plug blev fundet
4. TMDS	Data 1+ 12. TMDS klok-
5. TMDS	Data 1 skjold 13.	CEC
6. TMDS	Data 1- 14.	Reserveret (N.C. på enhed)
7. TMDS	Data 0+ 15. SCL
8. TMDS	Data 0 skjold 16.	SDA

19 17 15 13 11 9 7 5 3 1 20 18 15 14 12 10 8 6 4 2

20-ben kabel til farveskærme

Pin-nr. Signalnavn Pin-nr. Signalnavn
1 ML_Bane 3 (n) 11 GND
2 GND 12 ML_Bane 0 (p)
3 ML_Bane 3 (p) 13 KONFIG1
4 ML_Bane 2 (n) 14 KONFIG2
5 GND 15 AUX_CH (p)
6 ML_Bane 2 (p) 16 GND
7 ML_Bane 1 (n) 17 AUX_CH (n)
8 GND 18 Hot-plug blev fundet
9 ML_Bane 1 (p) 19 Returner DP_PWR
10 ML_Bane 0 (n) 20 DP_PWR

1 9 17 8 16 24

24-ben kabel til farveskærme

Pin-nr. Signalnavn Pin-nr. Signalnavn
1	TMDS data 2 — 13 TMDS data 3 +
2	TMDS data 2 + 14 + 5V strøm
3	TMDS data 2/4 skærmet 15 Jord (til +5V)
4	TMDS data 4 — 16 Hot-plug blev fundet
5	TMDS data 4 + 17 TMDS data 0 —
6	DDC Clock 18 TMDS data 0 +
7	DDC Data 19 TMDS data 0/5 skærmet
8	N.C. 20 TMDS data 5 —
9	TMDS data 1 — 21 TMDS data 5 +
10	TMDS data 1 + 22 TMDS Clock skærmet
11	TMDS data 1/3 skærmet 23 TMDS Clock +
12	TMDS data 3 — 24 TMDS Clock —

*Kun af visse modeller.

Plug & Play

Denne skærm er udstyret med VESA DDC2B-kapaciteter i henhold til VESA DDC STANDARDEN. Dette giver skærmen mulighed for at oplyse værtssystemet om dens identitet og, afhængig af DDC-niveauet, videregive yderligere oplysninger om dens skærmkapaciteter.

DDC2B er en tovejs datakanal, som er baseret på I2C-protokollen. Værten kan anmode om EDID-oplysninger over DDC2B-kanalen.

Anbefalinger til at forhindre computersynsyndrom (CVS) (Gælder kun modellen, der bruges)

AOC-skærmen er designet til at forhindre belastning af øjne, som følge af langvarig computerbrug. Funktioner, der belaster øjnene mindre:

• Refleksfri skærm: Den refleksfrie belægning reducerer irriterende og distraherende refleksioner, der gør øjnene trætte.
• Flimmerfri teknologi: Den flimmerfri teknologi er designet til at regulere lysstyrken og reducere flimmer, så skærmen bliver mere behagelig at kikke på.
• LavtBlå-funktion: Blåt lys kan belaste øjnene. LavtBlå-funktionen giver dig mulighed for at indstille forskellige blå lysfilterniveauer til forskellige arbejdssituationer.
• EasyRead-funktion: EasyRead-funktionen giver en papirlignende læseoplevelse, när du læser lange dokumenter.

Følg disse anbefalinger til opsætning af din arbejdsstation, for at belaste øjnene mindre og maksimere arbejdsproduktiviteten.

1. Juster ergonomien på dit skrivebord og din stol, så dine fødder er flade på jorden, du er en armlængde fra skærmen, du kan hvile dine hænder behageligt på tastaturet og musen og dine øjne er 5-7 cm (2-3 tommer) under skærmen øvre kant. Hvis du bruger bifokale eller progressiv linseglas, skal du indstille skærmens højde, så du ikke behøver at vippe hovedet for meget.
2. Vælg den passende skærmfunkion til dit arbejde, eller indstil lysstyrken og kontrasten efter eget ønske.
3. Sørg for, at skærmen ikke reflektere lys eller vinduer i dine øjne fra denne position. Juster belysningen i miljøet, så området bag skærmen passer med skærmens lysstyrke, når der vises et tomt dokument. Undgå lysstofrør og overflader, der reflekterer lys.
4. Udarbejd gode arbejdsvaner: En kort pause på 5-10 minutter hver time kan være mere effektiv til at reducere belastningen af øjnene, end 15 minutters pauser hver 2. time. Blink bevidst med øjnene, mens du arbejder.
5. Lav øjenøvelser: Kik på genstande i forskellige afstande. Luk øjnene og rul dem forsigtigt i en cirkel. Stræk din hals forsigtigt, ved langsomt at vippe dit hoved fremad, bagud og fra side til side.
