BRUGSANVISNING LD88WMM66 SIEMENS

installationsanvisningar

no

Bruksanvisning og

installationsvejledning

Felbelastar du designelementen, så kan de gå av.

15 Monteringsanvisning

15.6 Anvisningar om evakueringen

sv Monteringsanvisning

Følg sikkerhetsanvisningene nedenfor.

1.1 Generelle merknader

Her finner du generell informasjon om denne veiledningen.

Barn må ikke få leke med apparatet.

En vaskemaskin med skader eller en strømledning med skader er farlig.

▶ Bruk aldri apparatet hvis det har skader.
- Dra aldri i strømledningen när du skal koble vaskemaskinen fra strømnettet. Dra alltid i pluggen på strømledningen.
Hvis vaskemaskinen eller strømledningen er skadet, må du dra ut støpselet eller slå av sikringen i sikringsskapet umiddelbart.

- Utluftingskanalen må være montert ut fra apparatet med minst 1° helning.

- Det kommer et lydsignal när den valgte innstillingen er lagret.

7.13 Tilbakestille metningsindikator

√ Apparatet er koblet til platetoppen när LED-lampen for Home Connect ikke lenger blinker, men lyser konstant.

1. Åpne Home Connect-appen og skann den følgende QR-koden.

Herved erklærer BSH Hausgeräte GmbH at apparatet med Home Connect-funksjonalitet er i samsvar med grunnleggende krav og øvrige bestemmelser i direktiv 2014/53/EU.

Du finner produktnummeret (E-Nr.) og produksjons-nummeret (FD) på apparatets typeskilt. Typeskiltet finner du på ventilatorboksen.

Her får du vite hvordan du korrekt kvitter deg med gamle apparater.

14.1 Avfallsbehandling av gammelt apparat

15 Monteringsanvisning

Følg sikkerhetsinstruksene når du monterer apparatet.

- Strømkabelen må ikke knekkes eller komme i klem.

En vaskemaskin med skader eller en strømledning med skader er farlig.

Det må være mulig å koble apparatet fra strømnettet til enhver tid. Apparatet må bare kobles til en forskriftsmessig montert, jordet stikkontakt.

Strømkabelen må ikke knekkes eller komme i klem.
■ "Tilkoblingsdata står på typetypeskiltet." → Side 30
■ Strømledningen er ca. 1,30 m lang.
■ Dette apparatet tilsvarer EU-bestemmelsene om fjerning av radiostøy.
■ Apparatet er i beskyttelsesklasse 1. Derfor må det kun kobles til en jordet stikkontakt.
- Ikke koble apparatet til strømmen under monteringen.
- Påse at monteringen ikke går ut over berøringsbeskyttelsen.

For at ikke apparatet skal tape ytelse, må du ikke montere overskap over det og du må overholde følgende avstander:

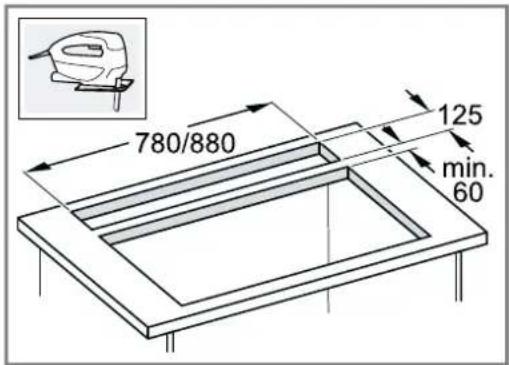

Det må være 90° vinkel på snittflaten i forhold til benkeplaten.

1 Sikkerhed.... 55
2 Forhindring af materielle skader.... 57
3 Miljøbeskyttelse og besparelse.... 58
4 Driftstyper.... 58
5 Lær apparatet at kende.... 59
6 Inden den første ibrugtagning.... 59
7 Generel betjening.... 59
8 Emhættestyring fra kogesektion.... 61
9 Home Connect 61
10 Rengøring og pleje.... 63
11 Afhjælpning af fejl.... 65
12 Kundeservice 66
13 Tilbehør 66
14 Bortskaffelse 67

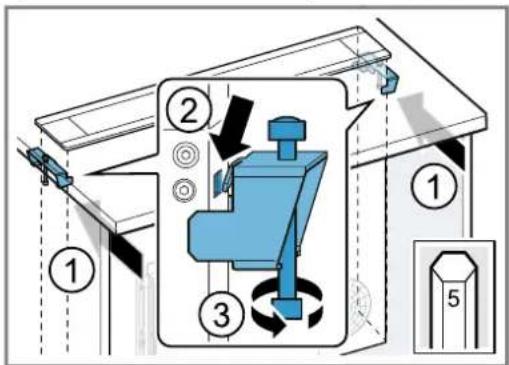

15 MONTAGEVEJLEDNING.... 67
15.3 Sikker montage 67

1 Sikkerhed

Overhold følgende sikkerhedsanvisninger.

1.1 Generelle henvisninger

Her findes generelle informationer om denne vejledning.

■ Læs denne vejledning omhyggeligt igen- nem.
- Denne vejledning retter sig til apparatets montør og bruger.
■ Overhold sikkerhedsanvisningerne og advarselshenvisningerne.
- Opbevar vejledningen og produktinformationerne til senere brug, og giv dem videre til en senere ejer.
- Tilslut ikke apparatet i tilfælde af en transportskade.

1.2 Bestemmelsesmæssig brug

For at kunne anvende apparatet sikkert og korrekt skal anvisningerne om anvendelse i henhold til formål overholdes.

Dette apparat er kun beregnet til indbygning.

Overhold den specielle monteringsvejledning. Sikkerheden under brugen er kun sikret, hvis apparatet er blevet monteret korrekt iht. montagevejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Anvend kun apparatet:

■ Iht. denne Brugs- og montagevejledning.
■ til at bortsuge mados.
■ i privat husholdning og i lukkede rum i huslige omgivelser.
- Op til en højde på maksimalt 4000 m over havets overflade.

Anvend ikke apparatet:

■ med et eksternt tidsur.

1.3 Begrænsning af brugerkreds

Undgå risici for børn og personer i risikogrupper.

Dette apparat kan bruges af børn, der er fyldt 8 år, samt af personer med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller viden, hvis de overvåges eller er blevet instrueret i en sikker brug af apparatet og har forstået de farer, der kan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet til leg.

Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er fyldt 15 år eller mere og overvåges.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

1.4 Sikker anvendelse

Overhold disse sikkerhedsanvisninger under brugen af apparatet.

- Anvend ikke apparatet i kombination med gaskogesektioner.

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Børn kan indände eller sluge smådele og dermed blive kvalt.

• Opbevar smådele utilgængeligt for børn.
  ▶ Lad ikke børn lege med smådele.

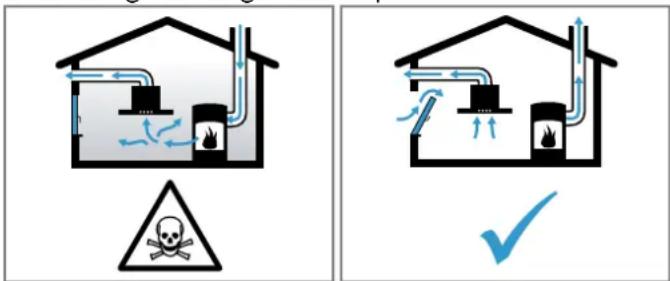

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gen- nemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrum- met og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en em- hætte er tændt, suges der rumluft ud af køk- kenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræks- skakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.

Fedtaflejringerne i fedtfiltrene kan blive an- tændt.

• Anvend aldrig apparatet uden fedtfilter.
• Rengør fedtfiltrene med regelmæssige mellemrum.
  Der må aldrig arbejdes med åben ild i nærheden af apparatet (f.eks. flambering).
• Apparatet må kun installeres i nærheden af en varmekilde med åben ild til fast brændsel (f.eks. træ eller kul), hvis den pågældende varmekilde har en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

Varm olie eller fedt antændes hurtigt.

• Hold altid øje med varm olie og fedt.
  ▶ Forsøg aldrig at slukke brændende olie eller fedt med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.

⚠ ADVARSEL – Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen.

▶ Rør aldrig ved de varme dele.
▶ Hold børn på sikker afstand.

Apparat bliver meget varmt under brugen.

▶ Lad apparatet køle af inden rengøringen.

⚠ ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

Genstande, som er placeret oven på apparatet, kan falde ned.

▶ Stil ikke genstande oven på apparatet. Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

Lyset fra LED-lamper er meget skarpt og kan forårsage øjenskader (risikogruppe 1).

Se aldrig direkte ind i en tændt LED-lampe længere end 100 sekunder.

Der er forøget fare for tilskadekomst under rengøringen af apparatet, hvis det bliver betjent af en anden person via Home Connect app.

- Afbryd apparatets forbindelse til Home Connect app inden rengøring.

⚠ ADVARSEL – Fare for elektrisk stød!

Brug af apparatet uden jording er farligt.

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes

hos kundeservice.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.

▶ "Kontakt kundeservice." → Side 166
- Kun særligt uddannet fagpersonale må udføre reparationer på apparatet.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af uddannet fagpersonale.

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

Indtrængende væske kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet, hvis der løber en større mængde væske ind i apparatet.
  → "Funktionsfejl", Side 65

⚠ ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

2 Forhindring af materielle skader

Overhold disse henvisninger for at undgå tingskader på apparatet, tilbehør eller køkkenredskaber.

BEMÆRK!

Kondensvand kan medføre korrosionsskader.

- Tænd for apparatet under madlavning for at undgå kondensvanddannelse.

Hvis der trænger vand ind i betjeningselementerne, kan der opstå skader.

- Betjeningselementer må aldrig rengøres med en våd klud.

Forkert rengøring beskadiger overfladen.

▶ Følg anvisningerne om rengøring.
Der må ikke anvendes aggressive eller skurende rengøringsmidler.
▶ Overflader af rustfrit stål må kun rengøres i slibningens retning.

- Rengør aldrig betjeningselementer med et rengøringsmiddel til rustfrit stål. Kondensvand fra aftrækskanalen kan beskadige apparatet.

- Aftrækskanalen skal have et fald fra apparatet på mindst 1°.

Hvis designer-elementer belastes forkert, kan de knække af.

- Træk ikke i designer-elementerne.

▶ Hæng ikke genstande på designer-elementerne.

Beskadigelse af overflade, hvis beskyttelsesfolie ikke fjernes.

- Træk beskyttelsesfolien af alle komponenter i apparatet, inden det bruges første gang.

Genstande, som er placeret oven på apparatet, kan be- skadige apparatet, när det bevæges ud.

- Stil ikke genstande oven på apparatet.

Det er især vigtigt at sørge for, at der ikke står genstande oven på apparatet, når det fjernbetjenes via Home Connect app.

Skån miljøet ved at bruge apparatet ressourceskånsomt, og bortskaf genanvendelige materialer korrekt.

3.1 Bortskaffelse af emballage

Alt emballagemateriale er miljøvenligt og egnet til genbrug.

Bortskaf de enkelte dele adskilt efter art. Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

3.2 Energibesparelse

Overholdes disse henvisninger, forbruger dit apparat mindre strøm.

Bemærk:

For dette apparatet er der blevet målt en energiforbrugsværdi iht. EN 61591, forordning (EU) nr. 66/2014 og delegeret forordning (EU) nr. 65/2014:

■ Målingerne blev foretaget i apparatets leveringstilstand.
■ Apparatet har ikke en kogesektionsbelysning.
■ Under målingen af den fluiddynamiske effektivitet var rumbelysningen med lysfarve rød indstillet på maksimal lysstyrke.

Når funktionen Guided Air anvendes, kan de angivne værdier og forbrugsværdierne afvige.

Udluft rummet tilstrækkeligt under madlavningen.

- Apparatet arbejder mere effektivt og med lavere driftsstøj.

Tilpas ventilationstrinnet efter madlavningsdampens intensitet.

- Et lavere ventilationstrin betyder et lavere energiforbrug.

Brug kun det intensive trin, när det er nødvendigt.

Vælg et højere ventilationstrin ved intensiv dampudvikling fra madlavningen i god tid.

■ Dermed fordeler lugten sig mindre i rummet.

Sluk for apparatet, når der ikke længere er brug for det.

■ Apparatet forbruger ingen energi.

Sluk for belysningen, när der ikke længere er brug for den.

■ Belysningen forbruger ingen energi.

Rens eller udskift filtrene med de foreskrevne intervaler.

■ Filtrenes effektivitet bevares.

Apparatet kan både anvendes med aftræksluft og med recirkulationsdrift.

"Filterindikatoren skal indstilles svarende til den valgte driftstype og de anvendte filtre." → Side [60

4.1 Ventilationsdrift

Den indsugede luft renses i fedtfilteret og ledes ud i det fri gennem et rørsystem.

Luften må ikke bortledes gennem en skorsten, der bliver anvendt til afledning af røggasser fra apparater, der forbrænder gas eller andre brændstoffer (dette gælder ikke for apparater med recirkulationsdrift).

■ Hvis aftræksluften ledes ind i en nedlagt skorsten til røggas, skal installationen godkendes af den ansvarshavende skorstensfejermester.
■ Hvis udsugningsluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

4.2 Recirkulationsdrift

Den indsugede luft renses i fedtfiltrene og et lugtabsorberende filter ledes tilbage i rummet igen.

For at binde lugten skal der være monteret et lugtabsorberende filter ved recirkulationsdrift. Der er flere oplysninger om de forskellige funktioner i recirkulationsdrift i vores katalog eller hos forhandleren. Det nødvendige tilbehør fås hos forhandleren, hos kundeservice eller i online-shoppen.

5 Lær apparatet at kende

Lær apparatets enkeltdele at kende.

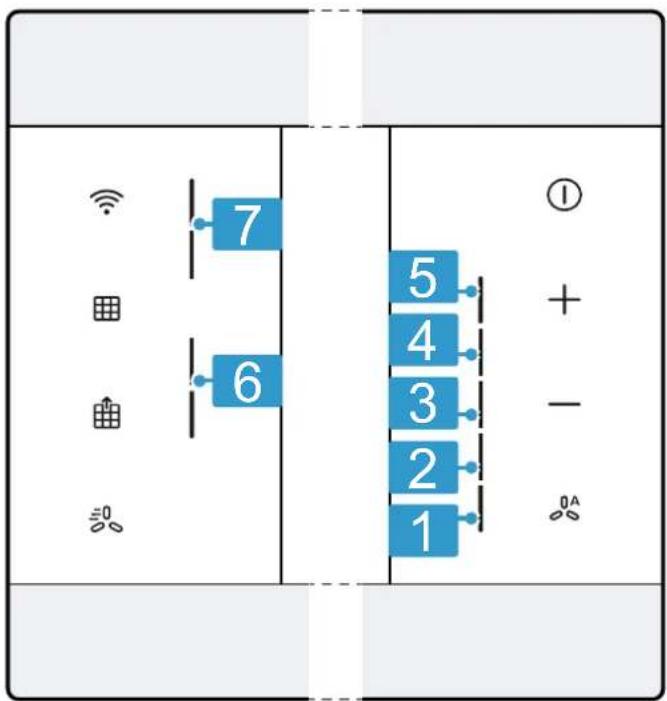

5.1 Betjeningselementer

Via betjeningselementerne indstilles alle apparatets funktioner, og du informeres om driftstilstanden.

1	Ventilationstrin 1
2	Ventilationstrin 2
3	Ventilationstrin 3
4	Intensivt trin 1
5	Intensivt trin 2
6	Filterindikator, lugtfilter ^1
7	Filterindikator, fedtfilter
^1 Afhængigt af apparatets udstyr
^1	Tænde eller slukke for apparat
+	Forøge ventilationstrin
-	Reducere ventilationstrin
^OA	Aktivering eller deaktivering af automatisk drift ^1
	Home Connect
	Nulstille filterindikator

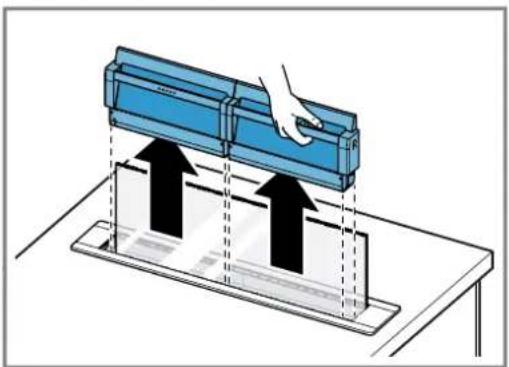

	Isætning / udtagning af fedtfilter / lugtfilter ^1
	Aktivere eller deaktivere Guided Air
^1 Afhængigt af apparatets udstyr

6 Inden den første ibrugtagning

Foretag indstillingerne for den første ibrugtagning. Rengør apparatet og tilbehøret.

6.1 Indstille driftstype

Som standard er apparatet indstillet til aftræksdrift. For at kunne anvende recirkulationsdrift skal driftstypen indstilles.

Bemærk: For at kunne anvende recirkulationsdrift kræves der yderligere tilbehør.

Krav: Apparatet er slukket.

▶ Eller vent i ca. 10 sekunder, indtil indstillingen gemmes automatisk.
Tryk på Ⓐor at afbryde indstillingen.
Der lyder et signal, när den valgte indstilling er gemt.

7 Generel betjening

Her findes de vigtigste oplysninger om betjening af apparatet.

7.1 Tænde apparatet

▶ Tænd for apparatet med ①
√ Apparatet starter på ventilationstrin 2.
√ Ambient Light tændes automatisk.

7.2 Slukke apparatet

▶ Tryk på ①

√ Ventilatorefterløbet starter ved ventilatortrin 1.
√ Ambient Light er fortsat tændt i ca. 10 minutter.
√ Glasruden forbliver halvvejs ude.
√ Apparatet slukker automatisk efter ca. 10 minutter.
√ Glasruden bevæger sig nedad, og apparatet lukkes.

7.3 Indstille ventilatortrin

▶ Tryk på +eller .—

7.4 Aktivere intensivt trin

Hvis der udvikles særlig kraftig lugt eller meget damp fra madlavningen, kan det intensive trin anvendes.

1. Tryk gentagne gange på +til LED 4 for Intensivt trin 1 lyser i LED-displayet.
2. Tryk gentagne gange på +til LED 5 for Intensivt trin 2 lyser i LED-displayet.
   √ Efter ca. 6 minutter skifter apparatet automatisk ned til ventilationstrin 3.

7.5 Slukke Intensivt trin

- Tryk på —for at indstille et andet ventilationstrin.

7.6 Aktivere ventilatorefterløb

Ved ventilatorefterløb fortsætter apparatet driften et stykke tid, og slukkes derefter automatisk.

Bemærk: Der findes flere indstillinger i Home Connect app'en.

Krav: Apparatet er tændt.

▶ Tryk på ①

√ Ventilatorefterløbet starter ved ventilatortrin 1.
√ Ambient Light er fortsat tændt i ca. 10 minutter.
√ Glasruden forbliver halvvejs ude.
√ Apparatet slukker automatisk efter ca. 10 minutter.
√ Glasruden bevæger sig nedad, og apparatet lukkes.

7.7 Aktivere automatisk drift ^1

Det optimale ventilatortrin bliver automatisk indstillet ved hjælp af en sensor.

Krav: Apparatet er tændt.

▶ Tryk på 0A

Bemærk: I automatisk drift er funktionen Guided Air altid aktiveret.

7.8 Deaktivere automatisk drift ^1

▶ Tryk på
√ Apparatet starter på ventilationstrin 2.
- Ventilationen slukkes automatisk, när sensoren ikke længere registrerer en ændring i luftkvaliteten i rummet.
√ Varigheden af automatisk drift er maksimalt 4 timer.

Bemærk: Der findes flere indstillinger i Home Connect app'en.

7.9 Intervalventilation

Ved intervalventilation tændes og slukkes ventilationen i det valgte tidsrum på det valgte trin.

Bemærk: Denne funktion er kun tilgængelig i Home Connect app.

Når intervalventilationen er aktiveret, blinker LED 1.

7.10 Sensorstyring ^1

I automatisk drift registrerer en sensor i apparatet intensiteten af koge- og stegelugt. Afhængigt af den indstillede sensor-følsomhed bliver det optimale ventilationstrin automatisk aktiveret.

Hvis sensorstyringen reagerer for langsomt eller for hurtigt, kan indstillingen af sensorens følsomhed ændres.

■ Fabriksindstilling: Ventilationstrin 3
■ Laveste indstilling: Ventilationstrin 1
■ Højeste indstilling: Ventilationstrin 5

7.11 Indstille sensorstyring ^1

Krav: Apparatet er tændt.

1. Tryk vedvarende på ①og j°ca. 3 sekunder.
2. Tryk på teller for at ændre indstillingen.
3. Tryk på Ⓐfor at gemme indstillingen. Eller vent i ca. 5 sekunder, indtil indstillingen gemmes automatisk.

Der lyder et signal, när den valgte indstilling er gemt.

7.12 Indstille filterindikator

Filterindikatoren skal indstilles afhængigt af det anvendte filter.

Krav: Apparatet er slukket.

1. Tryk vedvarende på ① ca. 3 sekunder.

2. Tryk på 1/ till LED 2 lyser i LED-indikatoren for at indstille recirkulationsdrift (CleanAir standard recirkulationssæt eller CleanAir Plus recirkulationssæt).

3. Tryk på +, til LED 3 lyser i LED-indikatoren for at indstille recirkulationsdrift (regenererbart filter).

4. Tryk på 1, til LED 1 i LED-indikatoren lyser, for at omstille den elektroniske styring til drift uden recirkulationsfilter.

5. Tryk på Ⓐfor at gemme indstillingen.

Eller vent i ca. 5 sekunder, indtil indstillingen gemmes automatisk.

Der lyder et signal, når den valgte indstilling er gemt.

7.13 Nulstille filterindikator

Efter rensning af fedtfiltret eller udskiftning af lugtfiltret skal filterindikatoren nulstilles.

Krav

• Når apparatet er blevet slukket, blinker de øverste to LED'er i den venstre del af betjeningsfeltet for filterindikatoren for fedtfiltret og / eller de nederste to LED'er for filterindikatoren for lugtfiltret.
  ■ Der lyder et gentaget signal.
  ▶ Tryk på 📋
  √ Filterindikatoren bliver nulstillet.

7.14 Aktivering af Ambient Light

Ambient Light kan aktiveres på apparatet uafhængigt af ventilationen.

Bemærkninger

■ Ambient Light kan aktiveres eller deaktiveres i Home Connect app.
■ Der findes flere farver i Home Connect app'en.

Krav: Ventilationstrin 1 er aktiveret.

▶ Tryk på —
√ Ambient Light forbliver aktiveret.
√ Ventilationen slukkes.
√ Glasruden forbliver oppe.

7.15 Aktivere Guided Air

Med funktionen Guided Air bliver emmen fra madlavningen ført, så apparatet kan opfange og suge den bort optimalt. Udsugningen af emmen fra madlavningen bliver især forbedret ved de forreste kogezoner.

Bemærk: Som standard er denne funktion deaktiveret.

▶ Tryk på

8 Emhættestyring fra kogesektion

Apparatet kan forbindes med en egnet kogesektion, således at dets funktioner kan styres via kogesektionen.

Hvis begge apparater har Home Connect funktionalitet, er det letteste at forbinde begge apparater i Home Connect app. Forbind hertil begge apparater med Home Connect, og følg anvisningerne i app'en.

Alternativt er der følgende muligheder for at forbinde apparaterne:

■ Forbinde apparater direkte med hinanden.
■ Forbinde apparaterne via WLAN-hjemmenetværket.

Bemærk: Overhold sikkerhedsanvisningerne i brugsanvisning for apparatet, og sørg for, at disse også overholdes, når apparatet betjenes med emhættestyringen via kogesektionen.

Tip Betjening direkte på apparatet har altid forrang. Under denne betjening er det ikke muligt at betjene apparatet via emhættestyringen i kogesektionen.

8.1 Direkte forbindelse

Krav

■ Apparatet er slukket.
- Nulstil alle eksisterende forbindelser til hjemmenetværket eller til andre apparater. Hvis apparatet forbindes direkte med kogesektionen, kan den ikke forbindes med hjemmenetværket, og Home Connect kan ikke benyttes.

1. Bemærk: Følg anvisningerne i kapitlet "Emhættestyring fra kogesektion" i kogesektionens brugsanvisning.
   Tænd for kogesektionen, og vælg søgemodus.
2. Tryk vedvarende på tasten 📋 til LED'en for Home Connect blinker i LED-displayet.

√ Når LED'en for Home Connect ikke mere blinker, men lyser vedvarende, er apparatet forbundet med kogesektionen.

8.2 Forbindelse via hjemmenetværk

1. Følg anvisningerne i eller.
2. Opret forbindelse med kogesektionen via Home Connect app, så snart apparatet er forbundet med hjemmenetværket.
3. Følg anvisningerne på den mobile enhed.

9 Home Connect

Apparatet er netværksegnet. Forbind apparatet med en mobil slutenhed for at betjene funktioner via Home Connect-appen, tilpasse grundindstillinger eller overvåge den aktuelle driftstilstand.

Home Connect-tjenesterne er ikke tilgængelige i alle lande. Home Connect-funktionens tilgængelighed afhænger af, om Home Connect-tjenesterne er tilgængelige i det pågældende land. Der findes oplysninger om dette på: www.home-connect.com.

Home Connect-app viser vej gennem hele tilmeldingsprocessen. Følg anvisningerne i Home Connect-app for at foretage indstillingerne.

Tips

■ Overhold anvisningerne i den medfølgende dokumentation fra Home Connect.

■ Overhold også anvisningerne i Home Connect-app.

Bemærkninger

■ Overhold sikkerhedsanvisningerne i denne brugsvejledning, og sørg for, at de også overholdes, när apparatet betjenes via Home Connect-app. → "Sikkerhed", Side 55
■ Betjening direkte på apparatet har altid forrang. Under denne betjening er det ikke muligt at betjene maskinen via Home Connect-appen.
- Når apparatet er standby i netværket, bruger det maks. 2 W.
■ "Hvis forbindelsen til netværket kræver apparatets MAC adresse, er den angivet ved siden af typeskiltet." → Side 66

9.1 Opsætning af Home Connect

Krav

• Apparatet skal være tilsluttet strømforsyningsnettet og være tændt.
  ■ Der skal forefindes en smartphone med den aktuelle version af iOS- eller Android-styresystemet.
  ■ Smartphone og apparat skal befinde sig indenfor rækkevidden af hjemmenetværkets WLAN-signal.

• Download Home Connect app.

1. Følg anvisningerne i Home Connect-app.

9.2 Nulstille forbindelse

Nulstil de gemte forbindelser til hjemmenetværket og til Home Connect ved at trykke vedvarende på og 50 ca. 3 sekunder.

9.3 Softwareopdatering

Med funktionen Softwareopdatering bliver apparatets software opdateret, f.eks. optimering, fejlafhjælpning, sikkerhedsrelevante opdateringer.

Forudsætning for dette er, at du er registreret Home Connect-bruger, har installeret appen på en mobil slutenhed og er forbundet med Home Connect-serveren.

Så snart en softwareopdatering er tilgængelig, bliver du informeret via Home Connect-appen og kan starte softwareopdateringen via appen. Efter en korrekt download kan installationen også startes via Home Connectappen i det lokale netværk. Der kommer en meddel-else via Home Connect-appen, når installationen er udført korrekt.

Bemærkninger

• Apparatet kan fortsat benyttes under download. Afhængigt af personlige indstillinger i appen kan en softwareopdatering også downloads automatisk.
• Hvis der er tale om en sikkerhedsrelevant opdatering, anbefales det at udføre installationen hurtigst muligt.

9.4 Databeskyttelse

Læs henvisningerne om databeskyttelse.

Første gang apparatet forbindes med et hjemmenetværk, der er forbundet med internettet, sender apparatet følgende datakategorier til Home Connect-serveren (førstegangsregistrering):

■ Entydig apparat-ID (bestående af apparatets koder samt MAC-adressen for det indbyggede Wi-Fi-kommunikationsmodul).
■ Wi-Fi-kommunikationsmodules sikkerhedscertifikat (til informationsteknisk afsikring af forbindelsen).
■ Husholdningsapparatets aktuelle softwareversion og hardwareversion.
■ Status for en eventuel forinden udført gendannelse til fabriksindstillinger.

Denne førstegangsregistrering forbereder brugen af Home Connect-funktionaliteterne og er først nødvendig på det tidspunkt, hvor Home Connect-funktionaliteterne skal bruges første gang.

Bemærk: Vær opmærksom på, at Home Connect-funktionaliteterne kun kan anvendes i forbindelse med Home Connect-appen. Der kan fremhentes oplysninger om databeskyttelse i Home Connect-appen.

9.5 Overensstemmelseserklæring

Hermed erklærer BSH Hausgeräte GmbH, at dette apparat med Home Connect-funktionalitet er i overensstemmelse med de grundlæggende krav og øvrige gældende bestemmelser i direktivet 2014/53/EU. På internettet findes en udførlig RED-overensstemmelseserklæring på det aktuelle apparats produktside under de ekstra dokumenter på adressen www.siemens-home.bsh-group.com.

2,4 GHz bänd: Maks. 100 mW

5 GHz bänd: Maks. 100 mW

	BE BG CZ DK DE EE IE EL
	ES FR HR IT CY LV LT LU
	HU MT NL AT PL PT RO SI
	SK FI SE UK NO CH TR
5 GHz WLAN (Wi-Fi): Kun til indendørs brug.

10 Rengøring og pleje

Rengør og plej maskinen omhyggeligt, så maskinen forbliver funktionsdygtig længe.

Uegnede rengøringsmidler kan beskadige apparatets overflader.

Der må ikke anvendes stærke eller skurende rengøringsmidler.
- Brug ikke rengøringsmidler med højt indhold af alkohol.
- Brug ikke hårde skuresvampe eller rengøringssvampe.
- Brug ikke specialrengøringsmidler til varm rengøring.
Anvend kun glasrengøringsmidler, glasskraber eller plejemidler til rustfrit stål, hvis de er anbefalet til rengøring af den pågældende del i rengøringsvejledningen.
- Vask nye rengøringssvampe grundigt ud inden brug.

10.2 Rengøring af apparat

Rengør apparatet som foreskrevet, så de forskellige dele og overflader ikke bliver beskadiget ved forkert rengøring eller brug af uegnede rengøringsmidler.

ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

⚠ ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at ren-gøre apparatet.

⚠️ ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen.

- Lad apparatet køle af inden rengøringen.

ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan have skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

1. Følg anvisningerne om rengøringsmidlerne.

2. Rengør afhængigt af den pågældende overflade på følgende måde:

3. Rengør rustfrit stål i slibningens retning med en svampeklud og varmt opvaskevand.

4. Rengør lakerede overflader med en svampeklud og varmt opvaskevand.
5. Rengør aluminium med en blød klud og et ren-gøringsmiddel til glas.
6. Rengør kunststof med en blød klud og et rengø- ringsmiddel til glas.

7. Rengør glas med en blød klud og et rengøringsmiddel til glas.

8. Tør efter med en blød klud.

9. Påfør et plejemiddel til rustfrit stål i et ganske tyndt lag med en blød klud på overflader af rustfrit stål. Egnede plejemidler til rustfrit stål fås hos kundeservice eller i online-shoppen.

10.3 Rengøring af betjeningselementer

ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan medføre et elektrisk stød.

- Brug ikke meget våde rengøringssvampe.

1. Følg anvisningerne om rengøringsmidlerne.
2. Brug en fugtig rengøringssvamp og varmt opvaskevand til rengøring.
3. Tør efter med en blød klud.

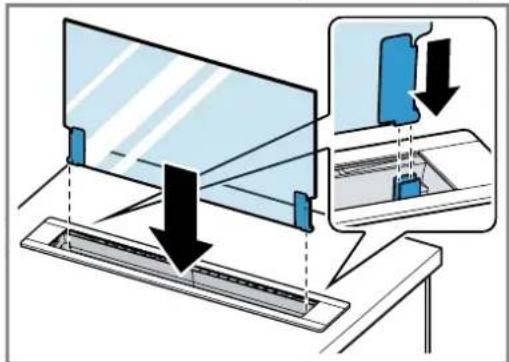

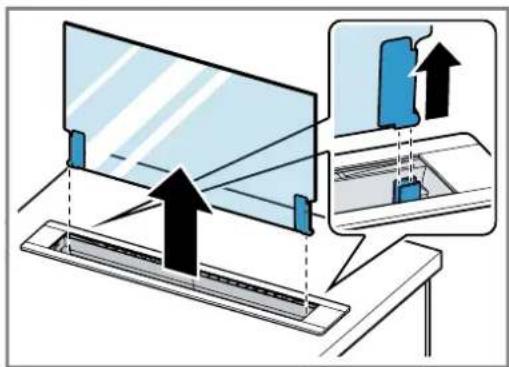

10.4 Rengøring af glasrude

1. Tag forsigtigt glasruden af.

1. Følg anvisningerne om rengøringsmidlerne.
2. Rengør med en blød klud og et rengøringsmiddel til glas.

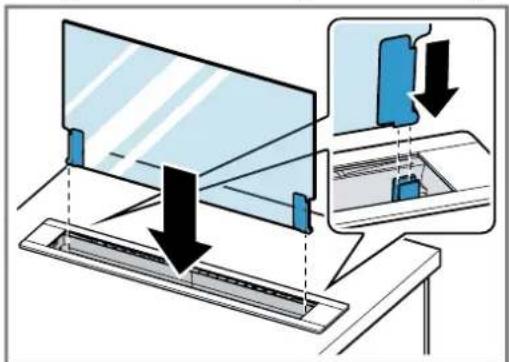

3. Sæt glasruden ind i føringerne til anslag.

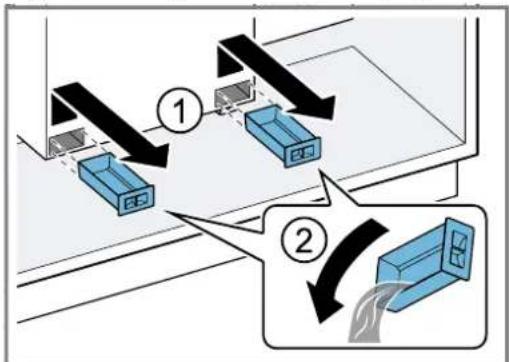

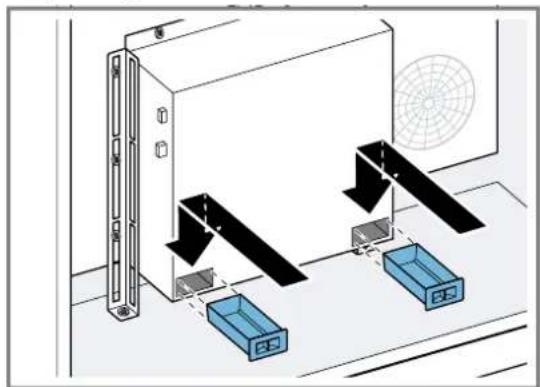

10.5 Rengøring af opsamlingsbeholder

Der kan trænge vand ind i apparatet under madlavning eller rengøring. Opsamlingsbeholderen er beregnet til opsamling af denne væske.

1. Tag opsamlingsbeholderen ud ①og tøm den .②

1. Følg anvisningerne om rengøringsmidlerne.
2. Rengør opsamlingsbeholderen, og sæt den på plads igen.

1. Tryk på
   √ Glasruden bevæger sig halvvejs op, og fedtfilterkassetterne bliver transporteret opad.
2. Tag fedtfilterkassetterne ud.

Fedtfiltrene må ikke bøjes, fordi dette kan beskadi- ge dem.

10.7 Manuel rengøring af fedtfiltre

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontering af fedtfilter", Side 164

1. Følg anvisningerne om rengøringsmidlerne.
2. Læg fedtfiltrene i blød i varmt opvaskevand. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.
3. Rengør fedtfiltrene med en børste.
4. Skyl fedtfiltrene grundigt.
5. Lad fedtfiltrene dryppe af.

10.8 Rengøring af fedtfiltre i opvaskemaskine

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

BEMAERK!

Fedtfiltre kan blive beskadiget, hvis de bliver klemt. ▶ Fedtfiltrene må ikke blive klemt.

Bemærk: Ved rengøring af fedtfiltre i opvaskemaskine kan der opstå lette misfarvninger. Misfarvningerne har ingen indflydelse på fedtfiltrenes funktion.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontering af fedtfilter", Side 164

1. Følg anvisningerne om rengøringsmidlerne.
2. Placer fedtfiltre løst i opvaskemaskinen. Meget snavsede fedtfiltre må ikke vaskes sammen med service. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.
3. Start opvaskemaskinen. Vælg en temperatur på maksimalt 70 °C.
4. Lad fedtfiltrene dryppe af.

10.9 Rengøring af fedtfilterkassette

Krav: Fedtfiltrene er afmonteret.

→ "Afmontering af fedtfilter", Side 164

1. Rengør fedtfilterkassetten.
2. Følg anvisningerne om rengøringsmidlerne.

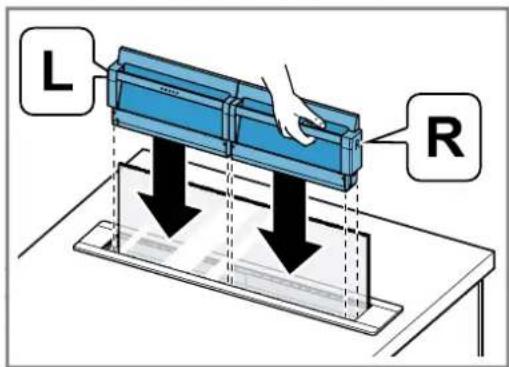

10.10 Montage af fedtfiltre

1. Tryk på

√ Glasruden bevæger sig halvvejs op, og fedtfilterkassetterne bliver transporteret opad.

2. Tag fedtfilterkassetterne ud.

1. Sæt fedtfiltrene på plads i fedtfilterkassetten. Fedtfiltrene må ikke bøjes, fordi dette kan beskadige dem.

4. Sæt fedtfilterkassetten på plads.

5. Tryk på 📋

1. Glasruden og filterkassetterne bevæger sig nedad.

√ Apparatets klap lukkes, og apparatet slukkes.

11 Afhjælpning af fejl

Mindre fejl ved apparatet kan afhjælpes selv. Læs oplysningerne om fejlafhjælpning, inden kundeservice kontaktes. Sådan undgås unødige omkostninger.

⚠ ADVARSEL – Fare for tilskadekomst!

• Kun uddannet fagpersonale må udføre reparationer på apparatet.
• Hvis apparatet er defekt, så kontakt kundeservice.

ADVARSEL – Fare for elektrisk stød!

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
• Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af uddannet fagpersonale.

11.1 Funktionsfejl

Fejl Årsag & Fejlsøgning

Apparatet virker ikke. Netledningens stik er ikke sat i kontakten.

► Tilslut apparatet til strømnettet.

Sikringen er defekt.

► Kontroller sikringen i sikringsskabet.

Strømforsyning er afbrudt.

► Kontroller, om rummets beslysning eller andre apparater i rummet fungerer.

Glasruden er ikke sat korrekt på plads.

► Sæt forsigtigt glasruden ind til anslag.

Der løber væske ind i apparatet.

► Træk netstikket ud, eller slå sikringen fra i sikringsskabet.

► "Tøm opsamlingsbeholderen, og fjern fedtfilterkassetterne." → Side 164

► Tør alle tilgængelige steder af.

► Lad apparatets klap stå åben, og tag det først i brug igen efter 48 timer.

► Sæt opsamlingsbeholderen og fedtfilterkassetterne på plads.

Apparatets klap lukkes ikke helt. Der er en genstand i klemme i apparatet.

► Afbryd strømforsyningen til apparatet.

► Åbn forsigtigt klappen, og fjern genstanden, der sidder i klemme.

► Luk forsigtigt apparatets klap.

► Tilslut apparatet til strømnettet.

Tastebelysningen fungerer ikke. Styreenheden er defekt.

► Kontakt kundeservice.→ "Kundeservice", Side 166

Fejl Årsag & Fejlsøgning

Belysningen fungerer ikke. Forskellige årsager er mulige.
	► Kontakt kundeservice.→ "Kundeservice", Side 166► Defekte LED-lamper må kun skiftes af producenten, dennes kundeservice eller af en autoriseret fagmand (el-installatør).
I det venstre betjeningspanel blinker de to øverste LED'er 7.	Fedtfiltrene er tilsmudsede.► → "Rengøring af fedtfiltre i opvaskemaskine", Side 164
I det venstre betjeningspanel blinker de to nederste LED'er 6.	Lugtfiltrene er tilsmudsede.► Udskift lugtfiltret.
Home Connect fungerer ikke korrekt.	Forskellige årsager er mulige.► Gå til www.home-connect.com.

12 Kundeservice

Kontakt kundeservice, hvis du har spørgsmål vedrørende anvendelse, ikke selv kan afhjælpe en fejl, eller apparatet skal repareres.

Mange problemer kan afhjælpes selv ved hjælp af oplysningerne om fejlafhjælpning i denne vejledning eller på vores hjemmeside. Kontakt vores kundeservice, hvis det ikke er tilfældet.

Vi finder altid en passende løsning og forsøger at undgå unødvendige teknikerbesøg.

Vi garanterer, at apparatet i tilfælde af en garantiydelse og efter udløb af producentgarantien bliver repareret med originale reservedele af uddannet kundeservice-personale.

Funktionsrelevante originale reservedele iht. den pågældende forordning om miljøvenligt design kan fås hos vores kundeservice i en periode på mindst 10 år fra apparatets markedsføring i Det Europæiske ∅konomiske Samarbejdsområde.

Bemærk: Anvendelse af kundeservice er gratis inden for rammerne af producentens garantibetingelser.

Der findes detaljerede oplysninger om garantiperiode og garantibetingelser for det aktuelle land hos vores kundeservice, den lokale forhandler og på vores hjemmeside.

Kontaktdata for kundeservice findes i vedlagte liste over kundeserviceafdelinger eller på vores hjemmeside.

Typeskiltet er afhængigt af model placeret:

indvendigt i apparatet (afmontér i den forbindelse fedtfiltrene).

■ på oversiden af apparatet.

Skriv dataene ned, så du hurtigt kan finde apparatets data og telefonnummeret til kundeservice.

13 Tilbehør

Anvend originalt tilbehør. Det er tilpasset til apparatet. Her findes en oversigt over tilbehør til apparatet og dets anvendelse.

Tilbehør Bestillingsnummer

Clean Air Plus lugtfilter 80 cm + 90 cm (til udskiftning)	LZ21WWB16
Clean Air Plus recirkulations-sæt 80 cm	LZ21WWI16
Clean Air Plus recirkulations-sæt 90 cm	LZ21WWI17
Long Life recirkulations-sæt 80 cm	Z21WWJ11
Long Life recirkulations-sæt 90 cm	LZ21WWJ12
Montagesæt til aftagelig ventilator	LZ21WWM11

Tilbehør Bestillingsnummer

Montagesæt til flugtende montage 80 cm	LZ28WWY12
Montagesæt til flugtende montage 90 cm	LZ29WWY12
Fladkanalstykke, lige 500 mm	HZ9VDSM1
Fladkanalstykke, lige 1000 mm	HZ9VDSM2
90° fladkanalbøjning, horisontal	HZ9VDSB1
90° fladkanalbøjning, vertikal	HZ9VDSB2
Adapterstykke, rundt/fladt	HZ9VDSI0
90° adapterstykke rundt/fladt	HZ9VDSI1
Forbindelsesmanchet Hz9VDSS1

14 Bortskaffelse

Læs her, hvordan udtjente apparater bortskaffes korrekt.

14.1 Bortskaffelse af udtjent apparat

Ved miljørigtig bortskaffelse kan værdifulde råstoffer genindvindes.

1. Træk nettilslutningsledningens netstik ud.
2. Skær nettislutningsledningen over.
3. Bortskaf apparatet miljørigtigt.

Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

15 Montagevejledning

Vær opmærksom på disse oplysninger ved montagen af apparatet.

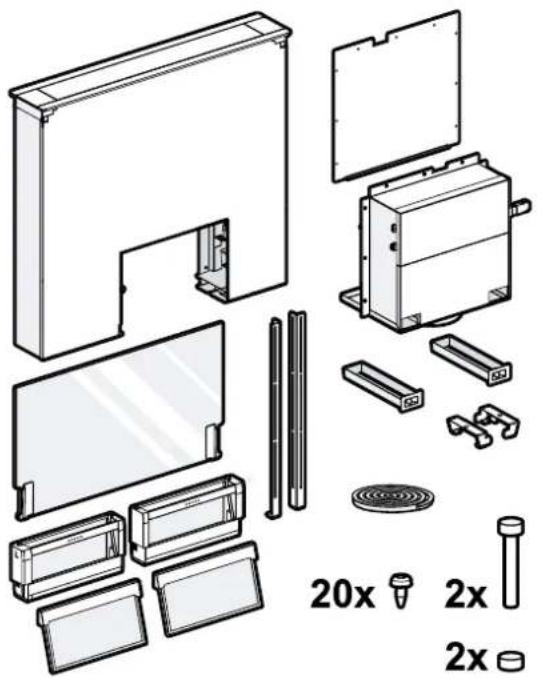

15.1 Leveringsomfang

Kontrollér alle dele for transportskader efter udpakningen, og om leveringen indeholder alle dele.

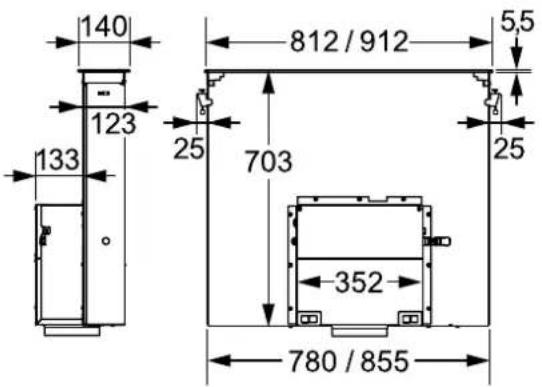

15.2 Apparatets mål

Her findes apparatets mål.

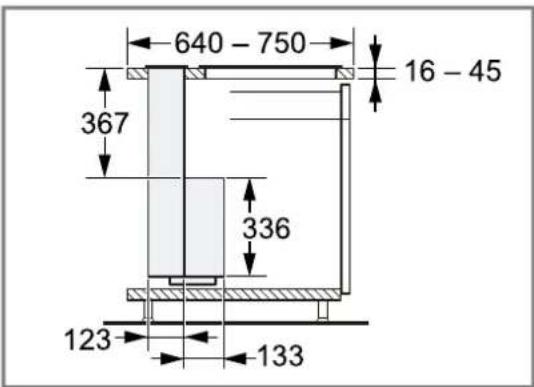

Vær opmærksom på indbygningsmøblets mål.

15.3 Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere)

henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.

ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Fedtaflejringer i fedtfiltret kan blive antændt.

▶ Overhold de foreskrevne sikkerhedsafstande for at undgå, at der sker en varmeophobning.

Fedtaflejringer i fedtfiltret kan blive antændt.

Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af apparatet.

- Apparatet må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

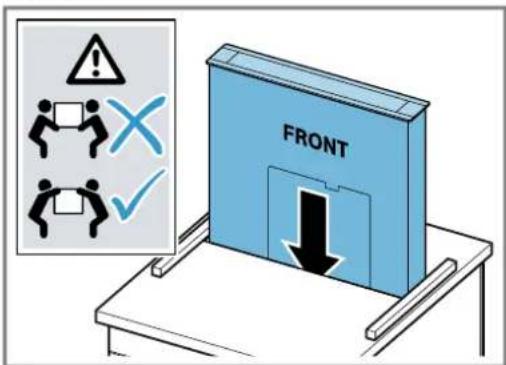

Der kræves 2 personer for at flytte apparatet.
- Anvend kun egnede hjælpemidler.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

- Anvend ikke apparatet i kombination med gaskogesektioner.

ADVARSEL – Fare for elektrisk stød!

Skarpkantede komponenter inde i apparatet kan beskadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettislutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettislutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
▶ "Kontakt kundeservice." → Side 166
- Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  ▶ Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af uddannet fagpersonale.

• Apparatet må kun tilsluttes og bruges iht. angivelserne på typeskiltet.
• Apparatet må kun tilsluttes et strømnet med vekselstrøm via en stikdåse med jord, der er installeret forskriftsmæssigt.
  Jordledningssystemet, der beskytter husets elinstallation, skal være installeret forskriftsmæssigt.
  ▶ Forsyn aldrig apparatet via en ekstern kontaktanordning, f.eks. tidsur eller fjernstyring.
  Når apparatet er monteret, skal nettilslutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
• Sørg for under opstilling af apparatet, at tilslutningsledningen ikke kommer i klemme eller bliver beskadiget.

Brug af apparatet uden jording er farligt.

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes

hos kundeservice.

15.4 Oplysninger om elektrisk tilslutning

For at kunne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholdes.

⚠️ ADVARSEL – Fare for elektrisk stød!

Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes en forskriftsmæssigt installeret sikkerhedsstikkontakt.

- Efter indbygningen af apparatet skal nettislutningsledningens netstik være frit tilgængeligt.

Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
- Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (Fl-afbryder) i strømforsyningskredsen til apparatet.

Skarpkantede komponenter inde i apparatet kan be- skadige tilslutningskablet.

• Tilslutningskablet må ikke knækkes eller komme i klemme.
  ■ "Tilslutningsdata findes på typeskiltet." → Side 166
  ■ Tilslutningskablet er ca. 1,30 m langt.
  ■ Dette apparat er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.
  ■ Apparatet opfylder beskyttelsesklasse 1 og må derfor kun anvendes med jordledningstilslutning.
  ■ Strømforsyningen til apparatet må ikke tilsluttes under montagen.
  ■ Det skal sikres, at indbygningen yder berøringsbeskyttelse.

15.5 Oplysninger om indbygningsforhold

■ Monter dette apparat i en bordplade.
■ Apparatet er ikke beregnet til brug i kombination med en gaskogesektion.
■ Følg den medfølgende installationsvejledning ved montage af ekstra tilbehør.

For at undgå at apparatets effekt forringes, må der ikke monteres overskabe ovenover apparatet, og følgende afstande skal overholdes:

■ Minimum 50 cm til en væg eller et tilstødende overskab på venstre og højre side af apparatet
■ Minimum 5 cm fra rammen til en væg
■ Minimum 2 cm fra indsugningsområdet Guided Air til en skabsvæg

15.6 Oplysninger om aftræksrørledning

Producenten af apparatet påtager sig ikke ansvar for mangler ved reklamationer, hvis årsag skyldes rørføringen.

■ Anvend et kort og så vidt muligt lige aftræksrør med så stor indvendig diameter som muligt.
■ Lange, aftræksrør med ru overflade, mange rørbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.
■ Der må ikke anvendes aftræksrør af brændbare materialer.
■ For at undgå kondensdannelse skal aftræksrøret installeres fra apparatet med et fald på 1°.

Bemærk: Der kan fås egnede aftrækskanaler hos vores kundeservice, forhandleren eller på vores hjemmeside.

Fladkanaler

Fladkanaler skal have et indvendigt tværsnit svarende til de runde rørs diameter:

■ En diameter på 150 mm svarer til ca. 177 cm².
■ En diameter på 120 mm svarer til ca. 113 cm².
■ Ved afvigende rørdiametre skal der indsættes tætningsstrimler.
■ Fladkanaler bør ikke have skarpe bøjninger.

Rundrør

Anvend runde rør med en indvendig diameter på 150 mm (anbefalet) og mindst 120 mm.

15.7 Generelle oplysninger

Følg disse generelle anvisninger ved installationen.

• Ved installationen skal de aktuelt gældende byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber overholdes.
• Ved afledning af aftræksluft skal myndighedernes og de lovgivningsmæssige forskrifter, f.eks. bygge-lovgivningen, overholdes.
  ■ Bredden af emhætten skal som minimum svare til kogesektionens bredde.
  ■ For at kunne opsuge madlavningsdampen optimalt skal apparatet monteres bag kogesektionen.
• For at kunne få uhindret adgang til ventilationskassen i tilfælde af service skal montagestedet være lettilgængeligt.
  ■ Apparatets overflader er sarte. Undgå beskadigelse under montagen.

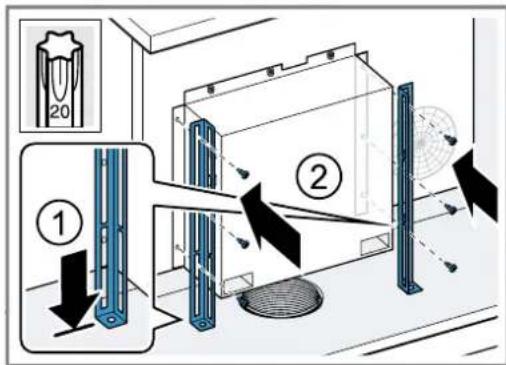

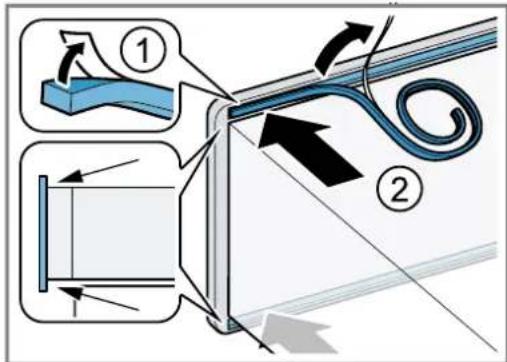

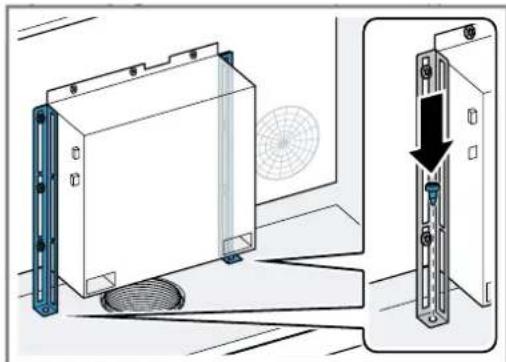

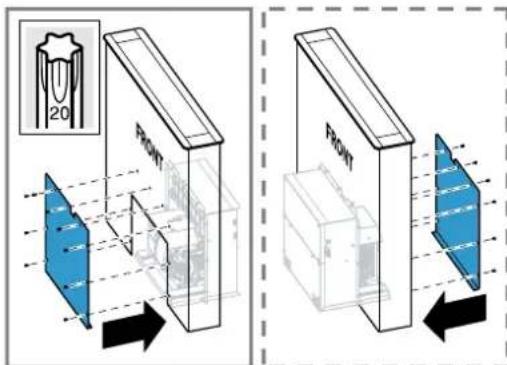

15.8 Montage

Kontrol af indbygningsskab

• Kontroller, at indbygningsskabet er vandret og tilstrækkelig bæredygtigt.
  Apparatet vejer maksimalt 40 kg.

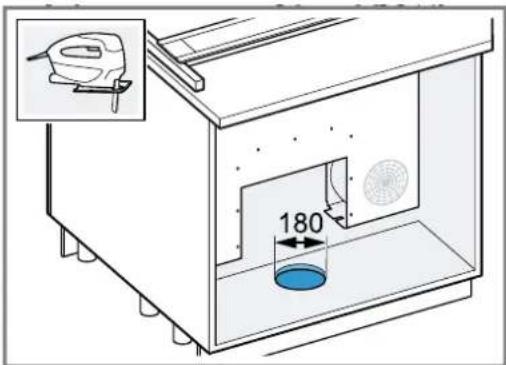

Forberedelse af indbygningsskab

Bemærk: For at indbygge kogesektionen flugtende kræves der ekstra tilbehør, som ikke er indeholdt i leveringen. Følg den medfølgende installationsvejledning for det ekstra tilbehør.

Krav: Skabet er egnet til indbygning.

1. Lav en udskæring i bordpladen svarende til montageforholdene.

Snitfladerne skal være vinkelrette (90°) i forhold til bordpladen.

1. Kontroller bordpladens bæreevne og stabilitet. Anvend varme- og fugtbestandigt forstærkningsmateriale til en eventuel underkonstruktion.
2. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.
3. Fjern spånerne.
4. Fjern afhængigt af de pågældende indbygningsforhold bagvæggen i indbygningsmøblet.

Forberede apparat

ADVARSEL – Fare for tilskadekomst!

Apparatet er tungt.

Der kræves 2 personer for at flytte apparatet.
- Anvend kun egnede hjælpemidler.

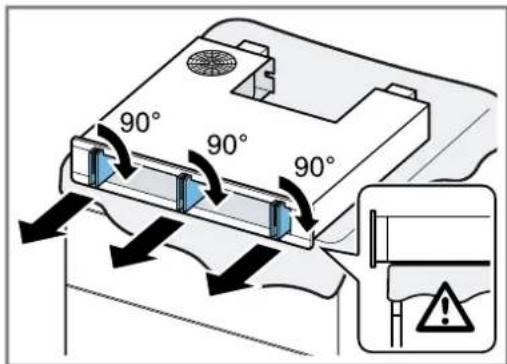

1. Læg apparatet på et blødt underlag, og fjern transportsikringen.

1. Klæb tætningen ind i den dertil beregnede not ① og skær den af ②

1. Skru afhængigt af indbygningsforholdene afdækningspladen fast.

Montage af apparat

ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan have skarpe kanter.

Der kræves 2 personer for at flytte apparatet.

- Anvend kun egnede hjælpemidler.

- Brug beskyttelseshandsker. Apparatet er tungt. - Der kræves 2 personer for at flytte apparatet. - Anvend kun egnede hjælpemidler.

Bemærk: Fjern endnu ikke transportsikringen for at beskytte ledningerne.

1. Løft apparatet lidt op i de korte sider, og indjuster forsiden i forhold til kogesektionen.

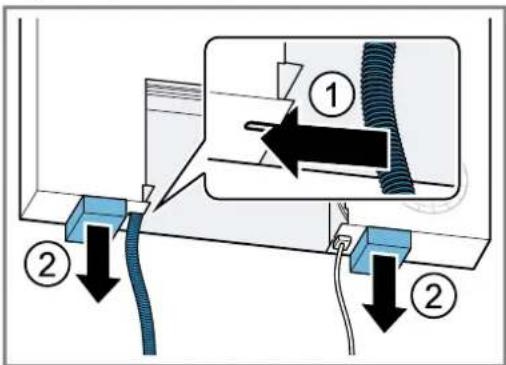

2. Træk kabeltilslutningen ind i trækaflastningen ①og tag transportsikringen af ②

1. Bemærk: Læg en liste under de korte sider af apparatet, så det endnu ikke bliver sat fuldstændigt ned i udsparingen.

Placer apparatet oppefra i udskæringen i bordpladen.

Sæt apparatet lige ind i udskæringen, så det ikke forkanter sig.

1. Marker udskæringen til rørføringen:

2. Anbring aftræksslangen på ventilatorkassens studs.

3. Skyd ventilatorkassen ind i føringen, og skru den fast med en skrue.
4. Marker positionen for rørføringen på bunden af skabet.

5. Skru skruen ud, og tag ventilatorkassen ud igen.

6. Sav udskæringen til rørføringen ud.

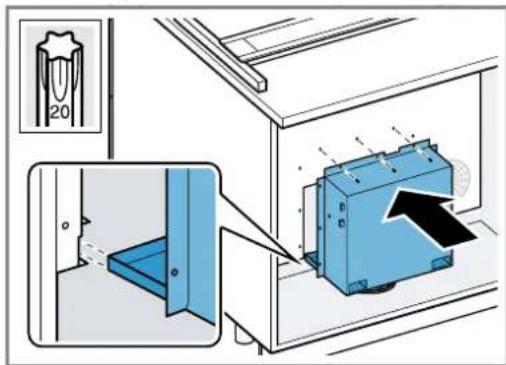

1. Skyd ventilatorkassen ind i føringen, tilslut rørforbindelsen, og skru ventilatorkassen fast.

1. Støt apparatet nedefra, og fjern listerne.

2. Sæt apparatet helt på plads i udskæringen.

3. Indjuster skinnerne i retning mod bunden ①og fastgør dem i siderne ②

1. Skru skinnerne fast i skabsbunden.

da Montagevejledning

1. Indjuster apparatet i forhold til kogesektionen ①og spænd det fast mod bordpladen ②.③

1. Sæt opsamlingsbeholderen på plads, og lad den gå i indgreb.

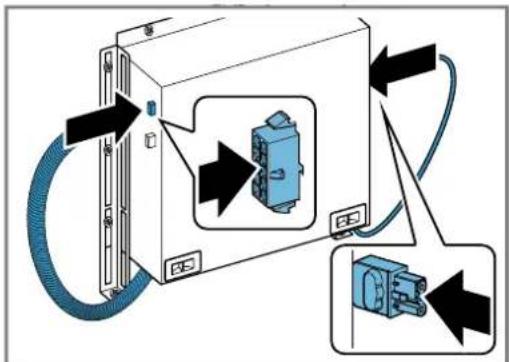

1. Sæt ledningerne på ventilatorkassen.

1. Sæt glasruden ind i føringerne til anslag.

√ Glasruden bevæger sig nedad, og apparatet lukkes.

Produsert av BSH Hausgeräte GmbH på merkevarelisens fra Siemens AG

Fremstillet af BSH Hausgeräte GmbH under varemærkelicens fra Siemens AG

9001559701 (000908)

sv, no, fi, da
