BRUGSANVISNING HDV 820 SENNHEISER

Digital hovedtelefonforstærker

Betjeningsvejledning

Indhold

Vigtige sikkerhedshenvisninger 3

Hovedtelefonforstærkeren HDV 820 6

Leveringsomfang 7

Produktoversigt 8

Oversigt over frontsiden 8

Oversigt over bagsiden 8

Ibrugtagning af HDV 820 9

Opstilling af hovedtelefonforstærker 9

Tilslutning af hovedtelefonforstærkeren til lydkilder 9

Tilslutning af hovedtelefonforstærkeren på til Mac/pc ...... 12

Tilslutning af hovedtelefonforstærkeren til sluttrin/aktive højttalere 17

Tilslutning af hovedtelefonforstærkeren til strømnettet ...... 18

Betjening af HDV 820 19

Tænd/sluk for HDV 820 19

Tilslutning af hovedtelefoner 20

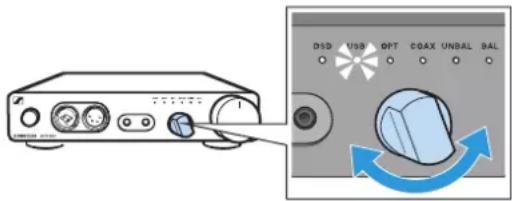

Valg af lydkilde 21

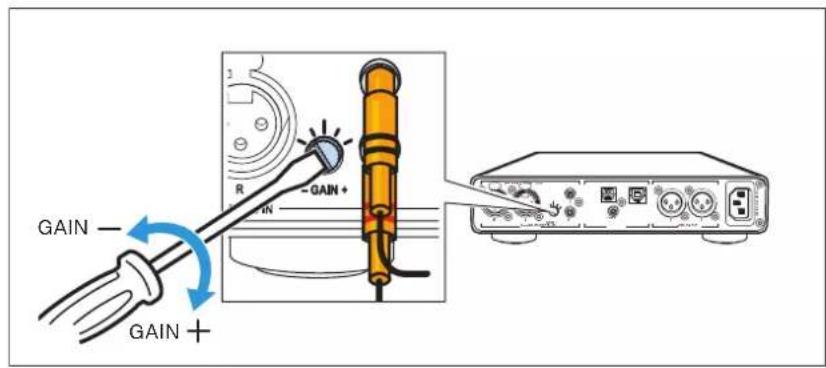

Tilpasning af UNBAL cinch-indgangens signalniveau 22

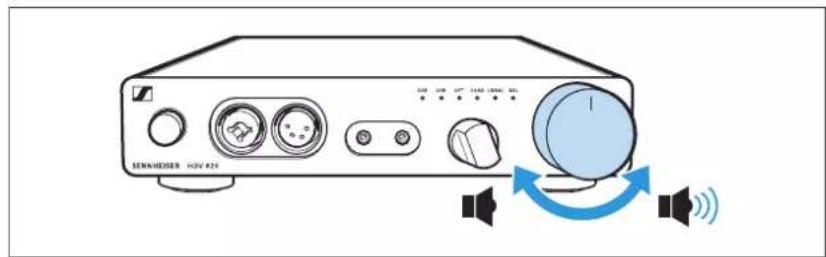

Indstilling af lydstyrke 22

Rengøring, pleje og vedligeholdelse af HDV 820 .... 23

Installation af firmware-aktualiseringer 23

I tilfælde af problemer 24

Tekniske data 25

Producenterklæringer 27

Vigtige sikkerhedshenvisninger

1. Læs disse sikkerhedsanvisninger.
2. Opbevar disse sikkerhedsanvisninger. Hvis produktet overdrages til andre brugere, skal disse sikkerhedsanvisninger følge med.
3. Overhold alle advarselshenvisninger.
4. Følg alle anvisninger.
5. Brug ikke produktet i nærheden af vand.
6. Produktet må kun rengøres, når det ikke er forbundet med strømforsyningen. Produktet må udelukkende rengøres med en tør klud.
7. Sørg for en cirkulerende ventilation. Produktet udvikler varme, der ledes bort via huset. Opstil produktet i henhold til anvisningerne i denne betjeningsvejledning.
8. Opstil ikke produktet i nærheden af varmekilder som radiatorer, ovne, direkte sollys eller andre apparater, der afgiver varme.
9. Tilslut udelukkende produktet til strømkilder, der svarer til oplysningerne i kapitlet »Tekniske data« (se side 25) og oplysningerne på undersiden af produktet. Tilslut altid produktet til en stikkontakt med beskyttelsesleder.
10. Sørg altid for, at ingen kan træde på netkablet, og at det ikke bliver klemt, især ikke ved stikket, ved stikkontakten og på det sted, hvor det kommer ud af produktet.
11. Anvend udelukkende det ekstraudstyr/tilbehør og de reservedele, som er en del af leveringsomfanget eller bliver anbefalet af Sennheiser.
12. Anvend kun produktet sammen med reoler, racks eller borde, der kan optage produktets vægt sikkert (se »Tekniske data« på side 25).
13. Afbryd produktet fra nettet, når der opstår uvejr, eller når produktet ikke anvendes i en længere periode.
14. Alle reparationer skal udføres af kvalificeret service. Istandsættelser skal udføres, når produktet på en eller anden måde er blevet beskadiget, for eksempel hvis netkablet er blevet beskadiget, hvis der er kommet væsker eller genstande ind i produktet, hvis produktet har været udsat for regn eller fugt, ikke fungerer fejlfrit eller er blevet tabt.
15. ADVARSEL: Produktet må hverken udsættes for vandstænk eller -dråber. Stil ikke genstande, der er fyldt med vand, som f.eks. blomstervaser, på produktet. Der er fare for brand eller elektrisk stød.
16. Træk netstikket ud af stikdåsen for at afbryde produktets forbindelse til strømnettet.
17. Sørg for, at netkablets stik altid er i korrekt tilstand og er let tilgængeligt.

Farehenvisning på undersiden af produktet

Henvisningen ved siden af er anbragt på undersiden af produktet.

Symbolerne har følgende betydning:

Inde i produktet forekommer der farlige spændinger, der udgør en risiko for elektrisk stød.

Læs og overhold de sikkerheds- og funktionsanvisninger, der findes i denne betjeningsvejledning.

Åbn aldrig produktet. Der er fare for elektrisk stød, når strømførende dele berøres. Der er ingen komponenter inde i produktet, som du kan reparere selv. Overlad reparationer til en autoriseret Sennheiser-servicepartner.

Undgåelse af sundhedsskader og uheld

Beskyt hørelsen mod for høj lydstyrke. For at undgå høreskader må du ikke anvende hovedtelefonerne i længere tid med høj lydstyrke. Hovedtelefoner fra Sennheiser lyder også rigtig godt ved lav og mellemkraftig lydstyrke.
▷ Produkt-, emballage- og tilbehørsdele skal opbevares utilgængeligt for børn og husdyr for at undgå farer for ulykker og kvælning.
Undlad at bruge produktet på steder, hvor omgivelserne kræver, at man udviser særlig opmærksomhed (f.eks. ved håndværksarbejde).

Undgåelse af produktskader og fejl

Lad produktet akklimatisere i mindst 2 timer før idrifttagning. Der kan dannes kondensationsfugtighed inde i produktet, når du har transporteret produktet fra koldere til varmere omgivelser.

Henvisninger vedrørende anvendelse og bortskaffelse af hukommelsesmedier

Den medfølgende USB-hukommelsesstick kan du anvende til at gemme personrelaterede data. Ved senere anvendelse af hukommelsessticken efter salg/videregivelse eller ved bortskaffelse kan data, der blev slettet med en standardmetode, gendannes med speciel software og misbruges.

For at sikre, at personrelaterede data ikke misbruges, anbefaler vi at anvende almindelig software til at slette data sikkert.

Vi anbefaler at gemme dataene på hukommelsessticken regelmæssigt. Sennheiser påtager sig intet ansvar for beskadigede eller mistede data.

HDV 820

UPDATE

Henvisninger vedrørende driver- og firmware-aktualiseringer

Vi anbefaler, at din hovedtelefonforstærker altid har den mest aktuelle DAC-firmware (digital-analog-omformer) og den mest aktuelle driver, som dit operativsystem (MacOS, Windows) anvender.

DAC-firmware- og driver-aktualiseringer står gratis til rådighed, og du kan få dem via internettet www.sennheiser.com/download eller din Sennheiser-partner.

Bestemmelsesmæssig anvendelse/hæftelse

Denne forstærker til dynamiske hovedtelefoner blev udviklet til afspilning af musik fra analoge og digitale high end-enheder som f.eks. afspilningsenheder til SACD, DVD-A, Blu-ray eller cd eller din Mac eller pc til afspilning af HiRes-musikfiler.

Produktet må udelukkende anvendes privat og til brug i hjemmet, der er ikke beregnet til erhvervsmæssig brug.

Det anses for ikke bestemmelsesmæssig anvendelse, hvis du bruger dette produkt på anden måde end beskrevet i denne betjenings- vejledning.

Sennheiser hæfter ikke for skader på USB-udstyr, som ikke er i overensstemmelse med USB-specifikationerne.

Sennheiser hæfter ikke ved misbrug eller ikke bestemmelsesmæssig anvendelse af produktet samt ekstraudstyr/tilbehør.

Læs de gældende nationale bestemmelser inden ibrugtagning!

Hovedtelefonforstærkeren HDV 820

Hovedtelefonforstærkeren HDV 820 er resultatet af Sennheisers mangeårige audioerfaring og det perfekte supplement til Sennheiser high-end-hovedtelefoner til de højeste audiofile krav. Den gennemgående symmetriske signalbehandling samt den meget lave klirfaktor på HDV 820 gør en uforfalsket klang og perfekt musikalsk nydelse mulig. HDV 820 er udviklet og fremstillet i Tyskland og fortsætter succesen for sin forgænger HDVD 800, og den overbeviser med sit sorte design og forbedrede komponenter, der sørger for en endnu større præcision og bedre klangkvalitet.

HDV 820 er udstyret med en højtopløsende ESS SABRE ^32 -digital-analog-omformer, der arbejder med en opløsning på 32 bit og en kontrolfrekvens på op til 384 kHz. Forstærkeren kan også afspille DSD256-filer med en frekvens på op til 12,3 MHz audioind- og -udgange, så du kan tilslutte dine lydenheder og hoved-telefoner optimalt. HDV 820 afspiller digitale og analoge kilder med fremragende klangkvalitet.

Og som man kan forvente af et produkt, som giver en så utrolig ren klangoplevelse, begejstrer HDV 820 også med sit design. Med sit sort-elyxerede hus og de hvide lysdioder er HDV 820 sammen med Sennheisers high-end-hovedtelefon-flagskib HD 800 S et ideelt par til den maksimale audiofile lytteoplevelse.

og har di

Kendetegn

• Nøjagtig symmetrisk signalbehandling og -overførsel over hele frekvensspektret ved meget lav klirfaktor
• Dynamikomfang på mere end 120 dB, høj overførselsbåndbredde og impulspræcision ved hjælp af korte signalafstande
• Fremragende ESS SABRE ^32 DAC (digital-analog-omformer) med 32 bit-opløsning og op til 384 kHz kontrolfrekvens
• Automatisk tilpasning af kontrolfrekvensen (44,1 kHz til 384 kHz)
• USB Audio (op til 32 bit/384 kHz og op til DSD256)
• Anvendelse med op til fire dynamiske hovedtelefoner
• 3 symmetriske hovedtelefontilslutninger (2 x 4,4 mm-Pentaconnjackstik, 1 x XLR-4-bøsning)
• XLR-3/6,35 mm jack-kombi-bøsning af høj kvalitet til tilslutning af asymmetriske hovedtelefoner
• Indgange: høj fleksibilitet på grund af mange tilslutningsmuligheder:

- Digitale indgange: S/PDIF koaksial/optisk, USB

- Analoge indgange: XLR-3 symmetrisk, cinch asymmetrisk

- Analog udgang: XLR-3 symmetrisk, niveau kan indstilles (til tilslutning af aktive højttalere eller forstærker-sluttrin)

Hovedtelefonforstærker HDV 820

Netkabel (regionsafhængigt, EU, UK, US, CN, KR)

Kort vejledning

Sikkerhedsanvisninger

Mikrofiberklud

USB-hukommelsesstick (model SD-U16L) med betjeningsvejledning i PDF-format og driversoftware til Microsoft Windows-operativsystemer

Du kan finde en liste over tilbehørsdelene på www.sennheiser.com på produktsiden for HDV 820. Kontakt Sennheiser-partneren i dit land: www.sennheiser.com > »Service & Support«.

Produktoversigt

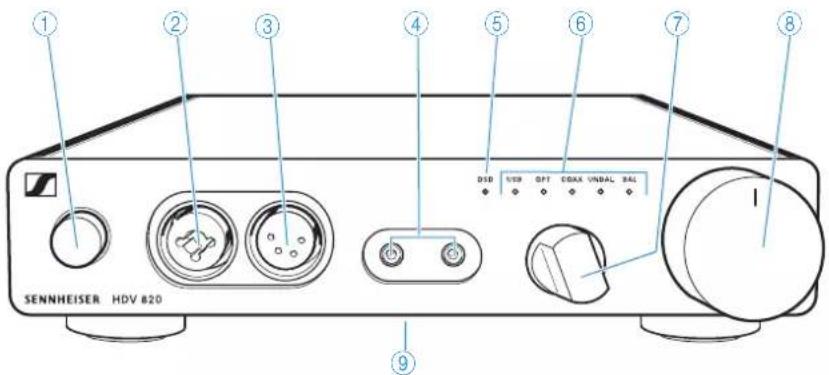

Oversigt over frontsiden

①Tænd/sluk-knap med lysdiode
②Tilslutning til hovedtelefoner, XLR-3-/6,35 mm-jack-kombibøsning, asymmetrisk
③ Tilslutning til hovedtelefoner, XLR-4-bøsning, symmetrisk
④ Tilslutninger til hovedtelefoner, 4,4 mm-Pentaconn-jackstik, symmetrisk

⑤Lysdiode DSD-afspilning
⑥Lysdiode indgangsvalg
⑦Drejekontakt indgangsvalg
⑧Drejeregulering lydstyrke
⑨Typeskilt (underside)

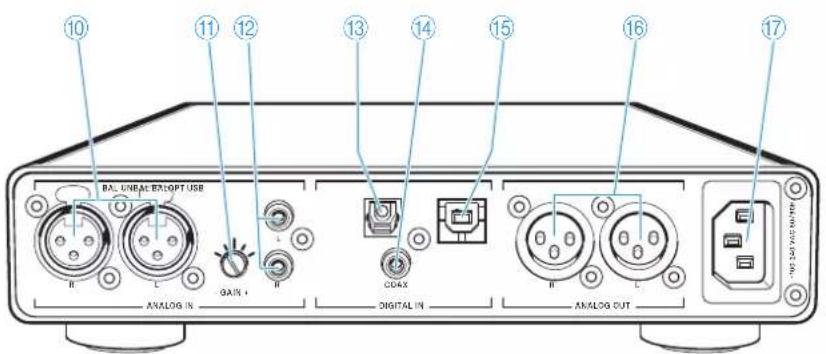

Oversigt over bagsiden

⑩Indgang XLR-3-bøsning, symmetrisk (BAL R, L)
⑪ Drejekontakt indgangsforstærkning -GAIN+ til indgang cinch
⑫Indgang cinch-bøsning, asymmetrisk (UNBAL L, R)

⑬ Indgang til S/PDIF, optisk OPT
⑭Indgang til S/PDIF, koaksial COAX
⑮ Indgang til USB, type B USB
⑯Udgang XLR-3-bøsning, symmetrisk (BAL R, L)
⑰Netbøsning \~100-240 VAC 50/60 Hz

Ibrugtagning af HDV 820

Opstilling af hovedtelefonforstærker

FORSIGTIG

Fare for misfarvning af møbeloverflader!

Lak og møbelpoliturer kan angribe produktets fødder og dermed forårsage pletter på dine møbler.

▷ Stil ikke produktet på følsomme overflader, anvend evt. et underlag.
Stil hovedtelefonforstærkeren på en plan, vandret flade.
Sørg for en cirkulerende ventilation. Hovedtelefonforstærkeren udvikler varme, der ledes bort via huset.

Tilslutning af hovedtelefonforstærkeren til lydkilder

Du kan tilslutte flere lydkilder til hovedtelefonforstærkeren og vælge dem med drejekontakten indgangsvalg.

Sluk dine lydkilder, før du tilslutter hovedtelefonforstærkeren.
Vælg et passende tilslutningskabel af høj kvalitet, der passer til din lydkilde. Sennheiser anbefaler en kabellængde på 3 m til optimal musikalsk nydelse.
▷ Find tilslutningsskemaet, der passer til din lydkilde, i følgende kapitler for at tilslutte lydkilden til forstærkeren.

Tilslutningsmulighed på lydkilden (OUT)			Tilslutningskabel	Se side
DIGITAL	A	USB USB	USB 2.0-certificeret kabel med stik af type A og type B	10
	B	Optisk OPT Optisk kabel 10
	C	Koaksial COAX	Koaksial-kabel (75 Ω)	10
ANALOG	D	Cinch UNBAL	Stereo-audiokabel med 2 cinch-stik	11
	E	XLR-3 BAL	2 symmetriske XLR-3-kabler	12

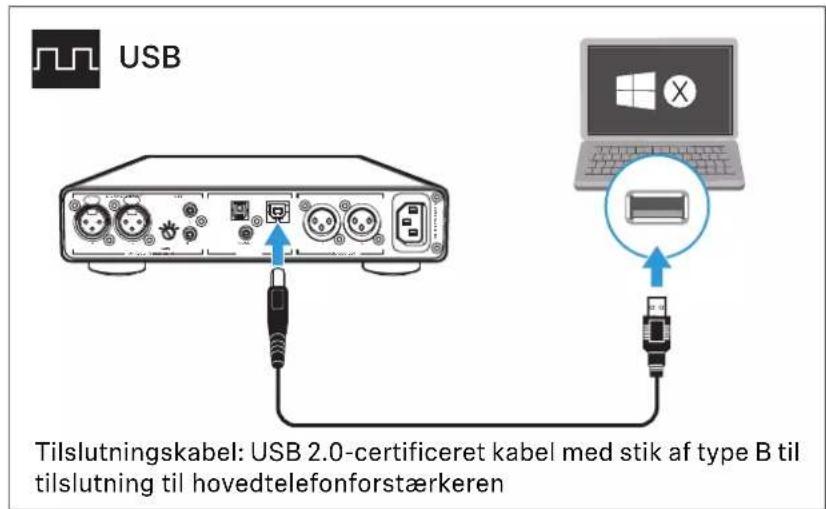

Tilslutningsmulig på lydkilden: digital, USB-forbindelse

Yderligere informationer om anvendelsen af hovedtelefonforstærkeren på Mac eller PC findes på side 12.

i Tilslut din mobile HiRes-audioplayer eller din smartphone med et USB-OTG-kabel (USB On-the-go, kan fås i faghandlen), af hensyn til den bedste signaloverførsel og lydkvalitet.

Forudsætninger for digitale forbindelser

Via de digitale audioindgange DIGITAL IN OPT eller COAX kan digitale audiosignaler fra enheder, der opfylder standarden PCM, afspilles (understøttede kontrolfrekvenser optisk: op til 96 kHz, koaksial: op til 192 kHz).

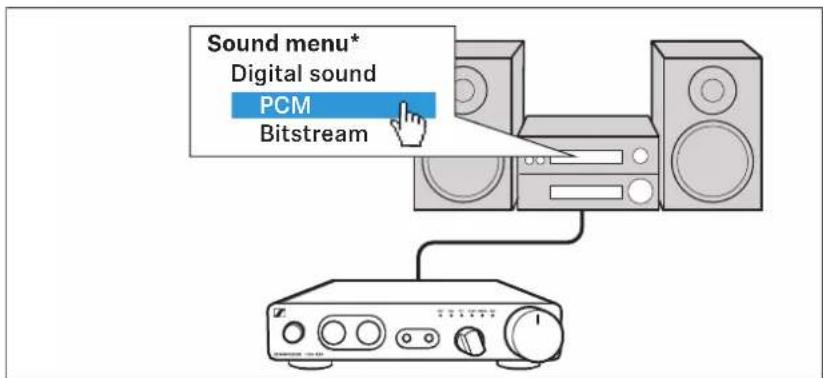

Hvordan du kan ændre den tilsluttede enheds audiosignal til PCM, får du at vide i lyd- eller indstillingsmenuen eller i betjeningsvejledningen for din enhed.

Hvis der anvendes et ikke-kompatibelt digitalt audiosignal, lyser lysdioden indgangsvalg OPT eller COAX hvidt, og derudover blinker lysdioden DSD-afspilning. Musikafspilningen er ikke mulig.

* Afhængigt af enheden ser lydmenuen forskellig ud

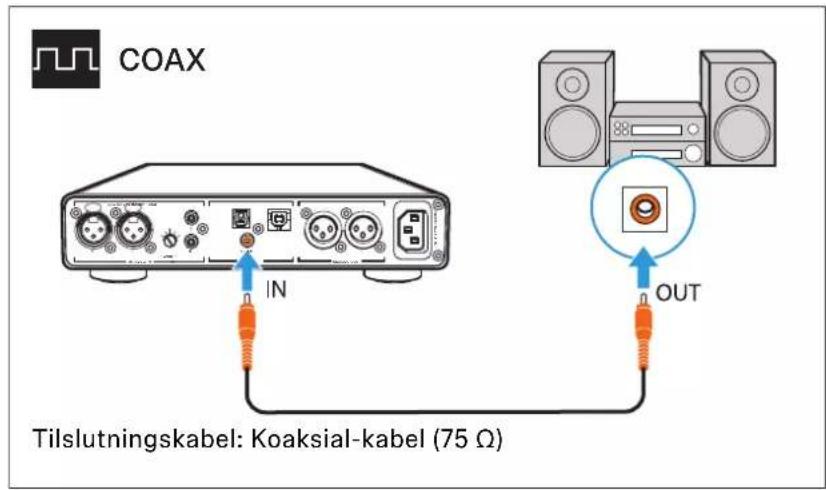

B Tilslutningsmulig på lydkilden: digital, Koaksial forbindelse

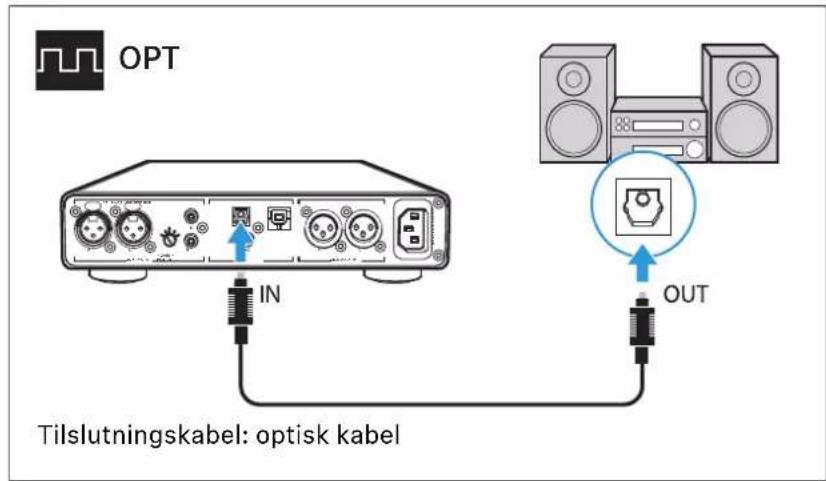

C Tilslutningsmulig på lydkilden: digital, Optisk forbindelse

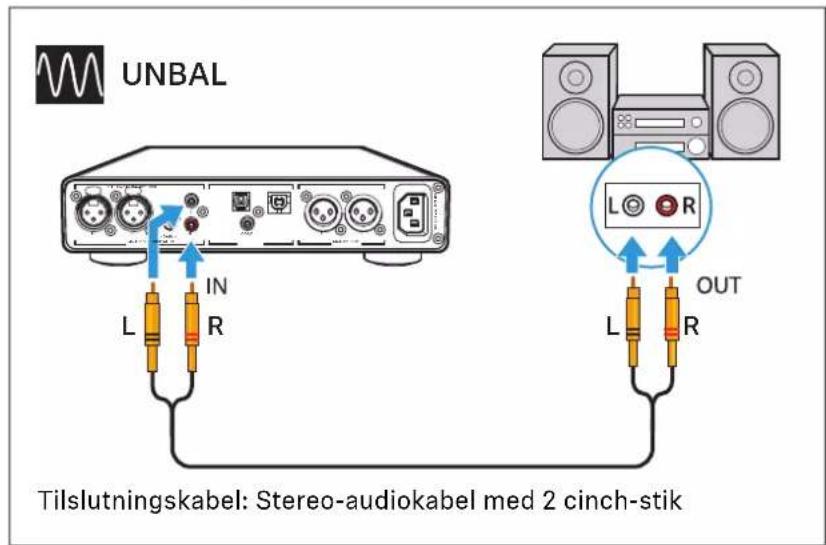

D Tilslutningsmulig på lydkilden: analog, cinch, asymmetrisk

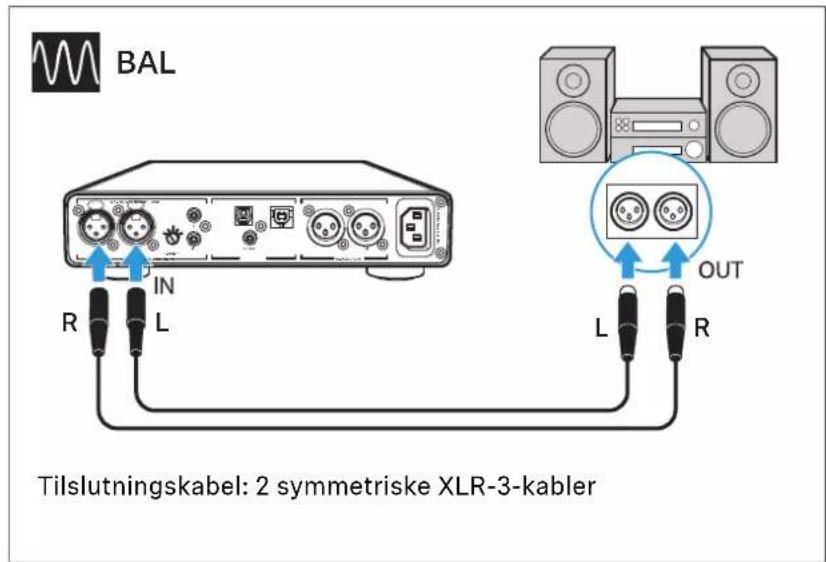

Tilslutningsmulig på lydkilden: analog, XLR-3, symmetrisk

Tilslutning af hovedtelefonforstærkeren på til Mac/pc

Du kan forbinde HDV 820 direkte med din Mac eller pc med USB-forbindelsen (se side 10) og anvende den som soundafspilningsenhed. Afhængigt af den anvendte driver og indstillingerne kan du afspille højtopløsende musikfiler via den fremragende DAC (digital-analog-omformer) på HDV 820.

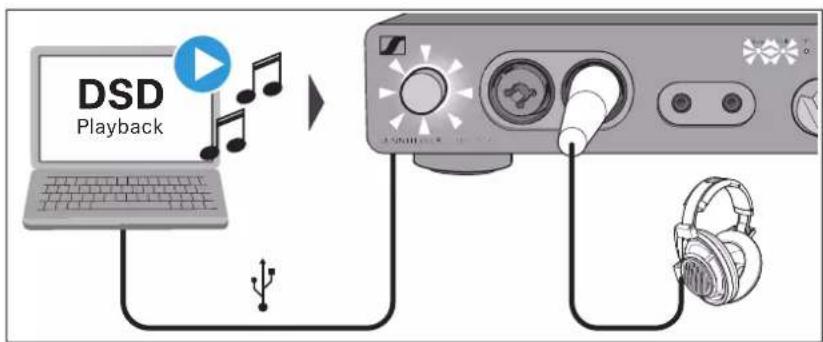

Henvisninger vedrørende DSD-afspilningen

Hvis du afspiller native DSD-musikfiler med din Mac eller pc, lyser lysdioden DSD-afspilning og viser dig på den måde DAC'ens DSD-funktion.

Informationer om en mulig konfiguration af din Mac eller pc for den native afspilning af DSD-musikfiler med software fra en anden udbyder findes på produktsiden for HDV 820 eller under www.sennheiser.com/download.

Det er ikke nødvendigt at installere en driver for operativsystemet Apple Mac OS X (fra version 10.6). HDV 820 registreres automatisk.

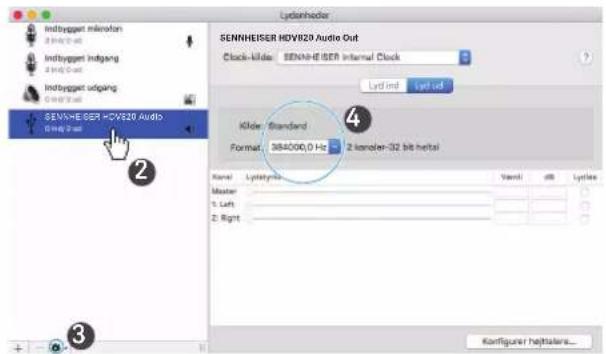

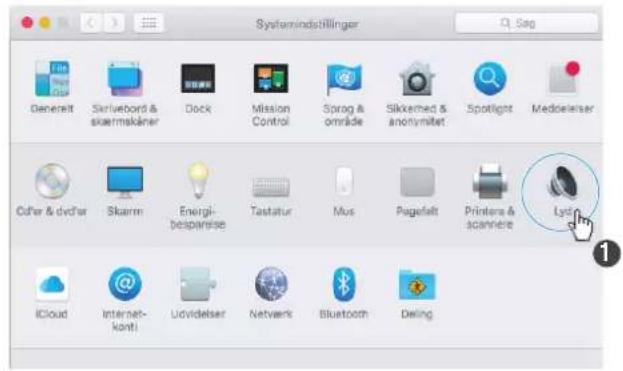

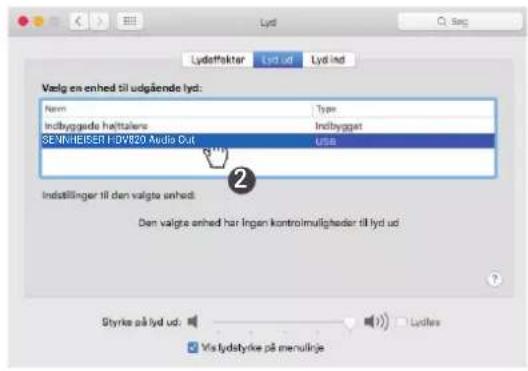

Vælg f.eks. »Sennheiser HDV 820« som standard-audioenhed til audioafspilning i systemindstillingerne for operativsystemet, som du anvender (kategori »Lyd«).

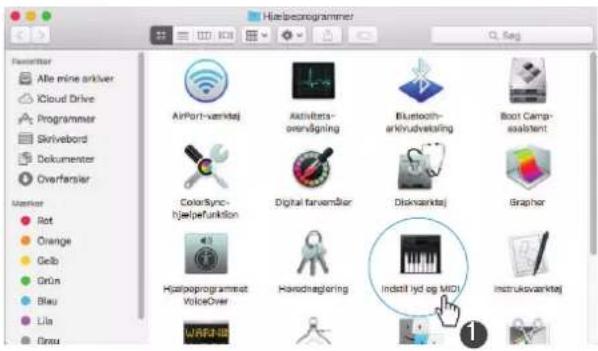

- Åbn hjælpeprogrammet »Indstil lyd og MIDI«, og markér »Sennheiser HDV 820«.

Vælg »Anvend denne enhed til lydafspilningen« i indstillingerne.

I enhedsindstillingerne kan du indstille den maksimale kontrolfrekvens for menupunktet »Format«. Vælg her »384000 Hz« for at anvende den bedst mulige lydkvalitet.

Operativsystem Microsoft Windows

For operativsystemet Microsoft Windows er det nødvendigt at installere USB-audio-drivere, der er indeholdt i softwarepakken »HDV 820 USB Audio Software Package«. Efter installationen af driverne registreres HDV 820 automatisk.

Systemkrav

- Min. Intel Core 2-processor med 1,6 GHz eller tilsvarende processor

• M i n . 2 G B R A M

• Operativsystem Microsoft Windows 7/8/8.1/10 (32 eller 64 bit)

• HDV 820 USB Audio Software Pa

Softwarepakken indeholder følgende komponenter:

Henvisninger vedrørende USB-funktionerne for audioafspilningen

Hvis der anvendes standard-software (f.eks. Windows Media Player eller Apple iTunes), er den maksimalt mulige overførselsmodus begrænset af operativsystemet (den afspillede musikfil blandes med systemsounds og tilpasses til kontrolfrekvensen og bitdybden, der er indstillet for WDM-driveren).

Til den uændrede native afspilning af højtopløsende filer (uden driver-betinget tilpasning af kontrolfrekvens og bitdybde, 32 bit/op til 384 kHz eller DSD-filer) har du brug for en ASIO-driver og speciel software fra andre udbydere, som leder musikfilen videre fra player-softwaren nativt til DAC på HDV 820 (se side 12).

Eksempel Microsoft Windows 10

Installation af softwarepakken »HDV 820 USB Audio Software Package« og indstilling af HDV 820 som standard-audioenhed til audioafspilning:

Installér »HDV 820 USB Audio Software Package« fra USB-hukommelsesstikket (leveringsomfang). Softwarepakken kan du også downloade fra internettet på www.sennheiser.com/download eller få hos din Sennheiser-forhandler. Til installationen har du brug for administratorrettigheder.

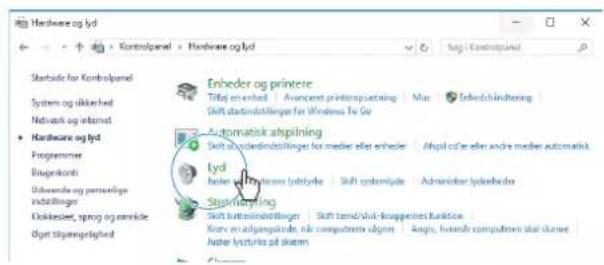

- Åbn f.eks. »Kontrolpanel«, og klik på kategorien »Lyd«.

▷ Vælg »HDV 820« som standard-audioenhed til audioafspilning.

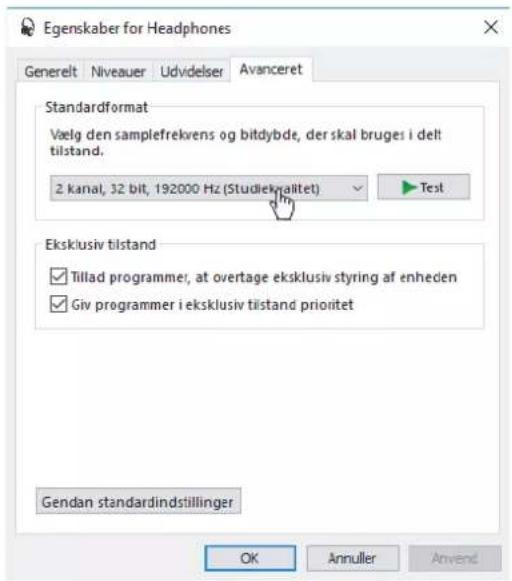

Klik på »Egenskaber«, og vælg den maksimale samplingfrekvens på fanebladet »Avanceret« under »Standardformat«. Vælg her »2 kanal, 32 bit, 192000 Hz (Studiekvalitet)« for at anvende den bedst mulige lydkvalitet.
▷ Klik på »OK« for at overtage indstillingerne.

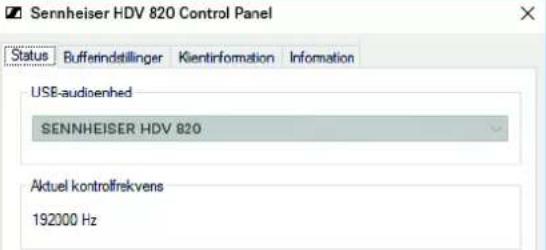

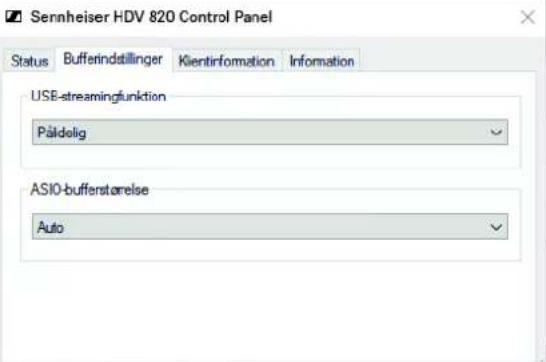

Anvendelse af Sennheiser Control Panel

Med Control Panel kan overvåge og konfigurere den aktuelle driftstilstand for HDV 820 til afspilningen af højtopløsende musikfiler.

Faneblad	Control Panel-visning
Status		USB-audioenhedAktuelt forbundet og anvendt enhed. Hvis du har forbundet flere enheder samtidigt, kan du her vælge den ønskede enhed.
		Aktuel kontrolfrekvensPCM: 44100, 48000, 88200, 96000, 176400, 192000, 352800, 384000 HzDSD: 2822400, 5644800, 11289600 Hz
Bufferindstillinger		USB-streamingfunktionUSB-streamingfunktionen styrer latensen for musiksignalet fra filkilden (PC-klient) og DAC (HDV 820). Jo lavere latensen er, desto mere effekt skal pc-klienten afgive. Anbefalet indstilling »Påldelig«.
		ASIO-bufferstørrelseASIO-bufferstørrelsen styrer dataudvekslingen mellem driver og afspilningssoftware. Bufferens størrelse afhænger af USB-streamingfunktionens buffer.Anbefalet indstilling »Auto«.

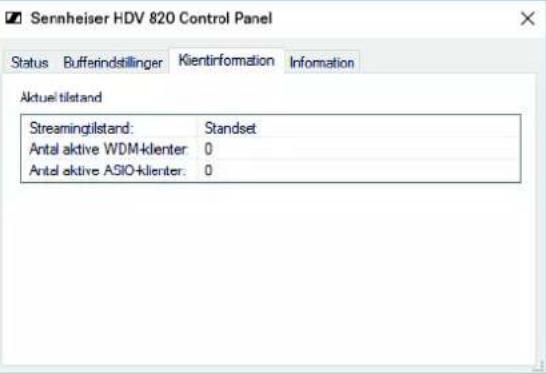

Klientinformation		Aktuel tilstandInformationer om pc-klienten, hvor Control Panel er installeret, og streamingtilstanden (»Aktiv« eller »Standset«).Med antallet af aktive WDM- eller ASIO-klienter vises det, hvilken driver der anvendes.

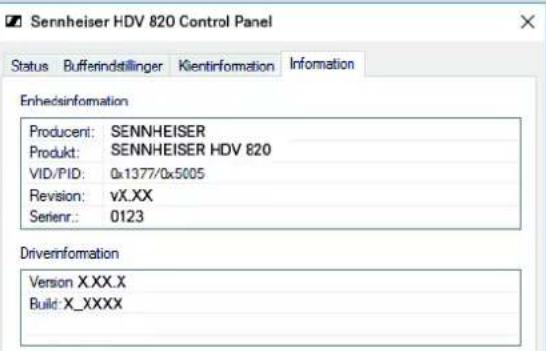

Information		Informationer om enheden/om driverenInformationer om den aktuelt forbundne enhed og informationer om driveren.

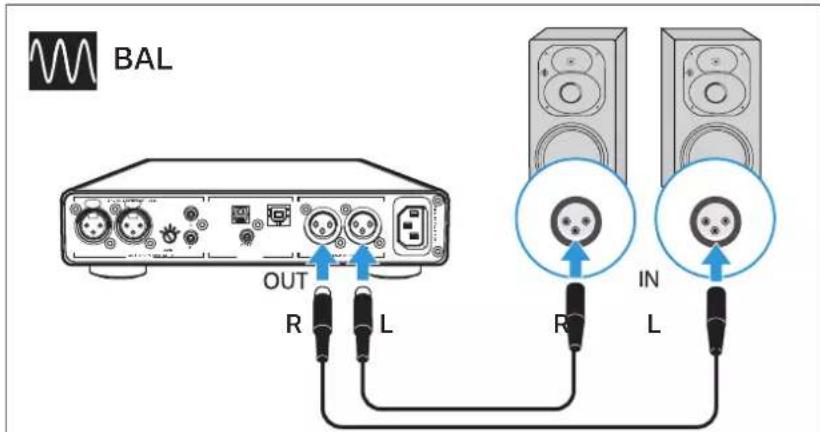

Tilslutning af hovedtelefonforstærkeren til sluttrin/aktive højttalere

Du kan anvende hovedtelefonforstærkeren som forforstærker og tilslutte den til et forstærker-sluttrin eller aktive højttalere med analoge XLR-3-kabler. Udgangsniveauet kan indstilles med drejereguleringen Lydstyrke.

Sluk dine audioenheder, før du tilslutter dem til hovedtelefonforstærkeren.

Tilslutningskabel: 2 symmetriske XLR-3-kabler

Tilslutning af hovedtelefonforstærkeren til strømnettet

FORSIGTIG

Hvis produktet tilsluttes til en uegnet spændingsforsyning, kan det blive beskadiget!

Tilslut produktet til strømnettet (100 til 240 V AC, 50 eller 60 Hz) med et egnet netkabel (leveringsomfang).

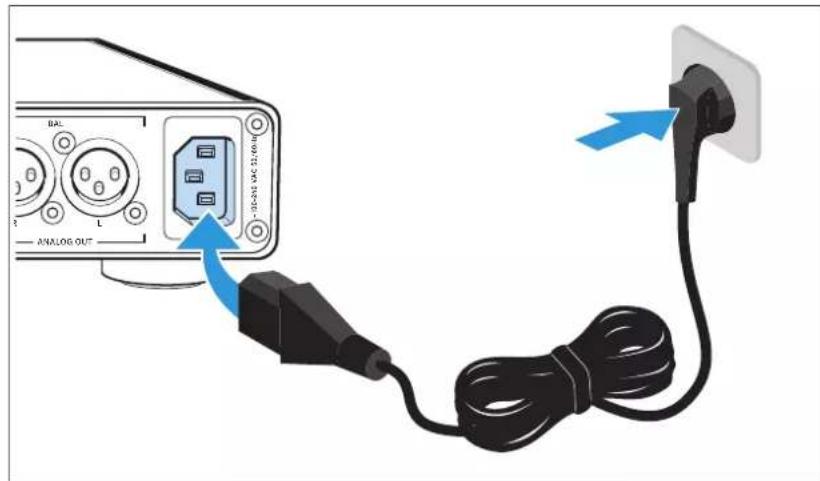

Forbind et passende netkabel (leveringsomfang) med netbøsningen og en stikdåse.

Fuldstændig afbrydelse af hovedtelefonforstærkeren fra strømnettet:

▷ Træk netkablet ud af stikkontakten.

Betjening af HDV 820

Tænd/sluk for HDV 820

ADVARSEL

Hvis ørerne udsættes for høj lydstyrke gennem længere tid, kan det medføre permanente høreskader.

Indstil en lavere lydstyrke, inden hovedtelefonerne tages i brug (se side 22).
▷ Undgå konstant høj lydstyrke.

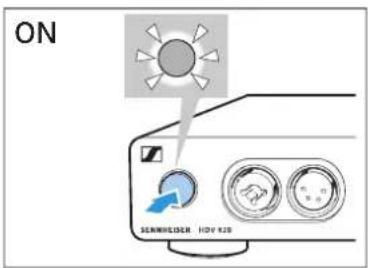

Tilkobling af HDV 820:
▷ Tryk tænd/sluk-knappen.

Tænd/sluk-knappen lyser hvidt, når hovedtelefonforstærkeren tændes.

Frakobling af HDV 820 efter brug:

▷ Tryk tænd/sluk-knappen.

Hovedtelefonforstærkeren og alle lysdioder er slukkede.

Fuldstændig afbrydelse af HDV 820 fra strømnettet:

▷ Træk netstikket ud af stikdåsen.

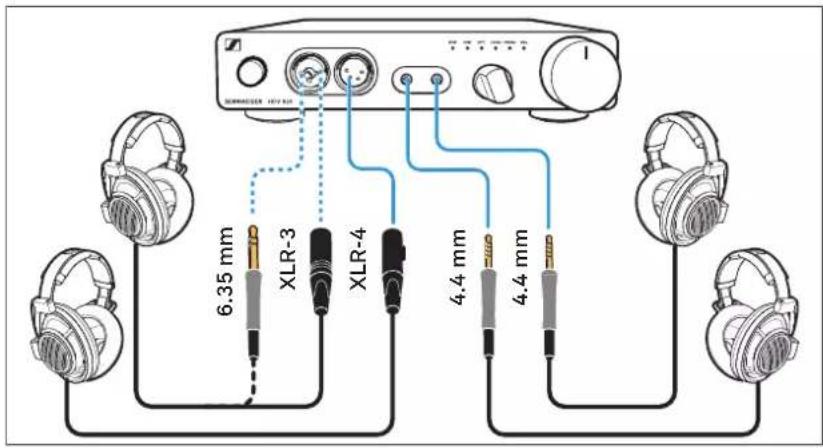

Tilslutning af hovedtelefoner

HDV 820 har i alt 4 tilslutninger til dynamiske hovedtelefoner:

• 1 asymmetrisk XLR-3-/6,35 mm-jack-kombi-bøsning
• 1 symmetrisk XLR-4-bøsning
• 2 symmetriske 4,4 mm-Pentaconn-jackstik

Indstillingerne af lydstyrken og lydkilden er identisk for alle hovedtelefoner. Sennheiser anbefaler at anvende højohmske hovedtelefoner og en kabellængde på 3 m til optimal musikoplevelse.

▷ Tilslut en eller flere hovedtelefoner.

Valg af lydkilde

ADVARSEL

Indstil en lav lydstyrke på hovedtelefonforstærkeren før omstilling til en anden lydkilde. Da nogle lydkilder har et lavt signalniveau (lav musik), er det evt. nødvendigt at skrue op for lydstyrken på hovedtelefonforstærkeren. Når der omstilles til en kraftig, indstillet lydkilde, kan det medføre en meget kraftig lydstyrke og skade din hørelse.

Indstil en lav lydstyrke på hovedtelefonforstærkeren (se side 22), før du skifter lydkilde.

Vælg din tilsluttede lydkilde med drejekontaktenindgangsvalg. Lysdioden indgangsvalg lyser hvidt og viser den valgte lydkilde.

Valg	Valgt lydkilde på hovedtelefonforstærkeren
USB	USB (digital), evt. lyser lysdioden DSD-afspilning også hvidt (se side se side 12)
OPT Optisk (digital)
COAX Koaksial (digital)
UNBAL Cinch (analog)
BAL XLR-3 (analog)

Tilpasning af UNBAL cinch-indgangens signalniveau

For at udstyre hovedtelefonforstærkeren optimalt kan du tilpasse UNBAL cinch-indgangens signalniveau på drejekontakten for indgangsforstærkning.

Drej drejekontakten for indgangsforstærkningen - GAIN + i retning

+ : når signalet er for stille eller

- : når signalet overstyrer.

Indstilling af lydstyrke

ADVARSEL

Hvis ørerne udsættes for høj lydstyrke gennem længere tid, kan det medføre permanente høreskader.

Indstil en lavere lydstyrke, inden hovedtelefonerne tages i brug.

▷ Undgå konstant høj lydstyrke.

Indstil den ønskede lydstyrke med lydstyrkereguleringen.

Lydstyrken indstilles både for hovedtelefontilslutningerne og for audioudgangene ANALOG OUT. Hvis du har tilsluttet flere identiske hovedtelefoner til forstærkeren, er lydstyrken for alle hovedtelefoner indstillet identisk.

Rengøring, pleje og vedligeholdelse af HDV 820

Indtrængende væske kan ødelægge produktets elektronik!

Den kan forårsage en kortslutning af elektronikken i produktets kabinet.

Sørg for, at dette produkt ikke kommer i nærheden af væsker.
Undlad at bruge opløsnings- eller rengøringsmidler.
Træk produktets netstik ud af stikkontakten, før du begynder på rengøringen.
▷ Rengør produktet med en blød, tør klud (leveringsomfang).

HDV 820

UPDATE

Installation af firmware-aktualiseringer

Programmet »Sennheiser HDV 820 Updater« står gratis til rådighed til aktualisering af DAC-firmwaren (digital-analog-omformer). Programmet kan du downloade fra internettet på www.sennheiser.com/download eller få hos din Sennheiser-forhandler. Programmet kan fås til Windows- og Mac-operativsystemer.

Sørg for, at HDV 820 er forbundet med din Mac eller pc via USB-forbindelsen og er tændt.
▷ Start programmet »Sennheiser HDV 820 Updater« under Windows eller MacOS, og følg anvisningerne i programmet på din skærm.
Programmet kontrollerer automatisk, om den nye DAC-firmware til din HDV 820 er kompatibel. Hvis det er tilfældet, fører programmet dig gennem de nødvendige installationstrin og bekræfter den afsluttede installation.

I tilfælde af problemer

Problem Mulig årsag Afhjælpning Side
Intet lydsignal	HDV 820 er slukket Tænd HDV	820.19
	Drejekontakten indgangsvalg står på en anden lydkilde	Skift til den ønskede lydkilde.	21
	Drejekontakten indgangsvalg står mellem to indstillinger	Indstil kontakten indgangsvalg på en af de to indgange.	21
	Lydstyrken er indstillet for lavt	∅g lydstyrken.	22
Intet lydsignal ved valgt digi-tal indgang OPT eller COAX	Den digitale lydkildes data-format svarer ikke til PCM	Indstil dataformatet PCM på lydkilden.	-
Lydsignal meget stille eller forvrænget ved analog lyd-kilde	Lydsignal på lydkilden indstil-let for svagt eller for kraftigt	Indstil om muligt lydsignalet på en middel værdi på lydkilden.	-
	Signalniveau for indgangen tilpasset for svagt/for kraftigt	Tilpas signalniveauet for audioindgangen ANALOG IN UNBAL, og øg eller reducér signalniveauet.	22
Lydsignal kun på en side	Analogt audiokabel er ikke forbundet korrekt	Tilslut audiokablet korrekt til afspilningsenheden.	9
	Hovedtelefonstik er ikke for-bundet korrekt	Tilslut hovedtelefonerne korrekt til forstærkeren.	20
HDV 820 registreres ikke som soundafspilningsenhed af pc'en	Driver ikke installeret Installér	USB Audio-driveren.	12
Intet lydsignal ved USB-for-bindelse med pc eller Mac	Anden afspilningsenhed valgt på pc eller Mac	Vælg »Sennheiser HDV 820« som afspilningsenhed.	12
Lydsignalsvigt ved USB-forbindelse	USB-kabel er ikke afskærmet tilstrækkeligt	Anvend som minimum et USB 2.0-certificeret USB-kabel.	-

Kontakt din Sennheiser-forhandler, hvis der opstår problemer med produktet, som ikke findes i tabellen, eller problemet ikke kan afhjælpes med de løsningsforslag, der er angivet i tabellen.

Forhandleren i dit land kan findes på www.senncom.com > »Service & Support«.

Tekniske data

Dimensioner (B x H x D) Ca. 224 x 44 x 306 mm
Vægt Ca. 2,25 kg
Maks. udgangseffekt	Ca. 480 mW @ 1 kHz ved 600 Ω belastning på XLR-4-udgang
Frekvenskarakteristik < 10 Hz til > 100 kHz
Krydstaledæmpning	Min. 93 dB @ 1 kHz
Klirfaktor (THD+N) < 0,001 %
Forstærkning	Indstillelig
UNBAL-indgang/XLR-4-udgang	14 dB, 22 dB, 30 dB, 38 dB, 46 dB
Forstærkning
BAL-indgang/XLR-4-udgang	16 dB
Dynamikområde	>115 dB @ 600 Ω belastning (A-vurderet)
Temperaturområde Drift: 5 til 45 °C
Relativ luftfugtighed (ikke kondenserende)	Drift: 10 til 80 %Opbevaring: 10 til 90 %
Strømforsyning
Forsyningsspændingsområde 100 - 240 V~, 50/60 Hz
Optagelseseffekt Nominelt 12 W	(2 x 300 Ω-hovedtelefoner til 4,4 mm-udgange)
	Maksimalt 18 W(2 x 16 Ω-hovedtelefoner til 4,4 mm-udgange)
Stikbenskonfigurationnetbøsning
Analog indgang BAL (XLR-3)
Stikbenskonfiguration
	L	R
Maksimalt indgangsniveau 18 dBV
Indgangsimpedans 20 kΩ
Analog indgang UNBAL (cinch)
Maksimalt indgangsniveau 20 dBV (ved mindste forstærkning GAIN)
Indgangsmodstand 10 kΩ
Digitale indgange COAX/OPT (koaksial/optisk)
Standard S/PDIF
Understøttede dataflow	PCM
Understøttede skanderingsrater Koaksial/optisk: 44,1; 48; 88,2;96 kHz
	Koaksial: 176,4; 192 kHz
Digital indgang USB (USB, type B)
USB-standard Min. USB 2.0
USB-audioklasse USB Audio Class 2
Understøttede dataformater	PCM: 32 bit, 44,1; 48; 88,2; 96;176,4; 192; 352,8; 384 kHz
	DSD: 64 (2.822.400 Hz),128 (5.644.800 Hz),256 (11.289.600 Hz)
Analog udgang BAL (XLR-3)
Stikbenskonfiguration
	L	R
Maksimalt udgangsniveau 20 dBV
Udgangsimpedans 270 Ω
Hovedtelefonudgang (jackstik, 6,35 mm)
Stikbenskonfiguration
Impedans Min. 16 Ω
Hovedtelefonudgang (XLR-3)
Stikbenskonfiguration		0: Chassis1: GND2: L+3: R+
Impedans Min. 16 Ω
Hovedtelefonudgang (XLR-4)
Stikbenskonfiguration		0: Chassis1: L+2: L-3: R+4: R-
Impedans Min. 16 Ω
Hovedtelefonudgange (Pentaconn, 4,4 mm)
Stikbenskonfiguration
Impedans Min. 16 Ω

Producenterklæringer

Garanti

Sennheiser electronic GmbH & Co. KG yder 24 måneders garanti på dette produkt.

De gældende garantibetingelser findes på internetadressen www.sennheiser.com eller de kan fås hos din Sennheiser-forhandler.

I overensstemmelse med følgende direktiver

• WEEE-direktiv (2012/19/EU)

Symbolet med den overstregede skraldespand på hjul henviser til, at dette produkt efter afslutningen af sin levetid ikke må bortskaffes med det normale husholdningsaffald, men skal afleveres til en separat indsamling. Vær i den forbindelse opmærksom på de nationale/kommunale forskrifter. Afleveringen kan foretages til et indsamlings-eller tilbageleveringssted for el- og elektronikudstyr i din nærhed.

Den separate indsamling af gammelt elektro- og elektronikudstyr har til formål at fremme genanvendelsen, den materielle og andre former for anvendelse af gammelt elektro- og elektronikudstyr og at undgå negative virkninger, for eksempel på grund af skadelige stoffer, der eventuelt er indeholdt. Hermed yder du et vigtigt bidrag til beskyttelse af vores miljø og menneskers sundhed.

Sennheiser er et registreret mærke tilhørende

Sennheiser electronic GmbH & Co. KG.

ASIO er et registreret handelsmærke tilhørende Steinberg Media Technologies GmbH.

Andre produkt- og firmanavne, der er nævnt i denne betjenings-vejledning, kan være varemærker eller registrerede varemærker tilhørende deres respektive ejere.

SENNHEISER

Sennheiser electronic GmbH & Co. KG
