BRUGSANVISNING C24G2AE AOC

Opsætning af stativet og foden 7

Justering af synsvinklen 8

Tilslutning af skærmen 9

Montering af vægarm....10

Image Setup (Billedopsætning) 15

Color Setup (Farveopsætning) 16

Picture Boost (Billedforøgelse) 17

OSD Setup (Opsætning af skæmmenuen).... 18

Game Setting (Spil-indstilling) 19

Extra (Ekstra)....20

Exit (Afslut) 21

Lysdiodeindikator 22

Fejlfinding 23

Specifikationer 24

Generelle specifikationer....24

Forudindstillede skærmindstillinger 25

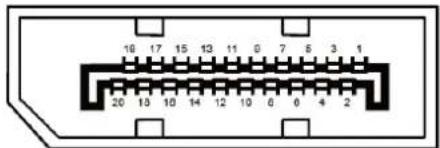

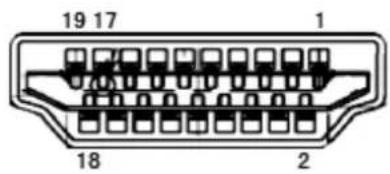

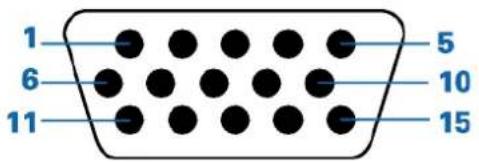

Ben-tildelinger 26

Plug & Play....28

Sikkerhed

National konventioner

Følgende afsnit beskriver de nationale konventioner, som er brugt i dette dokument.

Bemærkninger, sikkerhedsforanstaltninger og advarsler

I denne vejledning er der vist bestemte ikoner ved nogle af afsnittene, som er skrevet med fed eller kursiv skrift. Disse afsnit er bemærkninger, sikkerhedsforanstaltninger eller advarsler, og de bruges som følgende:

BEMÆRK: EN BEMÆRKNING indikerer en vigtig oplysning, som hjælper brugeren med at bruge computersystemet på en bedre måde.

SIKKERHEDSFORANSTALTNING: EN SIKKERHEDSFORANSTALTNING indikerer enten en potentiel skade på hardwaret eller tab af data, og oplyser brugeren om hvordan han/hun kan undgå dette problem.

ADVARSEL: En ADVARSEL angiver risikoen for personskade for fortæller dig, hvordan du skal undgå denne risiko. Nogle advarsler kan være vist på andre måder og er muligvis ikke ledsaget af et ikon. I disse tilfælde, er den specifikke advarsel et krav fra de offentlige myndigheder.

Strøm

Skærmen må kun bruges med strømkilden, som står på mærkatet. Hvis du er usikker på hvilken strømkilde du har i dit hjem, bedes du venligst snakke med din forhandler eller det lokale el-selskab.
⚠️ Skærmen har et trevejs, jordforbundet stik, som er et stik med et tredje (jordforbundet) ben. Dette stik passer kun til en jordforbundet stikkontakt af sikkerhedsmæssige årsager. Hvis din stikkontakt ikke passer til det trebenede stik, skal du få en elektriker til at installere en ny stikkontakt, eller brug en adapter så apparatet jordforbindes sikkert. Det jordforbundne stik har et sikkerhedsmæssigt formål, som ikke må ignoreres.
I tilfælde af tordenvejr, eller hvis apparatet ikke skal bruges i længere tid, bedes du venligst trække stikket ud af stikkontakten. Dette vil beskytte skærmen mod beskadigelse fra spændingsbølger.
Undgå at overbelaste stikdåser og forlængerledninger. Overbelastning kan medføre brand eller elektrisk stød.
For at sikre at skærmen virker korrekt, skal du kun bruge den sammen med UL-godkendte computere, som er udstyret med egnede stikforbindelser, vurderet mellem 100 - 240 V AC, min. 5 A.
Stikkontakten skal være i nærheden af udstyret, og den skal være nem tilgængelig.

Installation

Undgå, at stille skærmen på en ustabil vogn, stativ, trefod, beslag eller bord. Hvis skærmen falder ned, kan den muligvis skade personer og forårsage skade på selve produktet. Sørg for, kun at bruge en vogn, stativ, trefod, beslag eller bord som er anbefalet af fabrikanten eller som er solgt sammen med dette produkt. Følg producentens anvisninger, när du installerer dette produkt, og brug kun monteringstilbehør, som er anbefalet af producenten. Et produkt på en vogn, skal håndteres med forsigtighed.

Stik aldrig genstande ind i ventilationsåbningerne på skærmens kabinet. Dette kan beskadige kredsløbet, og forårsage brand eller elektrisk stød. Undgå, at spille væsker på skærmen.

! Undgå, at ligge forsiden af produktet på gulvet.

Hvis skærmen skal monteres på en væg eller en hylde, bedes du venligst bruge et vægophæng, som er godkendt af producenten, og følg vejledningerne til ophænget.

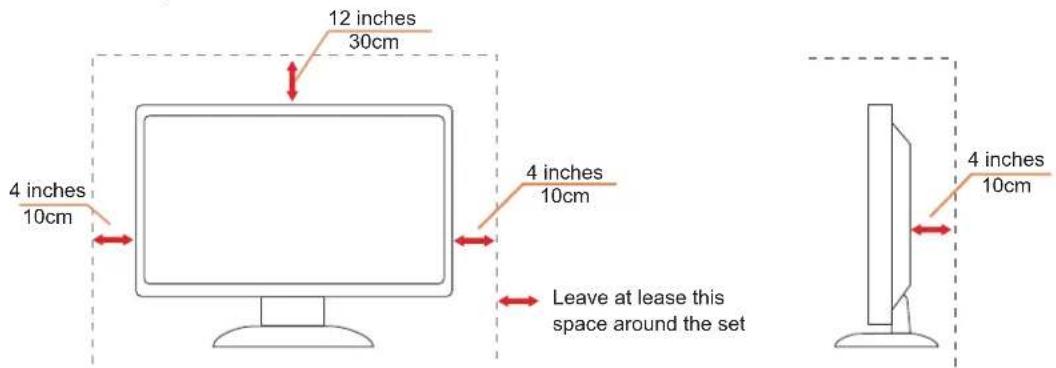

Efterlad plads rundt om skærmen, som vist nedenfor. Eller er der muligvis ikke nok luftventilation, og produktet kan overophede og forårsage brand, eller beskadige skærmen.

Se hvor meget ventilationsplads, der skal være rundt om skærmen nedenfor, når den er monteret på en væg eller på et stativ:

Installeret på et stativ

Rengør kabinettet regelmæssigt med en klud. Du kan bruge en mild sæbeblanding til at tørre pletter af med, i stedet for et stærkt rengøringsmiddel, som kan ske at ætse kabinettet.

Under rengøringen, bedes du sørge for at der ikke trænger væsker ind i produktet. Rengøringskluden må ikke være for grov, da dette kan ridse skærmoverfladen.

Træk venligst ledningen ud, før du rengører produktet.

H₂O

Hvis produktet udgiver en underlig lugt, lyd eller røg, bedes du STRAKS trække stikket ud af stikkontakten, og kontakt et servicecenter.
Sørg for, at ventilationsåbningerne ikke er blokeret af et bord eller gardiner.
Sørg for, at din LCD skærm ikke udsættes for voldsomme vibrationer eller kraftige slag under brug.
! Undgå, at slå på eller tabe skærmen under brug eller under transport.

Opsætning

Indholdet i æsken

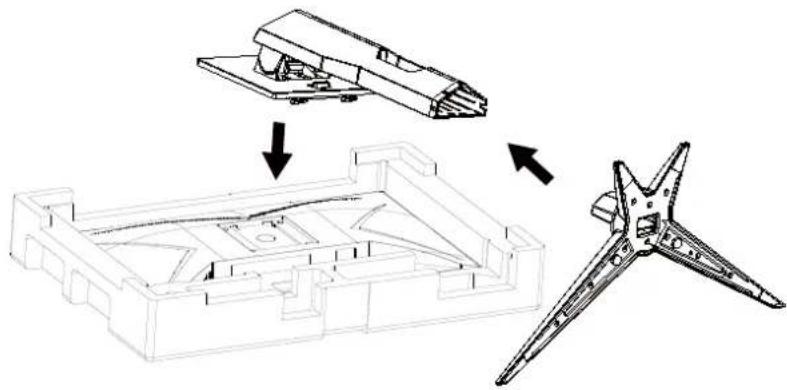

Opsætning af stativet og foden

Sæt foden på eller tage den af som vist nedenfor.

Opsætning:

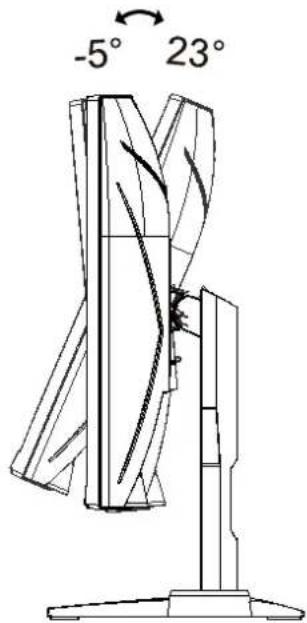

Justering af synsvinklen

For at opnå en optimal synsvinkel, anbefales det at brugeren kan se hele skærmens overflade, hvorefter skærmen justeres efter eget ønske.

Hold på skærmen, så den ikke vælter när du drejer den.

Du kan justere skærmen, som vist nedenfor.

-5° 23°

BEMAERK:

Undgå at røre ved LCD-skærmen, när du ændre vinklen. Det kan beskadige skærmen.

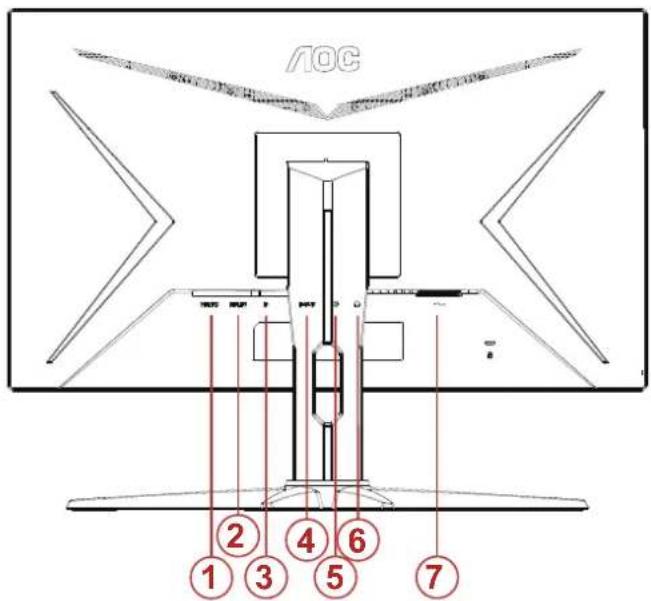

Tilslutning af skærmen

Kabletilslutninger bag på skærmen og på computeren:

1. Sæt strømkablet ordenligt i stikket på bagsiden af skærmen.
2. Sluk for computeren og tag netledningen ud af stikket.
3. Slut skærmens signalkabel til videostikket på bagsiden af din computer.
4. Sæt computerens og skærmens strømledning i en stikkontakt i nærheden.
5. Tænd computer og skærm.

Hvis skærmen viser et billede, er installationen udført. Hvis skærmen ikke viser et billede, henvises til afsnittet Fejlfinding. For at beskytte udstyret skal du altid slukke for din pc og skærmen, inden du tilslutter kablerne.

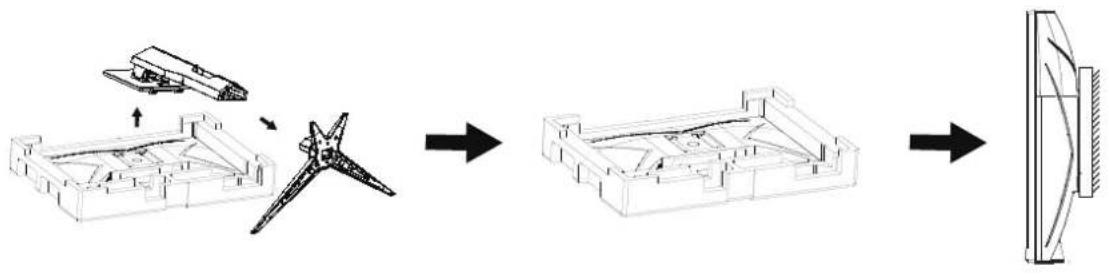

Montering af vægarm

Forbered installation af en vægarm som option.

Denne skærm kan monteres på en vægarm, som du køber seperat. Afbryd effekten før denne procedure. Følg disse trin:

1. Fjernelse af basen..
2. Følg fabrikantens instruktioner for at samle vægarmen..
3. Monter vægarmen på bagsiden af skærmen. Opret hullerne på armen med hullerne på bagsiden af skærmen.
4. Forbind kablerne igen. Referer til brugervejledningen, der kom med vægarmen, for instruktioner på at montere den på væggen.

Bemærk: VESA monteringsskruehuller findes ikke for alle modeller. Tjek venligst med forhandleren eller en officiel afdeling hos AOC.

Tryk på Tænd/Sluk-knappen for at tænde for skærmen.

Menu/Enter

Når der ikke vises en skæmmenu, skal du trykke på OSD eller bekræfte valget. Tryk og hold knappen nede i 2 sekunder for at slukke for skærmen.

Spil-tilstand/<

Når der ikke vises en skæmmenu, skal du trykke på knappen "<" for at åbne spil-tilstanden, og dernæst trykke på "<" eller "> " for at vælge spil-tilstand (FPS, RTS, Racing, Gamer 1, Gamer 2 eller Gamer 3) alt efter spilttype.

Sigtepunkt/>

Når skæmmenuen ikke er åben, skal du trykke på Sigtepunkt-knappen for, at vise/skjule sigtepunktet.

Kilde/Auto/Afslut

Når skæmmenuen er lukket, bruges knappen Kilde/Auto/Afslut som genvejstast til kilden. Når skæmmenuen er lukket, kan du holde Kilde/Auto/Afslut nede i ca. 2 sekunder for at udføre automatisk konfiguration (kun på modeller med D-Sub).

OSD Setting (Indstillinger i skæmmenuen)

Grundlæggende og enkle anvisninger til kontrolknapperne.

Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra Contrast 50 Gamma Gamma Brightness 90 DCR Off Eco mode Standard HDR Mode Off

1). Tryk påknappen MENU for at aktivere skæmmenuen.
2. Brug < og > til at navigere gennem funktionerne. Når den ønskede funktion er fremhævet, skal du trykke på MENU for at slå den til. Tryk på < og > for at navigere igennem undermenuen. Når den ønskede funktion er fremhævet, skal du trykke på knappen MENU for at aktivere den.
3. Brug < og > til at ændre indstillingen i den valgte funktion. Tryk på knappen AUTO for at afslutte. Hvis du ønsker at indstille andre funktioner, skal du gentage trin 2-3.
4. Skærmmenuens lås-funktion: For at låse skærmmenuen, skal du holde MENU-knappen nede mens skærmen er slukket, og tryk herefter på Tænd/Sluk-knappen for at slukke for skærmen. For at låse skærmmenuen op, skal du holde MENU-knappen nede mens skærmen er slukket, og tryk herefter på tænd/sluk-knappen for at slukke for skærmen.

Bemærk:

1). Hvis produktet kun har et enkelt indgangssignal, er det ikke muligt at vælge punktet "Valg af indgang".
2). En af funktionerne DCR, Farveforøgning eller Billedforøgning vil være aktiv, mens de tre andre funktioner vil være deaktive.

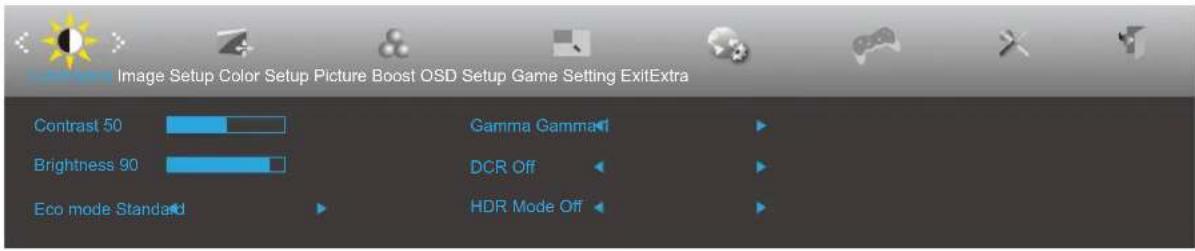

Luminance (Lystæthed)

Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra Contrast 50 Gamma Gamma Brightness 90 DCR Off Eco mode Standard HDR Mode Off

	Contrast (Kontrast)	0-100 Kontrast fra Digital-registeret.
	Brightness (Lysstyrke)	0-100 Justering af baggrundslyset
	Eco mode (∅ko-funktion)	Standard Stand:
		Text (Tekst)		Tekst-tilstand
		Internet		Internet-tilstand
		Game (Spil)	[STX8]	Spil-tilstand
		Movie (Film)		Film-tilstand
		Sports	[TT76]	Sports-tilstand
		Reading (Læse)	[BT57]	Læsefunktion
	Gamma	Gamma1		Justere til Gamma 1
		Gamma2		Justere til Gamma 2
		Gamma3		Justere til Gamma 3
	DCR	Off (Fra)		Deaktiver dynamisk kontrastforhold
		On (Til)		Aktiver dynamisk kontrastforhold
	HDR Mode	OFF		Adjust HDR Mode.
		HDR Picture
		HDR Movie
		HDR Game

Bemærk:

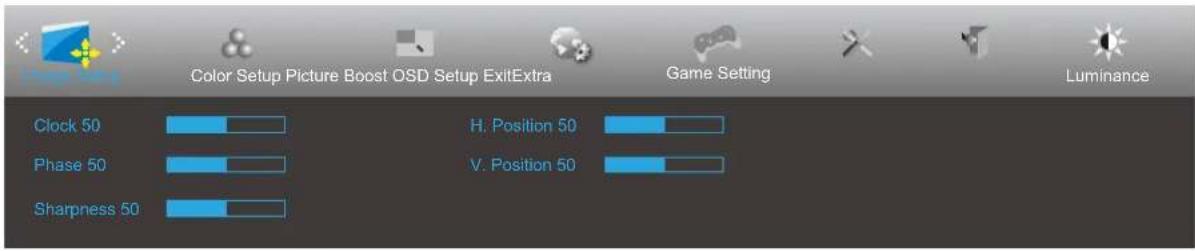

Image Setup (Billedopsætning)

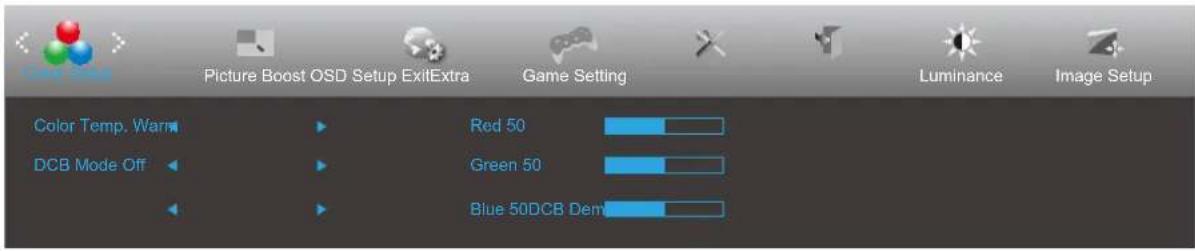

Color Setup (Farveopsætning)

Picture Boost OSD Setup ExitExtra Game Setting Luminance Image Setup Color Temp. Warm DCB Mode Off Red 50 Green 50 Blue 50DCB Dem

	Color Temp.(Farvetemperatur)	Warm (Varm)		Vælg den forhåndsindstillede værdi for farvetemperaturen Varm.
		Normal		Vælg den forhåndsindstillede værdi for farvetemperaturen Normal.
		Cool (Kold)		Vælg den forhåndsindstillede værdi for farvetemperaturen Kold.
		sRGB		Vælg den forhåndsindstillede værdi for farvetemperaturen sRGB.
		User (Bruger)		Hent en brugerdefineret farvetemperatur fra EEPROM.
	DCB Mode (DCB-funktion)	Full Enhance(Fuld forøgelse)	On (Til)/Off (Fra)	Deaktivere eller aktivere Fuld forøgelse
		Nature Skin(Naturlig hud)	On (Til)/Off (Fra)	Deaktivere eller aktivere naturlig hud
		Green Field(Grønt område)	On (Til)/Off (Fra)	Deaktivere eller aktivere grønt område
		Sky-blue(Himmelblå)	On (Til)/Off (Fra)	Deaktivere eller aktivere himmelblå
		AutoDetect(Automatisk identifikation)	On (Til)/Off (Fra)	Deaktivere eller aktivere automatisk identifikation
		Off	On (Til)/Off (Fra)	Deaktivere eller aktivere off.
	DCB Demo		On (Til)/Off (Fra)	Deaktiver eller aktiver demo
	Red (Rød) 0-100 Rød forøgelse fra det digitale register.
	Green (Grøn) 0-100			Grøn forøgelse fra det digitale register.
	Blue (Blå) 0-100 Blå forøgelse fra det digitale register.

Bemærk:

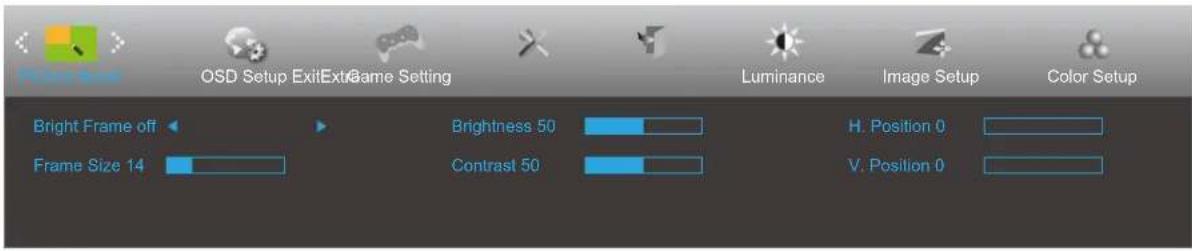

Picture Boost (Billedforøgelse)

Juster billedets lysstyrke, kontraste og placering for at få en bedre visuel oplevelse.

OSD Setup (Opsætning af skæmmenuen)

Game Setting ExitExtra Luminance Image Setup Color Setup Picture Boost Language English Timeout 10 DP Capability 1.2 Volume H. Position 50 V. Position 0 Transparence 25 Break Reminder Off 50

	Language (Sprog)		Vælg sprog for skæmmenuen
	Timeout 5-120 Justering af skæmmenuens timeout
	DP Capability (DP kapacitet)	1.1/1.2	Bemærk, at kun DP1.2 understøtter Adaptive-Sync-funktionen
	H. Position (H. placering)	0-100 Justerer skæmmenuens horisontale placering
	V. Position (V. placering)	0-100 Justerer skæmmenuens vertikale placering
	Volume (Lydstyrke)	0-100 Indstilling af lydstyrke.
	Transparence (Gennemsigtighed)	0-100 Justering af skæmmenuens gennemsigtighed
	Break Reminder (Påmindelse om pause)	Til eller fra	Start påmindelse, hvis brugeren arbejder i mere end 1 time

Bemærk:

Hvis DP-videoindholdet understøtter DP1.2, skal du vælge DP1.2 som DP-kapacitet, ellers vælg DP1.1

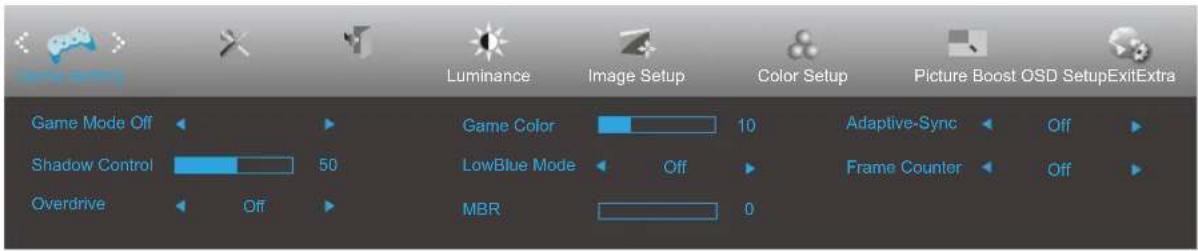

Game Setting (Spil-indstilling)

Game Mode Off Shadow Control Overdrive Off Luminance Image Setup Color Setup Picture Boost OSD SetupExitExtra Game Color 10 Adaptive-Sync Off LowBlue Mode Off Frame Counter Off MBR 0

	Game Mode(Spil-tilstand)	FPS	For at spille FPS (First Person Shooters) spil.Forstærker det mørke temas sortniveau detaljer.
		RTS	Til RTS-spil (Real Time Strategy - strategispil i realtime). Forbedrer billedkvaliteten.
		Racing	For Racing-spil. Giver hurtig responstid og højere farvemætning.
		Gamer 1 (Spiller 1) Brugerpræference indstillinger gemt som Spiller 1.
		Gamer 2 (Spiller 2) Brugerpræference indstillinger gemt som Spiller 2.
		Gamer 3 (Spiller 3) Brugerpræference indstillinger gemt som Spiller 3.
		off (Fra) Ingen optimering med SmartImage.
	Shadow Control(Skyggekontrol)	0-100	Skyggekontrol er som standard indstillet til 50. Du kan ændre indstillingen imellem 0 og 100 for at forbedre kontrasten.1. Hvis billedet er for mørkt, så detaljerne ikke kan ses tydeligt, kan du hæve værdien fra 50-100.2. Hvis billedet er for mørkt, så detaljerne ikke kan ses tydeligt, kan du hæve værdien fra 50-100.
	Overdrive	Weak (Svag)	Justering af svartiden.
		Medium (Mellem)
		Strong (Stærk)
		Boost
		Off (Fra)
	Game color (Spilfarve) 0-20		Spilfarven kan justeres mellem 0-20 for at indstille farvemætningen, så billedet bliver bedre.
	LowBlue Mode(Lavblåt-funktion)	Fra / Multimedie / Internet / Kontor / Læsning	Nedsæt blå lysbølger ved at styre farvetemperaturen.
	MBR 0-20 Juster reduktion af motion blur
	Adaptive-Sync Til eller fra Deaktiver eller aktiver		Adaptive-Sync.
	Billedtæller	Fra / Højre-op / Højre-ned / Venstre-ned / Venstre-op	Vis V-frekvens i det valgte hjørne

Bemærk:

Funktionen MBR og Overdrive Boost kan kun bruges, når Adaptive-Sync er slået fra og og den vertikale frekvens er op til 75 Hz.

	Input Select(Vælg input)		Vælg indgangssignalkilde
	Auto Config.(Automatisk konfiguration)	ja eller nej Justerer automatisk billedet til standard
	Off timer(Sluk-timer)	0-24 timer Vælg DC-sluk tidspunkt
	Image Ratio(Billedformat)	Wide	Vælg skærmens billedforhold.
		4:3
	DDC/CI ja eller nej	Slå understøttelse af DDC/CI til og fra
	Reset(Genindstil)	Ja eller nej	Nulstil menuen til standardindstillingerne.(ENERGY STAR®fås til udvalge modeller.)
		ENERGY STAR®nej

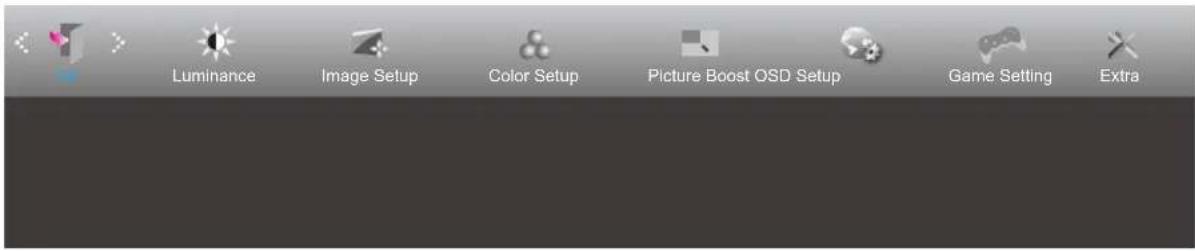

Exit (Afslut)

Exit (Afslut) Forlade hoved-skæmmenuen

Lysdiodeindikator

Status Farve på lysdiode
Almindelig strømforbrug Hvid
Aktiv-fra Orange

Fejlfinding

Problem & Spørgsmål	Mulige løsninger
Strømindikatoren lyser ikke	Kontroller at tænd/sluk-knappen står på Tænd, og at strømkablet sidder korrekt i en stikkontakt med jordforbindelse samt i skærmen.
Intet billede på skærmen	Er strømledningen tilsluttet korrekt?Kontroller strømtilslutningen og strømforsyningen.Er kablet tilsluttet korrekt?(Tilsluttet vha. D-sub-kabel)Kontroller DB-15 kabelforbindelsen.(Tilsluttet vha. HDMI-kabel)Kontroller HDMI kabelforbindelsen.(Forbundet med et DP-kabel)Kontroller DP-kabelforbindelsen.* D-sub/HDMI/DP-indgang er ikke tilgængelig på alle modeller.Hvis enheden er tændt, skal du genstarte computeren for at se startskærmen (login-skærmen).Hvis startskærmen (login-skærmen) kommer frem, skal du genstarte computeren i den relevante tilstand (fejlsikret tilstand i Windows 7/8/10) og derefter skifte frekvensen på videokortet.(Der henvises til afsnittet Indstilling af den optimale opløsning)Hvis startskærmen (login-skærmen) ikke kommer frem, skal du kontakte dit lokale servicecenter eller din forhandler.Står der “Input Not Supported (Indgang ikke understøttet)” på skærmen?Denne meddelelse kommer frem, når signalet fra videokortet overgår den maksimale opløsning og frekvens, som skærmen kan håndtere.Tilpas den maksimale opløsning og frekvens, som skærmen kan håndtere.Sørg for at AOC skærmdriverne er installeret.
Billedet er gnidret og har spøgelsesskygger	Justér kontrast og lysstyrke.Tryk for at indstille automatisk.Undgå at bruge forlængerkabel eller omskifterboks. Vi anbefaler, at du slutter skærmen direkte til udgangsstikket på videokortet på bagsiden.
Billedet hopper og filmrer eller der kommer bølger frem på billedet	Flyt elektriske apparater, der kan forårsage elektriske forstyrrelser, væk fra skærmen.Brug den højeste opdateringshastighed som er mulig med skærmopløsningen du bruger.
Skærmen sidder fast i Aktiv fra-funktionen	Computerens tænd/sluk-knap skal stå på Tænd.Computer-videokortet skal sidde ordentligt i stikket.Sørg for at skærmens videokabel er ordentlig forbundet til computeren.Undersøg skærmens videokabel, og sørg for at ingen af benene er bøjet.Sørg for at du kan styre din computer ved at trykke på CAPS LOCK på tastaturet, og se om CAPS LOCK-lyset tænder. Lyset skal tænde og slukke, når du trykker på CAPS LOCK-tasten.
Én af primærfarverne mangler (R∅D, GR∅N, BLÅ)	Undersøg skærmens videokabel, og sørg for at ingen af benene er ødelagt.Sørg for at skærmens videokabel er ordentlig forbundet til computeren.
Skærmbilledet er ikke centreret, eller det har ikke den korrekte størrelse.	Justér H-Position og V-Position eller tryk på genvejstasten (AUTO).
Billedet farver har defekter (hvid ser ikke ud som hvid)	Juster RGB-farverne, eller vælg den ønskede farvetemperatur.
Horisontale eller vertikale forstyrrelser på skærmen	Brug nedlukningsmetoden i Windows 7/8/10 for at justere KLOK og FASE.Tryk for at indstille automatisk.
Forordninger og reparation	Se oplysninger om forordninger og reparation på cd'en eller gå på www.aoc.com (for at finde modellen, du har købt i dit land, og for at finde oplysninger om forordninger og reparation på supportsiden.

Specifikationer

Generelle specifikationer

Panel	Modelnavn C24G2AE
	Drevsystem TFT LCD farveskærm
	Synlig billedstørrelse 59,8 cm diagonal
	Pixelpitch	0,27156mm (H) × 0,27156mm (V)
	Video R, G, B Analog Interface og Separat synk. H/V TTL	HDMI Interface og DP Interface
	Skærmfarve 16,7M farver
Andet	Vandret scanningsområde	30k-160kHz(D-SUB/HDMI)30k-200kHz(DP)
	Vandret skanningsstørrelse (maksimal)	521,395mm
	Lodret scanningsområde	48-144Hz(D-SUB/HDMI)48-165Hz(DP)
	Lodret skanningsstørrelse (maksimal)	293,285mm
	Optimal forudindstillet opløsning	1920x1080/60Hz
	Max resolution	1920x1080/60Hz(D-SUB)1920x1080/144Hz(HDMI)1920x1080/165Hz(DP)
	Plug & Play VESA DDC2B/CI
	Indgangsstik HDMIx2/ DP/ VGA
	Signal på videoindgang Analog: 0,7 Vp-p (standard), 75 OHM, TMDS
	Udgangsstik Høretelefonstik
	Strømforsyning 100-240V~, 50/60Hz, 1,5A
	Strømforbrug	Typisk (standard lysstyrke og kontrast)	27W
		Maks. (lysstyrke = 100, kontrast = 100) ≤ 36W
		Strømbesparende tilstand ≤ 0,3 W
Fysiske egenskaber	Stiktype VGA/ HDMI/ DP/ Høretelefonstik
	Signal kabeltype	Aftagelig
Miljømæssigt	Temperatur	I drift	0°~40°
		Ikke i drift	-25°~55°
	Luftfugtighed	I drift	10 ~ 85 % (ikke-kondenserende)
		Ikke i drift	5 ~ 93 % (ikke-kondenserende)
	Højde	I drift	0~5000 m (0~16404 fod)
		Ikke i drift	0~12192m (0~40000 fod)

Forudindstillede skærmindstillinger

STANDARD RESOLUTION		HORIZONTAL FREQUENCY(kHz)	VERTICAL FREQUENCY(Hz)
VGA 640x480@60Hz 31.469 59.94
VGA 640x480@72Hz 37.861 72.809
VGA 640x480@75Hz 37.5 75
VGA 640x480@100Hz 50.313 99.826
VGA 640x480@120Hz 60.938 119.72
SVGA 800x600@56Hz 35.156 56.25
SVGA 800x600@60Hz 37.879 60.317
SVGA 800x600@72Hz 48.077 72.188
SVGA 800x600@75Hz 46.875 75
SVGA 800x600@100Hz 62.76 99.778
SVGA 800x600@120Hz 76.302 119.972
XGA 1024x768@60Hz 48.363 60.004
XGA 1024x768@70Hz 56.476 70.069
XGA 1024x768@75Hz 60.023 75.029
XGA 1024x768@100Hz 80.448 99.811
XGA 1024x768@120Hz 97.551 119.989
SXGA	1280x1024@60Hz 63.981 60.02
SXGA	1280x1024@75Hz 79.976 75.025
WXGA+	1440x900@60Hz 55.935 59.887
WXGA+	1440x900@60Hz 55.469 59.901
WSXGA 1680x1050@60Hz 65.29 59.954
WSXGA 1680x1050@60Hz 64.674 59.883
FHD	1920x1080@60Hz 67.5 60
FHD(HDMI)	1920x1080@100Hz	113.221 99.93
FHD(HDMI/DP)	1920x1080@120Hz	137.26 119.982
FHD(HDMI/DP)	1920x1080@144Hz	158.113	144.001
FHD(DP)	1920x1080@165Hz	183.154	165.003
IBM MODES
DOS 640x350@70Hz 31.469 70.087
DOS 720x400@70Hz 31.469 70.087
MAC MODES
VGA 640x480@67Hz 35 66.667
SVGA 832x624@75Hz 49.725 74.551
XGA 1024x768@75Hz 60.241 74.927

Ben-tildelinger

19 17 1 18 2

Ben nr.	Signalnavn Ben nr. Signalnavn	Benn	nr. Signalnavn
1. TMDS	Data 2+ 9. TMDS Data 0- 17. DDC/CEC jord
2. TMDS	Data 2 skjold 10. TMDS klok + 18.				+ 5V strøm
3. TMDS	Data 2- 11. TMDS klok-skjold 19. Hot-plug blev fundet
4. TMDS	Data 1+ 12. TMDS klok-
5. TMDS	Data 1 skjold 13. CEC
6. TMDS	Data 1- 14. Reserveret (N.C. på enhed)
7. TMDS	Data 0+ 15. SCL
8. TMDS	Data 0 skjold 16. SDA

16 17 15 13 11 9 7 5 3 1 20 13 10 14 12 10 8 6 4 2

20-ben kabel til farveskærme

Pin-nr. Signalnavn Pin-nr. Signalnavn
1 ML_Bane 3 (n) 11 GND
2 GND	12 ML_Bane 0 (p)
3 ML_Bane 3 (p)	13 KONFIG1
4 ML_Bane 2 (n)	14 KONFIG2
5 GND	15 AUX_CH (p)
6 ML_Bane 2 (p)	16 GND
7 ML_Bane 1 (n)	17 AUX_CH (n)
8 GND	18 Hot-plug blev fundet
9 ML_Bane 1 (p)	19 Returner DP_PWR
10	ML_Bane 0 (n)	20	DP_PWR

1 6 11 5 10 15

15-ben kabel til farveskærme

Ben nr. 15-ben Side af signalkabel Ben nr. 15-ben Side af signalkabel
1 Video-rød 9 +5V
2 Video-grøn 10 Jordforbindelse
3 Video-blå 11 N.C.
4 N.C. 12 DDC-seriedata
5 Identificer kabel 13 H-synk.
6 GND-R 14 V-synk.
7 GND-G 15 DDC-serieklok
8 GND-B

Plug & Play

Denne skærm er udstyret med VESA DDC2B-kapaciteter i henhold til VESA DDC STANDARDEN. Dette giver skærmen mulighed for at oplyse værtssystemet om dens identitet og, afhængig af DDC-niveauet, videregive yderligere oplysninger om dens skærmkapaciteter.

DDC2B er en tovejs datakanal, som er baseret på I2C-protokollen. Værten kan anmode om EDID-oplysninger over DDC2B-kanalen.
