BRUGSANVISNING 690 RC BLAM
690 RC
Woofer
- Sensitivity 93dB
• Max power 150 W / Nom. power 75 W
• Frequency response 55 Hz - 20 KHz
• Integrated 6dB/ oct cross-over
• 25 mm soft dome tweeter
TECHNICAL SPECIFICATIONS
| Component | Speakers |
| Max power | 150 W |
| Nominal power | 75 W |
| Impedance | 2 Ω |
| Freq. Response | 60 Hz - 20 KHz |
| Sensitivity (2,83V/1m) | 93 dB |
| Magnet | Ferrite |
| Magnet size ∅ x h | 85 x 17 mm 3,35"x 0,67" |
| Total driver displacement | 0,3 l 0,011 cf |
| Weight of one component | 1.05 kg 2,315 lb |
| Voice coil ∅ | 25 mm 0,984" |
| Voice coil height | 11 mm 0,433" |
| Cone | Coated cellulose pulp |

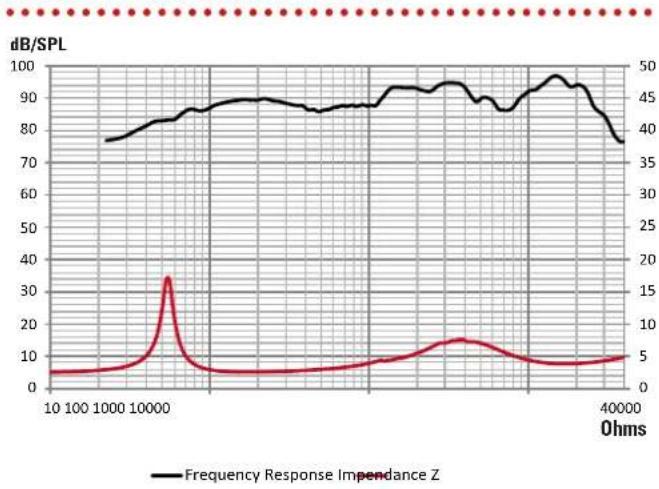

FREQUENCY RESPONSE / IMPEDANCE
line
| Ohms | Frequency Response Impedance Z (dB/SPL) | Frequency Response Impedance Z (SPL) | |------|------------------------------------------|--------------------------------------| | 10 | 75 | 5 | | 100 | 78 | 6 | | 1000 | 82 | 10 | | 10000| 85 | 35 | | 40000| 78 | 5 |


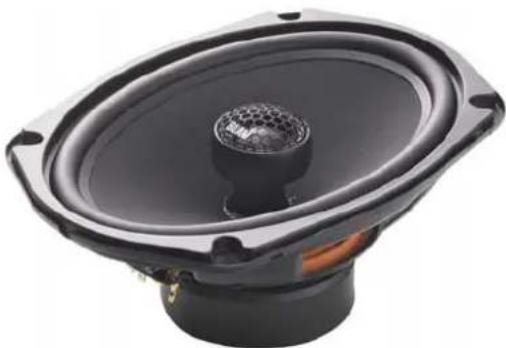

Close-up of a black speaker with a circular grille and base, no visible text or symbols


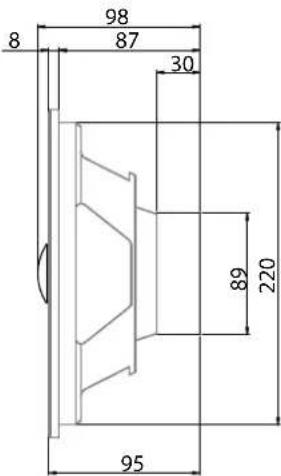

8 98 87 30 89 220 95


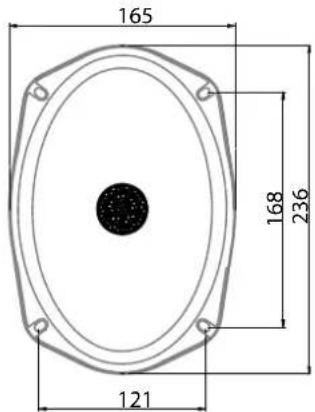

165 168 236 121THIELE-SMALL PARAMETERS
| effective Φ (d) | 164,6 mm |
| Sd | 212,79 cm ^2 |
| Xmax | 3 mm |
| Re | 2,4 Ω |
| Fs | 54,10 Hz |
| Le | 101,12 μH @ 1 kHz |
| Le | 216,5 μH @10 kHz |
| Vas | 26,45 L |
| Mms | 20,81 g |
| Cms | 0,000416 m/N |
| BL | 4,23 Tm |
| Qts | 0,82 |
| Qes | 0,95 |
| Qms | 6,12 |
| Sensitivity (dB/W/m) | 88,4 dB |
