BRUGSANVISNING GNT 10 GARMIN
GNT™ 10 Installationsvejledning
GNT 10 kan sluttes til et eksisterende NMEA 2000 ^® netværk på din båd og gør det muligt at sende netværksdata over det trådløse ANT netværk til kompatible Garmin ^® produkter, f.eks. marine-smartwatches i quatix ^® serien. Connect IQ ^™ appen er påkrævet for at få vist data fra GNT 10. Du kan downloade appen fra apps.garmin.com eller app-butikken på din smartphone.
Yderligere GNT 10 enheder kan installeres på NMEA 2000 netværket for at opnå større dækningsområde på båden.
Vigtige sikkerhedsoplysninger
ADVARSEL
Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.
▲ FORSIGTIG
Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.
BEMAERK
Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.
Overvejelser om montering
BEMAERK
Denne enhed skal monteres på et sted, der ikke er udsat for ekstreme temperaturer eller betingelser. Temperaturområdet for denne enhed er angivet i produktspecifikationerne. Længere tids påvirkning ved temperaturer uden for det angivne temperaturområde, ved opbevaring eller drift, kan forårsage fejl på enheden. Fejl og relaterede konsekvenser, der skyldes ekstreme temperaturer, er ikke dækket af garantien.
Når du vælger et monteringssted, skal du tage højde for nedenstående:
- Metal og andre tætte materialer kan forhindre kommunikation mellem enheden og Garmin trådløse marineenheder. Den tænkte monteringsposition skal testes for at kontrollere, at enheden kan kommunikere pålideligt med de trådløse enheder, hvor du planlægger at anvende dem på båden.
- Du kan bruge de medfølgende skruer til montering af enheden i båden. Hvis de medfølgende skruer ikke passer til monteringsoverfladen, skal der købes egnet udstyr separat.
Montering af enheden
1 Fastslå monteringssted.
2 Brug enheden som en skabelon til at markere placeringen af de to forboringshuller på monteringsoverfladen.
3 Bor forboringshullerne med et 3 mm ( ^1/_8 tommers) borehoved.
4 Brug de medfølgende skruer til at montere enheden på monteringsoverfladen.
NMEA 2000 Overvejelser om tilslutning
- Denne enhed tilsluttes et eksisterende NMEA 2000 netværk på båden.
- Hvis du ikke er fortrolig med NMEA 2000, bør du læse kapitlet "NMEA 2000 Grundlæggende om netværk" i Teknisk reference til NMEA 2000 produkter, der findes på webstedet Garmin. Klik på linket "Manuals" (Vejledninger) på produktsiden til din enhed på www.garmin.com.
- Hvis det kabel, der er forbundet til enheden, ikke kan nå NMEA 2000 netværket, kan der anvendes en forlængelse på op til 5 m (16,5 fod) i overensstemmelse med NMEA 2000 retningslinjerne.

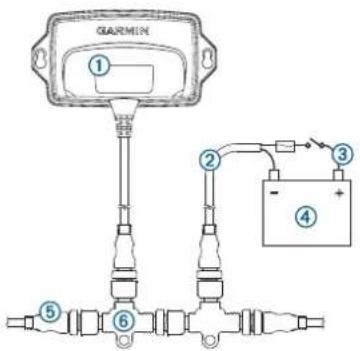

| Punkt Beskrivelse | |
| 1 | GNT 10 enhed |
| 2 | NMEA 2000 strømkabel (eksisterende; medfølger ikke) |
| 3 | Tænding eller serieafbryder (eksisterende; medfølger ikke) |
| 4 | 12 V DC-strømkilde |
| 5 | NMEA 2000 terminator- eller backbonekabel (eksisterende; medfølger ikke) |
| 6 | NMEA 2000 T-stik (medfølger) |
Status-LED
Enheden har en tofarvet LED, du kan bruge til fejlsøgning af problemer, hvis det er nødvendigt. LED-indikatoren er mærket STATUS på enheden.
| Farve Status Status | ||
| Grøn Blinker Enheden fungerer korrekt. | ||
| Grøn Lyserkonstant | Enhedens software opdateres. | |
| Rød Blinker langsomt | Enheden starter. Hvis LED'en ikke skifter til blinkende grønt efter en kort periode, fungerer enheden muligvis ikke korrekt. En softwareopdatering ved hjælp af en Garmin plotter tilsluttet samme NMEA 2000 netværk kan muligvis løse problemet. | |
| Rød Blinker hurtigt | Enheden modtager ikke NMEA 2000 data. Netværket NMEA 2000 bør kontrolleres for korrekt installation og betjening. | |
Specifikationer
| Specifikation Mål | |
| Mål (B×H×D) 135 × 71 × 26 | mm (5 tommer) ^5/_16 × 2^51/_64 × 1^11/_16 |
| Vægt 188 g (6,63 oz.) | |
| Temperaturområde Fra 5° til 158°F (fra -15° til 70°C) | |
| Materiale Fuldt tætnet, robust | st plastlegering, vandtæt iht. standarden IEC 60529 IPX7 |
| Sikkerhedsafstand for kompas | 50 mm (1,97 tommer) |
| NMEA 2000 LEN ved 9 V DC | 1 |
NMEA 2000 PGN-oplysninger
Send og modtag
| PGN Beskrivelse | |
| 059392 | ISO-bekræftelse |
| 060928 | ISO-adressekrav |
| 126208 | NMEA*: kommando, anmodning og anerkendelse af gruppe-funktion |
Send
| PGN Beskrivelse | |
| 126464 Send gruppefunktion for PGN-oversigt | |
| 126996 Produktoplysninger |
Modtag
| PGN Beskrivelse | |
| 059904 ISO-anmodning | |
| 127250 Fartojsretning | |
| 127258 Magnetisk variation | |
| 127488 Motorparametre: hurtig opdatering | |
| 127489 Motorparametre: dynamiske | |
| 127505 Væskeniveau | |
| 127508 Batteristatus | |
| 128259 Hastighed: i forhold til vand | |
| 128267 Vanddybde | |
| 129025 Position: hurtig opdatering | |
| 129026 COG og SOG: hurtig opdatering | |
| 129029 GNSS-positionsdata | |
| 129283 Cross Track-fejl | |
| 129284 Navigationsdata | |
| 129285 Navigationsrute/Waypoint-oplysninger | |
| 130306 Vinddata | |
| 130312 Temperatur | |
| 130314 Faktisk tryk |
© 2013 Garmin Ltd. eller dets datterselskaber
Garmin ^1 og Garmin-logoet er varemærker tilhørende Garmin Ltd. eller dets datterselskaber, registreret i USA og andre lande. GNT ^2 og quatix ^3 er varemærker tilhørende Garmin Ltd. eller dets datterselskaber. Disse varemærker må ikke anvendes uden udtrykkelig tilladelse fra Garmin.
NMEA 2000 ^® og NMEA 2000-logoet er registrerede varemærker tilhørende National Maritime Electronics Association.
