Installationsvejledning til GNX™ 20/21

For optimal ydeevne skal du installere dette navigeringsudstyr i overensstemmelse med disse instruktioner. Hvis der opstår problemer under installationen, skal du kontakte Garmin ^® support eller søge hjælp hos en fagmand.

Dette instrument kommunikerer med NMEA 2000 ^® sensorer og enheder og viser oplysninger som f.eks. hastighed, kurs og vanddybde, når det er tilsluttet de relevante sensorer. Instrumentet kan også kommunikere med en NMEA ^® 0183 enhed ved hjælp af et datakabel.

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

FORSIGTIG

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen, for at undgå skader på dit fartøj.

Overvejelser om montering

BEMÄRK

Denne enhed skal monteres på et sted, der ikke er udsat for ekstreme temperaturer eller betingelser. Temperaturområdet for denne enhed er angivet i produktspecifikationerne. Længere tids påvirkning ved temperaturer uden for det angivne temperaturområde, ved opbevaring eller drift, kan forårsage fejl på enheden. Fejl og relaterede konsekvenser, der skyldes ekstreme temperaturer, er ikke dækket af garantien.

Monteringsoverfladen skal være flad, så enheden ikke beskadiges, når den monteres.

Når du vælger et monteringssted, skal du tage højde for nedenstående:

• Monteringsstedet skal være under øjenhøjde for at give optimalt udsyn, når du styrer fartøjet.
• Placeringen bør være mindre end en 45° synsvinkel for GNX 20 navigeringsudstyr med standard LCD og mindre end 50° for GNX 21 navigeringsudstyr med omvendt LCD. Skærmfarverne bliver omvendt, når synsvinklen er større end 30° i kl 9-retningen på GNX 20, og når synsvinklen er større end 60° i kl. 1-retningen på GNX 21.
• Monteringsoverfladen skal være stærk nok til at understøtte enhedens vægt og beskytte den mod kraftige vibrationer eller stød.
• For at undgå forstyrrelse af et magnetisk kompas, må enheden ikke placeres tættere på et kompas end den sikkerhedsafstand for kompas, der er angivet i produktets specifikationer.
• Området bag monteringsoverfladen skal give plads til føring og tilslutning af kablerne.

Montering af enheden

BEMÄRK

Hvis du monterer enheden i fiberglass, skal du bruge et forsænkningshoved til at bore en frigangsforsænkning udelukkende i det øverste gelcoat-lag, når du borer forboringshullerne. Dette modvirker, at gelcoat-laget revner, når du strammer skruerne.

Den medfølgende skabelon og de medfølgende beslag kan bruges til planmontering af enheden i instrumentbrættet.

1 Klip skabelonen til planmontering til, og kontroller, at den kan være på det sted, hvor du planlægger at montere navigeringsudstyret.
Skabelonen til planmontering følger med i produktæsken.
2 Fjern beklædningen fra det selvklæbende område på bagsiden af skabelonen, og klæb den fast på det sted, hvor du planlægger at montere navigeringsudstyret.
3 Hvis du planlægger at skære hullet med en rundsav i stedet for en 90 mm (3,5 tommer) hulsav, skal du bruge et 10 mm ( ^3/8 tommer) borehoved til at lave et forboringshul, før du begynder at save i monteringsoverfladen.
4 Brug en 90 mm (3,5 tommer) hulsav eller rundsav til skære monteringsoverfladen langs indersiden af den linje, der er tegnet på skabelonen.
5 Brug om nødvendigt en fil og sandpapir til at tilpasse hullets størrelse.
6 Placer navigeringsudstyret i det udskårne hul for at kontrollere, at de fire monteringshuller på skabelonen er placeret korrekt.
7 Hvis monteringshullerne ikke er korrekte, skal du markere de korrekte placeringer for monteringshullerne.
8 Fjern navigeringsudstyret fra det udskårne hul.
9 Bor forboringshullerne på 2,8 mm ( ^7/64 tommer).
Hvis du monterer navigeringsudstyret i fiberglass, skal du bruge et forsænkningshoved som angivet i anvisningen.
10 Fjern resten af skabelonen.
11 Placer den medfølgende pakning på bagsiden af enheden, og smør marineforsegler omkring pakningen for at forhindre lækage bag instrumentbrættet.
12 Hvis ikke du har adgang til bagsiden af enheden, efter at du har monteret den, skal du tilslutte alle de nødvendige kabler til enheden, inden du anbringer den i det udskårne hul.
BEMÆRK: For at forhindre korrosion på metalkontakterne skal ubrugte stik dækkes med de medfølgende vejrhætter.
13 Placer navigeringsudstyret i det udskårne hul.
14 Fastgør navigeringsudstyret på monteringsoverfladen ved hjælp af de medfølgende skruer.
Hvis du monterer navigeringsudstyret i fiberglas, skal du bruge et rustfrit smøremiddel som angivet i anvisningen.

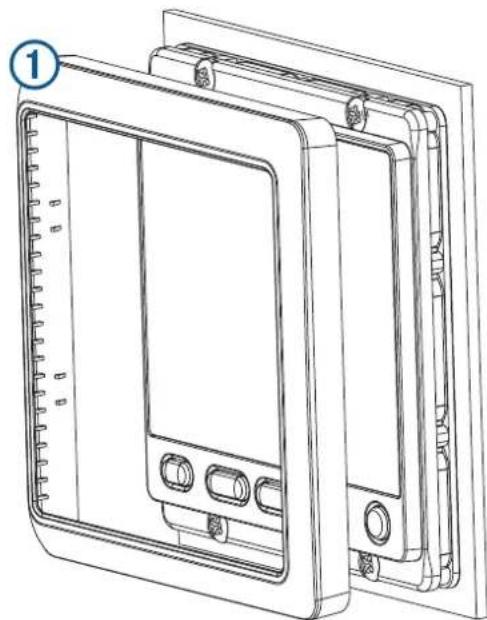

15 Klik rammen på plads.

Overvejelser ved tilslutning

Navigeringsudstyret sluttes til strømmen og til datakilder via et NMEA 2000 netværk.

Selvom udstyret ikke kan modtage NMEA 0183-data direkte, kan det vise NMEA 0183 data fra kilder, der er sluttet til en GNX 20 eller GNX 21 enhed (sælges separat) på samme NMEA 2000 netværk.

Udstyret kan også modtage data fra Nexus® instrumenter og sensorer vha. en GND™ 10 enhed (sælges separat).

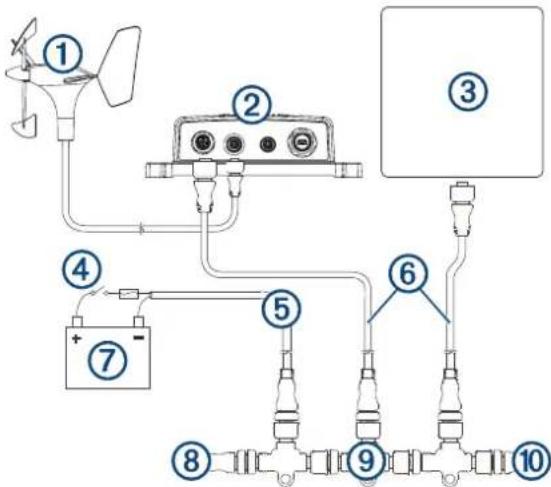

Overvejelser om NMEA 2000 tilslutning

BEMAERK

Hvis du opretter forbindelse til et eksisterende NMEA 2000 netværk, skal du identificere NMEA 2000 strømkablet. Du behøver kun et NMEA 2000 strømkabel for at NMEA 2000 netværket kan anvendes.

En NMEA 2000 Power Isolator (010-11580-00) skal bruges i installationer, hvor den eksisterende NMEA 2000 netværksudbyder er ukendt.

Hvis du monterer et NMEA 2000 strømkabel, skal du tilslutte det til bådens tændingskontakt eller gennem en anden serieafbryder. NMEA 2000 enheder vil dræne batteriet, hvis NMEA 2000 strømkablet tilsluttes direkte til batteriet.

Navigeringsudstyret opretter forbindelse til et NMEA 2000 netværk på båden. NMEA 2000 netværket forsyner navigeringsudstyret med strøm og data fra NMEA 2000 enheder, f.eks. en vindsensor. De medfølgende NMEA 2000 kabler og stik giver dig mulighed for enten at tilslutte enheden til dit eksisterende NMEA 2000 netværk eller at oprette et grundlæggende NMEA 2000 netværk, hvis det er nødvendigt.

Hvis du ikke er fortrolig med NMEA 2000, bør du læse kapitlet "Grundlæggende om NMEA 2000 netværk" i Teknisk reference for NMEA 2000 produkter. Gå til garmin.com/manuals/nmea_2000 for at hente referencematerialet.

• Marineinstrumentet kan modtage NMEA 0183 data fra én enhed ved hjælp af et NMEA datakabel (medfølger ikke), men det kan ikke sende data fra NMEA 0183 enheden til NMEA 2000 netværket.
• Hvis du udskifter et ældre Garmin marineinstrument, som i øjeblikket anvender et NMEA datakabel, behøver du ikke at købe et nyt, men det kan være nødvendigt at udskifte låseringen med kvart omdrejning med en låsering med gevind. Besøg din lokale Garmin forhandler eller www.garmin.com for at få flere oplysninger.
• Den installationsvejledning, der fulgte med din NMEA 0183-kompatible enhed bør indeholde de oplysninger, du behøver for at identificere sendeledningerne Tx/A (Ud +) og Tx/B (Ud -).
• Når NMEA 0183 enheder tilsluttes med to sendeledninger, er det ikke nødvendigt, at NMEA 2000 bussen og NMEA 0183 enheden er sluttet til fælles jord.
• Når du tilslutter en NMEA 0183-enhed, der kun har én sendeledning Tx (Ud), skal NMEA 2000 bussen og NMEA 0183-enheden være tilsluttet fælles jord.
• Til længere ledninger bør du bruge en ledning på mindst 0,33 mm ^2 (22 AWG).
• Du skal lodde og forsegle alle forbindelser med varmekrymperør.

Ledningsfarve Ledningsfunktion
Rød En rød ledning forefindes kun på nogle varianter af datakablet, og den skal ikke tilsluttes.

Sort	Tilbehør (-). Denne ledning anvendes kun, når navigeringsudstyret sluttes til en Garmin HVS GPS-antenne.
Gul	Tilbehør (+). Denne ledning anvendes kun, når navigeringsudstyret sluttes til en Garmin HVS GPS-antenne.
Blå	Tx/A (Ud +). Denne ledning anvendes kun, når navigeringsudstyret sluttes til en Garmin HVS GPS-antenne.
Hvid	Tx/B (Ud -). Denne ledning anvendes kun, når navigeringsudstyret sluttes til en Garmin HVS GPS-antenne.
Brun Rx/A (Ind +)
Grøn Rx/B (Ind -)

NMEA 0183 Ledningsdiagrammer

Dette diagram er et eksempel på en tilslutning til en almindelig NMEA 0183 enhed med to Tx-ledninger.

Element Beskrivelse

1	Navigeringsudtyr med et NMEA datakabel (medfølger ikke)
2	Strømkilde
3	NMEA 0183 kompatibel enhed

Element Garmin ledningsfunktion Garmin ledningsfarve NMEA 0183 - Funktion af ledninger

1	Ikke relevant Ikke relevant Tænd/sluk
2	Ikke relevant Ikke relevant Data jord
3	Rx/A (Ind +) Brun Tx/A (Ud +)
4	Rx/B (Ind -) Grøn Tx/B (Ud -)

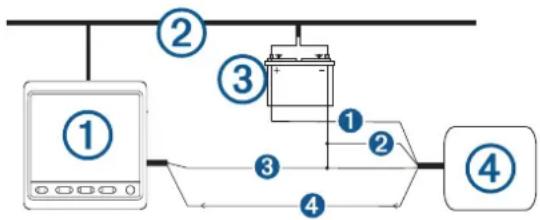

Dette diagram er et eksempel på en tilslutning til en almindelig NMEA 0183 enhed med én Tx-ledning.

Element Beskrivelse

1	Navigeringsudtyr med et NMEA datakabel (medfølger ikke)
2	NMEA 2000 netværk (skal være sluttes til samme jord som NMEA datakablet)
3	Strømkilde
4	NMEA 0183 kompatibel enhed
Element	Garmin ledningsfunktion Garmin	ledningsfarve NMEA 0183	- Funktion af ledninger
1	Ikke relevant Ikke relevant Tænd/sluk

Element	Garmin ledningsfunktion	Garmin ledningsfarve NMEA 0183 - Funktion af ledninger
	Ikke relevant Ikke relevant Strøm jord
	Rx/B (Ind -) Grøn Data jord
	Rx/A (Ind +) Brun Tx

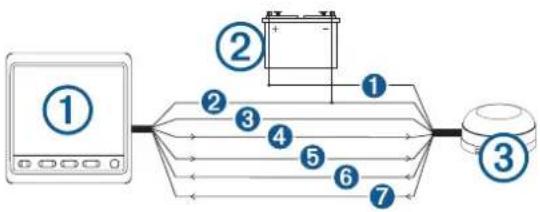

Dette diagram er et eksempel på en tilslutning til en Garmin HVS GPS-antenne.

Element Beskrivelse

Navigeringsudtyr med et NMEA datakabel (medfølger ikke)

Strømkilde

Garmin HVS GPS-antenne

Element Farve på navigeringsudstyrets ledning Farve på antenneledning

Ikke relevant Rød

Sort Sort

Gul Orange

Blå Hvid

Hvid

Brun

Grøn

Hvid/orange

Grå

Hvid/rød

Specifikationer

Specifikation Mål
Mål uden soldæksel (H×B×D) 110 x 115 x 30 mm (4,33 x 4,53 x 1,18 tommer)
Mål med soldæksel (H×B×D) 115 x 120 x 35,5 mm (4,53 x 4,72 x 1,40 tommer)
Vægt uden soldæksel 247 g (8,71 oz.)
Vægt med soldæksel 283 g (9,98 oz.)
Temperaturområde Fra 5° til 158°F (fra -15° til 70°C)
Sikkerhedsafstand for kompas 209 mm (8,25 tommer)
Materiale	Kabinet: fuldt tætnet polycarbonatLinse: Glas med anti-refleksbehandling
Vandtæthed IEC 60529 IPX7	1
Strømforbrug 1,35 W maks.
Enhedens maksimale spænding 32 V DC
NMEA 2000 indgangsspænding Fra 9 til 16 Vdc
NMEA 2000 load equivalency number (LEN) 3 (150 mA ved 9 V DC)

NMEA 2000 PGN-oplysninger

Send og modtag

PGN Beskrivelse

059392 ISO-bekræftelse

059904 ISO-anmodning

060928 ISO-adressekrav

61184 Produktoplysninger

126208 NMEA: kommando, anmodning og anerkendelse af gruppefunktion

126996 Produktoplysninger

Send

PGN Beskrivelse
126464 Send gruppefunktion for PGN-oversigt

Modtag

PGN Beskrivelse
126992 Systemtid
127245 Ror
127250 Fartøjsretning
127488 Motorparametre: hurtig opdatering
127489 Motorparametre: dynamiske
127508 Batteristatus
128259 Hastighed: i forhold til vand
128267 Vanddybde
129025 Position: hurtig opdatering
129026 COG/SOG: hurtig opdatering
129029 GNSS-positionsdata
129283 Cross Track-fejl
129284 Navigationsdata
129285 Navigationsrute/Waypoint-oplysninger
129539 GNSS reducing af nøjagtighed (DOP)
130306 Vinddata
130310 Miljøparametre
130311 Miljøparametre
130312 Temperatur

PGN Beskrivelse

130313 Fugtighed

130314 Faktisk tryk

NMEA 0183 oplysninger

Når instrumentet er tilsluttet en valgfri NMEA 0183 kompatibel enhed, kan det modtage disse NMEA 0183 sætninger.

Sætning Beskrivelse

GLL Geografisk position (breddegrad/længdegrad)

GRMB GPS-data

GRME GPS-position fejldata

MWV Vindhastighed og -vinkel

RMC Anbefalet minimum for specifikke GNSS-data

THS Kurssensordata

VHW Fart gennem vand og kurs

Du kan købe samtlige oplysninger om National Marine Electronics Association (NMEA)-format og -sætninger hos www.nmea.org.
