BRUGSANVISNING GLS 10 GARMIN

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i plotterens produktpakke for at se produktadvarsler og andre vigtige oplysninger.

Du er ansvarlig for sikker og forsigtig betjening af dit fartøj. Ekkoloddet er et værktøj, som gør dig mere opmærksom på vandet under din båd. Det fritager dig ikke for ansvaret for at holde øje med vandet omkring din båd, mens du navigerer.

▲ FORSIGTIG

Hvis udstyret ikke installeres og vedligeholdes i henhold til disse instruktioner, kan det medføre personskader eller skader på udstyret.

Bær altid beskyttelsesbriller, høreværn og støvmaske, när du borer, skærer eller sliber.

BEMAERK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

For at opnå den bedste ydelse og undgå skader på din båd skal du installere Garmin® enheden i henhold til denne vejledning.

Læs hele installationsvejledningen, før du fortsætter med installationen. Hvis der opstår problemer under installationen, skal du gå til support.garmin.com for at få flere oplysninger.

Softwareopdatering

Du skal opdatere Garmin plotter-softwaren, när du installerer denne enhed.

Hvis din plotter indeholder Wi-Fi ^® teknologi, bør du opdatere softwaren med ActiveCaptain ^® appen på en kompatibel Android ^™ eller Apple ^® enhed.

Hvis din plotter ikke indeholder Wi-Fi teknologi, bør du opdatere softwaren med et hukommelseskort og en Windows ^® eller Mac ^® computer.

Få flere oplysninger ved at gå til support.garmin.com.

Nødvendigt værktøj

• Boremaskine
• 4 mm ( ^5/32 tommer) og 3.2 mm ( ^1/8 tommer) borehoveder
• Afdækningstape
• Nummer 2 stjerneskruetrækker
• Marineforsegler
• 32 mm (1 ^1/_4 tommer) hulsav (valgfri)
  • Kabelklemmer (valgfri)

Overvejelser om montering

• Du skal vinkle transduceren korrekt, så den valgte tilstand kan fungere optimalt.

• Ekkolodsmodulet skal monteres et sted med tilstrækkelig ventilation, hvor det ikke bliver udsat for ekstreme temperaturer.

• Du bør ikke montere transduceren et sted, hvor den kan blive stødt ved søsætning, indhaling eller opbevaring.

• Transduceren bør ikke placeres bag plankegange, stivere, fittings, vandindsugninger eller udledningshuller, transducere til montering gennem skroget eller andet, der skaber luftbobler eller turbulens i vandet. Turbulens i vandet kan forstyrre ekkolodsstrålen.
• Du bør montere transduceren så tæt på bådens midterlinje som muligt.
• Ved montering længere fra hækkens centerlinje kan en større skroghældning få bådens skrog ① at komme i vejen for ekkolodstrålen ② hvilket kan medføre dårlig registrering på den anden side af båden ③. Transduceren set bagfra.

• På fartøjer med ét drev må du ikke montere transduceren på linje med skruen.
• På fartøjer med to drev bør du så vidt muligt montere transduceren mellem drevene.
• Du bør montere ekkolodsmodulet på steder, hvor lysdioderne er synlige, hvor kablerne kan tilsluttes, og hvor enheden ikke vil blive nedsænket.

Overvejelser om kabler

BEMAERK

Ved at adskille tvillingekablerne i nærheden af det roterende led på en kabelstyret elmotor reduceres belastningen, og kablernes levetid forlænges.

Kabelbindere og kabelklemmer kan overspænde og beskadige eller ødelægge kablet eller forårsage kabeltræthed på grund af gentagen rotation af motoren.

Brug sort elektrisk tape til at fastgøre kablerne over og under det roterende led. Hvis du fastgør kablerne med kabelbindere, må de ikke overspændes.

Du skal fastgøre kablerne over og under elmotorens drejeled.

Du skal lave en servicesløjfe, der er mindst 25 cm (10 tommer) lang, i kablerne med det roterende led centreret på sløjfen.

Du skal bruge det medfølgende værktøj, en fladhovedet skruetrækker eller en stump kniv til at adskille kablerne.

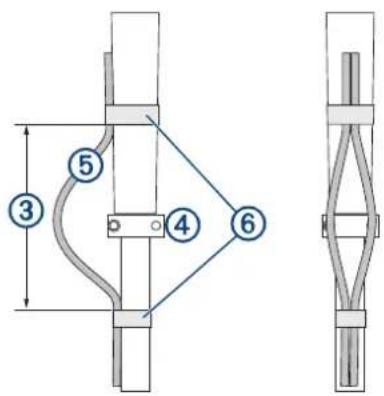

Adskillelse af transducerkablerne

Før du adskiller kablerne, skal du testmontere transduceren. Kablerne skal have stuetemperatur, når du adskiller dem.

1 Når transduceren er monteret på elmotoren, skal du markere placeringen, hvor transducerkablet krydser det roterende led ①.

2 Placer transducerkablerne på en hård, flad overflade.
3 Tryk spidsen af skæreværktøjet, en fladhovedet skruetrækker eller en stump kniv mod midten af kablerne på det markerede sted, og punktér materialet mellem kablerne.

BEMÆRK: Skær ikke gennem eller ind i den runde del af kablerne. Punktér kun det midterste bånd mellem kablerne.

4 Træk kabelhalvdelene fra hinanden med fingrene ca. 12,5 cm (5 tommer) på begge sider af hullet.

5 Sørg for, at kablerne har en afstand på mindst 10 cm (4 tommer) over og 10 cm (4 tommer) under ③kablets splittede del og er centreret på det roterende led ④Dette danner en sløjfe ⑤kablet over det roterende led. Sløjfen skal være stor nok til at muliggøre fuld rotation af transduceren i begge retninger. Sørg for, at der er mindst 25 cm (10 tommer) kabel til at dække den 20 cm (8 tommer) lange del mellem monteringspunkterne.

6 Anvend den sorte elektriske tabe ⑧ at fastgøre transducerkablet til skaftet. Kablets splittede del skal føres under tapen.
7 Test elmotorens fulde rotation for at sikre, at kablerne går fri af det roterende led og ikke trækkes på grund af spænding under rotationen.

Installation af transduceren på en trollingmotor

Samling af monteringsudstyret til trollingmotortromlen

1 Juster den øverste del af transduceren ① så den passer med den øverste del af beslaget ②

2 Brug den medfølgende unbrakonøgle til at fastgøre beslaget på transduceren med passkruen ③gummipakningen og pakskiven ⑤

BEMÆRK: Stram beslaget til transduceren helt til. Det anbefalede drejningsmoment, passkruen skal tilspændes med, er 2,5 lb-ft. (3,4 N-m).

Installation af transduceren på en trollingmotor

BEMAERK

Du skal fastgøre transducerkablet til benet eller et andet fastgøringssted under installationen. Beskadigelse af transducerkablets ledninger eller kabelkappe kan forårsage transducerfejl.

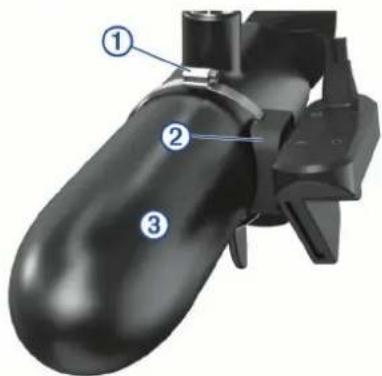

1 Før slangeklemmen ①ennem hullet på trollingmotorbeslaget ②ndtil ens længder kommer ud på begge sider af beslaget.

2 Fastgør slangeklemmen rundt om trollingmotoren ③ BEMAERK: Drej ikke transduceren.
3 Fastgør transducerkablet til motorakslen eller et andet fastgøringssted.
4 Før transducerkablet til det sted, hvor ekkolodsmodulet er installeret, under iagttagelse af disse forholdsregler.

• Undgå at føre kablet i nærheden af el-ledninger eller andre kilder til elektrisk interferens.
• Du skal føre kablet på en måde, så det ikke klemmes, när trollingmotoren anvendes eller opbevares.

BEMÆRK: Hvis du har behov for at øge længden af kablet, kan du tilslutte et forlængerkabel, der kan købes som tilbehør på buy.garmin.com eller hos din Garmin forhandler.

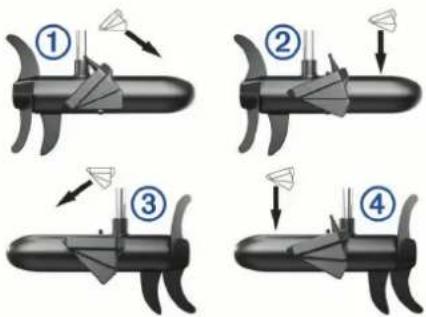

5 Placer transduceren i den ønskede vinkel (Retning på trollingmotorbeslag, side 3).

Retningen afhænger af, hvilken side af trollingmotoren du har monteret transduceren på, og det ønskede synsfelt.

TIP: Du er ikke nødvendigt at bruge værktøj for at ændre retningen fra fremad til ned. Drej beslaget ét klik for at ændre retningen fra fremad til ned.

1	Styrbordsside, udsyn fremad
2	Styrbordsside, udsyn nedad
3	Bagbordsside, udsyn fremad
4	Bagbordsside, udsyn nedad

Installation af transduceren på trollingmotor-benet

Beslaget til trollingmoterens aksel har en hældning på 8 grader for at reducere virkningerne af trollingmotortromlens interferens med transducerstrålen. Du skal vende pilen og den smalle ende af vinklen mod toppen, när du fastgør beslaget til trollingmotorens aksel.

Samling af monteringsbeslag til trollingmotorben

Sørg for, at trollingmotorbeslaget vender korrekt (Retning på beslaget til trollingmotorens aksel, side 3), og brug den medfølgende unbrakonøgle til at fastgøre transduceren til trollingmotorbeslaget ②med passkruen , pakskiven og ④gummipakningen ⑤

BEMÆRK: Stram beslaget til transduceren helt til. Det anbefalede drejningsmoment, passkruen skal tilspændes med, er 2,5 lb-ft. (3,4 N-m).

Du skal fastgøre transducerkablet til benet eller et andet fastgøringssted under installationen. Beskadigelse af transducerkablets ledningsbundt eller afskærmning kan forårsage transducerfejl.

Du bør montere transduceren så langt væk fra motoren som muligt.

Du bør bruge den medfølgende gummiindsats på en 25 mm (1 tomme) trollingmotoraksel.

1 Brug den medfølgende unbrakonøgle til at indsætte M6-skruerne og montere akseltrollingbeslaget transducerens beslag fundt om trollingmotorakslen.

2 Fastgør transducerkablet til motorakslen eller et andet fastgøringssted.
3 Før transducerkablet til det sted, hvor ekkolodsmodulet er installeret, under iagttagelse af disse forholdsregler.

• Undgå at føre kablet i nærheden af el-ledninger eller andre kilder til elektrisk interferens.
• Du skal føre kablet på en måde, så det ikke klemmes, när trollingmotoren anvendes eller opbevares.

4 Placer transduceren i den ønskede vinkel (Retning på trollingmotoraksel, side 3).

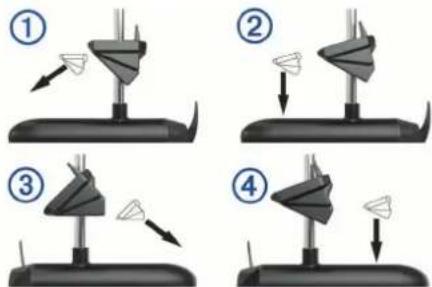

Retning på trollingmotoraksel

Vinklen på installationen afhænger af, på hvilken side af trollingmotoren du monterer beslaget, samt det ønskede synsfelt.

TIP: Du er ikke nødvendigt at bruge værktøj for at ændre retningen fra fremad til ned. Drej beslaget ét klik for at ændre retningen fra fremad til ned.

1	Bagbordsside, udsyn fremad
2	Bagbordsside, udsyn nedad
3	Styrbordsside, udsyn fremad
4	Styrbordsside, udsyn nedad

Installation af transduceren på et agterspejl

Du kan reducere mængden af stænk fra transduceren ved at montere en kraftig hækmontering med en stænkskærm (010-12006-11). Gå til buy.garmin.com, eller kontakt din Garmin forhandler for at få yderligere oplysninger.

Installation af beslag til hækmontering

1 Fastgør transducerholderbeslaget ①l transduceren med de medfølgende monteringsskruer ②og låseskiver . ④

2 Fastgør transducerholderbeslaget til hækmonteringsbeslaget ⑤ med bolte ⑥pakskiver ⑦ läsemøtrikker . ⑧

BEMAERK: Det anbefalede drejningsmoment, som skruen skal tilspændes med, er 15 lb-ft. (20 N-m).

BEMÆRK: Hvis transduceren forårsager kraftige stænk, när den er monteret på hækken, kan du montere en kraftig hækmontering med en stænkskærm (010-12006-11). Gå til buy.garmin.com, eller kontakt din Garmin forhandler for at få yderligere oplysninger.

Installation af beslag til hækmontering

BEMAERK

Hvis du monterer beslaget på fiberglas med skruer, anbefales det at bruge et forsænkningshoved til at bore en frigangsforsænkning i kun det øverste lag af gelcoat. Dette modvirker, at gelcoat-laget revner, når du strammer skruerne.

1 Placer transducerbeslaget, så den øverste del af transduceren er under hækken.
2 Brug hækmonteringsbeslaget som skabelon til at markere placeringen af forboringshullerne.
3 Sæt et stykke tape rundt om et 4 mm (5/32 tommer) borehoved 19 mm (7/10 tommer) fra borehovedets spids, så du undgår at bore forboringshullerne for dybt.
4 Hvis du monterer beslaget i fiberglass, skal du sætte et stykke tape over forboringshullerne for at mindske risikoen for revner i gelcoat-laget.
5 Med et borehoved på 4 mm ( ^5/32 tommer) bores forboringshullerne ca. 19 mm ( ^3/4 tommer) dybt på de markerede steder.
6 Påfør marineforsegler på de medfølgende 20 mm skruer.
7 Brug de tre 20 mm skruer Ⓡil at fastgøre transducerholderen til hækken.

BEMAERK

Når du monterer transduceren, skal du bruge det nederste skruehul i midten af holderen. Dette er især vigtigt på fartøjer, der når høje hastigheder. Hvis det øverste hul anvendes, kan beslaget bøje eller knække, når fartøjet bevæger sig ved høj hastighed, hvilket frigør transduceren.

8 Hvis du skal føre kablet gennem hækken, skal du vælge en placering til forboringshullet et godt stykke over vandlinjen og markere det.
9 Hvis du markerede et forboringshul i trin 8, skal du bruge en 32 mm (1 1/4 tommer) hulsav til at bore et gennemgangshul helt igennem hækken.
10 Før transducerkablet frem til ekkolodsmodulet:
- Hvis du fører kablet via et gennemgangshul, skal du føre det gennem det hul, du har boret i trin 9.
- Fører du ikke kablet via et gennemgangshul, skal du føre kablet op og hen over toppen af hækken.
Undgå at føre kablet i nærheden af el-ledninger eller andre kilder til elektrisk interferens.

Montering af GLS 10 black box enheden

BEMAERK

Hvis du monterer enheden i fiberglas, skal du bruge et forsækningshoved til at bore en frigangsforsænkning udelukkende i det øverste gelcoat-lag, när du borer forboringshullerne. Dette modvirker, at gelcoat-laget revner, när du strammer skruerne.

BEMÆRK: Der følger skruer med til enheden, men det er ikke sikkert, at de er egnet til den pågældende monteringsoverflade. Før du kan montere enheden, skal du vælge et monteringssted og vælge, hvilke skruer og andet monteringsudstyr der skal anvendes til overfladen.

1 Placer black box enheden på monteringsstedet, og afmærk placeringen af forboringshullerne.
2 Bor et forboringshul til det ene hjørne af enheden.
3 Fastgør enheden løst på monteringsoverfladen med ét hjørne, og undersøg de tre andre forboringsmærker.
4 Afmærk om nødvendigt nye forboringshuller, og fjern enheden fra monteringsoverfladen.
5 Bor de resterende forboringshuller.
6 Fastgør enheden på monteringsstedet.

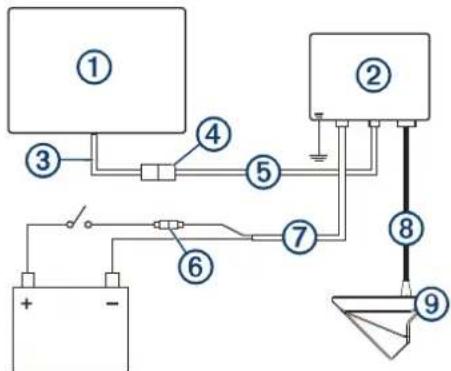

Installationsdiagram

1	Kompatibel Garmin plotter
2	Panoptix LiveScope GLS 10 ekkolodsmodul
3	Lille Garmin Marine Network-stik til GarminMarine Network-adap- terkabel i fuld størrelse
4	RJ-45 stik
5	Garmin Marine Network-kabel, lille stik til porten NETWORK
±	Fartøjets bund
6	7,5 A hurtigvirkende sikring
	BEMÆRK
	Fjern ikke sikringen. Hvis sikringen tages ud, kan det medføre, at enheden ikke fungerer korrekt, og garantien bortfalder.
7	Panoptix LiveScope GLS 10 strømkabel til porten POWER
8	Transducerkabel til porten XDCR
9	Panoptix LiveScope LVS32 transducer

Strømkabelforlængelser

Du kan om nødvendigt forlænge strømkablet ved hjælp af det passende ledningsmål til forlængelsen.

1	Sikring
2	Batteri
3	9 fod (2,7 m) ingen forlængelse

Element Beskrivelse

1	Splejsning
2	• 10 AWG (5,26 mm2) forlængerledning op til 4,6 m (15 fod)• 8 AWG (8,36 mm2) forlængerledning op til 7 m (23 fod)• 6 AWG (13,29 mm2) forlængerledning op til 11 m (36 fod)
3	Sikring
4	20,3 cm (8 tommer)
5	Batteri
6	20,3 cm (8 tommer)
7	Maksimal forlængelse 11 m (36 fod)

Blinkkoder

Når ekkolodsmodulet er installeret, tænder det, når plotteren tændes. Farven på lysdioden på ekkolodsmodulet angiver driftsstatus.

LED-farve Status Status
Grøn Blinker Ekkolodsmodulet er sluttet til en plotter og fungerer korrekt. Du bør se ekkolodsdata på plotteren.
Rød Blinker Ekkolodsmodulet er tændt, men er ikke sluttet til en plotter, eller det venter på forbindelse til en plotter. Hvis ekkolodsmodulet er sluttet til plotteren, og denne kode stadig fortsætter, skal du kontrollere ledningerne og stikkene.
Orange Blinker En softwareopdatering er i gang.
Rød/Grøn Blinker Reserveret

LED-farve Status Status
Rød To blir	k efterfulgt af 3 sekunders pause	Anden fejl i ekkoloddet.
Rød Tre blir	k efterfulgt af 3 sekunders pause	Transduceren registreres ikke af ekko- lodsmodulet. Hvis denne kode vedvarer, skal du kontrollere ledninger og stik.
Rød Fem blir	k after- fulgt af 3 sekunders pause	Ekkolodsmodulets indgangsspænding overskrider den maksimale indgangs- spænding.

Indstillinger for og betjening af transducer

Se brugervejledningen til din plotter for oplysninger om indstillinger for og betjening af transduceren.

Kalibrering af kompas

Før du kan kalibrere kompasset, skal transduceren være installeret på akslen langt nok væk fra elmotoren til at undgå magnetisk interferens, og den skal være nedsænket i vandet. Kalibreringen skal være af en sådan kvalitet, at det interne kompas aktiveres.

BEMÆRK: Hvis du vil bruge kompasset, skal du montere transduceren på hækken eller elmotorakslen. Kompasset fungerer muligvis ikke, når du monterer transduceren på motoren.

BEMÆRK: Det bedste resultat opnås ved at bruge en kurssensor, såsom SteadyCast™ kurssensoren.

Du kan begynde at dreje båden, før kalibreringen, men du skal rotere båden 1,5 gang under kalibreringen.

1 Fra en aktuel ekkolodsvisning skal du vælge MENU > Ekkolodsopsætning > Installation.
2 Vælg om nødvendigt Brug AHRS for at tænde for AHRS-sensoren.
3 Vælg Kalibrer kompas.
4 Følg instruktionerne på skærmen.

Specifikationer

Specifikationer for Panoptix LiveScope LVS32

Mål (L x H x B) 136,4 x 96,5 x 44,5 mm (5,37 x 3,8 x 1,75 tommer)
Vægt (kun transducer) 850 g (1,87 lb.)
Frekvenser Fra 530 til 1,1 MHz
Driftstemperatur Fra 0 til 40°C (fra 32 til 104°F)
Opbevaringstemperatur Fra -40 til 85°C (fra -40 til 185°F)
Maksimal dybde/afstand1	61 m (200 fod)
Synsfelt Forside til bagside: 135 graderSide til side: 20 grader

Specifikationer forPanoptix LiveScope GLS 10 ekkolodsmodul

Mål (B x H x D) 245 x 149 x	65 mm (9,7 x 5,9 x 2,6 tommer)
Vægt	1,96 kg (4,33 lbs)
Driftstemperatur	Fra -15 til 70°C (fra 5 til 158°F)
Opbevaringstemperatur	Fra -40 til 85°C (fra -40 til 185°F)
Strømtilførsel	Fra 10 til 32 V DC
Strømforbrug	21 W standard, 24 mW min., 58 W maks.
Sikkerhedsafstand for kompas	178 mm (7")
Dataudgang	Garmin Marinenetværk

Open-Source Softwarelicens

Hvis du vil se produktets open-source softwarelicens(er), skal du gå til developer.garmin.com/open-source/linux/.

Rengøring af transduceren

Der ophobes hurtigt begroning af vandplanter, og det kan reducere din enheds ydeevne.

1 Fjern begroningen med en blød klud og et mildt rengøringsmiddel.

2 Tør enheden af med en tør klud.
