BRUGSANVISNING GMR Fantom 126 GARMIN

Vigtige sikkerhedsoplysninger

ADVARSEL

Hvis disse advarsler og meddelelser ikke følges, kan det medføre personskade, beskadigelse af fartøjet eller enheden eller ringe produktydelse.

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Radaren transmitterer elektromagnetisk energi. For at undgå personskade, skade på fartøj eller enhed eller ringe produktydelse skal du sørge for, at radaren er monteret i overensstemmelse med anbefalingerne i disse instruktioner, og at alt mandskab er uden for radarens område, før den sender. Når den installeres og benyttes korrekt, overholder brugen af denne radar kravene fra ANSI/IEEE C95.1-1992 Standard for sikkerhedsniveau i forbindelse med eksponering for elektromagnetiske felter fra radiobølger.

For at undgå personskade må du ikke se direkte på antennen på tæt hold, när radaren sender. ∅jnene er det mest følsomme på kroppen over for elektromagnetisk energi.

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

▲ FORSIGTIG

Denne enhed må kun benyttes som hjælpemiddel til navigation. Brug af enheden til ethvert formål, der kræver præcis måling eller retning, afstand, placering eller topografi, kan resultere i personskade eller beskadigelse af fartøjet.

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

Åbning af enheden kan medføre personskade og/eller beskadigelse af enheden. Denne enhed indeholder ingen dele, der kan serviceres af brugeren, og bør kun åbnes af en Garmin® autoriseret servicetekniker. Eventuelle skader som følge af åbning af enheden af andre end en Garmin autoriseret servicetekniker er ikke dækket af Garmin garantien.

BEMÆRK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen, for at undgå skader på dit fartøj.

Nødvendigt værktøj

• Nummer 2 stjerneskruetrækker
• 5 mm unbrakonøgle
  • Boremaskine
  • 15 mm ( ^19/_32 tommer) bor
• 32 mm (1 ^1/_4 tommer) bor (ekstraudstyr)

• 17 mm ( ^21/_32 ) skruenøgle og momentnøgle

• 3,31 mm ^2 (12 AWG) kobberledning til jording af radarhuset og spændingsomformeren, hvis relevant (længden afhænger af afstanden fra radar til jord)

• Marineforsegler

Overvejelser om montering

Når du vælger et monteringssted, skal du tage højde for nedenstående.

• Det anbefales på det kraftigste at montere enheden væk fra personer med den lodrette stråle over hovedhøjde. For at undgå eksponering for skadelige radiofrekvensniveauer bør enheden ikke monteres tættere på personer end den maksimale sikkerhedsafstand angivet i produktspecifikationerne.
• Enheden skal monteres højt over skibets centerlinje med minimale forhindringer for radarstrålen. Forhindringer kan resultere i blinde og overskyggede områder eller generere falske ekkoer. Jo højere radaren er installeret, jo længere væk kan den opspore mål.
• Enheden skal monteres på en plan overflade eller en platform, der er parallel med fartøjets vandlinje og er robust nok til at understøtte enhedens vægt. Vægten for hver model og antenne er angivet i produktspecifikationerne.
• Enheden skal monteres et sted, hvor den kan være tilsluttet strøm, vandjording og Garmin Marine Network (Overvejelser om ledningsføring og tilslutning, side 2).

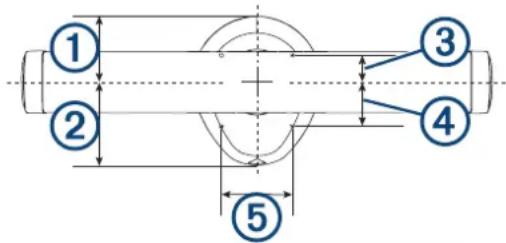

• Radarstrålen spredes lodret 11,5° over og 11,5° under ① radarens stråleelement. På fartøjer med højere stævnvinkler ved normal hastighed kan installationsvinklen sænkes, så strålen peger en anelse nedad mod vandlinjen, når fartøjet står stille. Der kan anvendes kiler, hvis det er nødvendigt.

① ①

• Enheden skal monteres væk fra varmekilder såsom skorstene og lys.
• Enheden skal monteres på et andet niveau end salingshornene på masten.
• For at undgå forstyrrelse af et magnetisk kompas, må enheden ikke placeres tættere på et kompas end den sikkerhedsafstand for kompas, der er angivet i produktets specifikationer.
• Anden elektronik og kabler skal monteres mere end 2 m (6,5 fod) fra radarstrålens bane.
• GPS-antenner bør placeres enten over eller under radarstrålens bane.
• Enheden skal monteres mindst 1 m (40 tommer) fra transmissionsudstyr.
• Enheden skal monteres mindst 1 m (40 tommer) fra kabler, der fører radiosignaler, såsom VHF-radioer, kabler og antenner.
• Enheden skal monteres mindst 2 m (6,5 fod) væk fra SSB (Single Side Band) radioer.

Installationsprocedurer

Forberedelse af radarmonteringsoverfladen

Før du kan montere radaren, skal du vælge et egnet monteringssted (Overvejelser om montering, side 1).

1 Fastgør den medfølgende monteringsskabelon til overfladen på monteringsstedet, langs forstavn-hæk-aksen som angivet på skabelonen.
2 Bor monteringshullerne med et 15 mm ( ^19/_32 tommer) borehoved.
3 Hvis du har brug for at føre strøm- og netværkskablerne gennem monteringsoverfladen, skal du vælge et sted langs den centrale kanal, som er angivet på skabelonen, bore et gennemgangshul til kablerne med et 32 mm (1 ^1/4 tomme) borehoved og føre kablerne gennem overfladen (valgfrit) (Overvejelser om ledningsføring og tilslutning, side 2).
4 Fjern monteringsskabelonen fra overfladen.

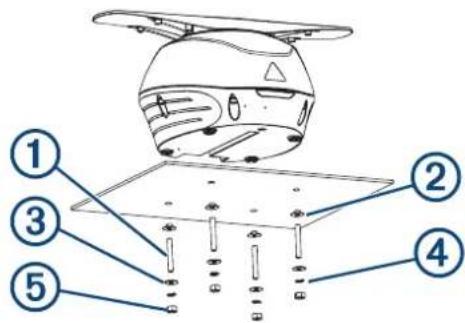

Montering af radaren

Før du kan montere radaren, skal du vælge et monteringssted (Overvejelser om montering, side 1) og klargøre monteringsoverfladen (Forberedelse af radarmonteringsoverfladen, side 2).

1 Placer radaren på monteringsoverfladen, idet hullerne i bunden af radaren placeres ud for de huller, du borede ved forberedelsen af monteringsoverfladen.
2 Påfør den medfølgende Petrolatum Primer på gevindene på de fire gevindstænger.
3 Stik gevindstængerne ①gennem monteringsoverfladen og ind i bunden af radaren, og stram dem med en 5 mm unbrakonøgle.

For at undgå at beskadige soklen skal du stoppe med at stramme gevindstængerne, når de ikke længere drejer nemt rundt.

4 Fra undersiden af monteringsoverfladen skal du sætte de medfølgende plastikflanger ∅ver de gevindskårne stænger og ind i hullerne.

5 Placer paskiverne ③åseskiver, og sekskantede møtrikker ⑤å gevindstængerne.

6 Tilspænd de sekskantede møtrikker til 14,7 N-m (11 lbf-ft.) for at fastgøre radaren forsvarligt til overfladen uden at beskadige radaren eller monteringsudstyret.

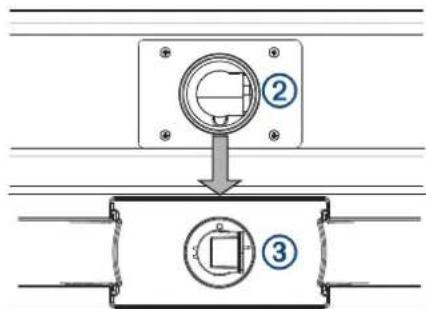

Installation af antennen

Før du kan installere antennen på radaren, skal du montere og fastgøre soklen (Montering af radaren, side 2).

2 Juster bølgelederen på soklen ②forhold til stikket i bunden af antennen ③og skub antennen på plads på soklen.

3 Fastgør antennen på soklen ved at stramme de sekskantede møtrikker under antennearmen.

4 Tilspænd de sekskantede møtrikker til 7,9 N-m (6 lbf-ft.) for at fastgøre antennen til soklen uden at beskadige antennen eller monteringsudstyret.

Overvejelser om ledningsføring og tilslutning

Det kan være nødvendigt at bore huller på 32 mm (1 ^1/4 tommer) for at kunne føre strøm-, netværks- eller jordforbindelseskabler.

• Når der føres flere kabler igennem det samme hul, skal du føre netværkskablet igennem før strøm- og jordforbindelseskablerne på grund af størrelsen af netværksstikket.
• Du skal påføre marineforsegler på hullet, når kablerne er på plads, for at sikre en vandtæt forsegling.

Hvis kabelføringshullet skal placeres på et synligt sted, kan du købe dekorative kabeltyller fra Garmin eller en Garmin forhandler (valgfrit).

- Hvis det er nødvendigt, kan du tilskære tyllen, så det bliver muligt at føre flere kabler igennem det samme hul.

- Den valgfri tylle kan IKKE anvendes som vandtæt forsegling. Du skal påføre marineforsegler på tyllen, när kablerne er på plads, for at sikre en vandtæt forsegling.

Når du installerer kablerne, skal du være opmærksom på følgende overvejelser.

- Det anbefales at undlade at klippe eller skære i Garmin Marine Network-kablet, men der kan købes et monteringssæt fra Garmin eller en Garmin forhandler, hvis det er nødvendigt at klippe eller skære i netværkskablet.

- Jordforbindelseskablet medfølger ikke, og det skal tilsluttes til et jordingspunkt, der har forbindelse med vandet, ikke den negative pol af batteriet (Jording af radaren, side 3).

- For sikkerhedens skyld skal du bruge passende strips, fastgørelsesværktøjer og forsegler til at føre kablet langs dets bane og igennem skot eller dæk.

- Du bør ikke føre kabler i nærheden af ting, der bevæger sig, kraftige varmekilder eller igennem døråbninger eller kiminger.

- For at undgå interferens med andet udstyr bør du ikke føre netværks- og strømkabler parallelt med andre kabler som f.eks. radioantennekabler eller strømkabler. Hvis dette ikke er muligt, skal kablerne afskærmes med et metalledningsrør eller en anden form for (EMI) elektromagnetisk interferens.

- Du bør installere strømkablet så tæt på batterikilden som muligt.

- Hvis det er nødvendigt at forlænge strømkablet, bør du anvende et passende ledningskvadrat (Strømkabelforlængelser, side 3).

- Hvis et forlænget kabel føres forkert, kan det give fejl i radaren på grund af utilstrækkelig kraftoverførsel.

Tilslutning til strøm via spændingsomformer

ADVARSEL

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

BEMAERK

Genbrug ikke spændingsomformere fra tidligere Garmin radarmodeller eller spændingsomformere fra tredje part. Hvis du bruger en anden omformer end den, der fulgte med radaren, kan det beskadige radaren eller forhindre, at den kan tændes.

Visse radarmodeller kræver en spændingsomformer til korrekt strømtilførsel til enhed. Hvis der følger en spændingsomformer med din model, skal den installeres, for at din radar kan fungere. Hvis der ikke følger en spændingsomformer med din model, skal du tilslutte strømkablet direkte til bådens batteri (Tilslutning af strøm, side 3).

Når du installerer spændingsomformeren til en relevant radarmodel, skal du være opmærksom på følgende.

- Spændingsomformeren kræver en indgangsspænding på 10 til 32 V DC.

- Det anbefales at installere spændingsomformeren så tæt på strømkilden som muligt.

- Det anbefales at tilslutte spændingsomformerens strømkabel direkte til batteriet. Hvis det er nødvendigt at forlænge kablet, skal der anvendes et ledningsmål, der passer til forlængelsen (Strømkabelforlængelser, side 3).

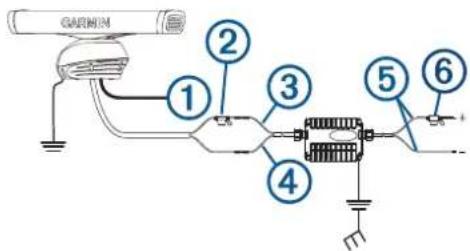

GAR检测 ① ② ③ ④ ⑤ ⑥

Element Beskrivelse

1	Til Garmin Marine Network
2	15 A-sikringsholder
3	Rød (+)
4	Sort (-)
5	Til bådbatteriet (10 til 32 V DC)
6	30 A-sikringsholder
±	Vandjordingsforbindelse

1 Før strømkablet til radaren og spændingsomformeren.

2 Brug varmekrympestik og varmekrymperør til at tilslutte strømkablet til spændingsomformeren.

Radarstrømkablet indeholder en 15 A-sikring, som ikke bør fjernes, når der oprettes forbindelse til spændingsomformeren.

3 Tilslut spændingsomformeren til bådens batteri via den medfølgende 30 A-sikring.

30 A-sikringen mellem spændingsomformeren og batteriet er en tilføjelse til 15 A-sikringen, som medfølger i radarens strømkabel. Begge sikringer skal være på plads, for at radaren kan fungere korrekt.

4 Tilslut strømkablet til porten POWER (Strøm) på radaren.

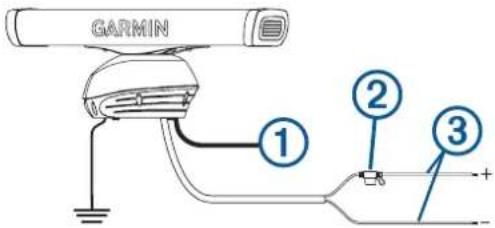

Tilslutning af strøm

ADVARSEL

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

Strømkabelforlængelser

Det anbefales at slutte strømkablet direkte til batteriet. Hvis det er nødvendigt at forlænge kablet, skal der anvendes et ledningsmål, der passer til forlængelsen.

Du skal bruge varmekrympestik og varmekrymperør for at skabe en vandtæt forbindelse.

Distance Ledningsmål

3 m (9 fod 10 tommer) 3,31 mm ^2 (12 AWG)

5 m (16 fod 4 tommer) 5,26 mm ^2 (10 AWG)

6,5 m (21 fod 3 tommer) 6,63 mm ^2 (9 AWG)

8 m (26 fod 2 tommer) 8,36 mm ^2 (8 AWG)

Jording af radaren

Radaren skal tilsluttes til den passende type jording med en 3,31 mm² (12 AWG) kobberledning (medfølger ikke).

1 Før en 3,31 mm² (12 AWG) kobberledning til et jordingspunkt, der har forbindelse med vandet, og til radarsoklen.
2 Tilslut ledningen til jordstikket ( 12 på soklen ved hjælp af det forudinstallerede krympestik ①

3 Smør jordingsskruen og krympestikket med marineforsegler.
4 Tilslut den anden ende af ledningen til fartøjets jordingspunkt, og smør tilslutningen med marineforsegler.
5 Vælg en funktion:

- Hvis der ikke fulgte en spændingsomformer med din radar, er ingen yderligere jording nødvendig.

- Hvis radaren blev leveret med en spændingsomformer, skal du fortsætte til næste trin.

6 Før en 3,31 mm² (12 AWG) kobberledning til fartøjets jordingspunkt og til spændingsomformeren.
7 Løsn en af skruerne i et hjørne af spændingsomformeren, og fastgør kobberledningen til skruen.
8 Smør skruen og ledningen på spændingsomformeren med marineforsegler.
9 Tilslut den anden ende af ledningen til fartøjets jordingspunkt, og smør tilslutningen med marineforsegler.

Garmin Marine Network - overvejelser

Denne enhed kan tilsluttes til Garmin Marine Network-enheder for at dele radardata med kompatible enheder på netværket. Når du opretter forbindelse til en Garmin Marine Network-enhed, skal du tage højde for nedenstående.

• Der skal bruges et Garmin Marine Network-kabel til alle Garmin Marine Network-tilslutninger.
• Du kan ikke klippe et Garmin Marine Network-kabel. Du skal bruge et længere kabel eller tilføje forlængelser efter behov.
• Garmin Marine Network-kabler og udvidelseskabler kan fås hos din Garmin forhandler.
• Om nødvendigt kan du bruge et Garmin Marine Network-adapterkabel til at tilslutte denne enhed til din plotter eller GMS™ 10 Network-portudvider.

Tilslutning af et Garmin Marine Network-kabel

1 Før den ene ende af Garmin Marine Network-kablet til radaren.

BEMÆRK: Det medfølgende Garmin Marine Network-kabel bruger et 90 graders stik til porten NETWORK (Netværk) på radarhuset, så det passer perfekt bag radarlugen. Hvis du ikke har tænkt dig at montere lugen til radarhuset, kan du købe et Garmin Marine Network-kabel med et lige stik fra din Garmin forhandler.

2 Tilslut kablet til porten NETWORK (Netværk) på radaren.

BEMAERK

Vær forsigtig, når du tilslutter kablet til radaren. Hvis du forsøger at tilslutte kablet i en vinkel, kan du beskadige benene på porten NETWORK (Netværk).

3 Drej ringen på kablet med uret for at fastgøre kablet til radaren.

Installation af et Garmin Marine Network-adapterkabel

Om nødvendigt kan du bruge det medfølgende Garmin Marine Network-adapterkabel til at tilslutte denne enhed til din plotter eller GMS 10 Network-portudvider.

1 Tilslut Garmin Marine Network-kablet til enheden, og før det til plotteren eller portudvideren.
2 Hvis den ikke allerede er installeret på forhånd, skal du tilslutte den medfølgende adapter til enden af Garmin Marine Network-kablet.
3 Tilslut adapterkablet til din plotter eller portudvider.

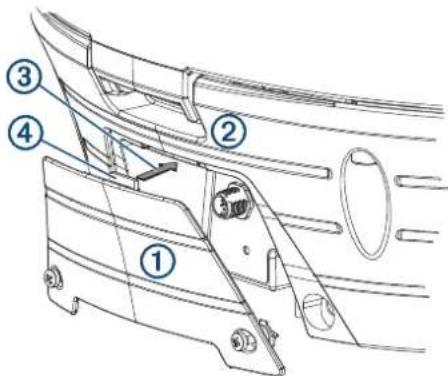

Montering af kabeldækslet

Du skal monterer radaren, føre alle kabler og tilslutte dem til radaren, før du kan montere kabeldækslet.

1 Hold kabeldækslet ① parallelt med siden af soklen . ②

2 Skub kabeldækslet på soklen ③og skub tappen ind i stikket på soklen.
3 Fastgør kabelsoklen til soklen ved hjælp af de fastgjorte skruer.

Radarbetjening

Alle funktioner i Garmin radaren styres med plotteren. Se afsnittet om radaren i brugervejledningen til din plotter, hvis du ønsker oplysninger om betjening af radaren. Gå til garmin.com /manuals for at hente den seneste vejledning.

Hvis du har mere end én radar på din båd, skal du se på radarskærmen for den radar, du ønsker at konfigurere.

Softwareopdatering

Du skal opdatere Garmin plotter-softwaren, när du installerer denne enhed.

Hvis din plotter indeholder Wi-Fi ^® teknologi, bør du opdatere softwaren med ActiveCaptain ^® appen på en kompatibel Android ^™ eller Apple ^® enhed.

Hvis din plotter ikke indeholder Wi-Fi teknologi, bør du opdatere softwaren med et hukommelseskort og en Windows ^® eller Mac ^® computer.

Få flere oplysninger ved at gå til support.garmin.com.

Angivelse af antennestørrelse

Før du kan bruge radaren på dit system, skal du angive antennestørrelsen.

1 Tænd radaren og alle enheder, som er tilsluttet til Garmin Marine Network.

Der vises en meddelelse om antennevalg på de tilsluttede plottere.

BEMÆRK: Hvis hele systemet tændes for første gang, er skærmbilledet for antennevalg en del af den indledende opsætning.

2 Vælg den installerede antennestørrelse for hver open array-radar, som er installeret på båden.

TIP: Hvis du har brug for at angive en anden antennestørrelse, mens du får vist radarskærmbilledet for den radar, du vil ændre, skal du vælge Menu > Radaropsætning > Installation > Antennekonfiguration > Antennestørrelse og vælge antennestørrelse.

Forskydning på bådens stævn

Forskydning på bådens stævn kompenserer for den fysiske placering af radarscanneren på en båd, hvis radarscanneren ikke er justeret med forstavn-hæk-aksen.

Måling af den potentielle forskydning på bådens stævn

Forskydning på bådens stævn kompenserer for den fysiske placering af radarscanneren på en båd, hvis radarscanneren ikke er justeret med forstavn-hæk-aksen.

1 Brug et magnetisk kompas til at lave en optisk pejling på et stationært mål inden for synlig rækkevidde.
2 Mål målpejlingen på radaren.
3 Hvis pejlingsafvigelsen er mere end +/- 1°, skal du indstille forskydningen på bådens stævn.

Indstilling af forskydning på bådens stævn

Før du kan indstille forskydningen på bådens stævn, skal du måle forskydningen på bådens stævn.

Indstillingen af forskydning på bådens stævn, der er konfigureret til brug i én radartilstand, gælder for alle andre radartilstande og Radar Overlay.

1 Vælg Menu > Radaropsætning > Installation > Stævn på båd fra en radarskærm eller radar-overlay.

2 Vælg Op eller Ned nede for at justere forskydningen.

Indstilling af en brugerdefineret parkeringsposition

Antennen stoppes som standard vinkelret på soklen, när den ikke drejer rundt. Du kan justere denne position.

1 Fra radarskærmen skal du vælge Menu > Radaropsætning > Installation > Antennekonfiguration > Parkeringsposition.

2 Brug bjælken til at justere antennens position, når den stoppes, og vælg Retur.

Specifikationer

Specifikation Mål
Soklens vægt 15,8 kg (34,8	lb.)
Antennens vægt 4 fods antenne: 5,2 kg (11,4 lb.)6 fods antenne: 7,3 kg (16,0 lb.)
Længde på strømkabel 15 m	(49 fod 3 tommer)
Netværkskabellængde 15 m	(49 fod 3 tommer)
Antennes rotationsha-stighed	24 rpm og 48 rpmBEMÆRK: Antennen kan kun roteres med 48 omdrejninger pr. minut i tilstanden enkelt område, med MotionScopeTM deakti-veret, og ved områdeindstillinger på 12 nm eller derunder.
Maksimum vindhastighed 80 kn
Temperaturområde Fra -15 til 55°C (fra 5 til 131°F)
Fugtighed 95 % ved 35 °C (95 °F)
Vandtæthedsklasse IEC 60529 IPX6 (beskyttet mod stærksøgang)
Pejlingsnøjagtighed 0,25 grader
Indgangsspænding Fra 10 til 32 V DC
Sikring Strømkabel til radar,	uden spændingsom-former: 15 A, bladtypeStrømkabel til radar, med spændingsom-former (hvis relevant): 30 A, bladtype
Indgangseffekt GMR Fantom 54 og 56	• Typisk: 65 W• Maksimum: 170 W
Indgangseffekt GMR Fantom 124 og 126	• Typisk: 80 W• Maks.: 185 W
Indgangseffekt GMR Fantom 254 og 256	• Typisk: 150 W• Maks.: 260 W
Sikkerhedsafstand for kompas	300 mm (11,8 tommer)

Minimumsafstande for sikker betjening

Mens den sender, skal radaren være placeret på en position på båden, der er mindst denne afstand fra mennesker. IEC 60936-1, paragraf 3-27.1 angiver de maksimale afstande fra antennen, hvor der kan forventes radiobølgeniveauer.

Disse minimumsafstande gælder for en senderadar med en roterende antenne og er meget større, når antennen ikke roterer. Hvis antennen af en eller anden grund blokeres, slukkes senderen automatisk.

VIGTIGT: Den angivne 100 W/m ^2 minimumsafstand skal bevares mellem antennen og den aktive bruger, og de angivne 10 W/m ^2 skal bevares mellem antennen og offentligheden. Under denne konfiguration skal de gældende eksponeringsgrænser for radiofrekvensstråler følges for at sikre, at offentligheden/ukontrollerede omgivelser er trygge.

Model 100 W/m2 50 W/m2 10 W/m2
GMR Fantom 54	0,12 m (4,72")	0,17 m (6,69")	0,38 m (14,96")
GMR Fantom 56	0,13 m (5,11")	0,18 m (7,09")	0,40 m (15,75")
GMR Fantom 124	0,19 m (7,48")	0,26 m (10,24")	0,59 m (23,23")
GMR Fantom 126	0,20 m (7,87")	0,28 m (11,02")	0,62 m (24,41")
GMR Fantom 254	0,27 m (10,63")	0,38 m (14,96")	0,85 m (33,46")
GMR Fantom 256	0,28 m (11,02")	0,40 m (15,75")	0,90 m (35,43")

Antennespecifikationer

Specifikation	Mål
Type	End-fed slotted bølgeleder
Vandret strålebredde	4 fods antenne: 1,8 grader6 fods antenne: 1,25 grader
Vandrette sidesløjfer	-23 dB inden for ± 10 grader fra hovedstråle-30 dB ud over ± 10 grader fra hovedstråle
Lodret strålebredde	22 grader
Polarisering	Vandret

Mål

Punkt	Mål Beskrivelse
1	4 fods modeller: 132,8 cm (4 fod 4^5/_16 tommer)6 fods modeller: 193,8 cm (6 fod 4^5/_16 tommer)	Antennelængde
2	40,3 cm ( 15^7/_8 tommer) Base på	soklen til toppen af antennen
3	28,6 cm ( 11^1/_4 tommer) Soklens	bredde ved basen
4	36,4 cm ( 14^5/_16 tommer) Soklens	bredde i midten

Open-Source Softwarelicens

Hvis du vil se produktets open-source softwarelicens(er), skal du gå til developer.garmin.com/open-source/linux/.

Installationsfejlfinding

Symptom Mulige årsager
Radaren tænder ikke. Status-LED'en er ikke tændt.	Strømkablet er muligvis ikke korrekt forbundet til enheden eller batteriet. Kontroller alle forbindelser.Inline-sikringen kan være sprunget. Kontroller sikringen, og udskift den om nødvendigt.Ledningsmålet, som strømkablet forlænges med, kan være for lille til længden af forlængelsen. Se tabellen i afsnittet Strømkabelforlængelser i denne vejledning for at sikre, at der bruges det korrekte ledningsmål (Strømkabelforlængelser, side 3).
Radaren er ikke tilgængelig på Garmin enheden eller på enheder, der er sluttet til Garmin Marine Network.	Radaren tændes muligvis ikke. Kontroller status-LED'en.Enhedens software er muligvis ikke opdateret. Opdatering af softwaren på enheden eller på Garmin Marine Network.Et netværkskabel er muligvis ikke sluttet korrekt til enheden eller til Garmin Marine Network.Kontroller alle forbindelser.Hvis der er anvendt et brugermonterbart stik, kan det være installeret forkert. Kontroller stikket.

Status-LED'en, der sidder på etiketten, kan hjælpe med at fejlfinde installationsproblemer.

Status LED-farve og aktivitet	Radarstatus
Konstant rød Radaren	gør klar til brug. LED'en vil lyse rødt kortvarigt, før den skifter til at blinke grønt.
Blinker grønt Radaren	fungerer korrekt.
Blinker orange Radaren	ns software opdateres.
Blinker rødt Der er opstået en fejl i radaren. Kontakt Garmin produktsupport for at få hjælp.

• Gå til support.garmin.com for at få hjælp og information, bl.a. produktvejledninger, ofte stillede spørgsmål, videoer og kundesupport.
• I USA skal du ringe på 913-397-8200 eller 1-800-800-1020.
• I Storbritannien skal du ringe på 0808 238 0000.
  • I Europa skal du ringe på [phone].

© 2020 Garmin Ltd. eller dets datterselskaber

Garmin ^™ og Garmin logoet er varemærker tilhørende Garmin Ltd. eller dets datterselskaber, registreret i USA og andre lande. GMR ^™ , Fantom ^™ og MotionScope ^™ er varemærker tilhørende Garmin Ltd. eller dets datterselskaber. Disse varemærker må ikke anvendes uden udtrykkelig tilladelse fra Garmin.
