BRUGSANVISNING GMR Fantom 4 GARMIN

Installationsvejledning

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Radaren transmitterer elektromagnetisk energi. Sørg for, at radaren er monteret i overensstemmelse med anbefalingerne i disse instruktioner, og at alt mandskab er uden for radarens område, før den sender. Når den installeres og benyttes korrekt, overholder brugen af denne radar kravene fra ANSI/IEEE C95.1-1992 Standard for sikkerhedsniveau i forbindelse med eksponering for elektromagnetiske felter fra radiobølger.

Når radaren sender, må du ikke se direkte på den på tæt hold, da øjnene er yderst følsomme over for elektromagnetisk energi. Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

FORSIGTIG

Denne enhed må kun benyttes som hjælpemiddel til navigation. Brug ikke enheden til formål, der kræver præcise målinger af retning, afstand, position eller topografi.

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMÄRK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

▲ FORSIGTIG

Åbning af soklen kan medføre personskade og/eller beskadigelse af enheden. Denne enhed indeholder ingen dele, der kan serviceres af brugeren, og bør kun åbnes af en Garmin® autoriseret servicetekniker. Eventuelle skader på udstyr som følge af åbning af enheden af andre end en Garmin autoriseret servicetekniker er ikke dækket af Garmin garantien.

Registrering af din enhed

Hjælp os med at give dig bedre support ved at gennemføre vores onlineregistrering i dag.

• Gå til my.garmin.com.
- Opbevar den originale købskvittering eller en kopi på et sikkert sted.

Kontakt til Garmin produktsupport

• Gå til www.garmin.com/support for at få oplysninger om support i de enkelte lande.
  • I USA skal du ringe på 913-397-8200 eller 1-800-800-1020.
  • I Storbritannien skal du ringe på 0808 238 0000.

• I Europa skal du ringe på [phone].

Nødvendigt værktøj

• Nummer 2 stjerneskruetrækker
• 5 mm unbrakonøgle
  • Bor
  • 15,0 mm ( ^19/_32 tommer) bor
• 32 mm (1 ^1/_4 tommer) bor (ekstraudstyr)
• 17 mm ( ^21/_32 ) skruenøgle og momentnøgle
• 3,31 mm² (12 AWG) kobberledning til jording af radarhuset (længden afhænger af afstanden fra radar til jord)
• Marineforsegler

Overvejelser om montering

Når du vælger et monteringssted, skal du tage højde for nedenstående:

• Det anbefales på det kraftigste at montere enheden væk fra personer med den lodrette stråle over hovedhøjde. For at undgå eksponering for skadelige radiofrekvensniveauer bør enheden ikke monteres tættere på personer end den maksimale sikkerhedsafstand angivet i produktspecifikationerne.
• Enheden skal monteres højt over skibets centerlinje med minimale forhindringer for radarstrålen. Forhindringer kan resultere i blinde og overskyggede områder eller generere falske ekkoer. Jo højere radaren er installeret, jo længere væk kan den opspore mål.
• Enheden skal monteres på en plan overflade eller en platform, der er parallel med fartøjets vandlinje og er robust nok til at understøtte enhedens vægt. Vægten for hver model er angivet i produktspecifikationerne.
• Radarstrålen spredes lodret 11,5° over og 11,5° under ① radarens stråleelement. På fartøjer med højere stævnvinkler ved normal hastighed kan installationsvinklen sænkes, så strålen peger en anelse nedad mod vandlinjen, når fartøjet står stille. Der kan anvendes kiler, hvis det er nødvendigt.

• Enheden skal monteres væk fra varmekilder såsom skorstene og lys.
• Enheden skal monteres på et andet niveau end salingshornene på masten.
• For at undgå forstyrrelse af et magnetisk kompas, må enheden ikke placeres tættere på et kompas end den sikkerhedsafstand for kompas, der er angivet i produktets specifikationer.
• Anden elektronik og kabler skal monteres mere end 2 m (6,5 fod) fra radarstrålens bane.
• GPS-antenner bør placeres enten over eller under radarstrålens bane.
• Enheden skal monteres mindst 1 m (40 tommer) fra transmissionsudstyr.
• Enheden skal monteres mindst 1 m (40 tommer) fra kabler, der fører radiosignaler, såsom VHF-radioer, kabler og antenner.
• Enheden skal monteres mindst 2 m (6,5 fod) væk fra SSB (Single Side Band)-radioer.

Installationsprocedurer

Forberedelse af radarmonteringsoverfladen

Før du kan montere radaren, skal du vælge et egnet monteringssted (Overvejelser om montering, side 1).

1 Fastgør den medfølgende monteringsskabelon til overfladen på monteringsstedet, langs forstavn-hæk-aksen som angivet på skabelonen.
2 Bor monteringshullerne med et 15 mm ( ^19/_32 tommer) borehoved.
3 Hvis du har brug for at føre strøm- og netværkskablerne gennem monteringsoverfladen, skal du vælge et sted langs den centrale kanal, som er angivet på skabelonen, bore et gennemgangshul til kablerne med et 32 mm (1 ^1/4 tomme) borehoved og føre kablerne gennem overfladen (valgfrit) (Overvejelser om kabler, side 2).
4 Fjern monteringsskabelonen fra overfladen.

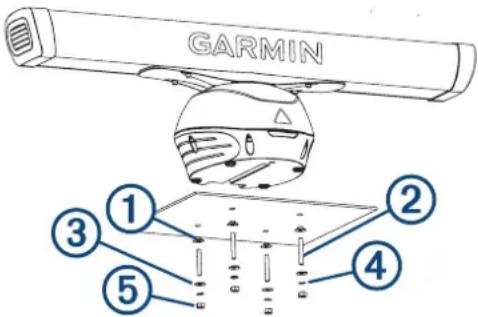

Montering af radaren

Før du kan montere radaren, skal du vælge et monteringssted (Overvejelser om montering, side 1) og klargøre monteringsoverfladen (Forberedelse af radarmonteringsoverfladen, side 2).

1 Fra undersiden af monteringsoverfladen skal du sætte de medfølgende plasticflanger ① i de huller, som du borede, da du klargjorde monteringsoverfladen.

2 Placer radaren på monteringsoverfladen, idet hullerne i bunden af radaren placeres ud for hullerne i flangerne.
3 Påfør den medfølgende Petrolatum Primer på gevindene på de fire gevindstænger.
4 Stik gevindstængerne ② gennem monteringsoverfladen og ind i bunden af radaren, og stram dem med en 5 mm unbrakonøgle.
For at undgå at beskadige soklen skal du stoppe med at stramme gevindstængerne, när de ikke længere drejer nemt rundt.
5 Placer paskiverne ③, låseskiver ④, og sekskantede møtrikker ⑤ på gevindstængerne.
6 Tilspænd de sekskantede møtrikker til 14,7 N-m (11 lbf-ft.) for at fastgøre radaren forsvarligt til overfladen uden at beskadige radaren eller monteringsudstyret.

Installation af antennen

Før du kan installere antennen på radaren, skal du montere og fastgøre soklen (Montering af radaren, side 2).

2 Juster bølgelederen på soklen i forhold til stikket i bunden af antennen ②, og skub antennen på plads på soklen.
3 Fastgør antennen på soklen ved at stramme de sekskantede møtrikker under antennarmen.
4 Tilspænd de sekskantede møtrikker til 7,9 N-m (6 lbf-ft.) for at fastgøre antennen til soklen uden at beskadige antennen eller monteringsudstyret.

Overvejelser om kabler

Det kan være nødvendigt at bore huller på 32 mm (1 ^1/4 tomme) huller for at kunne føre strøm- eller netværkskabler.

• Hvis du fører både strøm- og netværkskabel gennem det samme hul, skal du føre netværkskablet igennem før strømkablet.
• Du skal påføre marineforsegler på hullet, når kablerne er på plads, for at sikre en vandtæt forsegling.

Hvis kabelføringshullet skal placeres på et synligt sted, kan du købe dekorative kabeltyller fra Garmin eller en Garmin forhandler (valgfrit).

- Om nødvendigt kan tyllen tilskæres, så både netværks- og strømkablet kan føres gennem samme hul.

- Den valgfri tylle kan IKKE anvendes som vandtæt forsegling. Du skal påføre marineforsegler på tyllen, när kablerne er på plads, for at sikre en vandtæt forsegling.

Når du installerer netværks- og strømkablerne, skal du være opmærksom på følgende overvejelser.

- Det anbefales at undlade at klippe eller skære i Garmin Marine Network-kablet, men der kan købes et monteringssæt fra Garmin eller en Garmin forhandler, hvis det er nødvendigt at klippe eller skære i netværkskablet.

- For sikkerhedens skyld skal du bruge passende strips, fastgørelsesværktøjer og forsegler til at føre kablet langs dets bane og igennem skot eller dæk.

- Kabler bør ikke føres i nærheden af ting, der bevæger sig, kraftige varmekilder eller gennem døråbninger eller bundvand.

- For at undgå interferens med andet udstyr bør netværks- og strømkabler ikke føres ved siden af eller parallelt med andre kabler som f.eks. radioantennekabler eller strømkabler. Hvis dette ikke er muligt, skal kablerne afskærmes med et metalledningsrør eller en anden form for (EMI) elektromagnetisk interferens.

• Kablet skal installeres så tæt på batterikilden som muligt.
• Hvis det er nødvendigt at forlænge strømkablet, skal der anvendes et passende ledningsmål (Strømkabelforlængelser, side 3).
• Hvis et forlænget kabel føres forkert, kan det give fejl i radaren på grund af utilstrækkelig kraftoverførsel.

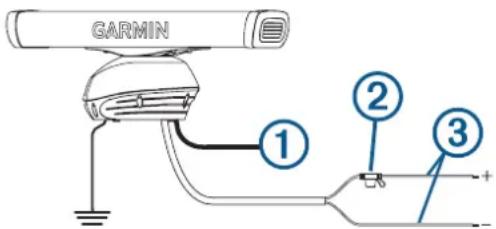

Tilslutning af strøm

ADVARSEL

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for

personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

Strømkabelforlængelser

Det anbefales at slutte strømkablet direkte til batteriet. Hvis det er nødvendigt at forlænge kablet, skal der anvendes et ledningsmål, der passer til forlængelsen.

Du skal bruge varmekrympestik og varmekrymperør for at skabe en vandtæt forbindelse.

Distance Ledningsmål

3 m (9 fod 10 tommer) 3,31 mm ^2 (12 AWG)

5 m (16 fod 4 tommer) 5,26 mm ^2 (10 AWG)

6,5 m (21 fod 3 tommer) 6,63 mm ^2 (9 AWG)

8 m (26 fod 2 tommer) 8,36 mm ^2 (8 AWG)

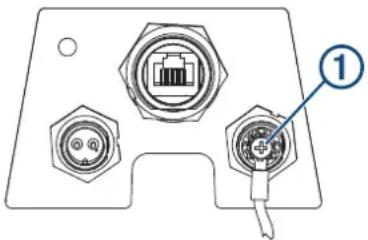

Jording af radaren

Radaren skal tilsluttes til den passende type jording med en 3,31 mm² (12 AWG) kobberledning (medfølger ikke).

1 Før en 3,31 mm² (12 AWG) kobberledning til et jordingspunkt, der har forbindelse med vandet, og til radarsoklen.
2 Tilslut ledningen til jordstikket ( ± på soklen ved hjælp af det forudinstallerede krympestik ①.

3 Smør jordingsskruen og krympestikket med marineforsegler.
4 Tilslut den anden ende af ledningen til fartøjets jordingspunkt, og smør tilslutningen med marineforsegler.

Garmin Marine Network - overvejelser

Denne enhed kan tilsluttes til Garmin Marine Network-enheder for at dele radardata med kompatible enheder på netværket. Når du opretter forbindelse til en Garmin Marine Network-enhed, skal du tage højde for nedenstående.

• Der skal bruges et Garmin Marine Network-kabel til alle Garmin Marine Network-tilslutninger.
  Der må ikke bruges CAT5-kabel og RJ45-stik fra tredjepart til Garmin Marine Network-forbindelser.

• Du kan købe yderligere Garmin Marine Network-kabler og -stik hos din Garmin forhandler.
- Selvom det ikke anbefales, kan du benytte et brugermonterbart stik til at skabe et Garmin Marine Network-kabel i tilpasset længde, hvis det er nødvendigt. Følg den vejledning, der følger med stikket.

Radarbetjening

Alle funktioner i Garmin radaren styres med plotteren. Se afsnittet om radaren i betjeningsvejledningen til din plotter, hvis du ønsker oplysninger om betjening af radaren. Gå til www.garmin.com/support/ for at hente den seneste brugervejledning.

Softwareopdatering

Du skal muligvis opdatere enhedens software, når du installerer enheden eller tilføjer tilbehør til enheden.

Softwareopdatering kræver enten enGarmin hukommelseskortlæser (ekstratilbehør) eller en andenGarmin plotter tilsluttet via Garmin Marine Network.

Indlæsning af nyt software på et hukommelseskort

Enheden indeholder muligvis et hukommelseskort med softwareopdatering. Hvis det er tilfældet, skal du følge de instruktioner, der fulgte med kortet. Hvis en softwareopdatering til hukommelseskortet ikke er inkluderet, skal du kopiere softwareopdateringen til et hukommelseskort.

1 Indsæt et hukommelseskort i kortstikket på computeren.
2 Gå til www.garmin.com/support/software/marine.html.
3 Vælg Download ved siden af "Garmin Marine Network med SD-kort."
4 Læs og accepter betingelserne.
5 Vælg Download.
6 Vælg Løb.
7 Vælg det drev, der passer til hukommelseskortet, og vælg Næste > Afslut.

Opdatering af enhedens software

Før du kan opdatere softwaren, skal du have et hukommelseskort med softwareopdatering eller indlæse det nyeste software til et hukommelseskort.

1 Slå plotteren til.
2 Når skærmen Hjem vises, skal du indsætte hukommelseskortet i kortstikket.
BEMÆRK: Instruktionerne til softwareopdatering vises kun, hvis enheden er helt opstartet, før kortet indsættes.
3 Følg instruktionerne på skærmen.
4 Vent nogle minutter, mens softwareopdateringsprocessen gennemføres.
5 Når du bliver bedt om det, skal du lade hukommelseskortet sidde og genstarte plotteren manuelt.
6 Fjern hukommelseskortet.

BEMÆRK: Hvis hukommelseskortet fjernes, før enheden er helt gennem opstartprocessen, er softwareopdateringen ikke fuldført.

Angivelse af antennestørrelse

Før du kan bruge radaren på dit system, skal du angive antennestørrelsen.

Du skal montere radaren, tilslutte den til strømmen og tilslutte den til Garmin Marine Network, før du kan angive antennestørrelsen.

1 Tænd radaren og alle enheder, som er tilsluttet til Garmin Marine Network.
Der vises en meddelelse om antennevalg på de tilsluttede plottere.

BEMÆRK: Hvis hele systemet tændes for første gang, er skærmbilledet for antennevalg en del af den indledende opsætning.

2 Vælg den installerede antennestørrelse for hver open array-radar, som er installeret på båden.

TIP: Hvis du har brug for at angive en anden antennestørrelse, mens du får vist radarskæmbilledet for den radar, du vil ændre, skal du vælge Menu > Radaropsætning > Installation > Antennekonfiguration > Antennestr. og vælge antennestørrelse.

Forskydning på bådens stævn

Forskydning på bådens stævn kompenserer for den fysiske placering af radarscanneren på en båd, hvis radarscanneren ikke er justeret med forstavn-hæk-aksen.

Måling af den potentielle forskydning på bådens stævn

Forskydning på bådens stævn kompenserer for den fysiske placering af radarscanneren på en båd, hvis radarscanneren ikke er justeret med forstavn-hæk-aksen.

1 Brug et magnetisk kompas til at lave en optisk pejling på et stationært mål inden for synlig rækkevidde.

3 Hvis pejlingsafvigelsen er mere end +/- 1°, skal du indstille forskydningen på bådens stævn.

Indstilling af forskydning på bådens stævn

Før du kan indstille forskydningen på bådens stævn, skal du måle forskydningen på bådens stævn.

Indstillingen af forskydning på bådens stævn, der er konfigureret til brug i én radartilstand, gælder for alle andre radartilstande og Radar Overlay.

1 Vælg Menu > Radaropsætning > Installation > Stævn på båd fra en radarskærm eller radar-overlay.

2 Vælg Op eller Ned nede for at justere forskydningen.

Indstilling af en brugerdefineret parkeringsposition

Hvis du har mere end én radar på din båd, skal du se på radarskærmen for den radar, du ønsker at tilpasse.

Antennen stoppes som standard vinkelret på soklen, när den ikke drejer rundt. Du kan justere denne position.

1 Fra radarskærmen skal du vælge Menu > Radaropsætning > Installation > Antennekonfiguration > Parkeringsposition.

2 Brug bjælken til at justere antennens position, når den stoppes, og vælg Retur.

Specifikationer

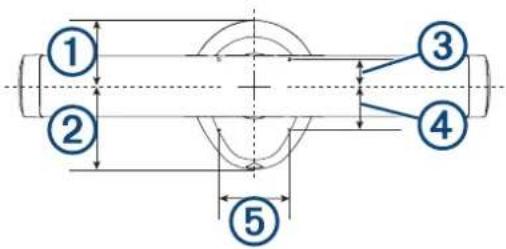

Mål

Punkt Mål Beskrivelse
1	4 fods modeller: 132,8 cm (4 fod 4^5/_16 tommer)6 fods modeller: 193,8 cm (6 fod 4^5/_16 tommer)	Antennelængde
2	40,3 cm ( 15^7/_8 tommer) Base på	soklen til toppen af antennen
3	28,6 cm ( 11^1/_4 tommer) Soklens	bredde ved basen
4	36,4 cm ( 14^5/_16 tommer) Soklens	bredde i midten

Fysiske specifikationer

Specifikation Mål
Minimal sikker betjeningsafstand*	4 fods antenne• 100 W/m ^2 : 1,35 m (53,2")• 50 W/m ^2 : 1,90 m (74,8")• 10 W/m ^2 : 4,25 m (167,3")6 fods antenne• 100 W/m ^2 : 1,70 m (66,9")• 50 W/m ^2 : 2,40 m (94,5")• 10 W/m ^2 : 5,35 m (210,6")
Sikkerhedsafstand for kompas	305 mm (12")
Soklens vægt 15,7 kg (34,7 lb.)
Antennens vægt 4 fods	antenne: 5,2 kg (11,4 lb.)6 fods antenne: 7,3 kg (16,0 lb.)
Længde på strømkabel	15 m (49 fod 3 tommer)
Netværkskabellængde	15 m (49 fod 3 tommer)
Antennes rotationsha-stighed	24 rpm og 48 rpmBEMÆRK: Antennen kan kun roteres med 48 omdrejninger pr. minut i tilstanden enkelt område, med MotionScope ^TM deaktiveret, og ved områdeindstillinger på 12 nm eller derunder.
Maksimum vindha-stighed	80 kn
Temperaturområde Fra	-15 til 55°C (fra 5 til 131°F)
Fugtighed 95 % ved 35	°C (95 °F)
Vandtæthed IEC 60529	IPX6 (beskyttet mod stærk søgang)
Pejlingsnøjagtighed 0,25	grader

- Important:

*Den angivne 100 W/m² minimumsafstand skal bevares mellem antennen og den aktive bruger, og de angivne 10 W/m² skal bevares mellem antennen og offentligheden. Under denne konfiguration skal de gældende eksponeringsgrænser for radiofrekvensstråler følges for at sikre, at offentligheden/ukontrollerede omgivelser er trygge.

Elektriske specifikationer

Specifikation Mål
Indgangsspænding - 10 til 32 V DC
Sikring 15 A, vingetype
Inputeffekt Typisk: 55 W	Maksimum: 160 W

Antennespecifikationer

Specifikation Mål
Type End-fed slotted bølgeleder
Vandret strålebredde 4	fods antenne: 1,8 grader6 fods antenne: 1,25 grader
Vandrette sidesløjfer -23	dB inden for ± 10 grader fra hovedstråle-30 dB ud over ± 10 grader fra hovedstråle
Lodret strålebredde 22	grader
Polarisering Vandret

Installationsfejlfinding

Symptom Mulige årsager
Radaren tænder ikke. Status-LED'en er ikke tændt.	Strømkablet er muligvis ikke korrekt forbundet til enheden eller batteriet. Kontroller alle forbindelserInline-sikringen kan være sprunget. Kontroller sikringen, og udskift den om nødvendigt.Ledningsmålet, som strømkablet forlænges med, kan være for lille til længden af forlængelsen. Se tabellen i afsnittet Strømkabelforlængelser i denne vejledning for at sikre, at der bruges det korrekte ledningsmål (Strømkabelforlængelser, side 3).
Radaren er ikke tilgængelig på Garmin enheden eller på enheder, der er sluttet til Garmin Marine Network.	Radaren tændes muligvis ikke. Kontroller status-LED'en.Enhedens software er muligvis ikke opdateret. Opdatering af softwaren på enheden eller på Garmin Marine Network.Et netværkskabel er muligvis ikke sluttet korrekt til enheden eller til Garmin Marine Network.Kontroller alle forbindelser.Hvis der er anvendt et brugermonterbart stik, kan det være installeret forkert. Kontroller stikket.

Status-LED'en, der sidder på etiketten, kan hjælpe med at fejlfinde installationsproblemer.

Status LED-farve og aktivitet	Radarstatus
Konstant rød Radaren	gør klar til brug. LED'en vil lyse rødt kortvarigt, før den skifter til at blinke grønt.
Blinker grønt Radaren	fungerer korrekt.
Blinker orange Radarens	software opdateres.
Blinker rødt Der er opstået en fejl i radaren. Kontakt Garmin produktsupport for at få hjælp.

© 2016 Garmin Ltd. eller dets datterselskaber Garmin® og Garmin logoet er varemærker tilhørende Garmin Ltd. eller dets datterselskaber, registreret i USA og andre lande. GMR™, Fantom™ og MotionScope™ er varemærker tilhørende Garmin Ltd. eller dets datterselskaber. Disse varemærker må ikke anvendes uden udtrykkelig tilladelse fra Garmin.
