BRUGSANVISNING GRID 20 GARMIN

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga, brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

▲ FORSIGTIG

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMAERK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

For at opnå den bedste ydelse og undgå skader på din båd bør du installere enheden i henhold til denne vejledning.

Læs hele installationsvejledningen, før du fortsætter med installationen. Hvis der opstår problemer under installationen, skal du kontakte Garmin® produktsupport.

Softwareopdatering

Du skal opdatere Garmin plotter-softwaren, när du installerer denne enhed.

Hvis din plotter indeholder Wi-Fi ^ teknologi, bør du opdatere softwaren med ActiveCaptain ^TM appen på en kompatibel Android ^TM eller Apple ^ enhed. Hvis din plotter ikke indeholder Wi-Fi teknologi, bør du opdatere softwaren med et hukommelseskort og en Windows ^ computer.

Få flere oplysninger ved at gå til support.garmin.com.

Taster

GARMIN MATH AVOC RUN AVOC STOP AVOC MENU BACK FOCUS 1 2 3 ①

◄►Hold begge taster nede for at starte parringen.Tryk for at skifte mellem forskellige skæmbilleder.
MARK SOS	Tryk for at gemme nuværende position som et waypoint.Hold nede i ét sekund for at markere en SOS-position og starte en rute tilbage til positionen.
	Tryk flere gange for at rulle gennem baggrundsbelysnin-gens lysstyrke.

NAV INFO Tryk for at se navigationsoplysninger som f.eks. interesse-punkter, brugerdata og grafer.
STBY ENG Tryk for at aktivere autopiloten eller sætte den i standby-tilstand.
	Tryk for at vende tilbage til startskærmen.
MENU Tryk for at åbne eller lukke yderligere indstillinger for det pågældende skæmbillede.
1	Drej eller vip for at flytte markøren eller fremhæve.Drej for at zoome ind eller ud på en visning.Tryk for at foretage et valg.
BACK Tryk for at vende tilbage til det forrige skæmbillede.
FOCUS Tryk for at flytte en fremhævelse til en anden del af skæmbilledet.Tryk for at flytte en fremhævelse til en anden funktion eller et andet vindue på et kombinationsskæmbillede.
1 2 3 4 Hold nede for at tildele en genvejstast til det aktive skæmbillede.Tryk for at åbne det tildelte skæmbillede.

Nødvendigt værktøj

• Boremaskine og bor

• 3 mm ( 18 tommer) bor
• 13 mm ( ^1/_2 tommer) bor
• 2 mm ( ^1/4 tommer) borehoved til træskruer
  • 4 mm ( ^3/16 tommer) borehoved til møtrikskiverne

• 5 mm ( ^3/_16 tommer) borehoved til møtrikskiverne

• Nummer 2 stjerneskruetrækker

• Stik- eller rundsav
• Fil og sandpapir
  • Vandfast forsegling, godkendt til brug på plast (anbefales)
• To AA-alkaline-, NiMH- eller litiumbatterier (hvis forsyning med batterier)

Overvejelser om montering og tilslutning

BEMAERK

Denne enhed skal monteres på et sted, der ikke er udsat for ekstreme temperaturer eller betingelser. Temperaturområdet for denne enhed er angivet i produktspecifikationerne. Længere tids påvirkning ved temperaturer uden for det angivne temperaturområde, ved opbevaring eller drift, kan forårsage fejl på enheden. Fejl og relaterede konsekvenser, der skyldes ekstreme temperaturer, er ikke dækket af garantien.

Monteringsoverfladen skal være flad, så enheden ikke beskadiges, når den monteres.

GRID 20 enheden kræver en strømtilslutning og en dataforbindelse ved hjælp af en af tre metoder:

• NMEA 2000 "netværk til strøm og data
- Medfølgende strømkabel og en ANT *trådløs forbindelse
- AA-batterier (medfølger ikke) og en ANT trådløs forbindelse Denne enhed kan monteres på instrumentbrættet eller anden overflade ved hjælp af det medfølgende udstyr. Når du vælger et monteringssted, skal du tage højde for nedenstående.
- For at undgå forstyrrelse af et magnetisk kompas skal du ikke montere enheden tættere på et kompas end 11,4 cm (4,5 tommer).
- Du skal montere enheden på en placering, som giver plads til føring og tilslutning af NMEA 2000 kablet, strømkablet eller til udskiftning af batterier.
- Forbindelsesmetoden NMEA 2000 kan anvendes til at undgå risiko for problemer med trådløs interferens fra andre enheder og i tilfælde, hvor der er bekymring om rækkevidden

af den trådløse forbindelse. Kablerne, som kræves for tilslutning til NMEA 2000 netværket, medfølger ikke.

- Når du opretter trådløs forbindelse, skal du teste GRID 20 enhedens funktion på den valgte placering inden montering.

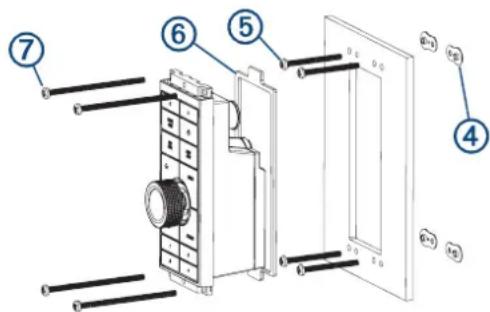

Montering af enheden

BEMÆRK

Brug kun det medfølgende udstyr ved montering af denne enhed. Brug af monteringsudstyr, der følger med enheden, kan beskadige enheden.

Vær omhyggelig, når du skærer hullet til planmontering af enheden. Der er kun en lille frigang mellem kassen og monteringshullerne, og hvis der skæres et hul, som er for stort, kan det ødelægge enhedens stabilitet, efter at den er monteret.

Hvis du monterer enheden på fiberglass med skruer, anbefales det at bruge et forsænkningshoved til at bore en frigangsforsænkning i kun det øverste lag af gelcoat. Dette modvirker, at gelcoat-laget revner, når du strammer skruerne.

Den medfølgende skabelon og de medfølgende beslag kan bruges til planmontering af enheden på den valgte placering. Der er tre muligheder for hardware afhængigt af monteringsoverfladens materiale.

• Du kan bore huller og bruge de medfølgende møtrikskiver og maskinskruer. Møtrikskiverne kan give stabilitet til en tynd overflade og gøre det nemmere at fjerne enheden, når du skal skifte batterier.
• Du kan bore styrehuller og bruge de medfølgende træskruer. Du bør kun anvende træskruer, hvis du tilslutter til strøm med det medfølgende kabel eller NMEA 2000 netværket, eller hvis du bruger batterier og har adgang til bagsiden af enheden, når der skal skiftes batterier. Anvend ikke træskruer, hvis du bruger batterier og ikke har adgang til bagsiden af enheden, når der skal skiftes batterier.
• Du kan bore og tilpasse huller og bruge de medfølgende maskinskruer.

1 Tilpas skabelonen, og sørg for, at den passer på den plads, hvor enheden skal monteres.
2 Fastgør skabelonen til det valgte sted.
3 Brug et 3 mm ( 18 tommer) borehoved til at bore et hul i hvert hjørne af den fuldt optrukne linje på skabelonen.
4 Brug et 13 mm ( ^1/_2 tommer) borehoved til at bore et eller flere af de store huller, der er angivet langs indersiden af den fuldt optrukne linje på skabelonen for at give plads til en stiksav.
5 Brug en stiksav eller et rotationsværktøj til at save monteringsfladen langs indersiden af den fuldt optrukne linje på skabelonen.
6 Placer enheden i udskæringen for at afprøve pasningen.

7 Brug om nødvendigt en fil og sandpapir til at tilpasse udskæringens størrelse.

8 Når enheden passer korrekt i udskæringen, skal du sikre, at enhedens monteringshuller flugter med de større, udvendige huller på skabelonen.

9 Hvis monteringshullerne på enheden ikke flugter, skal du markere de nye hulplaceringer.

10 Bor de større, udvendige huller baseret på dine monteringsmetode:

• Bor 5 mm ( ^3/_16 tommer) huller til den medfølgende møtrikskive og maskinskruerne.
• Bor 2 mm ( ^5/_64 tomme) forboringshuller til de medfølgende træskruer, og spring til trin 16.
• Bor og tilpas M3,5-huller til de medfølgende maskinskruer, og spring til trin 16.

11 Hvis du bruger en møtrikskive, skal du starte i et hjørne af skabelonen og anbringe en møtrikskive ⑥ over det større, udvendige hul ⑦ som du borede i det forrige trin.

Det lille hul ③på møtrikskiven skal flugte med det lille hul i skabelonen.

12 Hvis det lille hul i møtrikskiven ikke flugter med det lille hul på skabelonen, skal den nye hulplacering markeres.
13 Hvis du bruger en møtrikskive, skal du bore et 4 mm ( ^3/_16 tommer) hul i den mindre hulplacering.
14 Fjern skabelonen fra monteringsoverfladen.
15 Start i et hjørne af monteringsstedet, og anbring en møtrikskive ④ag på monteringsoverfladen, så de justerer med de store og små huller.
Den hævede del af møtrikskiven skal passe ind i det større hul.

16 Fastgør møtrikskiverne på monteringsoverfladen ved at fastspænde de korte skruer ⑤gennem de mindre, indvendige huller.
17 Montér skumpakningen på bagsiden af enheden.
Skumpakningsstykkerne har klæbemiddel på bagsiden. Kontroller, at du har fjernet beskyttelsen, før du monterer stykkerne på enheden.
18 Hvis ikke du har adgang til bagsiden af enheden, efter at du har monteret den, skal du tilslutte det nødvendige kabel eller installere AA-batterierne (så de vender rigtigt), inden du anbringer enheden i det udskårne hul.
BEMÆRK: For at forhindre korrosion af metalkontakterne, hvis du ikke bruger et kabel, skal du trykke beskyttelseshætten godt fast over stikket.
19 Brug marineforsegler mellem monteringsfladerne og enheden for at tætne korrekt og undgå lækage bag instrumentbrættet.
20 Hvis du vil have adgang til bagsiden af enheden, skal du påføre forsegler rundt om udskæringen.
21 Anbring enheden i det udskårne hul.
22 Fastgør enheden til monteringsoverfladen ved hjælp af de lange maskinskruer Reller de medfølgende træskruer, afhængigt af monteringsmetoden.
23 Aftør alt overskydende marineforsegler.
24 Monter dækrammen ved at trykke den på plads rundt om toppen og bunden af enheden.

Tilslutning af GRID 20 enheden

GRID 20 enheden kræver en strømtilslutning og en dataforbindelse ved hjælp af en af tre metoder:

• NMEA 2000 netværk til strøm og data
- Medfølgende strømkabel og en ANT trådløs forbindelse (Parring af GRID 20 enheden med plotteren, side 3)
- AA-batterier (medfølger ikke) og en ANT trådløs forbindelse (Parring af GRID 20 enheden med plotteren, side 3)

BEMÆRK: Forbindelsesmetoden NMEA 2000 kan anvendes til at undgå risiko for problemer med trådløs interferens fra andre enheder og i tilfælde, hvor der er bekymring om rækkevidden af den trådløse forbindelse. Kablerne, som kræves for tilslutning til NMEA 2000 netværket, medfølger ikke.

Når du har tilsluttet GRID 20 enheden til strøm, skal du parre den med plotteren for at oprette dataforbindelsen. (Parring af GRID 20 enheden med plotteren, side 3).

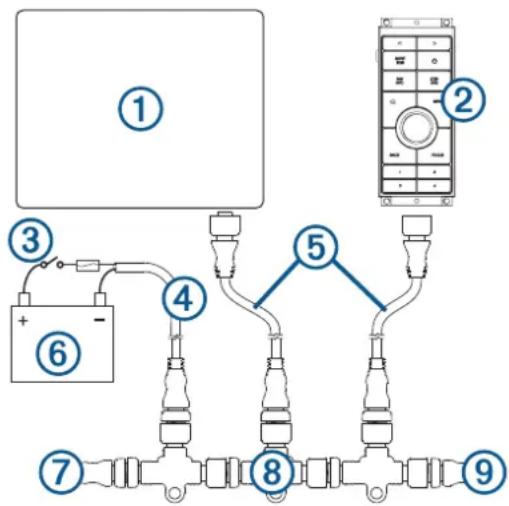

Overvejelser om NMEA 2000 tilslutning

BEMAERK

Hvis du opretter forbindelse til et eksisterende NMEA 2000 netværk, skal du identificere NMEA 2000 strømkablet. Du behøver kun et NMEA 2000 strømkabel for at NMEA 2000 netværket kan anvendes.

En NMEA 2000 Power Isolator (010-11580-00) skal bruges i installationer, hvor den eksisterende NMEA 2000 netværksudbyder er ukendt.

Du kan tilslutte GRID 20 enheden til et NMEA 2000 netværk på din båd for at få en strøm- og dataforbindelse. Hvis du tilslutter GRID 20 enheden til et NMEA 2000 netværk, skal du ikke bruge batterier, det medfølgende strømkabel eller en ANT trådløs forbindelse.

Hvis du vil oprette et NMEA 2000 netværk, men ikke ved hvordan, kan du besøge support.garmin.com for flere oplysninger.

Når du har oprettet NMEA 2000 netværksforbindelsen, skal du parre GRID 20 enheden med plotteren (Parring af GRID 20 enheden med plotteren, side 3).

Tilslutning af strøm

ADVARSEL

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

1 Før strømkablet til en strømkilde og til enheden.
2 Tilslut den røde ledning til den positive (+) batteriterminal, og tilslut den sorte ledning til den negative (-) batteriterminal.
3 Tilslut strømkablet til enheden, og drej låseringen med uret for at fastgøre den.

Når du har tilsluttet den til strøm, skal du parre enheden med plotteren (Parring af GRID 20 enheden med plotteren, side 3).

Isætning af batterier

Du kan bruge AA-alkaline-, NiMH- eller litiumbatterier (medfølger ikke). Brug af litiumbatterier giver de bedste resultater.

BEMÆRK: Installer ikke batterier, hvis du bruger det medfølgende strømkabel eller en NMEA 2000 netværksforbindelse.

1 Drej D-ringen mod uret, og træk op for at åbne batterilågen.
2 Isæt to AA-batterier, så de vender rigtigt.

Når du har sat batterierne i, skal du parre enheden med plotteren (Parring af GRID 20 enheden med plotteren, side 3).

Parring af GRID 20 enheden med plotteren

Når du har tilsluttet GRID 20 enheden til strøm, skal du parre den med plotteren for at oprette dataforbindelsen.

1 På den kompatible plotter skal du vælge Indstillinger > System > Stationsoplysninger > GRID™ parring > Tilføj.
2 På GRID 20 enheden skal du trykke på ◄ og ◄indtil enheden bipper.

Når GRID 20 enheden har oprettet forbindelse til plotteren, udsender GRID 20 enheden et enkelt langt bip.

BEMÆRK: Hvis GRID 20 enheden er den eneste styreenhed til plotteren og kun kører på batteristrøm, vil du ikke kunne betjene en tilsluttet autopilot med GRID 20 enheden.

Specifikationer

Mål (B×H×D) 14,1 × 5,6 × 6,8 cm (5,6 × 2,2 × 2,7 tommer)
Materiale Fuldt tætnet, robust plastik
Vandtæthed IEC 60529 IPX7	1
Vægt 179 g (6,3 oz.)
Temperaturområde Fra -15 til 70 °C (fra 5 til 158 °F)
Inputeffekt 9 til 32 V DC (fra medfølgende strøm-kabel eller NMEA 2000 netværk)
Sikring 1 A, 32 V hurtigvirkende
Maks. strømforbrug ved 9 V DC	1,5 W
Typisk strømforbrug ved 12 V DC	40 mA
Maks. strømforbrug ved 12 V DC	120 mA
Batteritype To AA-batterier (alkaline, NiMH eller litium. Medfølger ikke.)
Batterilevetid Ca. 70 dage, typisk brug
Sikkerhedsafstand for kompas	11,4 cm (4,5")
Trådløse frekvenser/protokol 2	4 GHz ved 4,83 dBm nominelt
