GSD™ 25 Installationsvejledning

For at opnå den bedste ydelse og undgå skader på din båd bør du installere enheden i henhold til denne vejledning.

Læs hele installationsvejledningen, før du fortsætter med installationen. Hvis der opstår problemer under installationen, skal du kontakte Garmin® produktsupport.

Registrering af din enhed

Hjælp os med at give dig bedre support ved at gennemføre vores onlineregistrering i dag.

• Gå til http://my.garmin.com.
- Opbevar den originale købskvittering eller en kopi af den på et sikkert sted.

Kontakt til Garmin produktsupport

• Gå til www.garmin.com/support for at få oplysninger om support i de enkelte lande.
  • I USA skal du ringe på 913-397-8200 eller 1-800-800-1020.
• I Storbritannien skal du ringe på 0808 238 0000.
• I Europa skal du ringe på [phone].

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Du er ansvarlig for sikker og forsigtig betjening af dit fartøj. Ekkoloddet er et værktøj, som gør dig mere opmærksom på vandet under din båd. Det fritager dig ikke for ansvaret for at holde øje med vandet omkring din båd, mens du navigerer.

ADVARSEL

Hvis udstyret ikke installeres og vedligeholdes i henhold til disse instruktioner, kan det medføre personskader eller skader på udstyret.

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMÆRK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

Dette udstyr skal installeres af en kvalificeret marinemontør.

Installationsforberedelse

BEMAERK

Denne enhed skal installeres i henhold til disse instruktioner for at få den bedst mulige ydeevne. Hvis der opstår problemer med installationen, skal du kontakte Garmin produktsupport.

Da alle både er forskellige, skal du omhyggeligt planlægge installationen af GSD 25 sendeenheden.

1 Vælg et monteringssted.
2 Monter sendeenheden.
3 Tilslut sendeenheden til Garmin Marine Network og til strømmen.
4 Tilslut sendeenheden til transduceren.

Nødvendigt værktøj

• Boremaskine og bor

• Nummer 2 Philips skruetrækker
• Kabelklemmer (valgfri)
• Marineforsegler (valgfri)

Montering af sendeenheden

Overvejelser vedrørende monteringssted

• Sendeenheden skal monteres et sted, hvor den ikke kan komme under vand.
• Sendeenheden skal monteres et sted med tilstrækkelig ventilation, hvor den ikke bliver udsat for ekstreme temperaturer.
• Sendeenheden skal monteres et sted, hvor LED'erne er synlige.
• Sendeenheden skal monteres, så strøm- og netværkskablerne nemt kan tilsluttes.
• Sendeenheden skal monteres, så transducerkablet kan tilsluttes. Hvis det er nødvendigt, kan der fås transducerforlængerkabler hos din Garmin forhandler.

Montering af enheden

BEMAERK

Hvis du monterer beslaget på fiberglas med skruer, anbefales det at bruge et forsænkningshoved til at bore en frigangsforsænkning i kun det øverste lag af gelcoat. Dette modvirker, at gelcoat-laget revner, når du strammer skruerne.

Skruer i rustfrit stål kan låse, når de skrues i glasfiber og overspændes. Garmin anbefaler, at man påfører skruerne et rustfrit ikke-limende smøremiddel, før de monteres.

Før du kan montere enheden, skal du vælge monteringssted og vælge det monteringsudstyr, der skal anvendes til overfladen.

BEMÆRK: Der følger monteringsudstyr med til enheden, men det er ikke sikkert, at det er egnet til den pågældende monteringsoverflade.

1 Placer enheden på monteringsstedet, og afmærk placeringen af forboringshullerne.
2 Bor et passende forboringshul til det ene hjørne af enheden.
3 Fastgør enheden løst på monteringsoverfladen med ét hjørne, og undersøg de tre andre forboringsmærker.
4 Afmærk om nødvendigt nye forboringshuller, og fjern enheden fra monteringsoverfladen.
5 Bor passende forboringshuller til de andre tre afmærkninger.
6 Fastgør enheden på monteringsstedet.

Tilslutning af ekkoloddet

ADVARSEL

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

BEMAERK

Tving ikke et kabel ind i stikket. Hvis der trykkets for hårdt, kan det beskadige benene. Hvis kablet placeres korrekt, er det nemt at tilslutte.

Før du tilslutter sendeenheden til netværket, strømmen og transduceren, skal du montere ekkoloddet (Montering af sendeenheden).

1 Før kablerne på plads ved hjælp af de passende strips, fastgørelsesværktøjer og forsegler for at fastgøre kablerne i kabelføringen og i skot eller dæk.

2 Installer låseringene på marinenetværks- og strømkablerne.
3 Tilslut den stikfri ende af strømkablet til en 12 V DC-strømkilde og til jord.
4 Tilpas hakket i enden af strømkablet til strømporten på enheden, og skub kablet på plads.
5 Stram låseringen.
6 Vælg en funktion:

- Hvis din båd er udstyret med en GMS ^™ 10 Networkportudvider, skal du tilslutte netværkskablet til en ledig port på GMS 10.

- Hvis din båd ikke er udstyret med en GMS 10 Networkportudvider, skal du tilslutte netværkskablet til netværksporten på din plotter.

Kabelføringstyller

Når du fører kabler gennem båden, kan det være nødvendigt at bore huller, som kablerne kan føres igennem. Kabelføringstyller kan bruges til at dække kabelinstallationshuller. Tyllerne kan ikke anvendes som vandtæt forsegling. Påfør om nødvendigt marineforsegler efter installation for at gøre området omkring tyllen og kablet vejrbestandigt. Du kan købe tyller hos din Garmin forhandler eller direkte hos Garmin på www.garmin.com.

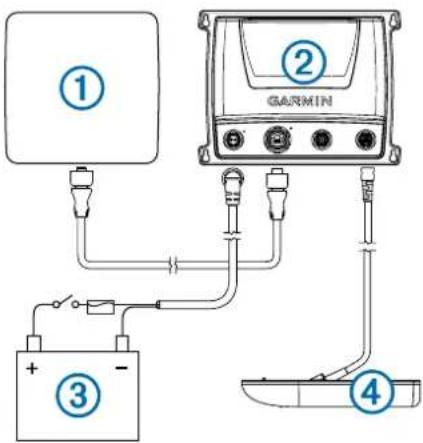

Installationsdiagram

Du kan bruge dette diagram til at identificere tilslutningspunkterne for sendeenheden til netværk, strøm og transducer.

① ② GAFMIN ③ + - ④

EmneBeskrivelse
1	Plotter
2	GSD 25
3	Strømkilde
4	Transducer

Blinkkoder

Når sendeenheden er installeret, tænder den, når plotteren tændes. Den tofarvede (grøn og rød) LED-indikator på sendeenheden angiver driftsstatus.

LED-farve	StatusStatus
Grøn Langsomt blink Sendeenheden er tilsluttet en plotter og fungerer korrekt. Du bør se ekkolodsdata på plotteren.
Rød Langsomt blink Sendeenheden er tændt, men er ikke tilsluttet en plotter, eller den venter på forbindelse til en plotter. Hvis sendeenheden tilsluttes plotteren, og denne kode stadig fortsætter, skal du kontrollere ledningerne og stikkene.
Rød/ Grøn	Langsomt blink Sendeenheden er i testtilstand.
Rød Hurtig blinksekvens		Systemfejl. Plotteren viser en meddelelse, som angiver fejltypen. Når årsagen til alarmen er rettet, skal sendeenheden frakobles helt fra strømkilden og tilsluttes igen for at rydde fejlen.
Rød Lyser konstant Ekkoloddet har en hardwarefejl. Kontakt Garmin produktsupport for at få hjælp.

Specifikationer

SpecifikationMål
Størrelse B × H × D: 251	x 66 x 192 mm (9,9 x 2,6 x 7,6 tommer)
Vægt 771 g (1,7 lb.)
Kabinetmateriale Fuldt tætnet, polycarbonatplast
Vandtæthed* IEC 60529	IPX7
Temperaturområde Fra -15° til 70°C (fra 5° til 158°F)
Strømtilførsel Fra 10 til 35 V DC
Strømforbrug 27 W maksimum
Sikring 4,0 A
Sikkerhedsafstand for kompas	30 cm (11,8 tommer)
Sendestyrke (RMS)** 1 kW
Frekvens	Traditionelt ekkolod: 50/77/83 kHz
	CHIRP med en og to kanaler: 40 kHz til 250 kHz
	SideVü/DownVü: CHIRP 455/800 kHz og 260/455 kHz
Dybde*** Traditionelt: 15	24 m (5000 fod); DownVü: 305 m (1000 fod); SideVü: 229 m (750 fod) venstre og højre.
Dataudgang	Garmin Marinenetværk

*Enheden tåler hændelig udsættelse for vand op til 1 m i op til 30 min. Du kan finde flere oplysninger på www.garmin.com /waterrating.

**Afhænger af transducerens nominelle effekt og dybden **Maksimal dybde, afhænger af transduceren, vandets saltindhold, bundtypen og andre vandforhold.
