BRUGSANVISNING GT15M-TH GARMIN

Installationsvejledning

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med plotteren eller fishfinder for at se produktadvarsler og andre vigtige oplysninger.

Enheden skal installeres med mindst én af de medfølgende antirotationsbolte. Ellers kan enheden muligvis rotere, når båden bevæger sig, og dermed beskadige fartøjet.

Du er ansvarlig for sikker og forsigtig betjening af dit fartøj. Ekkoloddet er et værktøj, som gør dig mere opmærksom på vandet under din båd. Det fritager dig ikke for ansvaret for at holde øje med vandet omkring din båd, mens du navigerer.

▲ FORSIGTIG

Hvis udstyret ikke installeres og vedligeholdes i henhold til disse instruktioner, kan det medføre personskader eller skader på udstyret.

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMAERK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

For at opnå den bedste ydelse og undgå skader på din båd skal du installere Garmin ^® enheden i henhold til denne vejledning.

Læs hele installationsvejledningen, før du fortsætter med installationen. Hvis der opstår problemer under installationen, skal du kontakte Garmin produktsupport.

Registrering af din enhed

Hjælp os med at give dig bedre support ved at gennemføre vores onlineregistrering i dag.

• Gå til my.garmin.com/registration.

- Opbevar den originale købskvittering eller en kopi på et sikkert sted.

Softwareopdatering

Du skal muligvis opdatere enhedens software, når du installerer enheden eller tilføjer tilbehør til enheden.

Denne enhed understøtter et hukommelseskort med op til 32 GB, som er formateret til FAT32.

Indlæsning af nyt software på et hukommelseskort

Du skal kopiere softwareopdateringen til et hukommelseskort ved hjælp af en computer, der kører Windows® software.

BEMÆRK: Du kan kontakte Garmin kundesupport for at bestille et forudindlæst softwareopdateringskort, hvis du ikke har en computer med Windows software.

1 Indsæt et hukommelseskort i et kort slot på computeren.

2 Gå til garmin.com/support/software/marine.html.

3 Vælg Download ved siden af den software-pakke, der svarer til din plotter.

BEMÆRK: Softwaredownloaden indeholder opdateringer til alle enheder, der er sluttet til plotteren. Vælg den korrekte pakke, der svarer til den plotter, der skal opdateres. Du kan vælge Se alle enheder i denne pakke for at bekræfte de enheder, der skal inkluderes i din download.

4 Læs og accepter betingelserne.

5 Vælg Download.

6 Vælg Løb, hvis det er nødvendigt.

7 Hvis det er nødvendigt, vælger du det drev, der passer til hukommelseskortet, og vælger Næste > Afslut.

8 Pak filerne ud på hukommelseskortet.

BEMÆRK: Det kan tage flere minutter at indlæse softwareopdateringen på hukommelseskortet.

Opdatering af enhedens software

Før du kan opdatere softwaren, skal du have et hukommelseskort med softwareopdatering eller indlæse det nyeste software til et hukommelseskort.

1 Slå plotteren til.

2 Når skærmen Hjem vises, skal du indsætte hukommelseskortet i kortstikket.

BEMÆRK: Instruktionerne til softwareopdatering vises kun, hvis enheden er helt opstartet, før kortet indsættes.

3 Følg instruktionerne på skærmen.

4 Vent nogle minutter, mens softwareopdateringsprocessen gennemføres.

5 Når du bliver bedt om det, skal du lade hukommelseskortet sidde og genstarte plotteren manuelt.

BEMÆRK: Hvis hukommelseskortet fjernes, før enheden er helt gennem opstartprocessen, er softwareopdateringen ikke fuldført.

Overvejelser om montering

- På en båd med en skroghældning på mere end 5° skal der fremstilles en fairing block (kan ikke købes).

- På en båd med 12° skroghældning passer transduceren med en fairing block til et skrog op til 29 mm (1,15 tommer) tykkelse.

- På en båd med 20° skroghældning passer transduceren med en fairing block til et skrog op til 19 mm (3/4 tommer) tykkelse.

- På både med deplacement-skrog skal transduceren monteres tæt ved centerlinjen.

- På både med planende skrog skal transduceren monteres agter, på eller tæt ved centerlinjen, og inden for den første stabiliseringsliste/bord.

- På både med deplacement-skrog og planende skrog skal transduceren monteres på styrbords side af skroget, hvor skruebladene bevæger sig nedad.

- På fartøjer med trindelte skrog skal transduceren monteres umiddelbart foran det første trin.

- På fartøjer med finnekøl skal transduceren monteres mere end 300 mm (12 tommer) og mindre end 600 mm (24 tommer) foran kølen og på eller tæt ved centerlinjen.

- På fartøjer med fuld køl skal transduceren monteres midt i båden, væk fra kølen på punktet med minimal skroghældning.

- På fartøjer med ét drev må transduceren ikke monteres på linje med skruen.

- På fartøjer med to drev skal transduceren monteres mellem drevene, hvis det er muligt.

- Transduceren skal monteres på en plan placering med mindst 6° skroghældning.

- Transduceren skal monteres et godt stykke foran skruer og aksler.

- Transduceren skal monteres et sted, hvor den er lodret under sejladsen. Hvis transduceren læner fremad, kan det se ud til, at havbunden skråner opad. Hvis transduceren læner agterud, kan der forekomme overflade-clutter.

- Transduceren skal monteres mindst 600 mm (24 tommer) fra andre transducere.

- Transduceren skal monteres på en placering, som ikke forstyrres af køl eller skrueaksler.

- Transduceren skal monteres på en placering, hvor den er konstant nedsænket under vand.

- Transduceren skal monteres på en placering, der giver mulighed for tilgængelighed til denne inde fra fartøjet.

- Undlad at placere den bag forstærkninger, fittings, vandindtag eller andet, der skaber luftbobler eller turbulens i vandet.

- Transduceren bør ikke monteres et sted, hvor den kan blive stødt ved søsætning, ophaling eller opbevaring.

- Transduceren kan forårsage kavitation, der kan forringe badens ydeevne og beskadige skruen.

- Transduceren skal befinde sig i rent (turbulensfrit) vand for at fungere optimalt.

- Hvis du har et spørgsmål vedrørende placeringen af en transducer, der går gennem skroget, skal du kontakte skibsbyggeren eller andre ejere af lignende fartøjer for at søge råd.

Nødvendigt værktøj

• Bor og 3 mm ( ^1/_8 tommer) borehoved

• 25 mm (1 tomme) hulsav (skrog med glasfiberkerne)
• 32 mm (1 ^1/_4 tommer) hulsav (metalskrog)
- Sandpapir
- Afdækningstape
- Marineforsegler
• Bidetang med glideledsindstilling (metalskrog)
• Metalfil (metalskrog)
- Epoxy eller forsegler til det blotlagte inderste lag (skrog med fiberglaskerne)
- Glasfibervæv og polyester (løsning til forsegling af skrog med glasfiberkerne)
• Kabelklemmer

Installationsvejledning til både med skrog med glasfiberkerne

Sådan bores der hul i et skrog med glasfiberkerne

1 Fra indersiden af båden bores et 3 mm ( ^1/_8 tomme) føringshul hele vejen gennem skroget.
2 Undersøg føringshullet på ydersiden af båden, og vælg et punkt:

• Hvis føringshullet ikke er placeret korrekt, forsegles hullet med epoxy, og trin 1 gentages.
• Hvis føringshullet er korrekt placeret anvendes en 25 mm (1 tomme) hulsav til at skære et hul fra ydersiden af båden, men kun gennem det yderste glasfiberlag. Skær ikke hele vejen igennem skroget.

3 På indersiden af båden, hvor føringshullet er placeret, anvendes en hulsav til at skære et hul, der er 9 til 12 mm ( ^3/8 til ^1/2 tomme) større end det hul, du skar udvendigt på båden i trin 2.

Skær gennem det indvendige glasfiberlag og det meste af kernen, uden at skære i det udvendige lag.

BEMÆRK: Vær forsigtig, når du skærer gennem det inderste glasfiberlag og kernen, så du ikke skærer i det yderste glasfiberlag, da du i så fald ikke vil kunne forsegle skroget rigtigt.

4 Fjern det indvendige glasfiberlag og kernen, som du skar i trin 3.
Du bør kunne se indersiden af det yderste glasfiberlag.
5 Slib hullet og områderne umiddelbart omkring både det indvendige og udvendige glasfiberlag med sandpapir.
6 Rengør hullet med et skånsomt rengøringsmiddel eller svagt opløsningsmiddel, som f.eks. isopropylalkohol, for at fjerne eventuelt støv og snavs.

Forberedelse af skrog med glasfiberkerne

BEMÆRK

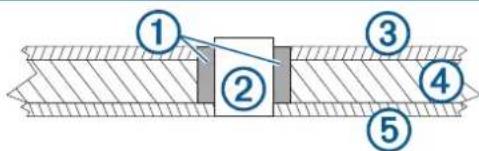

Hvis kernen i et skrog med glasfiberkerne ikke er forseglet korrekt, kan der sive vand ind i kernen og medføre alvorlige skader på båden.

1	Glasfiber- eller støbeepoxy (medfølger ikke)
2	Cylinderafstandsstykke (inkl. bøsning)
3	Indvendigt glasfiberlag
4	Kerne
5	Udvendigt glasfiberlag

1 Bor hullet gennem skroget.

2 Forsegl kernen indvendigt i hullet med enten glasfiber (Sådan forsegles kernen med glasfiber, side 3) eller støbeepoxy (Sådan forsegles kernen med støbeepoxy, side 3).

1 Fra bådens inderside dækkes et lag glasfiberlærred med glasfiberharpiks, og det placeres inde i hullet for at forsegle kernen.
2 Tilføj flere lag glasfiberlærred og harpiks, indtil hullet har en diameter på 25 mm (1 tomme).
3 Når glasfiberen er hærdet, slibes indersiden af hullet og omkring hullet med sandpapir, og rengøres.

Skroget med glasfiberkerne er nu forberedt, og du kan færdiggøre monteringen af transduceren.

Sådan forsegles kernen med støbeepoxy

1 Smør den medfølgende 25 mm (1 tomme) cylinder med voks.
2 Fra bådens yderside skal du isætte cylinderen i hullet og tape den på plads på ydersiden.
3 Fyld mellemrummet mellem cylinderen og kernen med støbeepoxy.
4 Når epoxyen er hærdet, fjernes cylinderen, og indersiden af hullet og omkring hullet slibes med sandpapir og rengøres.

Skroget med glasfiberkerne er nu klargjort, og du kan færdiggøre monteringen af transduceren.

Påføring af marineforsegler på en transducer til montering gennem skroget

Du skal påføre marineforsegler for at sikre en vandtæt forsegling mellem transduceren og skroget.

Påfør et lag marineforsegler på 2 mm ( ^1/_16 ) på den af husets flanger, som har kontakt med skroget, samt op ad husets sidevæg.

BEMÆRK: Forsegleren skal rage 6 mm (1/4") op over toppen af skroget for at forsegle skroget og fastgøre skrogmøtrikken.

Installation af transduceren i et fiberglasskrog

Det anbefales, at to montører udfører disse instruktioner, med den ene placeret uden for båden og den anden inde i båden.

BEMÆRK: Hvis du installerer en transducer i et glasfiberskrog, skal du undgå at overstramme møtrikkerne for ikke at beskadige skroget.

1 Fra skrogets yderside skal du indføre transduceren ① gennem monteringshullet med en vridende bevægelse for at presse overskydende forsegler ud.

4 Før forsegleren hærder, skal du fjerne al overskydende forsegler fra skrogets yderside, så transduceren glider nemt gennem vandet.

Installationsvejledning til både med skrog uden kerne/fiberglasskrog/træskrog

Sådan bores der hul i et skrog uden kerne

1 Vælg et monteringssted (Overvejelser om montering, side 1).
2 Bor et 3 mm ( ^1/_8 tomme) forboringshul gennem skroget fra ydersiden.
3 Hvis fartøjet har et skrog af fiberglass, skal du sætte afdækningstape over forboringshullerne, så fiberglassset ikke bliver beskadiget.
4 Hvis du har sat tape over forboringshullerne, skal du bruge en hobbykniv til at skære hul i tapen.
5 Hold et 25 mm (1 tomme) spadebor i lod, og bor et hul fra skrogets yderside på placeringen til transducerens skaft.
6 Slib med sandpapir, og rengør området omkring hullet.

Påføring af marineforsegler på en transducer til montering gennem skroget

Du skal påføre marineforsegler for at sikre en vandtæt forsegling mellem transduceren og skroget.

Påfør et lag marineforsegler på 2 mm ( ^1/_16 ") på den af husets flanger, som har kontakt med skroget, samt op ad husets sidevæg.

BEMÆRK: Forsegleren skal rage 6 mm (1/4") op over toppen af skroget for at forsegle skroget og fastgøre skrogmøtrikken.

Installation af transduceren i et fiberglasskrog

Det anbefales, at to montører udfører disse instruktioner, med den ene placeret uden for båden og den anden inde i båden.

BEMÆRK: Hvis du installerer en transducer i et glasfiberskrog, skal du undgå at overstramme møtrikkerne for ikke at beskadige skroget.

1 Fra skrogets yderside skal du indføre transduceren ① gennem monteringshullet med en vridende bevægelse for at presse overskydende forsegler ud.

4 Før forsegleren hærder, skal du fjerne al overskydende forsegler fra skrogets yderside, så transduceren glider nemt gennem vandet.

Installationsvejledning til både med metalskrog

Sådan bores der hul i et metalskrog

1 Vælg et monteringssted (Overvejelser om montering, side 1).
2 Fra skrogets yderside bores et 3 mm ( ^1/_8 tomme) forboringshul gennem skroget.

Hullet skal være vinkelret på vandoverfladen.

3 Brug en 32 mm (1 14 tomme) hulsav, til at skære hullet til skaftet fra skrogets yderside.
4 Slib med sandpapir, og rengør området omkring hullerne.

Påføring af marineforsegler på en transducer til montering gennem skroget i et metalskrog

Du skal påføre marineforsegler for at sikre en vandtæt forsegling mellem transduceren og skroget.

1 Påfør et lag marineforsegler på 2 mm ( ^1/_16 ) på den af husets flanger, som har kontakt med skroget, samt op ad husets sidevæg.

BEMÆRK: Forsegleren skal rage 6 mm (1/4") op over toppen af skroget for at forsegle skroget og fastgøre skrogmøtrikken.

2 Skub isoleringspladen og -bøsningen på skaftet, og påfør forsegler på de overflader af plade og bøsning, der kommer i kontakt med skroget. Fyld hulrummene i og omkring pladen og bøsningen.

Installation af transduceren i et metalskrog

Det anbefales, at to montører udfører disse instruktioner, med den ene placeret uden for båden og den anden inde i båden.

1 Fra skrogets yderside skal du indføre transduceren ① gennem isoleringspladen ② og -bøsningen ③.

① GARMIN ② ③ ④ ⑤ ⑥ ⑦

2 Indsæt transduceren med plade og bøsning gennem monteringshullet med en vridende bevægelse for at presse overskydende forsegler ud.
3 Tilskær om nødvendigt bøsningen.

6 Før forsegleren hærder, skal du fjerne al overskydende forsegler fra skrogets yderside, så transduceren glider nemt gennem vandet.

Vedligeholdelse

Test af installationen

BEMÆRK

Du bør kontrollere båden for lækager, før du efterlader den i vandet i længere tid.

Da det er nødvendigt med vand for at lede ekkolodssignalet, skal transduceren være under vand for at fungere korrekt. Du kan ikke få en dybde- eller distanceaflæsning, når transduceren ikke er under vand. Når du søsætter båden, skal du kontrollere

den for lækager omkring de skruehuller, der blev lavet under vandlinjen.

Ikke-forurenende maling

Du skal male dig fartøj hver sjette måned med en vandbaseret ikke-forurenende maling for at forebygge korrosion på metalskroget og hæmme væksten af organismer, der kan påvirke fartøjets ydeevne og holdbarhed.

BEMÆRK: Du må aldrig benytte ketonbaseret ikke-forurenende maling på fartøjet, da keton nedbryder mange typer plast og kan beskadige eller ødelægge din transducer.

Rengøring af transduceren

Der ophobes hurtigt begroning af vandplanter, og det kan reducere din enheds ydeevne.

1 Fjern begroningen med en blød klud og et mildt rengøringsmiddel.
2 Hvis der er meget begroning, skal du bruge en skuresvamp eller kittekniv til at fjerne det.
3 Tør enheden af med en tør klud.

Specifikationer

Specifikation Mål
Frekvenser* Fra 80 til 160 kHz
Maksimal dybde** 549 m (1800 fod)
Sendestyrke 600 W
Driftstemperaturområde fra 0 til 50 °C (fra 32 til 122 °F)
Temperaturområde for opbevaring Fra -40° til 70°C (fra -40° til 158°F)

* Afhængigt af plotter- eller fishfinder-modellen.

**Afhængigt af vandforhold.
