BRUGSANVISNING GNX 130 GARMIN

Alle rettigheder forbeholdes. I henhold til lovgivningen om ophavsret må denne vejledning ikke kopieres, helt eller delvist, uden skriftligt samtykke fra Garmin. Garmin forbeholder sig retten til at ændre eller forbedre sine produkter og til at ændre indholdet af denne vejledning uden at være forpligtet til at varsle sådanne ændringer og forbedringer til personer eller organisationer. Gå til www.garmin.com for at finde aktuelle opdatringer og supplerende oplysninger om brugen af dette produkt.

Garmin ^x , Garmin logoet og Nexus ^c er varemærker tilhørende Garmin Ltd. eller dets datterselskaber, registreret i USA og andre lande. GNX ^™ og GND ^™ er varemærker tilhørende Garmin Ltd. eller dets datterselskaber. Disse varemærker må ikke anvendes uden udtrykkelig tilladelse fra Garmin.

NMEA ^6 , NMEA 2000 ^6 og NMEA 2000 logoet er registrerede varemærker tilhørende National Marine Electronics Association.

Indholdsfortegnelse

Introduktion....1

Oversigt over enheden.... 1

Oplåsning af betjeningsknapperne.... 1

Profiler....1

Valg af en profil.... 1

Gendanne profiler til deres standardindstillinger.... 1

Instrumentsider....1

Bladre gennem instrumentsider.... 1

Brug af automatisk rullefunktion....1

Tilføjelse af en instrumentside.... 1

Fjernelse af en instrumentside....1

Redigering af layout for instrumentsider.... 1

Konfiguration af datafelterne.... 2

Filtrering af data.... 2

Justering af dataopdateringshastigheden.... 2

Konfiguration af grafdatafelter.... 2

Konfiguration af målerens datafelter.... 2

Brug af stopuret til kapsejlads....2

Enhedskonfiguration....2

Systemindstillinger.... 2

Valg af kursvisningstype.... 2

Konfiguration af bipper.... 3

Konfiguration af positionsformat.... 3

Displayindstillinger.... 3

Konfiguration af datakilder.... 3

Løsning af en konflikt vedrørende kombineret netværk...... 3

Opsætning af et instrument til brug med tastaturet.... 3

Opsætning af rækkefølgen af tastaturvisninger.... 3

Opsætning af forprogrammerede knapper på tastatur.... 4

Deaktivering af tastaturstyring på et instrument.... 4

Appendiks....4

Registrering af din enhed.... 4

NMEA 2000 Oplysninger om datatype.... 4

NMEA 0183 Oplysninger om datatype.... 4

Ordliste over forkortelser.... 4

Oplysninger om datatype.... 5

Indeks....7

Introduktion

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

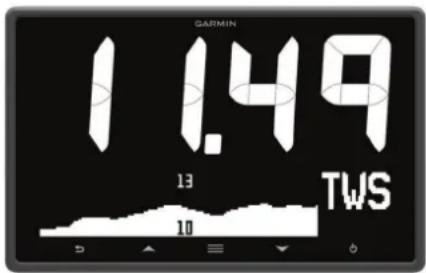

Oversigt over enheden

BEMÆRK: Visse funktioner er kun tilgængelige, hvis de relevante sensorer er tilsluttet enheden.

Navigeringsudstyret giver dig mulighed for at få vist datakilder fra sensorer via et NMEA 2000" netværk.

Selvom udstyret ikke kan modtage NMEA® 0183-data direkte, kan det vise NMEA 0183 data fra kilder, der er sluttet til en NGX 20 eller NGX 21 enhed (sælges separat) på samme NMEA 2000 netværk.

Udstyret kan også modtage data fra Nexus® instrumenter og sensorer vha. en GND™ 10 enhed (sælges separat).

GARMIN 1.49 13 TWS 10

	Vælges for at gå tilbage til den forrige menu eller til instru-mentsiden.
	Vælges for at få vist menuen for en instrumentside.
eller Vælges for at rulle igennem instrumentsiderne og menuerne.
	Vælges for at få vist skærmindstillingerne.Tryk to gange for at få vist indstillingerne for baggrundslys.Holdes nede for at få vist indstillingerne for strøm slukket.

Oplåsning af betjeningsknapperne

Efter et minut låses knapperne på enheden automatisk. Denne funktion reducerer utilsigtede tryk på knapper pga. vandsprøjt eller andet. Når knapperne er låst, vises 🔒konet, når du vælger en tast på enheden.

BEMÆRK: Du kan vælge INDSTILLING >

BER∅RINGSTASTLÅS for at deaktivere låsefunktionen.

Profiler er en samling af instrumentsider, der kan tilpasses. Profiler kan bestå af instrumentsider, der viser ens data, f.eks. GPS-hastighed og GPS-kursoplysninger.

I løbet af den indledende opsætning kan du vælge en forudindstillet profil, eller du kan oprette en tilpasset profil. Du kan til enhver tid vælge en anden profil.

MOTORBÅD: Denne profil viser instrumenter, som er nyttige i en motorbåd. Tilgængelige standardinstrumenter omfatter GPS-hastighedsoplysninger, GPS-kursoplysninger, dybde, pejling til waypoint, afstand til næste waypoint og vandtemperatur.

CRUISING: Denne profil viser instrumenter, som er nyttige til cruising i en sejlbåd. Tilgængelige standardinstrumenter omfatter sand vindhastighed, GPS-hastighedsoplysninger,

GPS-kursoplysninger, pejling til waypoint, afstand til næste waypoint, sand vindvinkel og dybde.

KAPSEJLADS: Denne profil viser instrumenter, som er nyttige til kapsejlads i en sejlbåd. Tilgængelige standardinstrumenter omfatter GPS-hastighedsoplysninger, sand vindhastighed, sand vindvinkel, kurs, pejling til waypoint og afstand til næste waypoint.

BRUGERDEFINERET: Denne profil giver dig mulighed for at tilpasse siden til at vise instrumenter, som er egnede til dine specifikke sejladsbehov. Standardsiden viser oplysninger om hastighed over grunden.

Valg af en profil

1 Vælg INDSTILLING > PROFILER.

2 Vælg en profil.

Gendanne profiler til deres standardindstil- linger

Du kan gendanne fabriksindstillingerne for profiler.

1 Vælg ≡ > INDSTILLING > PROFILER > NULSTIL STANDARDINDSTILLINGER.

2 Vælg AKTUEL PROFIL eller ALLE PROFILER.

Instrumentsider

Bladre gennem instrumentsider

Vælg eller fra en instrumentside.

Brug af automatisk rullefunktion

Du kan bruge den automatiske rullefunktion til at løbe igennem alle instrumentsiderne.

1 Vælg INDSTILLING > AUTO SCROLL.
2 Vælg en funktion:

- Vælg AUTO SCROLL for at aktivere eller deaktivere automatisk rullefunktion.

- Vælg AUTO SCROLL-INTERVAL for at justere, hvor længe hver instrumentside skal vises.

Tilføjelse af en instrumentside

Du kan oprette en brugerdefineret side. Du kan tilføje op til tre instrumenter fra instrumentsamlinger til visning på en brugerdefineret side.

1 Vælg ≡ TILF∅J/FJERN SIDE > TILF∅J SIDE.
2 Vælg ÉN FUNKTION, TO FUNKTIONER eller TRE FUNKTIONER.
3 Vælg en samling af instrumentsider.
4 Vælg et antal.
5 Vælg en tom funktion, hvis det er nødvendigt.
6 Vælg eller for at rulle gennem instrumentsiderne.
7 Vælg en instrumentside, du vil tilføje.

Fjernelse af en instrumentside

1 Vælg den instrumentside, der skal fjernes.
2 Vælg TILF∅J/FJERN SIDE > FJERN SIDE.
3 Vælg JA.

Redigering af layout for instrumentsider

BEMÆRK: Du kan ændre layoutet for en instrumentside for at få vist op til tre datefelter fra tilsluttet udstyr.

1 Fra den instrumentside, du vil ændre, skal du vælge REDIGER AKTUEL SIDE > SKIFT LAYOUT.
2 Vælg det antal felter, du ønsker at få vist på instrumentsiden.

3 Vælg det felt, der skal ændres.
4 Vælg en kategori.
5 Vælg de data, der skal vises i feltet.
6 Gentag trin 3 til 5 for hvert ekstra felt, du vil tilpasse.
7 Vælg UDF∅RT.

Konfiguration af datafelterne

Data på en instrumentside kan vises på forskellige måder afhængigt af den viste instrumentside.

1 Vælg KONFIGURER DATAFELTER.
2 Vælg et datafelt.
3 Vælg en konfigurationsmulighed.
4 Tilpas konfigurationen.

Filtrering af data

Bestemte datatyper kan filtreres for at styre, hvor hurtigt navigationsudstyret reagerer på ændringer i dataene (Oplysninger om datatype, side 5).

1 Når du får vist de data, du vil filtrere, vælger du KONFIGURER DATAFELTER.

2 Vælg et datafelt.

3 VÆLG FILTERINDSTILLING.

4 Justering filterindstillingen.

• Indstilling af filteret til "0" deaktiverer filtreringen.
• Jo højere filterindstilling, jo mere gradvist viser instrumentet ændringer i de data, det modtager.
  Når du f.eks. øger filterindstillingen for vindhastighedsdata, reagerer instrumentet langsommere på momentane vindstød og viser en mere konstant vindhastighed.

Justering af dataopdateringshastigheden

Du kan justere den hastighed, hvormed navigationsudstyret viser opdaterede data.

1 Når instrumentets skærmbillede viser de data, du vil justere, vælger du KONFIGURER DATAFELTER.
2 Vælg et datafelt.
3 Vælg OPDATERINGSHASTIGHED.
4 Marker en opdateringshastighed.
Eksempler på opdateringshastigheder vises ud for markeringen.

Konfiguration af grafdatafelter

Nogle instrumentsider med enkeltfunktioner viser grafdata (Oplysninger om datatype, side 5). Du kan konfigurere, hvordan data vises på graferne.

1 Fra en instrumentside med graf skal du vælge KONFIGURER DATAFELTER > GRAFINDSTILLINGER.
BEMAERK: Menupunktet GRAFINDSTILLINGER vises ikke på de instrumentsider, der ikke indeholder en graf.

2 Vælg en funktion:

• Bestem, i hvor lang tid grafdataene vises, ved at vælge GRAFVARIGHED.
• Konfigurer skalaen for de værdier, der vises på grafen, ved at vælge GRAFISK SKALA.

Konfiguration af målerens datafelter

Nogle datatyper kan blive angivet som målerdata, när de vises som den sidste funktion på en instrumentside med to funktioner (Oplysninger om datatype, side 5). Du kan konfigurere, hvordan data vises på måleren.

1 Fra en instrumentside med måler skal du vælge KONFIGURER DATAFELTER > MÅLERINDSTILLINGER.

BEMAERK: Menupunktet MÅLERINDSTILLINGER vises ikke på de instrumentsider, der ikke indeholder en måler.

2 Vælg en værdi for at justere målerens grænseværdier.

Brug af stopuret til kapsejlads

Vis stopuret til kapsejlads på en side ved at tilføje det som et datafelt fra kategorien SEJLADS.

Brug stopuret til kapsejlads til at tælle ned til en kapsejlads og derefter til at måle varigheden af kapsejladsen. Stopuret til kapsejlads synkroniseres med andre GNX instrumenter og kompatible Garmin® kortplottere på samme NMEA 2000 netværk.

TIP: Åbn skærmbilledet med stopuret til kapsejlads hurtigt ved at holde Êede fra en hovedside. Denne genvej kan anvendes fra alle sider, både med og uden stopur til kapsejlads på siden.

1 På en side med stopur til kapsejlads som datafelt, skal du vælge KONFIGURER DATAFELTER > INDSTILLINGER FOR STOPUR TIL KAPSEJLADS.

2 Vælg en funktion:

• Når startur-funktionen er valgt, skal du vælge START for at starte nedtællingen, vælge NULSTIL for at nulstille uret eller vælge INDSTILLING for at justere nedtællingsperioden.
• Når uret tæller ned, skal du vælge eller forvt føre timeren til næste minut op eller ned eller vælge STOP for at stoppe timeren til før kapsejlads.
• Når stopuret tæller op, skal du vælge STOP for at stoppe uret eller vælge ▼or at nulstille timeren til 0:00.

Enhedskonfiguration

Systemindstillinger

Vælg INDSTILLING > SYSTEM.

ENHEDER: Ændring af måleenheder.

RETNING: Indstiller den reference og varians, der bruges til at beregne kursoplysninger.

BIPPER: Indstiller, hvornår der anvendes lyd.

GPS-POSITION: Indstiller positionsformat og kortdatum. Kortdatum afhænger af positionsformatet.

AUTOTÆND: Lader enheden tændes automatisk, när NMEA netværket aktiveres.

SPROG: Indstiller sproget for skærmen.

FABRIKSOPSÆTNING: Gendanner enhedens fabriksindstillingsværdier.

Valg af kursvisningstype

1 Vælg > INDSTILLING > SYSTEM > RETNING.
2 Vælg NORDREFERENCE.
3 Vælg en funktion:

- Du kan vælge automatisk at indstille den magnetiske deklination for din GPS-position ved at vælge MAGNETISK.

- Du kan indstille geografisk nord som kursreference ved at vælge SAND.

- Du kan indstille nord-gitter (000°) som kursreference (000°) ved at vælge GITTER.

Justering af kursafvigelse

Som standard indstilles kursafvigelsen automatisk. Du kan justere værdien manuelt.

1 Vælg ≡ > INDSTILLING > SYSTEM > RETNING > VARIANS > BRUGERVARIANS.
2 Juster afvigelsen.
3 Vælg for at gemme afvigelsesjusteringen.

Konfiguration af bipper

Du kan konfigurere bipperen, så den siger en lyd, när der trykkes på tasterne.

Vælg > INDSTILLING > SYSTEM > BIPPER.

Konfiguration af positionsformat

BEMÆRK: Undgå at ændre positionsformatet eller kortdatum, hvis du anvender et kort eller søkort, der angiver et andet positionsformat.

1 Vælg > INDSTILLING > SYSTEM > GPS-POSITION.
2 Vælg en funktion:

- Du kan ændre det positionsformat, som en udlæsnings vises i, ved at vælge POSITIONSFORMAT.

- Du kan ændre det koordinatsystem, som kortet er struktureret efter, ved at vælge KORTDATUM.

Displayindstillinger

Vælg INDSTILLING > DISPLAY.

BAGGRUNDSLYS: Indstiller lysstyrken for baggrundsbelysningen.

FARVE: Indstiller skærmfarven.

NETVÆRKSDELING: Deler farve, baggrundsbelysning og bipperindstillinger med enheder på NMEA 2000 netværket.

Konfiguration af datakilder

Sensorer, som er tilsluttet instrumentet, leverer data, f.eks. oplysninger om vind eller hastighed, kan konfigureres via instrumentet. Se i brugervejledningen for den enkelte sensor for at få yderligere oplysninger.

1 Vælg INDSTILLING > DATAKILDER.
2 Vælg en datakategori.
3 Hvis mere end én sensor på båden giver data fra kategorien, skal du vælge en sensor at konfigurere.
4 Vælg en konfigurationsindstilling, og konfigurer indstillingen.

Løsning af en konflikt vedrørende kombineret netværk

Når enheden er tændt, kan den registrere, hvis den tidligere er blevet synkroniseret med instrumenter på et andet netværk. Dette kan ske, hvis enheden tidligere er blevet installeret på et andet fartøj og synkroniseret med instrumenter på det andet fartøjs netværk. Hvis indstillingerne ikke nulstilles til fabriksindstillingerne (Gendanne profiler til deres standardindstillinger, side 1), registrerer enheden en konflikt, som skal løses.

1 Vælg INDSTILLING > DER BLEV REGISTRERET KOMBINEREDE NETVÆRK.
2 Vælg en funktion:

• Du kan synkronisere eksisterende instrumenter på netværket med enheden ved at vælge NEJ.
• Du kan synkronisere enheden med eksisterende instrumenter på netværket ved at vælge JA.

Tastaturfunktion

Tastaturet kan styre alt kompatibelt navigationsudstyr på NMEA 2000 netværket. Alt kompatibelt navigationsudstyr skal tilsluttes det samme NMEA 2000 netværk, og du kan konfigurere den rækkefølge, det skal styres i.

BEMAERK: Tastaturet er ikke kompatibelt med alt Garmin navigationsudstyr. Gå til www.garmin.com/GNXkeypad for at hente en komplet liste over kompatible instrumenter.

Knap Funktion
	Vælg for at skifte mellem baggrundsbelysningsintensitet på navigationsudstyr og tastaturer.Hold nede for at efterlade navigationsudstyr og tastaturer i dvaletilstand.
1 til 4	Forudindstillinger. Vælg for at få alle skærme til at skifte til en konfigureret, forudindstillet side.
	Vælg for at skifte navigationsudstyret, som du styrer med tastaturet.
	Vælg for at skifte mellem siderne på det valgte navigationsudstyr.

Opsætning af et instrument til brug med tastaturet

Alt kompatibelt navigationsudstyr, som du vil styre med tastaturet, skal være tilsluttet det samme NMEA 2000 netværk som tastaturet.

Du skal gennemføre denne procedure for hvert enkelt, kompatibelt instrument, som du føjer til NMEA 2000 netværket.

1 På kompatibelt navigationsudstyr, der er tilsluttet samme NMEA 2000 netværk som tastaturet, vælges ≡ INDSTILLING > OPSÆTNING AF FJERNSTYRINGSTASTATUR.
BEMÆRK: Hvis DER BLEV REGISTRERET KOMBINEREDE NETVÆRK vises i stedet for OPSÆTNING AF FJERNSTYRINGSTASTATUR, skal du fejlfinde det kombinerede netværk, før du kan styre instrumentet med tastaturet (Løsning af en konflikt vedrørende kombineret netværk, side 3).
2 Vælg JA for at aktivere tastaturstyring på instrumentet.
3 Gentag trin 1 til 2 for hvert ekstra, kompatible instrument, du vil styre med tastaturet.

Opsætning af rækkefølgen af tastaturvisninger

Du kan konfigurere, hvordan tastaturet skifter mellem det tilsluttede navigationsudstyr med knapperne

1 På kompatibelt navigationsudstyr, der er tilsluttet samme NMEA 2000 netværk som tastaturet vælges INDSTILLING > OPSÆTNING AF FJERNSTYRINGSTASTATUR > KONFIGURER SKÆRMRAEKKEF∅LGE.

Enheden scanner netværket for at finde andre tilsluttede instrumenter.

BEMÆRK: Placeringen af enheden i den aktuelle skærmrækkefølge vises til højre for menupunktet

KONFIGURER SKÆRMRAEKKEF∅LGE. Hvis enheden f.eks. er den anden i rækkefølgen blandt fire enheder, vises 2:4 i menuen.

2 Vælg en funktion:

• Hvis det korrekte antal af tilsluttede instrumenter vises, vælges FORTSÆT.
• Hvis et forkert antal tilsluttede instrumenter vises, kontrolleres strømforsyning og tilslutninger af alle kompatible instrumenter, og der vælges PR∅V IGEN.

BEMÆRK: Hvis du ikke kan se det korrekte antal instrumenter, kan det skyldes et kombineret netværk. Et kombineret netværk skal fejlfindes, for at du er i stand til at styre alle tilsluttede enheder med tastaturet (Løsning af en konflikt vedrørende kombineret netværk, side 3).

3 Vælg enhedernes rækkefølge, og vælg OK.
4 Gentag trin 1 til 3 for hvert enkelt tilsluttede enhed.

Opsætning af forprogrammerede knapper på tastatur

Hver af de fire forprogrammerede knapper på tastaturet kan tildeles en instrumentside.

TIP: Mens der vises en instrumentside på navigationsudstyret, der styres af tastaturet, kan du hurtigt tildele en instrumentside til en forprogrammeret knap ved at holde den forprogrammerede knap nede i tre sekunder.

1 På kompatibelt navigationsudstyr, der er tilsluttet samme NMEA 2000 netværk som tastaturet vælges INDSTILLING > OPSÆTNING AF FJERNSTYRINGSTASTATUR > KONFIGURER FORUDINDSTILLINGER.
2 Vælg en forprogrammeret knap.
3 Vælg nummeret på den instrumentside i den aktuelle skærmrækkefølge, du vil tildele den forprogrammerede knap.
4 (Ekstraudstyr) Gentag trin 1 til 3 for hver enkelt forprogrammerede knap.
5 (Ekstraudstyr) Gentag trin 1 til 4 på hver enkelt, ekstra instrument.

Deaktivering af tastaturstyring på et instrument

Du kan deaktivere tastaturstyringen på kompatibelt navigationsudstyr.

1 På kompatibelt navigationsudstyr, der er tilsluttet samme NMEA 2000 netværk som tastaturet vælges INDSTILLING > OPSÆTNING AF FJERNSTYRINGSTASTATUR > IGNORER FJERNSTYRINGSTASTATUR.

2 Vælg JA. Navigationsudstyret styres ikke af tastaturet.

Appendiks

Registrering af din enhed

Hjælp os med at give dig bedre support ved at gennemføre vores onlineregistrering i dag.

• Gå til http://my.garmin.com.
- Opbevar den originale købskvittering eller en kopi af den på et sikkert sted.

NMEA 2000 Oplysninger om datatype

Hver NMEA 2000 certificeret sensor leverer unikke oplysninger til den NMEA 2000 certificerede skærmenhed. De data, som du kan vise på din skærm, afhænger af de sensorer, som du har installeret og konfigureret. Se installationsvejledningen for Garmin skærmenheden eller for instrumentet, der giver NMEA 2000 oplysninger om PGN-datatypen.

NMEA 0183 Oplysninger om datatype

Selvom udstyret ikke kan modtage NMEA 0183-data direkte, kan det vise NMEA 0183 data fra kilder, der er sluttet til en NGX 20 eller NGX 21 enhed (sælges separat) på samme NMEA 2000 netværk.

Hver NMEA 0183-certificeret sensor leverer unikke oplysninger til den NMEA 0183-certificerede skærmenhed. De data, som du kan vise på din skærm, afhænger af de sensorer, som du har installeret og konfigureret. Se den medfølgende installationsvejledning for Garmin skærmenheden eller for instrumentet, der giver NMEA oplysninger om 0183-datatypen.

Ordliste over forkortelser

Denne enhed anvender forkortelser på mange skærmbilleder som angivelse af den viste datatype.

ABS: (ABSOLUT LUFTFUGTIGHED) Absolut, i forhold til et andet datafelt. For eksempel absolut luftfugtighed.
AIR: Lufttemperaturen.
ATW: (ANKOMSTTIDSPUNKT VED NÆSTE WAYPOINT) Forventet ankomsttidspunkt ved næste waypoint, mens der navigeres.
AVG: (GENNEMSNITLIG FART GENNEM VANDET) Den gennemsnitlige mængde.
AWA: (RELATIV VINDVINKEL) Vindvinklen målt i forhold til fartøjets forstavn.
AWS: (RELATIV VINDHASTIGHED) Den målte vindhastighed.
BAR: (BAROMETER) Det aktuelle tryk med kalibrering.
BAT: (BATTERI) Batterispændingen.
BSP: (BÅDHASTIGHED) Bådens hastighed gennem vandet.
BSP: (BÅDHASTIGHED) Bådens hastighed gennem vandet.
BTW: (PEJLING TIL WAYPOINT) Retningen fra din aktuelle position til en destination. Du skal være i gang med at navigere, for at disse oplysninger vises.
COG: (KURS OVER GRUNDEN (COG)) Den faktiske rejseretning, uanset hvilken kurs der følges, samt midlertidige variationer i retning.
DIS: (DISTANCE) Den aflagte distance, mens der navigeres.
DPT: (DYBDE) Vanddybden. Din enhed skal være sluttet til en NMEA 0183 eller NMEA 2000 enhed, der er i stand til at registrere vanddybden.
DRF: (AFDRIFT) Strømhastigheden.
DTL: (DISTANCE TIL STARTLINJE) Afstanden til startlinjen i kapsejladstilstand.
DTW: (DISTANCE TIL WAYPOINT) Afstanden til næste waypoint, mens der navigeres.
ECN: (BRÆNDSTOF∅KONOMI FOR MOTOR) Modifikation til en værdi såsom brændstoføkonomi.
ELV: (ELEVATION) Højden over eller under havets overflade for din aktuelle position.
ENG: (MOTOR) Modifikation til en motorværdi såsom spænding eller o/min.
ERR: () Præcisionsfejl i forbindelse med den aktuelle position, når den bruges sammen med GPS.
FLO: (MOTORENS BRÆNDSTOFFLOWHASTIGHED) Modifikation til en værdi såsom brændstofflowhastighed.
FUEL: Modifikation til en brændstofværdi såsom brændstoføkonomi eller brændstoffflowhastighed.
GWD: (VINDRETNING OVER JORDEN) Vindretningen i forhold til jorden med reference fra nord.

GWS: (VINDHASTIGHED OVER GRUNDEN) Vindhastigheden i forhold til jord.

HDG: (RETNING) Den retning, båden peger i.

HUM: (LUFTFUGTIGHED) Luftfugtigheden.

LINE: Når den bruges med VMG, viser den optimale hastighed mod startlinjen.

MAX: (MAKSIMAL SOG) Maksimum i forhold til et andet datafelt. For eksempel maksimumhastighed.

MIN: () Minimum i forhold til et andet datafelt. For eksempel minimumhastighed.

ODO: (DISTANCETÆLLER) En løbende beregning af tilbagelagt distance for alle ture. Denne måling slettes ikke ved nulstilling af tripdata.

OTH: (KURS MODSAT HALSE) Halseretningen modsat fartøjets retning baseret på den aktuelle halseretning.

POS: (POSITION) Fartøjets aktuelle position.

RACE: Timeren til kapsejlads.

REL: (RELATIV LUFTFUGTIGHED) Absolut, i forhold til et andet datafelt. For eksempel absolut luftfugtighed.

RPM: (MOTORENS OMDREJNINGSTAL) Motoromdrejningshastighed pr. minut fra omdrejningstælleren.

RUD: (RORVINKEL) Roret i forhold til et andet datafelt. For eksempel rorvinkel.

SEA: (HAVTEMPERATUR) Vandtemperaturen. Enheden skal være sluttet til en NMEA 0183 eller NMEA 2000 enhed, der er i stand til at registrere vandtemperaturen.

SOG: (FART OVER GRUNDEN) Den faktiske rejsehastighed, uanset hvilken kurs der følges, samt midlertidige variationer i retning.

TRP: (TUR) En modifikation til et andet felt, f.eks. en triptæller eller forbrugt brændstofmængde.

TTB: (TID TIL "BURN") Den tid, der skal opnås for at nå til startlinjen før en kapsejlads.

TWA: (SAND VINDVINKEL) Vindvinklen i forhold til vandet set fra bådens forstavn med en bagbords eller styrbords vinkel på op til 180 grader.

TWD: (SAND VINDRETNING) Den sande vindretning i forhold til nord.

TWS: (SAND VINDHASTIGHED) Den sande vindhastighed i forhold til fartøjet.

UTC: UTC (Universal Time Coordinated).

VMG: (VIAPUNKT VMG) Hastigheden, hvormed du nærmer dig en destination langs en rute, når der navigeres.

WND: (VIND VMG) Den optimale hastighed, när der navigeres imod vindretningen.

XTE: En cross track-fejl.

Oplysninger om datatype

Datafelt Kategori Findes den på		en side med en enkelt funktion?	Findes den på en side med to eller tre funktioner?	Fås den med grafvisning?*	Fås den med måler-visning?*	Fås den med datafiltrering?
MOTORENS OMDREJ-NINGSTAL	MOTOR	√	√			√
MOTORTEMPERATUR MOTOR		√	√
BRÆNDSTOF∅KONOMI FOR MOTOR	MOTOR	√	√
MOTORENS BRÆNDSTOF-FLOWHASTIGHED	MOTOR	√	√
MOTORSPÆNDING MOTOR		√	√
KURS OVER GRUNDEN (COG)	GPS	√	√			√
ELEVATION GPS			√
GPS-FEJL GPS			√
GPS-POSITION GPS			√
FART OVER GRUNDEN GPS		√	√	√	√	√
ANKOMSTTIDSPUNKT VED NÆSTE WAYPOINT	NAVIGATION		√
PEJLING TIL WAYPOINT NAVIGATION		√	√
CROSS TRACK-FEJL NAVIGATION			√
DISTANCE TIL WAYPOINT NAVIGATION			√
RETNING NAVIGATION		√	√			√
TID TIL WAYPOINT NAVIGATION			√
RELATIV VINDVINKEL SEJLADS		√	√	√	√	√
RELATIV VINDHASTIGHED SEJLADS		√	√	√	√	√
KURS MODSAT HALSE SEJLADS		√	√			√
STOPUR TIL KAPSEJLADS	SEJLADS	√	√
Datafelt Kategori Findes den på		en side med en enkelt funktion?	Findes den på en side med to eller tre funktioner?	Fås den med grafvisning?*	Fås den med måler-visning?*	Fås den med datafiltrering?
SAND VINDVINKEL SEJLADS		√	√	√	√	√
SAND VINDRETNING SEJLADS		√	√	√		√
SAND VINDHASTIGHED SEJLADS		√	√	√	√	√
VIAPUNKT VMG SEJLADS		√	√	√	√	√
VIND VMG SEJLADS		√	√	√	√	√
DISTANCE TIL STARTLINJE SEJLADS		√	√
TID TIL "BURN" SEJLADS		√	√
TID TIL STARTLINJE SEJLADS		√	√
VMG TIL STARTLINJE SEJLADS		√	√			√
MOTORSPÆNDING SYSTEM			√
	SYSTEM	√	√
GENNEMSNITLIG SOG TUR			√
DISTANCE (efter at strømmen blev slået til)	TUR		√
MAKSIMAL SOG TUR			√
MAKSIMAL FART GENNEM VANDET	TUR		√
DISTANCETÆLLER TUR			√
TRIPDISTANCE TUR			√
TRIPBRÆNDSTOF BRUGT	TUR	√	√
RORVINKEL	SKIB		√		√
BÅDHASTIGHED	VAND	√	√	√	√	√
DYBDE	VAND	√	√	√
AFDRIFT	VAND		√
SET	VAND		√			√
VANDTEMPERATUR	VAND, TEMPERATUR	√	√	√
LUFTTEMPERATUR	VEJR, TEMPERATUR	√	√	√
BAROMETER	VEJR	√	√	√
VINDRETNING OVER JORDEN	VEJR	√	√	√		√
VINDHASTIGHED OVER GRUNDEN	VEJR	√	√	√		√
RELATIV LUFTFUGTIGHED	VEJR		√
BRUGERDEFINEREDE PC-DATA	BRUGERDEFINE-REDE DATA	√	√

* Grafvisning, hvis den fås til en datatype, kan kun vises på sider med enkeltfunktioner (Konfiguration af grafdatafelter, side 2).
** Målervisning, hvis den fås til en datatype, kan kun vises på sider med to funktioner, når datatypen er den sidste funktion på siden (Konfiguration af målerens datafelter, side 2).

Indeks

A

automatisk rullefunktion 1

B

bipper 3

D

data 3

datafelter 4

displayindstillinger 3

E

enhed, registrering 4

F

fejlfinding 3

|

indstillinger 2,3

instrumenter 1

fjerne sider 1

konfiguration 2

tilføje sider 1

K

kurs 2

type 2

L

lăse 1

lâse op 1

N

NMEA 0183 4

P

positionsformat 3

produktregistrering 4

profiler 1

gendanne 1

vælge 1

R

registrering af enheden 4

S

sider 1

stopur til kapsejlads 2

systeminformation 2

T

tastatur 3,4

timer 2

www.garmin.com/support

1800 235 822 +43 (0) 820

+32267252540800770

1-866-429-9296

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]+3315

[phone](+52)0

2-7671

0800 427 652 0800 02339

[phone]

00800 4412 454

[phone]

[phone] +386 4

0861 GARMIN (427 646)

[phone]

[phone]

[phone] +886 2 2

0808 238 0000

[phone]

[phone]
