BRUGSANVISNING AA490111 GAGGENAU

Vredet har en ljusring med olika indikeringsalternativ.

Vigtige sikkerhedsanvisninger 15

Miljøbeskyttelse 17

Energibesparelse 17

Indikering ved den oplyste ring 19

Specialtilbehør 19

Installationstilbehør 19

Betjening 20

Før apparatet tages i brug første gang 20

Tænde 20

Slukke 20

Efterløbsfunktion 20

Ventilationsklap 21

Rengøre apparatet 22

Afmontage/montage af fedtfilter af metal 22

Metalfedtfilter rengøres 23

En fejl, hvad gør man? 24

Kundeservice 24

Der findes yderligere oplysninger om produkter, tilbehør, reservedele og services på internettet:

www.gaggenau.com og Online-Shop:

www.gaggenau-eshop.com

⚠ Vigtige sikkerhedsanvisninger

Læs denne vejledning omhyggeligt igennem. Det er en forudsætning for, at apparatet kan betjenes sikkert og korrekt. Opbevar brugs- og montagevejledningen til senere brug eller til kommende ejere af apparatet.

Sikkerheden under brug er kun sikret, hvis emhætten er blevet monteret korrekt iht. monteringsvejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Dette apparat er udelukkende beregnet til anvendelse i private husholdninger. Apparatet er ikke beregnet til brug udendørs. Apparatet skal være under opsigt, når det er i drift.

Producenten hæfter ikke for skader, som er opstået som følge af ukorrekt anvendelse eller forkert betjening.

Dette apparat er beregnet til brug i en højde på op til maksimalt 2000 meter over havets overflade.

Dette apparat kan benyttes af børn fra en alder af 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsigt af en person, der er ansvarlig for deres sikkerhed, eller hvis de er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet.

Børn må ikke bruge apparatet som legetøj.

Rengøring og vedligeholdelse må ikke udføres af børn, med mindre de er over 8 år gamle og er under opsigt.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

Der må ikke suges farlige eller eksplosive stoffer eller dampe ud.

Pas på, at der ikke kommer smådele eller væske ind i apparatet.

Kontroller apparatet, när det er pakket ud.

Apparatet må ikke tilsluttes, hvis det har transportskader.

Dette apparat er ikke beregnet til brug med et eksternt tidsur eller en fjernbetjening.

Fare for kvælning!

Emballagemateriale er farligt for børn. Sørg for, at børn ikke leger med emballagemateriale.

Livsfare!

Retursugning af forbrændingsgasser kan medføre forgiftning.

Sørg altid for tilstrækkelig lufttilførsel, när enhætten anvendes med aftræksfunktionen i samme rum som et ildsted, hvis lufttilførsel sker fra indeluften.

Ildsteder, hvis lufttilførsel sker fra indeluften, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter deres forbrændingsluft fra opstillingsrummet og fører røggassen ud gennem en røggaskanal(f.eks. skorsten) til det fri.

En tændt emhætte trækker indeluft ud af køkkenet og tilstødende rum. Hvis lufttilførslen er utilstrækkelig, opstår der et undertryk.

Derved kan giftige gasser fra skorstenen eller aftrækskanalen blive suget tilbage og ind i beboelsesrummene.

• Derfor skal der altid være en tilstrækkelig stor lufttilførsel.
• En murkasse til lufttilførsel/aftræksluft alene sikrer ikke, at grænseværdien overholdes.

Risikofri drift er kun mulig, når undertrykket i rummet, hvor ildstedet er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette kan sikres ved, at den luft, der kræves til forbrændingen, kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre, vinduer, igennem en murkasse til lufttilførsel/aftræksluft eller ved andre tekniske foranstaltninger.

Spørg under alle omstændigheder den afsvarshavende skorstensfejermester til råds. Vedkommende kan bedømme husets samlede ventilationssituation og forslå en passende ventilationsforanstaltning.

Benyttes emhætten udelukkende i cirkulationsdrift, kan den benyttes uden indskrænkninger.

Brandfare!

• Fedtaflejringer i fedtfiltret kan blive antændt. Rengør fedtfiltret mindst hver 2. måned. Anvend aldrig enhætten uden fedtfilter.
• Fedtaflejringer i fedtfiltret kan blive antændt. Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af emhætten. Emhætten må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke kunne forekomme gnister.
• Varm olie og fedtstof kan hurtigt blive antændt. Lad aldrig varm olie eller fedtstof være uden opsigt. Sluk aldrig ild med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.
• Fedtaflejringer i fedtfiltret kan blive antændt. Hvis apparatet bruges ved siden af en gaskogetop, skal der påsættes en luftafledningsskinne under madlavning. Luftafledningsskinnen forbedrer udsugningsforholdene i forbindelse med gaskogetoppe. Luftafledningsskinnen forhindrer, at små flammer kan blive slukket på grund af træk.

Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen. Rør aldrig ved de varme dele. Hold børn på sikker afstand.

Fare for tilskadekomst!

Komponenterne indvendig i emhætten kan have skarpe kanter. Brug beskyttelseshandsker.

Fare for elektrisk stød!

• Apparatet er udstyred med et EU-Schukostik (sikkerhedsstik). For at sikre korrekt jordforbindelse i stikkontakter i Danmark skal apparatet tilsluttes med en egnet stikadapter Denne adapter (tilladt til maks13 ampere) kan bestilles via kundeservice (reservedel nr. 00616581).
• Et defekt apparat kan forårsage et elektrisk stød. Tænd aldrig for et defekt apparat. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet. Kontakt kundeservice.
• Fagligt ukorrekte reparationer er farlige. Reparationer må kun udføres af en kundeservicetekniker, der er uddannet af os. Det samme gælder udskiftning af tilslutningsledninger. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet, hvis apparatet er defekt. Kontakt kundeservice.
• Indtrængende fugtighed kan forårsage et elektrisk stød. Anvend aldrig højtryksrenser eller dampstråler.

Årsager til skader

Fare for beskadigelse som følge af indtrængende væde i elektronikken. Betjeningselementer må aldrig rengøres med en meget våd klud.

Beskadigelse af overfladen pga. forkert rengøring. Overflader af rustfrit stål må kun rengøres i poleringens retning. Anvend ikke rengøringsmidler til rustfrit stål til betjeningselementerne.

Beskadigelse af overfladen pga. aggressive eller skurende rengøringsmidler. Benyt aldrig aggressive eller skurende rengøringsmidler.

Det nye apparat er meget energieffektivt. Her findes tips om, hvordan der kan spares på energien ved brugen af apparatet, og om hvordan det bortskaffes korrekt.

Energibesparelse

• Tænd kun for ventilationen, når det er nødvendigt. Ved hurtig opvarmning af noget uden kraftig lugt kan man også undlade at tænde for ventilationen.
• Vælg et ventilatortrin, som passer til formålet.
• Sluk for ventilationen, när madlavningen er afsluttet.
• Rens regelmæssigt fedtfiltrene, det forøger ventilationens effektivitet.

Emballagen skal bortskaffes korrekt iht. reglerne for miljøbeskyttelse.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

Funktioner

Denne emhætte kan bruges til ventilations- eller cirkulationsdrift.

Ventilationsdrift

Den opsugede luft renses i fedtfilteret og ledes ud i det fri gennem et rørsystem.

Bemærk: Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

• Skal den brugte luft, der går bort, ledes ind i en røg- eller røggasskorsten, der er ude af drift, skal gældende forskrifter, der er fastlagt af de lokale myndigheder og som findes i loven, overholdes.
• Ledes den brugte luft gennem den udvendige væg, bør der anvendes en teleskop-murkasse.

Recirkulationsdrift

Luften bliver suget ind og renset af et fedtfilter og et filter med aktivt kul og føres derefter tilbage ud i køkkenet igen.

Bemærk: For at binde lugt skal der ved recirkulationsdrift monteres et filter med aktivt kul. Der findes yderligere oplysninger om de forskellige muligheder for recirkulationsdrift i apparatets brochure eller hos forhandleren. Det nødvendige tilbehør til recirkulationsdrift fås hos forhandleren, hos kundeservice eller i online-shoppen.

• Bordemfanget VL 414 kan kun bruges i kombination med betjeningsgreb AA 490 110/111. Der kan kun tilsluttes to VL 414 ventilationselementer til AA 490 110/111.
• De foretagne betjeninger gælder får alle åbne ventilationselementer: Hvis betjeningsgrebet bliver stillet på trin 1, bliver alle åbne ventilationselementer aktiveret på trin 1.
• Positionspladen bruges til korrekt placering af fedtfiltret ved luftudtag i siden. Placer positionspladen i ventilationselementet, så vinklen i midten vender mod luftudtaget. Læg derefter fedtfiltret på positionspladen.
• Læg fedtfiltret i ventilationselementet uden positionspladen, hvis luftudtaget vender nedad. Det er lige meget, hvad vej fedtfiltret vender.

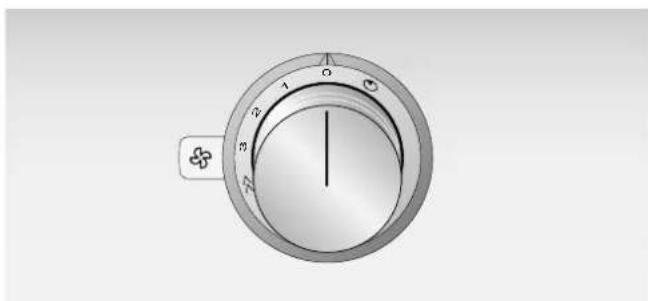

Betjeningsknap

Ventilatortrinnet vælges med betjeningsknappen.

0 Ventilator slukket

1 Ventilatortrin 1

2 Ventilatortrin 2

3 Ventilatortrin 3

Intensivt trin

⏱ Efterløbsfunktion

Indikering ved den oplyste ring

Betjeningsknapperne er forsynet med en lysring med forskellige indikationsmuligheder.

	Indikator Betydning
○	Slukket Apparat SLUKKET(alle ventilationselementer er lukket)
●	Lyser konstant Apparat TÆNDT(mindst 1 ventilationselement åbent)
💡	Blinker Efterløbsfunktion 🔒 TÆNDT(mindst 1 ventilationselement åbent)
💡	Blinker Efter afslutning af det intensive trin, så længe betjeningsknappen stadig befinder sig på det intensive trin >>, og mindst 1 ventilationselement er åbent.
○	Lysring slukket
●	Lysring lyser
💡	Lysring blinker

Specialtilbehør

Følgende tilbehør kan De bestille via Deres forhandler:

AA 414 010 Luftafledningsskinne, til brug ved siden af en gaskogetop VG 414/415/424/425

Benyt tilbehøret kun som angivet. Producenten er ikke ansvarlig, hvis tilbehøret anvendes forkert.

Installationstilbehør

VA 420 000 Kombiliste til kombination med yderligere Vario-apparater fra serien 400 ved planforsænket montering
VA 420 001 Kombiliste til kombination med yderligere Vario-apparater fra serien 400 ved planforsænket montering med afdækningslåg/udligningsliste
VA 420 010 Kombiliste til kombination med yderligere Vario-apparater fra serien 400 ved montering oven på
VA 420 011 Kombiliste til kombination med yderligere Vario-apparater fra serien 400 ved montering oven på med afdækningslåg/udligningsliste
VA 450 110 Samleliste 11 cm til højdeudligning ved flere Vario apparater
AD 724 040 Tilslutningsstuds til runde rør, NW 125 Den ekstra adapterplade AD 724 041 nødvendig ved tilslutning til VL i siden
AD 724 041 Adapterplade til tilslutning af AD 724 040 til VL i siden
AS 070 001 Tilslutningsstuds til forlængelse ved montage ved siden af VK eller VF

Betjening

Før apparatet tages i brug første gang

Vær opmærksom på følgende, inden apparatet tages i brug første gang:

Rengør apparatet og alle tilbehørsdele grundigt.

Tænde

Udsugningen har tre ventilationstrin og et intensivt trin

til rådighed.

1 Luk ventilationsklapperne op.

Bemærk: For at kunne starte ventilatoren skal mindst én ventilationsklap være åben.

2 Tryk betjeningsgrebet ind, og drej det mod højre til det ønskede ventilationstrin.

Lysringen bag betjeningsgrebet lyser.

Det intensive trin varer seks minutter ved kombination med AA 490 111 (ti minutter ved kombination med AA 490 110). Når denne tid er gået, skifter ventilationen automatisk tilbage til ventilationstrin 3.

Lysringen bag betjeningsgrebet blinker, så længe betjeningsgrebet efter afslutning af det intensive trin stadig befinder sig på positionen for det intensive trin

», og mindst 1 ventilationselement er åbent.

Slukke

1 Drej betjeningsgrebet hen til position 0.

2 Luk ventilationsklapperne.

Efterløbsfunktion

Ideel til efterfølgende udluftning af køkkenområdet. Efterløbsfunktionen er kun tilgængelig på trin 2.

1 Luk ventilationsklapperne op.

Bemærk: For at kunne starte ventilatoren skal mindst én ventilationsklap være åben.

2 Tryk betjeningsgrebet ind, og drej det mod venstre hen til efterløbsfunktionen ⚙.

Lysringen bag betjeningsgrebet blinker.

Efterløbstiden er seks minutter ved kombination med AA 490 111 (ti minutter ved kombination med AA 490 110).

Når efterløbstiden er gået, slukkes ventilationen automatisk.

Ventilationsklap

⚠️ Fare for forbrænding!

Apparat bliver meget varmt under brugen. Berør kun det markerede område på ventilationsklappen.

Ventilationselementerne kan åbnes og lukkes uafhængigt af hinanden. Luk de ventilationsklapper op, hvor der aktuelt laves mad.

Bemærk: For at kunne starte ventilatoren skal mindst én ventilationsklap være åben.

Åbne ventilationsklap

2 Ventilationsklappen bliver frigjort og drejer mod venstre.

GADDEHAU

1 Drej ventilationsklappen mod højre.

2 Tryk på området med markeringen □ på ventilationsklappen. Ventilationsklappen går i indgreb.

Hvis bordemfanget bruges ved siden af en gaskogetop, skal der påsættes en luftafledningsskinne AA 414 010 på gaskogetoppen under madlavning.

Luftafledningsskinnen forbedrer udsugningsforholdene i forbindelse med gaskogetoppe. Luftafledningsskinnen forhindrer, at små flammer kan blive slukket på grund af træk.

Rengøring

⚠️ Fare for forbrænding!

Apparatet bliver meget varmt under brugen. Lad apparatet køle af, inden det rengøres.

⚠️ Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød. Anvend aldrig højtryksrenser eller dampstråler.

⚠️ Fare for tilskadekomst!

Komponenterne indvendig i emhætten kan have skarpe kanter. Brug beskyttelseshandsker.

Pas på!

Beskadigelser af overfladen: Disse rengøringsmidler må ikke benyttes

- Stærk alkoholholdige rengøringsmidler

- Hårde rengøringssvampe, børster eller skrubbesvampe, der efterlader ridser

Når den slags midler kommer på apparatet, skal de straks tørres af med vand.

Nye svampeklude skal altid skylles grundigt inden brug!

Rengøre apparatet

Bemærk: Tag alle smykker af arme og hænder inden rengøringen.

Rengør apparatet, hver gang det har været i brug, når det er kølet af. Fjern altid straks væske, der er kogt over, og lad ikke madrester tørre ind.

Tag ventilationsklapperne af, når de skal rengøres.Ventilationsklappen og positionspladen kan rengøres i opvaskemaskine. Rengør også bordemfanget indvendigt med regelmæssige mellemrum.Brug et specielt fedtløsende middel til meget fastsiddende snavs (artikel-nr. 00311297).

Apparatdel/overflade	Anbefalet rengøring
Flader af rustfrit stål	Opvaskevand – tør efter med en blød klud. Brug ikke for meget vand ved rengøringen, der må ikke trænge vand ind i apparatet.Opblød steder med indtørret smuds med lidt vand og en smule opvaskemiddel, der må ikke skures.Fjern kraftig tilsmudsning, gulfarvning som følge af varmepåvirkning eller små rustpletter på ventilationsklappen som følge af rengøring i opvaskemaskine med vores rengøringsmiddel til rustfrit stål (artikel-nr. 00311499).
Betjenings-elementer	Opvaskevand – kluden må ikke være for våd. Tør efter med en blød klud.

Afmontage/montage af fedtfilter af metal

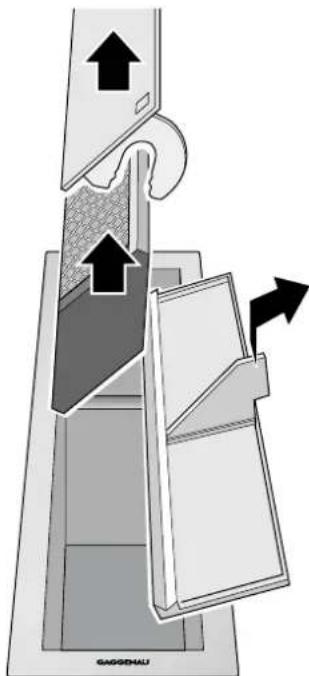

Afmontere metalfedtfilter

1 Placer ventilationsklappen i midterpositionen, og træk den opad og ud. Ventilationsklappen klikker ud af holderen.

Bemærk: Pas på, at klappen ikke bliver ridset, når den løftes af, og når den lægges til side!Løft ventilationsklappen lige opad, så den ikke forkanter.

2 Træk metalfedtfiltret opad og ud af apparatet. Tag positionspladen ud (hvis den er monteret).

3 Rengør metalfedtfilter og positionsplade.

4 Rengør bordemfanget indvendigt.

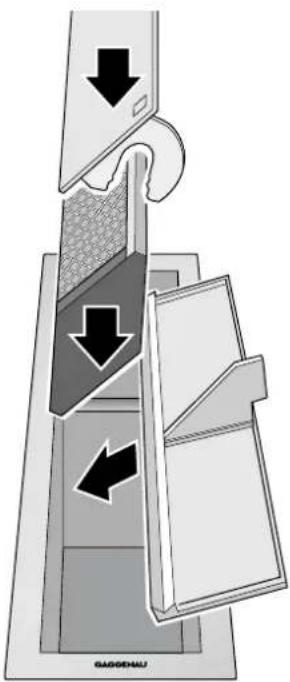

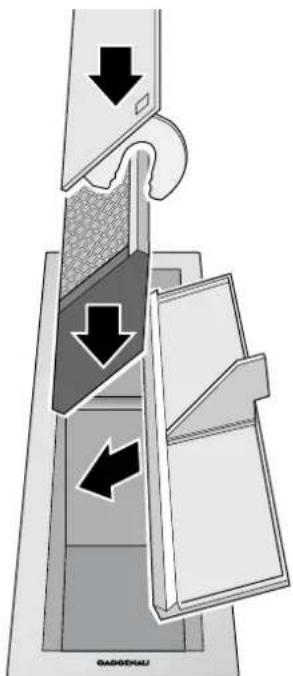

Montere metalfedtfilter

1 Sæt positionspladen på plads (kun ved luftudtag i siden, pladen skal vende rigtigt).
2 Sæt fedtfiltret på plads.
3 Tryk ventilationsklappen nedad i midterpositionen, til den går i indgreb i holderne i siden med et hørbart "klik".

Bemærk: Symbolet □ på ventilationsklappen skal vende fremad.

GARDENAU

Metalfedtfilter rengøres

Brandfare!

Fedtaflejringer i fedtfiltret kan blive antændt.

Rengør fedtfiltret mindst hver 2. måned.

Anvend aldrig emhætten uden fedtfilter.

Anvisninger

• Brug ikke skrappe, syre- ellerludholdige rengøringsmidler.
• Når metalfedtfiltrene rengøres, skal du også rengøre metalfedtfiltrenes holder i emhætten med en fugtig klud.
• Metalfedtfiltrene kan du rengøre i opvaskemaskemaskinen eller i hånden.

I opvaskemaskine:

Bemærk: Ved rengøring i opvaskemaskine kan der opstå svage misfarvninger. Det har ingen indflydelse på metalfedtfiltrenes funktion.

Rengør ikke meget tilsmudsede fedtfiltre af metal sammen med service.
- Sæt fedtfiltrene af metal løst ind i opvaskemaskinen. Fedtfiltrene af metal må ikke blive klemt.

Manuelt:

Bemærk: Brug et specielt fedtopløsende middel til meget fastsiddende snavs. Det kan bestilles i online-shoppen.

• Opblød metalfedtfiltrene i varmt opvaskevand.
• Rengør filtrene med en børste, og skyl dem herefter godt af.
  • Lad metalfedtfiltrene dryppe godt af.

En fejl, hvad gør man?

Tit kan De selv afhjælpe fejl, der opstår. Vær opmærksom på følgende henvisninger, inden De ringer til kundeservicen.

⚠️ Fare for elektrisk stød!

Fagligt ukorrekte reparationer er farlige. Reparationer må kun udføres af en kundeservicetekniker, der er uddannet af os. Det samme gælder udskiftning af tilslutningsledninger. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet, hvis apparatet er defekt. Kontakt kundeservice.

Fejltabel

Fejl Mulig årsag Afhjælpning
Apparatet fun-gerer ikke	Stikket er ikke sat i stikkontak-ten	Tilslut apparatet til strømnettet
	Strømafbry-delse	Kontroller, om der er andre køkkenapparater, der fungerer
	Sikring defekt	Kontroller om appara-tets sikring i sikringsska-bet er i orden
Ventilatoren starter ikke	Alle ventilati-onselementer er lukket	Der skal være mindst 1 ventilationselement åbent
Ventilatoren starter ikke, selv om ventilations-elementet er åbnet	Ventilations-klappen er mon-teret forkert	Symbolet □ på ventilati-onsklappen skal vende fremad

Kundeservice

Hvis Deres apparat skal repareres, står vores kundeservice til Deres rådighed. Vi finder altid en passende løsning, også for at undgå unødige teknikerbesøg.

Opgiv altid modelnummer (E-nr.) og fabrikationsnummer (FD-nr.) for apparatet ved kontakt med kundeservice, så vi kan yde en kvalificeret service. Typeskiltet med numrene findes forneden på forsiden af apparatet. For at se numrene skal døren åbnes til det skab, hvor apparatet er indbygget.

Det er en god ide at skrive apparatets data og telefonnummeret til kundeservice her, så det er let at finde oplysningerne frem, hvis det skulle blive nødvendigt.

E-nr. FD-nr.

Kundeservice 📞

Vær opmærksom på, at det også indenfor garantiperioden ikke er gratis at få besøg af en tekniker fra kundeservice, hvis det viser sig, at apparatet er blevet betjent forkert.

Kontaktdataene for alle lande findes i vedlagte kundeservice-fortegnelse.

Reparationsordre og rådgivning i tilfælde af fejl DK 44 89 88 33

De kan altid stole på, at producenten har den største kompetence. Når reparationerne bliver udført af producenten, kan man være sikker på, at de bliver udført af uddannede serviceteknikere, som anvender originale reservedele.

Innholdsfortegnelse

Pass på at ingen små deler eller væsker havner i apparatet.

Kontroller apparatet etter at du har pakket det ut. Ikke koble til apparatet hvis det er skadet under transport.

Dette apparatet er ikke ment for bruk med et eksternt tidsur eller fjernstyring.

Fare for kvelning!

Merk: Symbolet □ på viftedekselet må være foran.

GADGEVAU

Ofte kan du lett fjerne feil selv. Vær oppmerksom på de følgende henvisningene før du ringer kundeservicen.
