SPU6ZMS35E - Opvaskemaskiner BOSCH - Gratis brugsanvisning og manual

Produkttype	Indbygget opvaskemaskine
Mærke	Bosch
Model	SPU6ZMS35E
Højde	86 cm (estimat)
Bredde	60 cm (standard)
Dybde	55 cm (estimat)
Vægt	Cirka 45 kg
Strømforsyning	220-240 V, 50 Hz
Kapacitet	13 kuverter (standard)
Hovedfunktioner	Filtersystem, roterende spulearme, Vario-skuffe, EmotionLight, TimeLight
Rutinemæssig vedligeholdelse	Regelmæssig rengøring af filtre, kontrol af spulearme, rengøring af tætninger
Sikkerhed	Tag stikket ud før reparation; risiko for elektrisk stød, snitskader, forbrændinger
Nødvendige værktøjer til reparation	Torx T20, T15 skruetrækker, flad skruetrækker, fladtang
Udskiftelige dele	Arbejdsplade, kurvesystem, Vario-skuffe, spulearme, filtre, strømkabel, opvaskemiddelbeholder, pumpe dæksel, sidevæg, frontdør, betjeningspanel, dørfjedre, sokkelpanel, sokkelplade, overløbsrør, indvendig dør, hængsel, dørtætninger, EmotionLight, TimeLight
Reparationsmulighed	Designet til at kunne repareres af brugeren; vejledning inkluderer detaljerede instruktioner
Brugsanvisning	Tilgængelig som gratis PDF på notice-facile.com

Ofte stillede spørgsmål - SPU6ZMS35E BOSCH

Hvordan rengør jeg filtrene i min Bosch SPU6ZMS35E opvaskemaskine?

For at rengøre filtrene skal du fjerne grovfiltret ved at dreje mod uret, derefter tage filtersystemet ud. Rengør under rindende vand og sæt det på igen ved at justere pilene. Sørg for, at låsehagerne er låst fast.

Hvordan udskifter jeg spulearmen?

For at udskifte en spulearm skal du løfte den op for at fjerne den. For at sætte den på igen, indsæt den og drej den, indtil den klikker på plads. Du kan gøre det uden værktøj.

Hvad gør jeg, hvis opvaskemaskinen ikke starter?

Kontroller først strømforsyningen, og at døren er lukket ordentligt. Kontrollér, at strømkablet er sat ordentligt i. Hvis problemet fortsætter, se den fulde vejledning eller kontakt kundeservice.

Hvordan skifter jeg strømkablet?

Tag stikket ud af apparatet og sluk for strømmen. Fjern det gamle kabel ved at bevæge det forsigtigt op og ned. Sæt det nye kabel i stikkontakten, indtil det klikker. Sørg for, at det sidder fast.

Hvordan afmonterer jeg frontdøren?

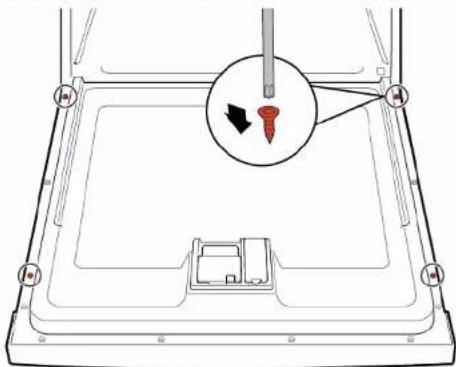

Åbn døren, fjern de fire skruer på betjeningspanelet og de to skruer på hver side. Hold døren fast på den ene side, og fjern de resterende skruer. Døren kan derefter tages af.

Hvordan udskifter jeg den nederste dørtætning?

Fjern holdeclipsene, løsn overløbskanalen, og fjern den gamle tætning. Sæt den nye tætning med lukkeklappen ind i den indvendige dør og fastgør den med clipsene.

Hvordan nulstiller jeg apparatet?

Nulstillingsproceduren er ikke beskrevet i denne vejledning. Prøv at tage stikket ud i et minut, og sæt det derefter i igen. Hvis problemet fortsætter, se den fulde manual eller kontakt support.

Hvordan rengør jeg spulearmene?

Fjern spulearmene ved at løfte dem op. Rengør åbningerne under rindende vand. Sæt dem på igen ved at indsætte og dreje, indtil de klikker.

Hvor finder jeg reservedele til denne model?

Brug kun originale Bosch-reservedele. Du kan bestille dem via Bosch kundeservice eller autoriserede forhandlere. Se delenumrene i vejledningen, f.eks. [00614935] til tablet-guiden.

Hvordan bruger jeg Vario-skuffen?

Vario-skuffen kan bruges til opbevaring af bestik eller små genstande. For at afmontere den, bøj håndtagets ben indad og fjern det. For at sætte det på igen, udfør de omvendte trin.

BRUGSANVISNING SPU6ZMS35E BOSCH

1.2 Forklaring af symboler 124

1.2.1 Fareniveauer 124

1.2.2 Faresymboler.... 124

1.2.3 Advarslernes opbygning 125

1.2.4 Generelle symboler.... 125

Sikkerhed 126

2.1 Generelle sikkerhedsanvisninger.... 126

2.1.1 Alle husholdningsapparater 126

Værktøjer og hjælpemidler.... 127

Reparation 128

4.1 Udskiftning af toplade 128

4.1.1 Fjernelse af topplade.... 128

4.1.2 Montering af toplade.... 128

4.2 Montering af kurvesystem 129

4.2.1 Montering af en opvasketabssliske til 86 cm modellen.... 129

4.2.2 Montering af kopholdecips 129

4.2.3 Montering af damperindsats 130

4.3 Udskiftning af varioDrawer 131

4.3.1 Fjernelse af varioDrawer.... 131

4.3.2 Montering af varioDrawer 132

4.4 Udskiftning af spulearme.... 133

4.4.1 Fjernelse af spulearm.... 133

4.4.2 Montering af spulearm.... 133

4.5 Udskiftning filtre....134

4.5.1 Fjernelse af filter 134

4.5.2 Montering af filtre 134

4.6 Montering af bagepladesprøjtehoved.... 135

4.7 Udskiftning af strømkabel.... 136

4.7.1 Afbrydelse af strømkabel.... 136

4.7.2 Tilslutning af strømkabel.... 136

4.8 Udskiftning af sæbelåg 137

4.8.1 Fjemelse af sæbelåg 137

4.8.2 Isætning af fjeder.... 137

4.8.3 Montering af sæbelåg 137

4.9 Udskiftning af spildevandspumpens afdækning.... 138

4.9.1 Fjernelse af spildevandspumpens afdækning 138

4.9.2 Montering af spildevandspumpens afdækning.... 138

4.10 Udskiftning af sidepanel 139

4.10.1 Fjernelse af sidepanel.... 139

4.10.2 Montering af sidepanel.... 140

4.11 Udskiftning af yderdør 141

4.11.1 Fjernelse af yderdør.... 141

4.11.2 Montering af yderdør 141

4.12 Udskiftning af betjeningspanel 143

4.12.1 Fjemelse af betjeningspanel.... 143

4.12.2 Montering af betjeningspanel 143

4.13 Fastgørelse af dørfjedre 144

4.14 Udskiftning af fodspark.... 146

4.14.1 Fjemelse af fodspark 146

4.14.2 Montering af fodspark 146

4.15 Udskiftning af sokkelplade 147

4.15.1 Fjernelse af sokkelplade 147

4.15.2 Montering af sokkelplade 147

4.16 Udskiftning af overløbsledning 148

4.16.1 Fjernelse af overløbsrende.... 148

4.16.2 Montering af overløbsledning 149

4.17 Udskiftning af inderdør 151

4.17.2 Montering af inderdør 151

4.18 Udskiftning af hængsler.... 152

4.18.1 Fjemelse af hængsler 152

4.18.2 Montering af hængsler 152

4.19 Udskiftning af (nederste) dørpakning.... 155

4.19.1 Fjernelse af dørpakningen.... 155

4.19.2 Montering af dørpakningen 156

4.20 Udskiftning af (øverste) dørpakning.... 157

4.20.1 Fjernelse af dørpakning 157

4.20.2 Montering af dørpakning 157

Tip til reparation - Opvaskemaskine

4.21 Udskiftning af emotionLight 158

4.21.1 Fjernelse af emotionLight 158
4.21.2 Montering af emotionLight 158

4.22 Udskiftning af timeLight.... 161

4.22.1 Fjernelse af timeLight 161
4.22.2 Montering af timeLight.... 161

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
⚠️ FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
⚠️ ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
⚠️ PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Skruetrækker Torx T15	Længde 80 mm
Kærvskruetrækker Blad 10 mm x 1,6 mm x 200 mm
Nåletænger [00340871]	Længde: 200 mm, lige

Reparation

4.1 Udskiftning af toplade

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Der er fri adgang til apparaterne.

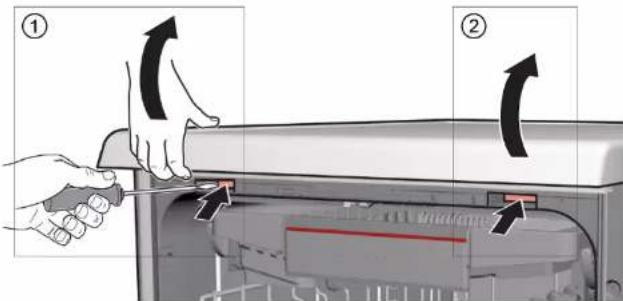

4.1.1 Fjernelse af topplade

1. 1. Tryk begge låsegreb under topladen opad (1).

2. Løft topladen en smule fortil (2).

4.1.2 Montering af toplade

▶ Montér i omvendt rækkefølge.

Reparation

4.2 Montering af kurvesystem

Preindstilling:

4.2.1 Montering af en opvasketabssliske til 86 cm modellen

Nødvendig værktøj:

Opvasketabsvejledning [00614935]

Kopholdeclips [00618565]

1. Sæt opvasketabsslisken skråt i på forsiden af kurven.

2. Centrér og klik opvasketabsslisken på plads.

4.2.2 Montering af kopholdecips

Nødvendig værktøj:

Opvasketabsvejledning [00614935]
Kopholdeclips [00618565]

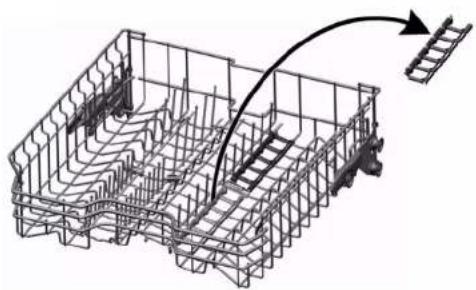

Når der vaskes kopper, kan kopholdeclipsen klappes op. Den ekstra vin- kel reducerer samlingen af vand på koppernes bund. I tilfælde af høje glas anbefaler vi at lade kopholdeclipsen være klappet ned. Hvis de øverste kurve har en valgfri plastikindsats, skal den først fjernes.

1. Fjern plastikindsatsen.

1. Klik kopholdecipsen på plads.

4.2.3 Montering af damperindsats Nødvendig værktøj:

Opvasketabsvejledning [00614935]
Kopholdeclips [00618565]

Klem damperindsatsen fast med endestykkerne under kurvesystemet.

4.3 Udskiftning af varioDrawer

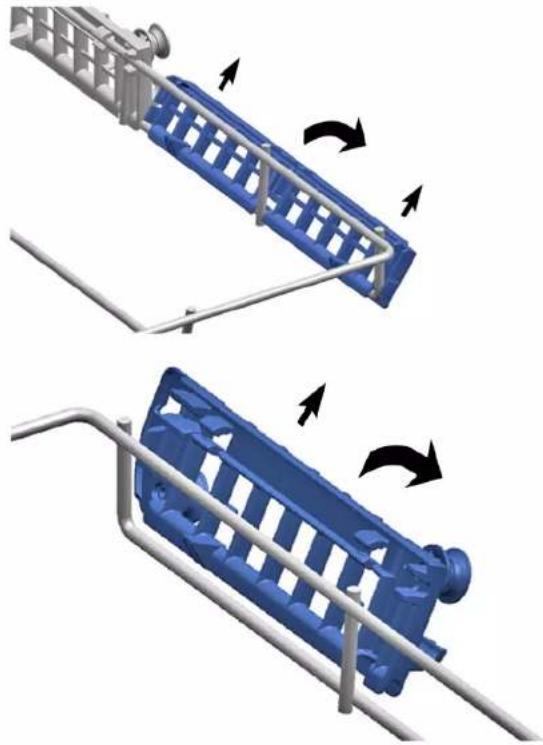

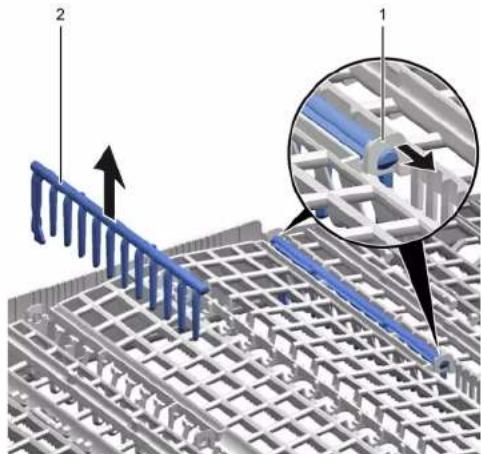

4.3.1 Fjernelse af varioDrawer

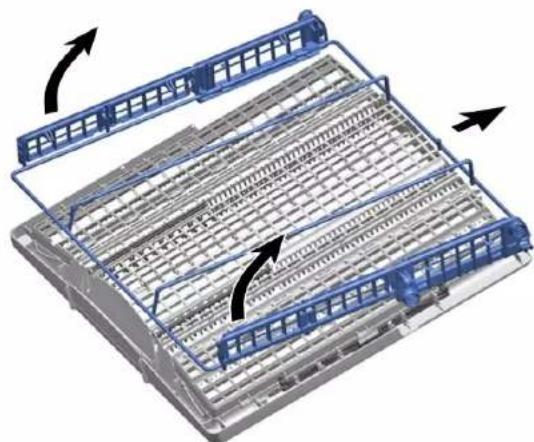

1. Bøj håndtagsflapperne indad.

1. Fjern håndtaget opad.

2. Tryk plastiksideindsatserne udad, og tryk dem opad ud af rammen.

1. Bøj forsigtigt føringstapperne udad.

1. Træk de nedfældbare holdere ud af tapperne.

2. Tryk metalrammen ud af holderne fortil.

1. Skub metalrammen bagud af føringen.

4.3.2 Montering af varioDrawer

Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af spulearme

4.4.1 Fjernelse af spulearm

1. Træk spulearmen op for at fjerne den.

1. Drej spulearmen (1), og fjern den (2).

▶ Sæt spulearmen i.
Spulearmen klikker på plads.

Reparation

4.5 Udskiftning filtre

4.5.1 Fjernelse af filter

1. Drej grovfilteret mod uret (1), og fjern filtersystemet (2).

Kontrollér, at der ikke falder fremmedlegemer ned i bundkarret.

1. Træk mikrofilteret ned for at fjerne det.

1. Tryk låsehagerne sammen (1), og løft grovfilteret ud (2).

1. Saml filtersystemet igen. Sørg for, at låsehagerne på grovfilteret klikker på plads.
2. Sæt filtersystemet i apparatet, og drej grovfilteret med uret. Sørg for, at pilemærkerne passer.

Reparation

4.6 Montering af bagepladesprøjtehoved

1. Fjern den øverste kurv.
2. Sæt bagepladesprøjtehovedet i holderen (1), og drej det mod højre (2).

Bagepladesprøjtehovedet klikker på plads.

Reparation

4.7 Udskiftning af strømkabel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.

4.7.1 Afbrydelse af strømkabel

Bevæg forsigtigt strømkablets stik op og ned, og træk det ud af stikdåsen.

4.7.2 Tilslutning af strømkabel

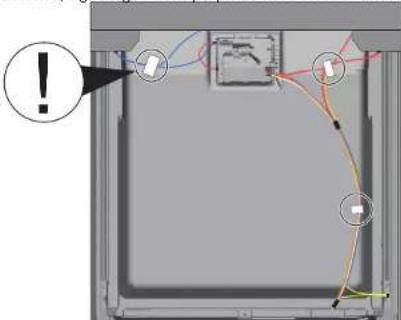

BEMAERK!

Overophedning af nettislutningen!

Brandfare

Sæt strømkablet fast i, indtil det klikker på plads.

Sæt strømkablets stik i stikdåsen, indtil stikket klikker hørbart på plads.

klick

Reparation

4.8 Udskiftning af sæbelåg

Der kan bruges en lille skruetrækker som et løfteværktøj.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Døren er äbnet.
Sæbelåget er åbnet.

4.8.1 Fjernelse af sæbelåg

1. Glid sæbelåget 5 mm ind.
2. Løft sæbelåget forneden ud af føringsskinnerne, og tag sæbelåget foroven ud af føringsskinnerne.
3. Fjern fjederen.

4.8.2 Isætning af fjeder

1. Sæt den lange ende af fjederen i dispenserenhedens monteringshul (1).

1. Sæt den korte ende af fjederen i sæbelågets monteringshul (2).
2. Tryk låget ind i dispenserenheden (3).

4.8.3 Montering af sæbelåg

1. Sæt i den ene side sæbelåget 5 mm ind i føringsskinnerne før den helt åbne position. Tryk den modsatte side ind i føringsskinnerne med forsigtig kraft.
2. Kontrollér sæbelägets funktion.

Reparation

4.9 Udskiftning af spildevandspumpens afdækning

Preindstilling:

√ Kurven er fjernet.
Filtrene er fjernet.→134

4.9.1 Fjernelse af spildevandspumpens afdækning

1. Tøm alt vand ud.

Brug en svamp, hvis det er nødvendigt.

1. Løsn pumpens afdækning ved hjælp af en ske, og tag fat i den ved tværstykket.

1. Løft pumpens afdækning indad i en vinkel, og fjern den.

4.9.2 Montering af spildevandspumpens afdækning

- Sæt pumpens afdækning i (1), og tryk den ned (2).

Pumpens afdækning klikker på plads.

Reparation

4.10 Udskiftning af sidepanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Fritstäende apparater: Toppladen er fjernet.

4.10.1 Fjernelse af sidepanel

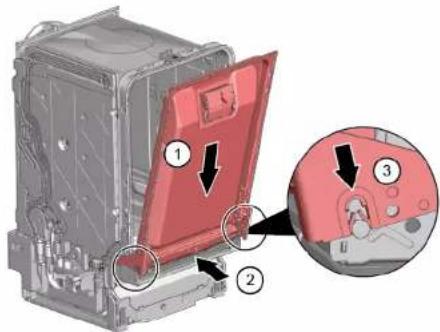

1. Vip sidepanelet en smule udad foroven (2).
2. Sænk sidepanelet, og træk det ud af bundkarret (3).

Reparation

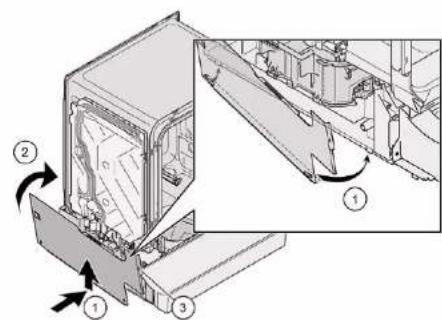

4.10.2 Montering af sidepanel

1. Sæt sidepanelet ind i bundkarret (1).

4.11 Udskiftning af yderdør

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.11.1 Fjernelse af yderdør

Fjern kun skruerne, der er beskrevet i de følgende trin.

1. Abn døren.

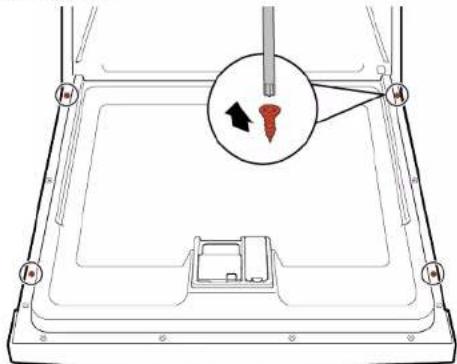

2. Fjern de fire skruer.

Hold døren fast ved at holde den på den ene side.

Fjern de to skruer.

4.11.2 Montering af yderdør

BEMAERK!

Kabler, der ikke er placeret korrekt eller ikke er fastgjort!

Beskadigelse af kabelføringen

Placér kablerne, og fastgør dem på plads med klæbebånd.

√ Isolerende fleece er placeret korrekt og fastgjort på indersiden af yderdøren.
Hængsler er sat ind i yderdøren.

1. Luk inderdøren uden at lade den gå i indgreb.

2. Skub yderdøren opad neden under betjeningspanelet (1).

1. Tryk yderdøren mod inderdøren, og hold den der (2).

4.

Hold døren fast ved at holde den på den ene side.

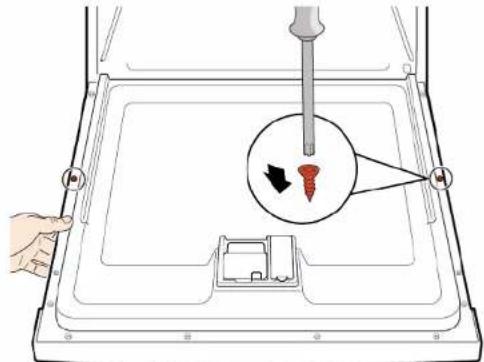

Åbn døren, og fastgør den med to skruer (4 x 11 mm metalskruer).

1. Fastgør yderdøren med fire skruer (4 x 11 mm metalskruer).

4.12 Udskiftning af betjeningspanel

Hvis et betjeningsmodul er defekt, skal hele betjeningspanelet udskiftes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yderdøren er fjernet.
Yderdøren er fjernet (fuldintegreret/integreret).

4.12.1 Fjernelse af betjeningspanel

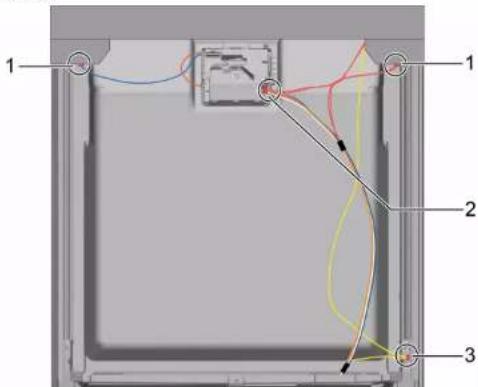

1. Afbryd de elektriske tilslutninger fra betjeningspanelet og sensoren til lavt afspændingsmiddelniveau (1, 2).

▶ Montér i omvendt rækkefølge.

Reparation

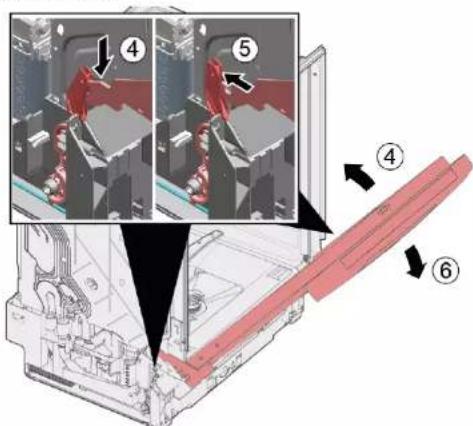

4.13 Fastgørelse af dørfjedre

1. Tag kabelføringens afdækning ud.

1. 1. Åbn døren en smule (1).

2. Fastgør noten i bundkarret (2).

3. Luk døren (3) langsomt.

Kabelsystemet sætter automatisk sig selv på dørhængslet.

Reparation

1. 1. Luk døren en smule (4).

2. Bevæg noten bagud, og frigør dørhængslet (5).

3. Abn døren (6).

1. Gentag proceduren igen på den anden side af apparatet.

Reparation

4.14 Udskiftning af fodspark

Fødderne er identiske og kan byttes om.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yderdøren er fjernet.
Yderdøren er fjernet (fuldintegreret/integreret).

4.14.1 Fjernelse af fodspark

1.

Forkert fjernelse. Hvis fodsparket løsnes i siden og fjernes, kan de to beslag knække af. Hvis kun et beslag er beskadiget, kan der skiftes side, eftersom beslagene er identiske. Det anbefales at sætte noget under apparatet ved fronten for at lette belastningen på fodsparket med fødderne.

1. Kom en skruetrækker ind i føringerne (1), og frigør hagen ved at trykke nedad.

1. Løft fodsparket af.

2. Fjern fødderne fremad (1).

4.14.2 Montering af fodspark

1. Sæt fødderne i.
2. Sæt fodsparket på foroven (1), og tryk det ned, indtil det klikke hørtbart på plads (2).

4.15 Udskiftning af sokkelplade

Sokkelpladen er placeret i det nederste område på fronten.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet (valgfrit) er fjernet.
Yderdøren er fjernet.
√ Yderdøren er fjernet (fuldintegreret/integreret).
Fodsparket er fjernet (valgfrit).→146

4.15.1 Fjernelse af sokkelplade

1. Fjern de to skruer (1).

20 1 2 2 1

1. Deaktivér läseelementerne (2).

2. Vip forsigtigt sokkelpladen fremad (1).

Afhængigt af modelserierne er stikket til emotionLight stadig fastgjort på soklen.

Lås stikket op på låsetappen, og træk det bagud (valgfrit) (2).

4.15.2 Montering af sokkelplade

- Montér sokkelpladen i omvendt rækkefølge.

Reparation

4.16 Udskiftning af overløbsledning

Overløbsledningen er placeret i det nederste område i fronten af apparatet.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet er fjernet (valgfrit).
Yderdøren er fjernet.
Fodsparket er fjernet (valgfrit).→146
Sokkelpladen er fjemet.→147

4.16.1 Fjernelse af overløbsrende

Restvand

Når afløbsslangen er fjernet, kan der løbe restvand ud.

- Opsaml vandet, eller fjern det fra bundkarret med en sugesprøjte.

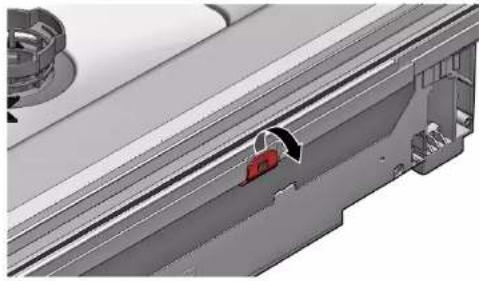

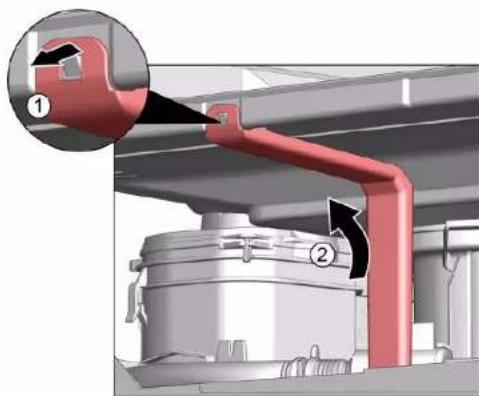

1. Løft låsemekanismen ud foroven (1, 2).

1. Frigør läseelementet foroven.

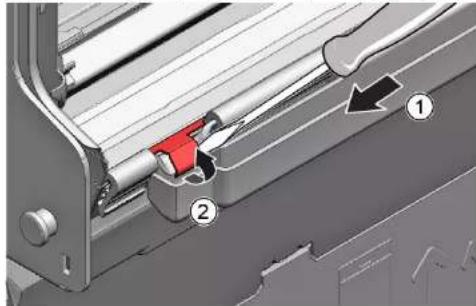

1. 1. Sæt skruetrækkeren i under metalsikringen (1).

2. Frigør forsigtigt metalclipsen (2).

1. Løft overløbsledningen af.

4.16.2 Montering af overløbsledning

Vandskade pga. forkert montering af overløbsledningen! Sæt overløbsledningen korrekt i bundkarrets føring forneden. Klik overløbsledningen korrekt på plads foroven.

1. 1. Placér overløbsledningen (1).

2. Bevæg overløbsledningen ind i pakningen (2).

3. Tryk overløbsledningen i pakningens føring (3).
4. Sæt overløbsledningen forsigtigt i (4).
5. Clips overløbsledningen i (5).

1. Kontrollér monteringen i venstre og højre side. 3. Kontrollér, at overløbsledningen sidder fast.

1. Clips metalclipsen i på venstre og højre side.

4.17 Udskiftning af inderdør

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

1. Fjern skruerne (1).
2. Fjem inderdøren opad (2).

1. Fastgør dørhængslet med skruer.
2. Placér inderdøren på dørhængslet.
3. Fastgør inderdøren med skruer.

4.17.2 Montering af inderdør

1. Klap dørpakningen til fronten.
2. Bevæg inderdøren bag dørpakningen.
3. Luk inderdøren.
4. Klap dørpakningen opad.

Sidedelene peger opad.

1. Bevæg dørhængslet opad.

Reparation

4.18 Udskiftning af hængsler

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Yderdøren er fjernet.
Sokkelpladen er fjemet.
Fodsparket er fjernet (valgfrit).
Dørfjedrene er fjernet.
Betjeningspanelet er fjernet.
Kabelbundtholderen forneden til højre er fjernet.
Overløbsledningen er frigjort.

4.18.1 Fjernelse af hængsler

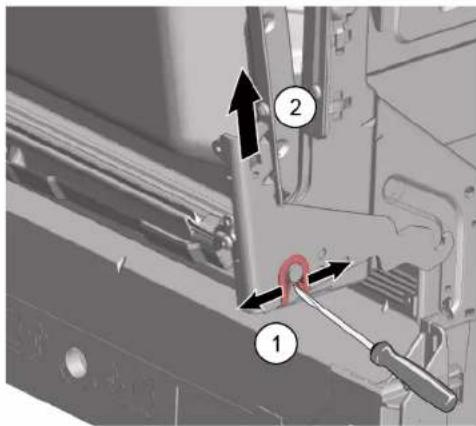

1. Frigør låsetapperne med en skruetrækker (1), og træk døren opad sammen med hængslerne (2).

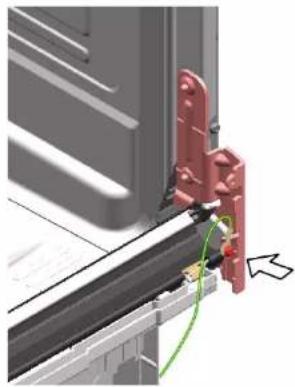

1. Frigør jordforbindelsen på dørhængslet.

Den nederste dørpakning fjernes på samme tid.

1. På den afmonterede dør skal der fjernes to skruer fra hvert hængsel for at tage dem af.

4.18.2 Montering af hængsler

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Reparation

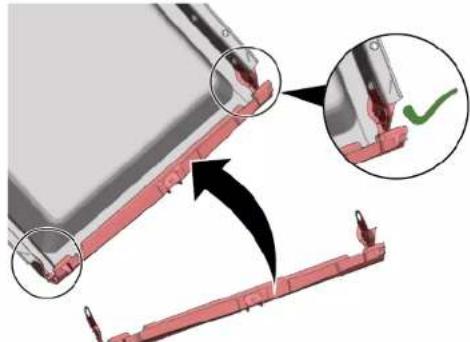

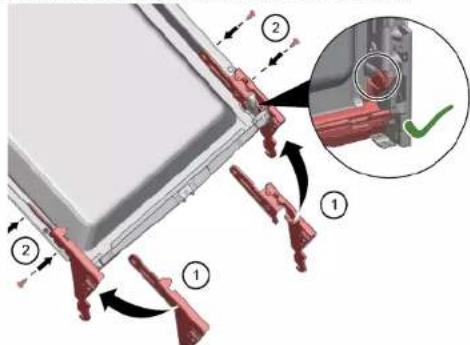

1. Skub dørpakningen på underkanten af inderdøren.

1. Sæt hængslerne på i hver side (1). Fastgør hængslet og dørpakningens plastikholder på inderdøren (2) ved hjælp af to skruer til hver.

1. Hægt hængslerne i sammen med inderdøren (1).

1. Placér forsigtigt den nederste dørpakning over beholderens overløbsrender (2), og kontrollér at de er placeret korrekt.

2. Hægt hængslerne i (3).

6.

En manglende jordforbindelse kan medføre spændingspotentiale på døren.

Reparation

Etablér jordforbindelse.

4.19 Udskiftning af (nederste) dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yderdøren er fjernet.
Sokkelpladen er fjemet.→147
Fodsparket er fjernet (valgfrit).→146
Dørfjedrene er fjernet.
Betjeningspanelet er fjernet.
Kabelbundtholderen forneden til højre er fjernet.

4.19.1 Fjernelse af dørpakningen

1. Fjern de to holdeclips på den nederste dørpakning (1, 2).

1. Frigør overløbsrenden.

1. Løft overløbsrenden af.

1. Fjern den nederste dørpakning fra inderdøren.

4.19.2 Montering af dørpakningen

1. Montér pakningshætterne i venstre og højre side på pakningsskinnen med dørpakningen.

1. Sæt dørpakningen med pakningslasken i inderdøren.
2. Fastgør dørpakningen med to holdeclips.

→ "Montering af hængsler", 152

Reparation

4.20 Udskiftning af (øverste) dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.20.1 Fjernelse af dørpakning

Fjern dørpakningen fra inderrammen.

4.20.2 Montering af dørpakning

Dørpakningen skal skæres til den korrekte længde før montering. Den er 1750 mm for apparater med en højde på 81 cm og 1850 mm for apparater med en højde på 86 cm.

1. Klargør en passende dørpakning.
2. Sørg for korrekt monteringsposition for pakningsprofilen.

1. Den hvide prik skal være på niveau med pakningens kontaktfladeliste.

Pakningen må ikke være bølget eller strakt i hjørnerne. Pakningen skæres over på skrá for enderne og spidser til væk ind i bunden af beholderen i fronten.

Pakningens endeposition skal være lige i forhold til fronten under inderdøren. Pakningen bør så vidt muligt ligge på mod beholderens side.

Korrekt monteret dørpakning:

4.21 Udskiftning af emotionLight

emotionLight befinder sig foroven i skylletankens udvendige frontområde.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Toppladen er fjernet (valgfrit).
Sidepanelet på højre side er fjernet (valgfrit).→139

4.21.1 Fjernelse af emotionLight

1. Frigør låsekrogen på bagsiden (1).

1. Fjern holderen opad (2).
2. Træk stikket ud af konnektoren (forneden til højre i fronten af apparatet).

2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Side 158 af 965

Beskadigelse af kablet i området omkring dørhængslet.

Montér kablet i området omkring dørhængslet (mellem pladehængslet og skylletanken) på en sådan måde, at det ikke kan blive beskadiget af bevægelige dele.

Montér kablet i højre side forneden.

4.22 Udskiftning af timeLight

Udskift kun timeLight som en komplet del. timeLight-modulet er fastgjort på bagsiden af sokkelpladen.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Fodsparket er fjernet.→146
Sokkelpladen er fjernet og vendt.→147

4.22.1 Fjernelse af timeLight

1. Bøj láseelementerne (1) en smule udad.

1. Træk timeLight-modulet opad ud af foringen (2).

4.22.2 Montering af timeLight

1. Bøj läseelementerne (1) tilbage igen.

i Om dette dokumentet.... 607

4.7.2 Koble til strømledningen 619

2.1.1 Alle husholdningsapparater

4.7.2 Koble til strømledningen

OBS!

Bruk en svamp om nødvendig.

√ Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

1. Åpen døren.
2. Fjern fire skruer.

1. Trykk den ytre døren mot den indre døren og hold (2).

4.

Sikre døren ved å holde den fast på en side.

1. Sikre den ytre døren med fire skruer (4 x 11 mm metallskruer).

Hvis en betjeningsmodul er defekt, må hele betjeningspanelet skiftes ut.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre døren er demontert.
Den ytre døren er demontert (helintegrert/integrert).

4.12.1 Demontering av betjeningspanel

1. Koble de elektriske tilkoblingene fra betjeningspanelet og den nedre føleren for glansemiddel (1, 2).

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre døren er demontert.
Den ytre døren er demontert (helintegrert/integrert).

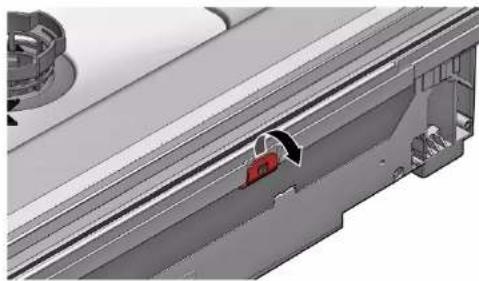

1. Løsne läselementet øverst.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

1. Sikre dørhengselen med skruer.
2. Plasser den indre døren på dørhengselen.
3. Sikre den indre døren med skruer.

1. Brett dørpakningen til forsiden.
2. Beveg den indre døren bak dørpakningen.
3. Lukk den indre døren
4. Brett dørpakningen opp. Sidedelene vender opp.
5. Beveg dørhengselen oppover.

Reparasjon

Den nedre dørpakningen fjernes samtidig.

1. Hekt hengslene sammen med den indre døren (1).

En manglende jordkobling kan føre til nettpotensial på døren.

Reparasjon

Opprett jordkobling.

1. Monter to holdeklips på den nedre dørpakningen.

Reparasjon

1. Fjern de to holdeklipsene på den nedre dørpakningen (1, 2).

1. Fjern dørpakningen fra den indre døren.

1. Sett inn dørpakningen med låseklaffen i den indre døren.

2. Sikre dørpakningen med to holdeklips.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

1. Det hvite punktet må være på nivå med tetningslisten.

Korrekt montert dørpakning:
